ADKS - Ender 3 Pro/St Fan Duct
Fan duct thay thế cho Ender 3 Standard/Pro, hỗ trợ quạt 4010 hoặc 4020 để giảm ồn và dễ in dạng một khối, không cần support đặc biệt. Thiết kế có 2 duct thổi đều hai bên nozzle và dùng vít M3 để lắp.
Mô tả
Chào mọi người,
Dưới đây là thiết kế của mình cho một fan duct thay thế dành cho máy in 3D Ender 3 bản Standard/Pro.

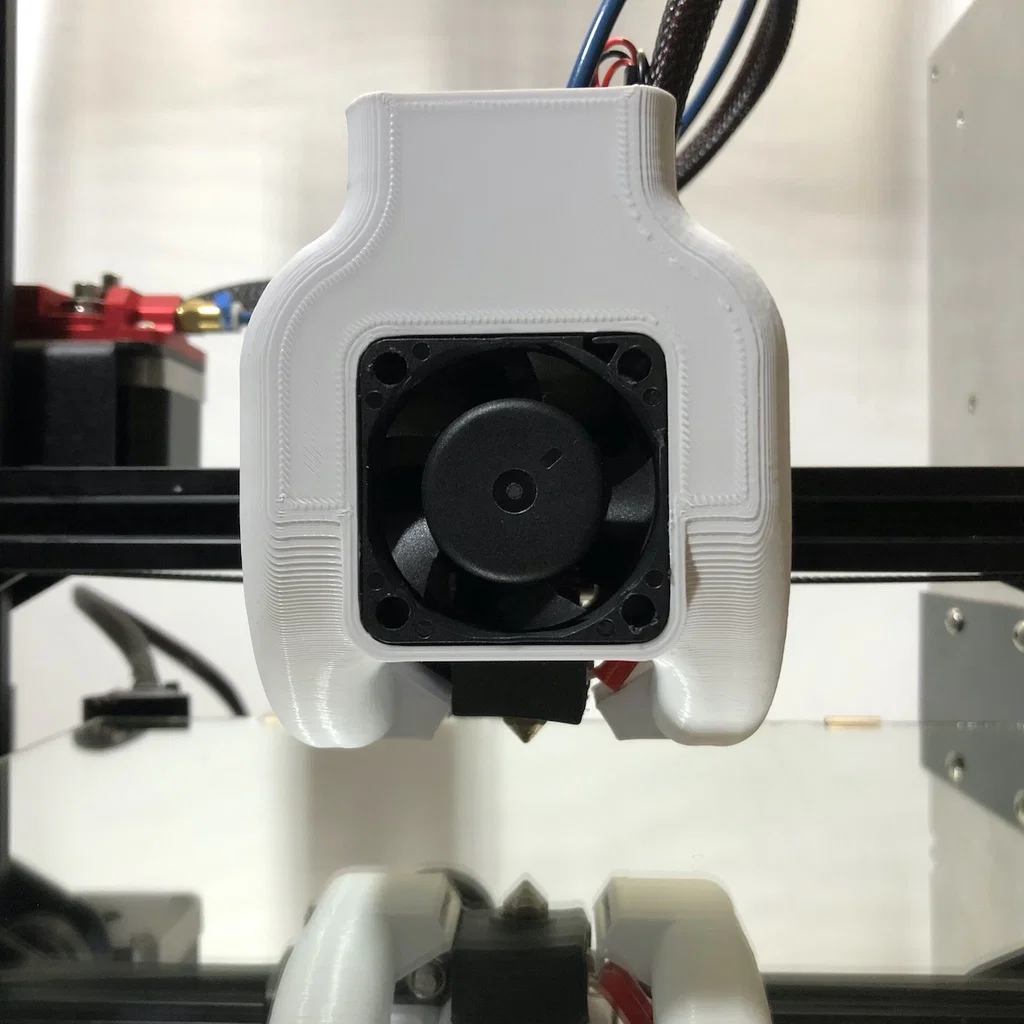

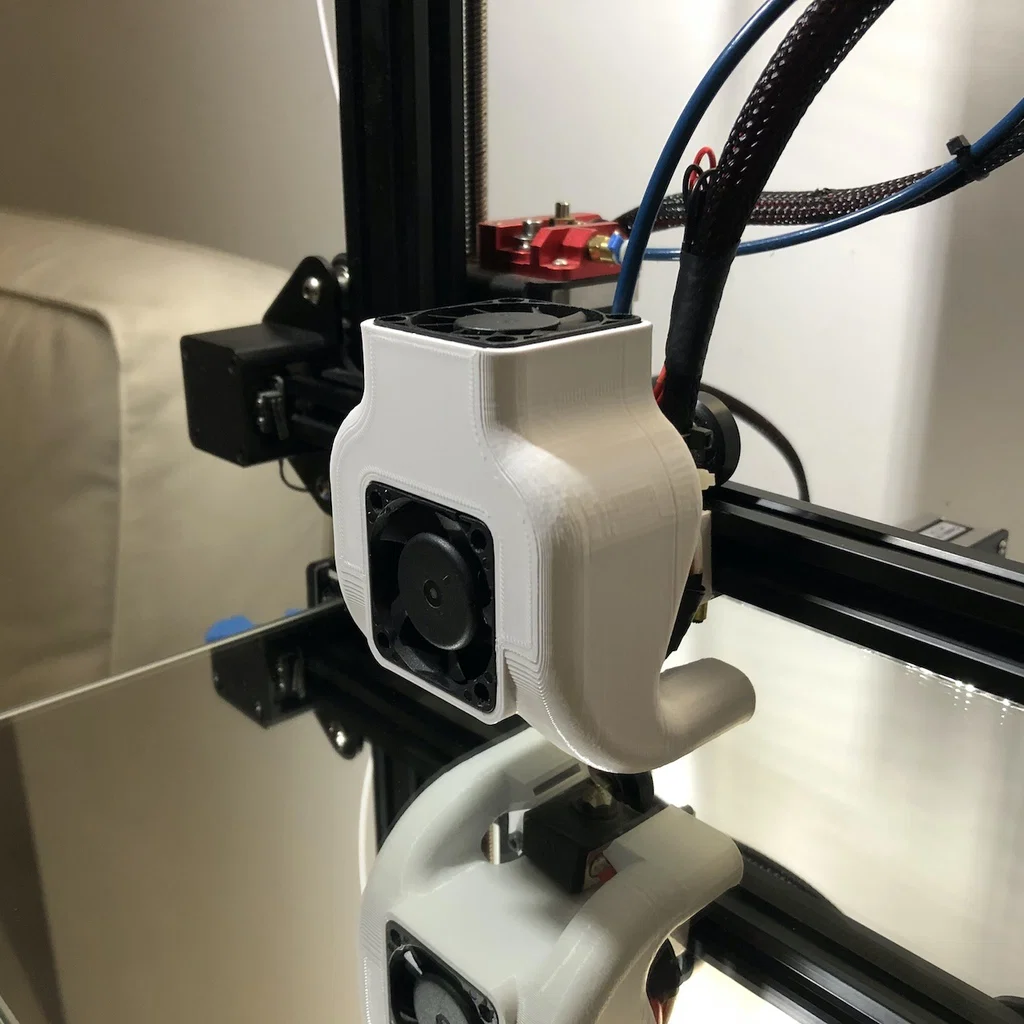

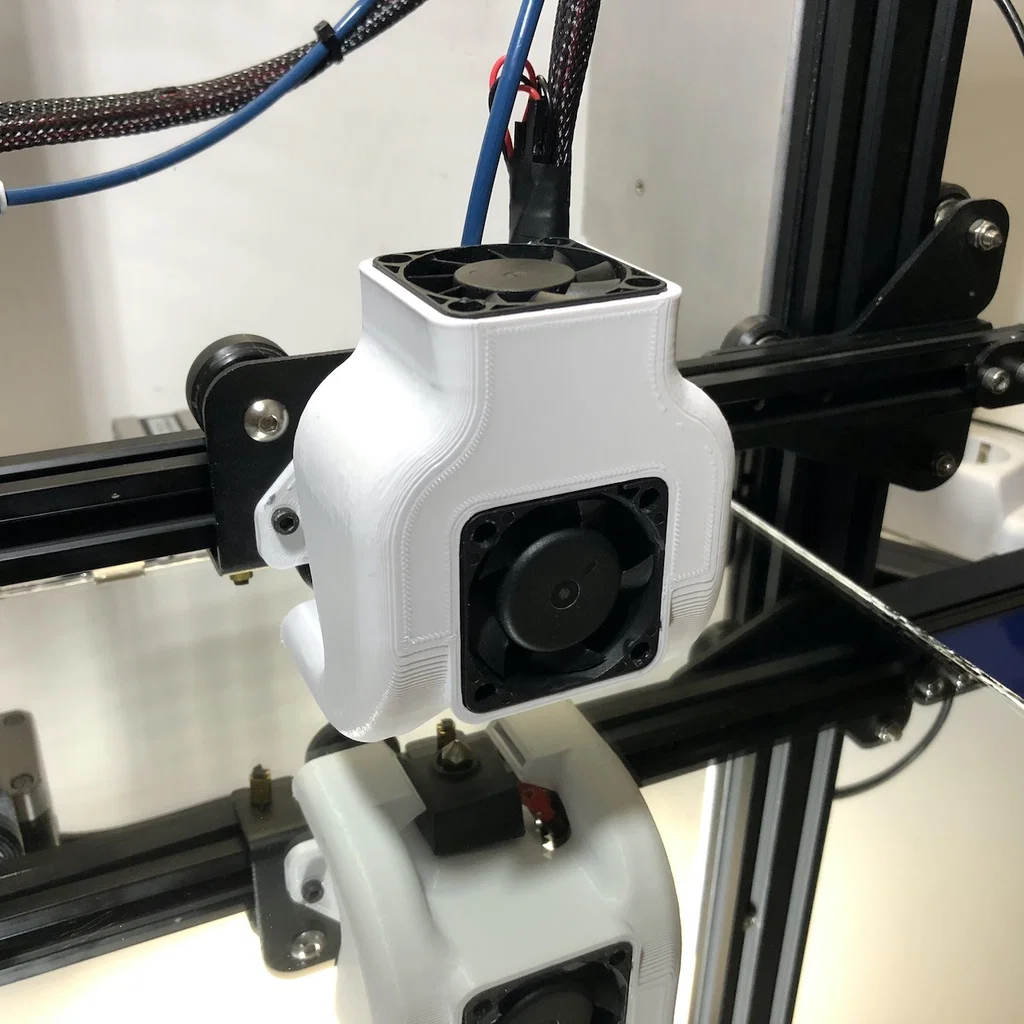

Để làm cho Ender 3 Pro của mình chạy êm hơn, mình thiết kế hotend fan duct này để dùng được quạt làm mát 4010 hoặc 4020, đồng thời tạo ra một chi tiết liền khối, dễ in mà không cần support đặc biệt trong quá trình in.

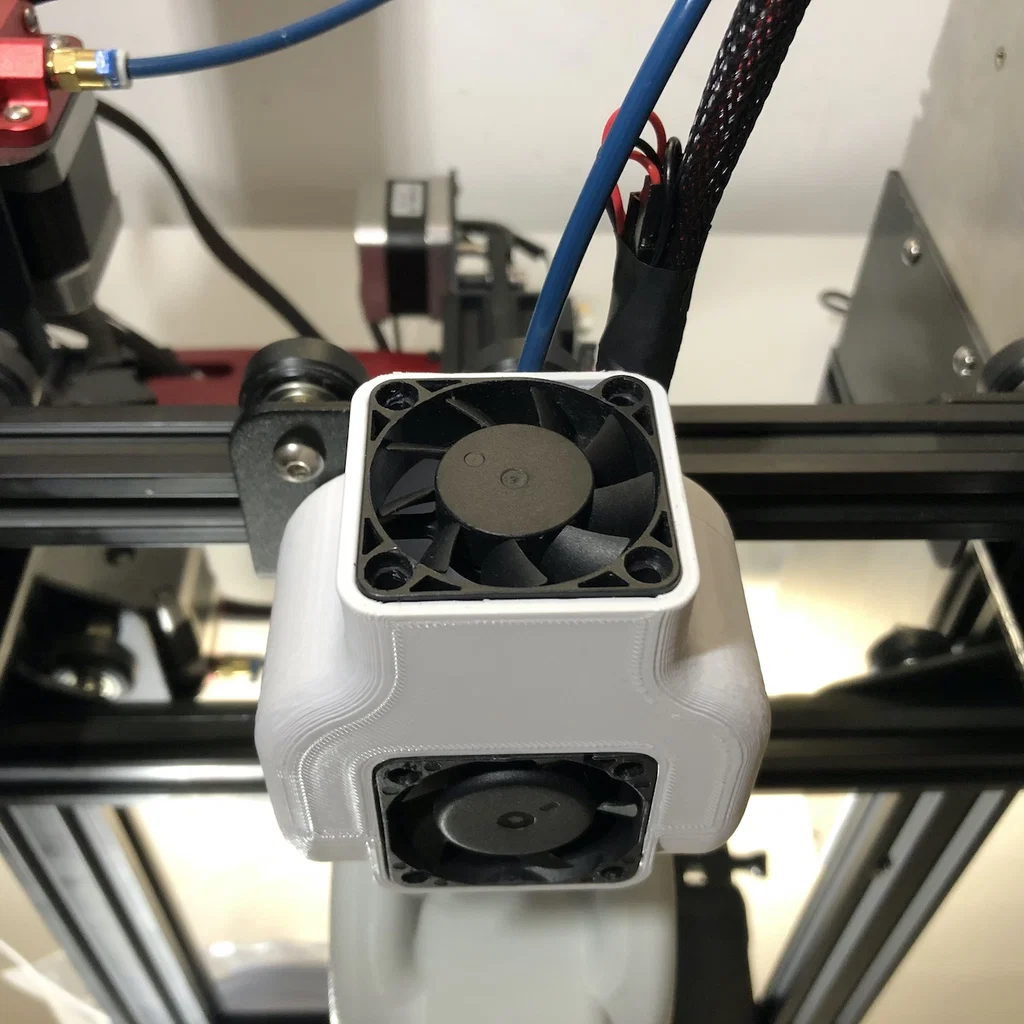

Trường hợp của mình, mình lắp quạt Sunon MF40202V2 24V cho hotend và dùng lại quạt 4010 zin từ vỏ case mainboard làm quạt part cooling.
Thông tin bổ sung:

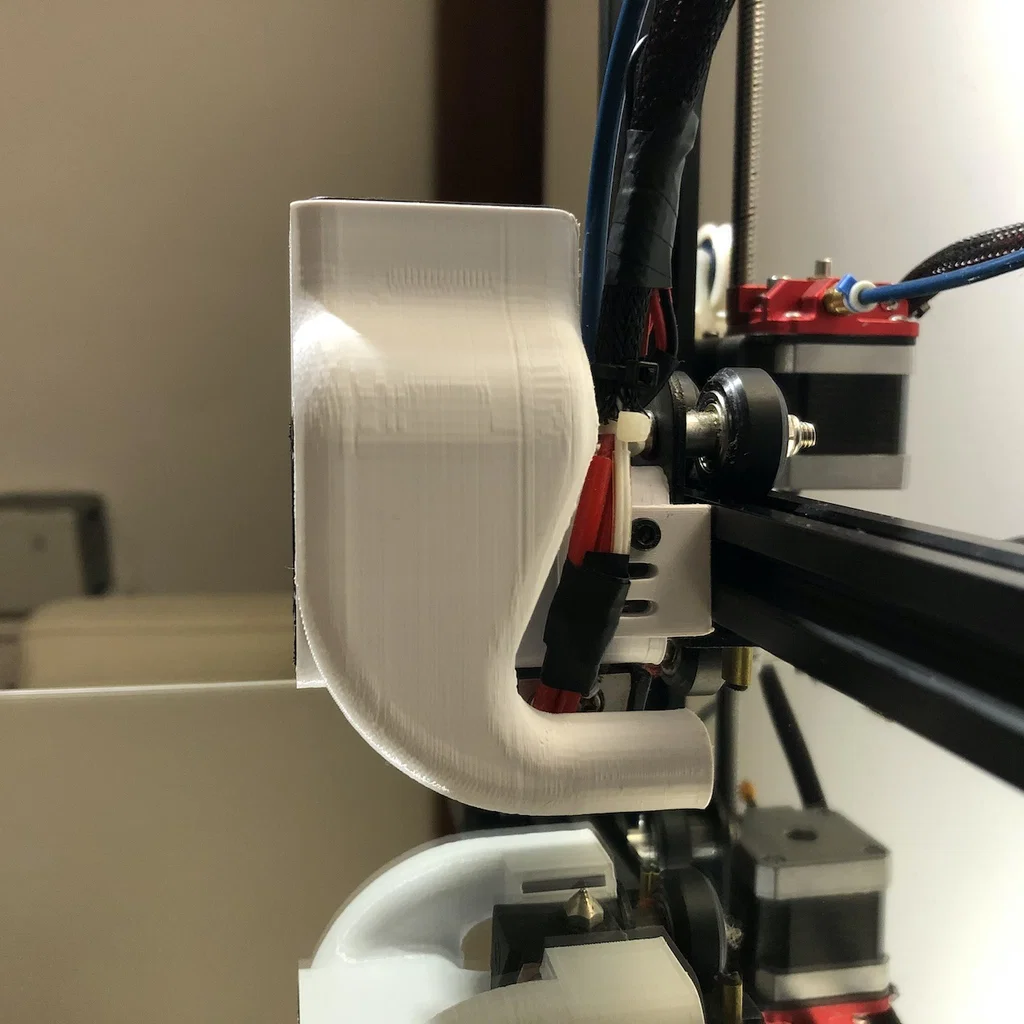

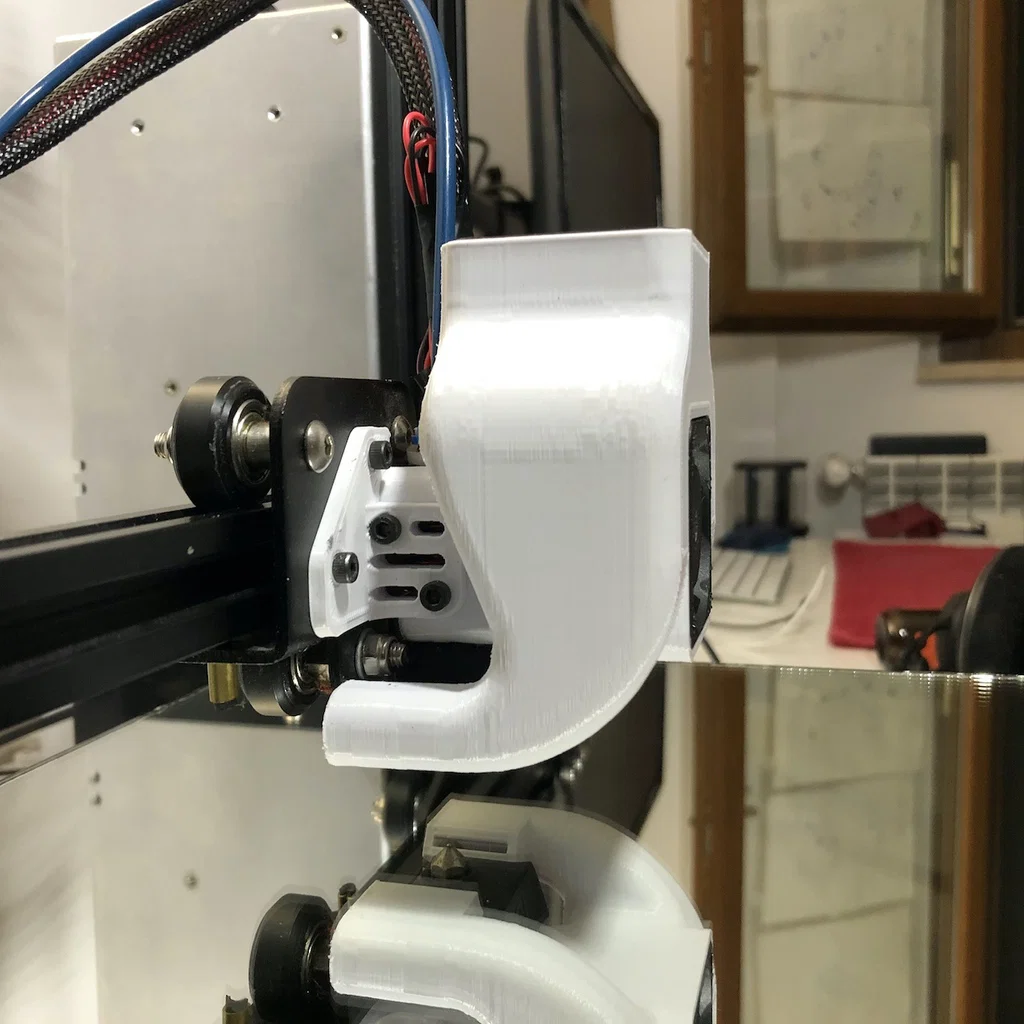

- Hai ống dẫn gió (duct) tách riêng để đảm bảo luồng gió đúng cho cả hai bên của đầu phun (hotend nozzle).
- Cần vít M3 để lắp các bộ phận.
- Nếu có khe hở nhỏ giữa quạt và phần housing, vui lòng dán thêm một ít băng keo vòng quanh quạt để cố định trong lúc lắp.
- Xem video đính kèm để biết cách slice phần support tích hợp (phần mềm PrusaSlicer).
Thêm vài lời:
Mình rất thích thiết kế và in 3D, và mình thật sự rất vui khi thấy một số dự án của mình được nhiều người biết đến online. Thiết kế của mình sẽ không bao giờ bán, tuy nhiên nếu bạn thấy thiết kế này hữu ích, mong bạn cân nhắc ủng hộ mình bằng một tip. Cảm ơn nhiều!
Link Paypal.me: https://paypal.me/adarkstudio
Thân mến
Nio (Adarkstudio)
