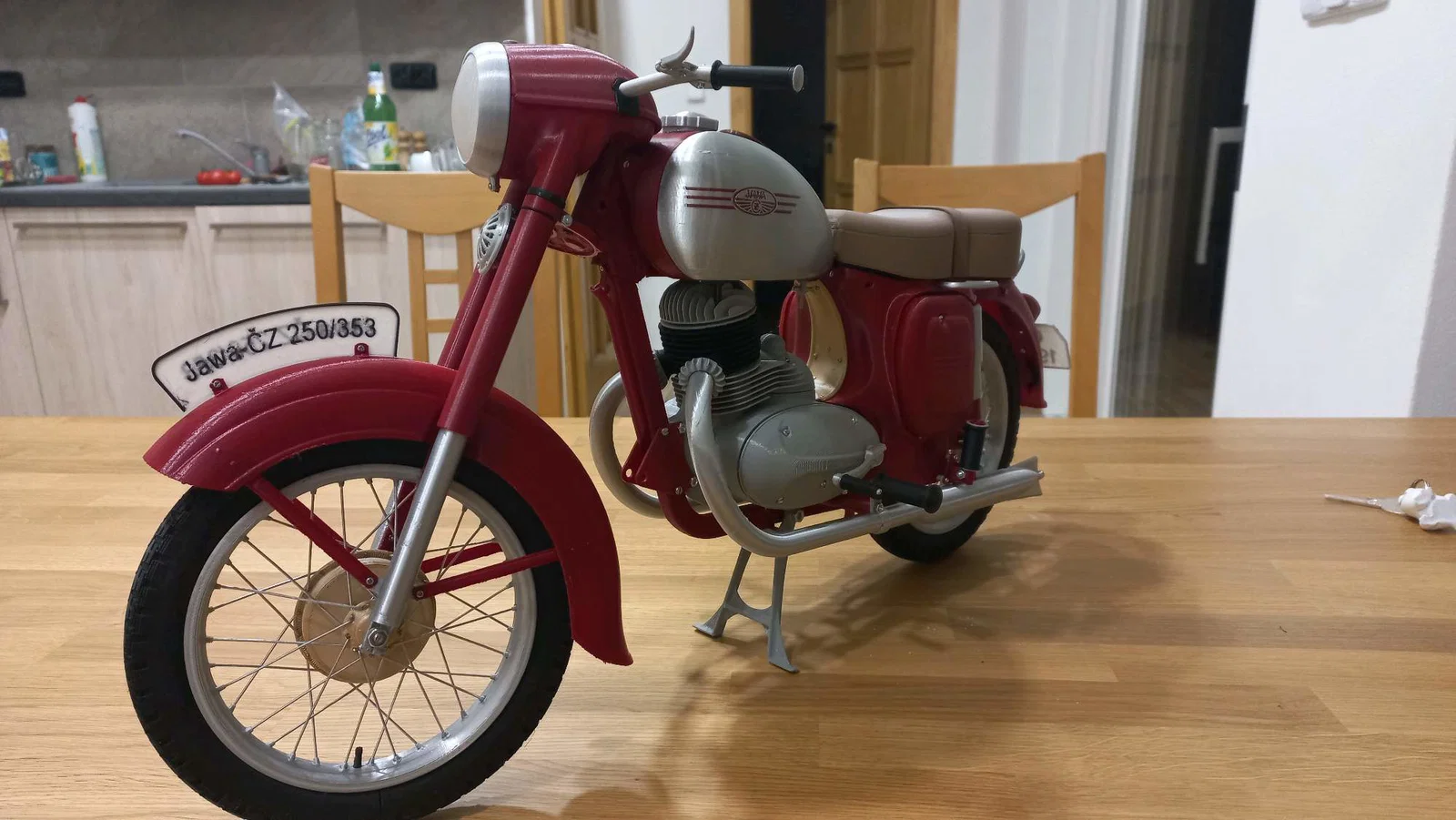

Cuối cùng thì mình cũng mang đến cho các bạn phần cuối cùng của mô hình này. Sau phần này, bạn sẽ hoàn thiện chiếc xe mô tô solo 3D hoàn chỉnh. Tất nhiên, nếu bạn muốn làm thêm thùng xe bên (sidecar) hoặc tấm chắn gió mùa đông, bạn cứ kiên trì tiếp tục công việc nhé. Hy vọng phần 9 đã mang lại niềm vui cho mọi người.

Như thường lệ, mô hình bao gồm các bộ phận lớn và cả những chi tiết rất nhỏ, vì vậy hãy chú ý kỹ phần mô tả và hình ảnh đính kèm. Hãy cực kỳ cẩn thận trong quá trình lắp ráp và làm thật chậm rãi. Nếu lỡ làm hỏng hay gãy linh kiện dù đã cẩn thận, bạn nên dùng mỏ hàn để "hàn" thay vì dùng keo siêu dính.

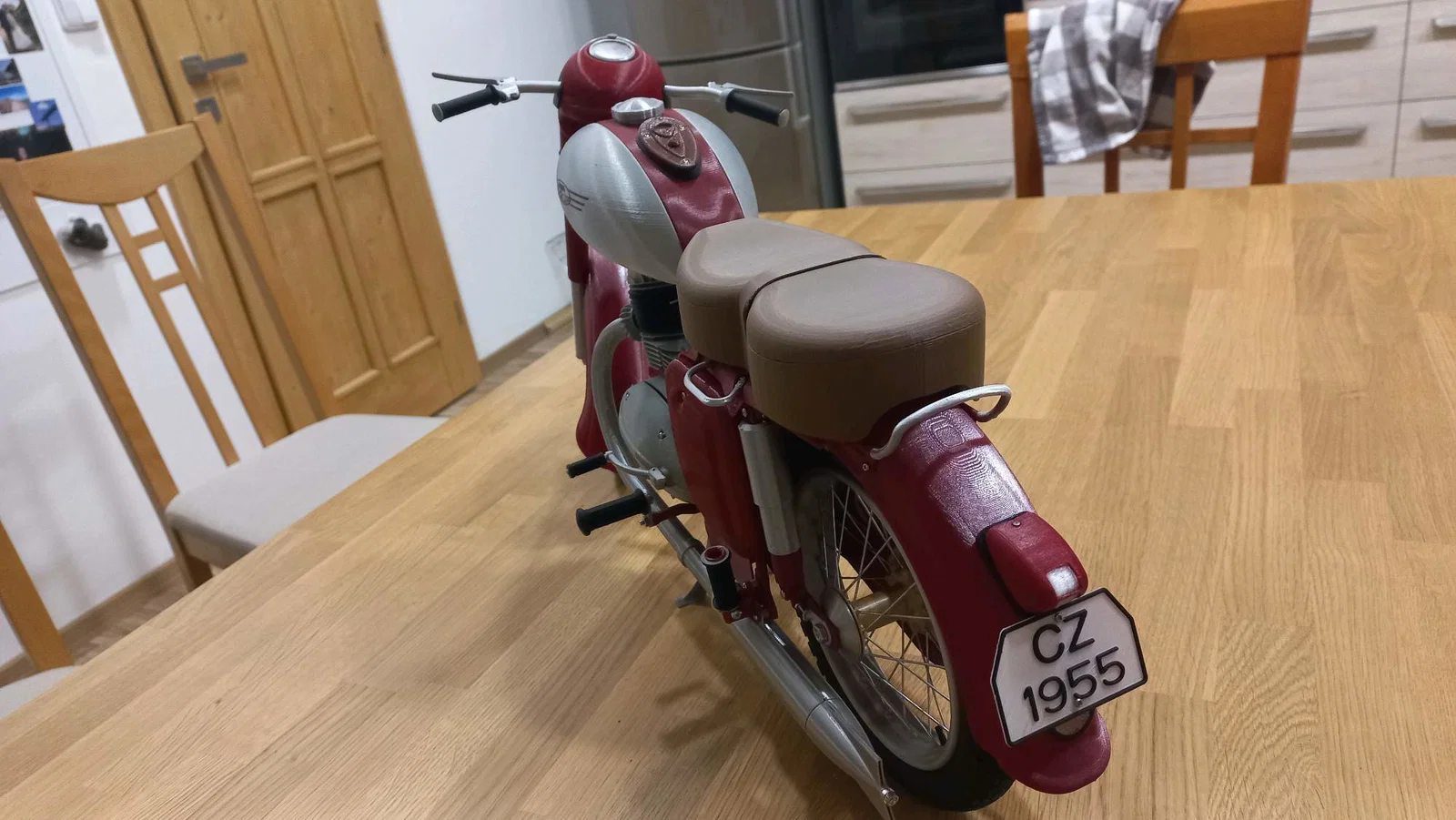

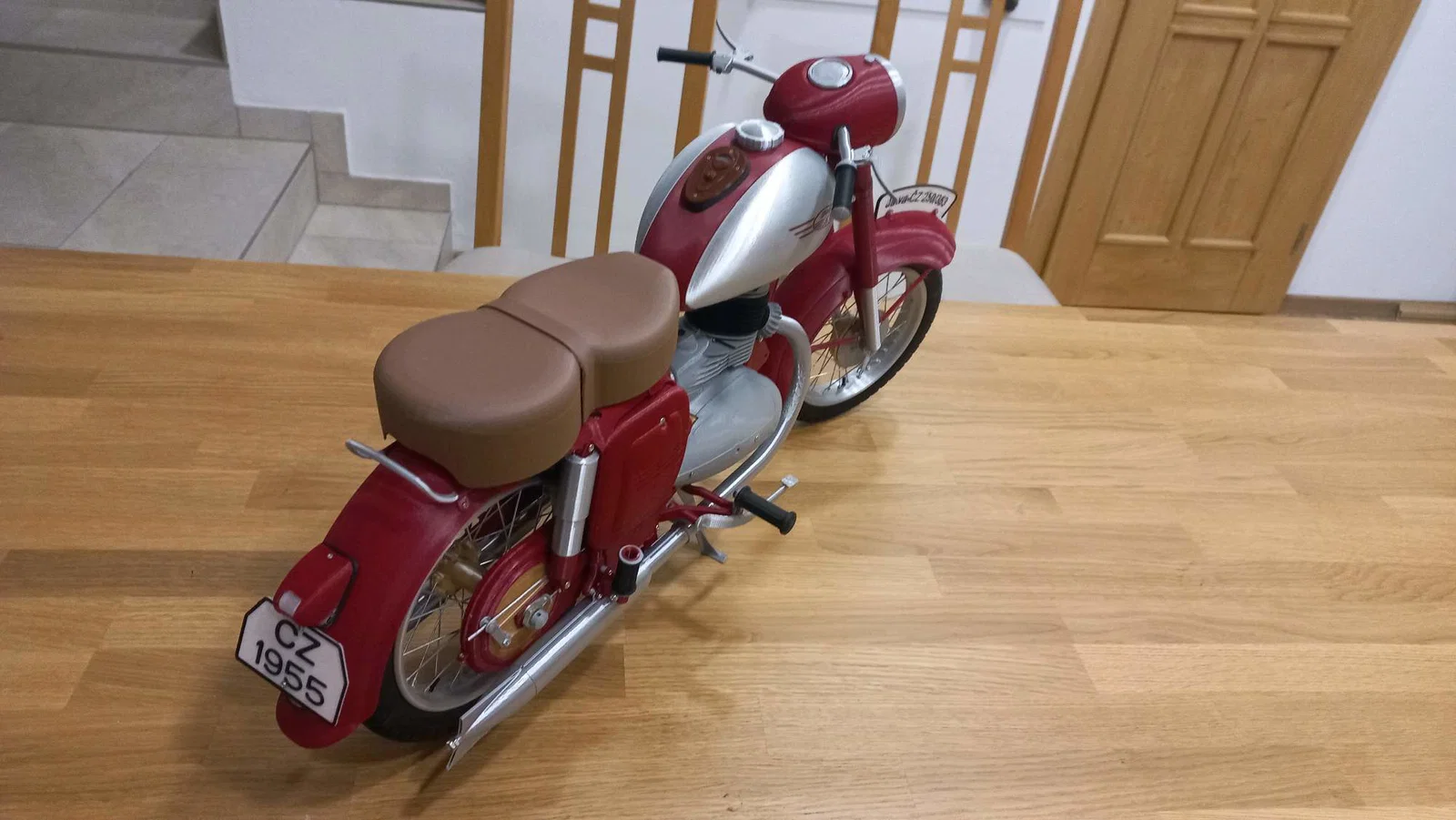

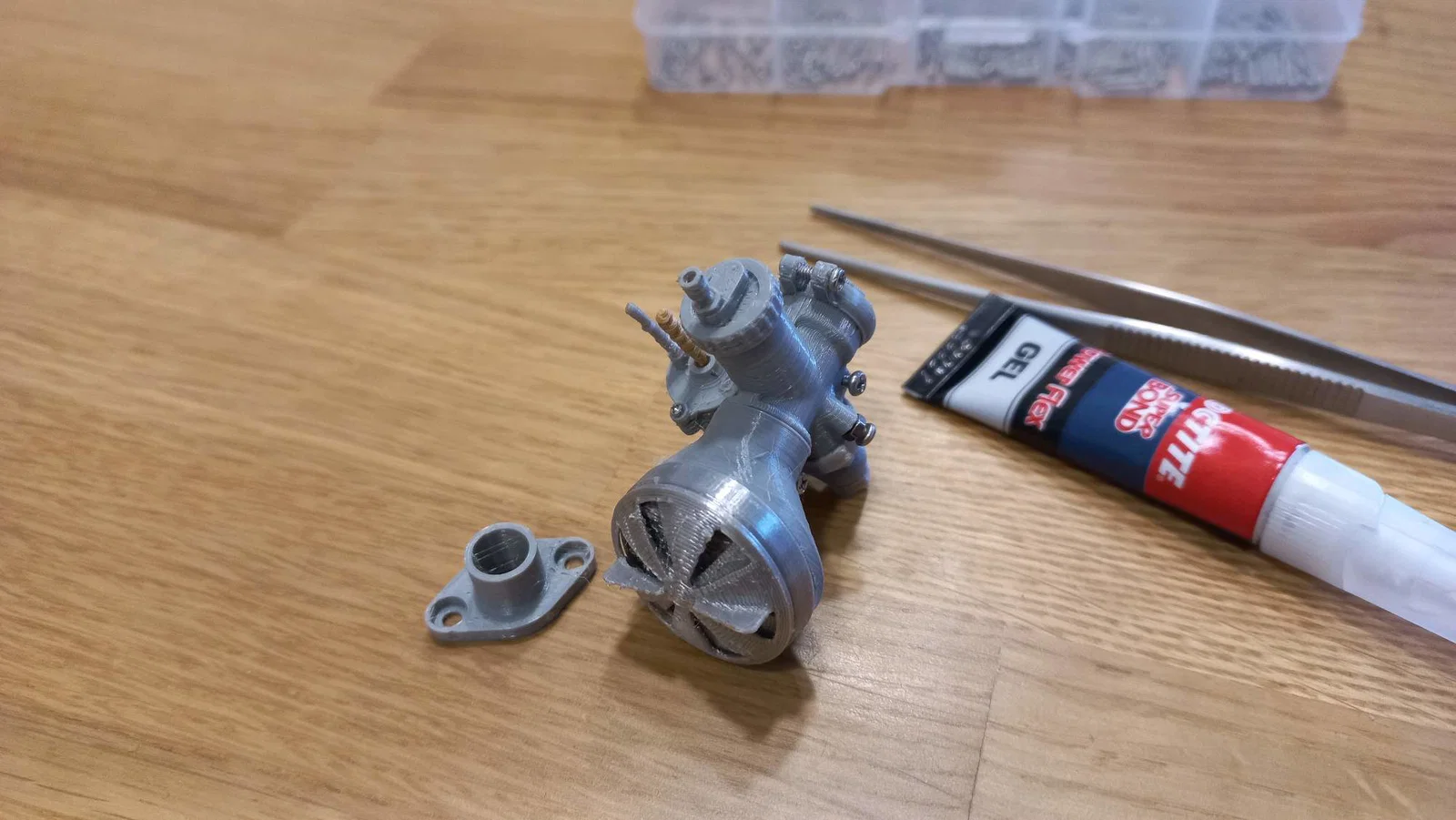

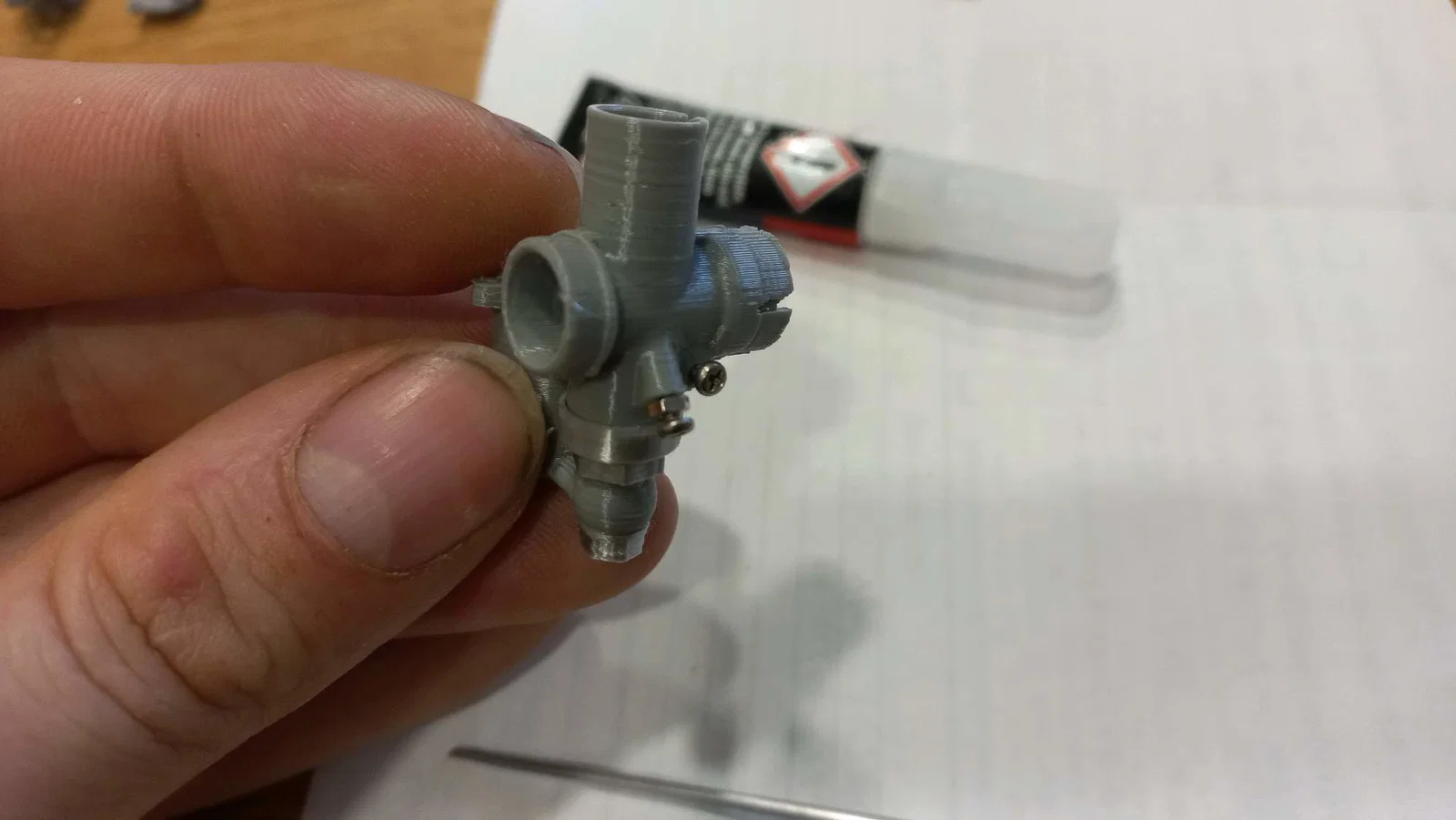

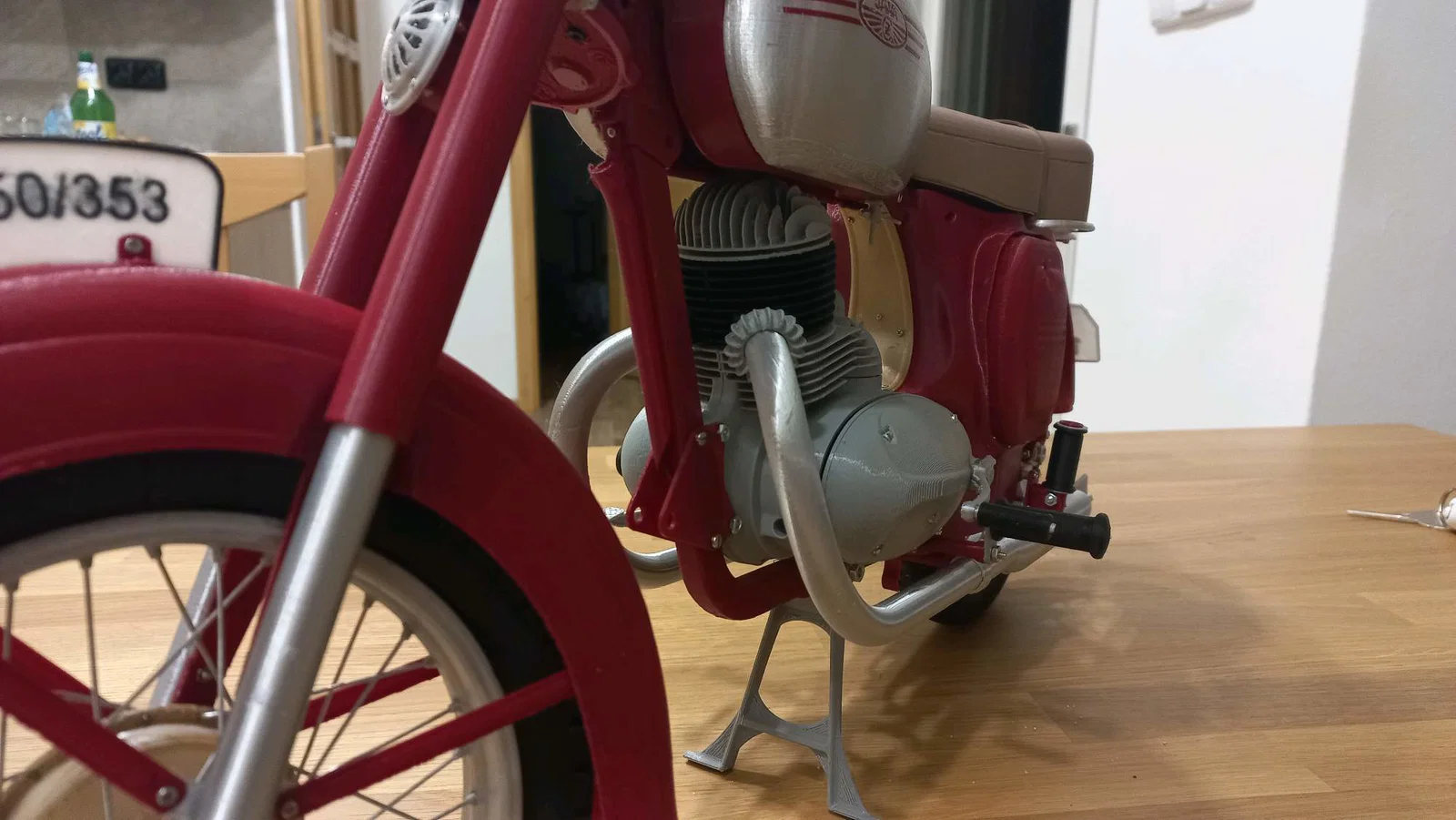

Hôm nay mình chuẩn bị sẵn chắn bùn trước, yên xe, ống xả và vài chi tiết nhỏ. Trước khi dán keo, hãy thử lắp ráp các bộ phận lại với nhau để đảm bảo mọi thứ khớp hoàn toàn.

Nếu cần thêm hình ảnh để dễ hiểu hơn, bạn có thể xem tại đây:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

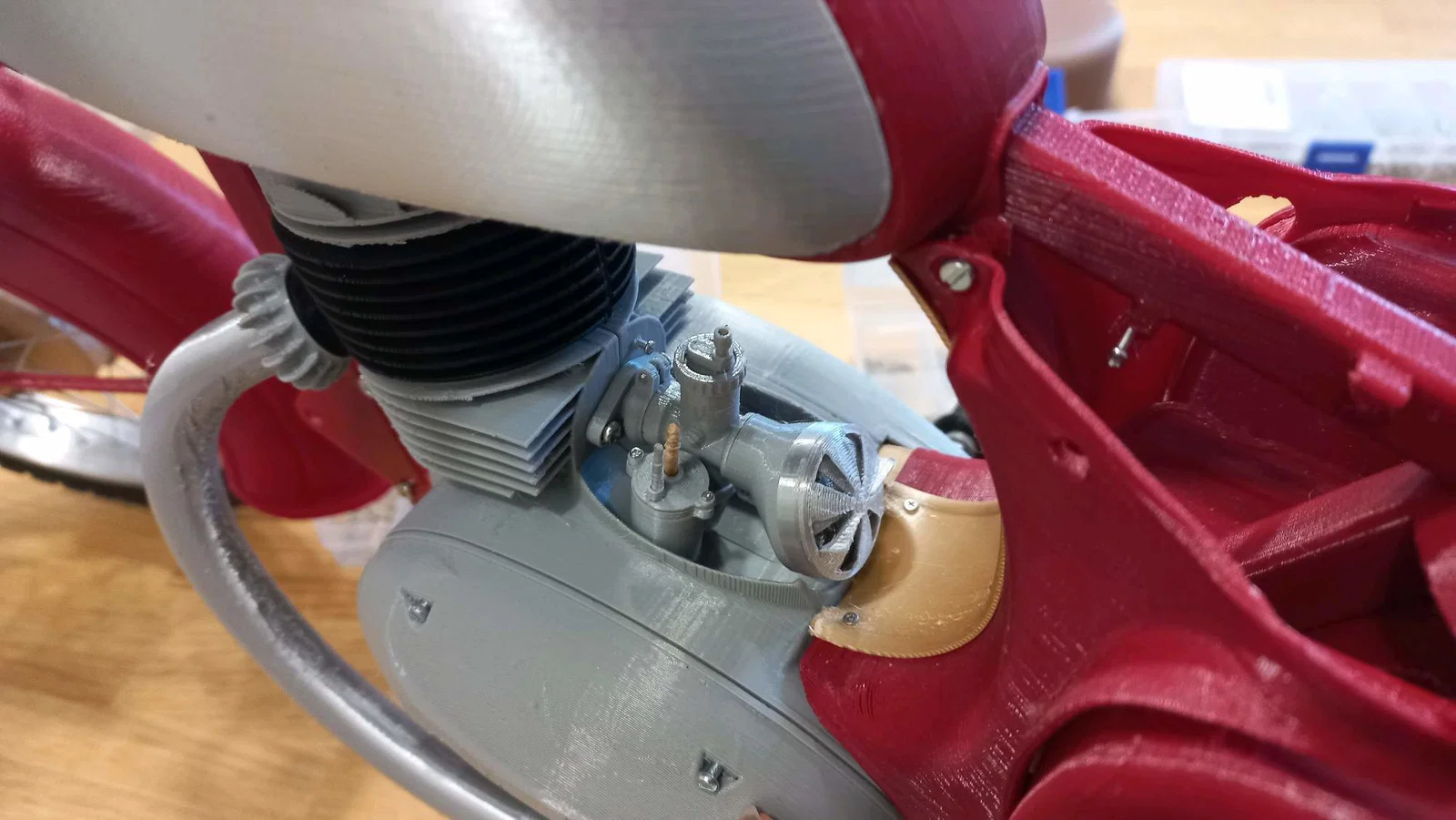

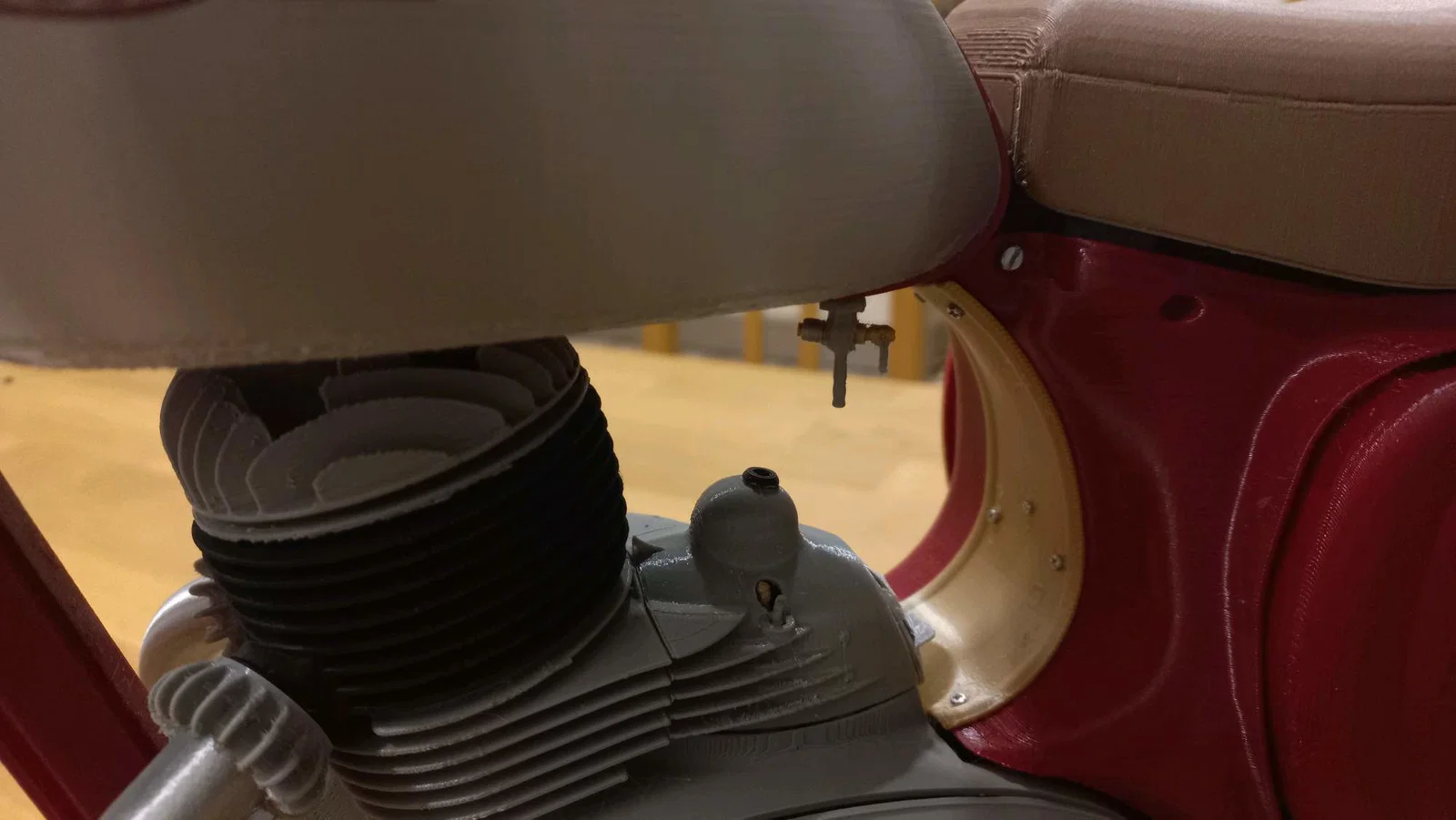

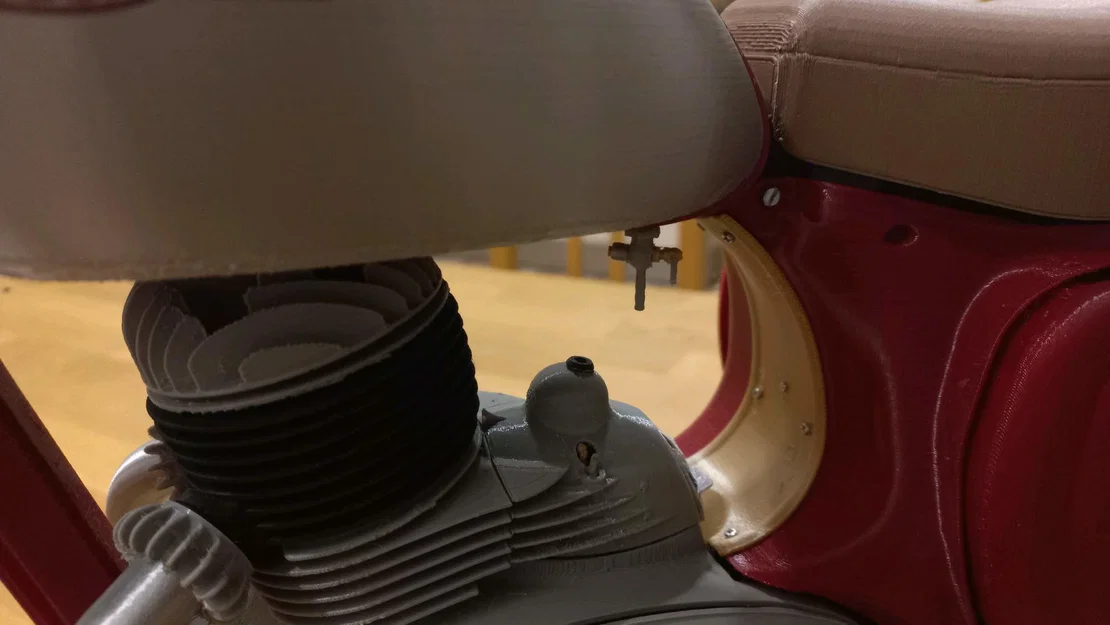

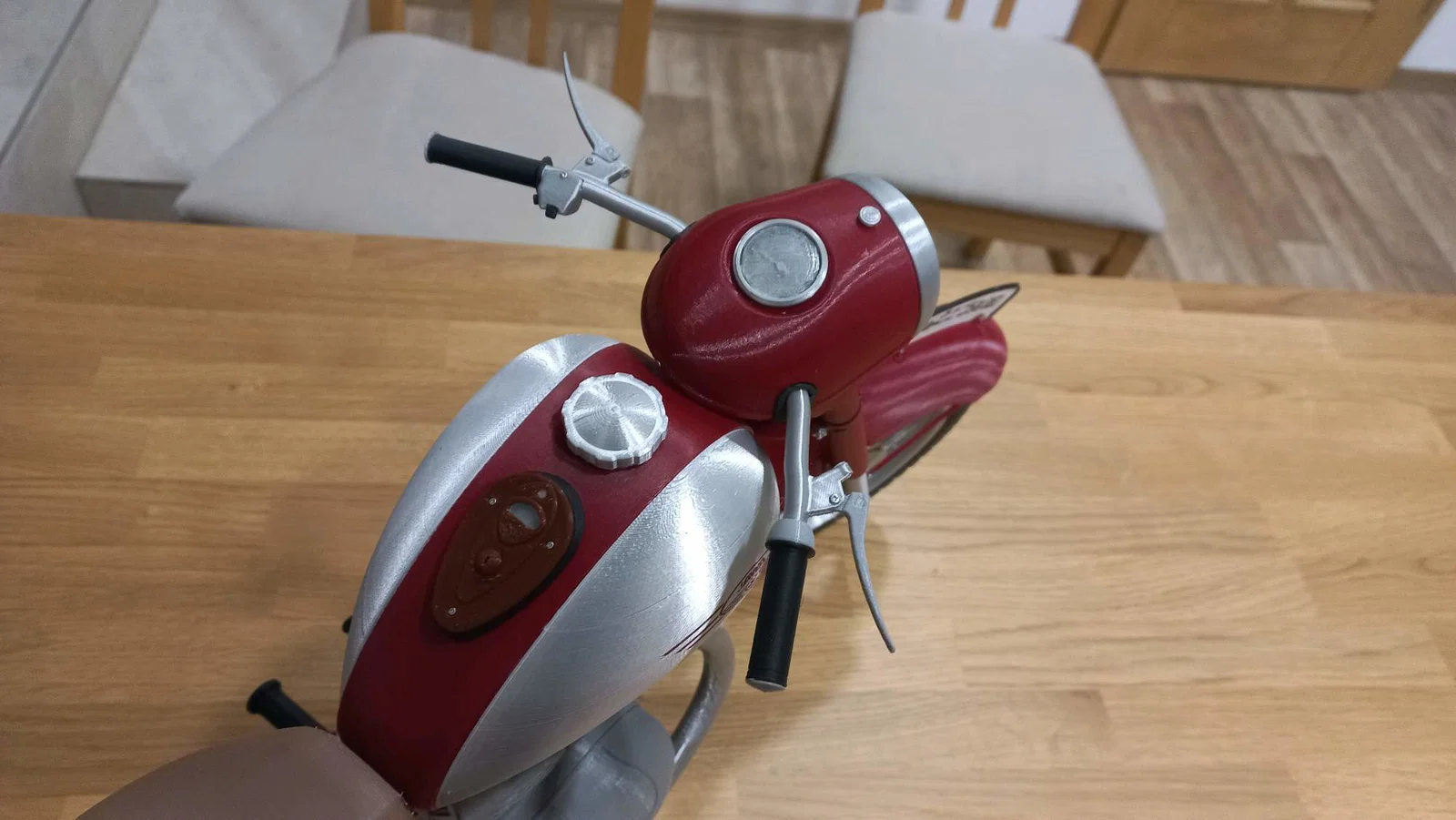

Đầu tiên là hộp công tắc

Hướng dẫn in:

  • switch_box_cover - 1 cái, nhựa PLA nâu sẫm, 100% infill, lớp in 0.15-0.2.
  • switch_knob - 1 cái, nhựa PLA nâu sẫm, 100% infill, lớp in 0.15-0.2.
  • switch_box_bottom_cover - 1 cái, nhựa PLA đỏ, 100% infill, lớp in 0.15-0.2.
  • switch_box_connector - 8 cái, nhựa PLA màu đồng/vàng, 100% infill, lớp in 0.15-0.2.
  • indicator_cover - 1 cái, nhựa PLA trong suốt/vàng trong, 100% infill, lớp in 0.15-0.2.
  • switch_box_sealing - 1 cái, nhựa PLA đen, 100% infill, lớp in 0.15-0.2.
  • ammeter_body - 1 cái, nhựa PLA xám, 100% infill, lớp in 0.15-0.2.
  • ammeter_dial - 1 cái, nhựa PLA đen, 100% infill, lớp in 0.15-0.2.
  • dial_hand - 1 cái, nhựa PLA trắng, 100% infill, lớp in 0.15-0.2.
  • ammeter_glass - 1 cái, nhựa PLA trong suốt, 100% infill, lớp in 0.15-0.2 - hoặc - lá nhựa mỏng.

Hướng dẫn lắp ráp:

  • Dán dial_hand vào chính giữa ammeter_dial.
  • Dán ammeter_glass (hoặc lá nhựa trong) vào ammeter_body.
  • Lắp cụm đồng hồ đo dòng vào ammeter_body. Cẩn thận vị trí đúng như hình.
  • Dán indicator_cover, switch_knob và cụm đồng hồ vào switch_box_cover.
  • Dán 8 cái switch_box_connector vào switch_box_bottom_cover.
  • Vặn vít nắp hộp công tắc và nắp dưới lại với nhau bằng 3 ốc M1.2-7.
  • Dán switch_box_sealing lên bình xăng, đặt hộp công tắc vào và vặn bằng 3 ốc M1.2-12.

Tiếp theo là đồng hồ tốc độ (speedometer)

(Tương tự các phần tiếp theo, vui lòng tuân thủ hướng dẫn kỹ thuật trên Printables...)

Danh mục vật liệu (Bill of material):

  • Các loại ốc vít và đai ốc (M1.4, M1.6, M5, M1.2, M2, M2.5) như liệt kê.
  • Keo siêu dính.

Hy vọng các bạn thấy vui khi lắp ráp! Sắp tới đừng quên dự án Velorex 560 sidecar nhé!
