RePet Ecodecat x Control 3D

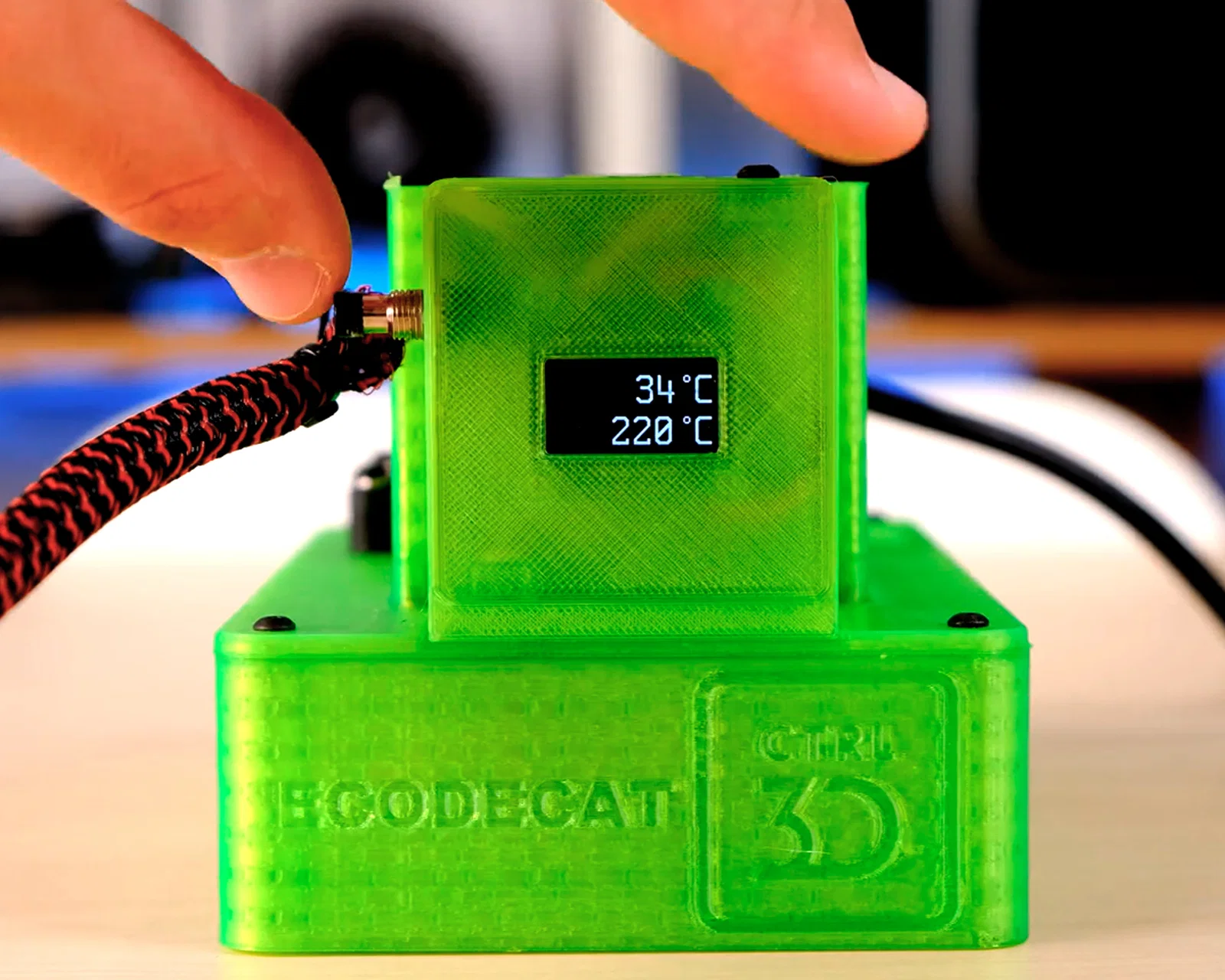

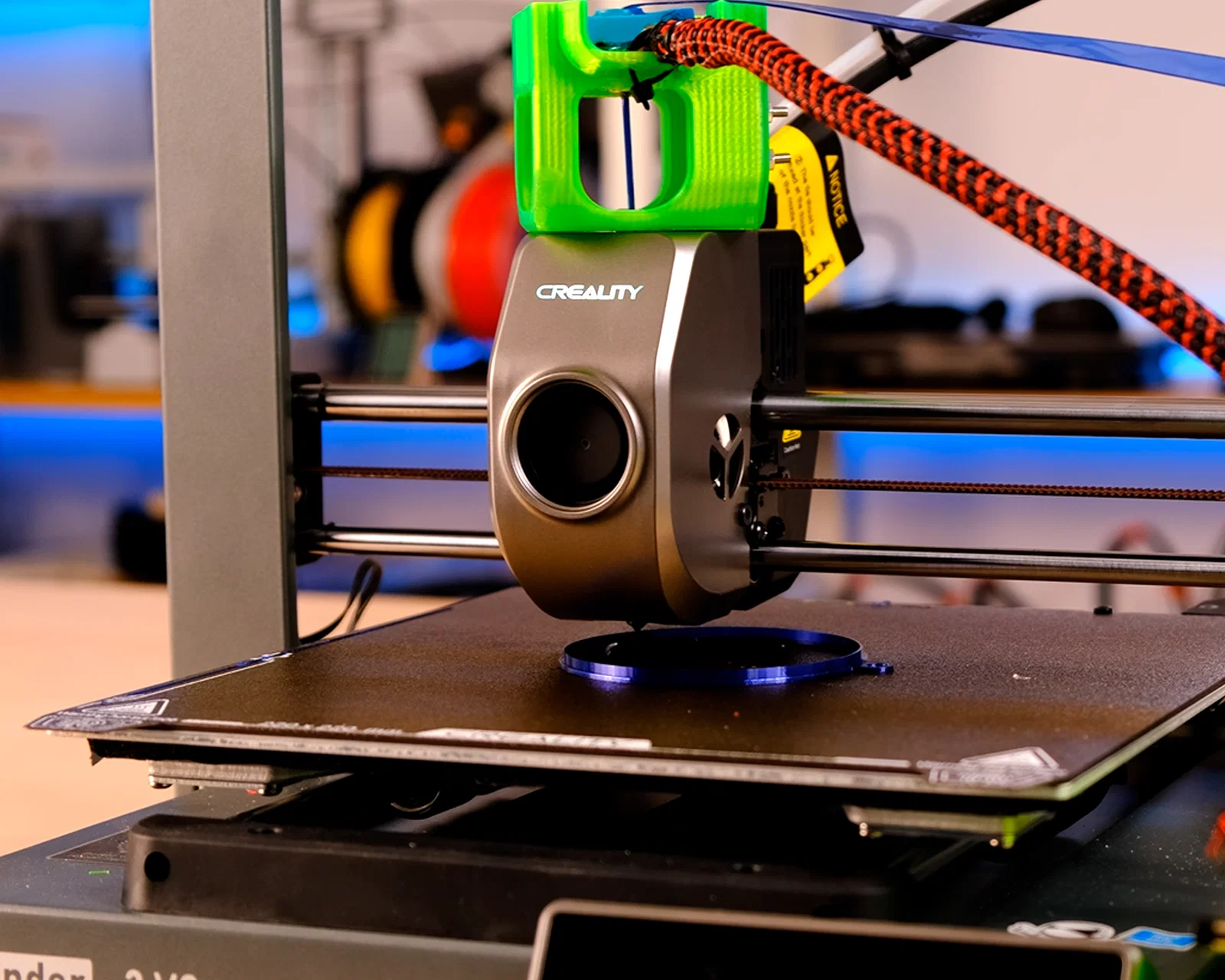

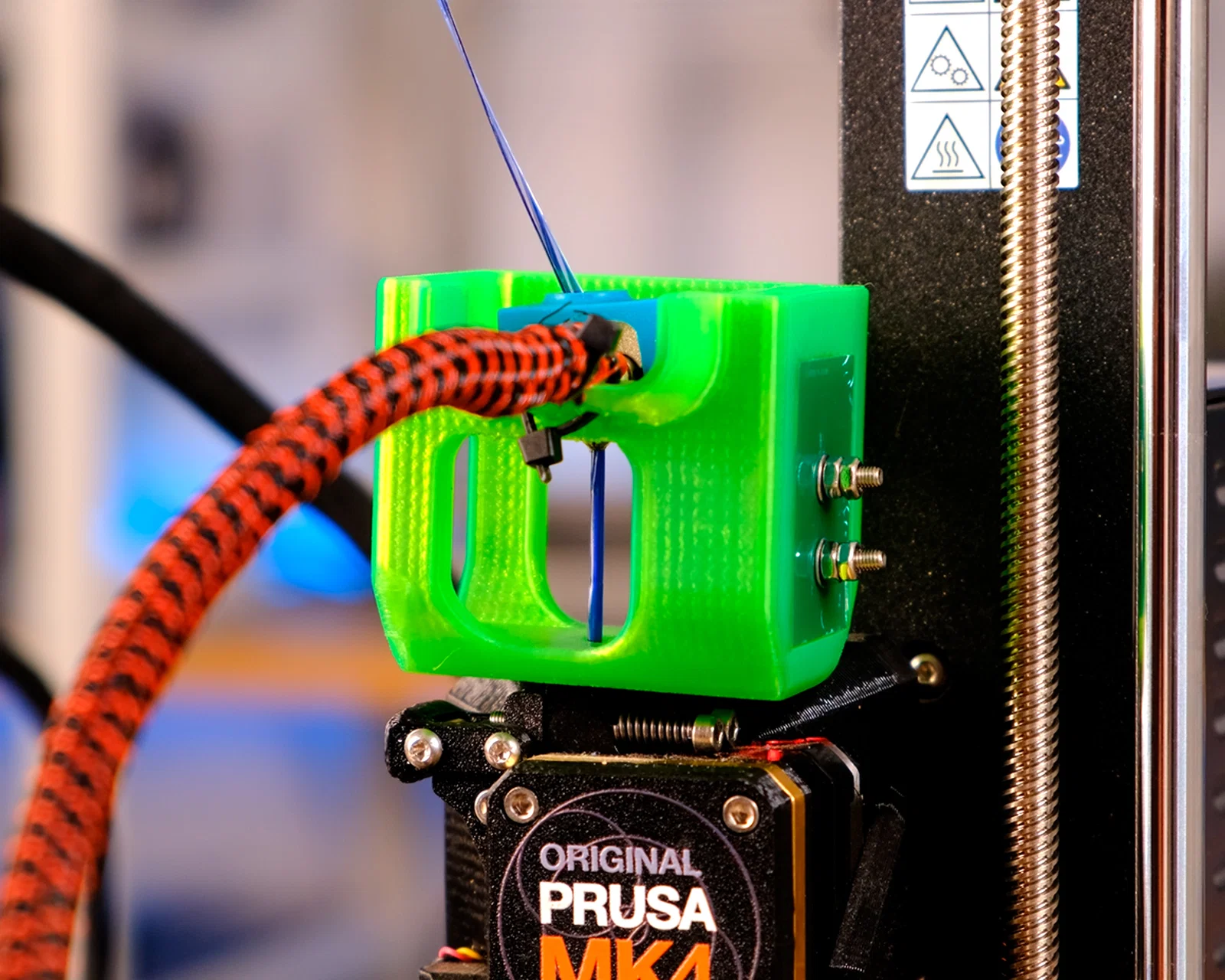

Universal RePet Control3D x ECODECAT

1. Danh sách vật tư (BOM)

- 12 insert ren M3x4: https://amzn.to/3WdbsdI

- 6 vít M3x16: https://amzn.to/3Wctk8I

- 6 vít M3x8 - 4 vít M3x6 đầu chìm

- 4 ê-cu M3 tự hãm

- 2 ê-cu M3

- Nguồn Meanwell: https://amzn.to/467rRVH

- Hệ thống RePet gốc (xem file BOM gốc trên github để tải vật tư của Ecodecat): https://github.com/ecodecat3d/RePET

2. Lắp ráp

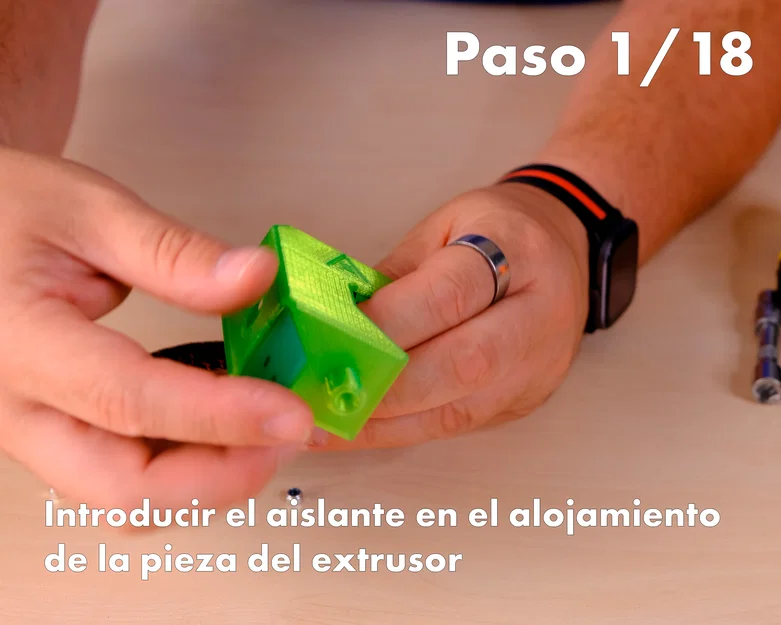

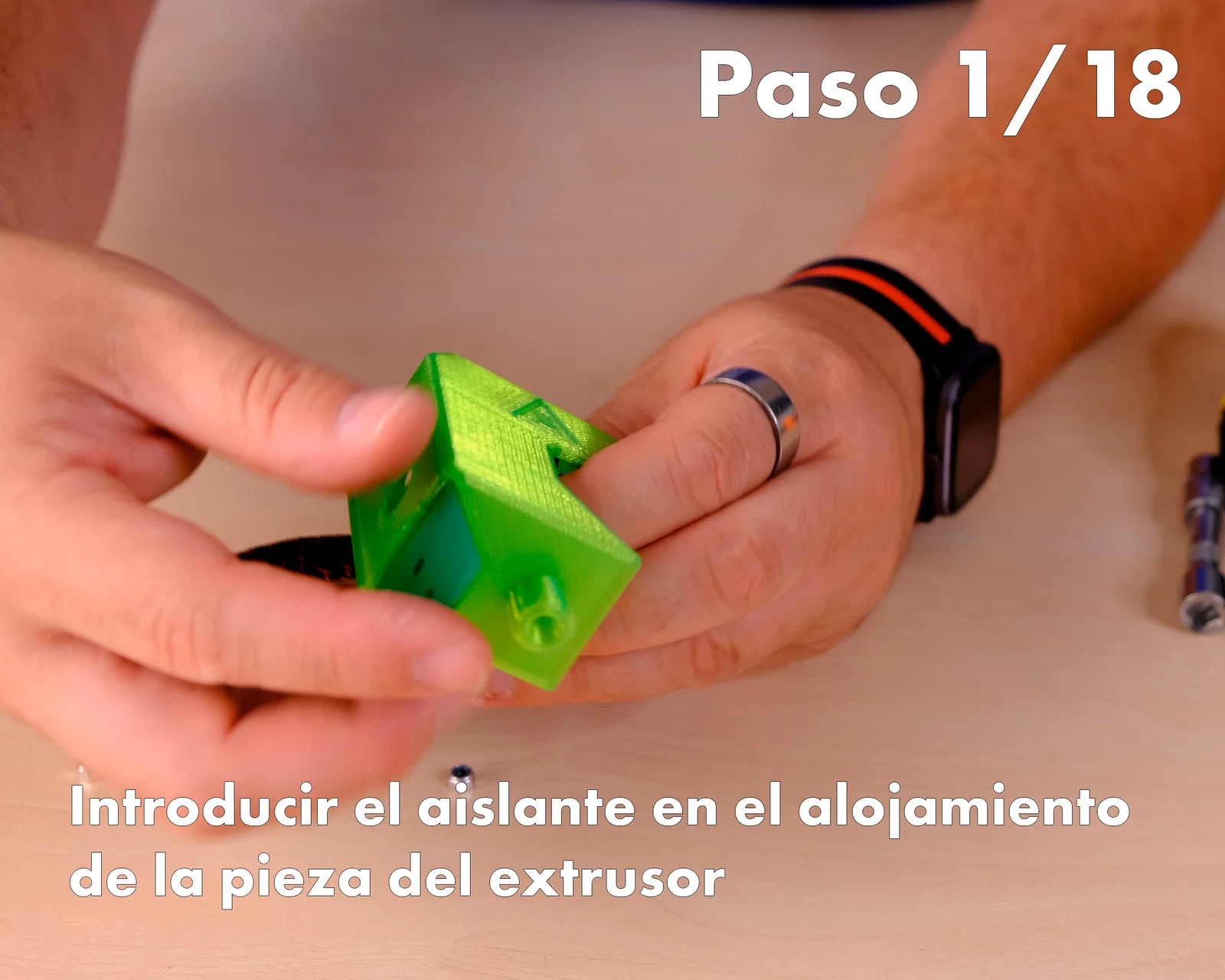

1- Cho lớp cách nhiệt vào đúng vị trí trong phần lắp của chi tiết extruder

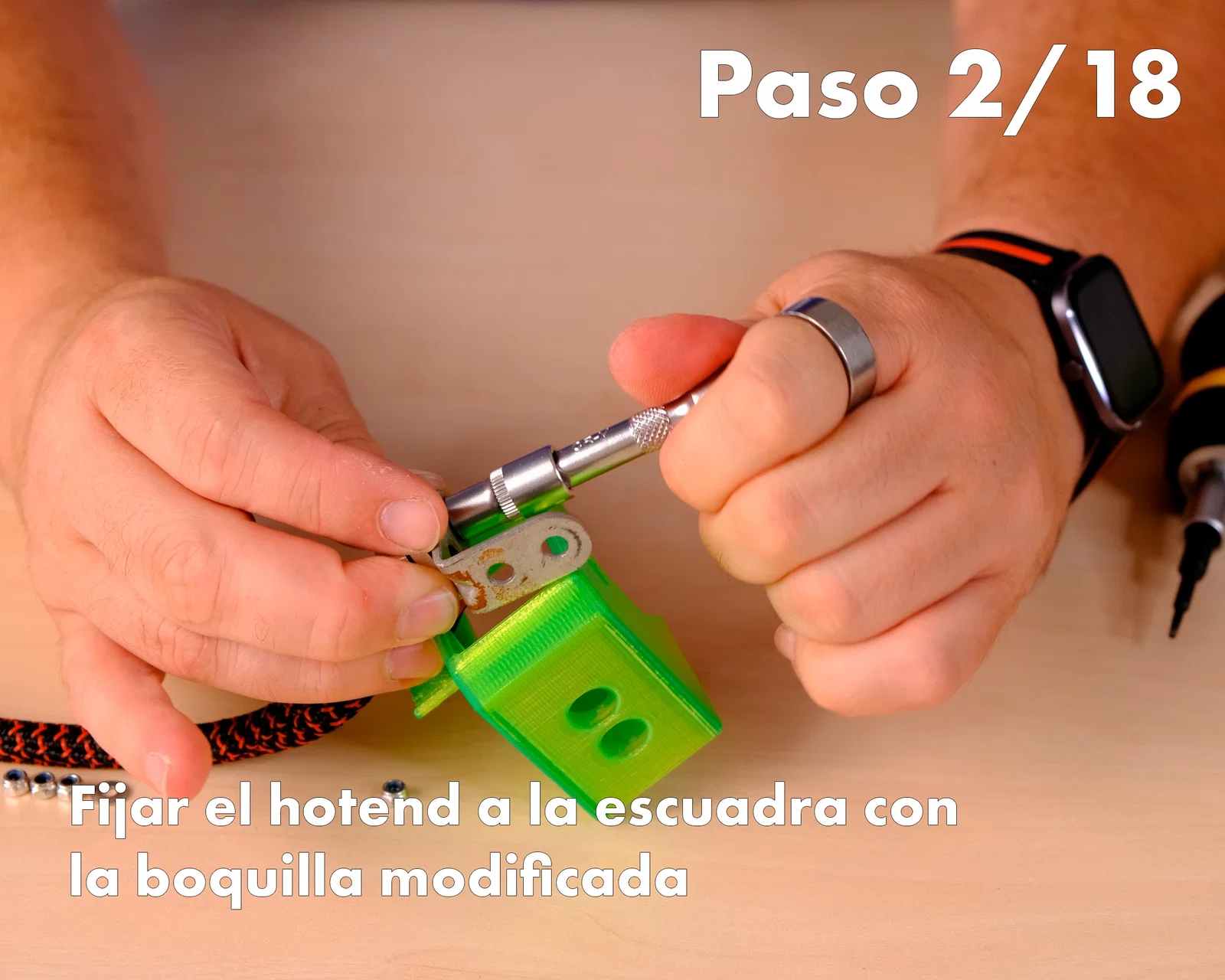

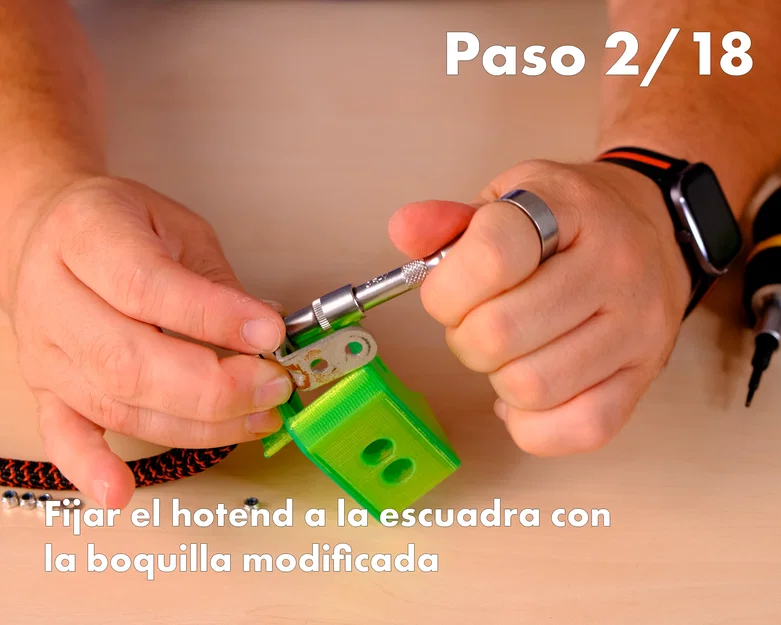

2- Cố định hotend vào ke chữ L với nozzle đã được chỉnh sửa

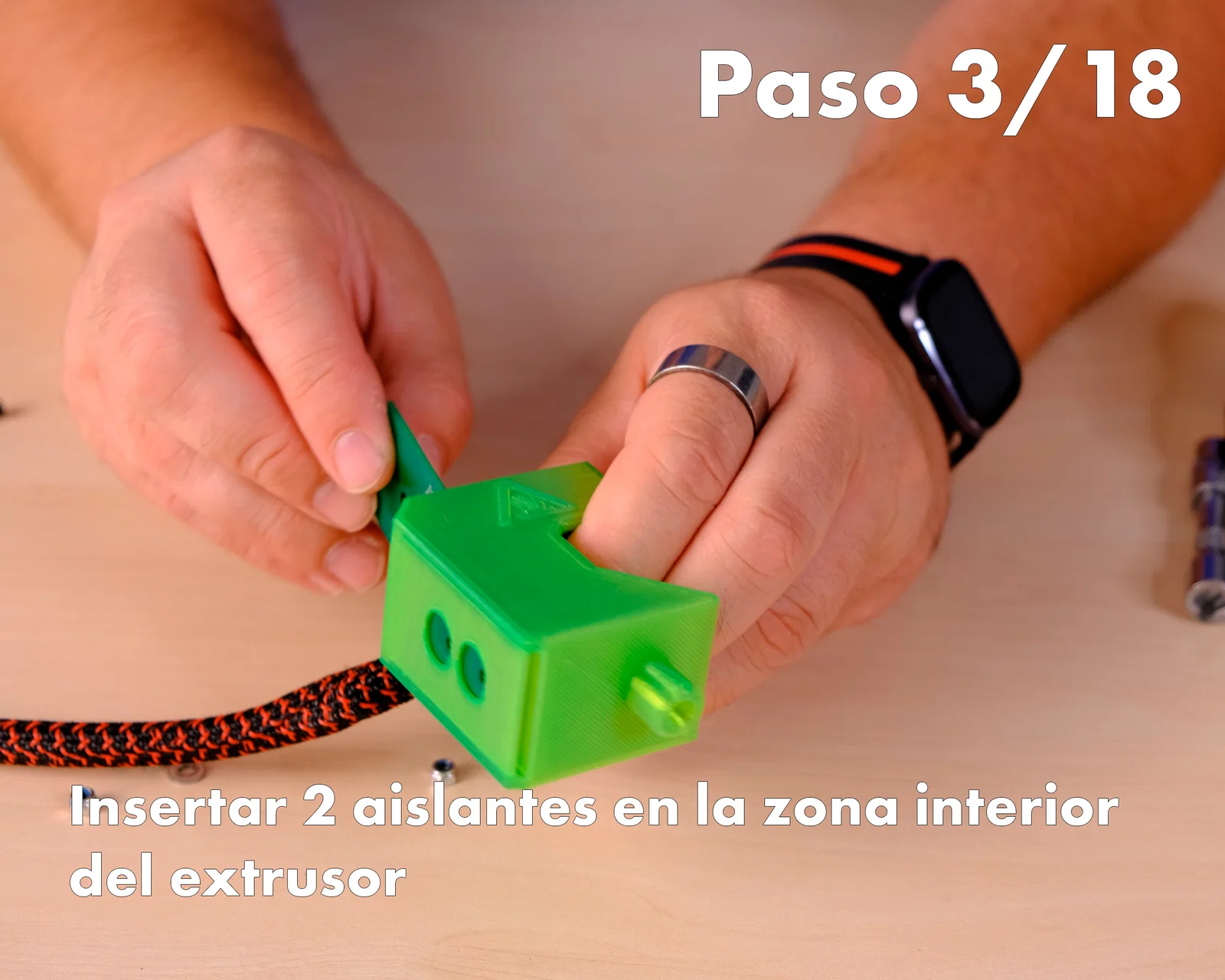

3- Lắp 2 miếng cách nhiệt vào khu vực bên trong extruder

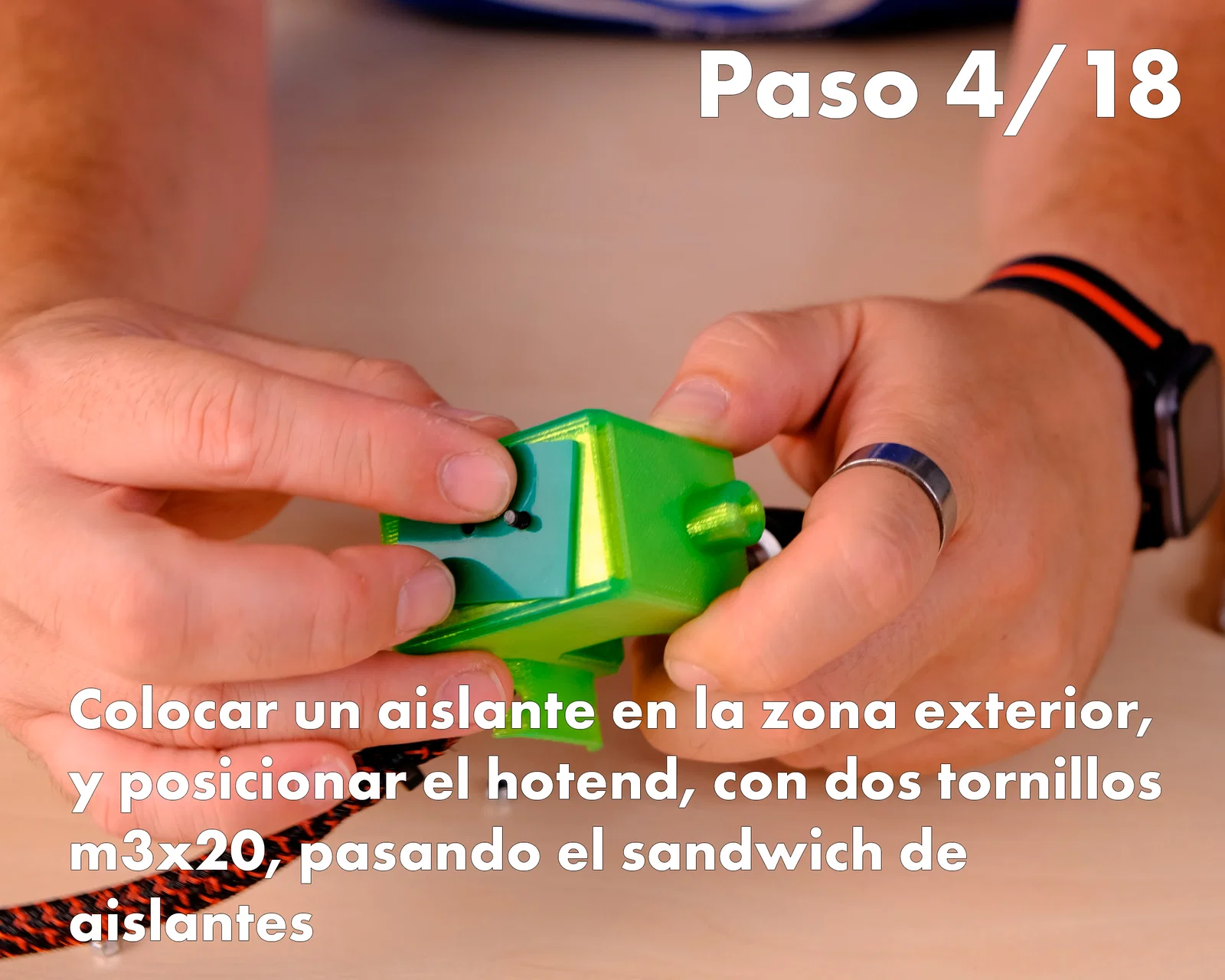

4- Đặt 1 miếng cách nhiệt ở phía ngoài, rồi canh vị trí hotend; dùng 2 vít M3x20 xuyên qua “sandwich” các lớp cách nhiệt

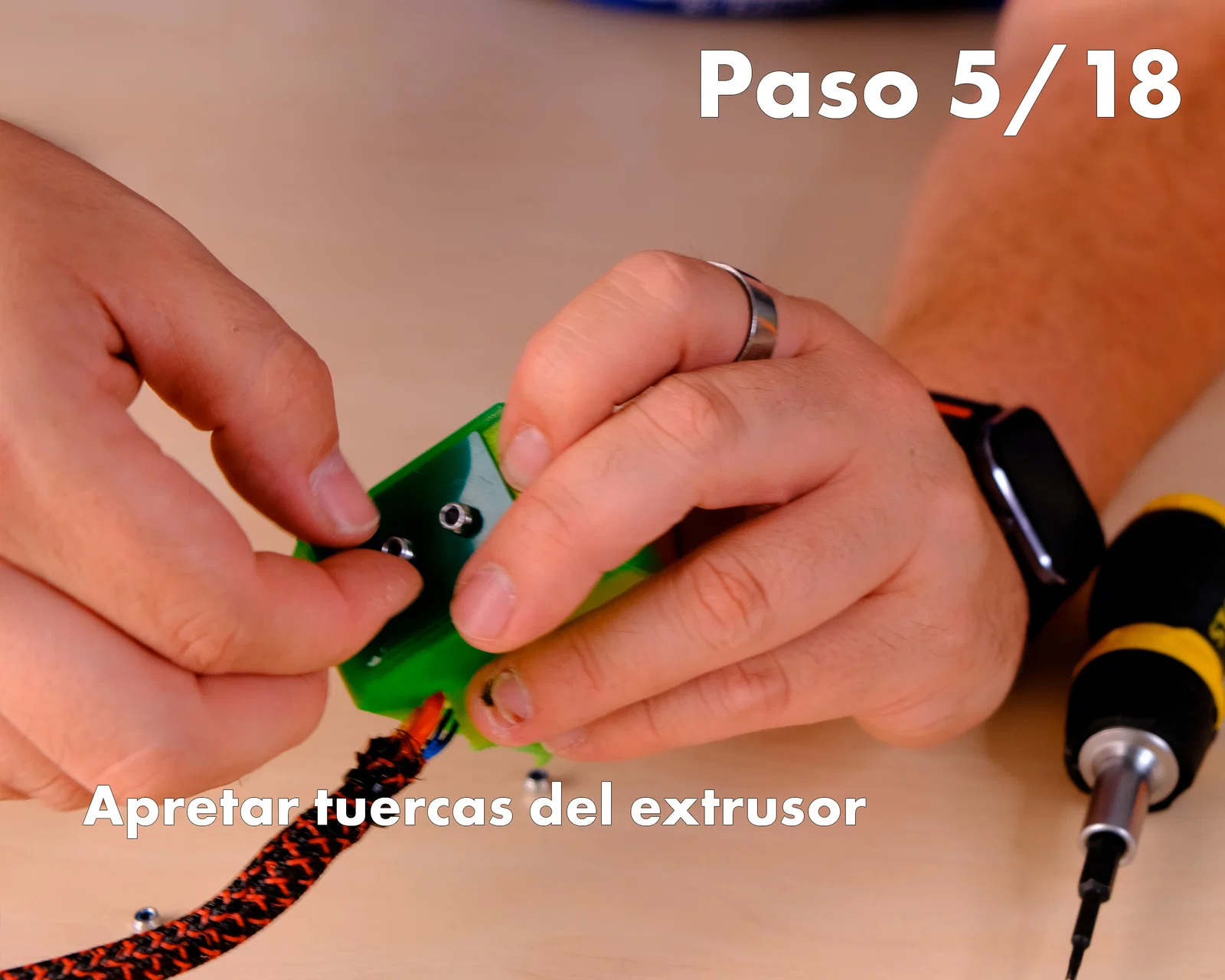

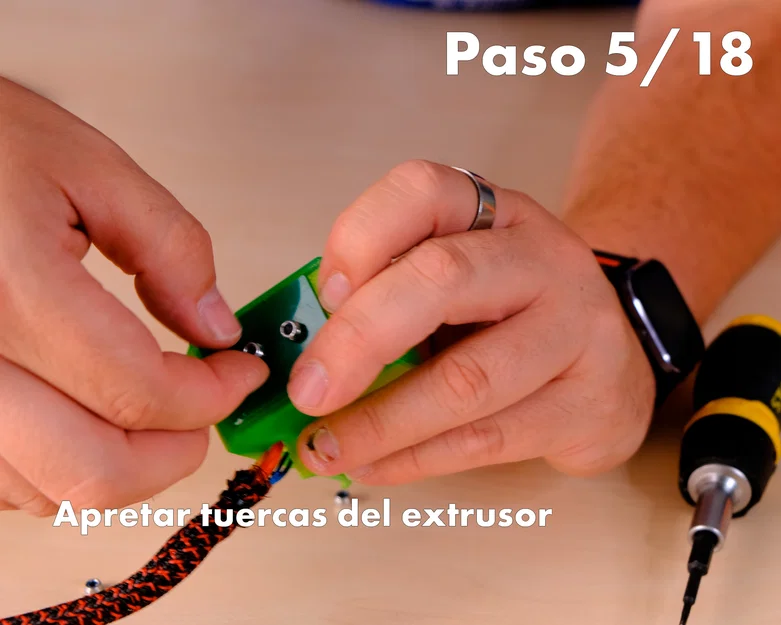

5- Siết chặt các ê-cu của extruder

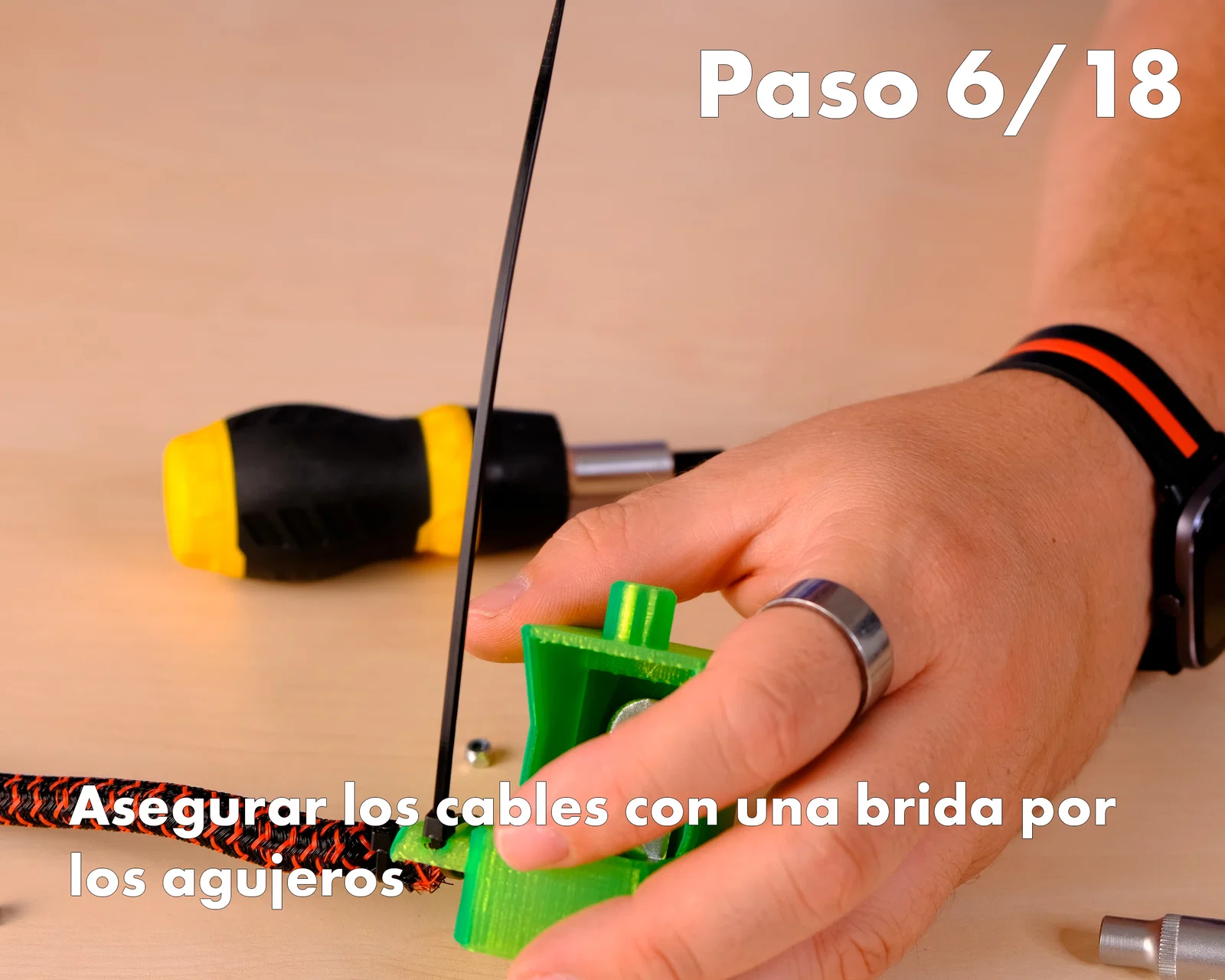

6- Cố định dây bằng dây rút (zip tie) qua các lỗ

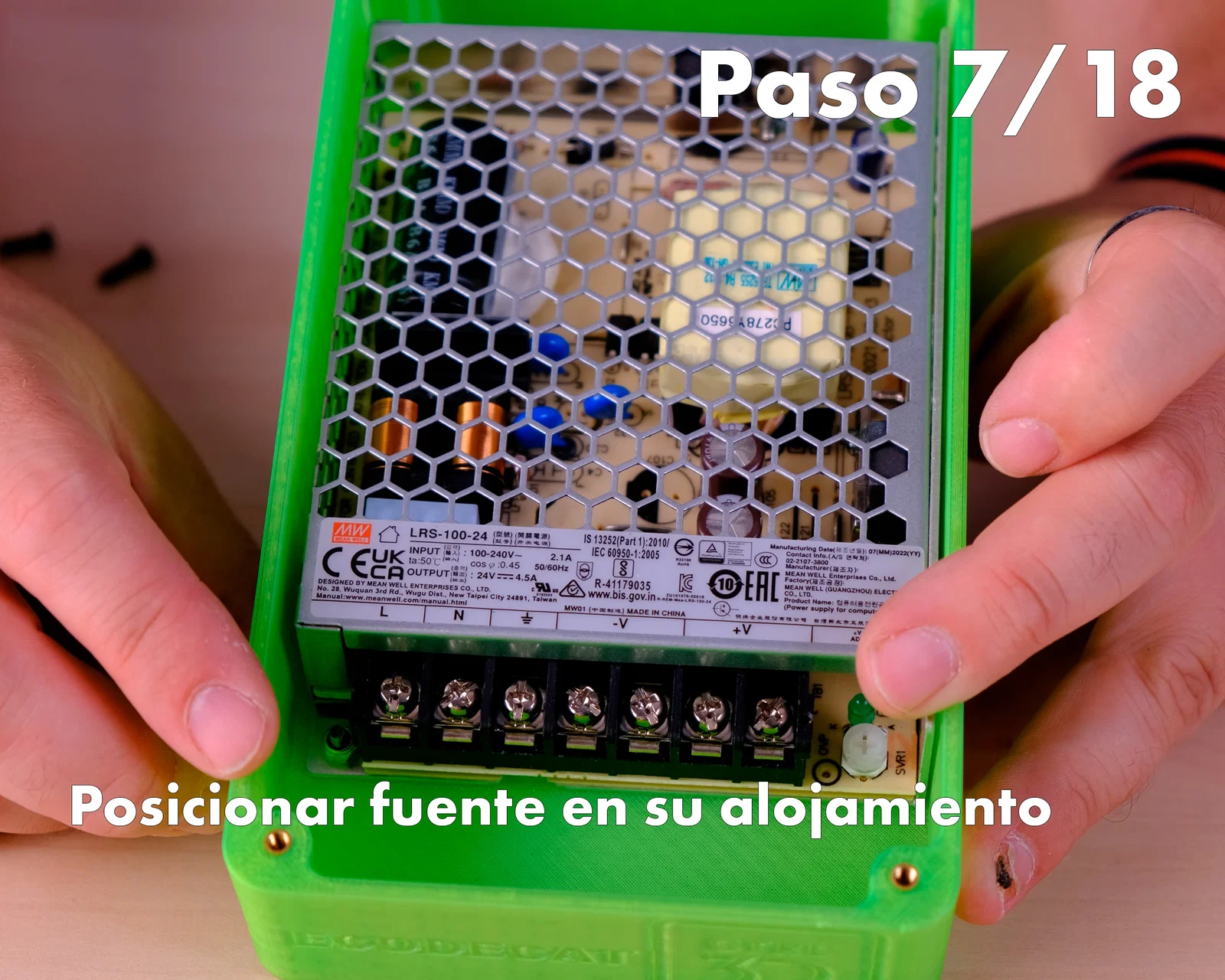

7- Đặt bộ nguồn vào đúng khay/ổ của nó

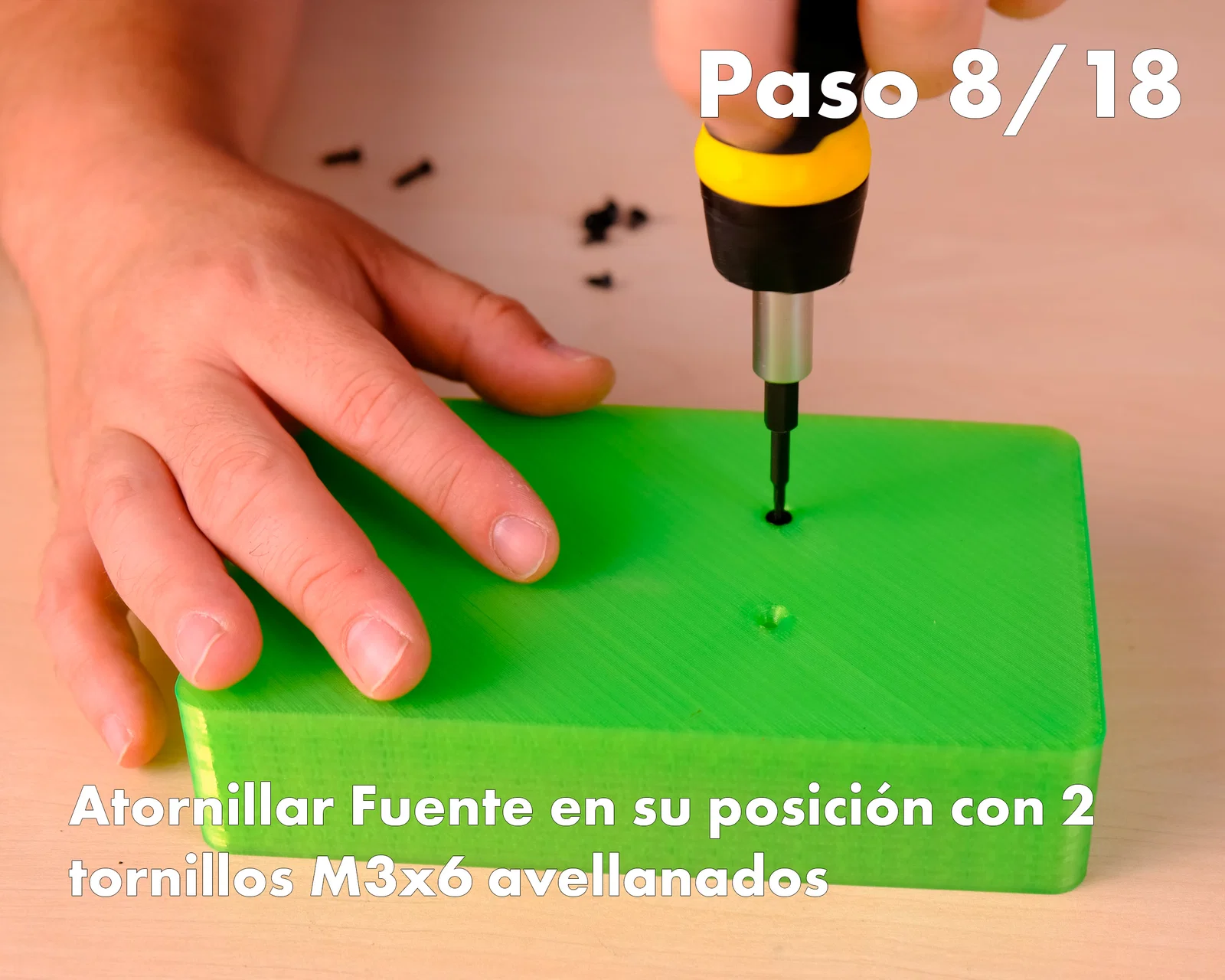

8- Bắt vít cố định nguồn đúng vị trí bằng 2 vít M3x6 đầu chìm

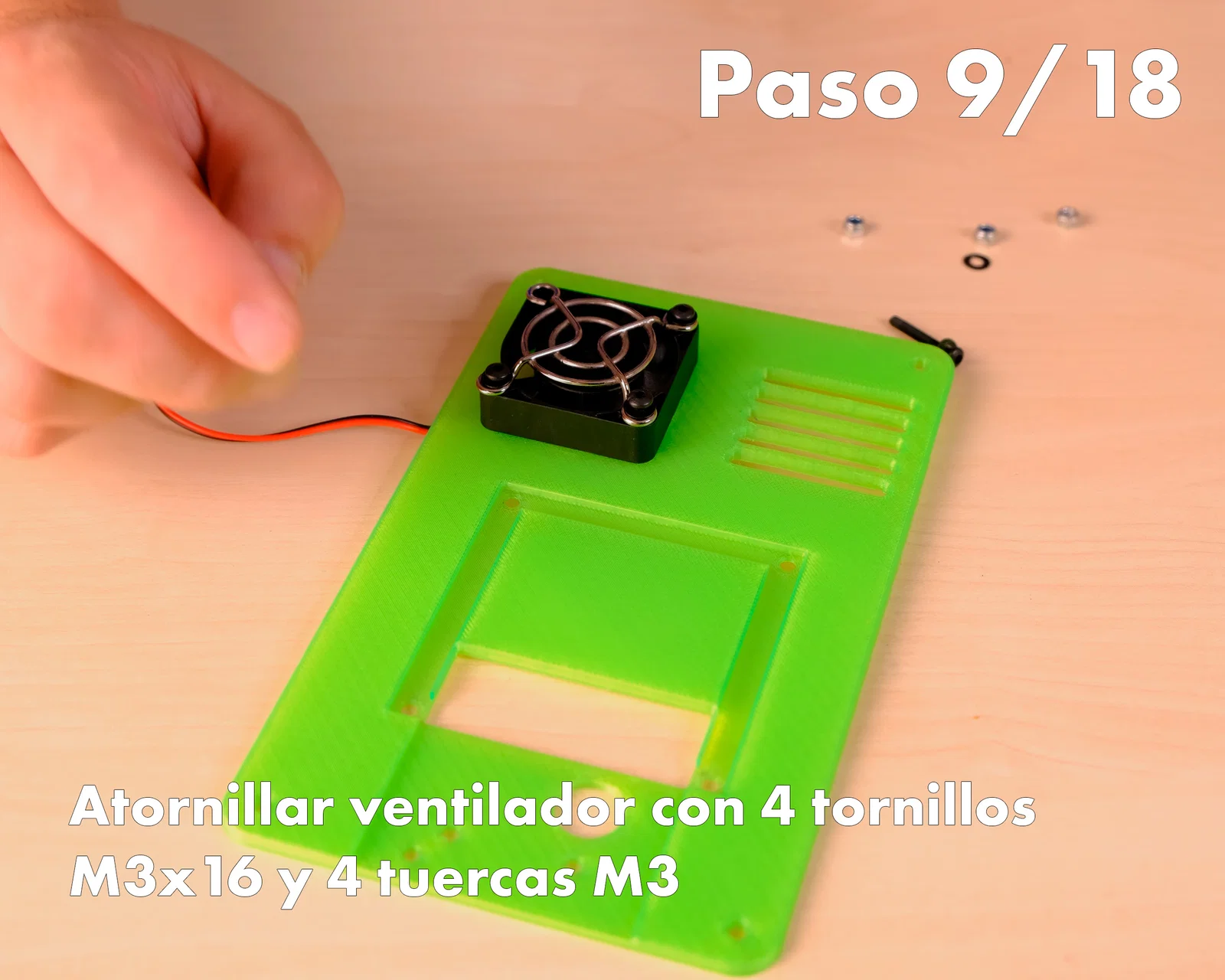

9- Bắt quạt bằng 4 vít M3x16 và 4 ê-cu M3

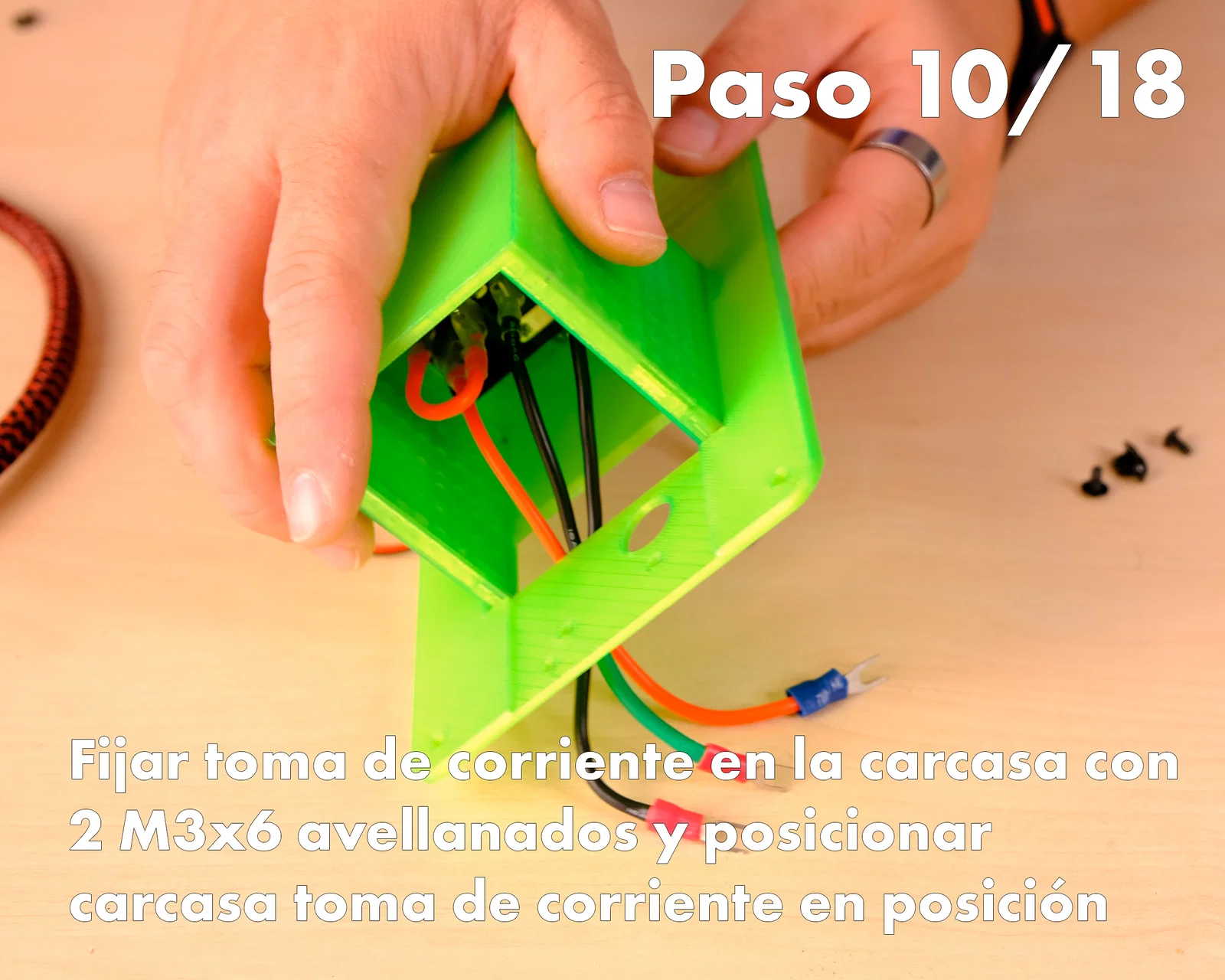

10- Cố định ổ cắm điện vào vỏ bằng 2 vít M3x6 đầu chìm, rồi đặt vỏ ổ cắm vào đúng vị trí

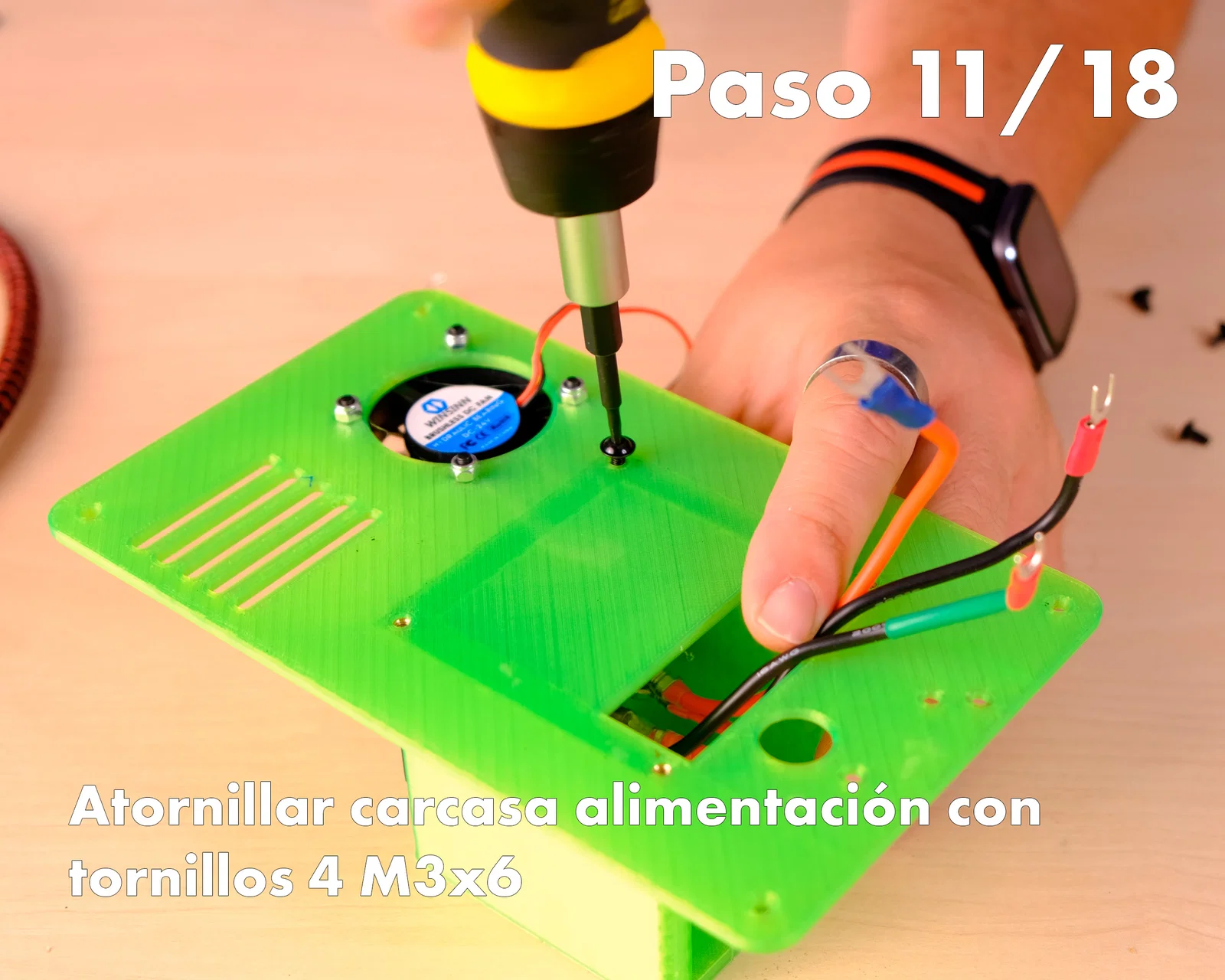

11- Bắt vỏ nguồn bằng 4 vít M3x6

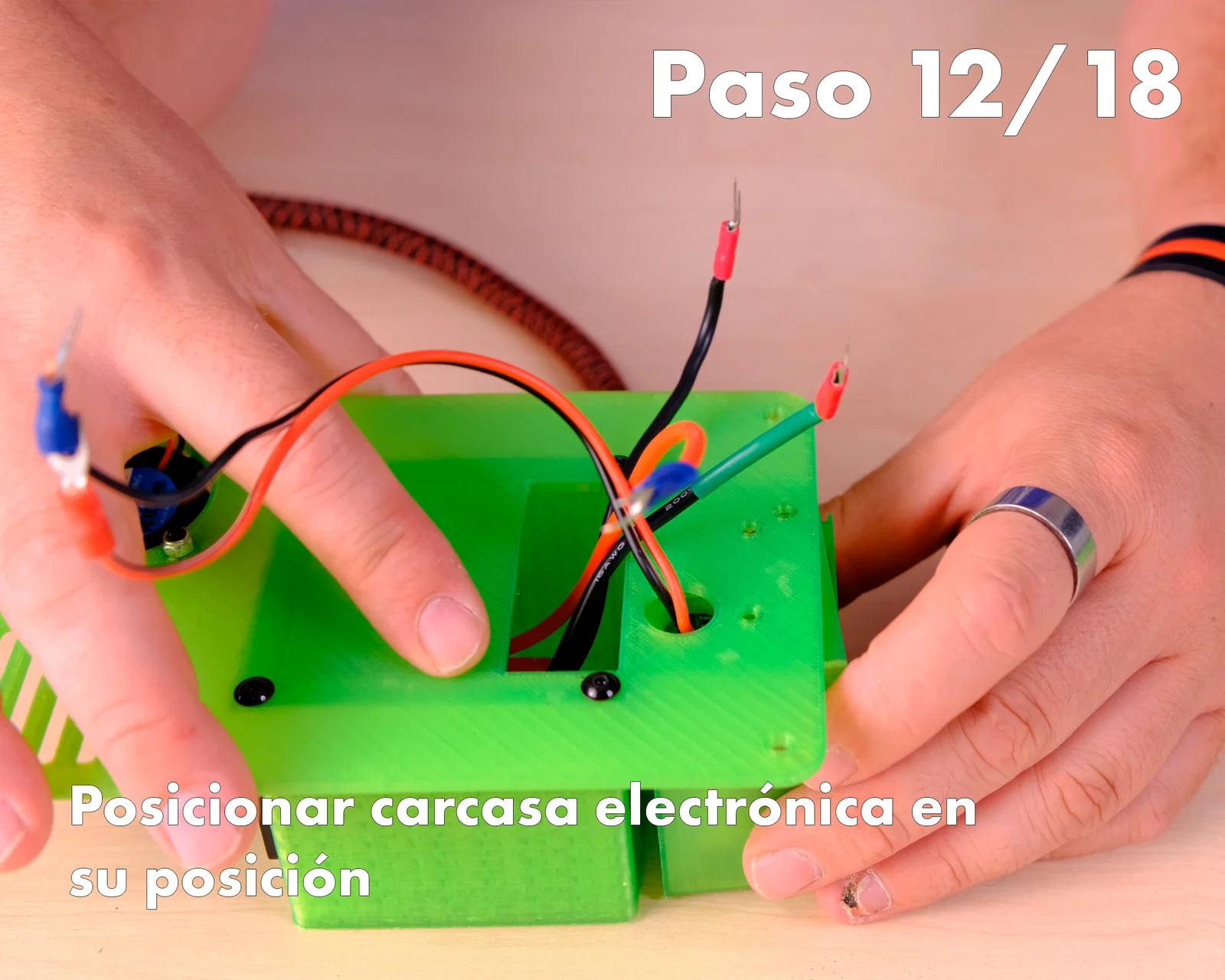

12- Đặt vỏ điện tử vào đúng vị trí

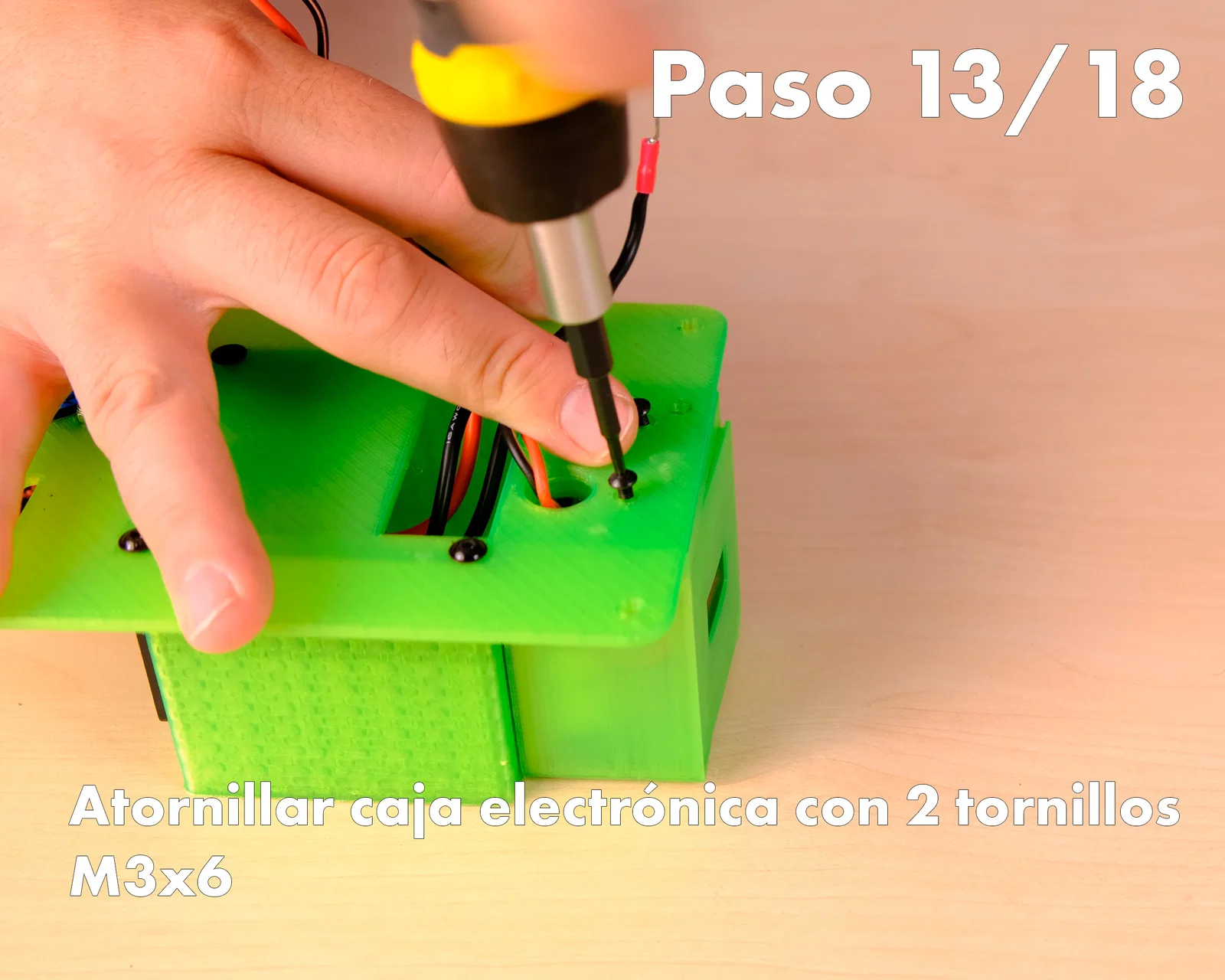

13- Bắt hộp điện tử bằng 2 vít M3x6

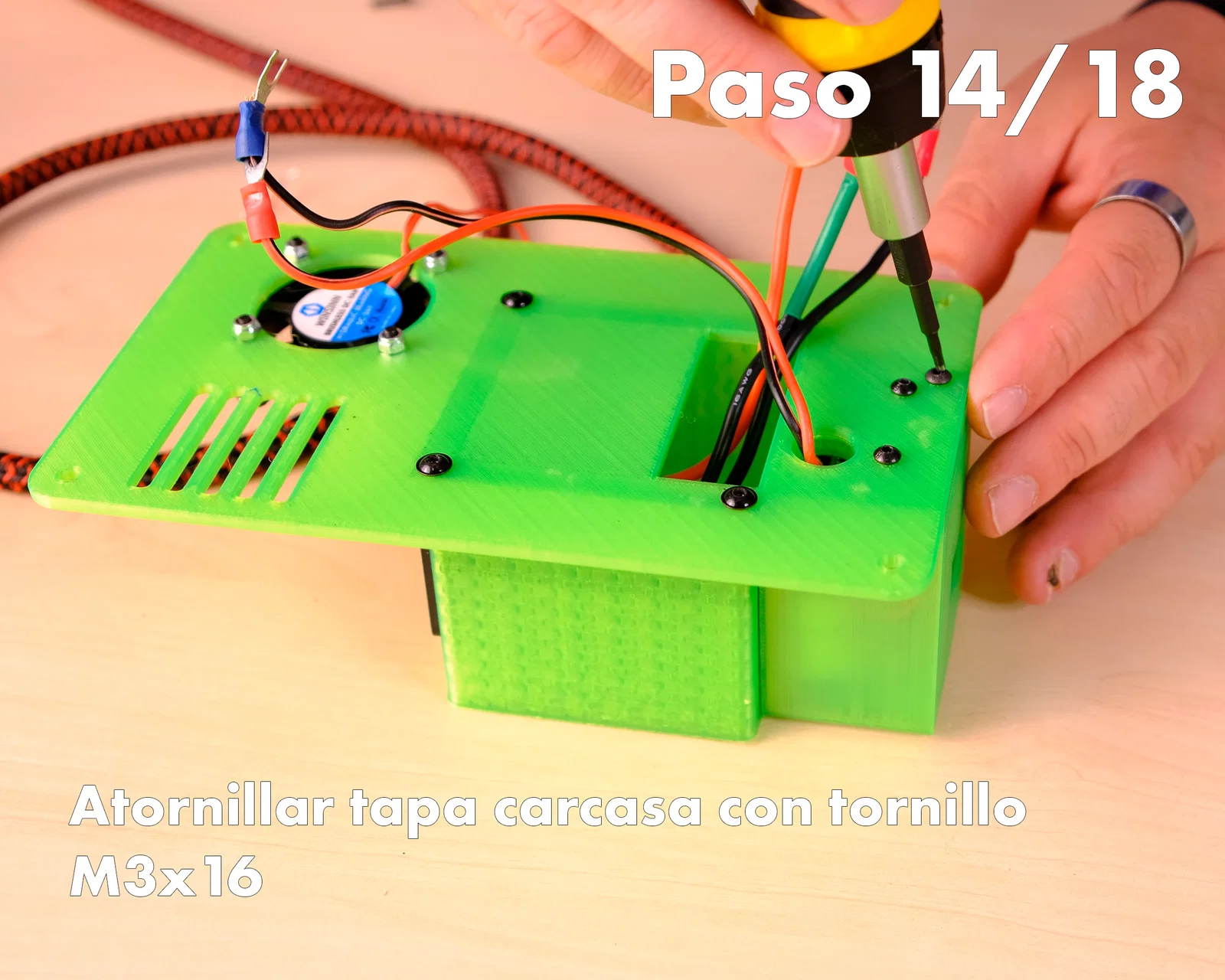

14- Bắt nắp vỏ bằng vít M3x16

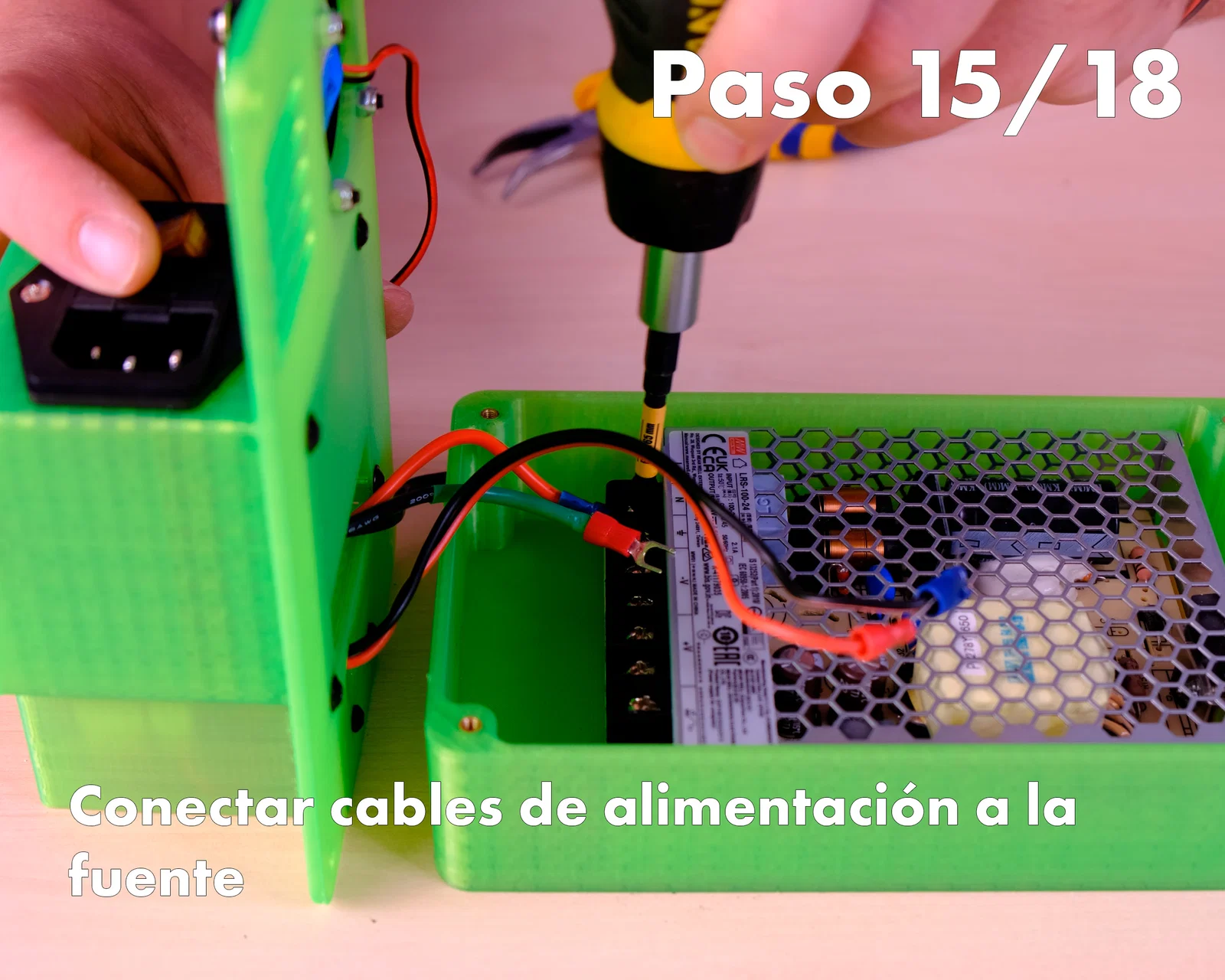

15- Nối dây nguồn vào bộ nguồn

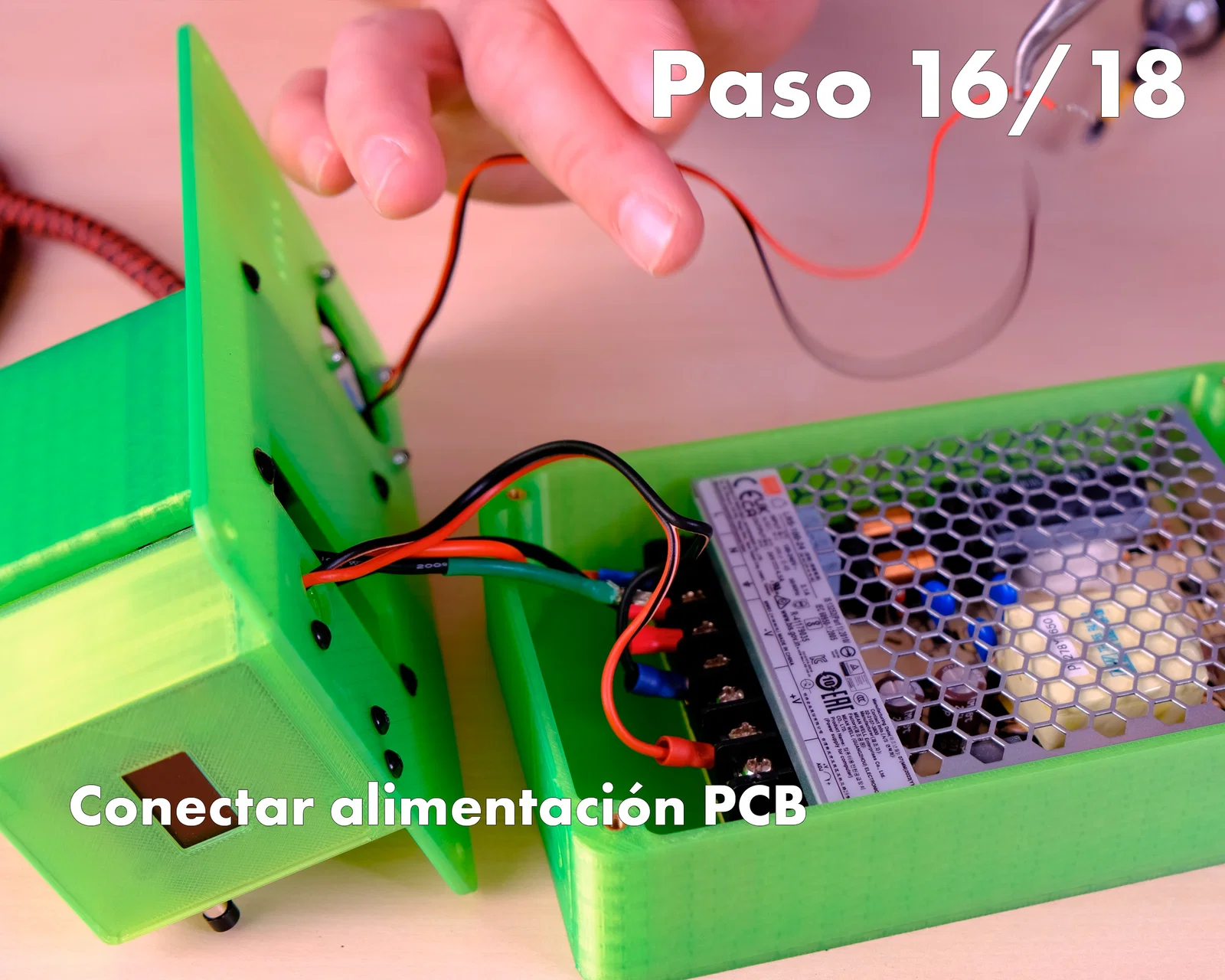

16- Nối nguồn vào PCB

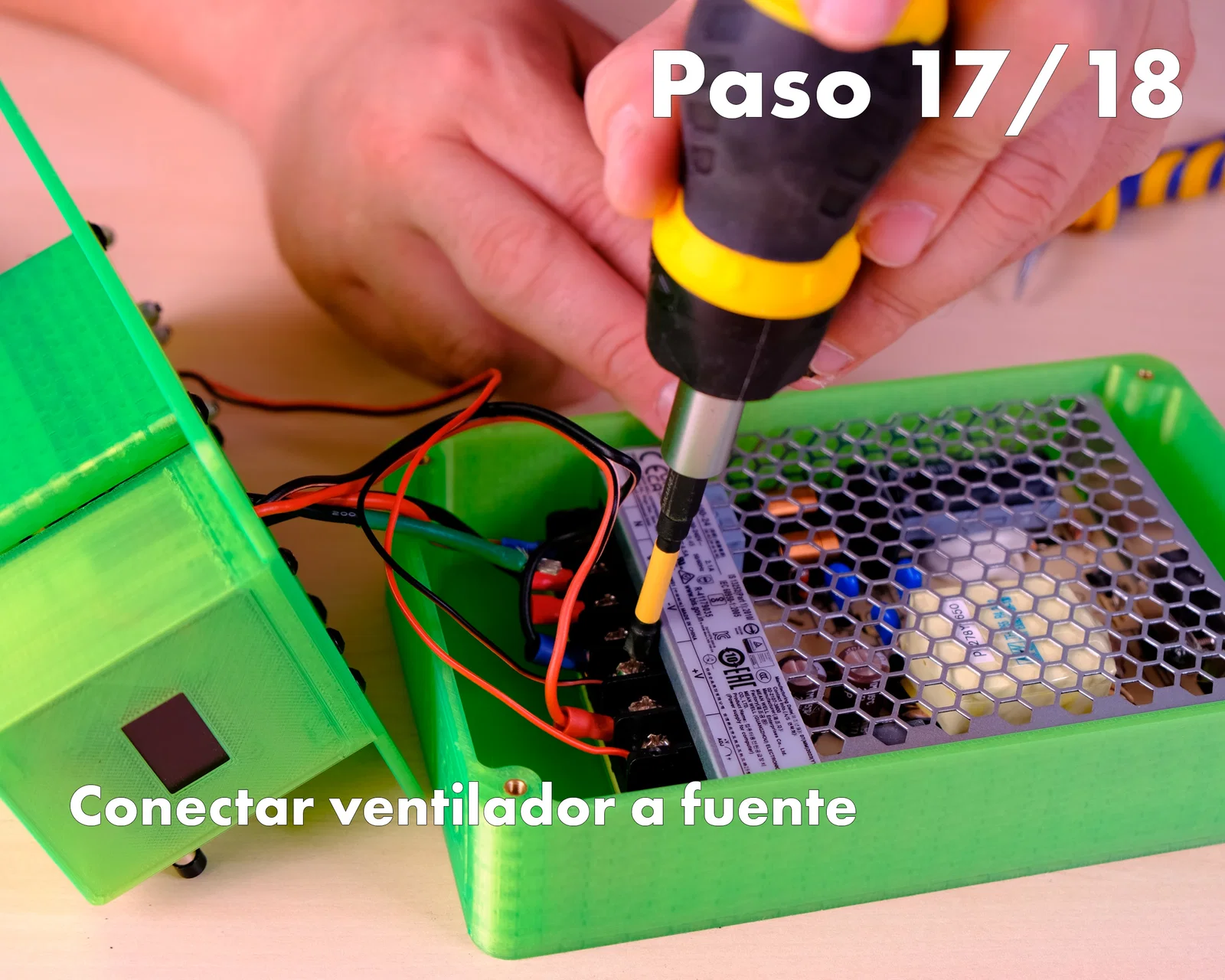

17- Nối quạt vào bộ nguồn

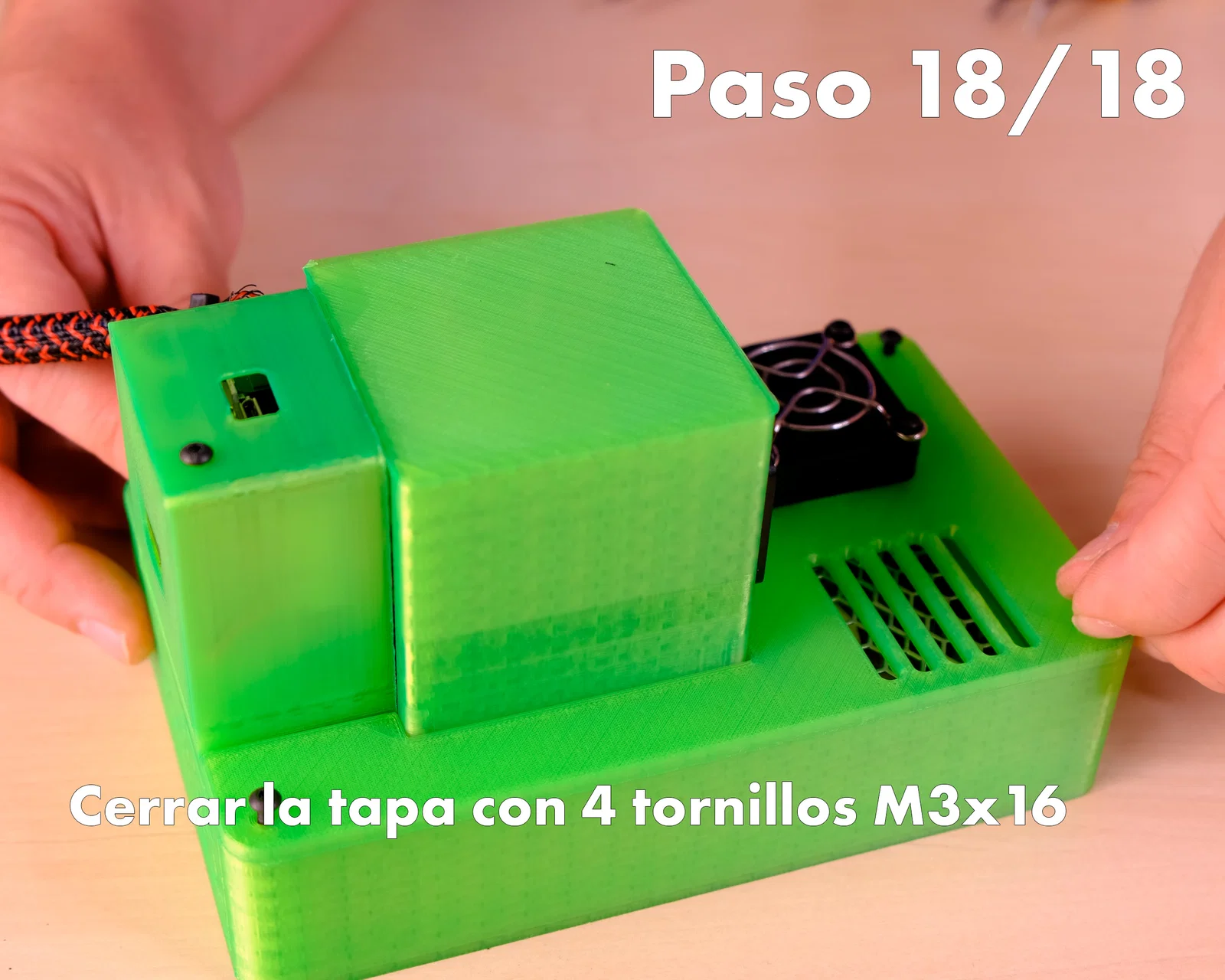

18- Đóng nắp lại bằng 4 vít M3x16

Xem tutorial đầy đủ của dự án này tại đây:
