Chassis Korbanth MPP 2.0

Khung chassis cho Vader Lightsaber prop Korbanth MPP 2.0 (có thể dùng được cho các bản mới hơn). Mình muốn làm cái gì đó in được, cần support ít nhất có thể, nhìn ra chất Vader nhưng không kiểu cầu kỳ quá với mấy chi tiết filigree.

Lúc đầu thử với FreeCAD mà đuối vì quá nhiều biến, với lại spreadsheet của FreeCAD hồi đó update chậm quá.

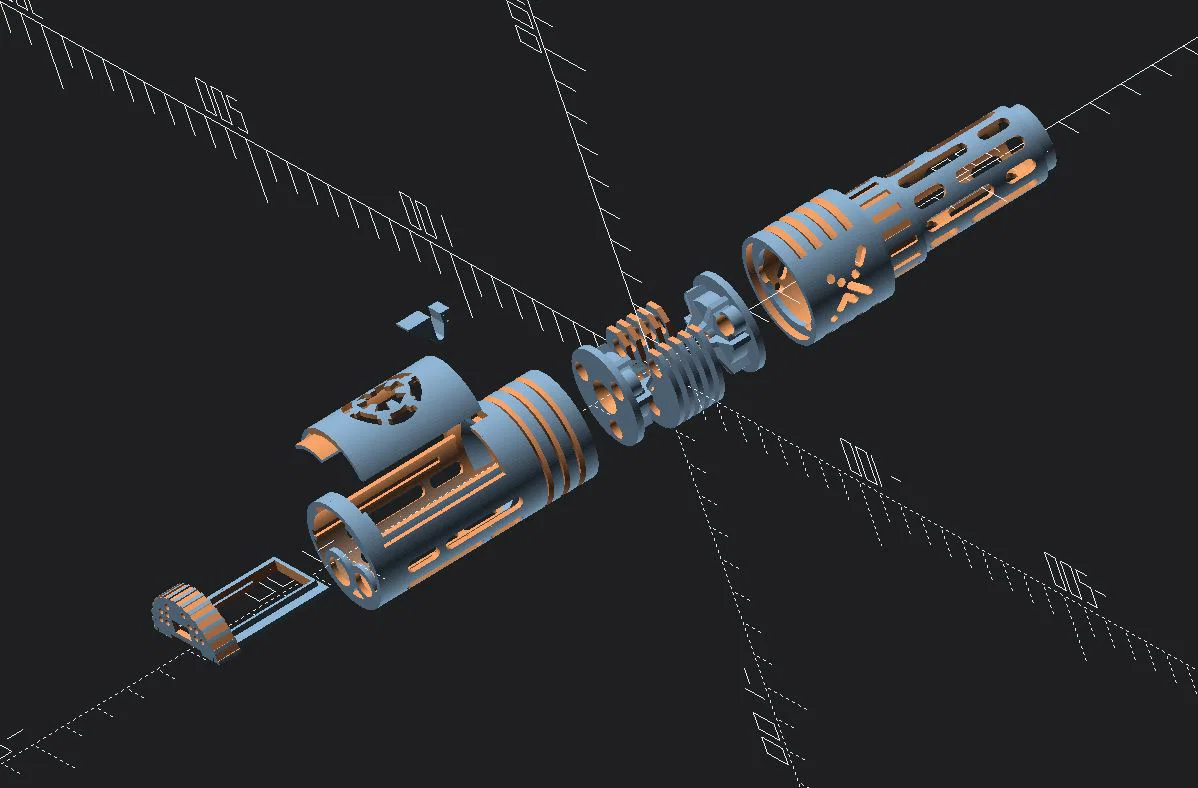

Cuối cùng mình chuyển qua openSCAD, làm thì cực hơn nhiều nhưng kết quả ra mình khá ưng. Up lên đây cho ai muốn cải tiến hoặc chỉnh sửa.

Mình không có hướng dẫn lắp ráp chi tiết, nhưng nhìn hình thì chắc đa số anh em làm món này sẽ tự hiểu được.

Printing:

Mình in các phần thân chính bằng PLA+ màu đen, còn mấy phần crystal chamber thì in bằng ABS-like resin.

Tất cả part FDM đều có thể in mà không cần support thêm.

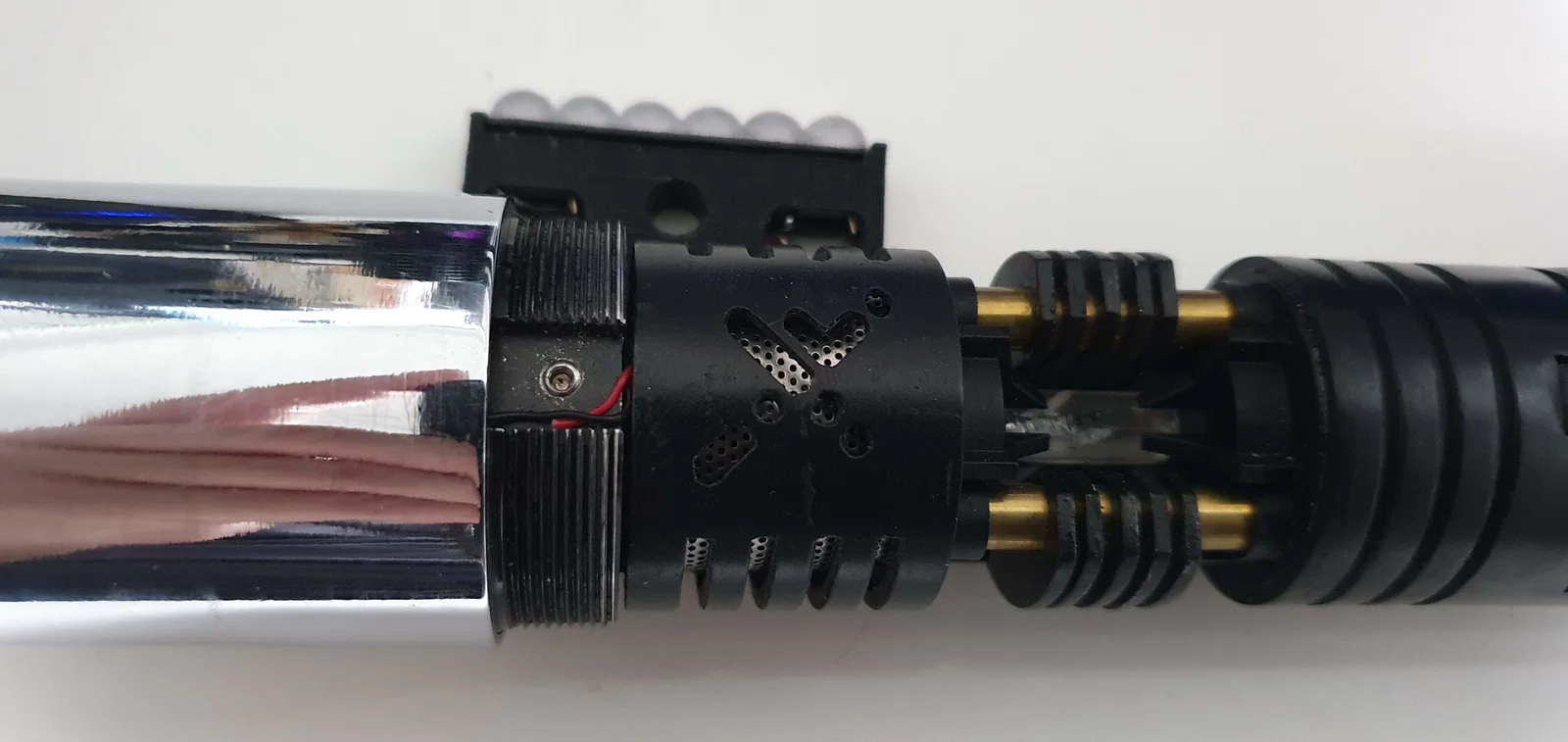

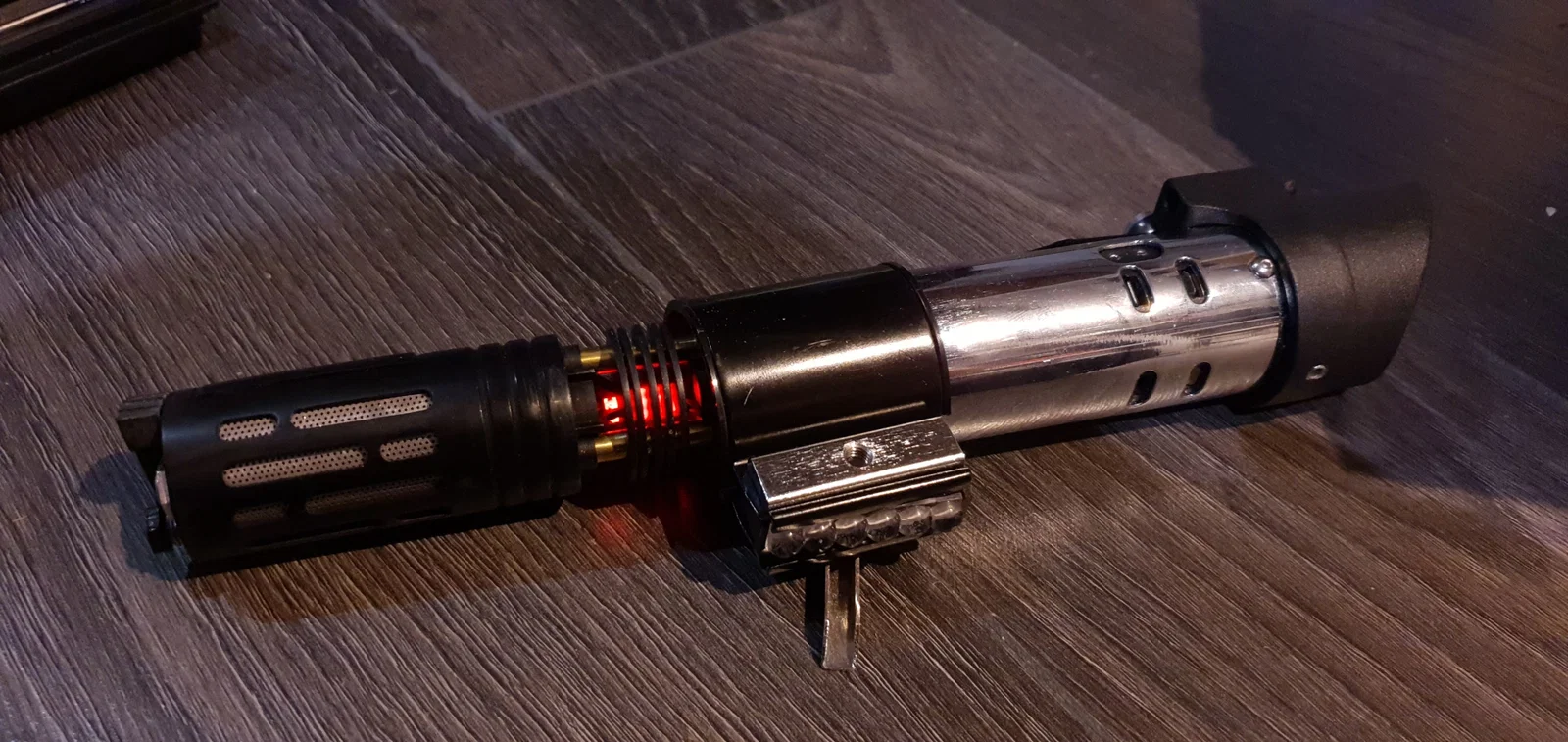

Tất cả các grilles trên bản của mình có lót thêm lưới thép (steel mesh) chỉ để cho đẹp.

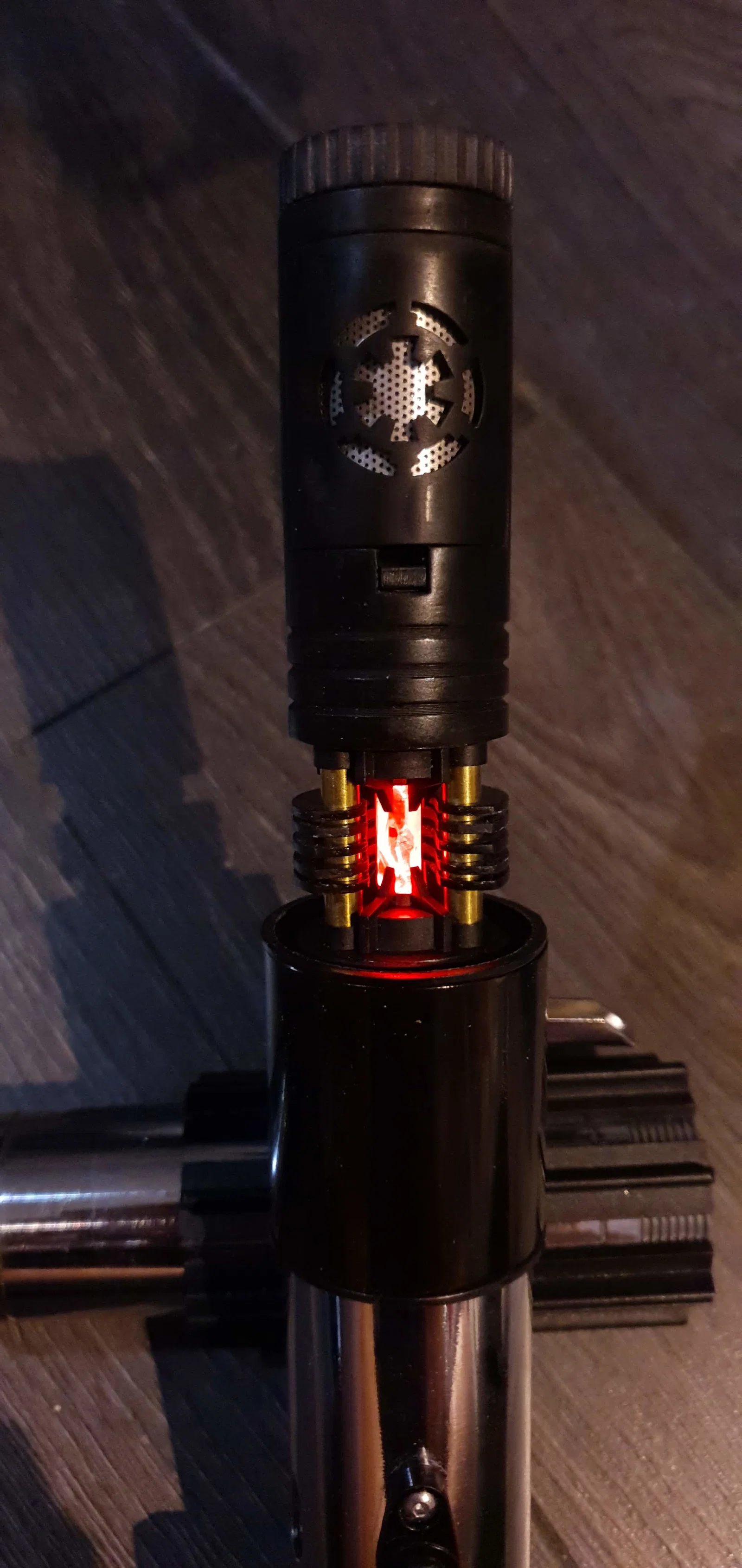

Crystal Chamber:

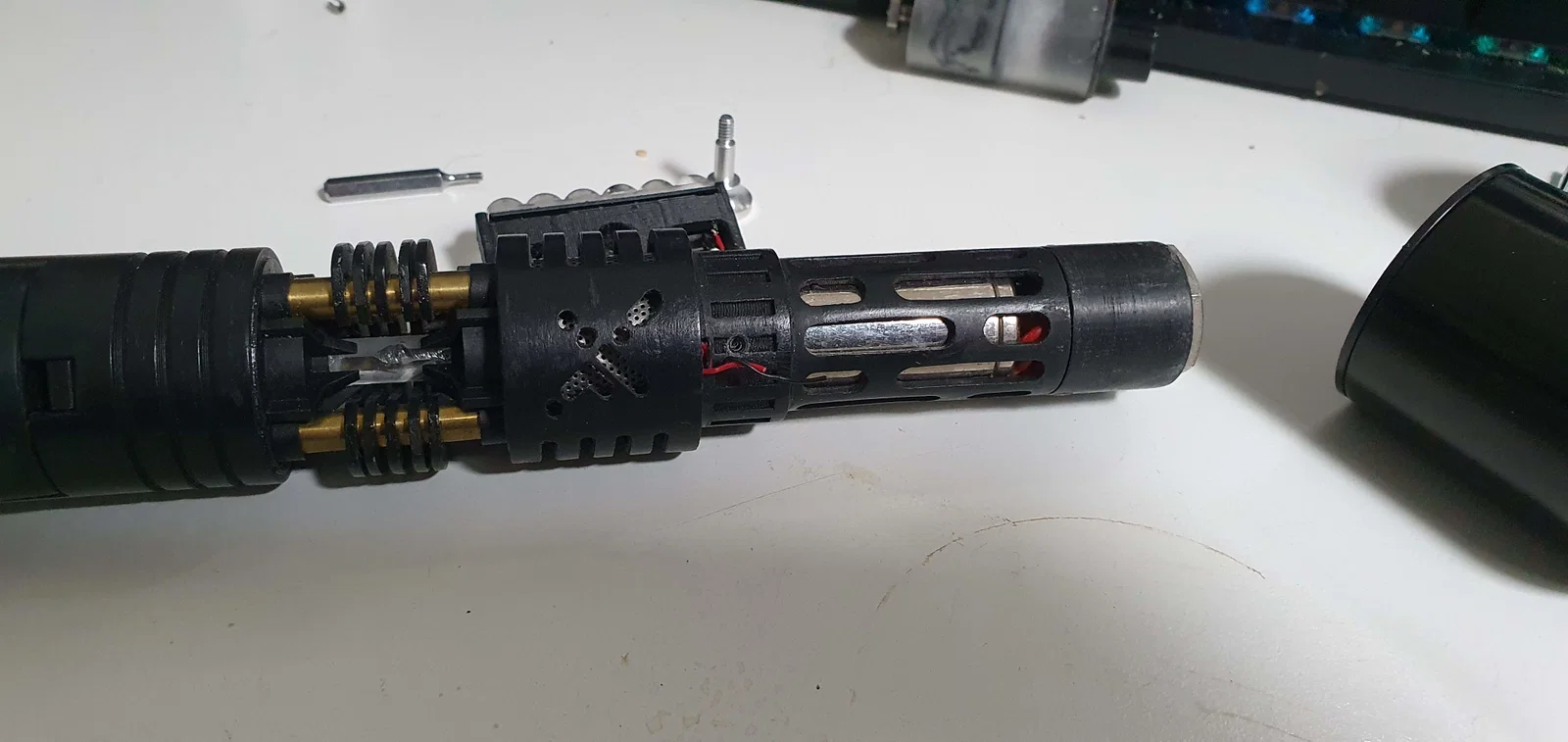

Mình dùng một viên thạch anh (quartz crystal) mua trên Amazon. Mỗi endstop của chamber có chừa chỗ cho LED 5mm, nên tuỳ anh em dùng hay không, hoặc sửa file scad cho LED 3mm, v.v. Ép/đẩy dính với nhau bằng ống đồng (brass tubes) cắt theo kích thước (phải thử fit và tổng chiều dài cho vừa).

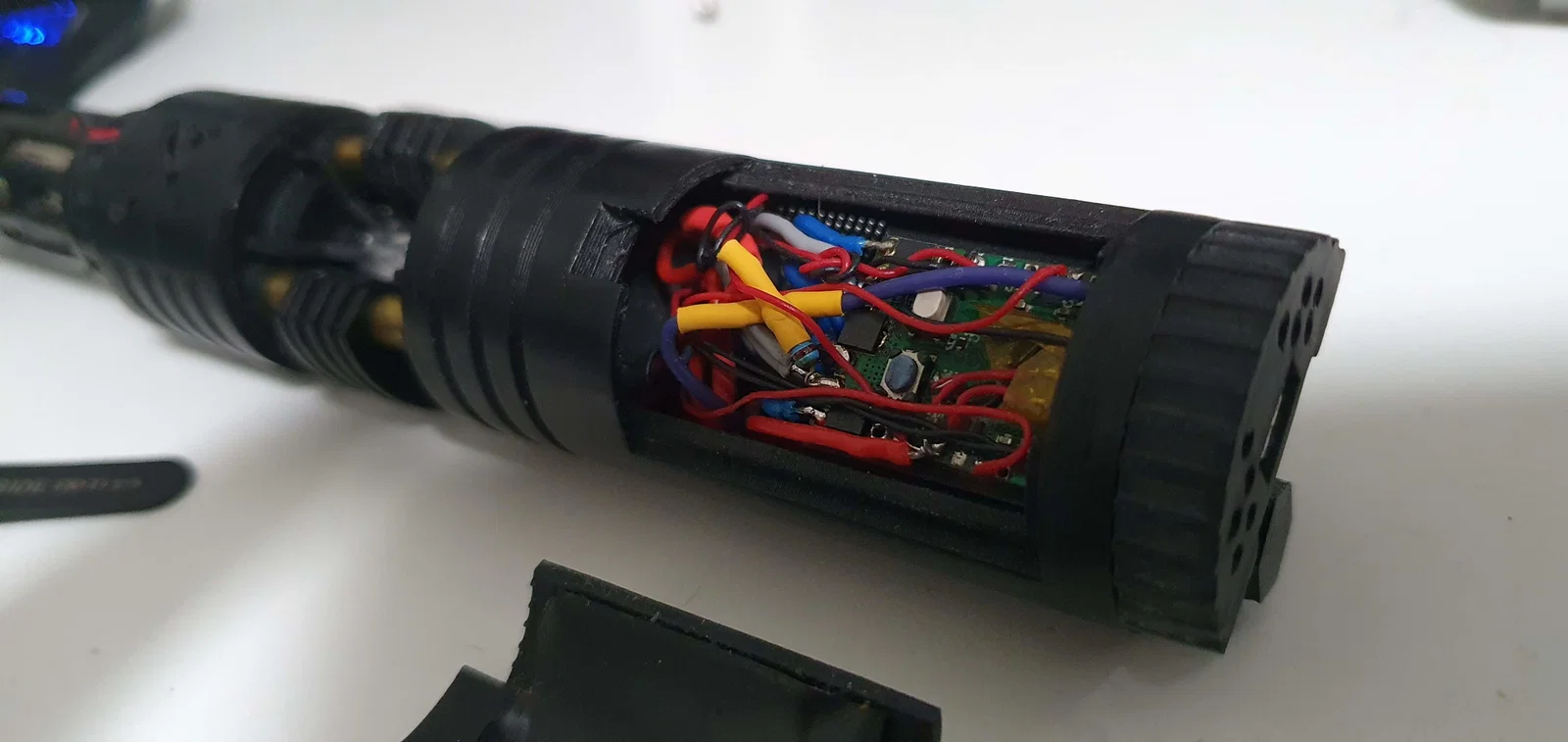

Rear Chassis:

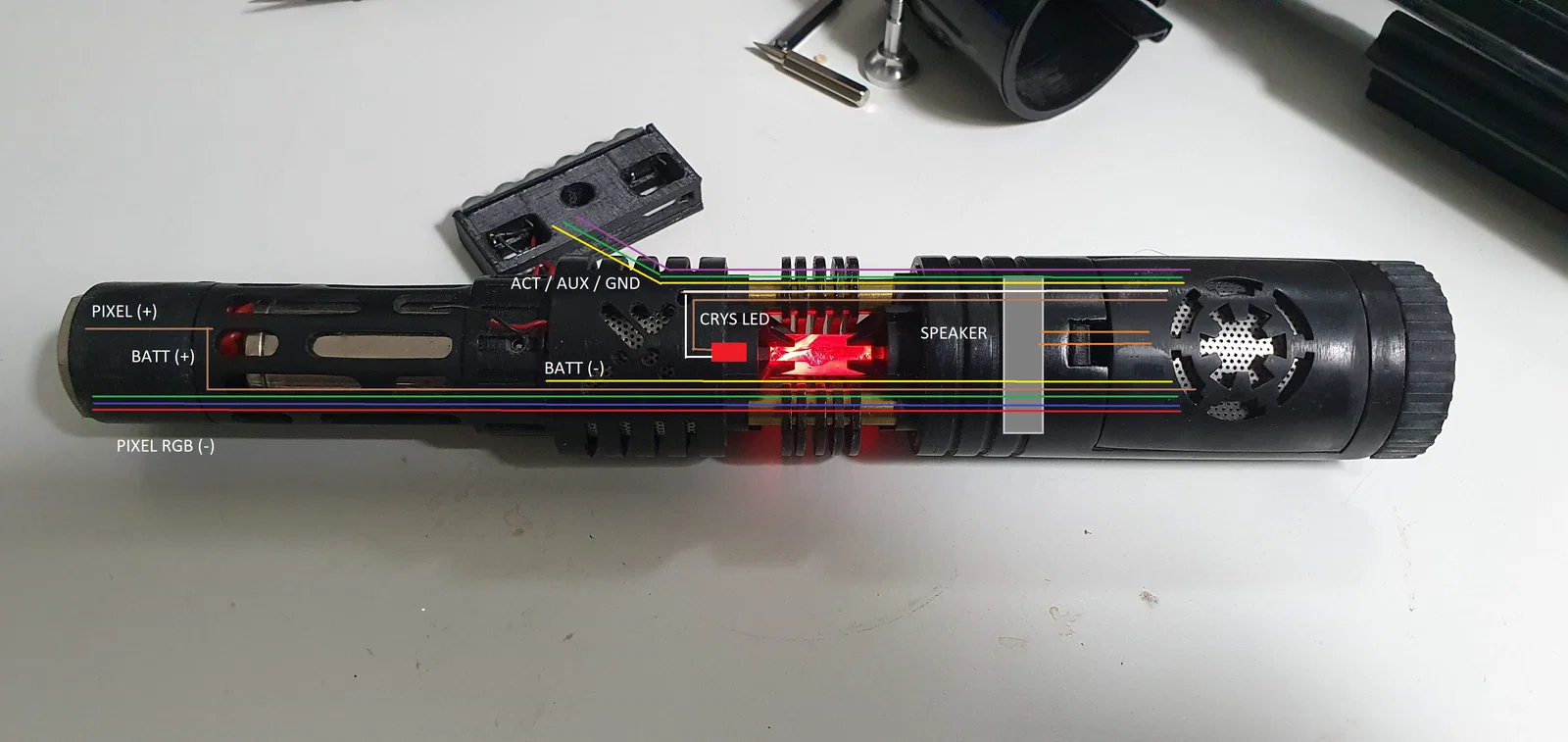

Loa (speaker) nằm trong rear chassis ngay phía sau crystal chamber, kiểu lắp hơi lệch (eccentric fit) để dây có thể đi bên dưới.

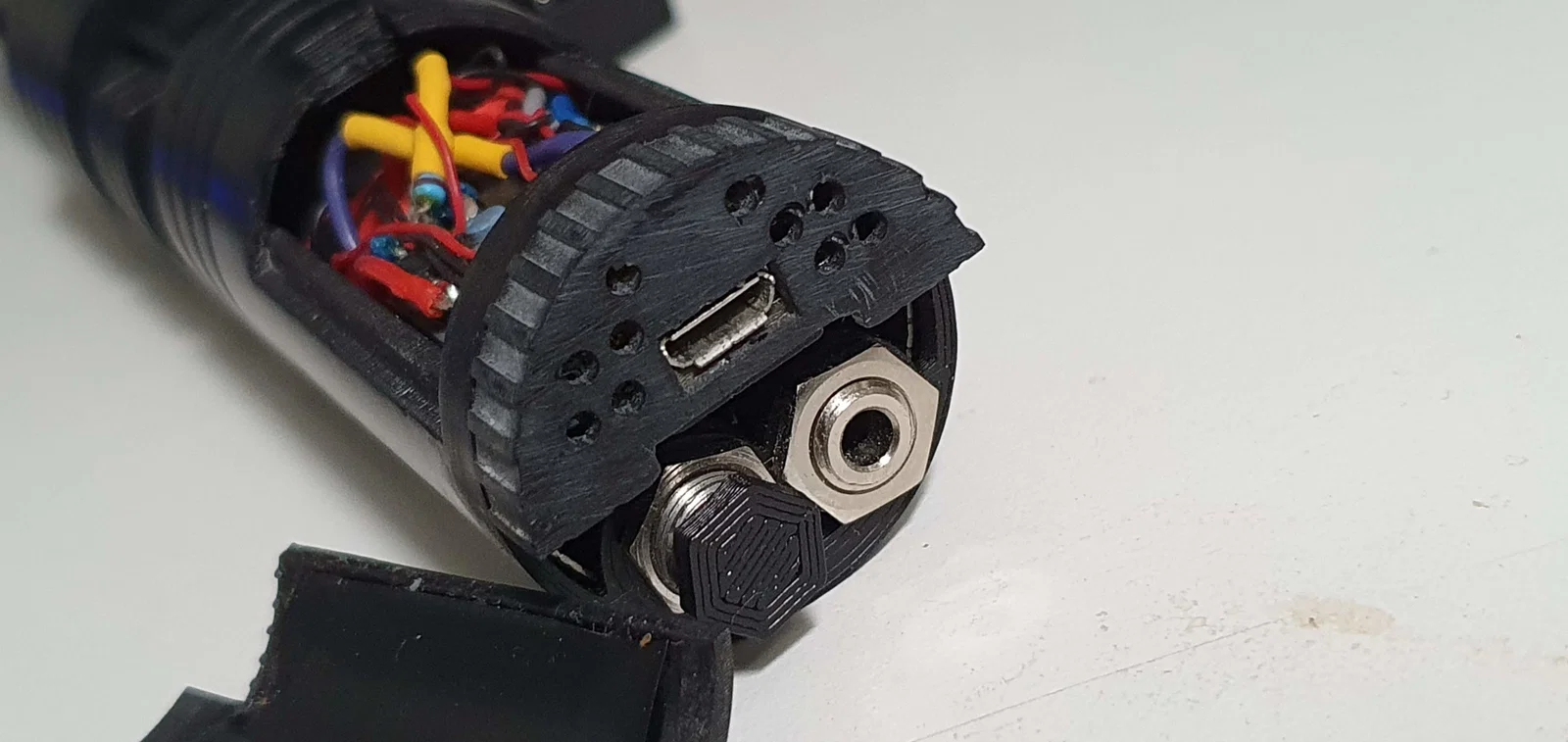

Khay card (card tray) nhận được proffie 2.0, trên bản của mình thì mình chỉ press-fit vào. Dưới đáy có 2 vòng để gắn rice port và charge jack.

File STL bị thiếu cửa access door và có thêm một miếng đỡ, in xong thì tháo ra sẽ dễ hơn là xài support auto.

Dán cái clip của access door vào cái stop, phần lip của cửa phải hướng xuống dưới.

Front Chassis:

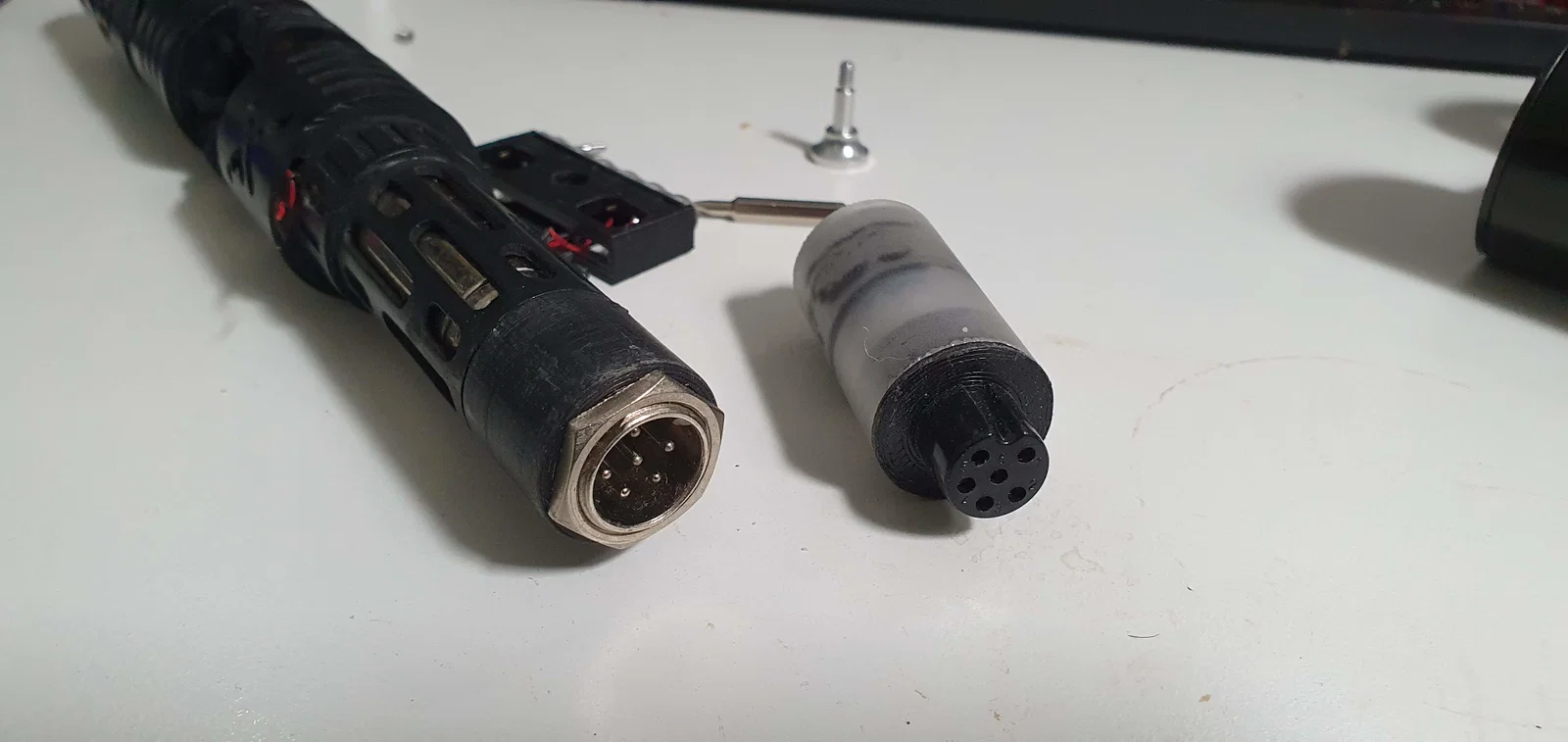

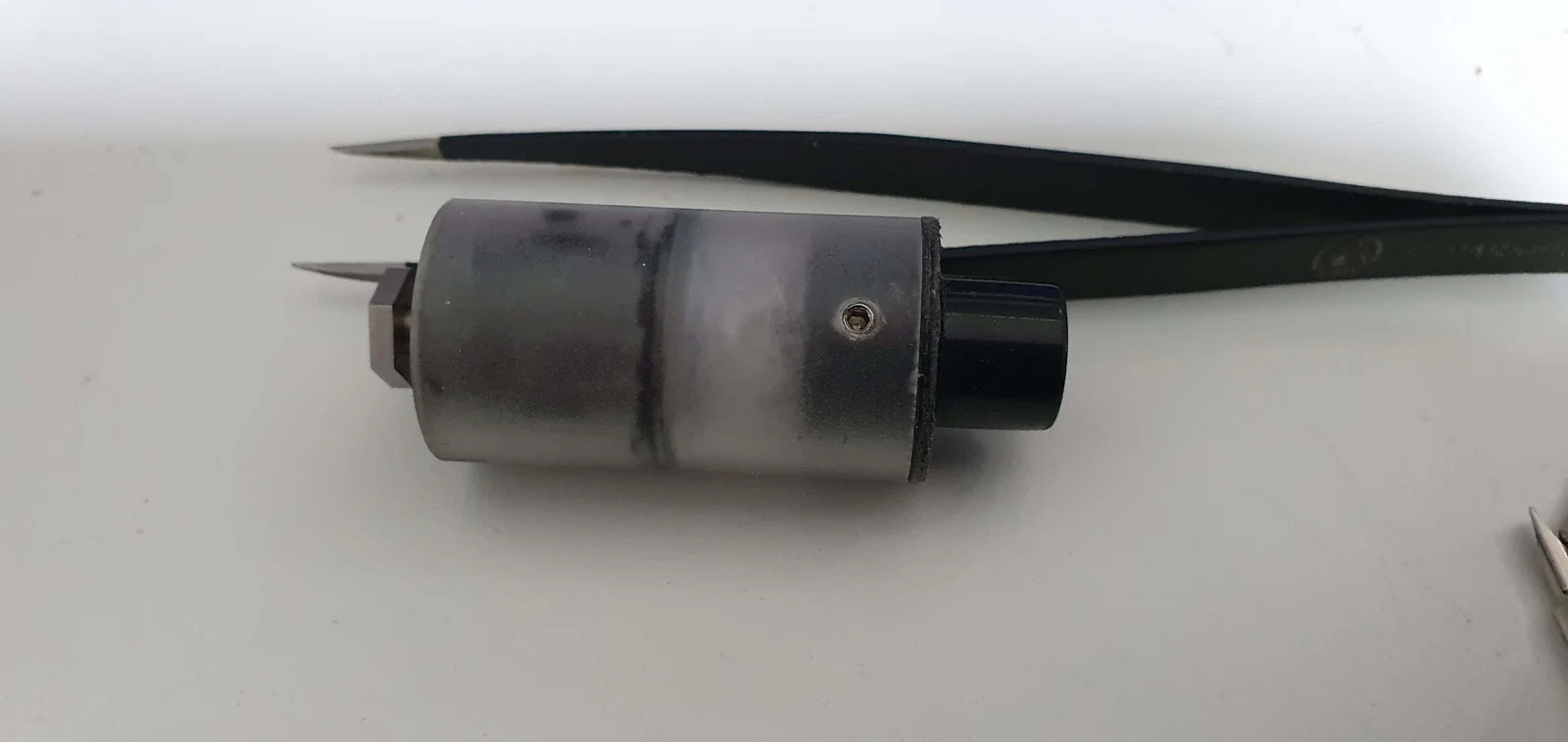

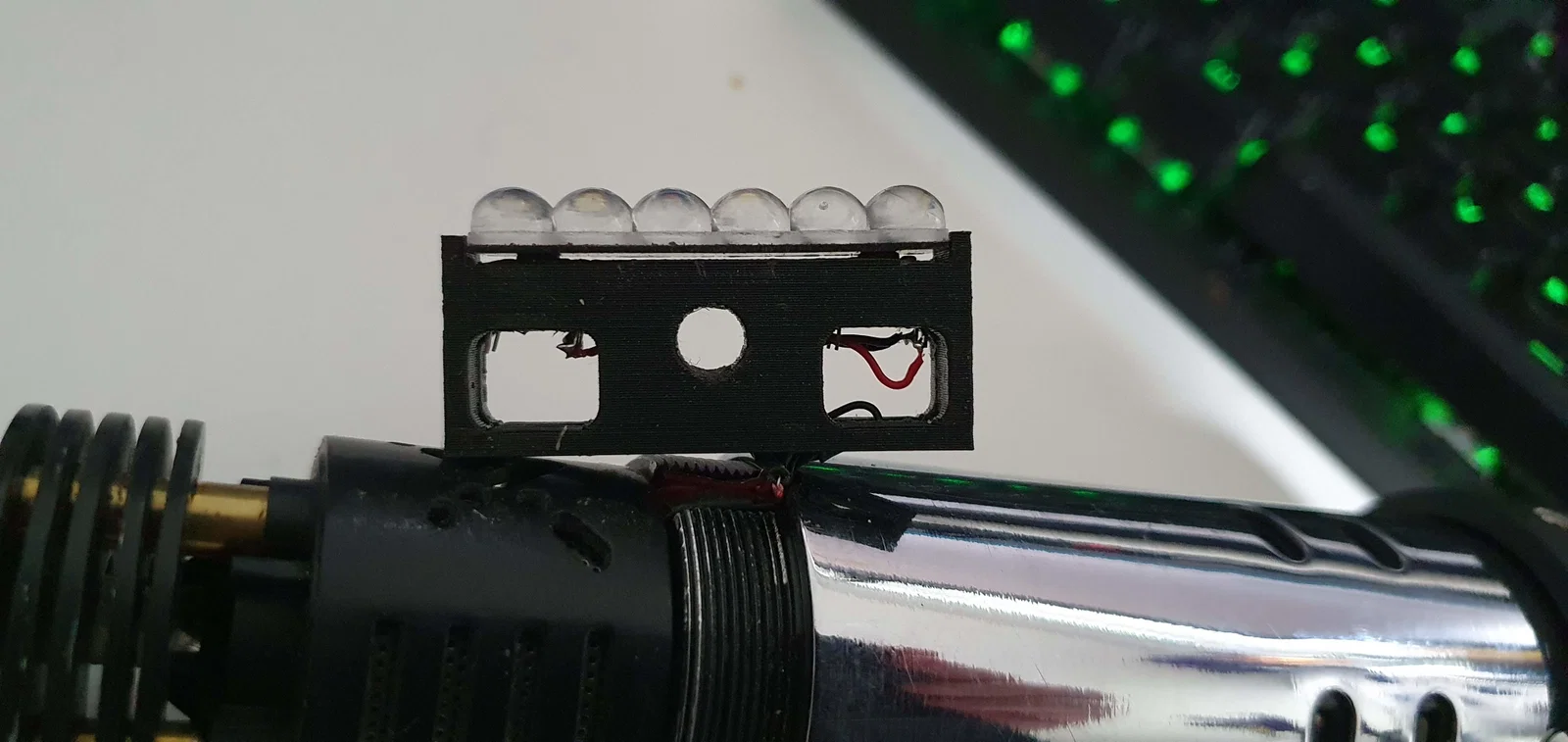

Có chỗ để đẩy cell 18650 lên tới tận trên, kèm một rãnh cho dây. Cái cap ban đầu thiết kế cho KR sabers pogo pin top cap, nhưng mình đổi qua connector GX16 vì thấy pogo pin không ổn định. Fit xong thì có thể dán cố định lại. Dây switch đi ra qua các lỗ ở miếng vòng dưới, chỗ có mấy biểu tượng nhìn giống tie fighter. Mình phải cắt một rãnh trong phần ren (hilt thread) để luồn dây tới switch; mình không muốn dùng top switch như đồ đi kèm, nhưng tuỳ anh em.

Mình có để kèm code nếu anh em muốn chỉnh hoặc đem adapt qua dự án khác.

*** Note for SCAD ***

Code hơi bừa bộn — gần như mọi thứ là variable ở đầu file, nhưng đôi lúc mình lười nên chắc vẫn có vài “magic numbers” nằm đâu đó. Nó không thật sự được set up để tuỳ biến cho dễ, nhưng đa số các món là module tách riêng, và có biến để điều khiển phần nào việc render các phần của hilt.
