Kẹp giữ dây cho nhôm định hình 30x30 mm (rãnh 8mm) kiểu Bosch
Kẹp nhựa gắn vào rãnh 8mm của nhôm định hình 30x30 kiểu “Bosch”. Lắp theo chiều dọc rồi xoay 90° để khóa. Khuyến nghị in PETG; PLA trong môi trường ẩm dễ giòn và có thể làm gãy cơ cấu lò xo.
Mô tả

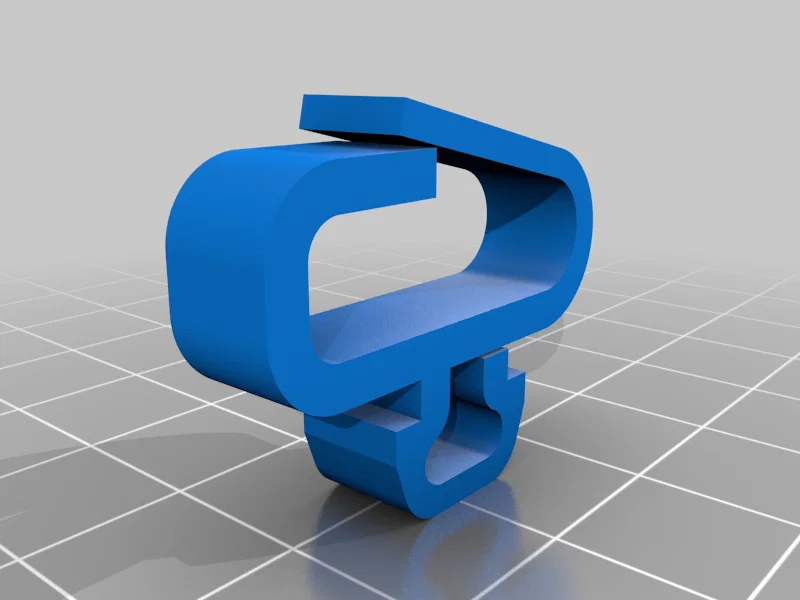

Kẹp nhựa này có thể lắp vào rãnh 8mm của thanh nhôm định hình 30x30 kiểu “Bosch”.
Cách gắn: đưa kẹp vào theo chiều dọc, rồi xoay 90 độ để khóa cố định. (Không cần trượt từ đầu thanh nhôm vào)

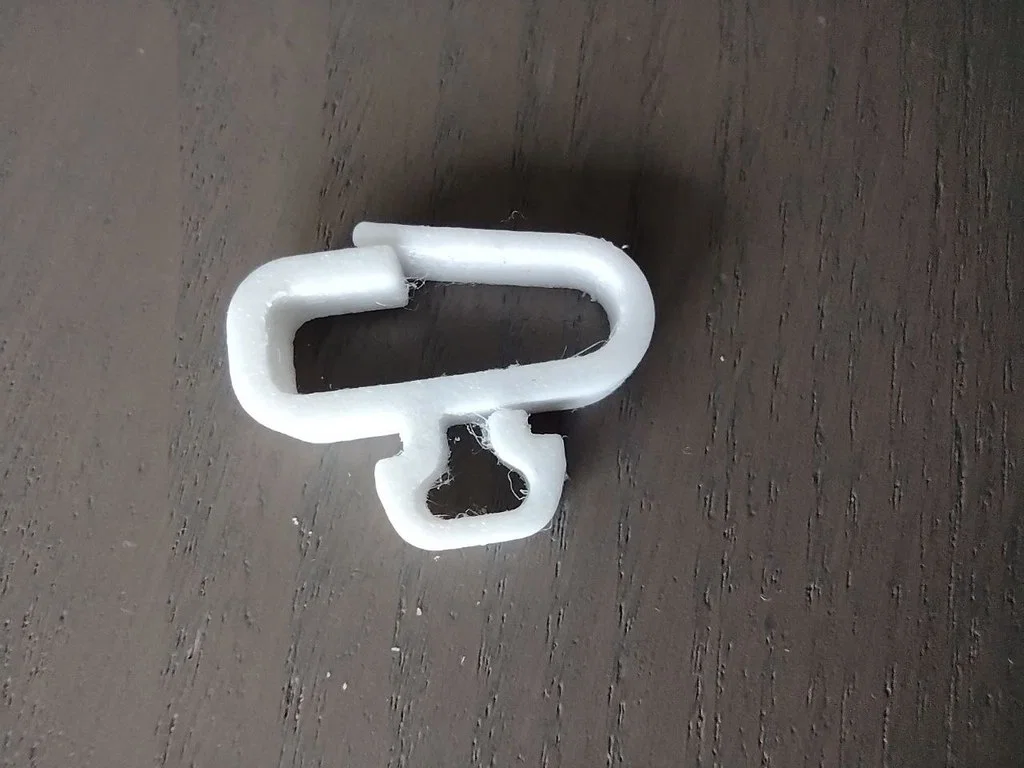

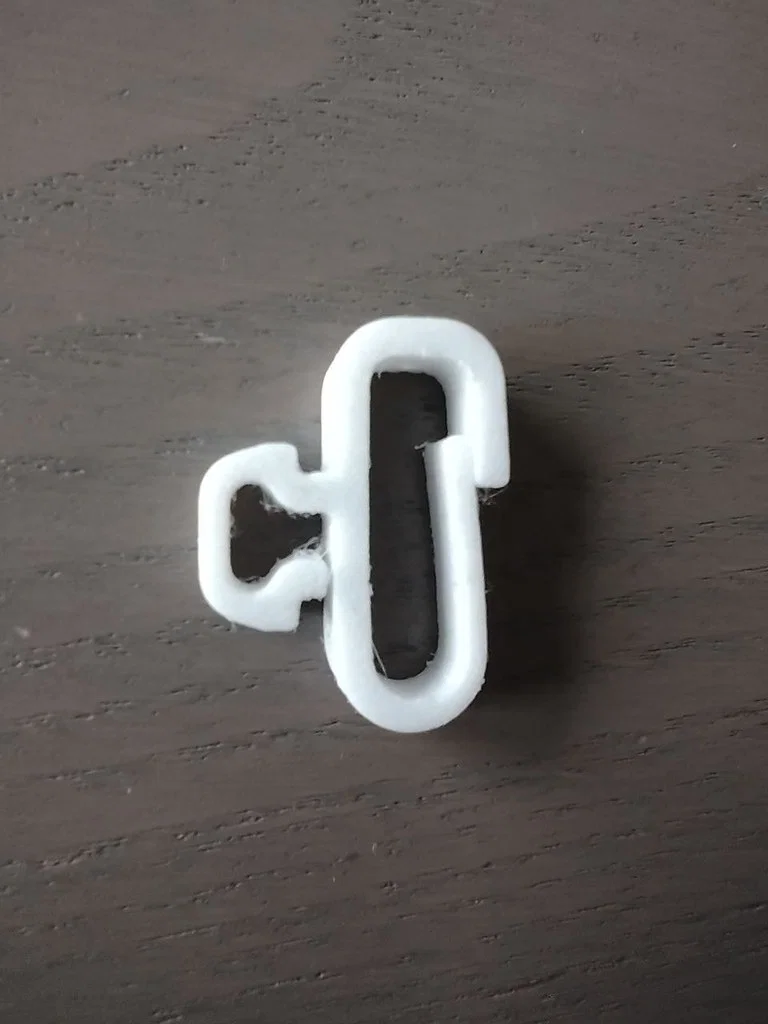

Khi vừa in xong, phần lẫy của kẹp nằm ở phía ngoài. Vui lòng uốn nhẹ phần lẫy dài hơn sang ngang và luồn/đưa nó vòng qua phần lẫy ngắn hơn để nó búng (snap) vào phía trong. Việc này tạo lực preload dạng lò xo, giúp kẹp giữ dây luôn đóng.
Nên in bằng PETG. Trong môi trường ẩm, PLA có thể bị giòn và cơ cấu lò xo có thể bị gãy.

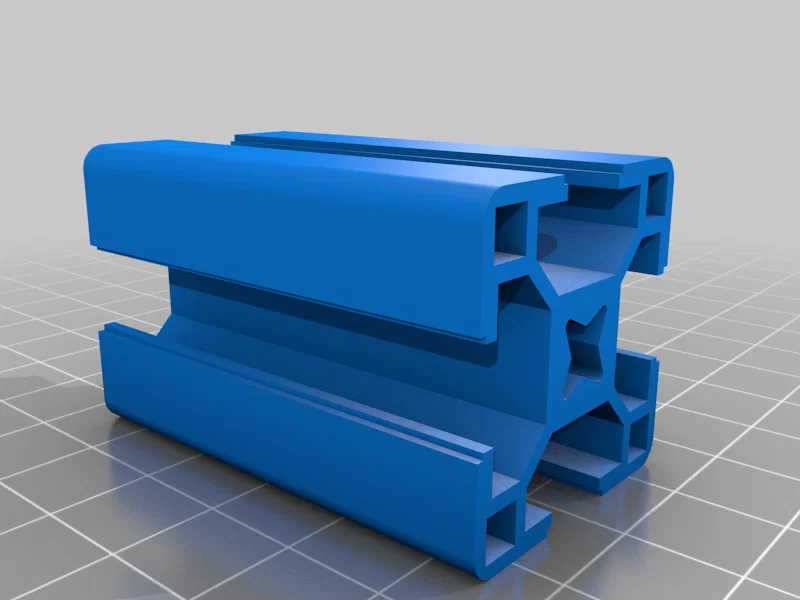

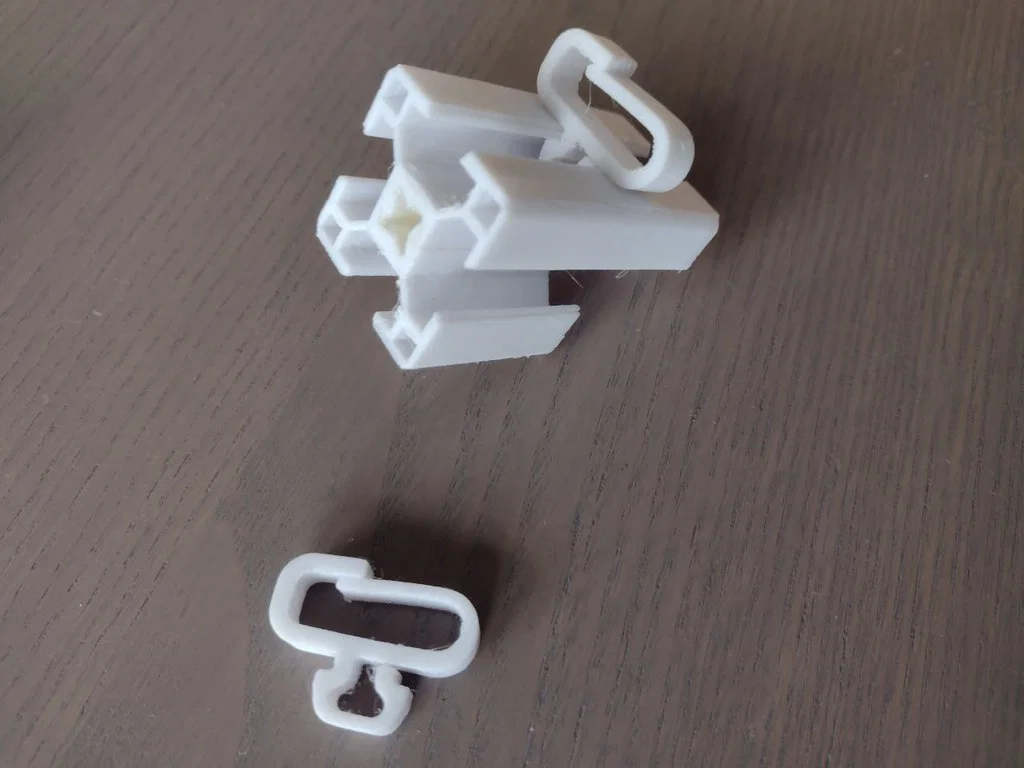

Có kèm một mẫu profile giả 30x30 mm để test. Mình cắt nó theo chiều dọc để dễ in và thêm khớp nối dove-tail.
Category: Organization
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
