Eos - Vỏ chuột tối giản dựa trên Logitech G402 Hyperion Fury

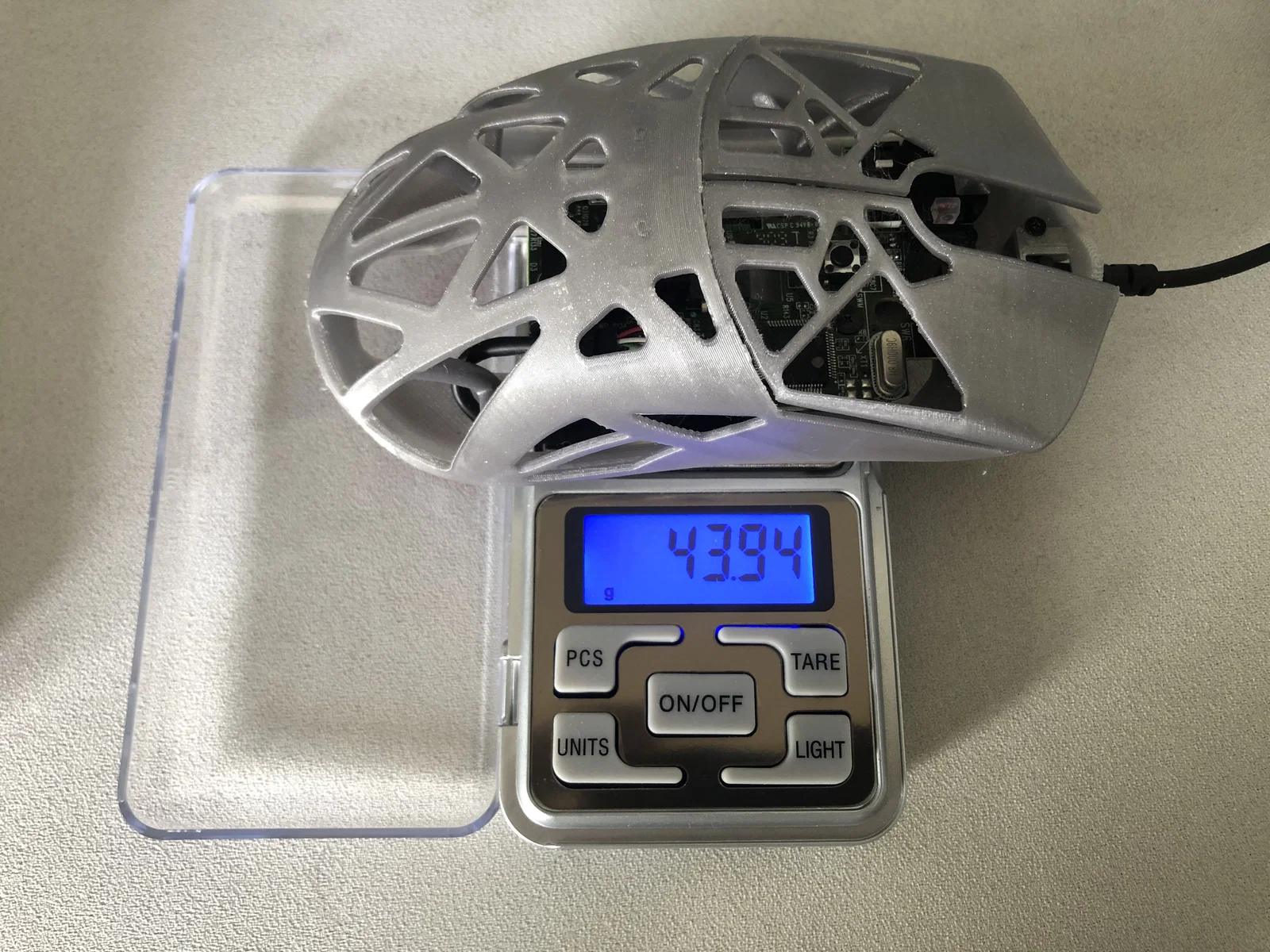

Khi làm dự án này, bạn nên tháo hàn (desolder) PCB có cụm nút hông để nó không bị lắc lư bên trong chuột và giúp chuột nhẹ hơn.

Cái này chắc cần máy in được cân chỉnh khá chuẩn.

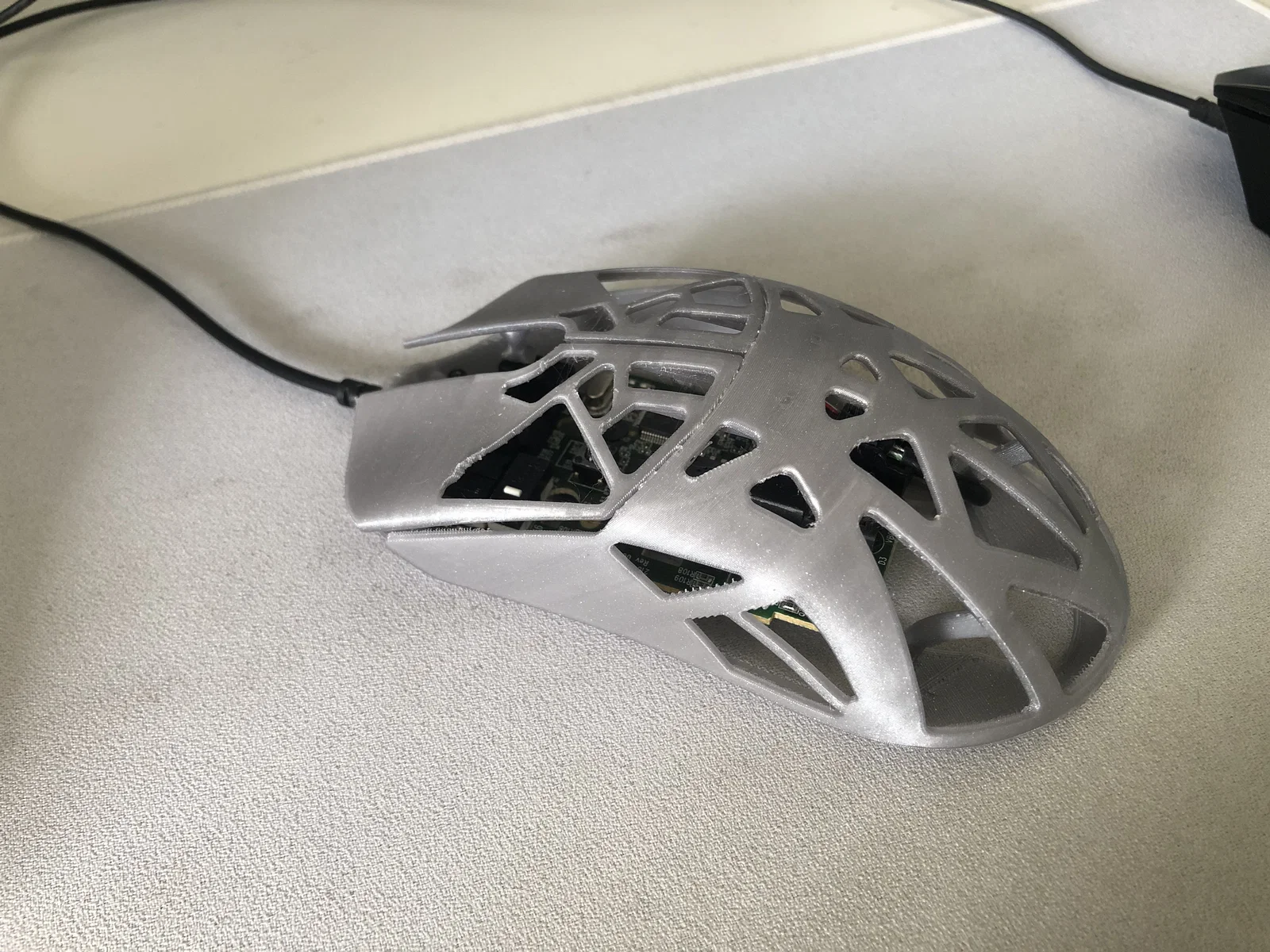

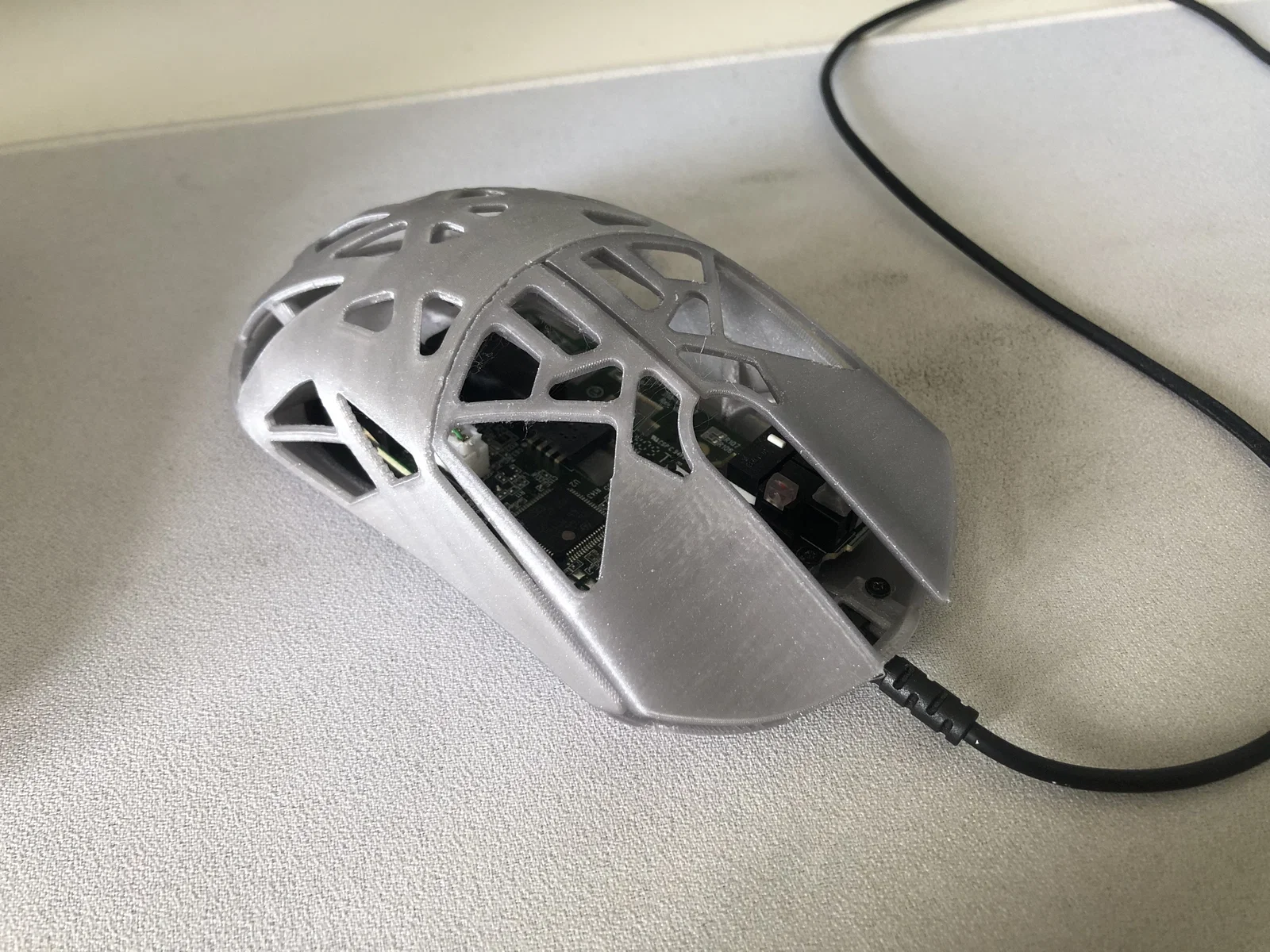

Eos là một con chuột kiểu rất “barebones”. Hiện tại chỉ có click trái và click phải.

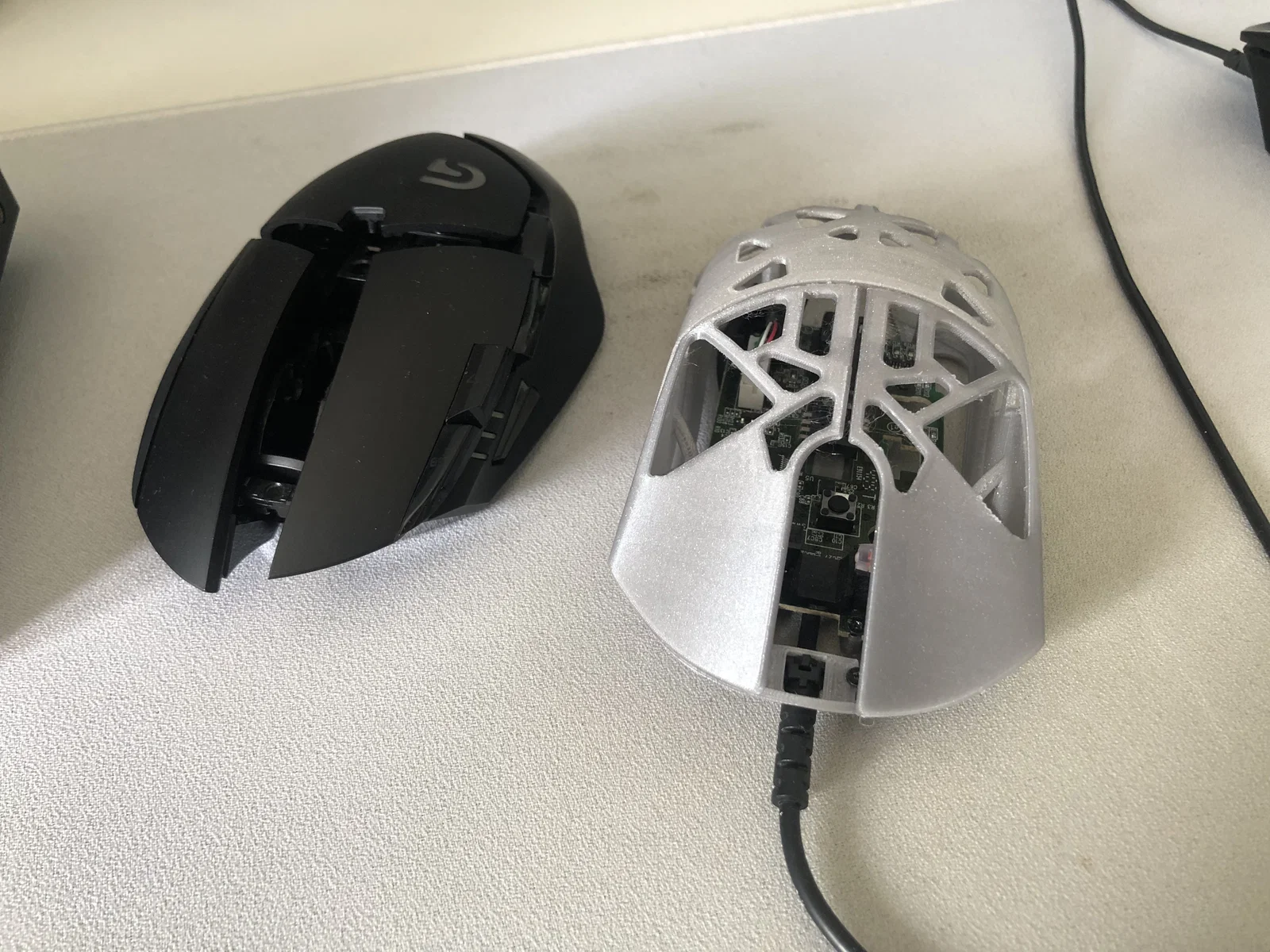

Điều kiện cần - một con Logitech G402 đã tháo rời. Bạn có thể dùng video này:

Về phần lắp ráp:

Tất cả linh kiện để lắp (trừ skates/feet) đều lấy từ Logitech G402.

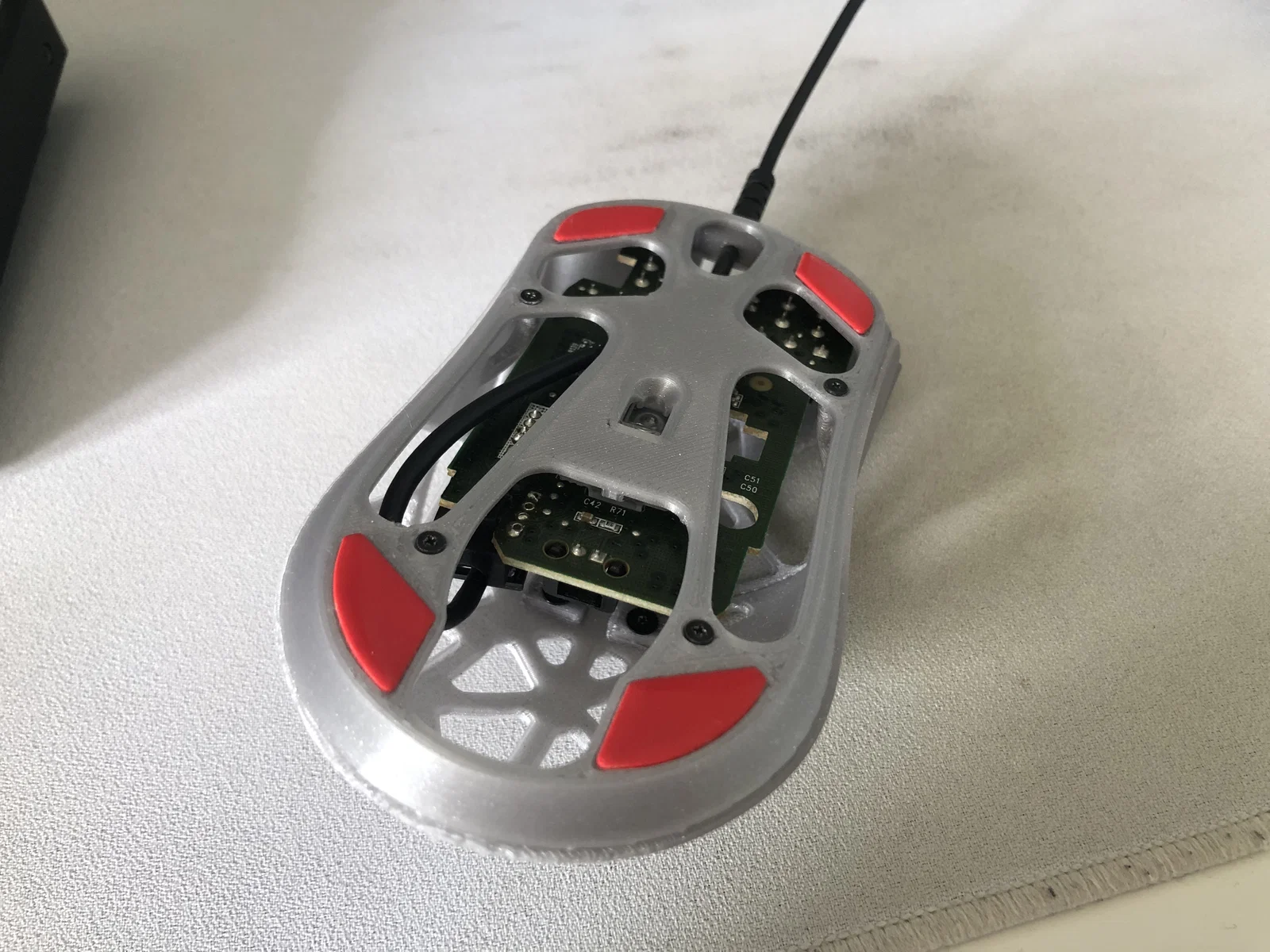

Mình dùng skates X-raypad Jade, nhưng skates nào theo form factor của Finalmouse cũng xài được. Nếu cần tạm thời, bạn có thể cắt các chấm tròn từ skates zin của chuột rồi đặt vào các hõm (impressions) dành cho skates.

Bạn cần 8 con vít dài và 3 con vít ngắn từ G402:

In 3D:

Mình đề xuất vật liệu như PLA hoặc ít nhất phải cứng tương đương. PETG bị dẻo quá cho bản in này, làm chuột không còn cảm giác cứng cáp.

Có thể có nhiều cách in khác, nhưng mình làm như sau (các file STEP chắc đã được đặt đúng hướng sẵn).

Base - Base nên in nằm phẳng, có supports ở những vị trí đặt feet/skates. Cũng có một phiên bản base mỏng hơn một chút và không có hõm cho skates. Cái này sẽ giúp sensor ở đúng chiều cao.

Shell - Shell in nghiêng 45 độ, thêm supports dưới các lỗ bắt vít và những chỗ nhìn thấy cần thiết.

Cable Fixture - Phần này cứ in nằm phẳng là được.

Clicks - Nên in theo phương dọc, đặt supports ở các trụ (poles) chạm vào switches và có thể thêm supports để nó không bị xê dịch khi in. Nói chung thấy chỗ nào cần thì thêm supports.

Lắp ráp:

Tùy chọn - Tháo hàn nút hông

Bắt PCB lên Base và bắt Cable Fixture vào phần trước của chuột

Bắt Clicks vào Shell

Bắt Shell vào Base và dán skates
