Nike Smoke Extreme! - Tên lửa mô hình

Xin lỗi mọi người vì vụ SNAFU với phần chóp mũi (nosecone).

Giới thiệu:

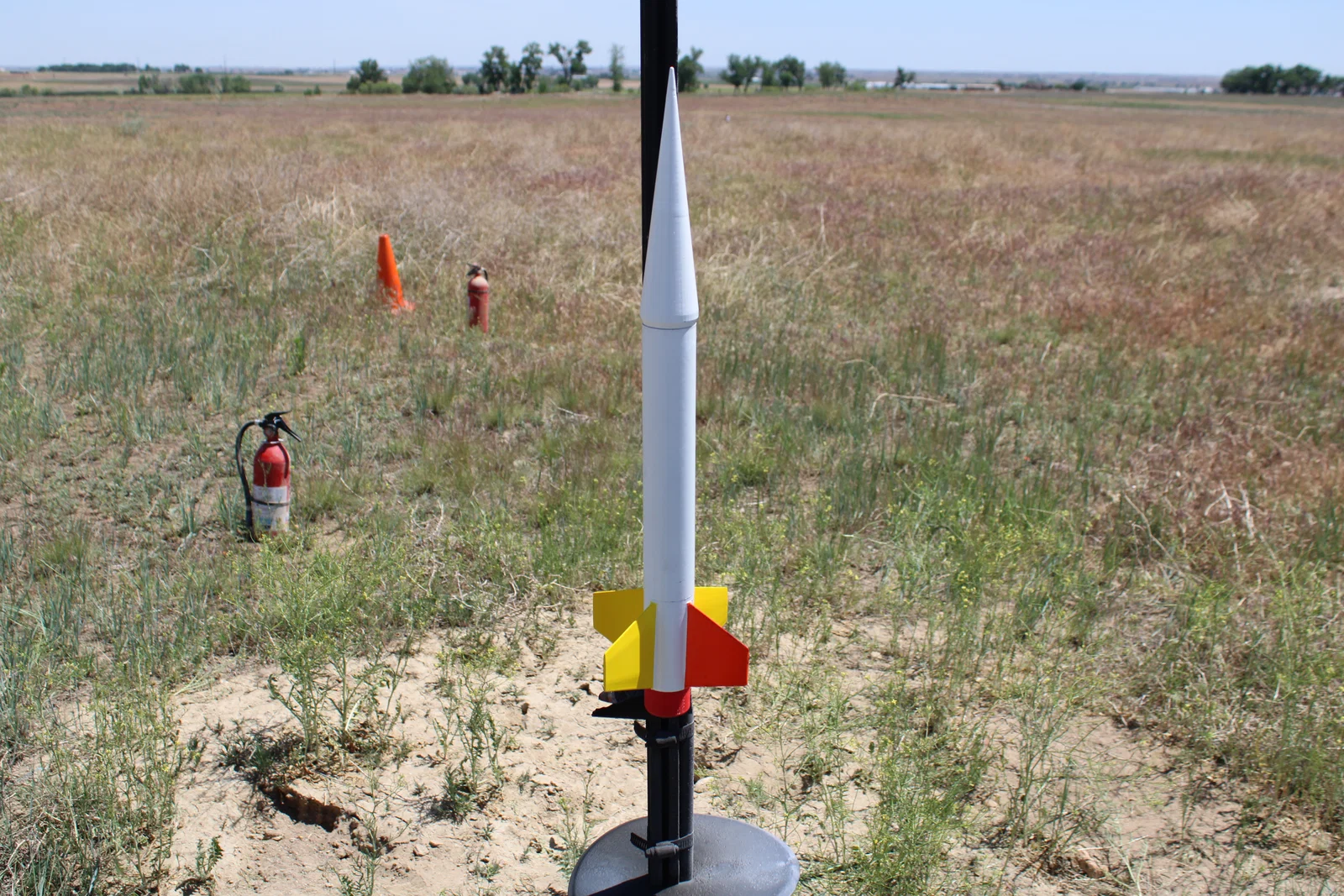

Dòng Extreme Series của Builders Kits được thiết kế để in, lắp ráp và bay một cách dễ dàng. Những tên lửa này có thể bay với motor công suất thấp ở công viên, hoặc dùng motor 24/29mm mạnh hơn. Thường thì một Estes F15 có thể đưa tên lửa lên hơn 1000 ft, nên mới gọi là Extreme.

Phần thi công khá đơn giản. Cụm ống cánh (fin can) là nhựa đặc, có các khe để gắn cánh bằng epoxy. Mình cũng có kèm một bản fincan liền khối có sẵn cánh gắn chung. Đường kính trong của fin can được thiết kế để lót vừa một ống motor 29mm. Giữa ống này và fin can có một rãnh nhỏ để luồn một đoạn dây Kevlar kite string (~1mm). Phần này cũng nên dán epoxy luôn.

Vòng giữ motor (motor retention ring) sẽ trượt vào đầu ống motor và dán cố định bằng epoxy. Nose cone có thể bay theo 2 cấu hình: có electronics sled hoặc dùng plug. Hai phần này giống nhau, chỉ khác là plug không có tích hợp sled. Cả hai đều nhận được eye-bolt ¼-20. Cả hai cũng có 2 lỗ để thông áp cho altimeter và để luồn e-match cho triển khai điện tử (electronic deployment).

Ngoài ra còn có file mô phỏng OpenRocket chi tiết, kèm danh sách motor tiềm năng có thể dùng. Bạn nên tải gói phụ kiện tại ĐÂY. Tất cả các bộ phận này có thể hoán đổi dùng chung với BT60 Extreme Builder's kits và được thiết kế theo chuẩn ống thân BT60 của Estes.

Nếu bạn in và thấy thích mẫu này, cân nhắc bấm LIKE (Heart) và đăng một Make nha. Việc đó giúp mình rất nhiều, và mình cũng rất muốn thấy các bản build khác từ mẫu này.

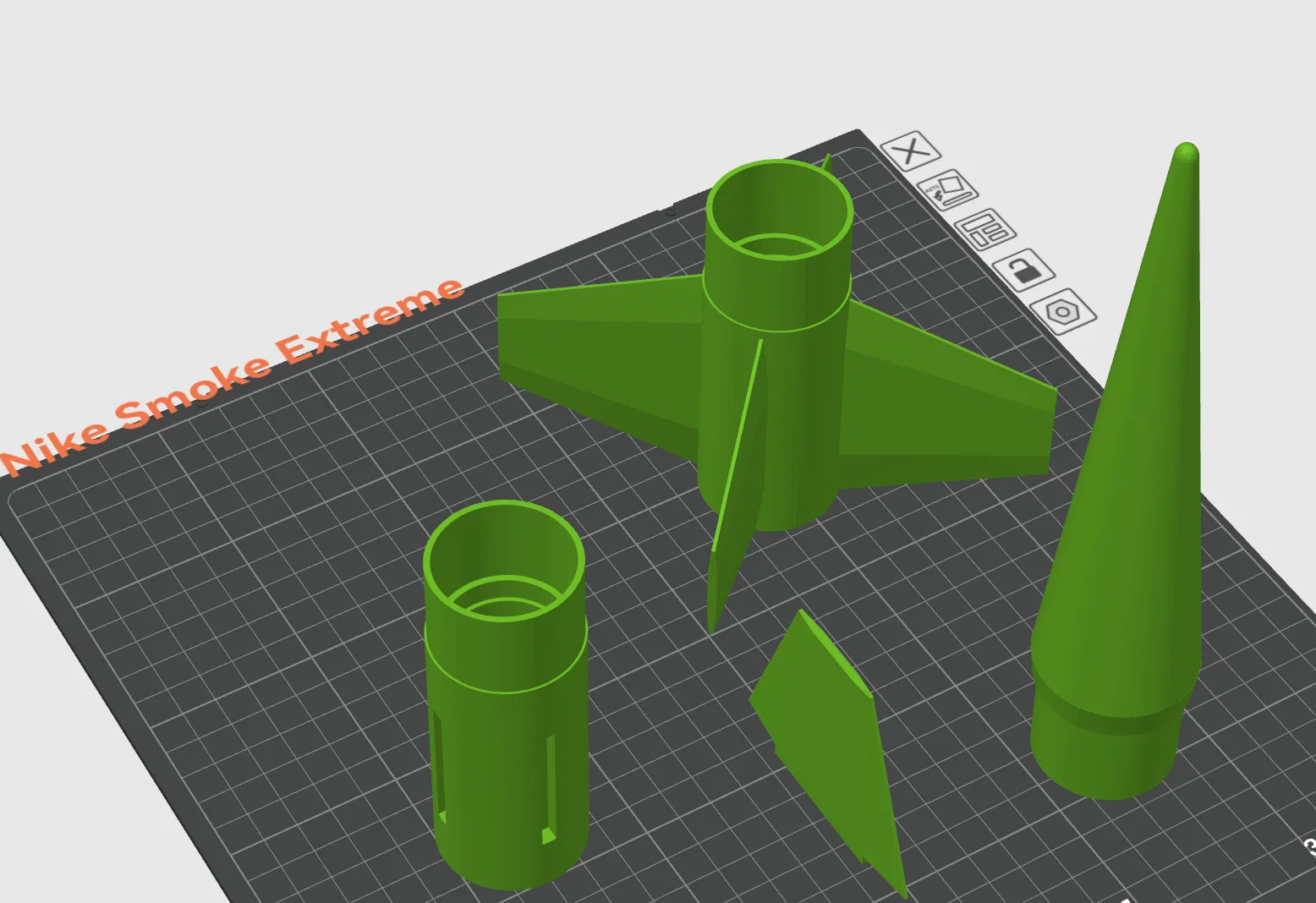

Các model bao gồm:

• Nosecone
• Fincan có khe để gắn cánh
• Cánh (in 4 cái) - Lấy cảm hứng từ
• Fincan liền khối (tuỳ chọn) - Cần support
• File mô phỏng OpenRocket (WIP)

Phụ kiện (xem tại đây):

• Electronics bay Sled
• Nosecone Plug
• Motor Retainer ring và cap
• BT60 Tube Cutter
• 1010 Rail Guides và Buttons - Chọn loại bạn thích
• ¼-in Launch Lugs - Bản ngắn và dài

Vật liệu cần có:

• Ống thân BT60 Estes
• Khoảng 6 ft hoặc 1800mm dây shock cord Kevlar – đường kính khoảng 1mm. Mình dùng Emma Kite String bằng Kevlar từ Amazon
• Ống 29mm Motor Mount tubing (MMT) - mình dùng ống LOC, nhưng Estes hay Apogee cũng được
• Epoxy 15 phút (hoặc lâu hơn)
• Eye-bolt ¼-20 (một hoặc hai cái) cho sled/plug
• Dù 18in và wadding hoặc fire blankie

Hướng dẫn lắp ráp:

Trước khi bắt đầu, đọc kỹ phần này. Nếu chỗ nào chưa rõ, nhắn mình. Mình sẵn sàng trả lời câu hỏi.

Tuỳ chọn: Với fincan liền khối, bạn cân nhắc thêm fillet cho cánh để tăng độ bền và khí động học.

Bắt đầu với fin can: ống motor (MMT) nên dài bằng chiều dài fin can cộng thêm vòng giữ (retaining ring). Mình gợi ý dùng ống dài dư, sau khi dán MMT và ring xong thì cắt phần dư ngay tại vị trí ring. Thử lắp khô (dry fit) MMT vào fin can. Nếu gặp lực cản vừa phải, hãy chà nhám mặt trong fin can hoặc chà nhám/bóc lớp ngoài của ống motor cho tới khi trượt vào được mà không bị gập (kink). Nếu ống bị gập, motor sẽ khó nhét vào và có thể bị kẹt sau khi bay.

Khi dry fit ổn rồi, luồn một đầu shock cord từ phía trước (forward end) xuống cho tới khi còn thò ra phía sau khoảng 25mm (1 in). Quét một lớp epoxy mỏng ở đầu sau (aft end) của MMT và trượt ống vào từ phía trước cho tới khi đầu ống thò ra phía sau khoảng 15mm. Bạn phải canh shock cord nằm đúng rãnh bên trong được thiết kế để chứa nó. Lấy retention ring, trượt vào đầu ống rồi đẩy lên cho tới khi ring tựa sát vào đuôi fin can, kẹp giữ shock cord. Canh thẳng và đảm bảo mọi thứ ngồi đúng vị trí, rồi để khô. Lau sạch epoxy dư trên fin can, retention ring, hoặc bên trong MMT bằng Rubbing Alcohol.

Tiếp theo, bạn sẽ cần khoảng ~9-in (228mm) ống thân Estes BT60. Dùng body tube cutter đi kèm để cắt đúng chiều dài mong muốn. Bạn cũng có thể cắt lại cho chuẩn sau khi lắp xong (cái của mình khoảng 9 inches). Quét một lớp mỏng epoxy vào mặt trong phần đuôi của ống, rồi trượt ống chụp lên fin can. Xoay nhẹ để epoxy phủ đều. Nhớ luồn shock cord xuyên qua.

Tuyên bố miễn trừ kiểu “cảnh sát an toàn”:

Chơi rocketry là một thú vui an toàn và rất đã. Khi có kiến thức và kinh nghiệm, bạn sẽ cảm nhận được cảm giác phóng một quả tên lửa lên cao hàng ngàn feet—khó có trải nghiệm nào giống vậy.

Tuy nhiên, bạn phải tự chịu trách nhiệm với những tên lửa bạn phóng. Nếu bạn lắp và bay một trong các tên lửa này, bạn nên hiểu NAR Safety Code và các rủi ro tiềm ẩn khi phóng bất kỳ tên lửa nào, đặc biệt là các mẫu này. Chúng không được thiết kế để làm đồ chơi. Đây là tên lửa thật, có thể bay rất cao và mang năng lượng đáng kể. Mẫu này hướng tới người chơi rocketry có kinh nghiệm, hiểu rủi ro và biết cách giảm thiểu vấn đề nhờ trải nghiệm. Khi bạn in và bay mẫu này, bạn tự chịu mọi rủi ro. Bạn hoàn toàn chịu trách nhiệm cho mọi kết quả ngoài ý muốn và đồng ý không quy trách nhiệm pháp lý cho mình hay bất kỳ nhà sản xuất nào. Mình khuyên bạn tham gia NAR hoặc Tripoli, tham gia câu lạc bộ, và hỏi thật nhiều. Phóng tên lửa với tư cách thành viên NAR/TRA tại sự kiện được chứng nhận sẽ có bảo hiểm mà bạn sẽ không có khi phóng ở công viên. </end of Safety Rant>
