Bộ trưng bày dao gấp gắn tường dạng mô-đun

Vì Sao Nên Dùng Mẫu Này?

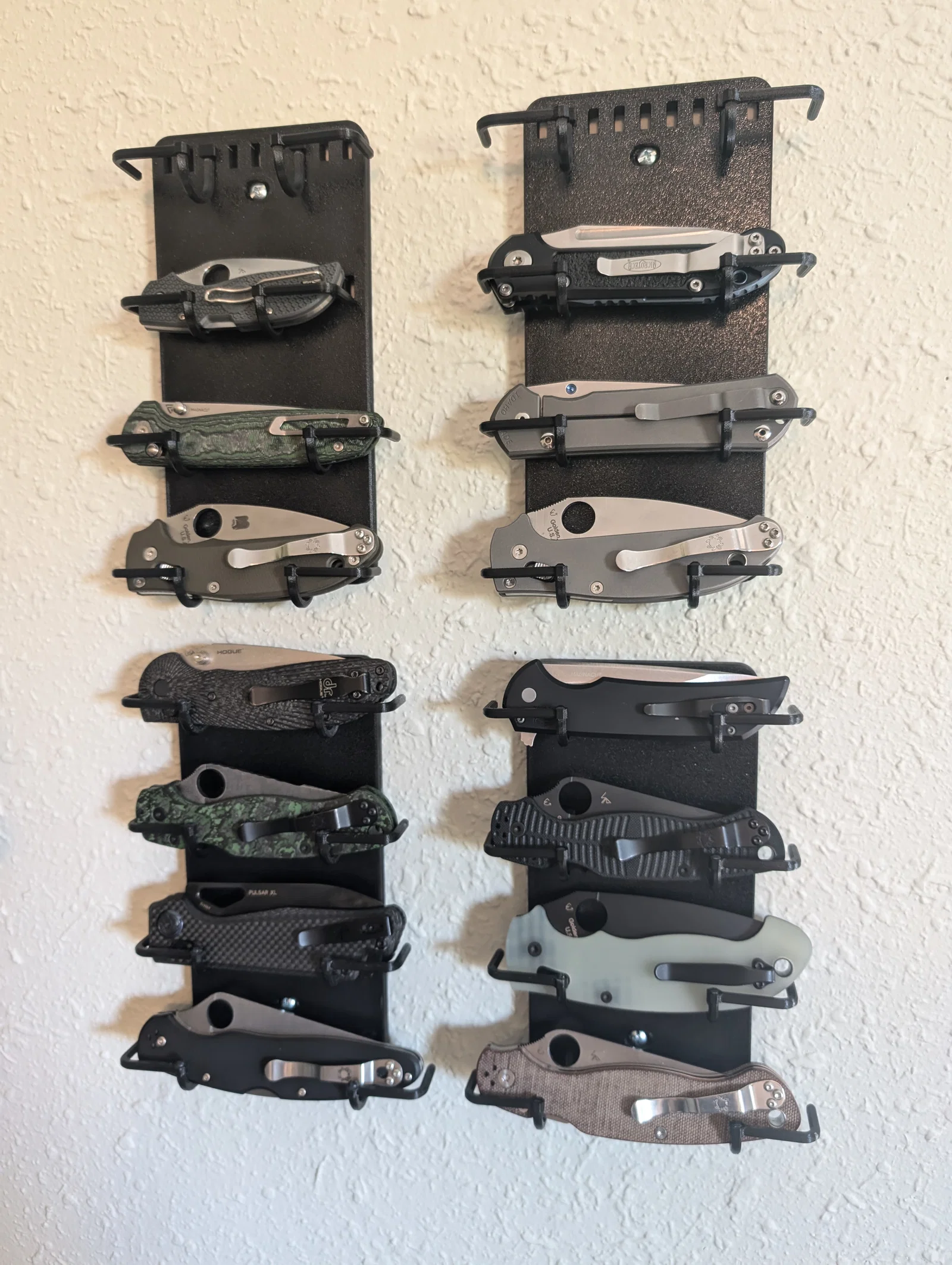

Bộ trưng bày gắn tường dạng mô-đun này giúp bạn khoe bộ sưu tập dao gấp theo cách an toàn và nhìn rất gọn đẹp.

Bối Cảnh

Mình có một bộ sưu tập dao gấp, và mình muốn một lựa chọn lưu trữ/trưng bày tốt hơn so với các hộp Pelican mình đang dùng. Với mình, một giải pháp lưu trữ lý tưởng nên có các điểm sau:

• Tối giản để không che khuất hay làm mất sự chú ý khỏi những con dao.
• Có thể điều chỉnh để phù hợp nhiều loại dao với hình dáng và kích thước khác nhau.
• Có thể mở rộng để thêm chỗ khi cần.
• An toàn trước việc vô tình chạm trúng, động đất, hoặc các rủi ro hợp lý có thể lường trước khác.
• Dễ lắp và tháo.

Sau vài vòng chỉnh sửa và thử nghiệm, mình khá hài lòng với hệ thống này và cách nó đáp ứng các yêu cầu thiết kế của mình. Có thể sẽ có thêm cập nhật và cải tiến, nhưng ở phiên bản hiện tại thì hệ thống đã hoạt động rất ngon.

Cách Hoạt Động

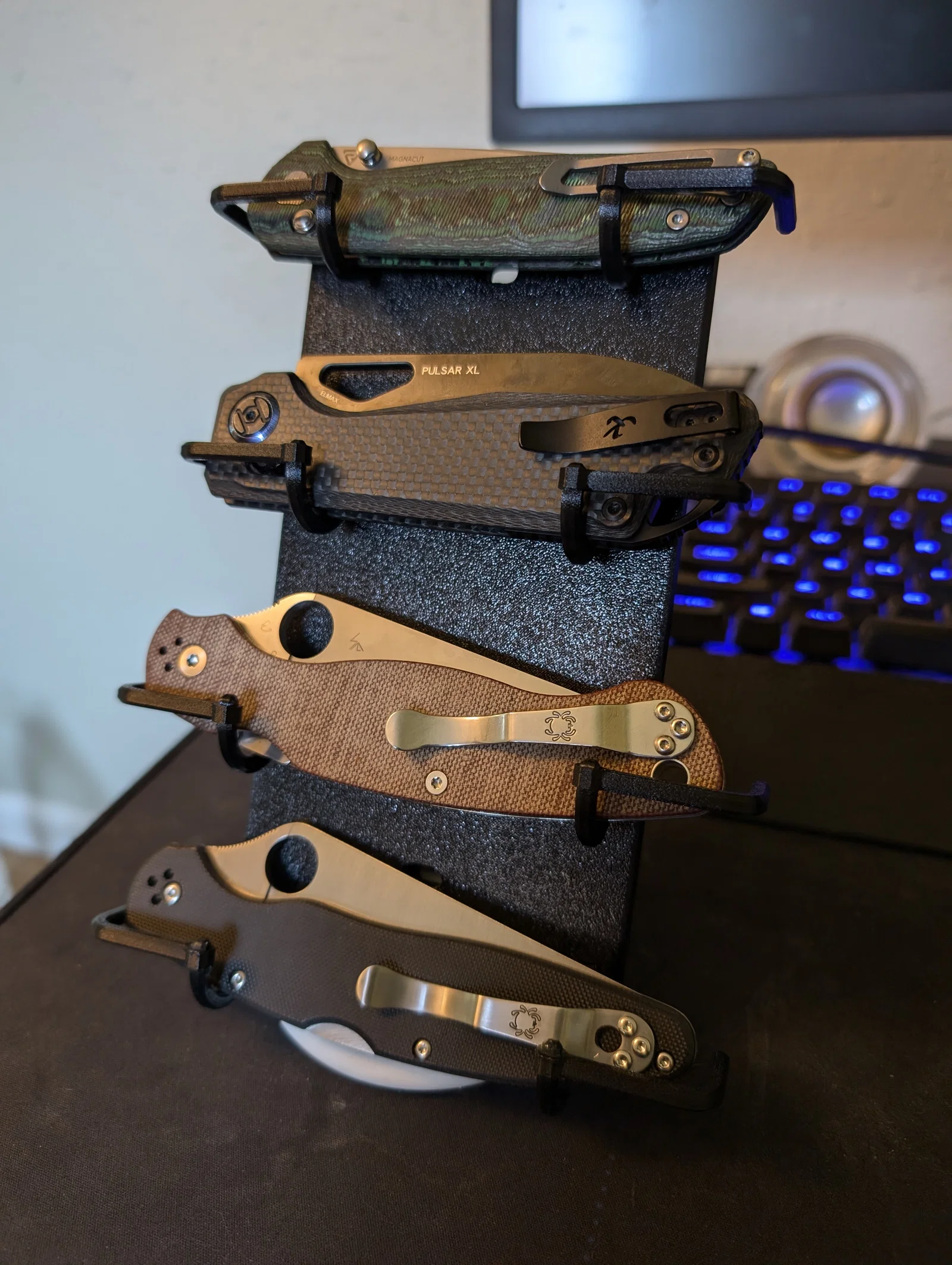

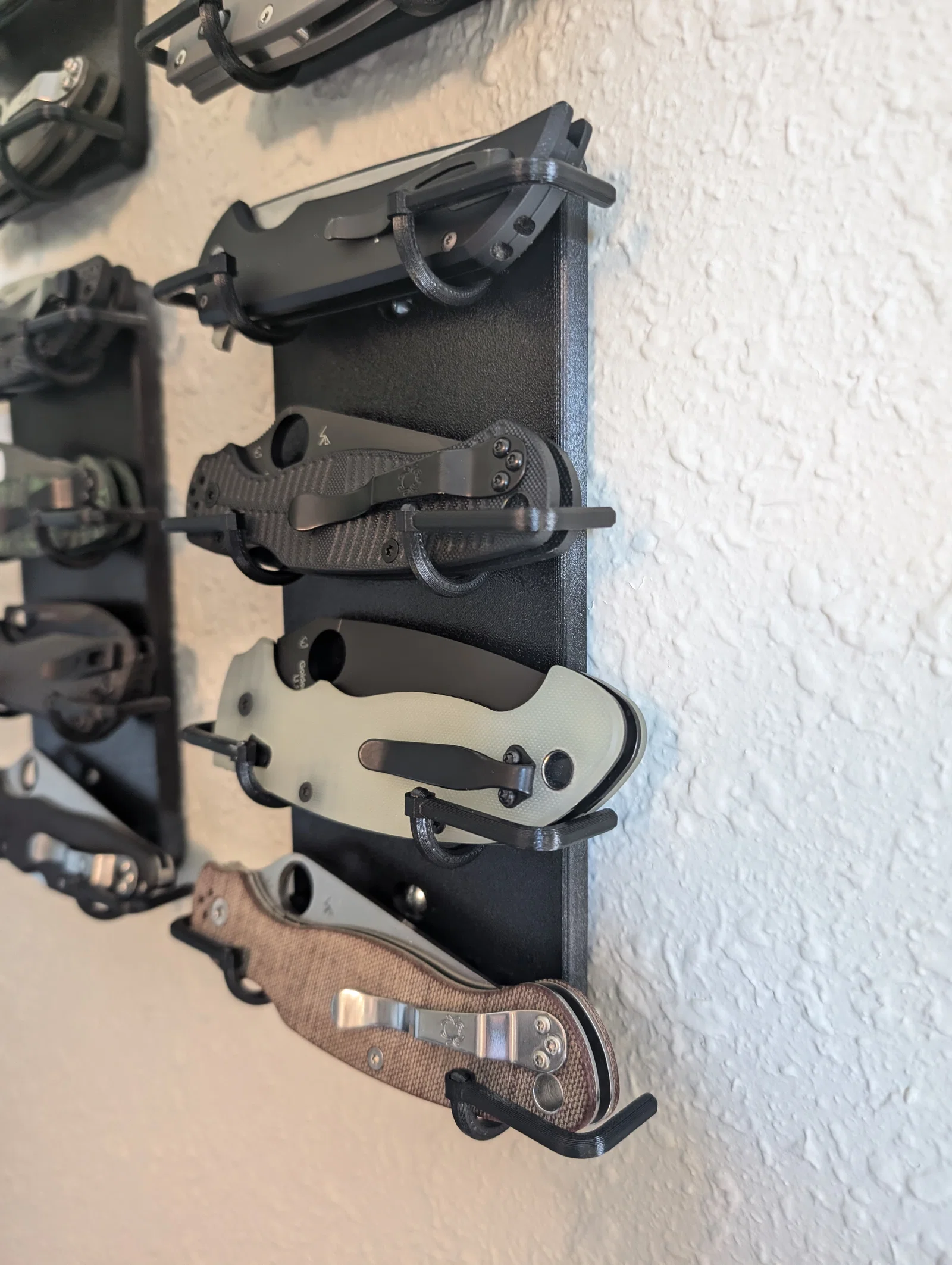

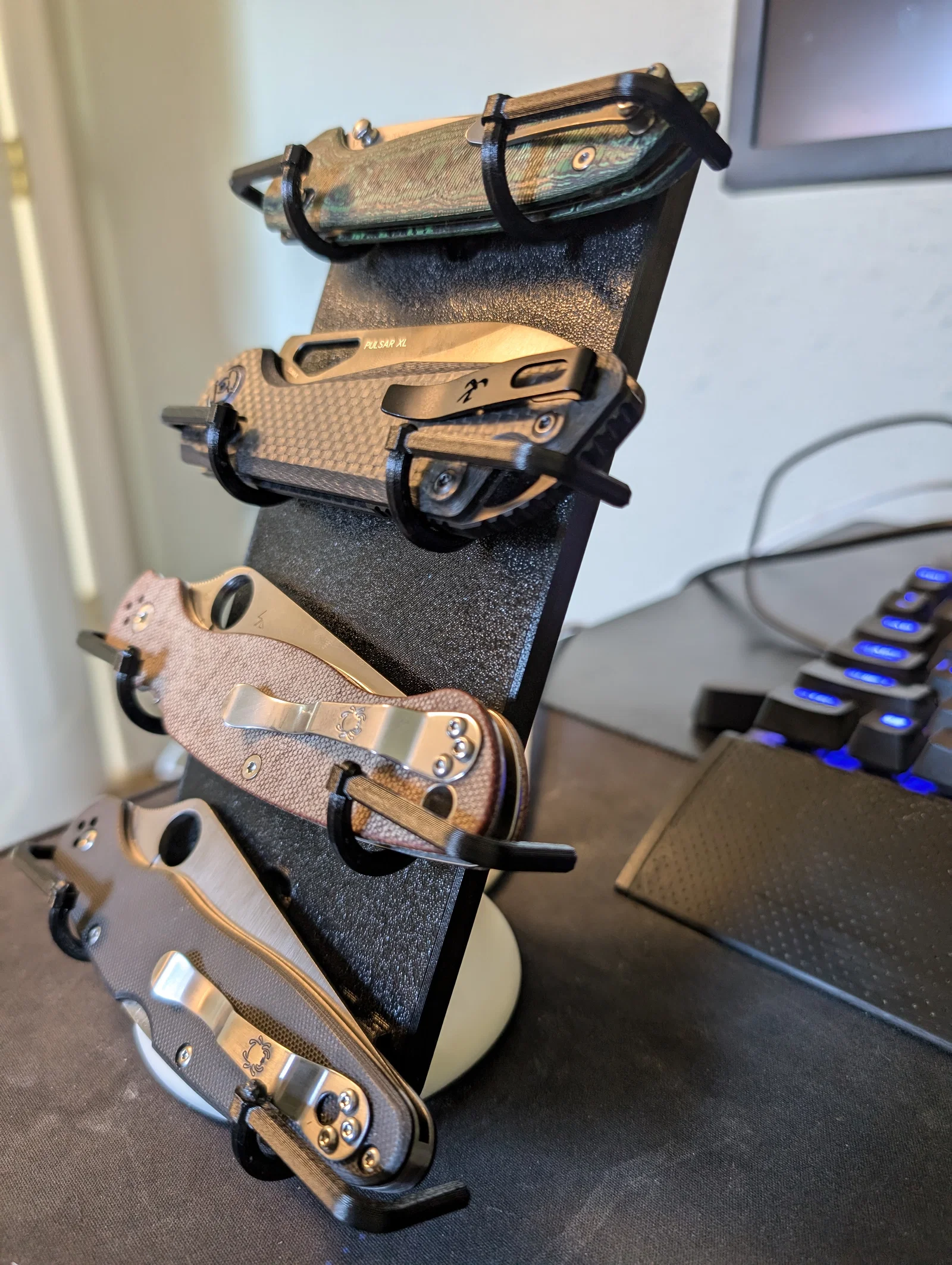

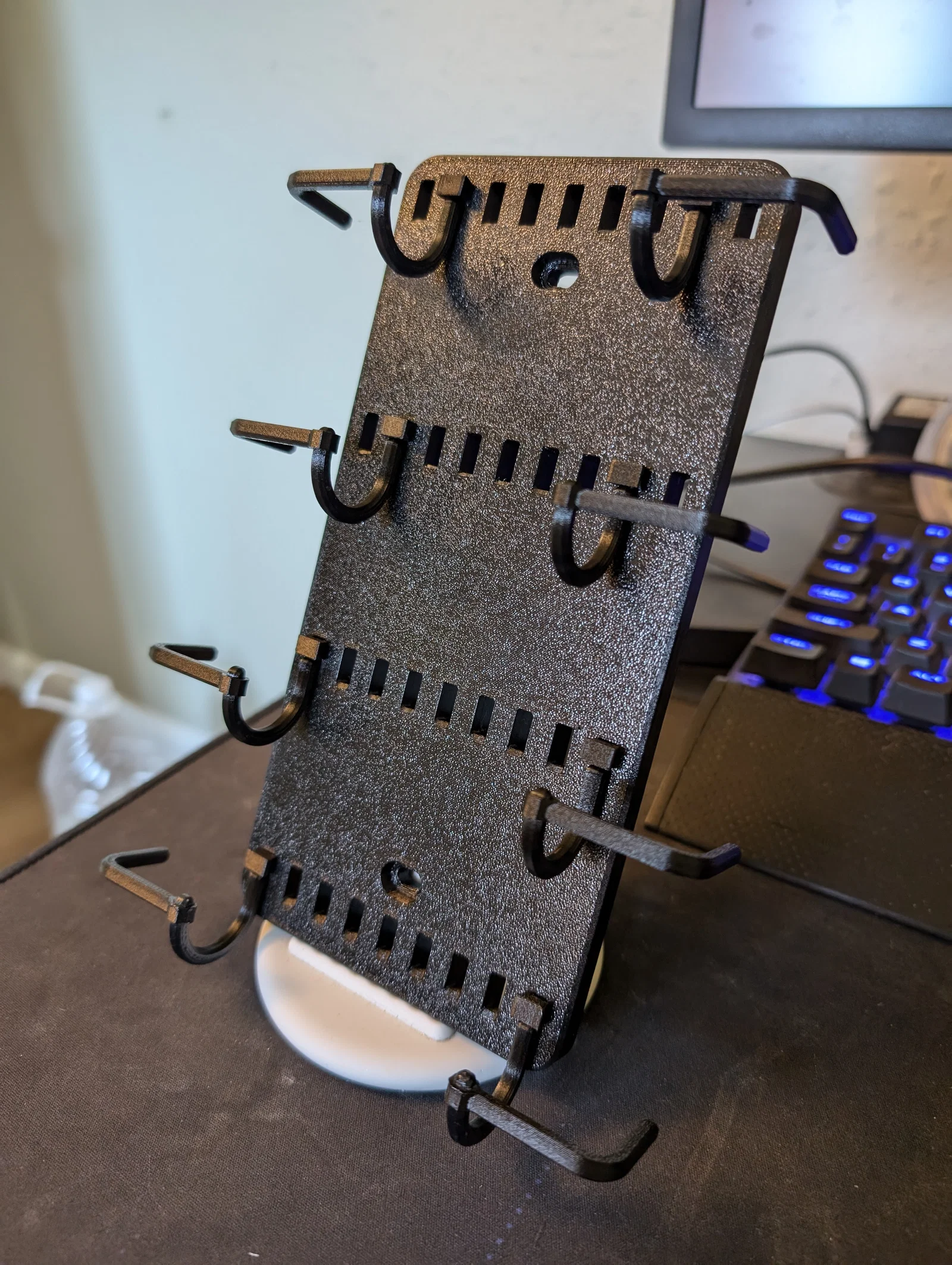

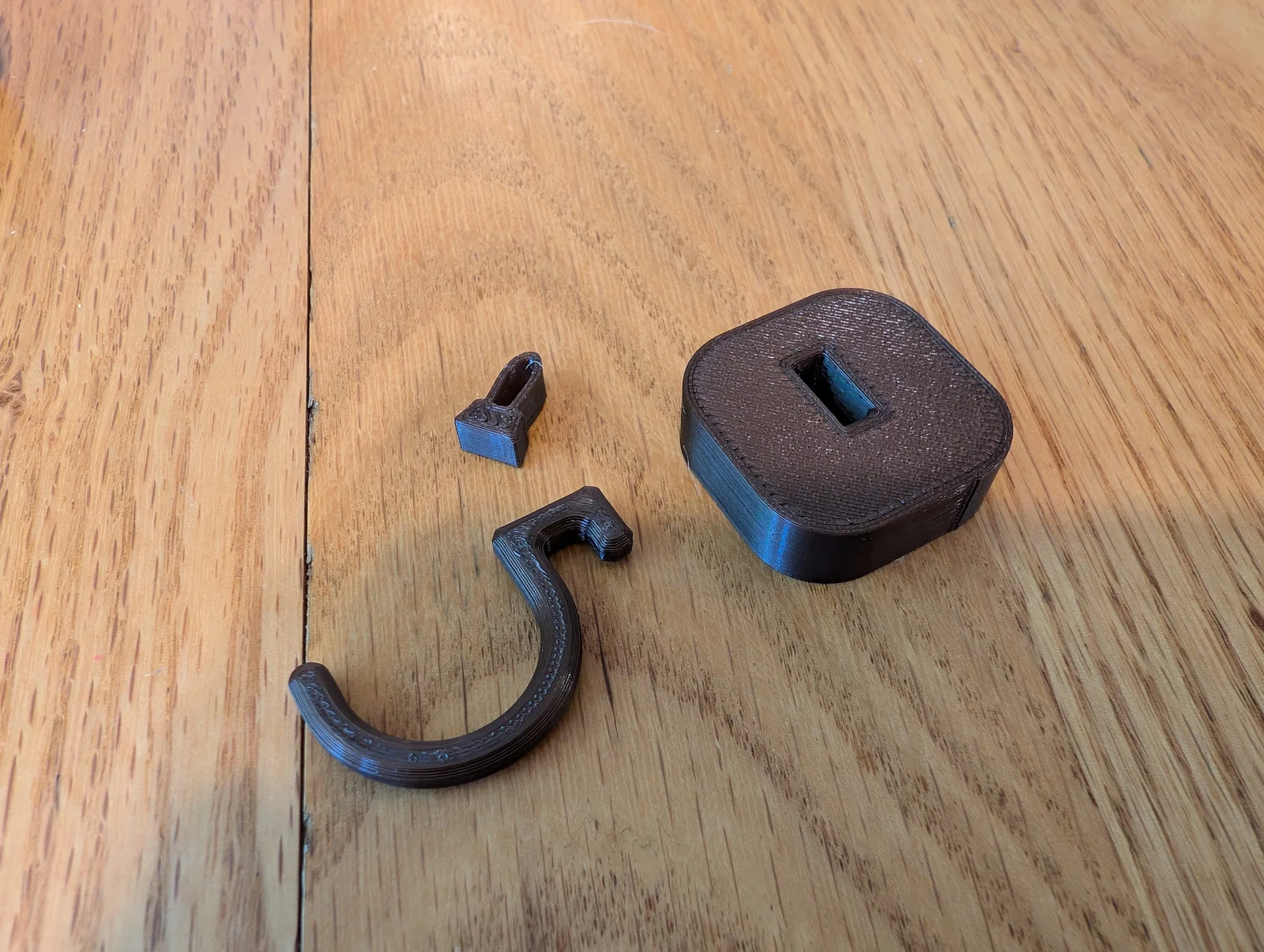

Các tấm đế (mounting plates) sẽ được lắp trực tiếp lên tường. Mỗi hàng khe trên tấm đế sẽ gắn một cặp tay đỡ (arms) để nâng/đỡ dao.

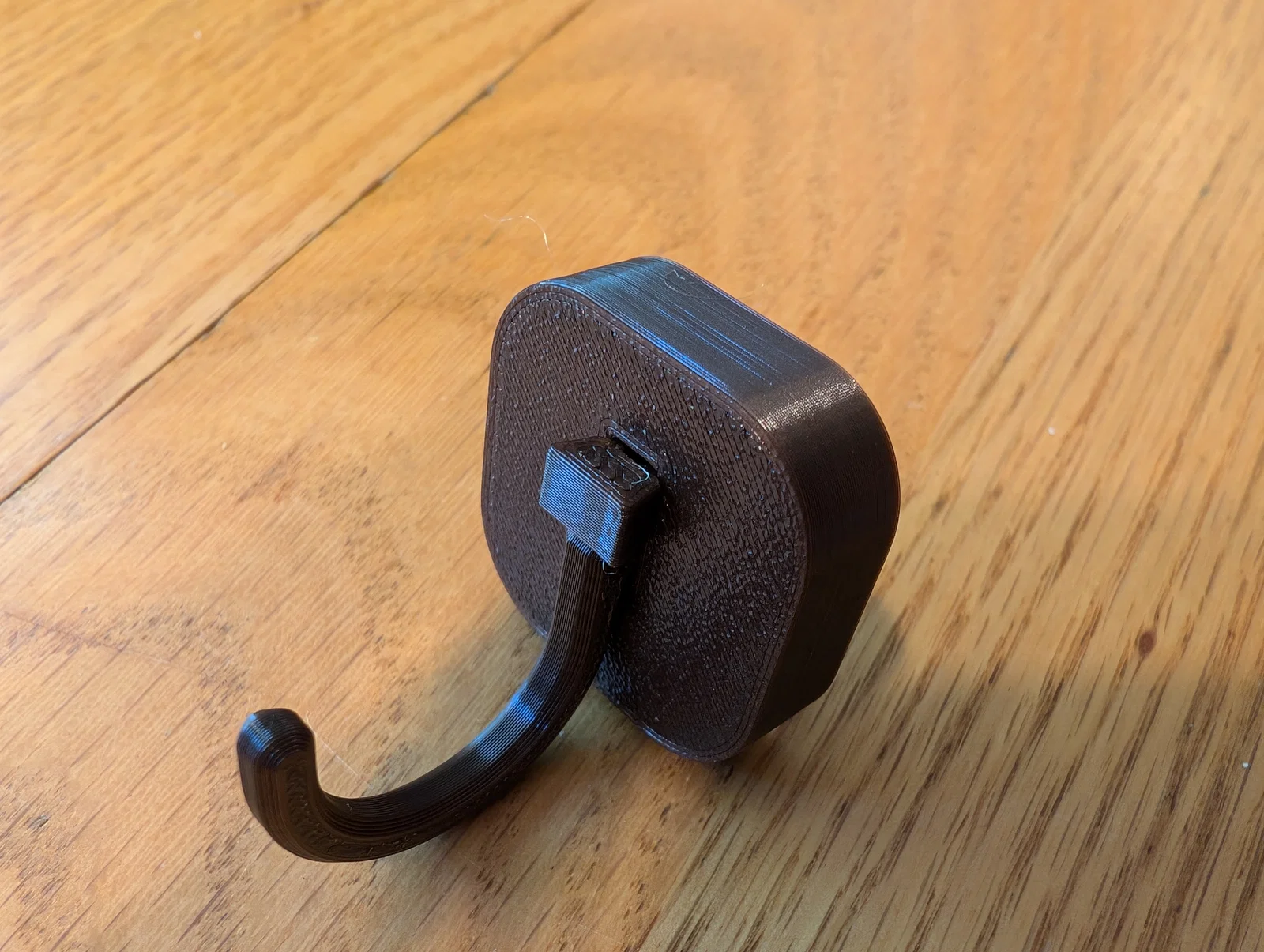

Để tăng độ an toàn, tay đỡ sẽ được cố định chắc bằng khóa (locks), giúp hạn chế việc dao rơi nếu bộ trưng bày bị va chạm hoặc rung lắc. Các khóa này là dạng interference-fit, có thể tháo ra và tái sử dụng.

Có thể gắn thêm cục chặn (bumpers) ở đầu mỗi tay đỡ khi cần để tránh dao trượt qua lại hai bên hoặc bị hất rơi.

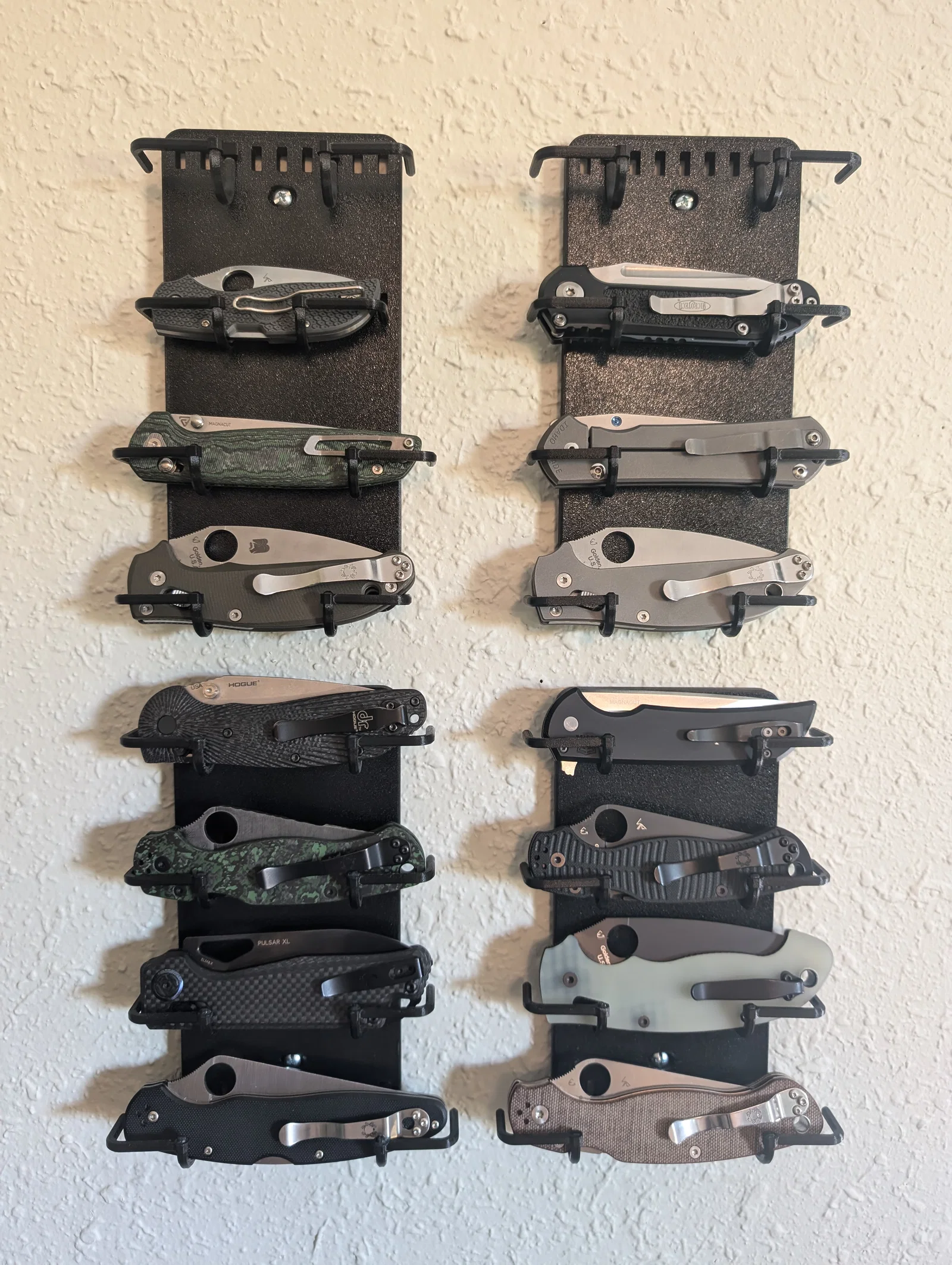

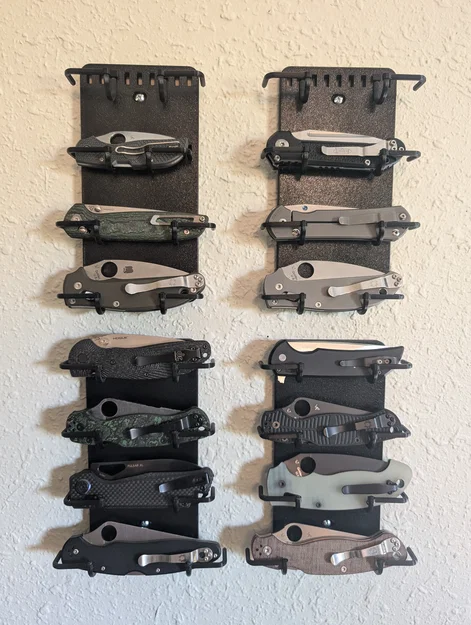

Tấm đế cho phép vít có một chút “độ rơ” để canh thăng bằng, nên bạn không cần đặt tắc kê (wall anchors) quá chính xác. Thêm bao nhiêu tấm đế tùy bạn để trưng bày hết bộ sưu tập, hoặc tháo bớt nếu bộ sưu tập ít lại.

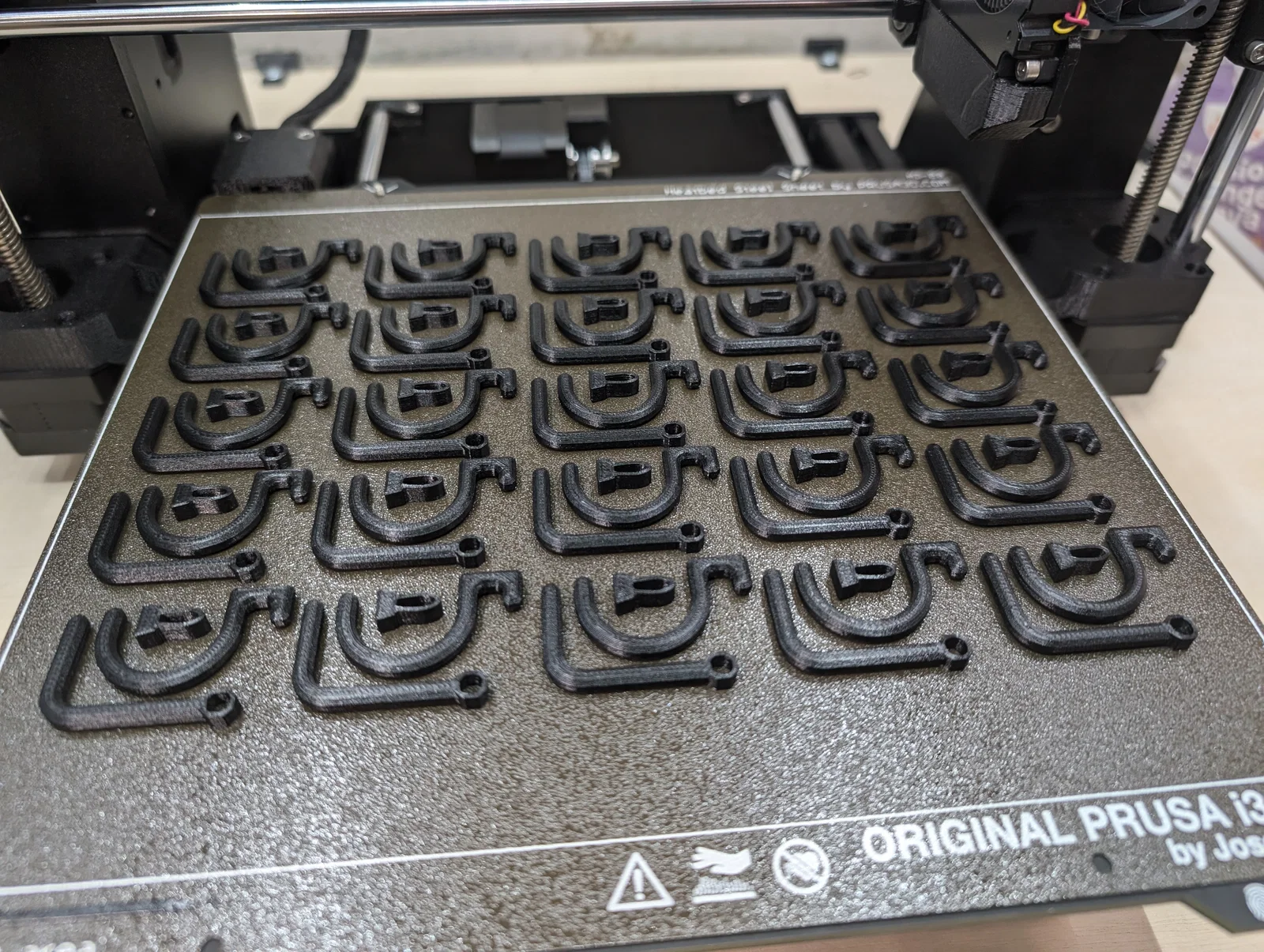

Thiết Lập In Khuyến Nghị

Không có gì quá phức tạp. Mẫu này gần như không có bridging nhiều, chi tiết rối, hay yêu cầu tính chất vật liệu đặc biệt.

Filament: In bằng loại bạn thấy quen tay. Mình đã thử với PETG & PETG-CF, nhưng PLA và các loại filament phổ biến khác cũng được. Chỉ lưu ý là filament “tough” hơn có thể giúp tăng độ bền và yên tâm hơn.

Nozzle: 0.4mm

Layers: 0.2mm

Perimeters: 2 cho arm, lock và bumper. 3 cho mounting plate.

Infill: 15% gyroid

Orientation: Mounting plate nên in úp mặt xuống. Khuyến nghị thêm support nhỏ cho vùng overhang gần các lỗ bắt vít.

Lắp Đặt

1. In tối thiểu 1 mounting plate cho mỗi 4 con dao bạn muốn trưng bày, và mỗi con dao cần 2 arm, lock và bumper.
2. Đánh dấu vị trí các lỗ trên mounting plate lên tường, rồi khoan và lắp drywall anchors tại các vị trí đó. Bắt chặt mounting plate bằng 2 vít #8 cho mỗi tấm.

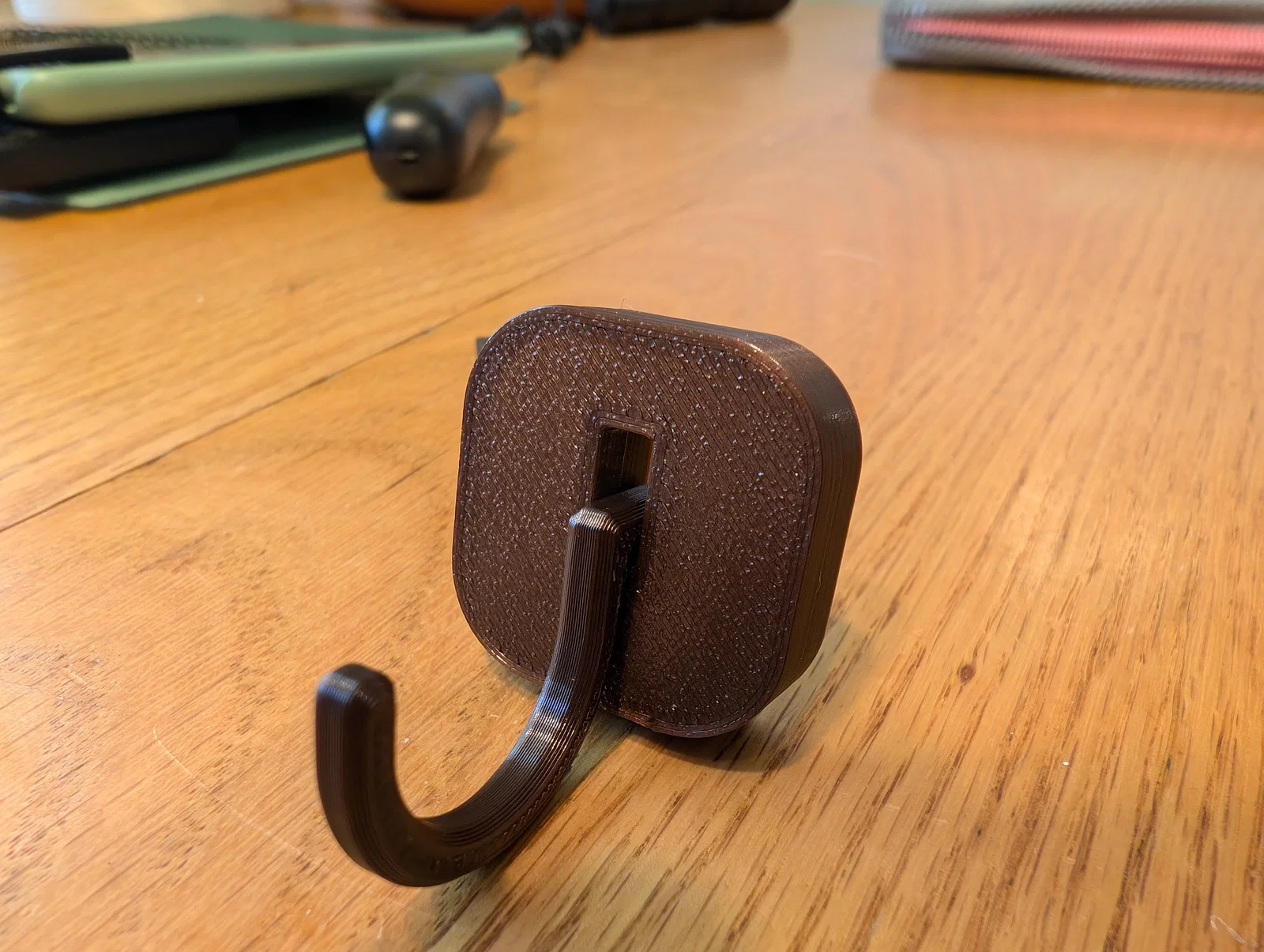

3. Gắn bumper lên từng arm. Mình khuyên chấm một ít keo 502 (superglue) để dán cố định luôn.
4. Gắn arm vào vị trí bạn muốn và khóa lại bằng locks.
5. Đặt dao lên kệ trưng bày. Nhìn sẽ rất “ngầu”, nên kiểu gì bạn cũng muốn chụp cả đống hình.

Files

v1 Release: Arm, Bumper, Lock, Mounting Plate

Ghi Chú Thêm

• Lắp vật sắc nhọn lên tường thì nhớ dùng “common sense”. Hệ thống này CHỈ được thiết kế để trưng bày dao ở trạng thái gấp/đóng; mình rõ ràng không chịu trách nhiệm nếu ai đó đặt dao đang mở lên và làm bị thương bản thân hay người khác.
• Mình có kèm file .3mf để slice trực tiếp, và file .f3d để bạn chỉnh sửa trong Fusion 360 theo ý. Những chỗ dễ chỉnh có thể là thay kích thước arms, mở rộng mounting plate, hoặc giảm độ phức tạp của model để tiết kiệm thời gian in.
• Mình đã thử làm arms và bumpers bằng filament trong suốt, nhưng dù dùng đầy đủ các thiết lập “glass printing” khuyến nghị thì kết quả vẫn không đẹp hơn việc dùng PETG-CF màu đen. Nếu bạn tìm ra cách nhìn đẹp hơn thì cho mình biết nha.
• Mình đang cân nhắc bổ sung thêm các thành phần khác cho model, như nhiều kích cỡ arm, nhiều kiểu bumper, hoặc có thể thêm các kích cỡ mounting plate khác.
• Một hướng cải tiến có khả năng cao về sau là tinh chỉnh dung sai (tolerances) của các chi tiết. Độ fit hiện tại khá ổn với máy in của mình, nhưng bumpers thường sẽ tốt hơn nếu dùng superglue để dán với arms. Biết đâu sau này có thể cải thiện để đỡ phải dùng keo.
