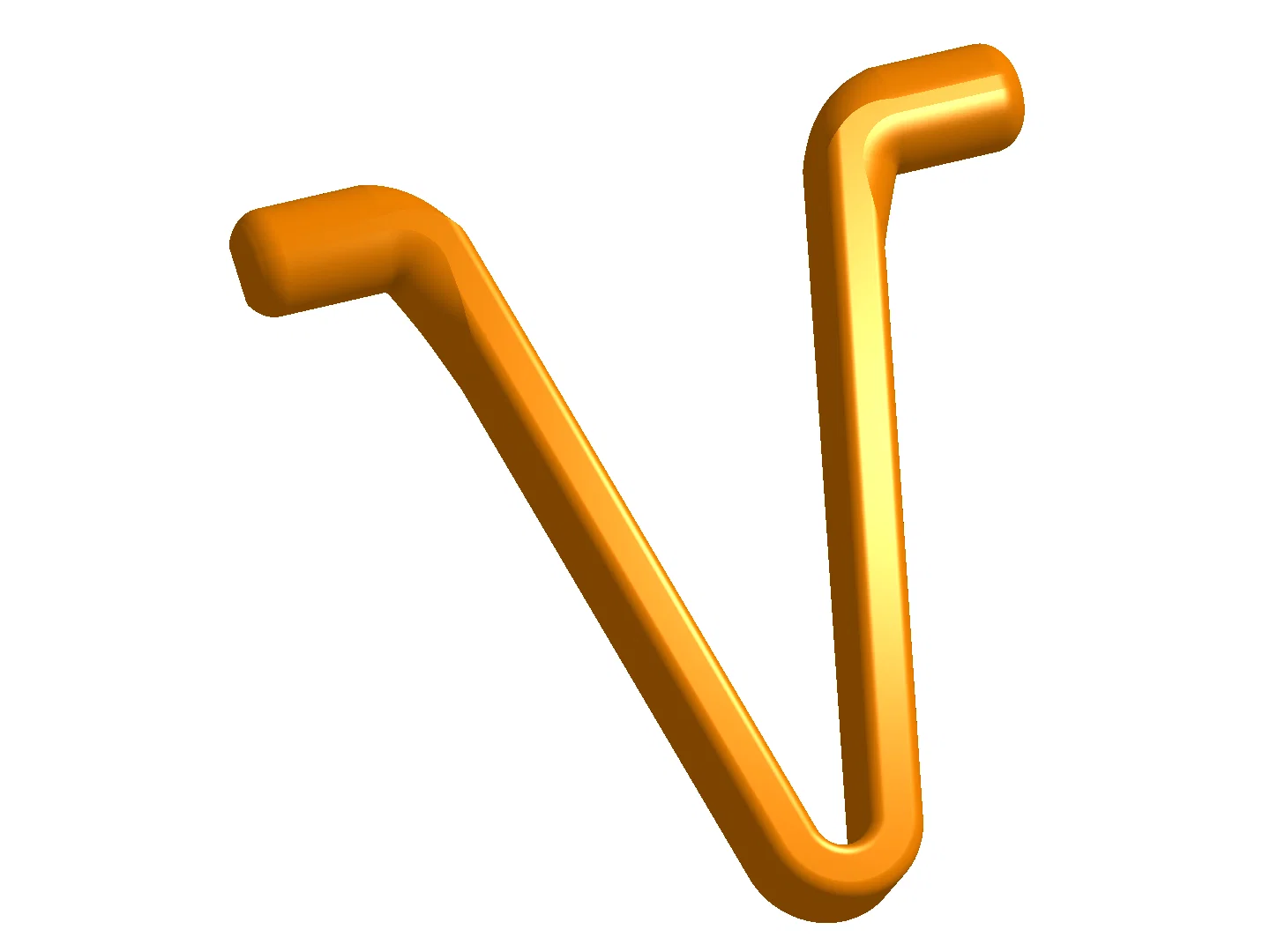

Kẹp bướm chữ V lò xo gắn phụ kiện vệ sinh vào cán hồ bơi

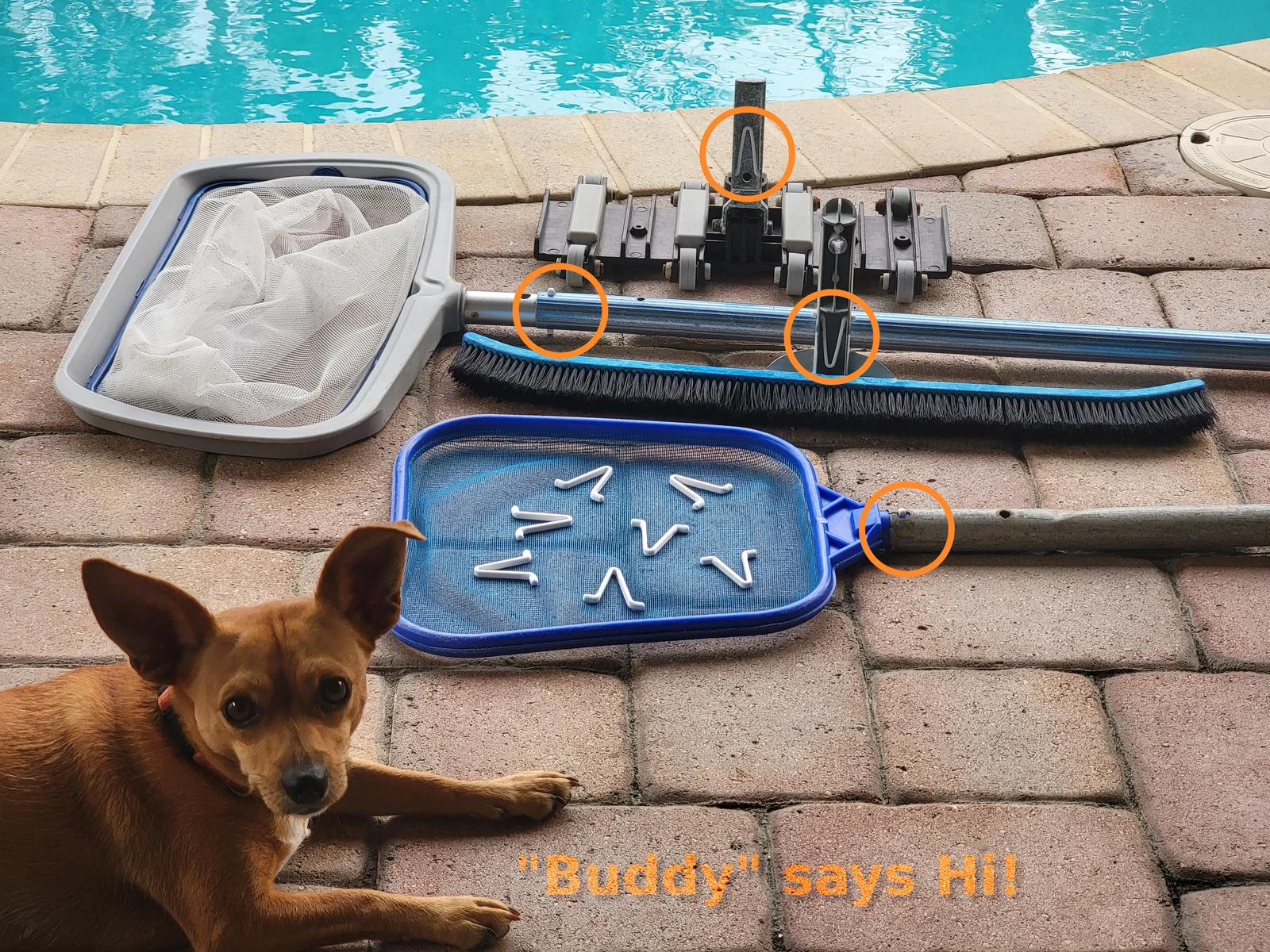

Nếu bạn từng bảo trì hồ bơi thì chắc quen kiểu kẹp này. Mình cần kẹp thay thế nên cuối cùng tự thiết kế luôn. Ưu tiên của mình là độ bền và khả năng in dễ. Mình chọn kích thước rất kỹ để kẹp dễ lọt vào món phụ kiện chật nhất mình có, nhưng vẫn đủ lực kẹp và chiều dài chốt để giữ chắc mọi phụ kiện, kể cả trên cái cán cũ sờn của ba mình. Mình không thiết kế để giống ngoại hình các kẹp ép nhựa (injection molded) mà tập trung để khi in 3D với vật liệu phù hợp thì làm được công việc tương đương hoặc tốt hơn các kẹp đó.

Vì kẹp sẽ bị va đập, tiếp xúc hóa chất và bị UV tấn công, và vì rất rẻ, mình in bằng PETG với 100% infill. PLA có thể hơi giòn cho ứng dụng này nhưng bạn cứ thử nếu chỉ có PLA. Mỗi cái chỉ khoảng 2 gram và kích thước tổng thể là 44 x 44 x 4.92 mm. Các chốt có đường kính 5.8 mm. In theo hướng mặc định thì không cần support. Rất khuyến nghị in đúng hướng mặc định để đạt độ bền tốt nhất.

Thiết kế của mình miễn phí cho cá nhân dùng cho mục đích cá nhân, không thương mại. Bạn cũng có thể xem trên onshape và export ra nhiều định dạng khác nhau; ngoài ra nếu có tài khoản onshape thì bạn có thể tạo bản copy của riêng mình và chỉnh kích thước hay sửa thiết kế theo ý thích. Nếu bạn thích thiết kế này và thấy hữu ích, mình rất cảm kích nếu bạn ủng hộ qua Ko-fi hoặc PayPal!
