Ngàm bắt vít đôi cho đèn Govee Permanent Outdoor Lights - Model H705

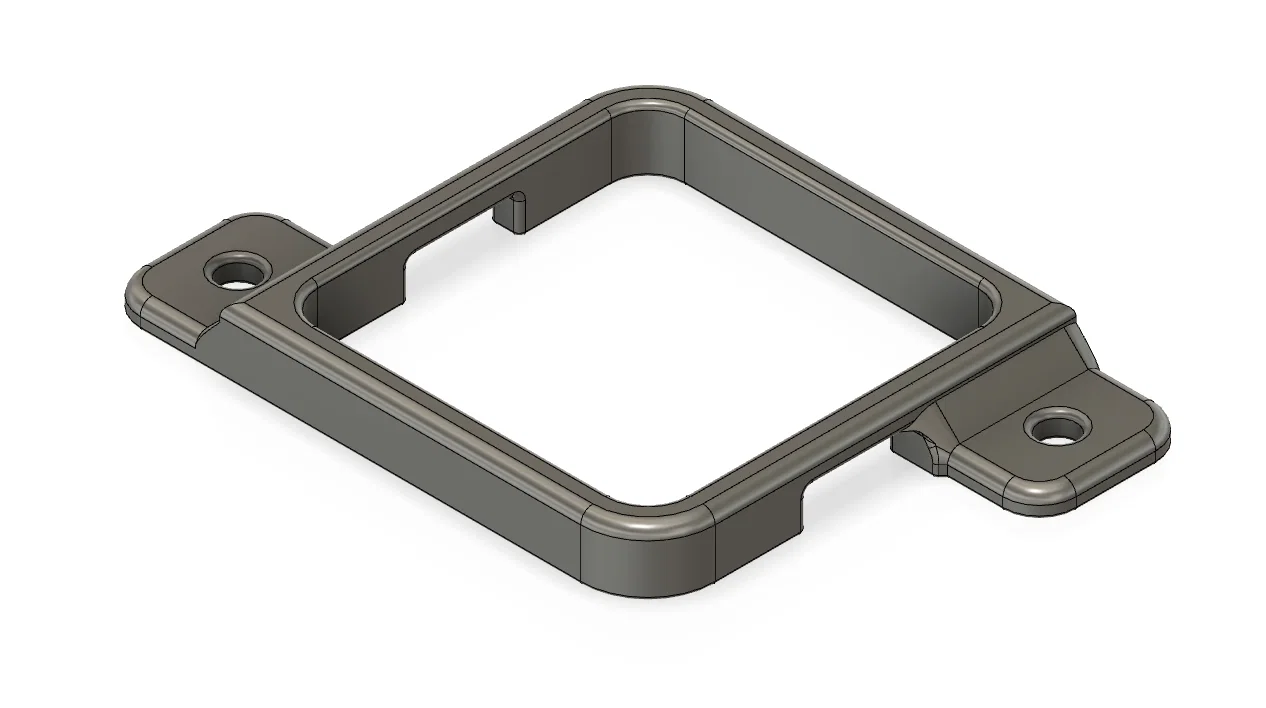

Được làm theo yêu cầu của một thành viên cộng đồng Printables, bộ ngàm này là kiểu mounting bracket truyền thống với 2 điểm bắt vít lệch nhau. Mấy ngàm này dùng ngon nhất cho loại soffit đáy phẳng thông dụng.

Nếu soffit nhà bạn bị nghiêng hoặc có rafter tails, hoặc nếu bạn đang tìm loại ngàm friction/tension của mình thì xem tại đây cho bản non-pro: và tại đây cho bản pro: .

Model

Có 1 kích thước duy nhất và được thiết kế để “kẹp/giữ” đèn sát vào soffit. Lỗ vít đường kính 3mm.

Included Files

Bạn sẽ thấy file .3mf của model để có thể reslice theo ý. Ngoài ra còn có file .gcode và .bgcode. Các thiết lập cho những file đó nằm ở phần kế tiếp.

Printing Instructions

Các thiết lập khuyến nghị khi in:

• Printer: MK4 (có Input Shaper)
• Filament: PETG loại generic. Mình dùng filament trong (clear) để dễ hòa với màu/ánh sáng của đèn hơn. Mình cũng không khuyến nghị dùng PLA vì ngàm có thể phải chịu nhiệt.
• Print Settings: 0.20mm (speed)
• Supports: Organic supports cho phần khe cho dây đi qua (dù có thể không cần).
• Infill: Infill không quá quan trọng, nhưng mình dùng 15% với pattern gyroid.
• Nozzle: 0.4

LƯU Ý QUAN TRỌNG: Tùy hãng/loại filament và hãng/model máy in của bạn, có thể bạn sẽ cần chỉnh scale một chút để fit hoàn hảo. Những bạn test giúp mình báo là scale 99% chạy ổn với ABS và 99.5% - 100% cho PETG. Mình gợi ý in thử 1 cái trước để kiểm tra độ fit. Sau đó tăng/giảm theo bước 0.5% khi cần. Fit chuẩn là bấm cái “pop” vào đúng vị trí. Không nên bị lỏng lẻo, cũng không nên phải dùng quá nhiều lực để bấm vào hoặc gỡ ra. Một cách test hay là gắn 1 bóng vào ngàm rồi xem nó có chịu được trọng lượng cả một dây 10 bóng không. Nó không nên rơi ra dễ dàng, nhưng nếu bạn lắc nhẹ thì nó sẽ tuột ra.

What You'll Need

Mỗi ngàm cần 2 con vít đường kính 3mm hoặc nhỏ hơn.

Assembly Instructions

Dán đèn lên soffit, rồi đặt ngàm lên trên đèn. Nhớ canh hướng ngàm để dây đi qua đúng các khe. Sau đó dùng 2 con vít để cố định ngàm vào soffit.

“Bạn có bán mấy cái ngàm này không?”

Không. Bạn đã trả một đống tiền cho bộ đèn rồi; mình không cần lấy thêm mồ hôi công sức của bạn nữa. Nếu bạn không có máy in, cứ nhờ bạn bè in giúp thoải mái.

Feedback

Như thường lệ, cảm ơn bạn đã dành thời gian xem qua model của mình. Mình đã bỏ rất nhiều giờ cho dự án này để mọi thứ vừa khít. Nếu bạn thấy công sức đó đáng giá, cân nhắc bấm ❤ và/hoặc để lại bình luận động viên giúp mình.

Nếu bạn có in model này, nhớ chụp hình mấy cái mounting bracket lúc đang dùng thực tế. Rồi đăng bài make và để lại review. ;)

Nếu vì lý do nào đó bạn thấy model của mình không xứng 5 sao, vui lòng liên hệ góp ý với mình trước khi để rating tiêu cực để mình có cơ hội xử lý vấn đề. Nhiều khi lỗi gặp phải có thể giải quyết bằng vài bước troubleshooting đơn giản hoặc chỉnh nhẹ thiết kế.

Nếu bạn có gợi ý để model tốt hơn, cứ nói mình biết. Tương tự, nếu bạn muốn chỉnh sửa nào đó mà bạn thấy hữu ích cho riêng bạn, cứ liên hệ. Mình rất sẵn lòng tweak thiết kế để phù hợp nhu cầu của ai đó nếu mình làm được.

Mình sẽ tiếp tục cập nhật model với cải tiến và biến thể mới khi cần và thường xuyên nhất có thể để đảm bảo chất lượng tốt nhất. Xem mục Updates bên dưới để biết ghi chú thay đổi của model.

Mình luôn sẵn sàng chia sẻ thiết kế với bất kỳ ai muốn dùng. Hiện tại, license không cho phép remix vì đã có người từng cố dùng một thiết kế của mình để kiếm tiền mà không xin phép. Lưu ý thêm là cả file lẫn các sản phẩm in từ file đều không được phép bán.

Nếu bạn thật sự trân trọng công sức của mình, bạn cũng có thể ủng hộ quỹ mua filament qua PayPal:

Notes

Note #1: Model này được thiết kế bằng Fusion360.

Updates

2 Jan 2024 - Version 1.0 được đăng lên Printables.
