Bộ phận thay thế màng cho van từ Norgrein 2/2W

DE:

Die Membran bei dieser Art von Magnetventil reißt gerne ein, und das Ventil funktioniert nicht mehr. Eine Ersatzmembran kostet beinahe so viel wie das ganze Ventil. Bisher wurde ein ganzes Ventil vom Lager abgefasst und nur die Membran entnommen. Die wurde dann eingebaut und der Messing Ventilkörper weggeschmissen. Das ist für mich Verschwendung von Ressourcen und Geld. Ich wollte außerdem wissen ob es möglich ist eine Gummimembran nachzumachen. Und die Membran aus TPU funktioniert einwandfrei.

Ich habe die Membran seit April, 24/7 im industriellen Einsatz. Man kann keinen Verschleiß feststellen.

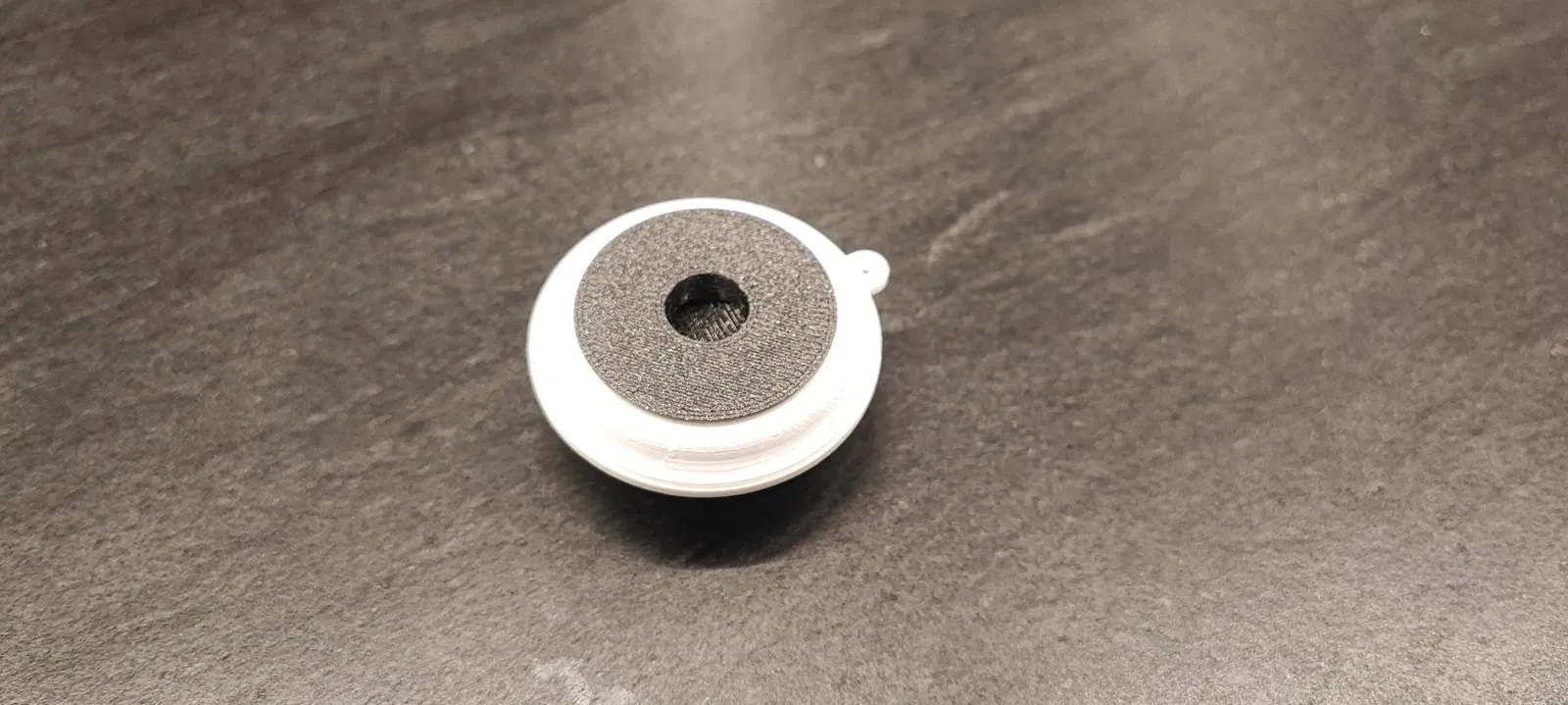

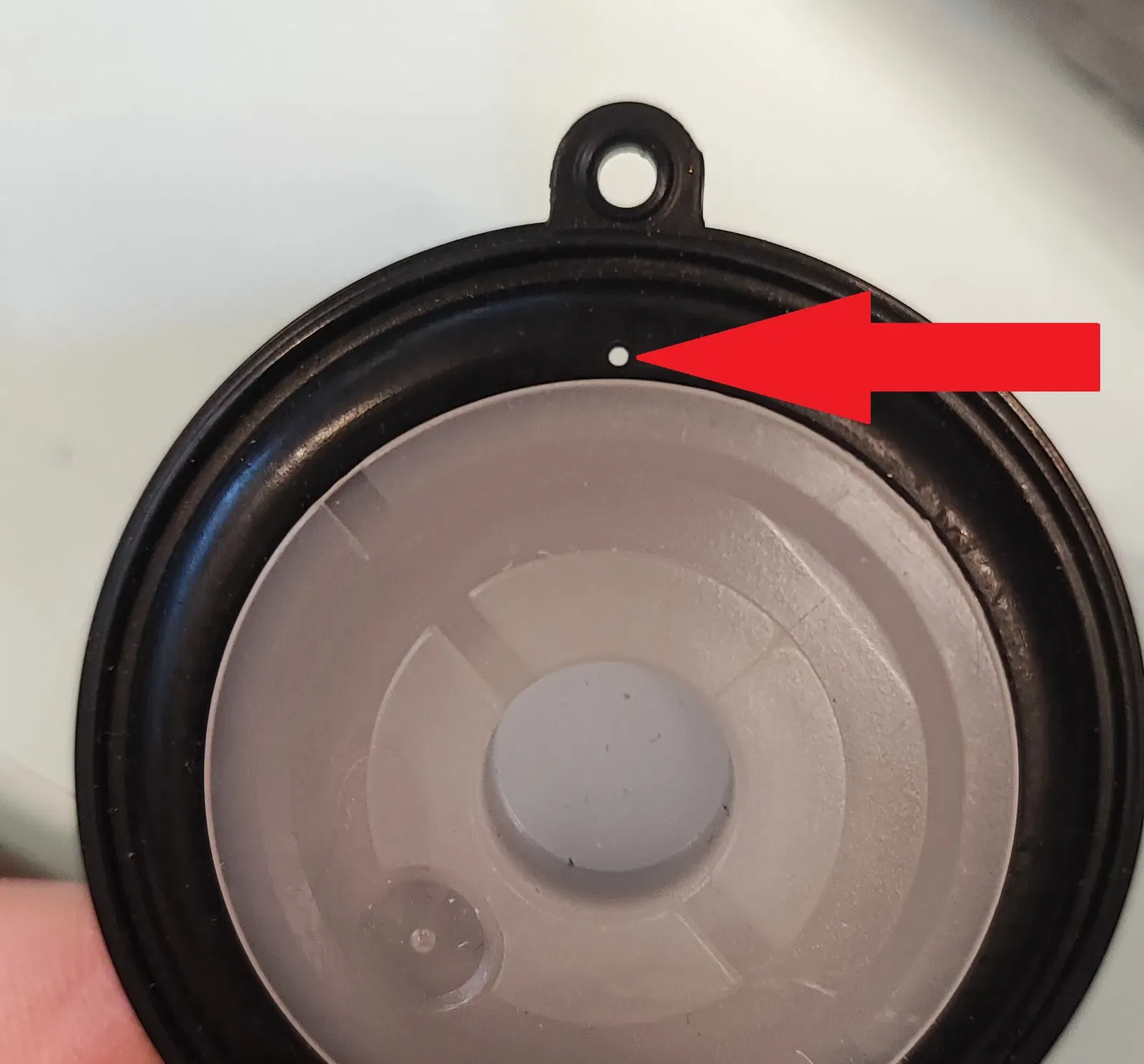

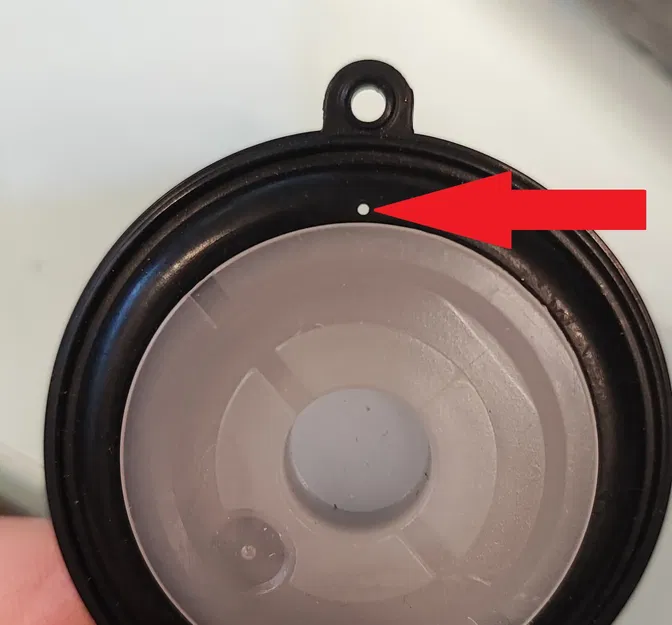

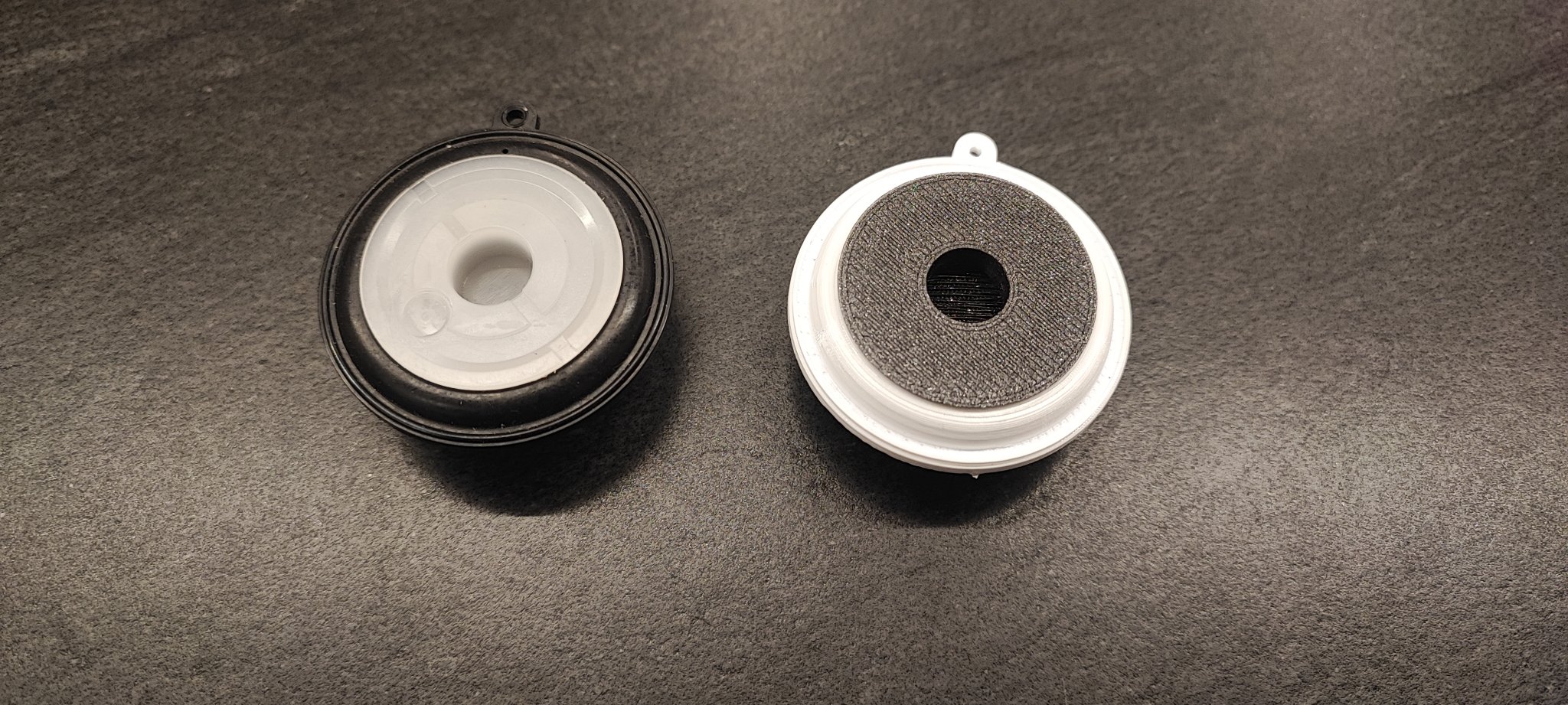

Die Membran ist aus TPU von Extrudr in Semi Soft 88 Shore A. Sie ist nicht ganz so weich wie das Original, funktionier aber bestens. Nach dem Drucken muss noch ein kleines Loch, mittels heißer Nadel, in die Membran gemacht werden. (siehe Bilder)

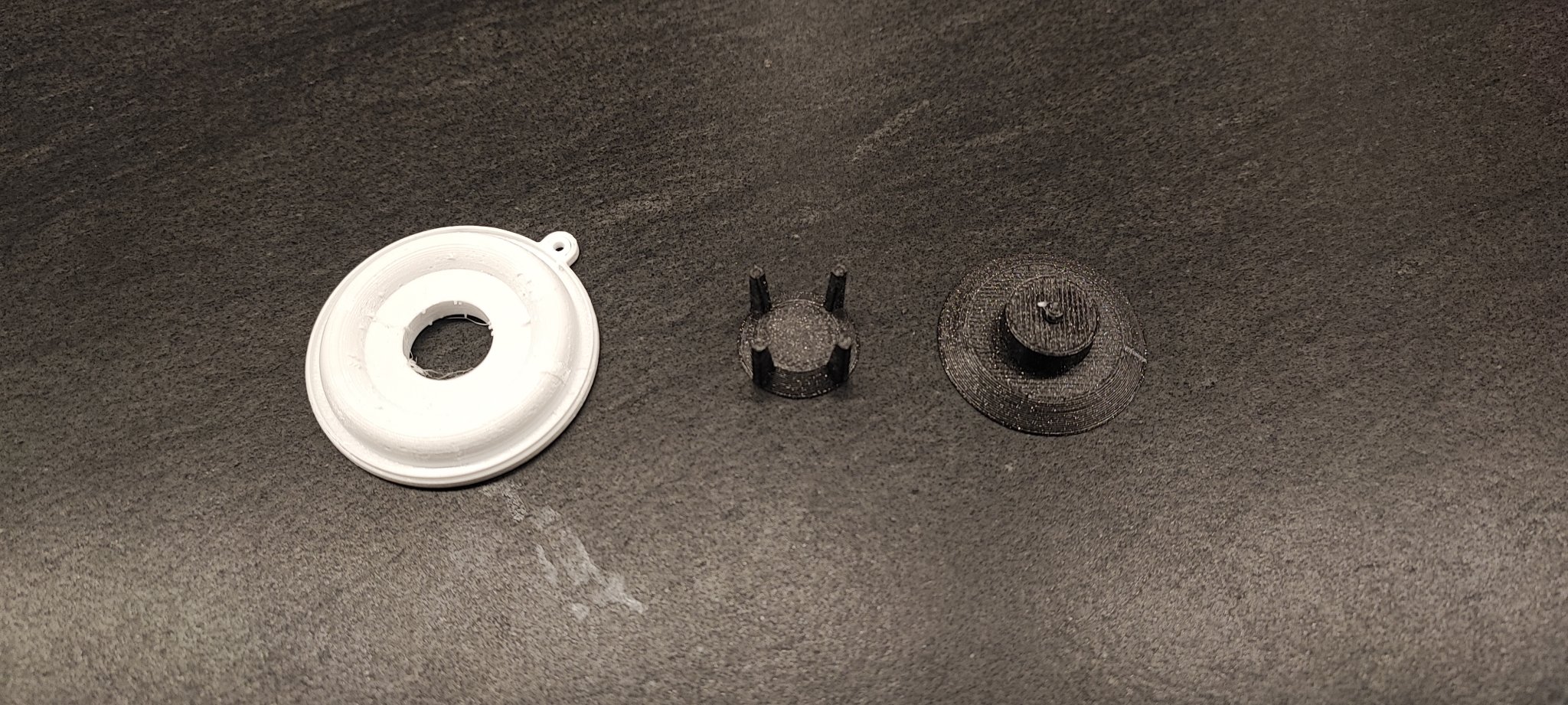

Der Innenteil ist zur besseren Druck- und Montagemöglichkeit zweigeteilt. Hier ist die Materialwahl nicht so entscheidend. Es wirken fast keine Kräfte auf das Teil.

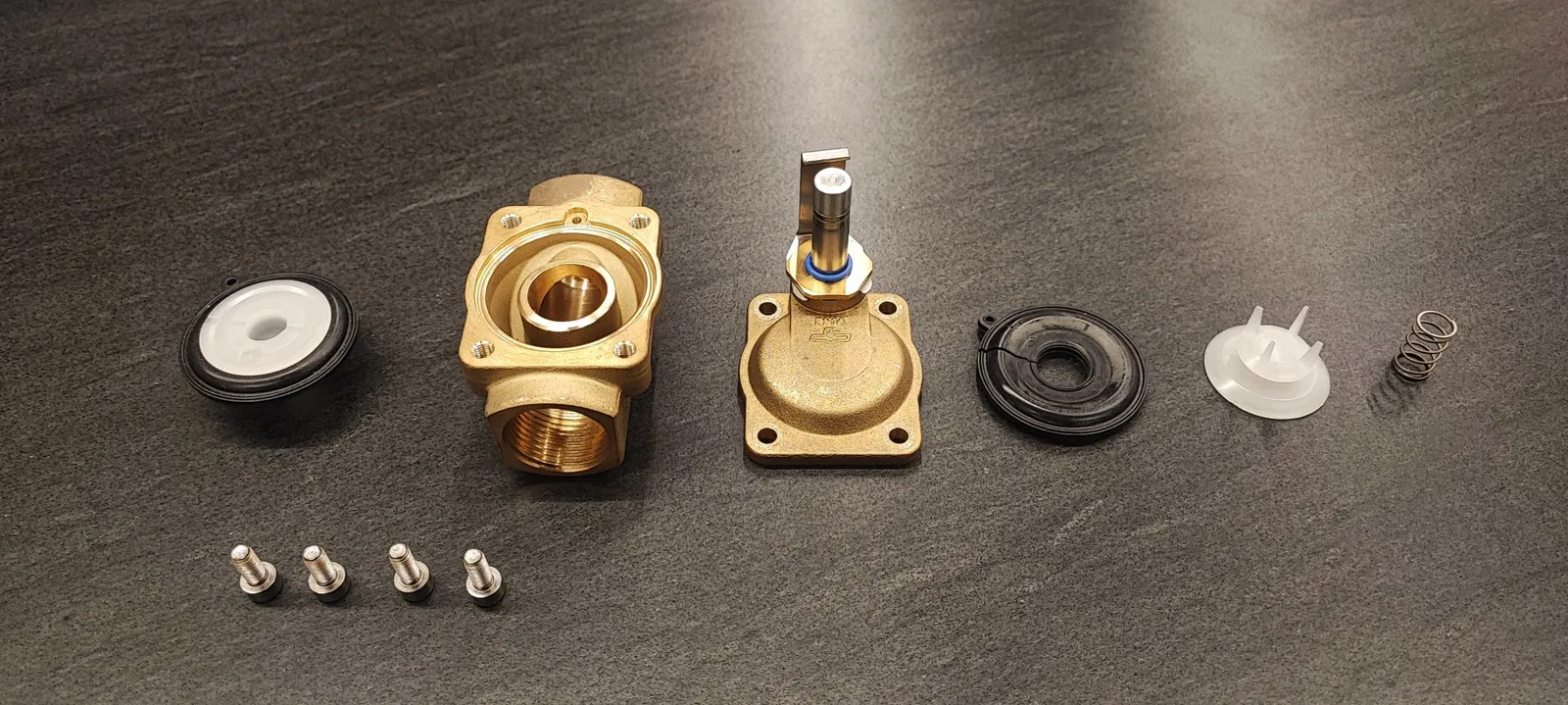

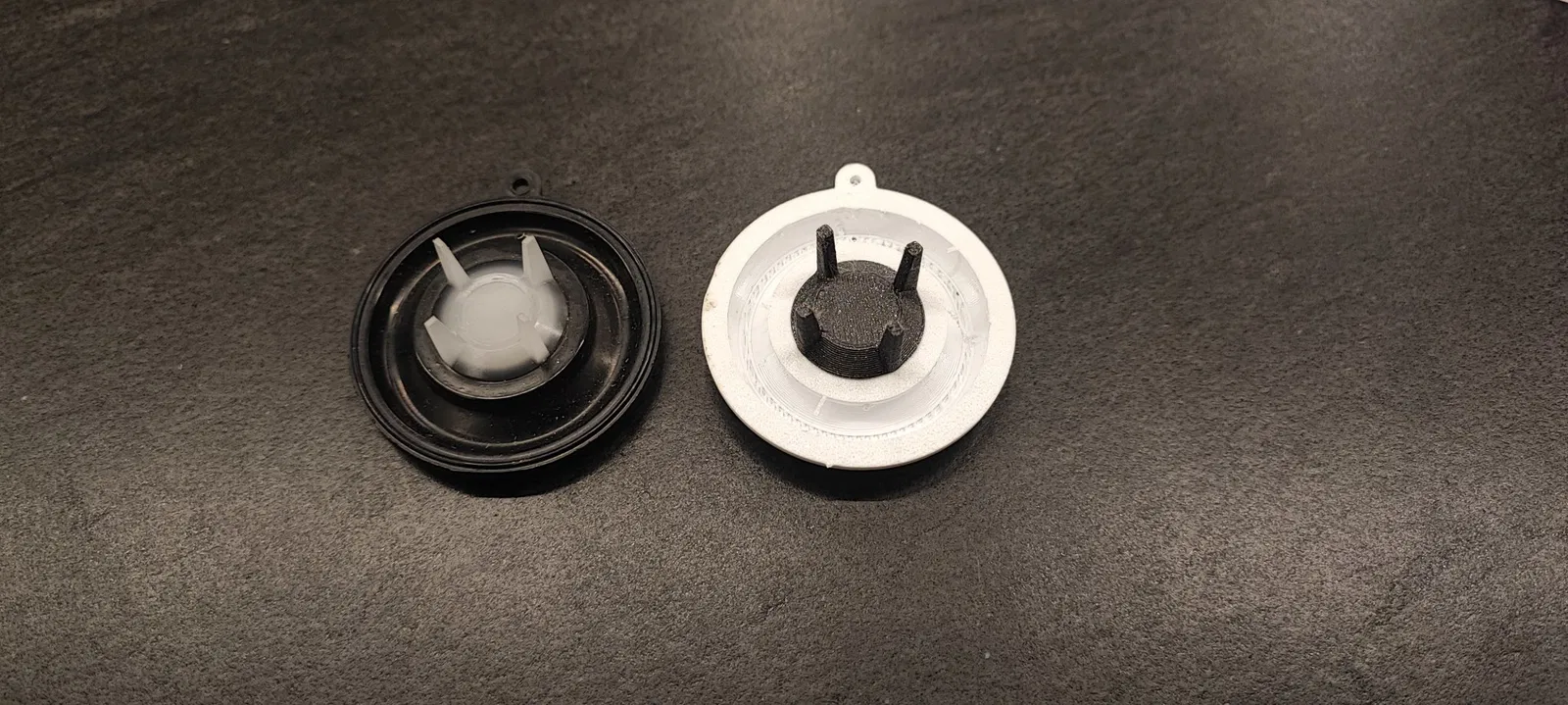

Der Teller muss nur in die Membran eingesteckt werden und der Unterteil mittels Superkleber befestigt werden. Danach kann die selbst gedruckte Membran in das Ventil eingesetzt werden.

Keine Stützstrukturen notwendig.

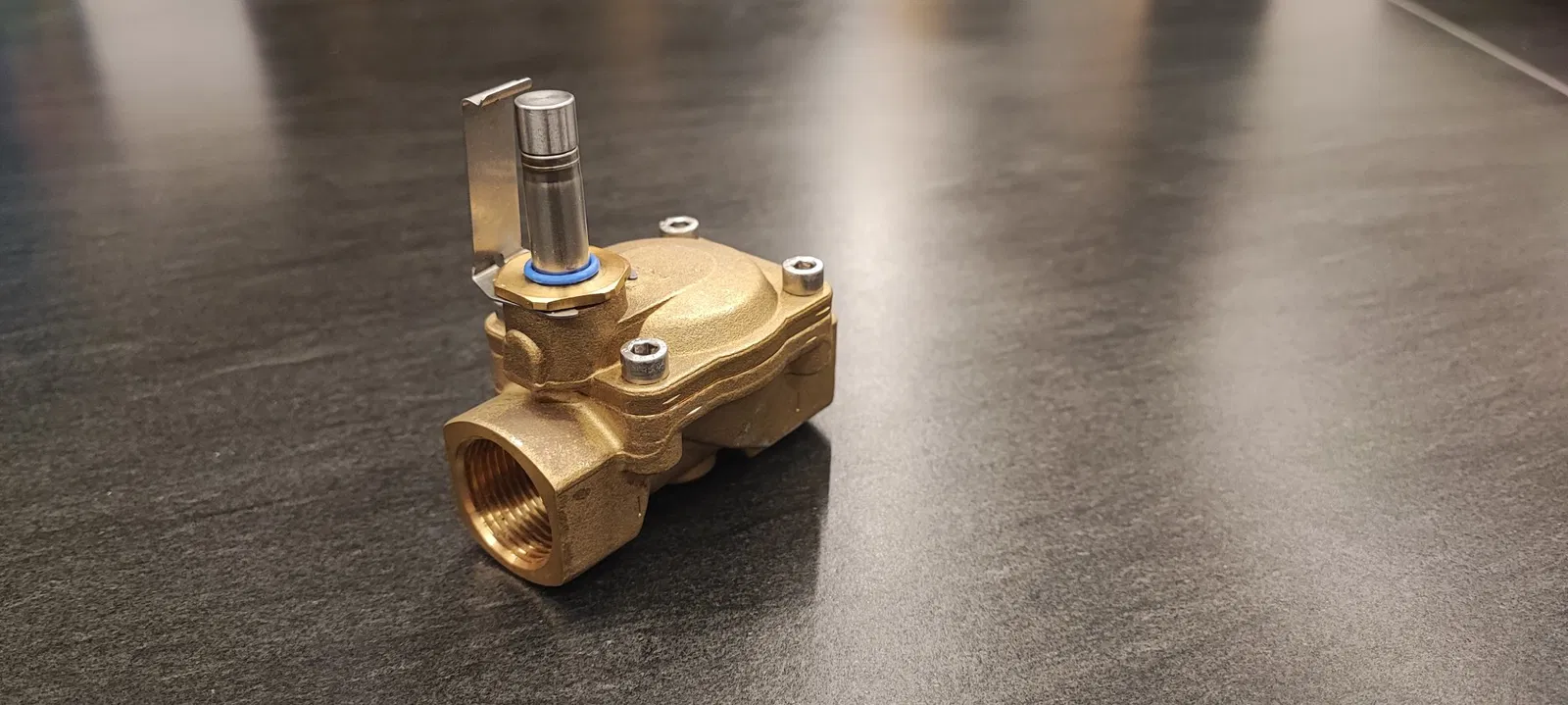

Passend für Magnetventile PN16 CW617N

EN:

The membrane on this type of solenoid valve tends to tear, and the valve no longer works. A replacement membrane costs almost as much as the entire valve. Previously, an entire valve was bought and only the membrane was removed. This was then installed and the brass valve body was thrown away. For me this is a waste of resources and money. I also wanted to know if it was possible to imitate a rubber membrane. And the TPU membrane works perfectly.

I have been using the membrane 24/7 since April in industrial way. No wear and tear can be detected.

Màng được làm từ TPU của Extrudr với độ cứng Semi Soft 88Shore A. Nó không mềm như nguyên bản, nhưng hoạt động hoàn hảo. Sau khi in, một lỗ nhỏ phải được tạo ra trong màng, bằng cách sử dụng một cây kim nóng. (nhìn vào hình ảnh)

Phần bên trong được chia thành hai phần để in ấn và lắp ráp tốt hơn. Sự lựa chọn vật liệu không quá quan trọng ở đây. Hầu như không có lực nào tác động lên phần này.

Tấm chỉ cần được chèn vào màng và phần dưới được gắn lại bằng keo siêu dính. Sau đó, màng đã sẵn sàng để sử dụng.

Phù hợp cho van điện từ PN16 CW617N

Chúc bạn in ấn vui vẻ và tiết kiệm tiền! ;-)
