Khay đựng linh kiện cho Park Tool Bicycle Stand (Park Tool Bicycle Stand Parts Tray)

Thiết kế mẫu này cần thêm vài bước, nhưng mình đảm bảo không hề khó chút nào! Phù hợp với Park Tool Bicycle Stands có ống trụ đỡ chính đường kính 37mm (tròn).

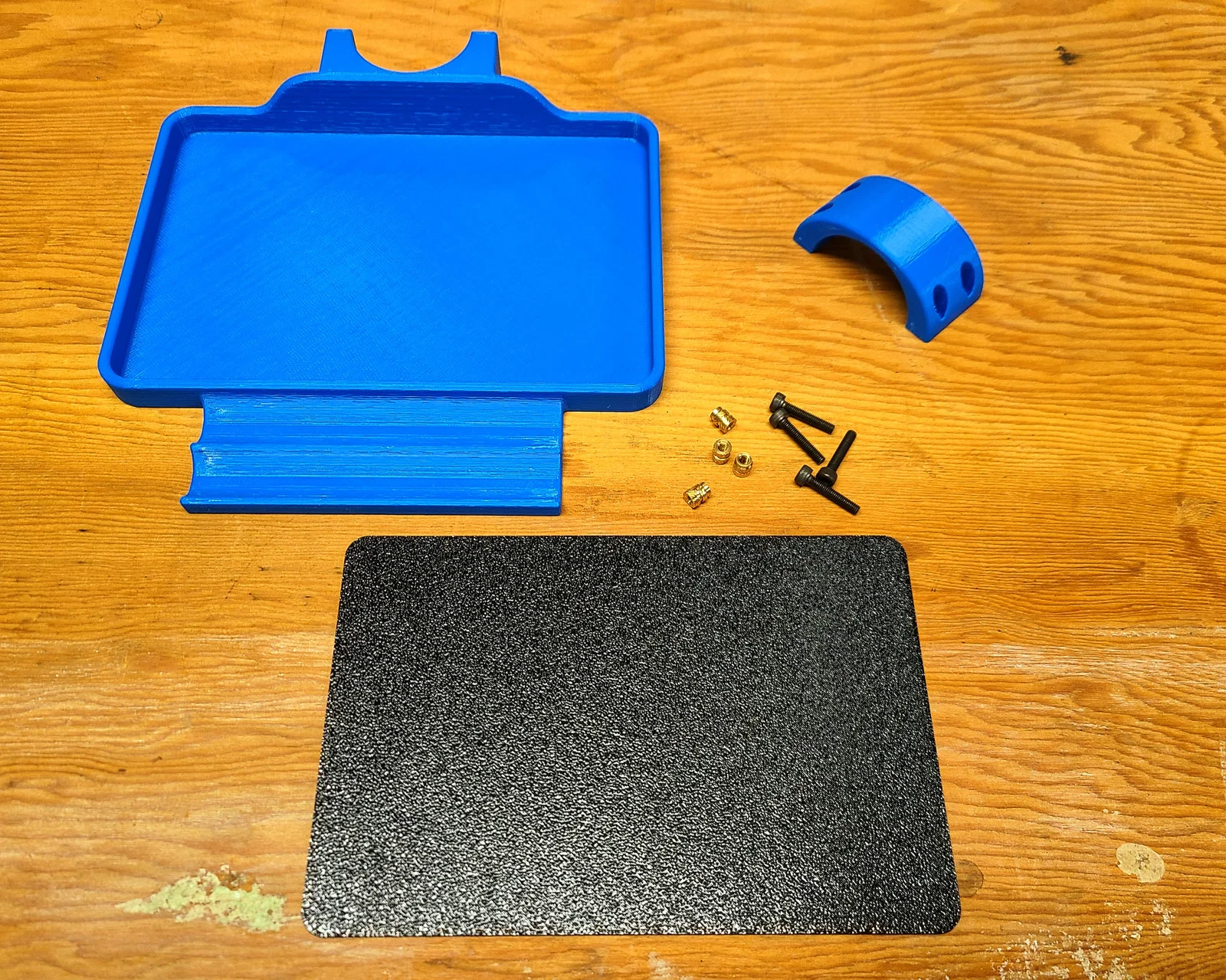

Vật liệu bổ sung cần có:

4x - Ốc M3 x 15mm đầu lục giác (Allen Head Screws)
4x - Insert ren đồng M3 kích thước 6mm x 5mm (Brass Threaded Inserts)
(Link Amazon tới loại insert mình dùng)
2x - Miếng cao su mỏng nhỏ (cắt từ ruột xe đạp cũ là quá hợp!)

Cài đặt in (Print Settings):

Clamp & Tray

• In bằng PETG Hatchbox màu Lake Blue
• Layer Height 0.15mm
• 4 Perimeters
• Infill 15% (Gyroid)

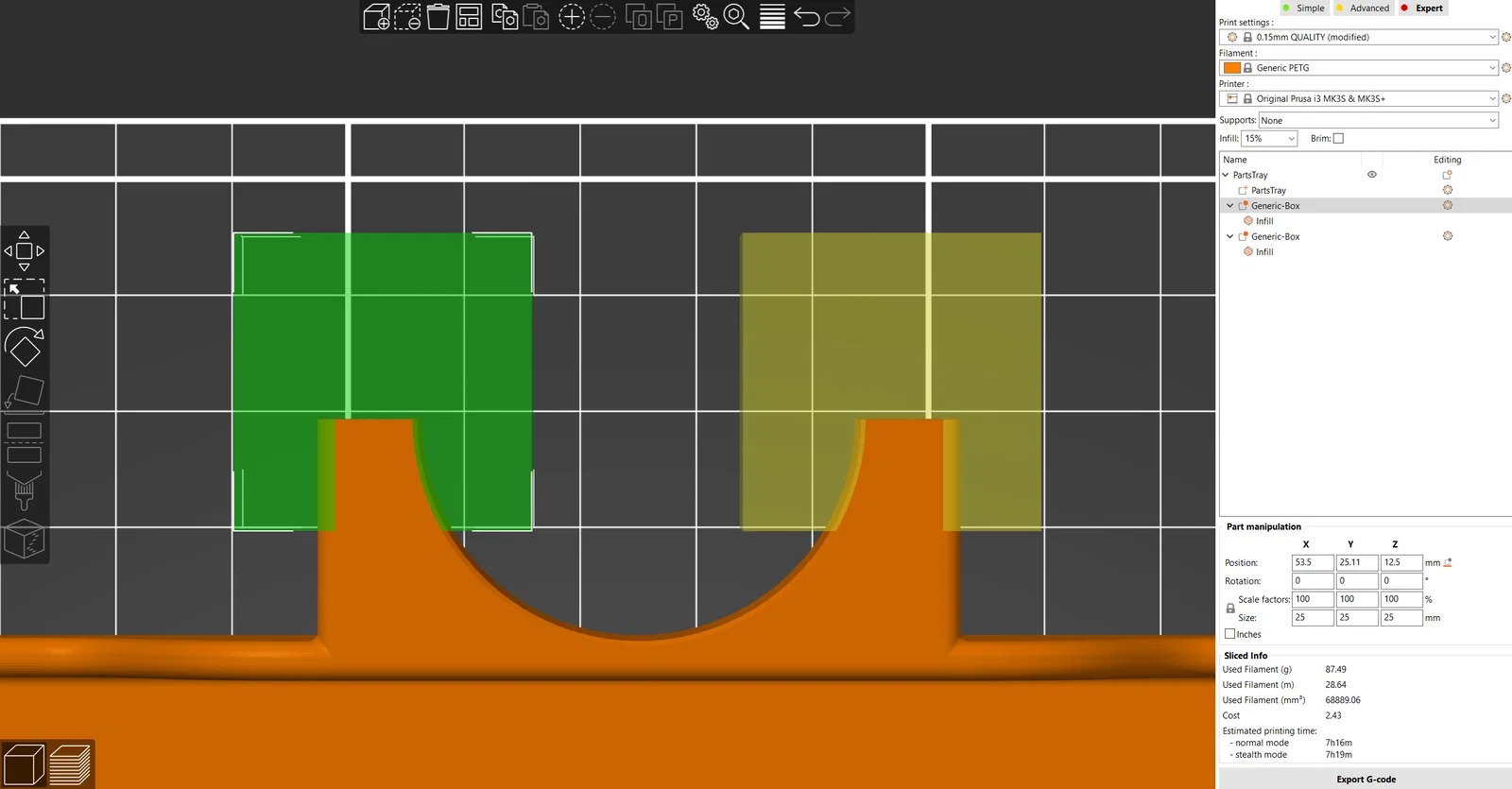

Dù không hẳn là bắt buộc, cái tray trong hình được in kèm modifier cubes bao quanh các boss để gắn insert cho ốc kẹp (xem ảnh chụp màn hình slicer). Phần đó được chỉnh sang Rectilinear Infill (100%).

Tray Pad

• In bằng TPU Overture màu đen
• Layer Height 0.15mm
• 2 Perimeters
• Infill 100%

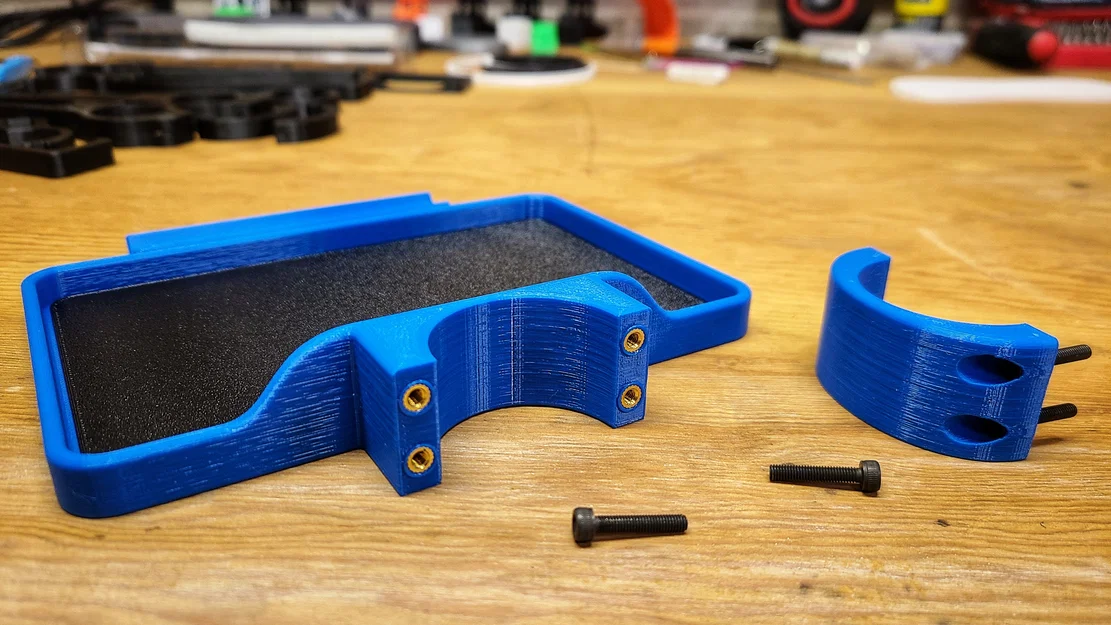

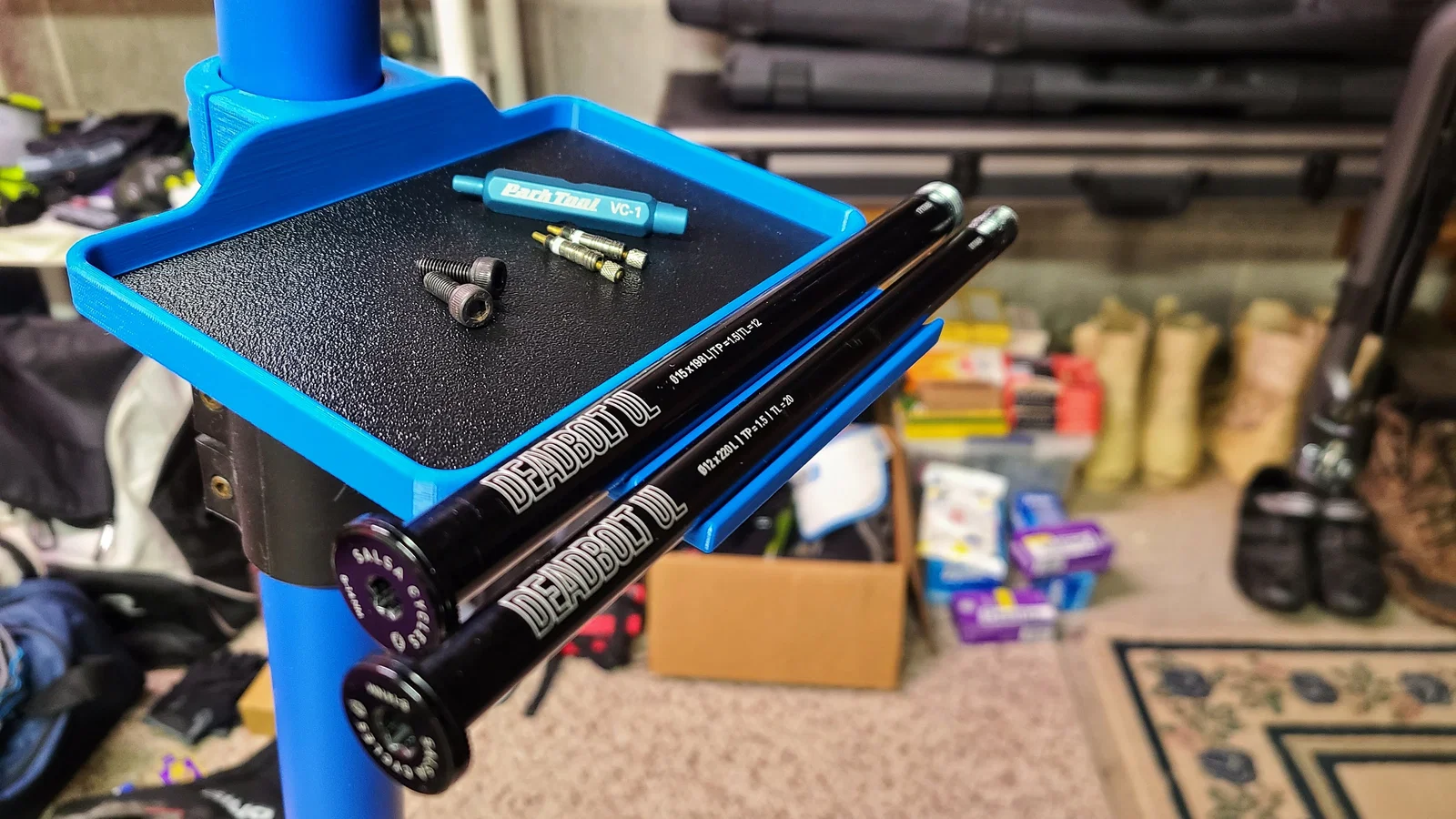

In xong hết các phần, bạn chỉ cần ép các threaded inserts vào các boss bắt ốc kẹp (trên phần tray) bằng mỏ hàn đang nóng là sẵn sàng gắn lên stand! Để tránh tray bị xê dịch, đặt 2 miếng cao su nhỏ kẹp giữa phần nhựa và ống kim loại. Nếu không dùng cao su thì bạn có thể xoay/pivot cái tray trong lúc dùng. Tùy bạn 🙂

Nếu thấy mẫu này hữu ích, nhớ đăng Make nha! Chúc bạn in vui vẻ!
