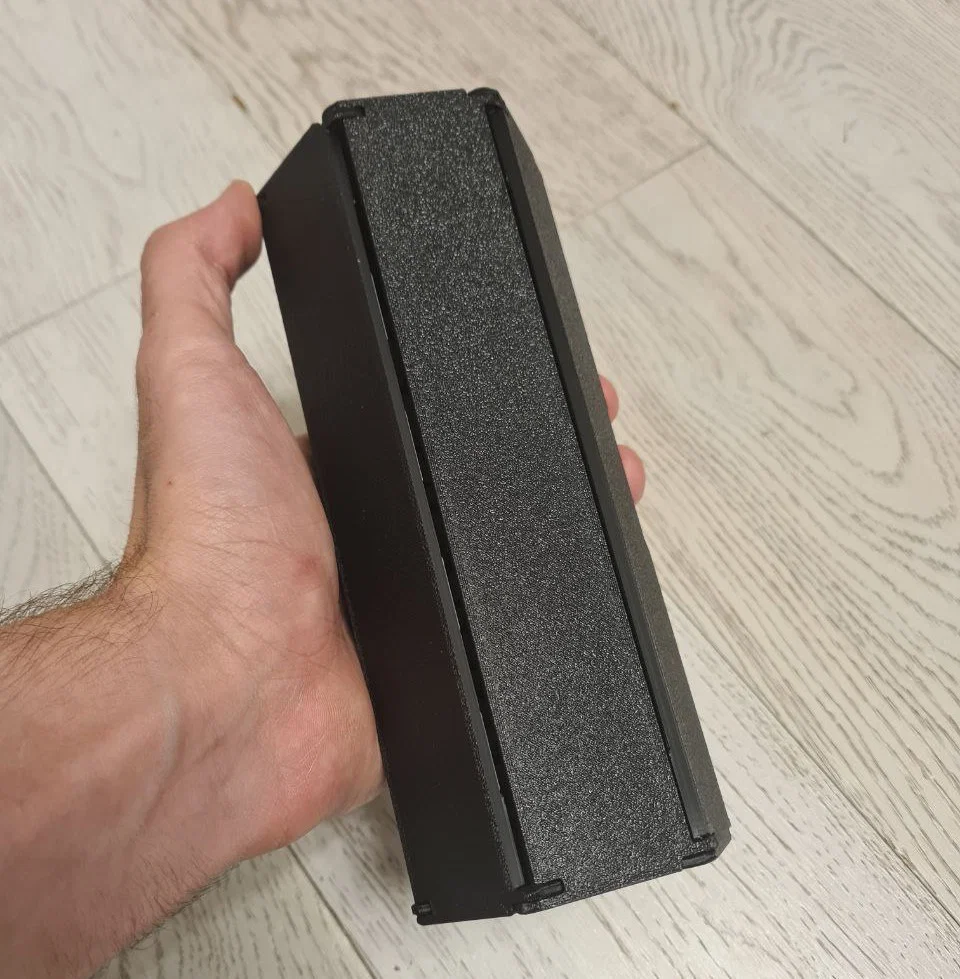

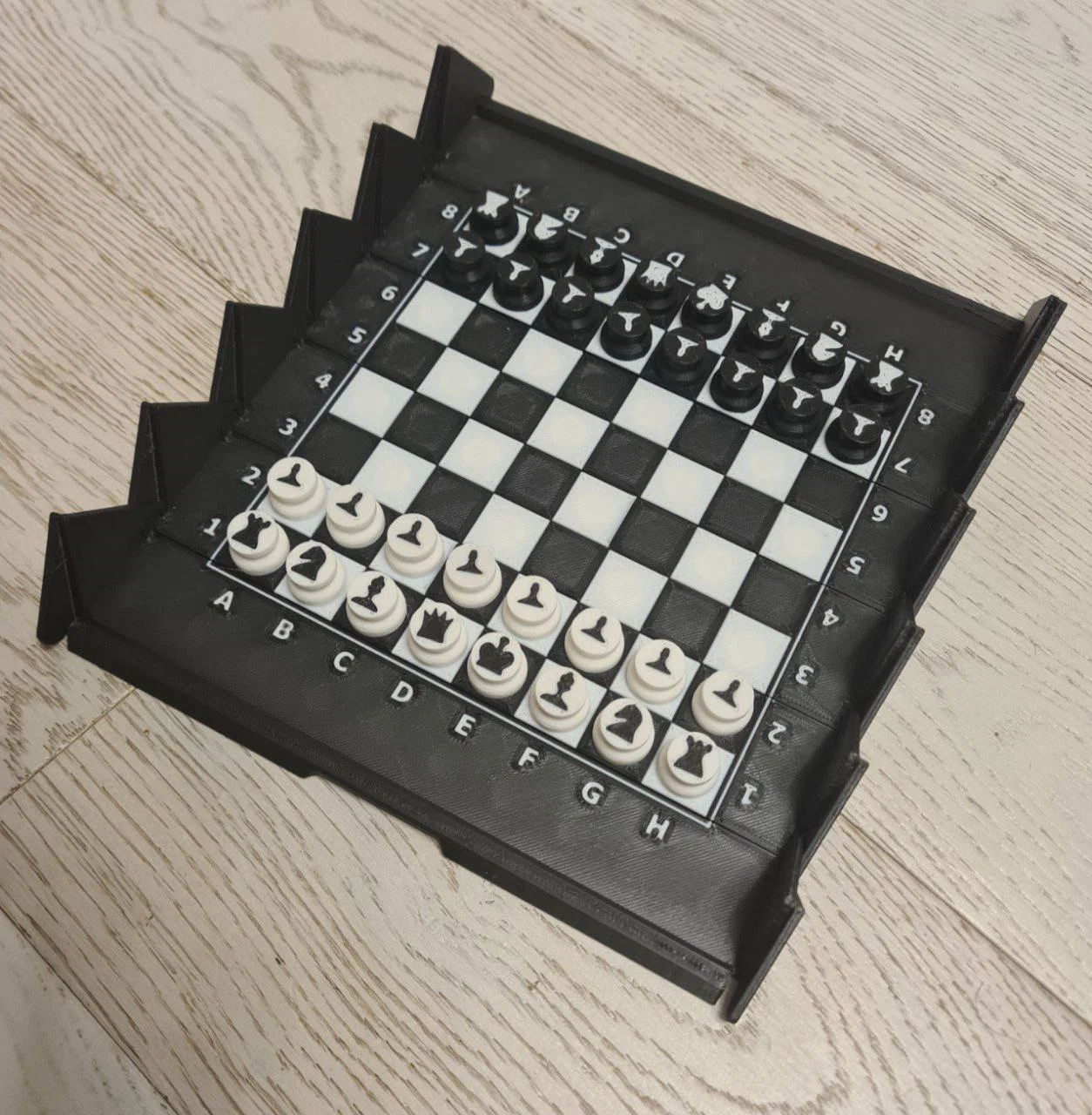

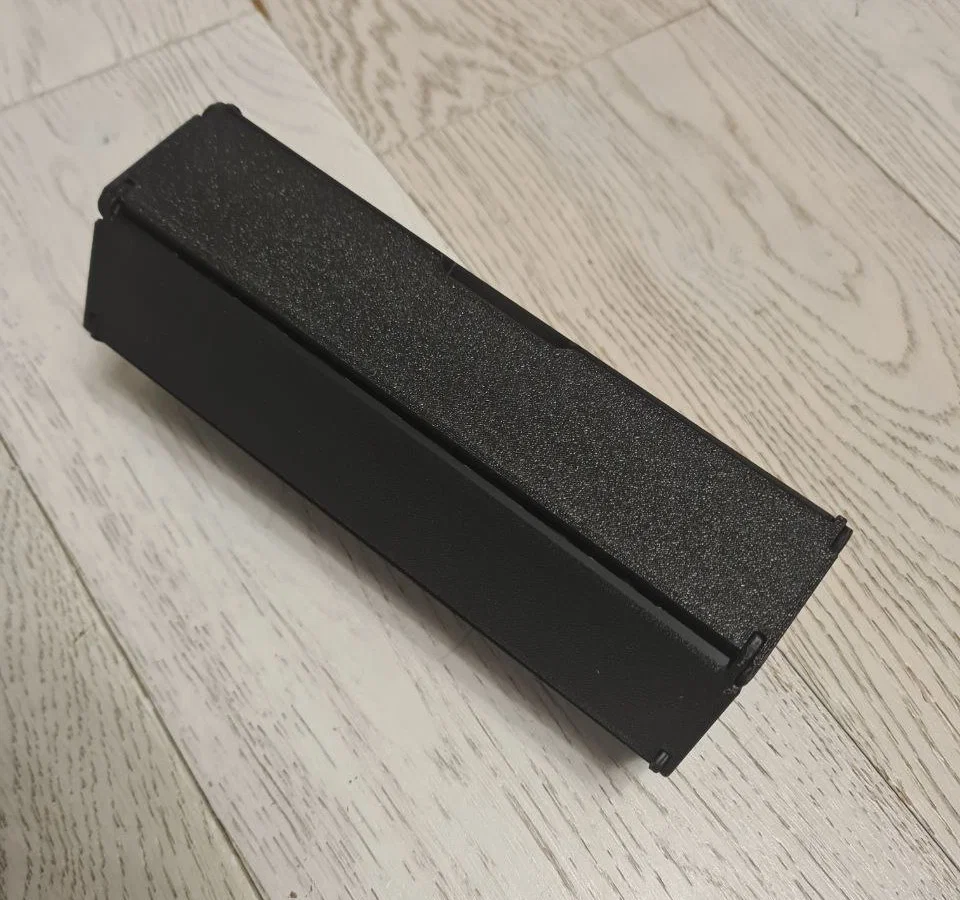

Cờ Vua Cuộn Nam Châm (Print in Place) – Roll-up Chess magnetic

Bản remix này được làm ra để giúp model gốc dễ in hơn và lắp ráp nhanh hơn.

Bạn chỉ cần chạy 3 lần in:

1. Bàn cờ
2. Quân trắng
3. Quân đen

rồi chơi thôi :)

Bạn có thể xem model gốc ở đây.

Khác biệt chính

• Nam châm được đặt vào ngay trong lúc in. Không cần keo. Không cần lắp từ nhiều mảnh rời.
• Model đã chuẩn bị sẵn cho in 2 màu. Nếu bạn có máy in multi-color thì khỏi cần sơn hay phải in màu khác riêng.
• Khớp gập (articulation) đã được tối ưu để in ổn định, đáng tin cậy hơn.
• Tăng dung sai cho nam châm. Bản gốc dung sai khá chặt.

Mình lấy phiên bản nhỏ làm nền, và model của mình ra kích thước 190x222mm. Sau này mình sẽ đăng các file nguồn fusion360, và nếu bạn cần size lớn hơn thì có thể tự chỉnh model theo ý.

Bạn cần

• Máy in multi-color
• 164 nam châm 10x2 (tùy chọn +24 nếu in thêm checkers)
• 32 nam châm 4x2 (nhưng bạn có thể chỉ dùng 24 như model gốc)

Bắt đầu

Trước khi bắt đầu, mình khuyên bạn nên calibrate và setup máy in cho chuẩn. Mình cũng khuyên in thử file TestAssembly.stl trước — mẫu in ra phải gập lại được trơn tru, không bị kẹt.

Trước khi in, chuẩn bị đủ số lượng nam châm cần dùng. Nhớ đánh dấu đúng mặt/cực của nam châm. Để làm việc này, mình khuyên dùng một tấm kim loại. Ví dụ tấm magnetic plate của bed cũng dùng được.

Project này được thiết kế để in bằng nozzle 0.4mm, layer height 0.2mm, dùng Arachne wall generator. Tất cả model đều in không cần supports.

Lưu ý! Bed/print plate của máy in phải là loại có từ tính (magnetic) hoặc bằng thép! Nếu không, nam châm có thể bị hút ngược lên nozzle trong lúc in và làm hư hỏng. Bạn cân nhắc kỹ và tự chịu rủi ro khi sử dụng. Hãy quan sát sát sao máy in ở layer ngay sau khi đặt nam châm.

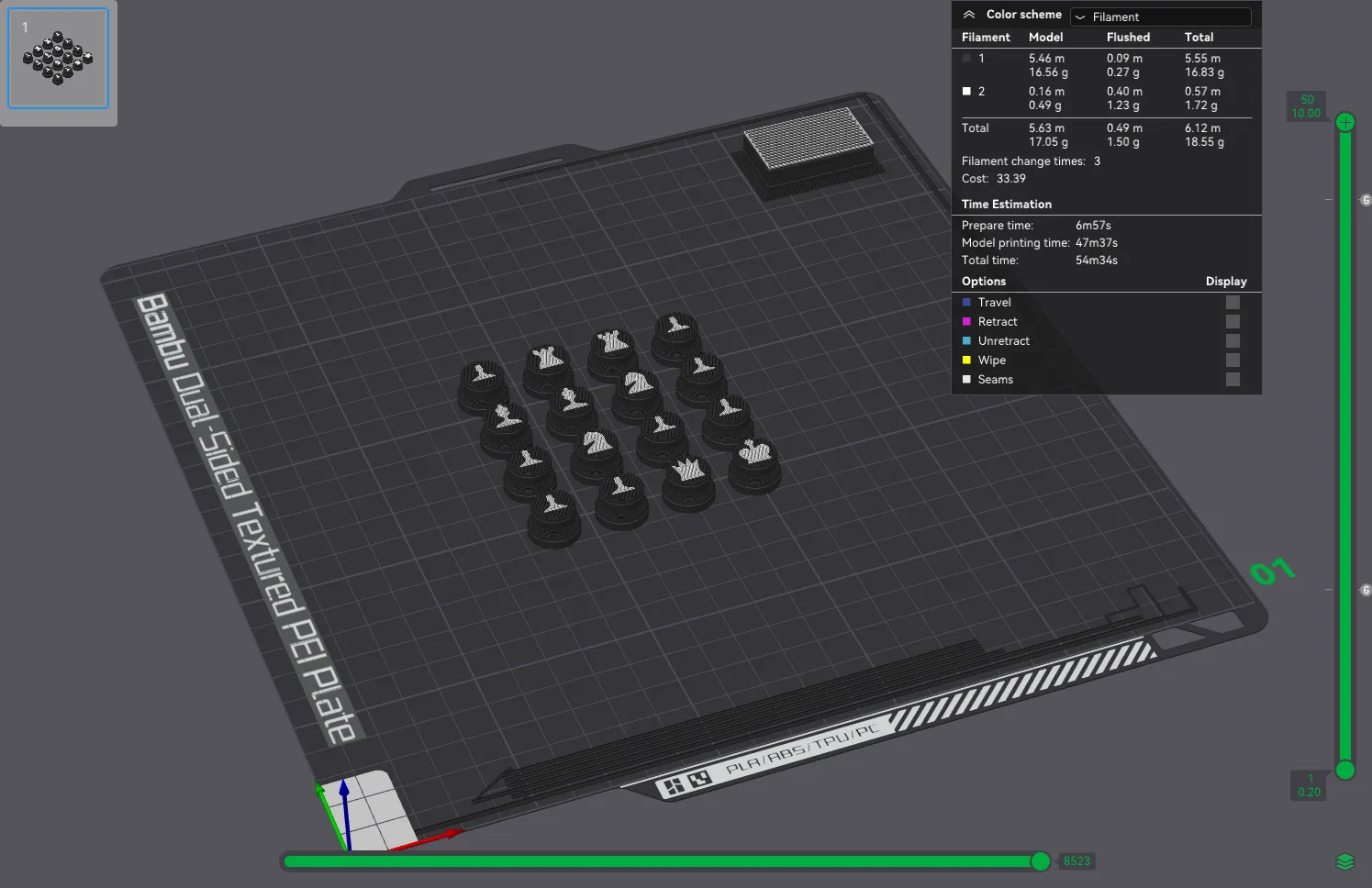

In quân cờ (chess pieces)

Mình khuyên bạn bắt đầu bằng phần quân cờ trước. Nó nhanh và dễ hơn so với in nguyên cái bàn cờ. Bạn sẽ học được cách đặt nam châm, và nếu có lỗi thì in lại quân cờ sẽ đỡ mất công hơn in lại cả bàn.

(File Chess_Pieces.3mf có sẵn model màu để in, kèm các điểm pause ở đúng layer cần thiết)

Mỗi quân cần in với 2 lần pause để đặt nam châm:

1. Layer 14, 2.80mm
2. Layer 44, 8.80mm

Khi máy pause ở đúng độ cao này, bạn đặt nam châm vào đúng lỗ. Đảm bảo bạn dùng đúng mặt/cực của nam châm!

Sau đó bấm “resume” trên máy in, máy sẽ tiếp tục in đè lên phần nam châm.

Bạn không cần đổi màu thủ công để in quân trắng/đen. Bạn có thể gán lại (reassign) màu trước khi gửi job in.

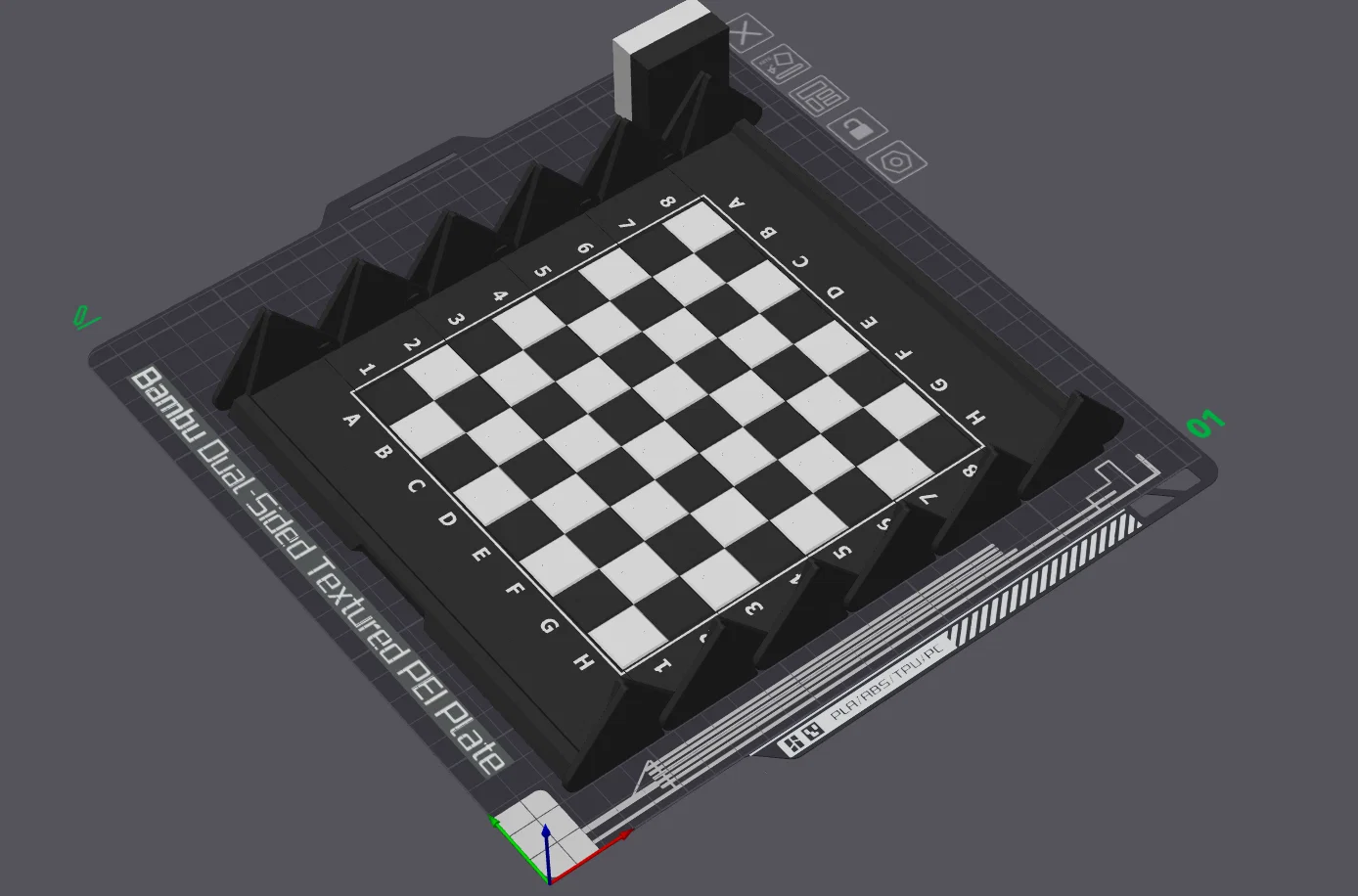

In bàn cờ (chess board)

(File Chess_Board.3mf có sẵn model màu để in, kèm các điểm pause ở đúng layer cần thiết)

Model này cũng có 2 lần pause:

• Layer 16, 3.20mm
• Layer 32, 6.40mm

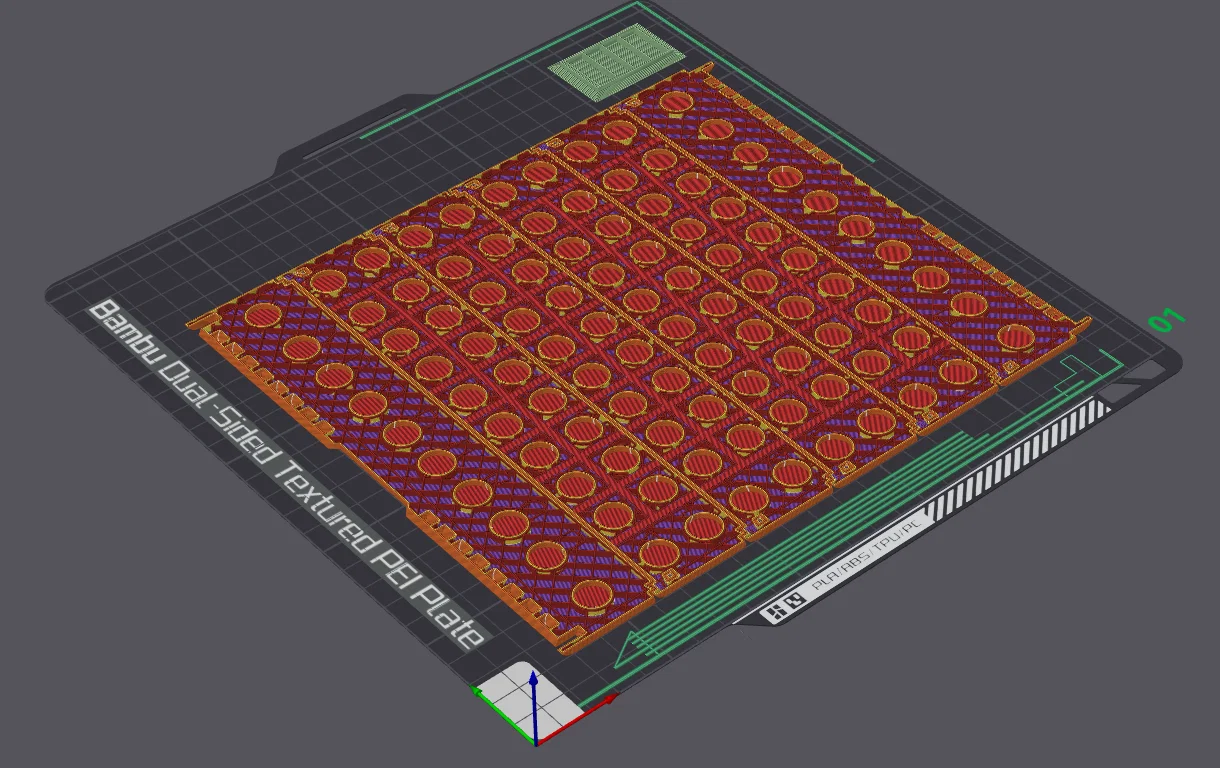

Ở lần pause đầu tiên, bạn cần đặt 100 nam châm 10x2 vào đúng lỗ

(đặt vào tất cả các lỗ lớn; hình này chụp lúc đang làm giữa chừng)

Ở lần pause thứ hai, bạn đặt 32 nam châm 4x2. Lưu ý nam châm trong các lỗ này phải đặt nằm ngang (sideways).

Nhớ canh đúng chiều nam châm! Để cuộn bàn cờ lại được, chúng phải hút nhau đúng hướng!

In cờ đam (checkers)

Checkers chỉ cần 1 lần pause

• Layer 19, 3.80mm

Khác với model gốc, mình quyết định dùng 1 nam châm thay vì 2.

Pause GCode

Đoạn code này sẽ tạo pause và hạ bed xuống để dễ đặt nam châm.

G28 XY ;parking by xy
G0 Z150 F1200 ;move down table
M400 U1 ;pause and wait user
G0 Z20 F1200 ;move up table

Đoạn code này chạy ổn trên BambuLab X1C, nhưng có thể sẽ khác với máy khác. Dán nó vào layer cần thiết bằng “Add Custom G-Code” trong BambuStudio.

Cuối cùng

Đây là model đầu tiên mình đăng, với lại tiếng Anh không phải tiếng mẹ đẻ của mình, nên có gì sai sót thì mình xin lỗi trước nha :)
