Ender3 V2 Switchwire Dually

Dạo này thấy có xu hướng cứ gắn thêm motor lên một trục là xong chuyện. Mình không hài lòng với những giới hạn của trục Y mà mình gặp phải (dù thật ra mình cũng chưa cố lách nhiều) nên mình nghĩ sẽ vui nếu quăng thêm một cái motor vào đó.

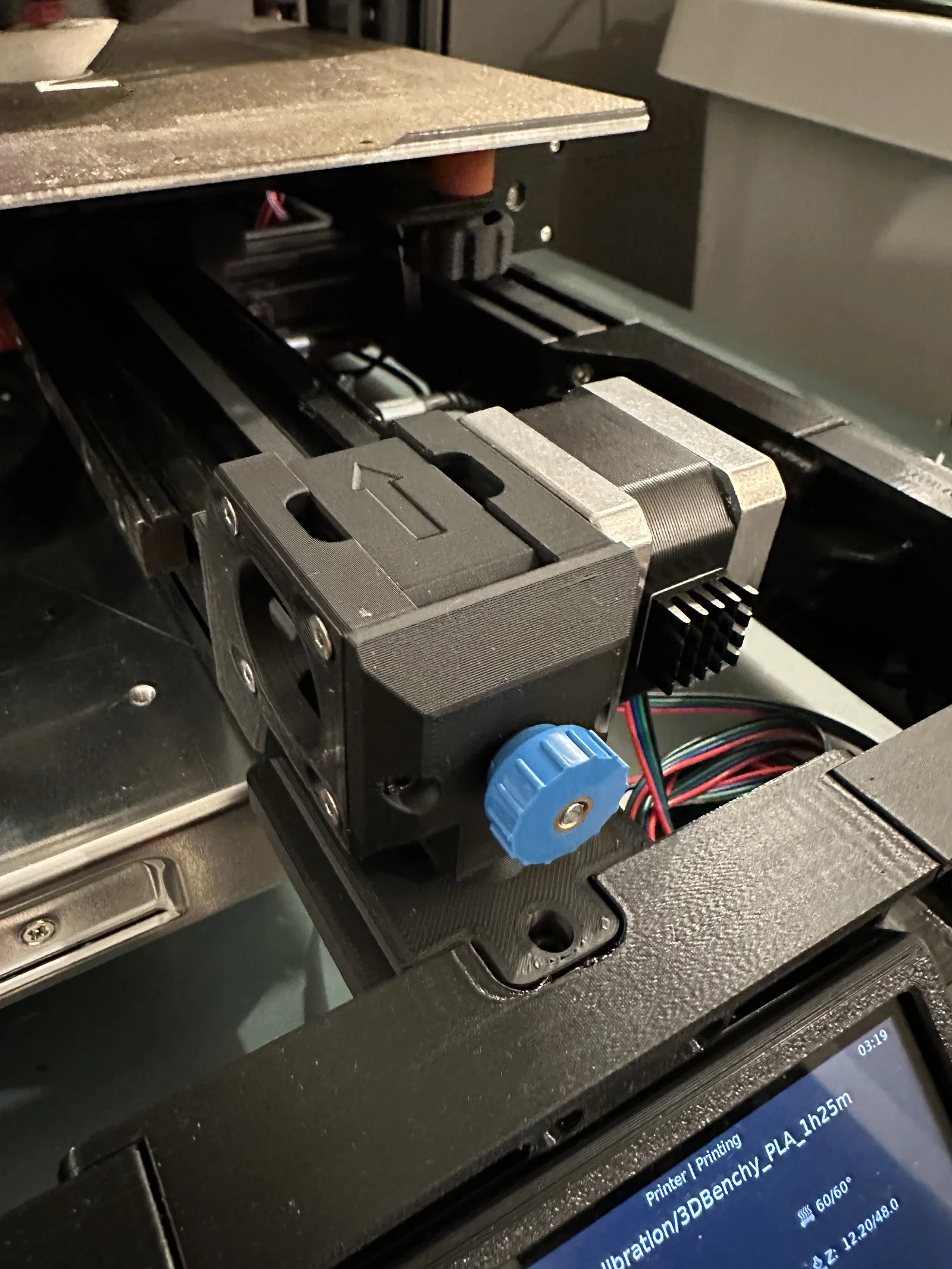

Dù cái tensioner nhìn giống cái sọ, mình vẫn gọi bản mod này một cách thân thương là “Dually”, lấy theo mấy chiếc xe tải bánh sau đôi.

Phần hardware cần có:

• thêm 1 motor
• 4 con ốc M3 đầu chìm (flat head) dài 45mm
• 1 con ốc M4 đầu tròn (button head) dài 25mm cho tensioner (mình dùng lại núm tensioner của Ender3)
• 4 con ốc M5 để bắt vào extrusion (mình dùng 16mm nhưng cái gì từ 8mm trở lên là được)

Điểm cần lưu ý của mod này là bed frame zin của Ender3 V2 sẽ tông vào motor nếu không nâng lên khoảng 8mm. Mình có kèm spacer để dùng với ốc dài hơn, nhằm bắt bed frame vào carriage trong bản chuyển đổi Switchwire này. Mod này sẽ tương thích với Ender3 V2 zin nếu không vướng vụ phải nâng bed frame, nên nếu bạn giải quyết được chỗ đó thì cũng có thể dùng cho máy zin. Lý tưởng nhất là cắt một cái bed frame ngon hơn, nhưng mình chưa làm tới.

Vui lòng tham khảo video của Simon Vez về belt synchronization để xem cách canh và căng belt khi dùng 2 motor. Mình khuyến nghị chỉnh pulley của motor phía sau vì dễ thò tay hơn (nhưng tuỳ hứng mình có thể sẽ sửa).

Các part được in bằng ABS+ với Voron settings tiêu chuẩn.

Cập nhật:

• Mình thêm một folder chứa spacer phương án khác, có khoét chỗ để dễ tiếp cận ốc siết pulley của motor.
