XB8E 2022 Receiverbox (Cập nhật 23/07/2024)

Hiện tại mình đang làm một receiverbox mới để vừa với xe đời 2024.

Do layout trên xe đã thay đổi (chassis ngắn hơn và một số chi tiết được chỉnh sửa), nên receiver-box này không còn vừa nữa.

**************************************

Mình chạy đua một chiếc buggy TeamXray XB8E tỉ lệ 1/8.

Bản 2022 có layout mới và không còn hộp bảo vệ riêng cho receiver nữa.

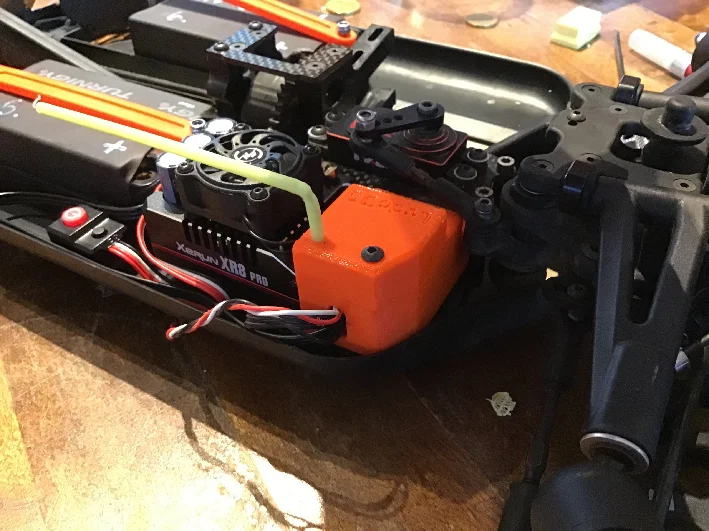

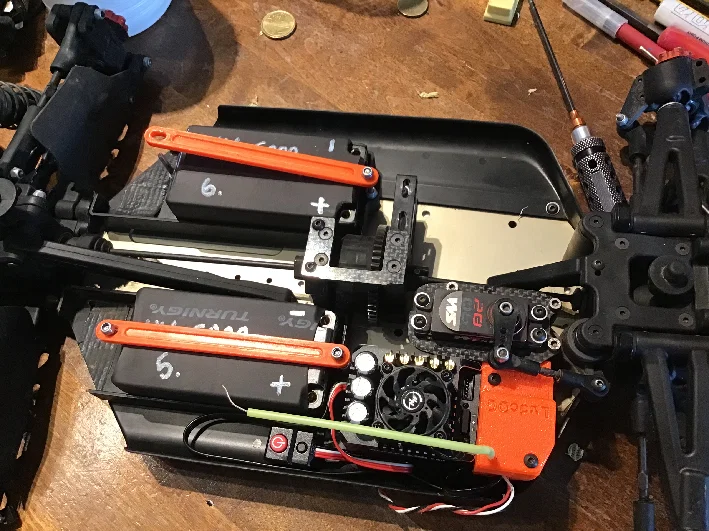

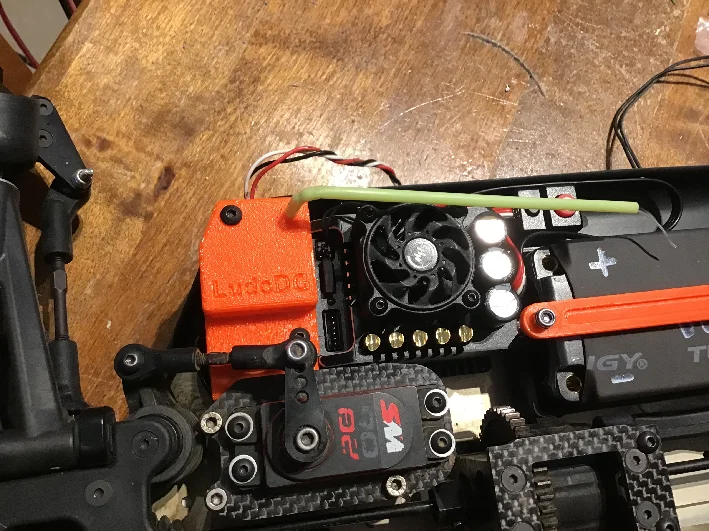

Mình thiết kế một cái box mới có thể gắn cạnh ESC và steering-servo.

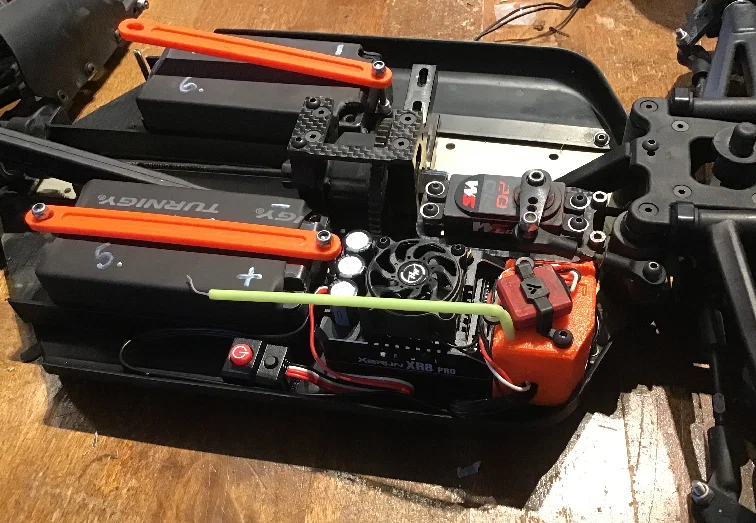

Hơi khít một chút nhưng dùng ổn, không hề cạ vào servo horn.

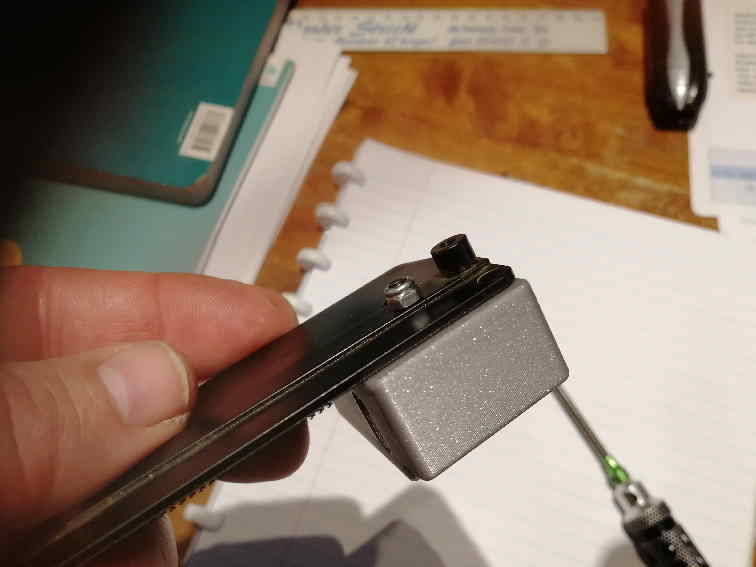

Nó có thể/nên được gắn lên esc-plate bằng băng dính velcro xịn, hoặc bắt bằng ốc.

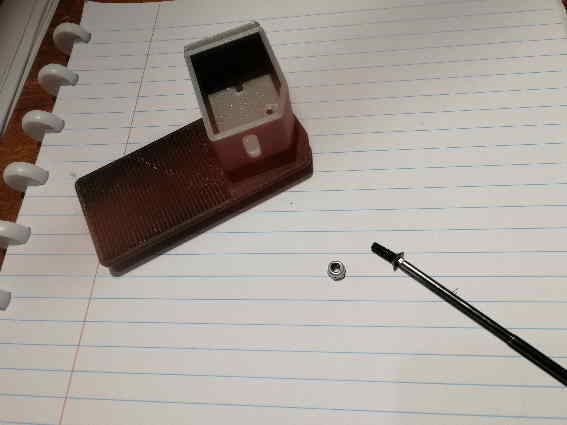

Nếu bắt bằng ốc, bạn nên khoan một lỗ 3.2mm xuyên qua esc-plate (dễ thôi vì nó là nhựa).

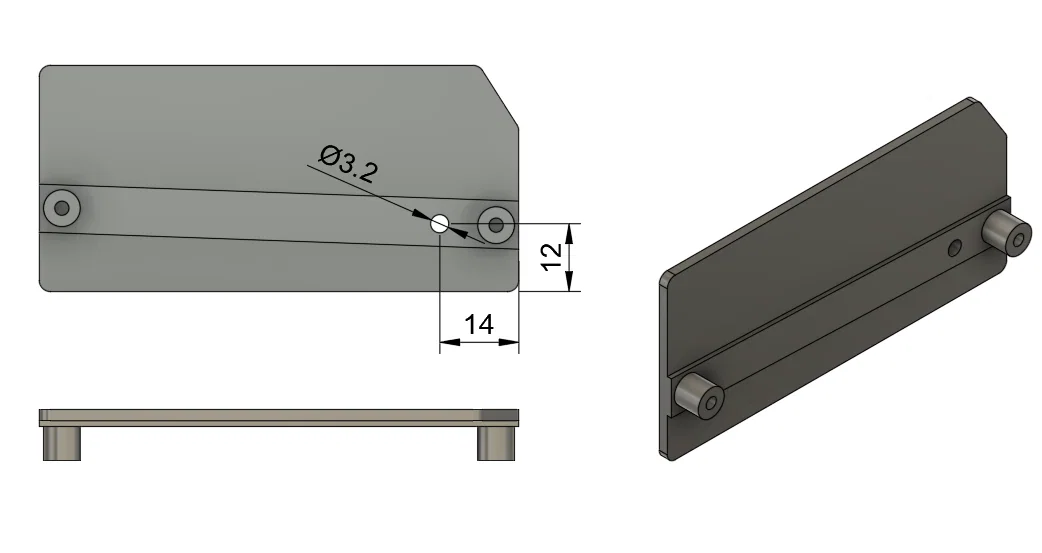

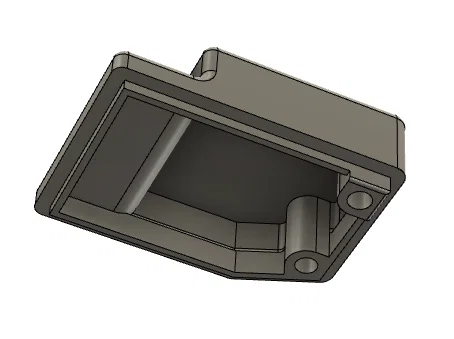

Xem hình để canh chính xác vị trí cần khoan.

Hình ảnh là từ một trong những prototype cuối (mình làm tới 11 cái :D ).
Gần đây mình có tinh chỉnh nhẹ để chừa thêm chút “khoảng xoay xở” cho ESC.

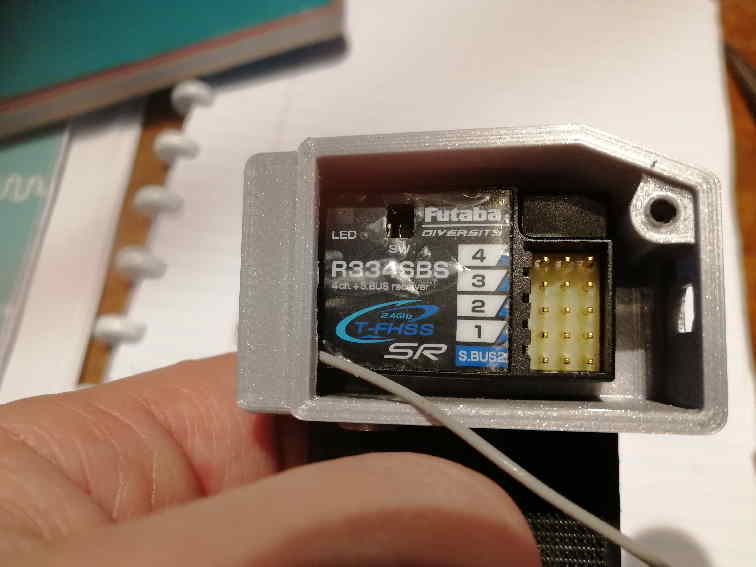

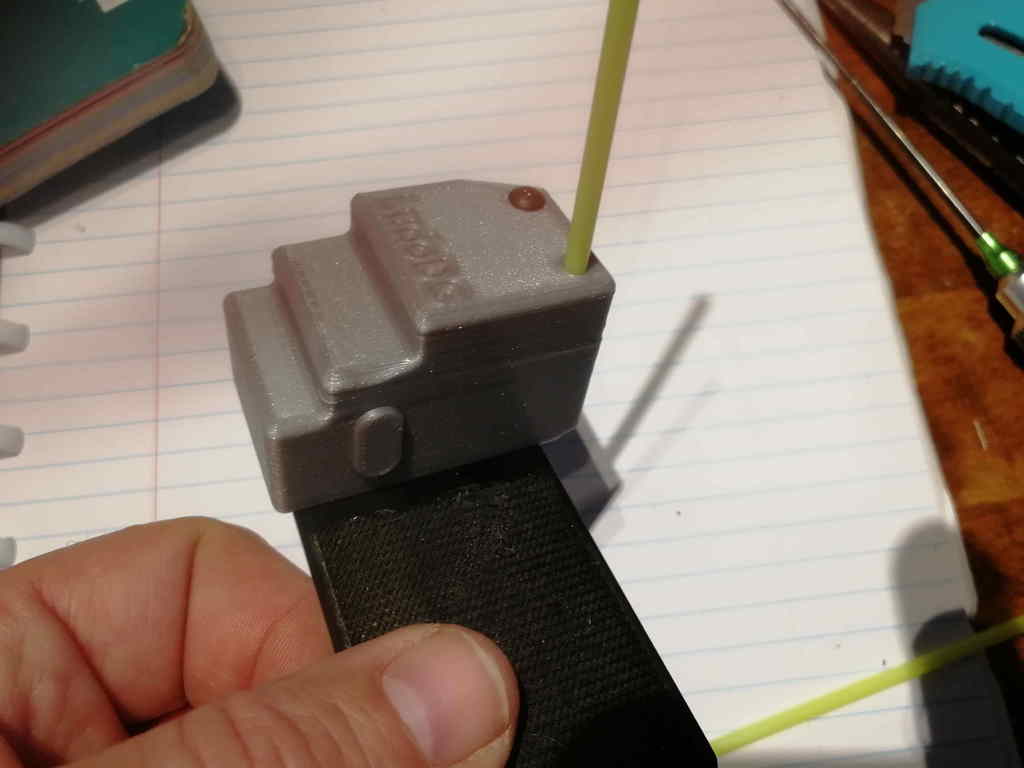

Vừa với receiver Futaba R334SBS của mình, và cũng vừa Sanwa RX482 (antenna tích hợp).

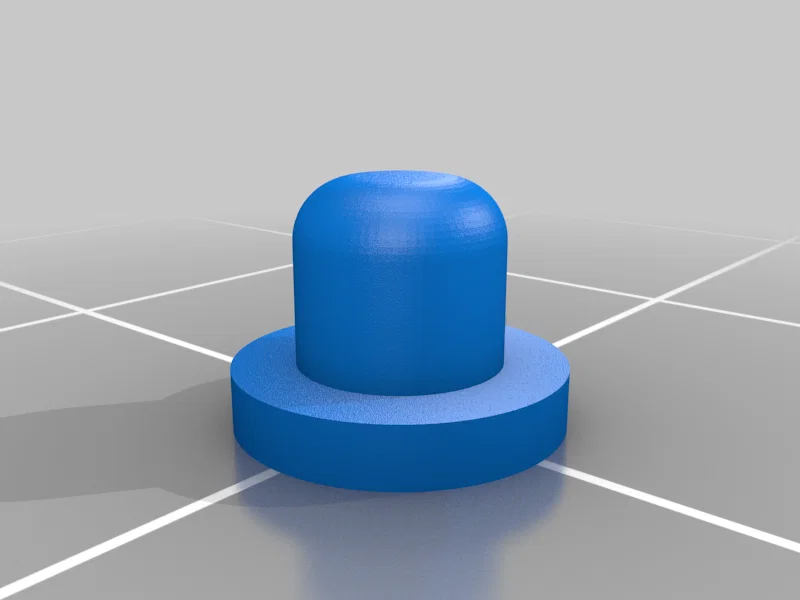

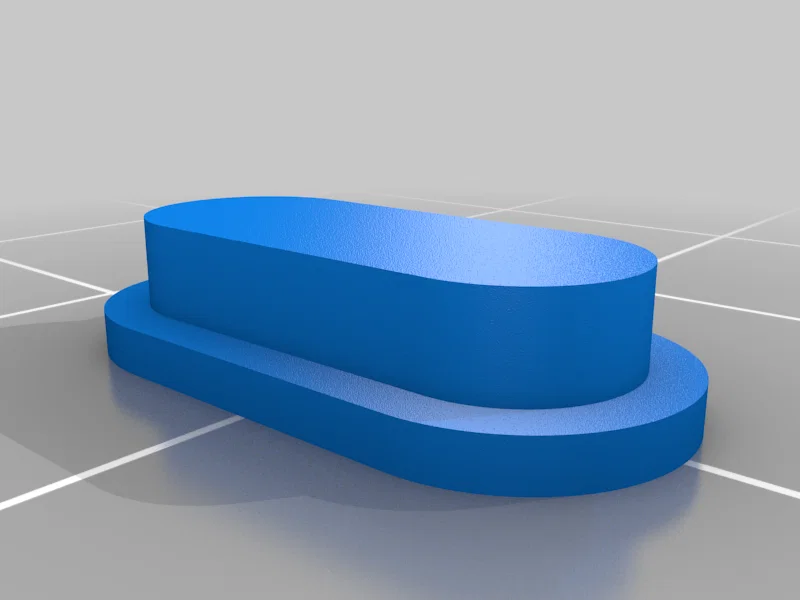

Mình có kèm các nút bịt để đóng lỗ dây thứ hai VÀ lỗ antenna.

Mình đã in bằng PLA và PETG.
Mình thích PETG hơn vì ít bị ảnh hưởng bởi nhiệt… nhưng sẽ cần slicer và máy in 3D được tune cho chuẩn.

“Walls” dày 2mm.

Rất mong nhận được góp ý.

***************************************************************************************
Update may, 5th '22: phiên bản mới (tốt hơn) (Boxy_vXIV)

Kích thước ngoài giữ nguyên, rộng hơn bên trong.
Nắp (lid) khít hơn.
Thêm lỗ bắt ốc.

!Cần máy in được tune đàng hoàng.

• Lid_Boxy_vXV cao hơn vXIV 2mm

**************************************************************************

Update may, 20th,'22:

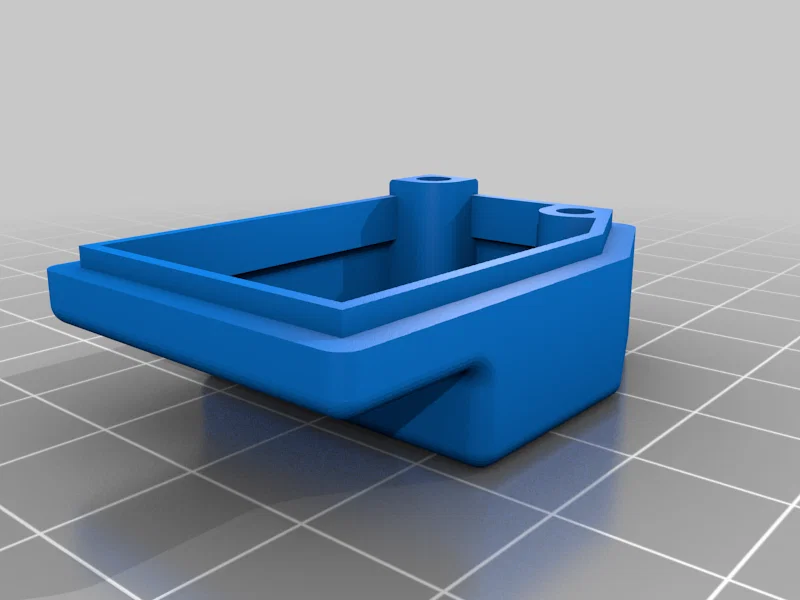

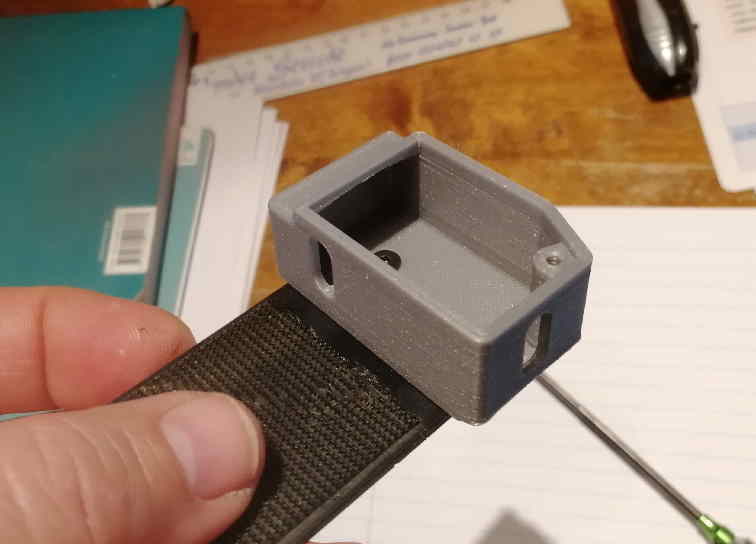

Phiên bản mỏng hơn (1mm) và khít hơn (bo góc tròn hơn).
Mình bỏ một trong hai lỗ đi dây vì thấy hơi dư.

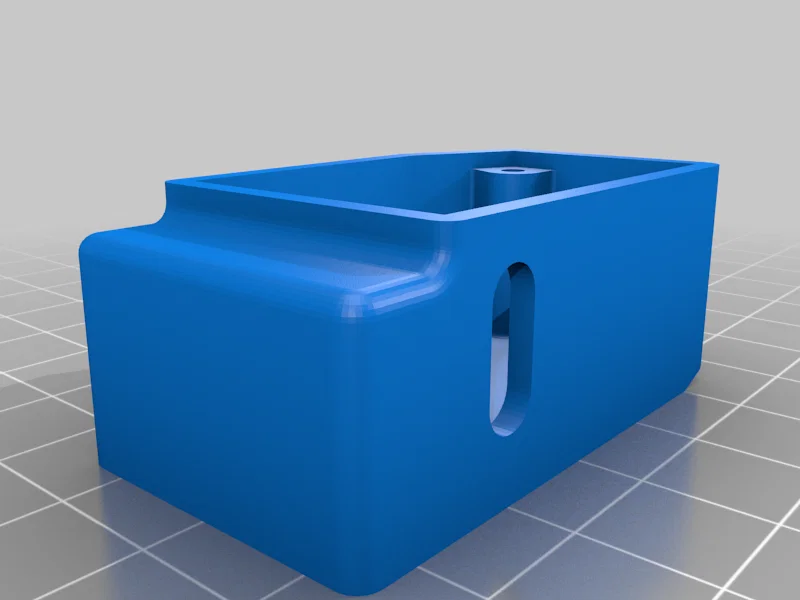

ESCBox_vXX

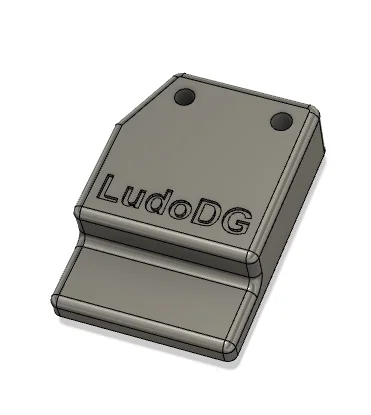

và ESCBoxLid_vXX

Thêm hình mới.

Vẫn là kiểu nắp khít như cũ.
Mình KHUYÊN nên in bằng PETG thay vì PLA, vì hộp sẽ nằm cạnh ESC mà có thể (chắc chắn sẽ) nóng.

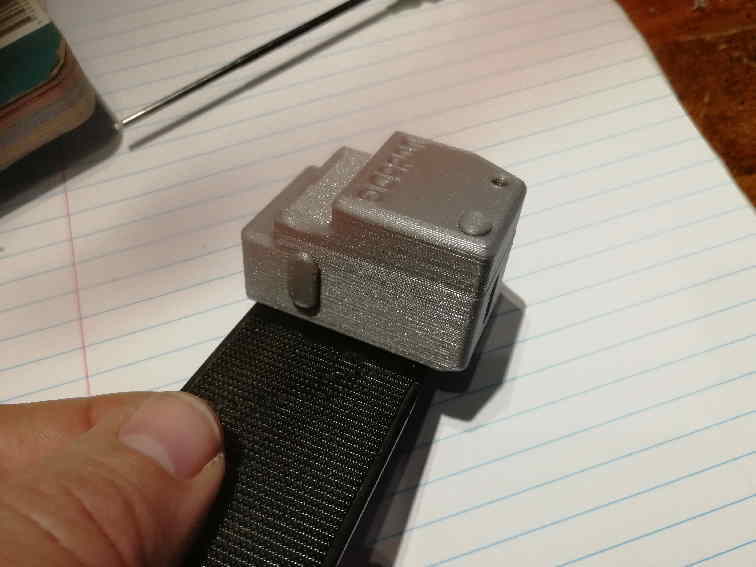

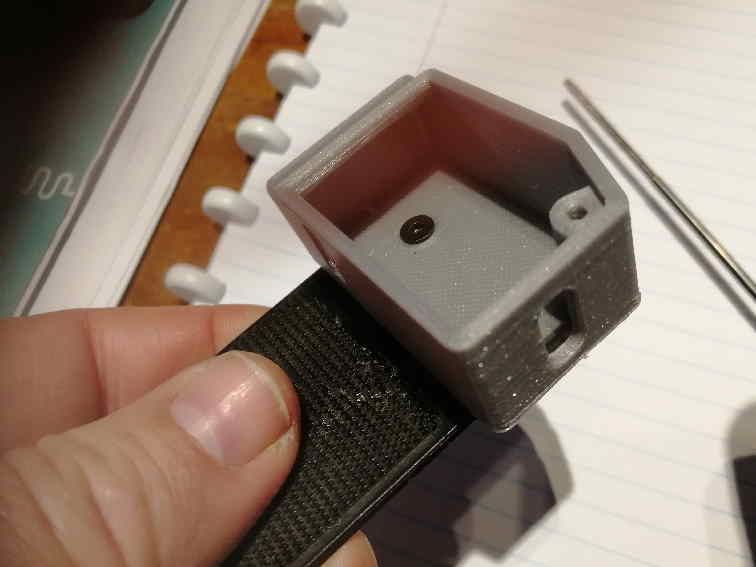

Ngoài ra: mình dùng băng dính velcro-tape loại tốt để gắn ESC-box của mình, và không dùng lỗ bắt ốc phía dưới.

**************************************************************************

Update sept, 23th,'22:

Mình xoá các file cũ, chỉ giữ bản mới nhất.

Giờ mình cũng lắp mà không dùng velcro nữa. Velcro dùng ổn, nhưng mình thích kiểu gọn gàng “khỏi lòng vòng” bằng ốc hơn.
Ngoài ra, lần này mình in trên MK3S với Prusa PC Blend (carbon fiber)… đúng là quá đã: nhẹ hơn, cứng hơn VÀ chất lượng in đẹp hơn PETG.

Mình sẽ giữ mấy tấm hình cũ cho tới khi upload được hình mới… vừa để kỷ niệm quá trình thiết kế cái box này :)

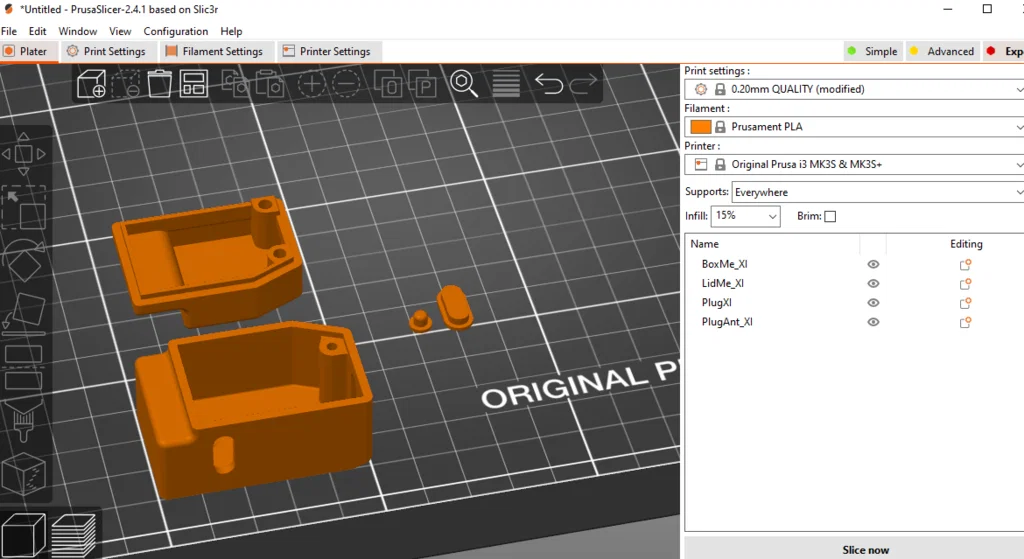

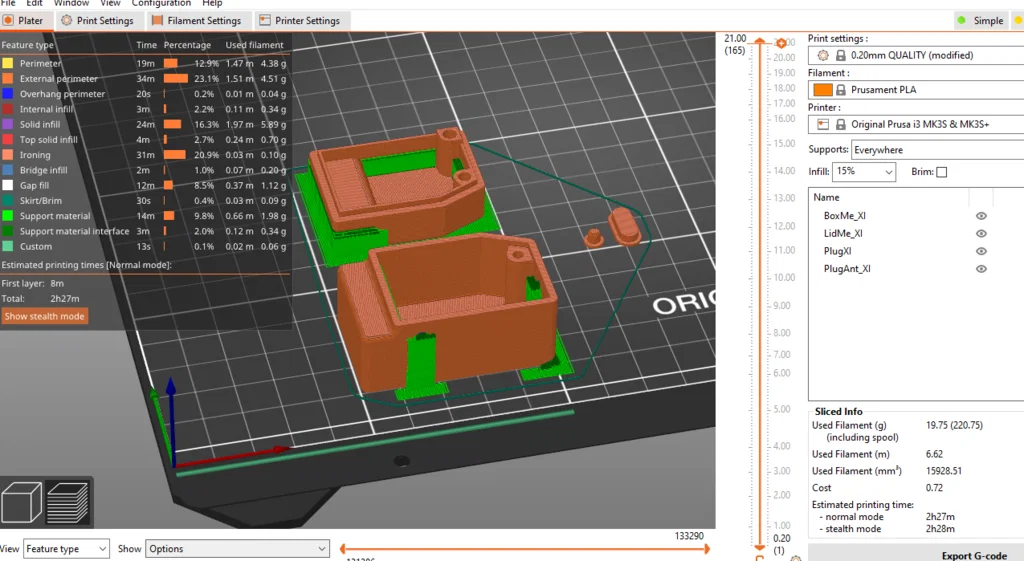

Print Settings

Printer Brand:

Prusa

Printer:

I3 MK3S

Rafts:

Doesn't Matter

Supports:

Yes

Notes:

Tiếc là bạn sẽ cần supports... nhưng chắc cũng không phải vấn đề lớn.

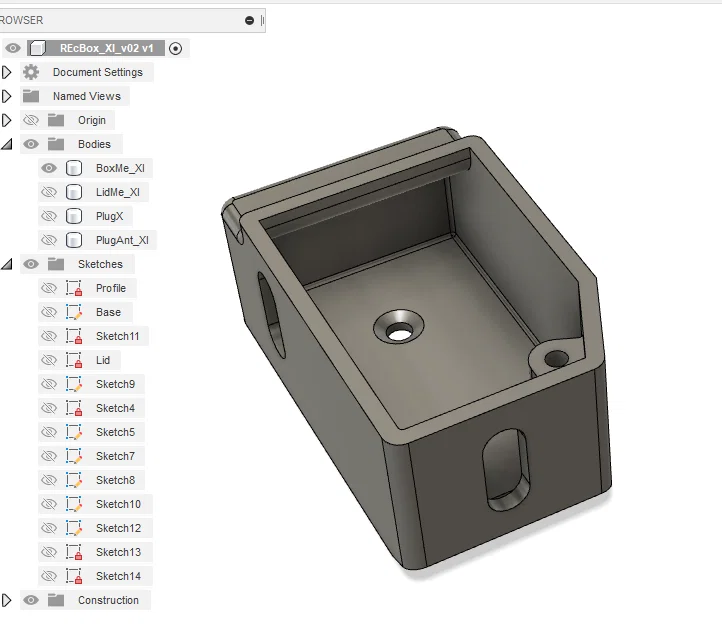

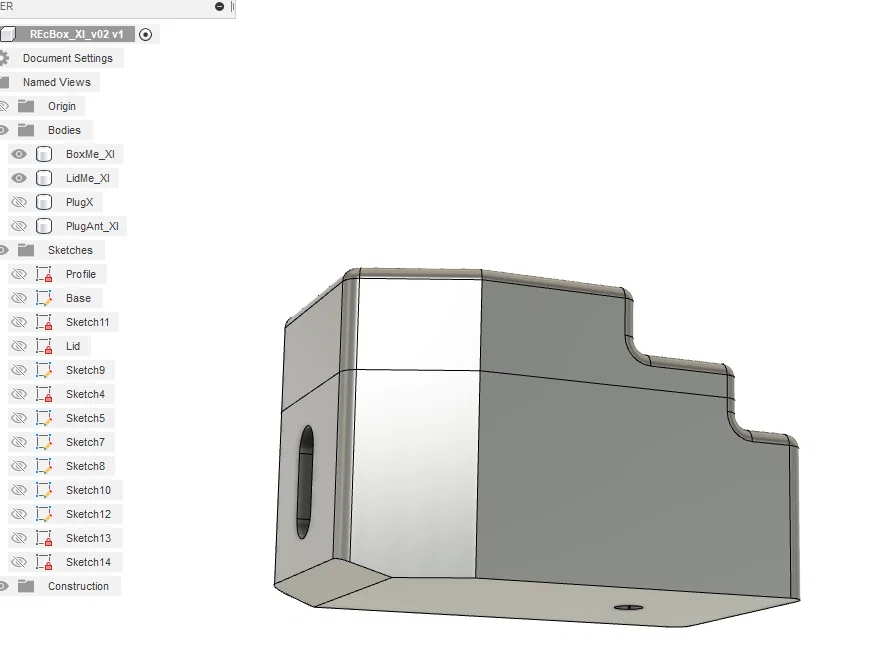

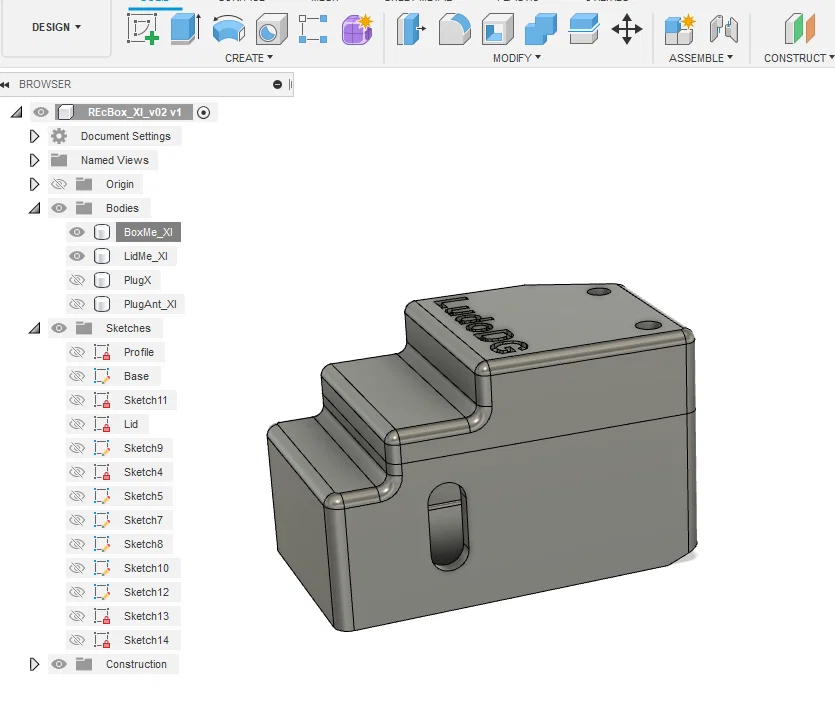

Designed with Fusion360

Category: R/C Vehicles
