Ngàm gắn Nebula Camera cho Ender 3 V3 (CoreXZ)

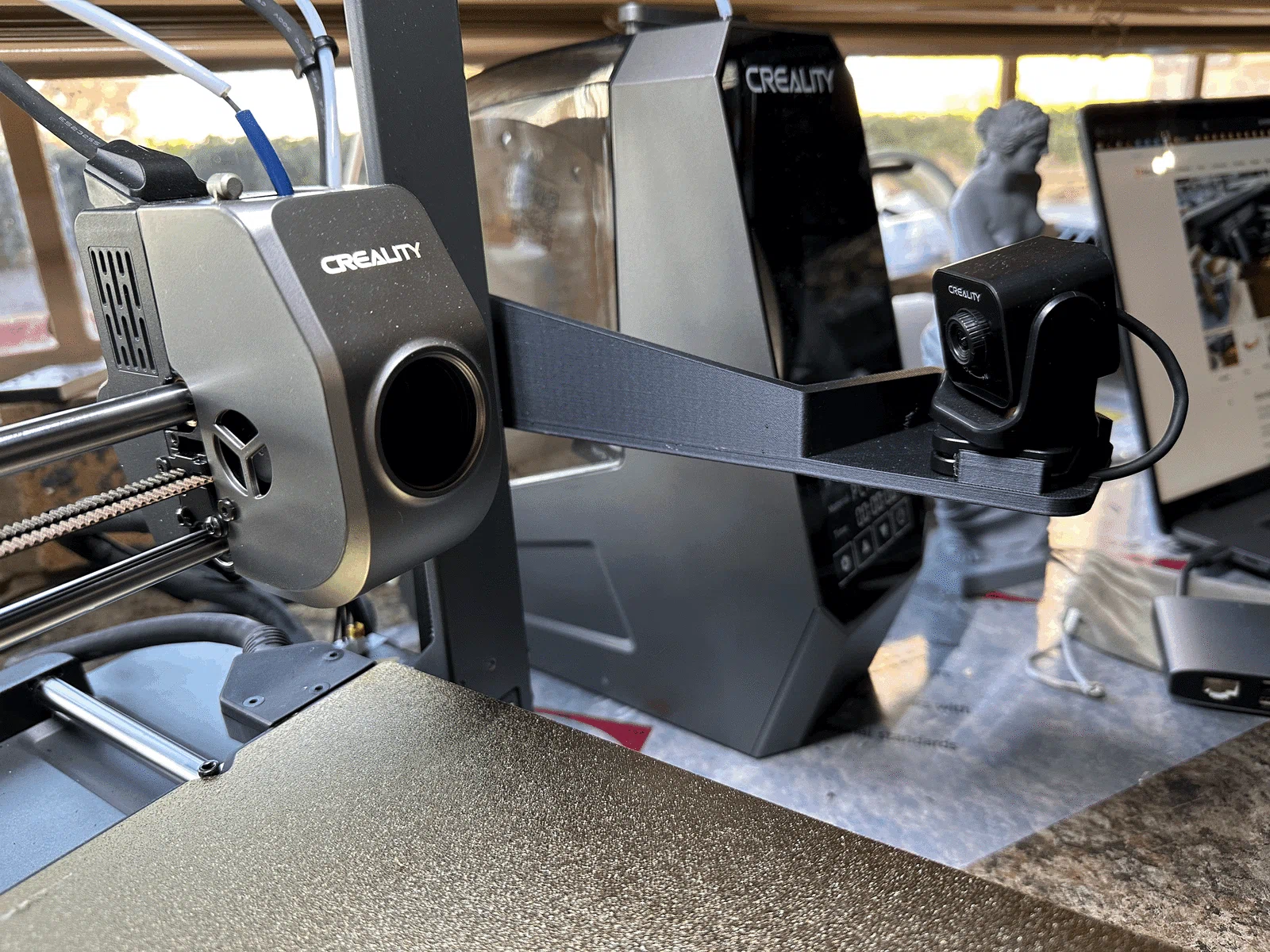

Tay nối dài từ cảm biến filament ra trước để gắn Nebula camera cho Creality Ender 3 V3 (CoreXZ). Dùng ốc zin, in PLA-Carbon, infill >20%, không cần support. Có sẵn quản lý dây và chỗ rút dây trên gantry.
Mô tả

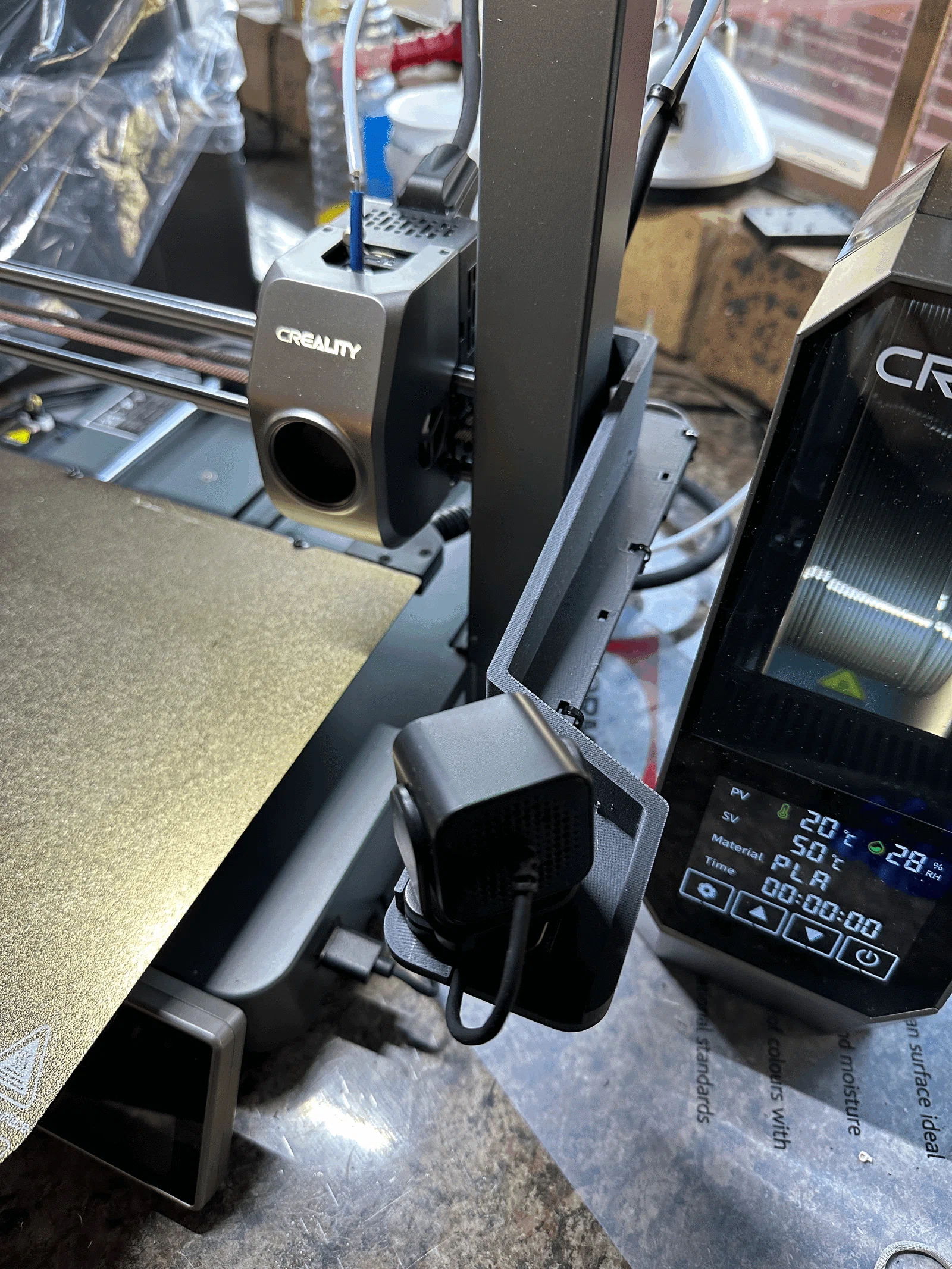

Mẫu này được thiết kế để dùng đúng phần cứng zin (stock hardware) và chỉ cần bắt vít lên phía trên cảm biến filament, dùng luôn các con vít của cảm biến filament — vít zin dài đủ xài.
Mình in bằng Creality PLA-Carbon với thành dày (thick walls) và infill >20%. Không cần support. Đặt nghiêng 45 độ là vừa khít trên build plate.
Có sẵn phần đi dây: dây USB được luồn gọn phía dưới camera, rồi có các lỗ để luồn dây rút (cable ties) cố định dây vào tay nối dài. Dây đủ dài để tới cổng USB và vẫn có thể cột chung với bó dây đi từ đế lên gantry.

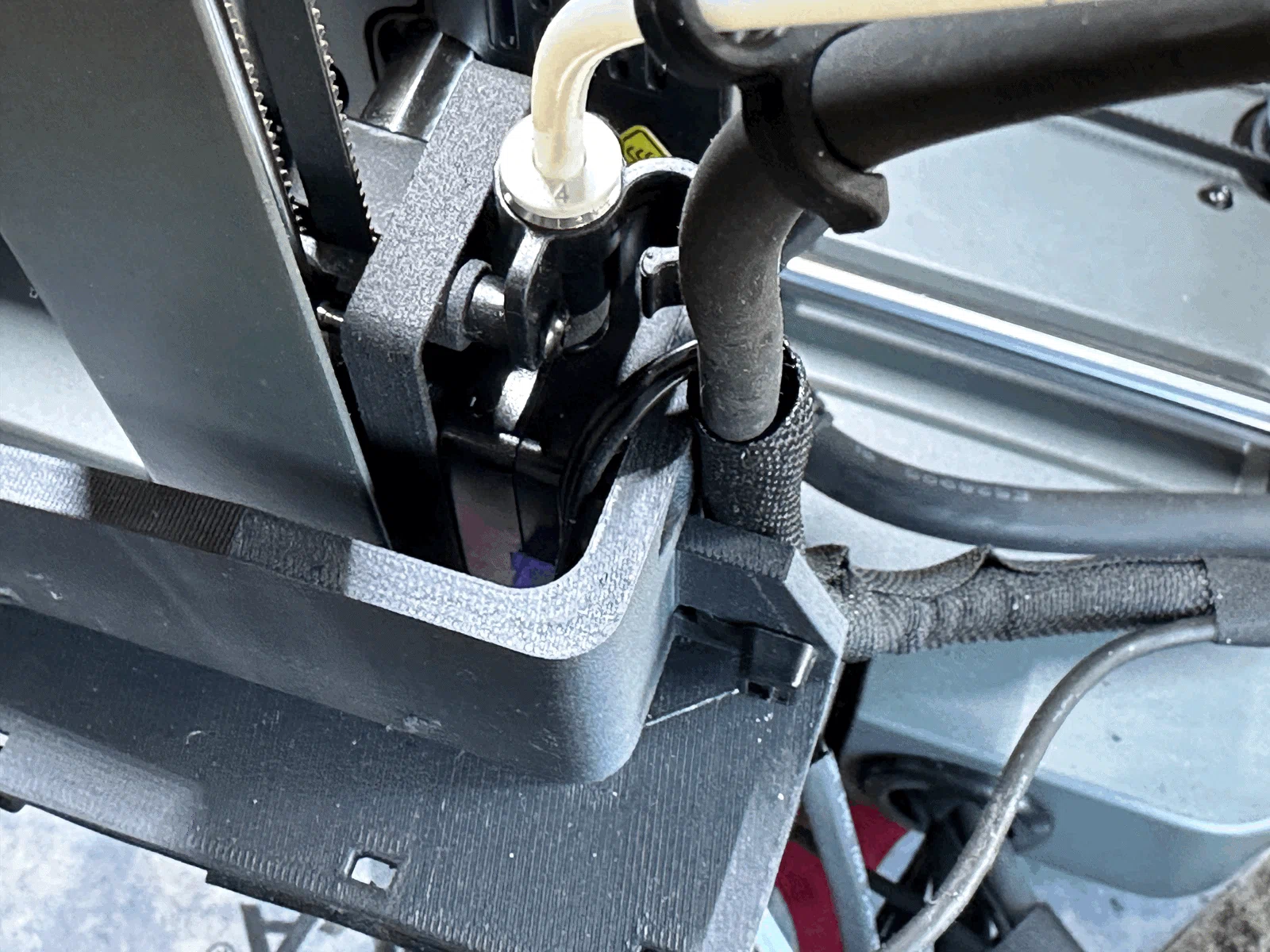

Nó sẽ che mất móc treo dây zin trên gantry, nên mình thêm một vị trí để rút dây (zip tie) cố định dây gantry cũng như dây camera để giảm kéo/giật (strain relief).
Hy vọng giúp được ai đó!
