Storage Bin Organizer - Hệ treo modular lắp ghép liên kết (v1.1)

Đây là phiên bản mình làm theo kiểu hệ khay chứa đồ modular lắp ghép (interlocking) mà mình thấy hợp với nhu cầu của mình.

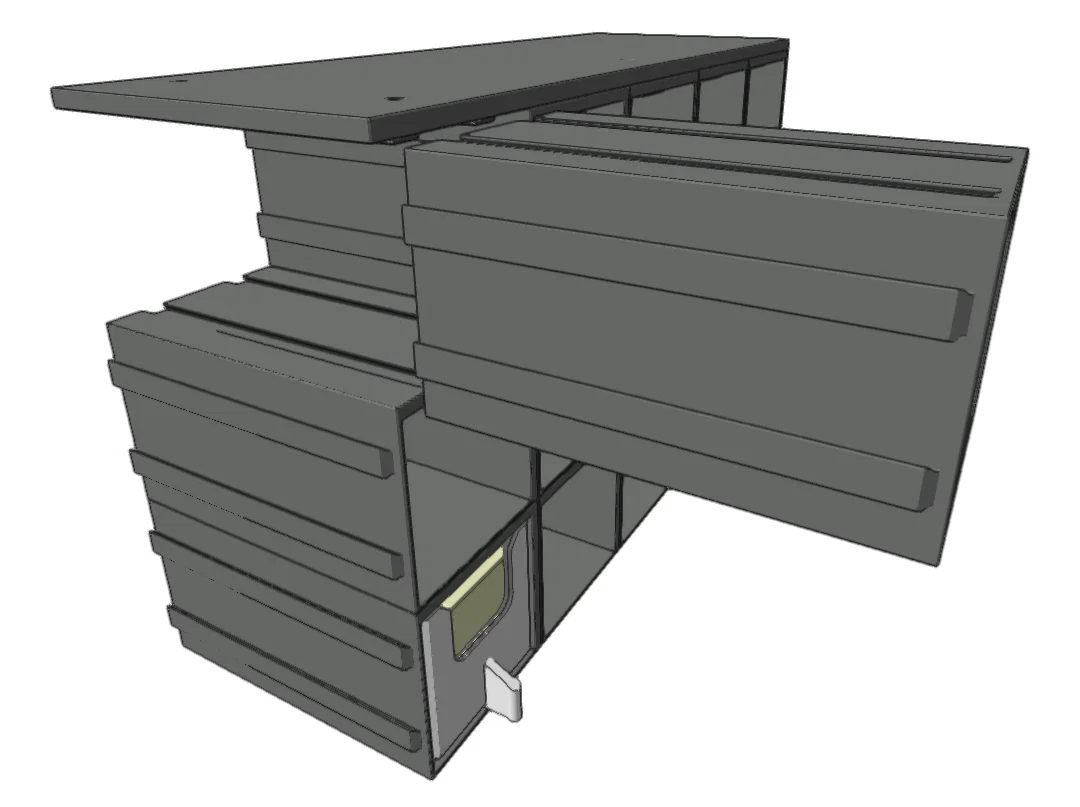

Có thể bắt vít cố định lên mặt dưới của kệ bằng ngàm treo.

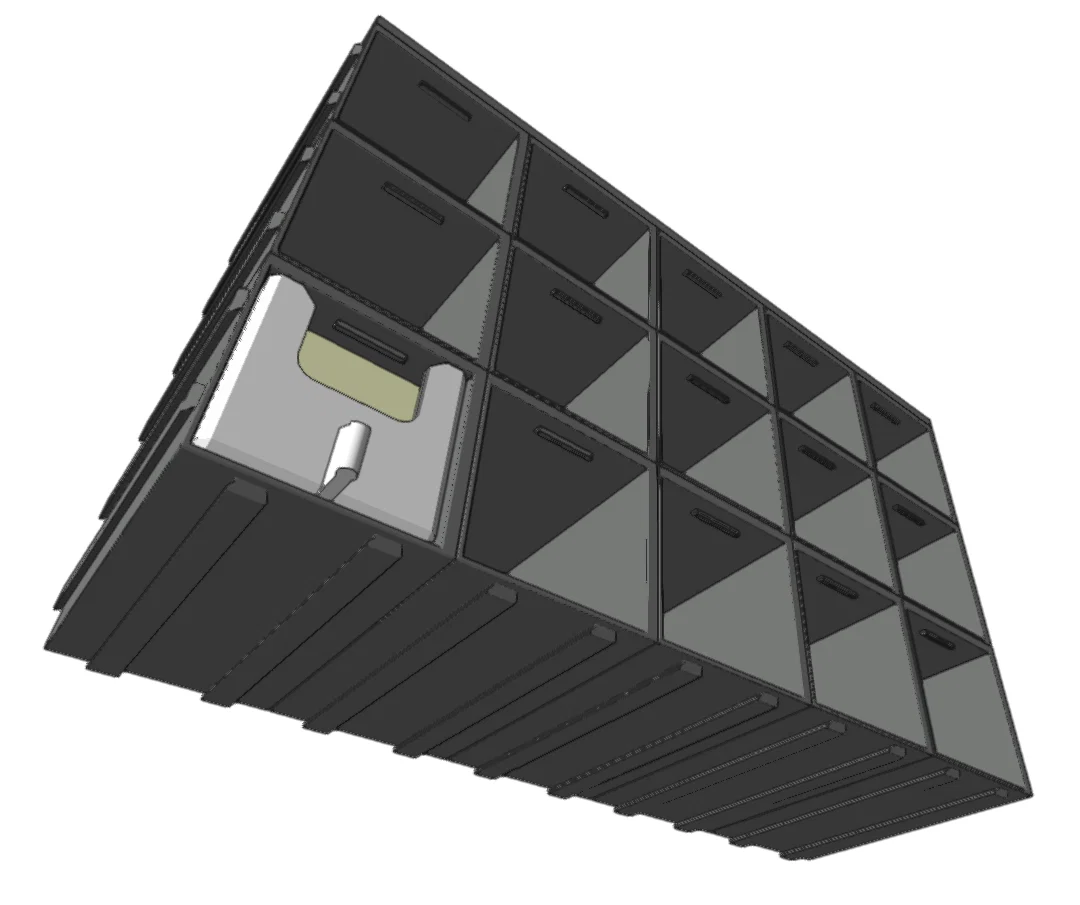

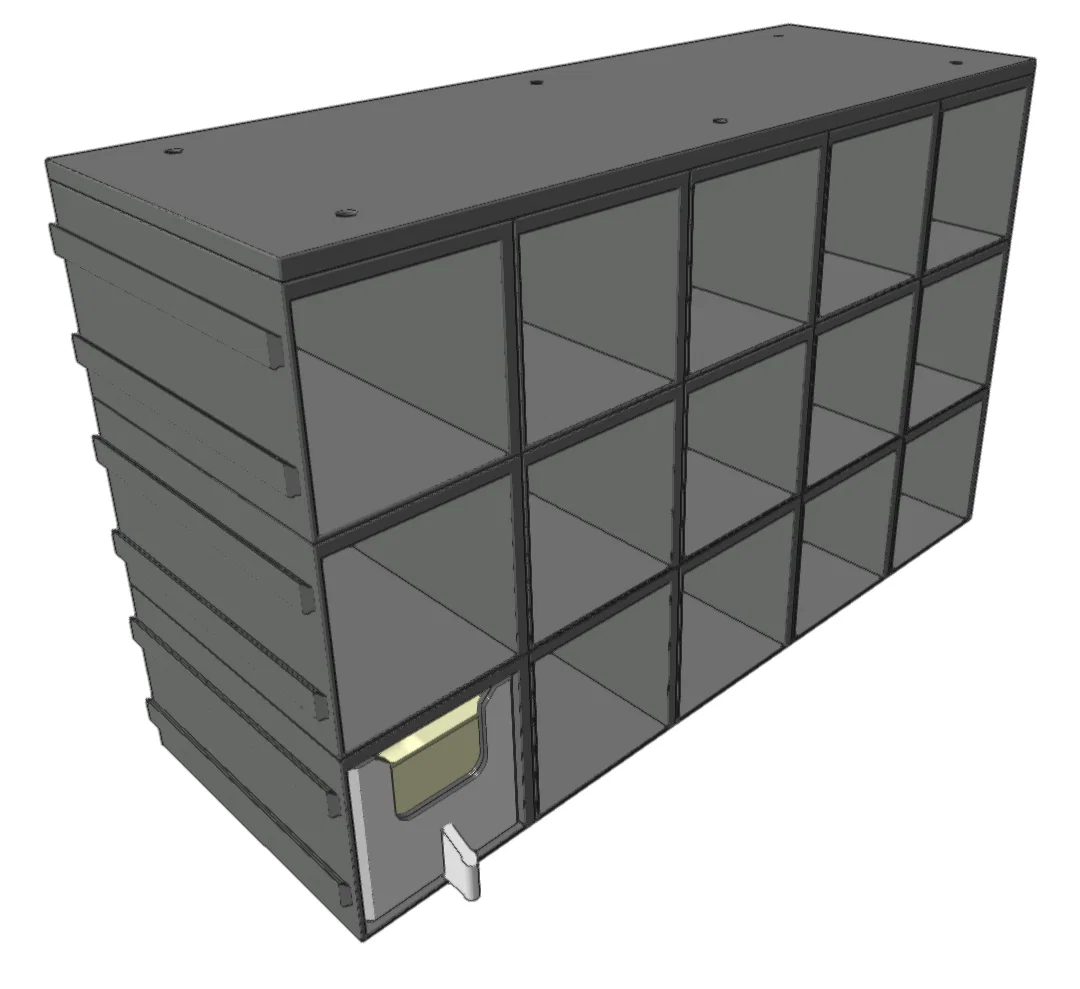

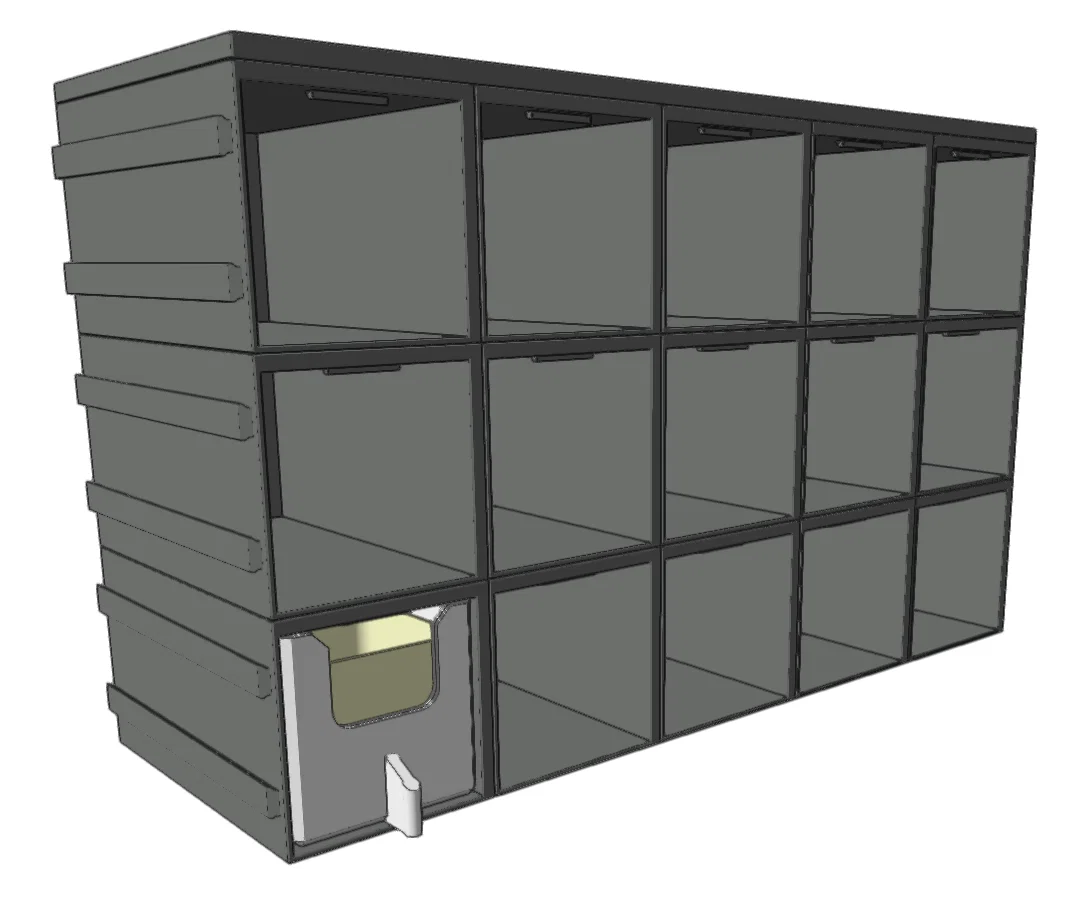

Module vỏ (housing) sẽ trượt vào từ phía trước, lắp lên các ngàm treo.

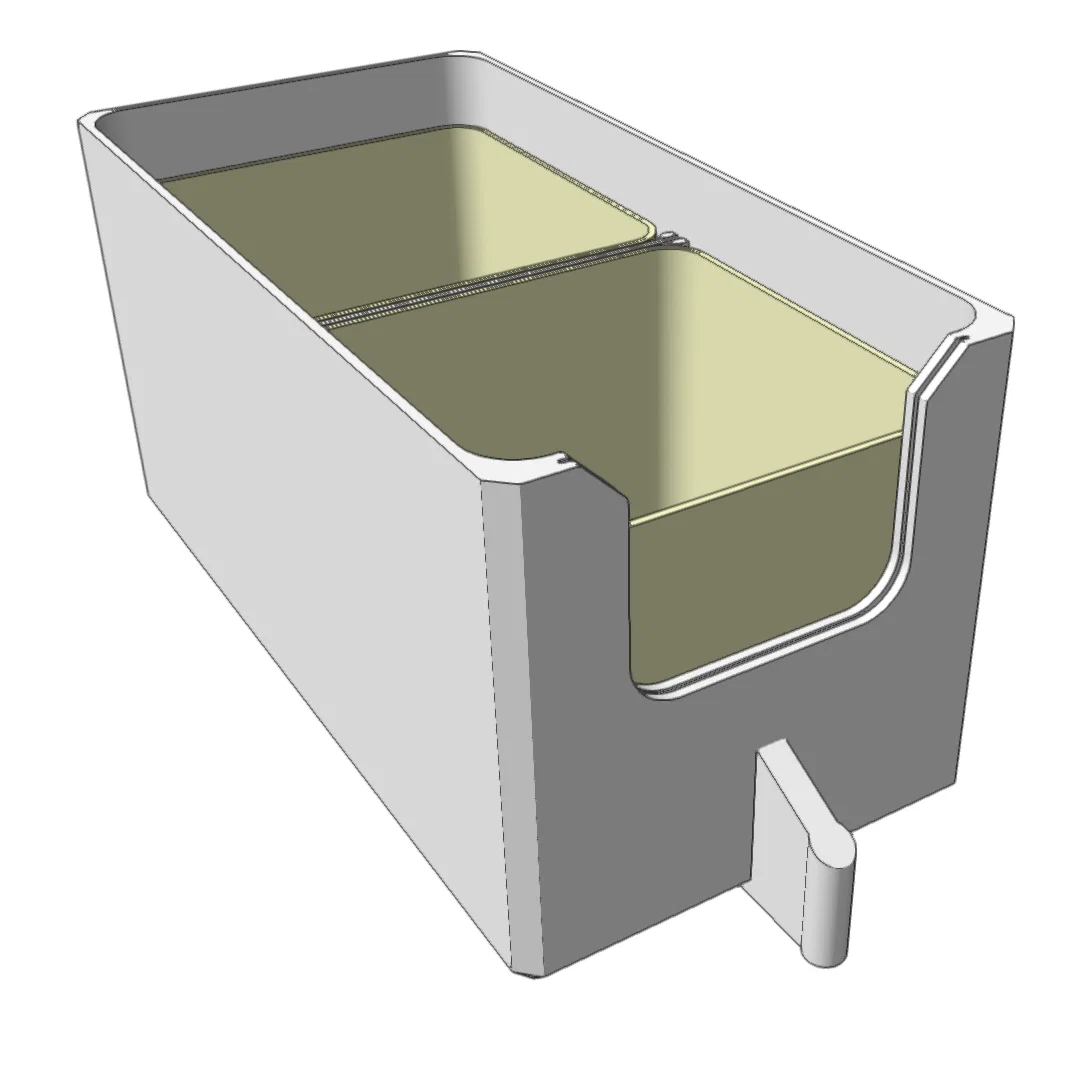

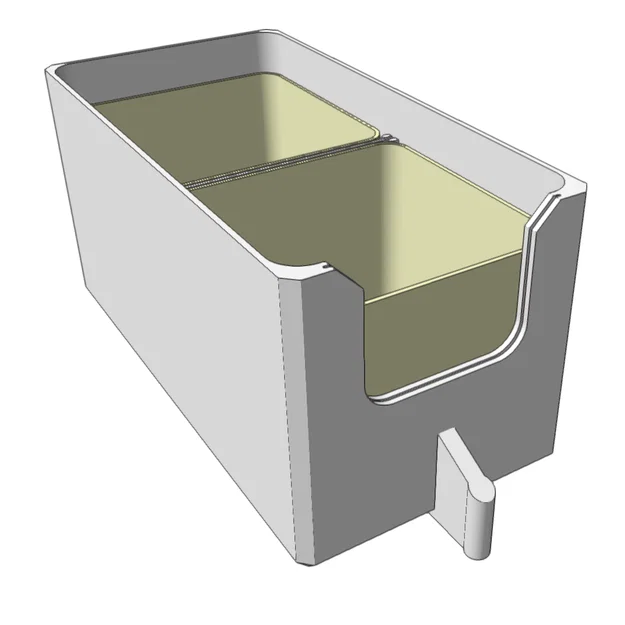

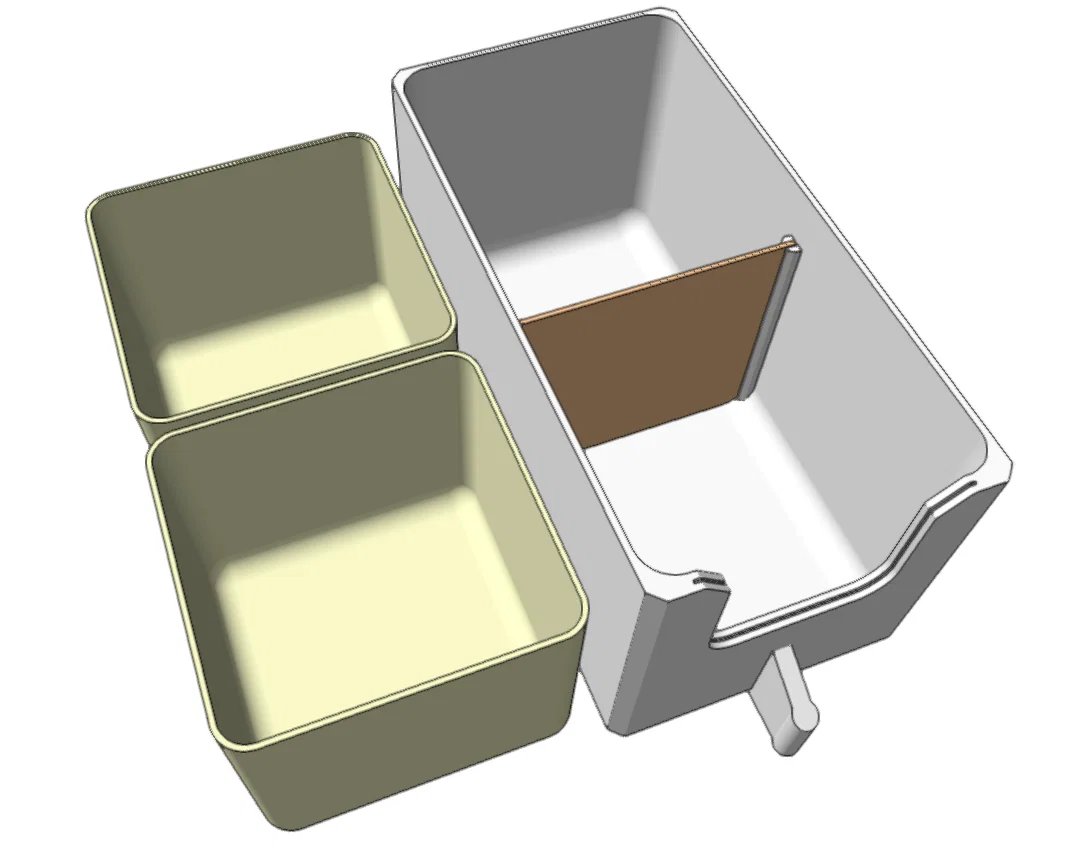

Khay chứa (storage bin) có một rãnh để luồn thẻ/card ghi nhãn nội dung, và có miếng ngăn (divider) dạng trượt để tăng gấp đôi sức chứa nếu bạn có nhiều đồ cần lưu trữ; hoặc bạn có thể dùng các cốc (cups) tháo rời khi cần.

Mình có cung cấp 3 loại ngàm treo khác nhau: 2x, 3x và 5x để treo bất kỳ tổ hợp module vỏ nào.

In nhiều hay ít tuỳ bạn cần, bắt đầu từ cách bạn muốn gắn hệ này.

Thiết lập in (Print Settings).
Không cần supports.
Module vỏ (housing) in dựng đứng.
Cups in với phần đáy nằm xuống.
Ngàm treo (hanging mount) in nằm phẳng.
Bed module in nằm phẳng.
Khay nắp (cap trays) 2x & 3x in dựng cạnh, với các thanh trượt liên kết (interlock runners) vuông góc hướng ra khỏi mặt bàn in.

Tốc độ in thì dĩ nhiên sẽ khác nhau tuỳ từng máy in.
Hiện tại mình dùng Orca Slicer v2.1.1 để slice và dùng variable layer height để tạo gcode.

Thông thường mình để 2 wall loops, 4 lớp top và bottom shells với variable layer height: Adaptive đặt 0.6 và Smooth đặt 7, layer height tối thiểu 0.2 và tối đa 0.32. Cách này giúp cân bằng độ bền, chất lượng và tốc độ in cho từng chi tiết.

Khay (tray) mình in mất khoảng 60 phút, các miếng ngăn (divider) in theo lô 6 cái tầm 50 phút, và các module vỏ (housing) in theo lô 3 cái mất khoảng 7 tiếng.

Hợp với mình.
