Parametric Dust Cyclone (Cyclone tách bụi tham số)
Model dust cyclone dùng cho hệ thống dust collection, có file Fusion 360 parametric để dễ resize. Thiết kế 2 mảnh giúp in bản cao hơn; bản 3mf hiện setup cho ống 2.5" và cao khoảng 270mm. Lưu ý resize inlet có thể lỗi trên Fusion 360.
Mô tả

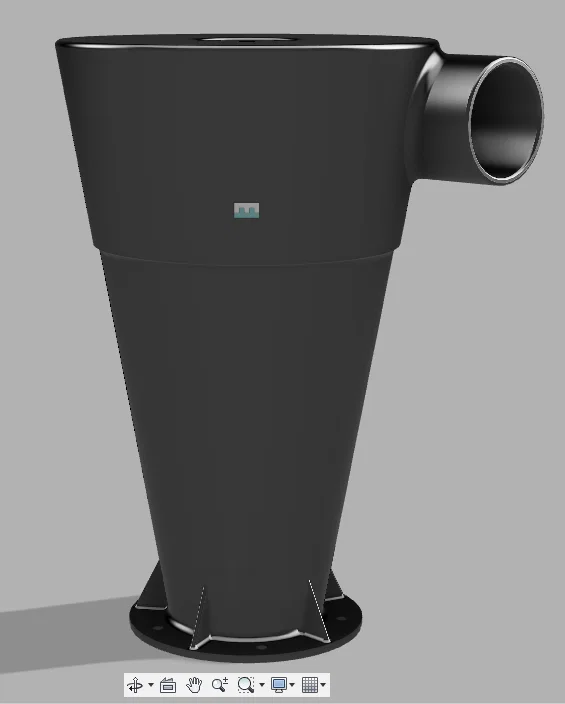

Đây là một dust cyclone có thể dùng chung với hệ thống dust collection. File Fusion 360 là dạng parametric nên có thể resize khá dễ. Tuy nhiên, nếu bạn chỉnh lệch quá xa so với các tham số chính thì có thể sẽ phải tinh chỉnh lại model một chút.
Đây là bộ gồm 2 phần, giúp in phiên bản cao hơn dễ hơn. Các file 3mf hiện tại khá nặng và cần máy in có thể tích in lớn. Theo mình thì chúng đang được setup cho ống (hose) 2.5" và cần chiều cao khoảng 270mm.

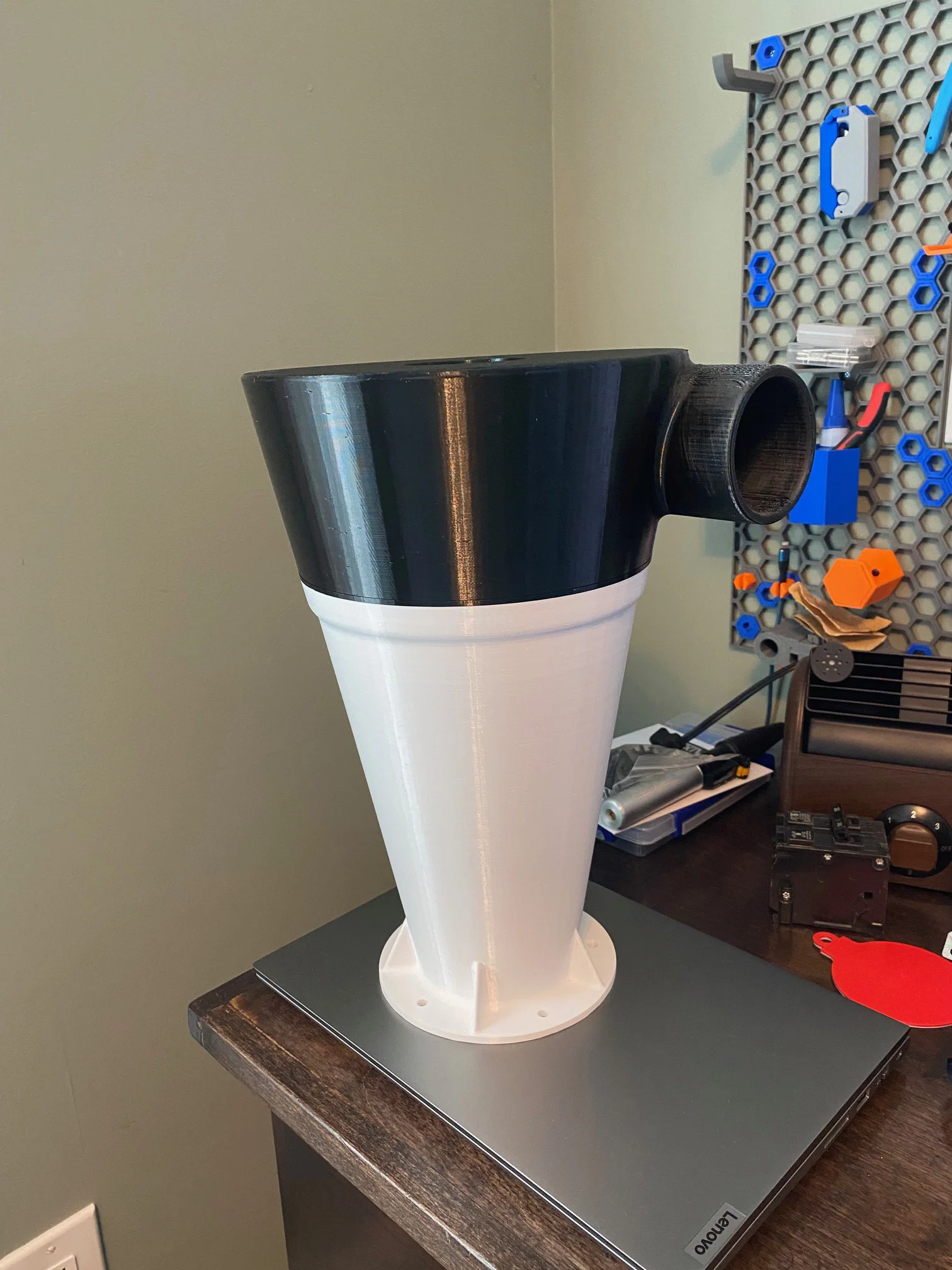

Mình in phần cone theo chiều dựng đúng (right side up) và in phần top lộn ngược (upside down), có support cho phần inlet.
Cập nhật: Có vẻ việc resize phần inlet không hoạt động trên phiên bản Fusion 360 hiện tại. Có thể liên quan tới các constraints trong Inlet profile. Vì vậy, nếu bạn cần đổi kích thước inlet thì khả năng cao sẽ phải chỉnh/sửa lại phần đó trong file.
