Mẫu Filament (Swatch) kèm Hộp chứa

Tại sao lại thêm một filament swatch nữa?

Nếu bạn đang kiếm một thẻ mẫu filament đơn giản kèm cái hộp vừa khít để chứa, bạn sẽ phát điên. Ít nhất là mình. Mẫu thì quá nhỏ, chi tiết quá rườm rà, không có chỗ… hoặc quá ít chỗ để ghi nhãn... Ở một thời điểm, mình ngồi nhìn cả đống tab trình duyệt về filament sample cards và trong đầu tự bật lên: “Thiệt luôn hả? Mọi người ơi, mình không cần mấy cái card kiểu tích hợp printer benchmarks rồi pattern siêu phức tạp in mất ba tiếng, hoặc nhỏ tới mức không thể ghi chữ cho rõ. Mình chỉ cần một thẻ màu có chỗ để ghi. Filament mà không qua được các bài test/benchmark/print thì kiểu gì cũng không bỏ vô hộp đâu. TRỜI ƠI!”

Thế là quay lại bàn vẽ, gom cảm hứng mỗi nơi một chút, trộn lại rồi tự thiết kế cái hộp của mình. Đó là thứ mình làm ra.

Model

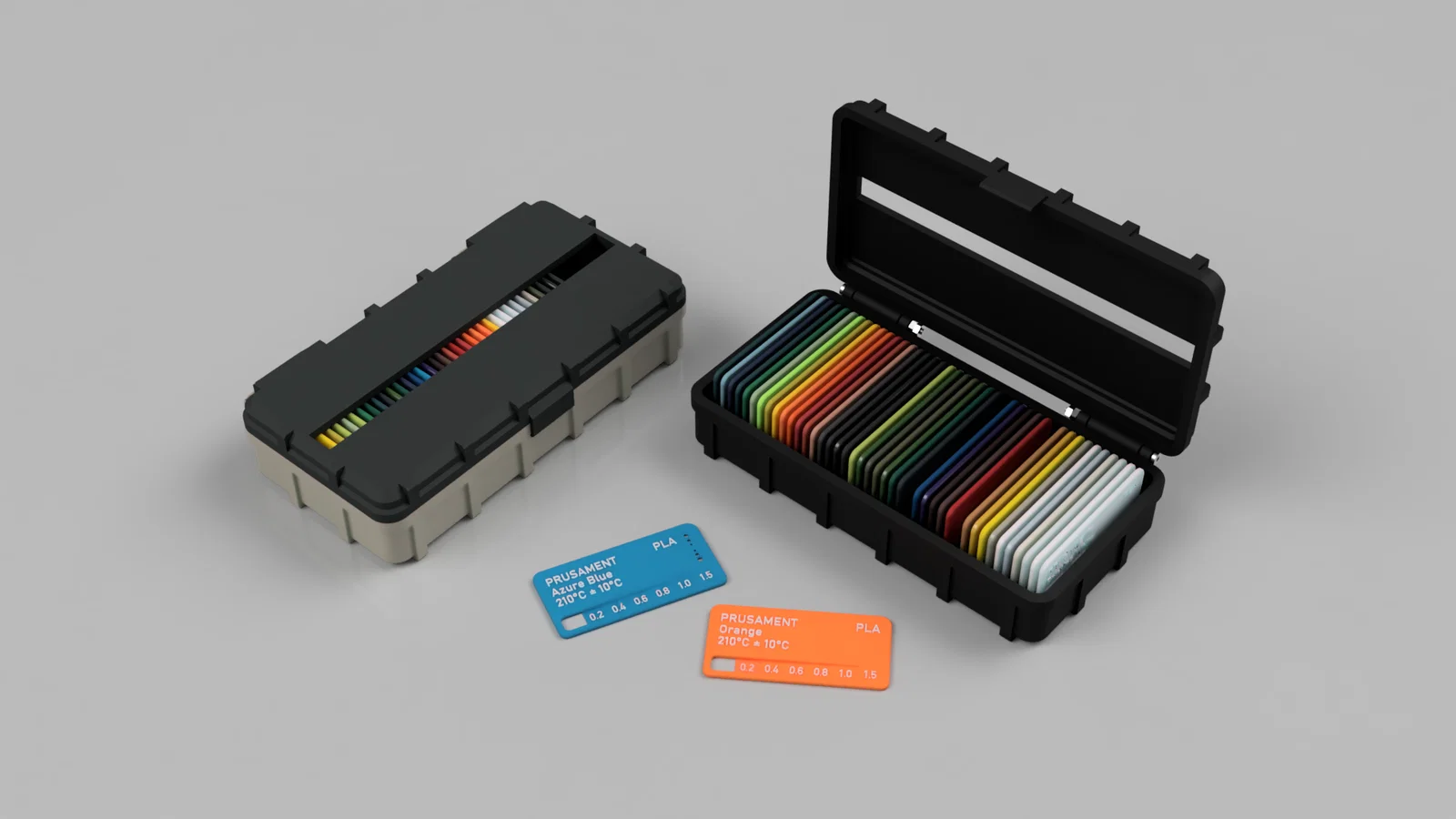

Model gồm một sample card (2 loại) và một hộp chứa.

Sample Card

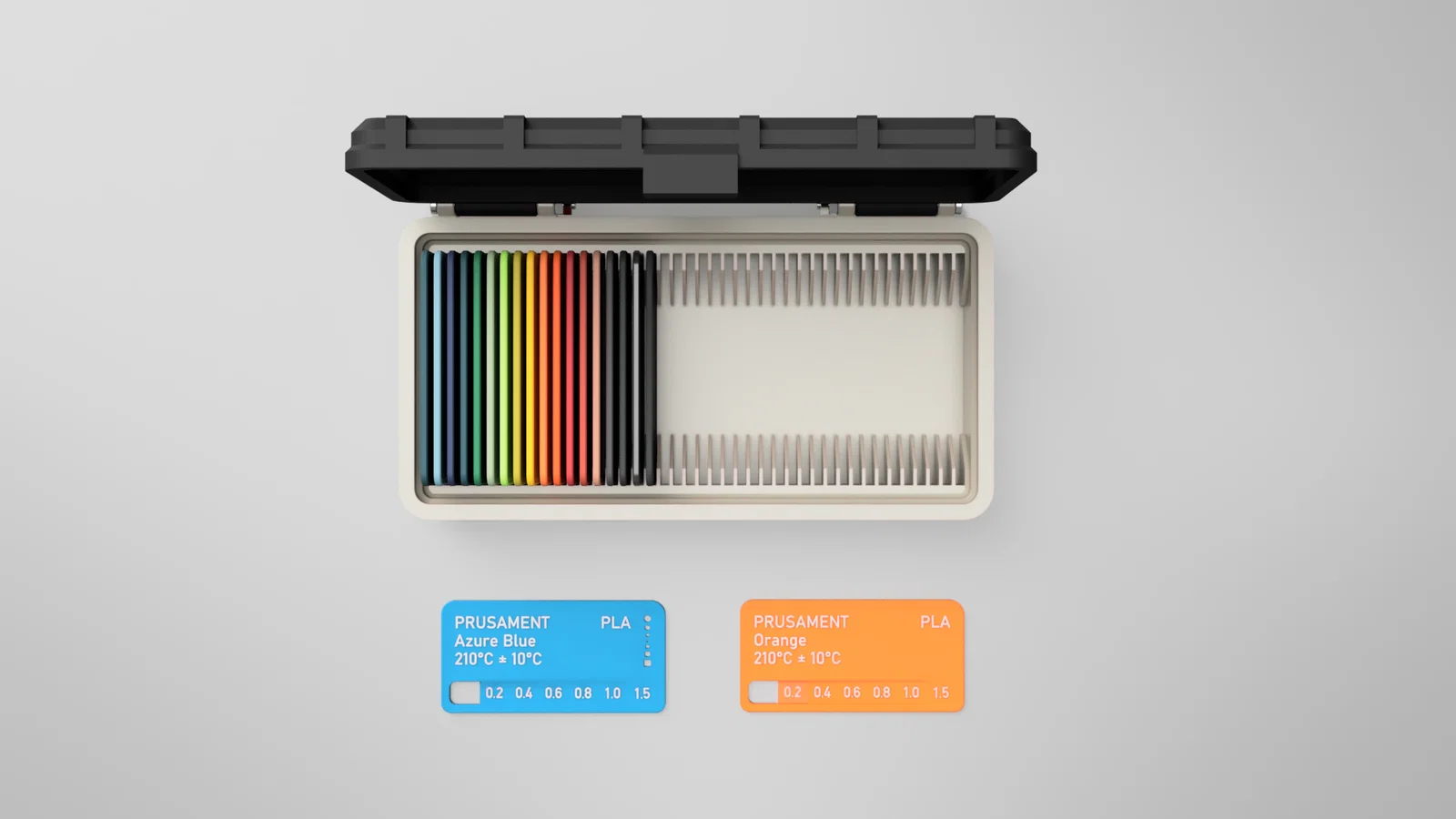

Thẻ mẫu kích thước 68.0 x 34.0 x 2.0 mm, có 2 phiên bản: một bản có benchmark nhỏ để kiểm tra độ chính xác, và các mẫu độ dày layer 0.2, 0.4, 0.6, 0.8, 1.0 và 1.5 mm để đánh giá hiệu ứng xuyên sáng (translucency) của filament.

Ghi nhãn làm rất ngon với Prusa Slicer. Trong file có kèm các project Prusa Slicer mẫu.

Settings / Sample Box

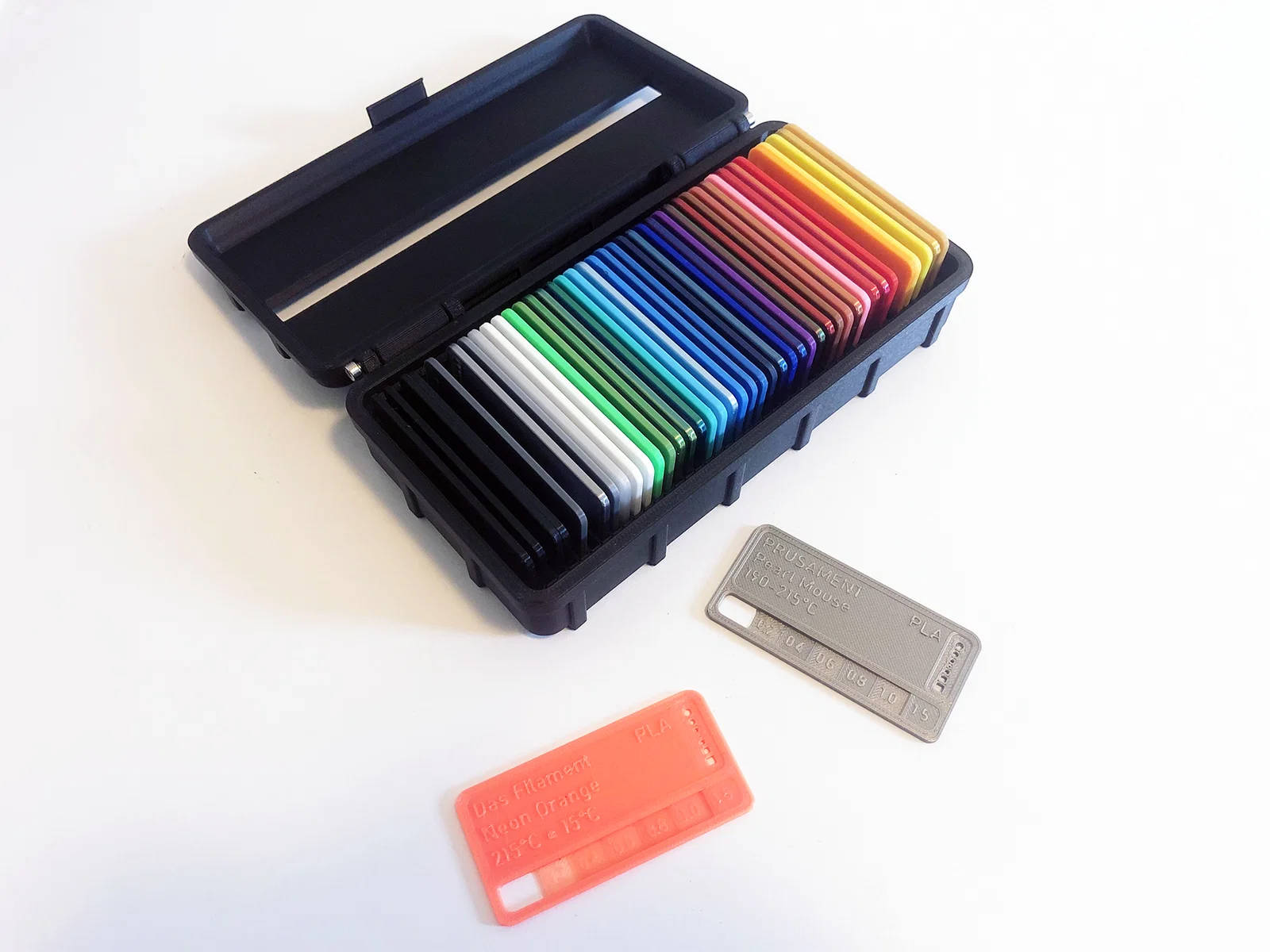

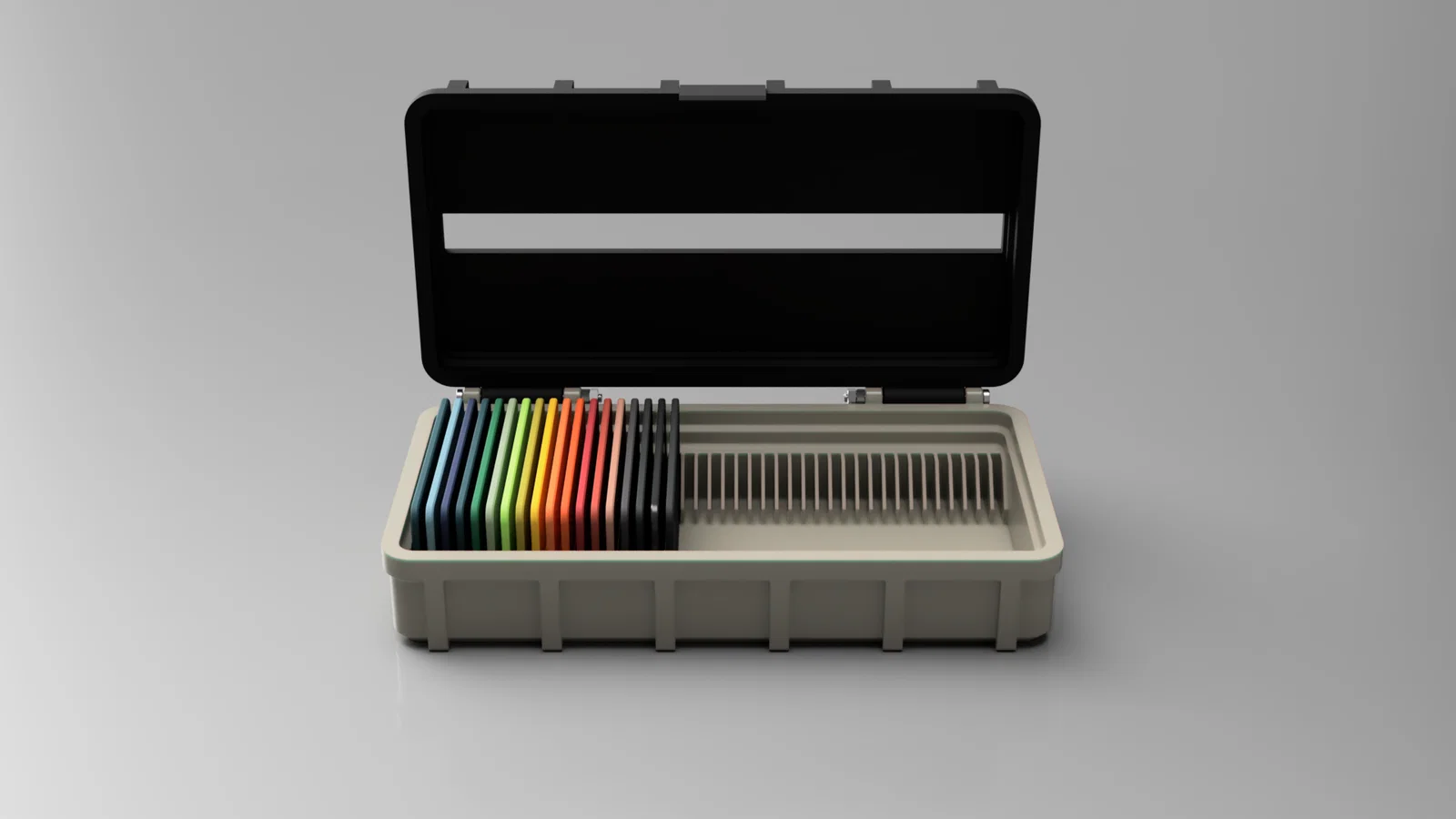

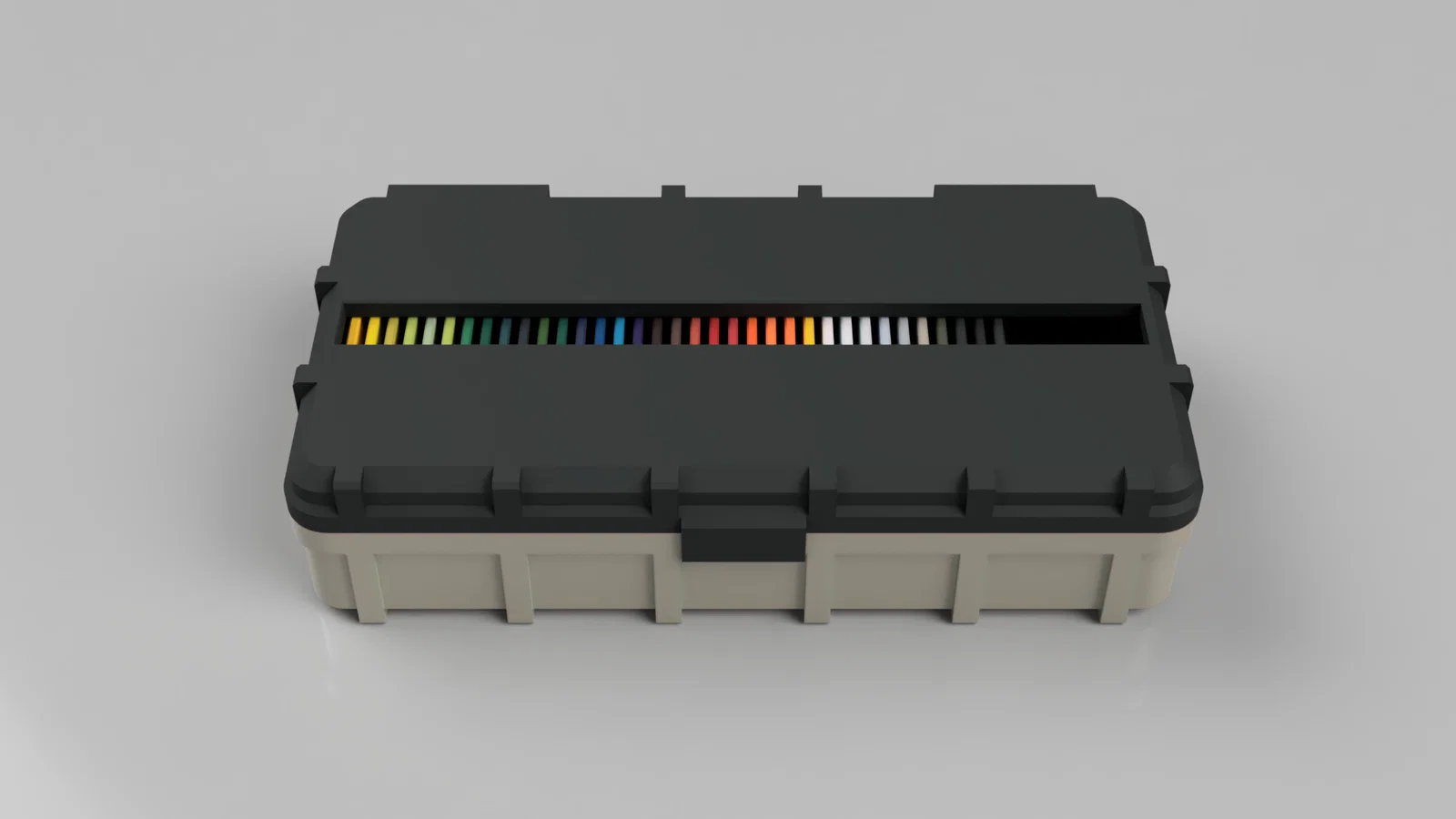

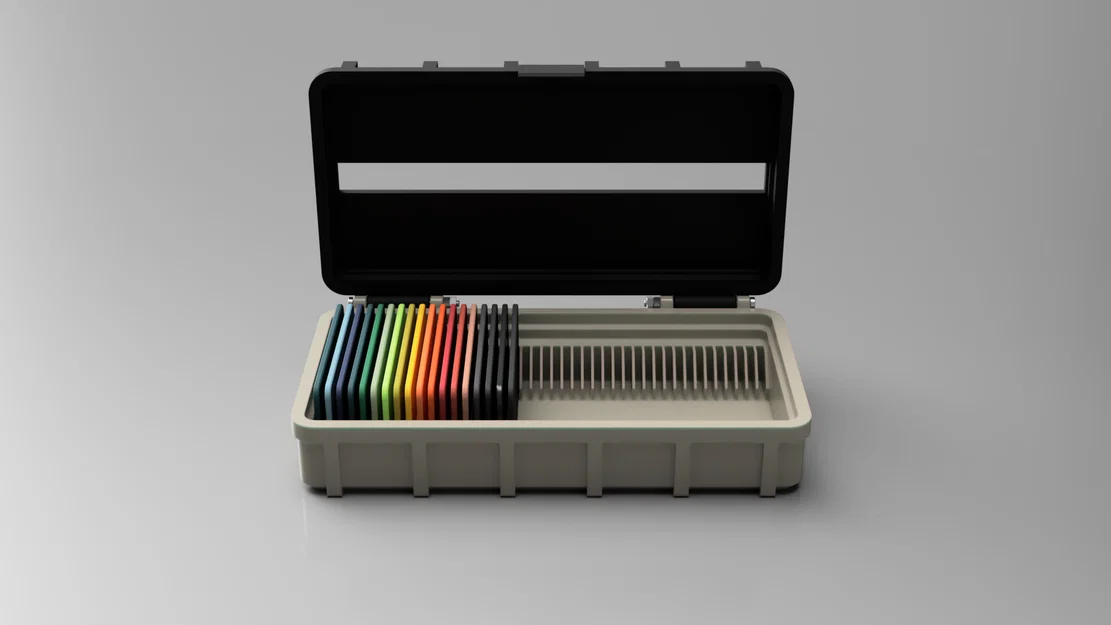

Hộp nắp bản lề kích thước 173.0 x 96.5 x 40.5 mm, chứa được 42 thẻ mẫu màu. Sao lại 42? Là vì vậy đó, với lại: Đừng hoảng, và đừng quên khăn tắm của bạn! 😉

Printing

Sample Card

Việc in thẻ mẫu phụ thuộc khá nhiều vào loại filament bạn muốn thử. Nên cứ dùng setting tốt nhất cho filament đó, in xong thì… vượt qua chính mình… ơ khoan, câu đó hình như chuyện khác… thôi bỏ qua! Hãy căn setting in theo thông số filament. Thông tin trên cuộn là điểm bắt đầu tốt; nếu bạn biết nhiệt độ in lý tưởng, cứ ghi thẳng lên thẻ.

Mình khuyên dùng layer height 0.2 mm.

Box

Với hộp, hãy dùng filament không mềm/dẻo như PLA, PETG, v.v. Mình dùng PLA. Tất cả các part đều in không cần supports. File 3D đã được căn hướng tối ưu sẵn để in.

Settings

• Nozzle: 0.4 mm

• Infill: 15 %

• Supports: No

• Raft: No

• Layer Height: 0.20 mm

Assembly

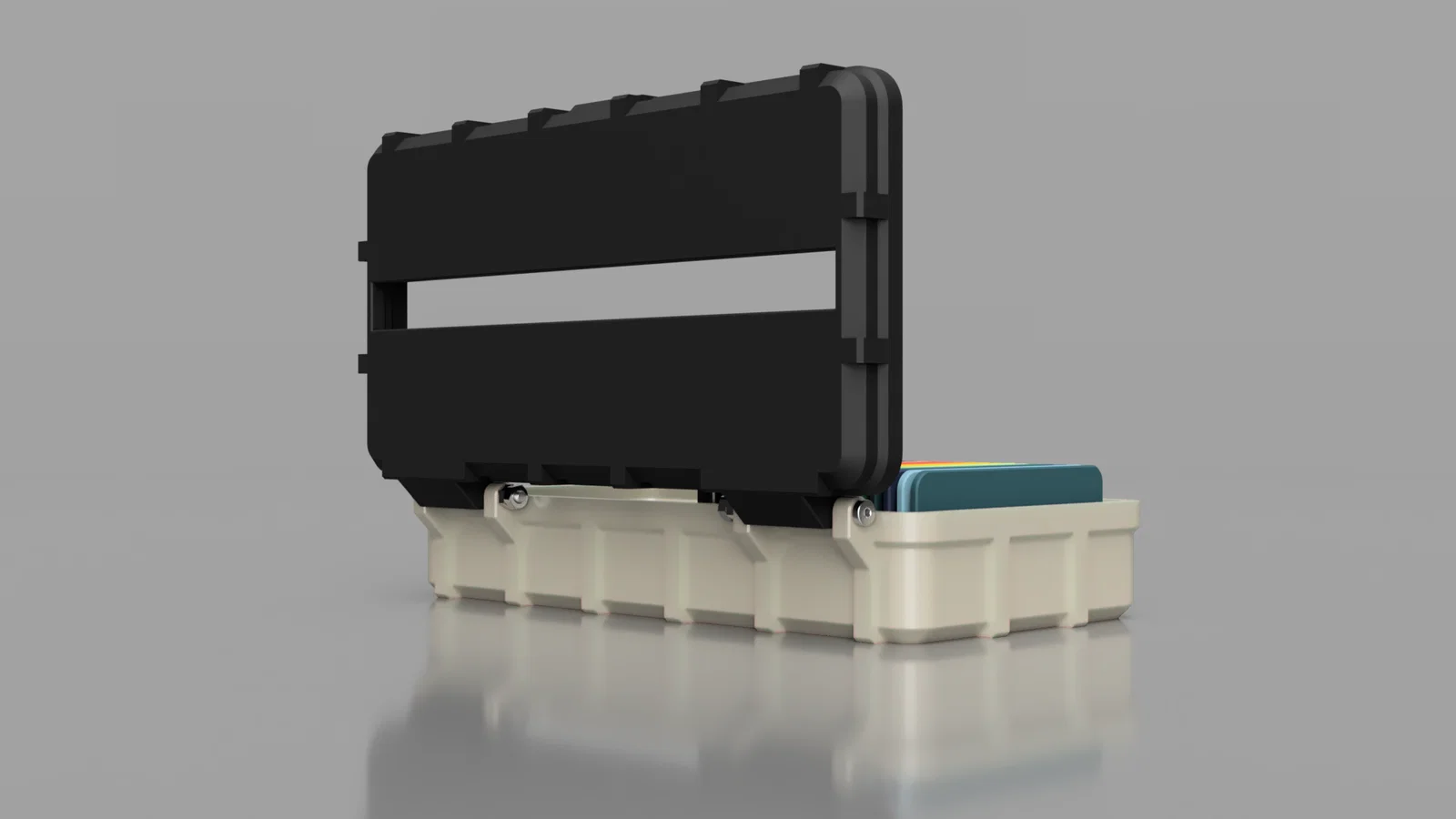

Để lắp nắp vào hộp, bạn cần 2 con vít M3x40 và 2 ê-cu M3. (Mình dùng loại này từ Amazon)

Remix

Nếu bạn muốn remix model hoặc chỉnh sửa theo ý mình, trong mục files có sẵn file STEP.

Update and change log

2024-07-23: Thêm file body STL không có rãnh (slots).
