Mô hình Nier Automata 2B Figure (cao ~17cm) để in 3D

Mình đã gom lại một cặp file 3MF có kèm vài “trợ giúp” để in được mẫu figure đẹp này, mình remix từ MatheusEvan.

Model của mình cao khoảng 17cm.

Mình thấy model gốc khá to, phần đế rất lớn nên hơi phí vật liệu, và cũng khó in nếu không muốn mặt bị nhiều vết/blemish. Nên mình đã làm các thay đổi sau:

• Scale các phần xuống 70% so với bản gốc
• Thêm lỗ chốt (dowel holes) dùng cọng filament 1.75mm cho tất cả các phần, trừ cây kiếm

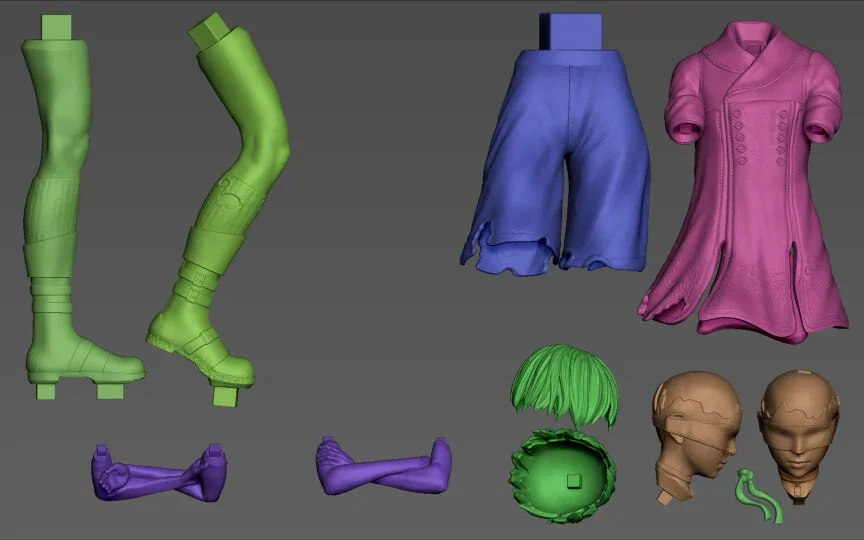

• Cắt model ở các vị trí phù hợp để in dễ hơn và xử lý overhang tốt hơn
• Bỏ đi một phần lớn của cái đế
• Bỏ nhân vật còn lại là 9S

Lưu ý:

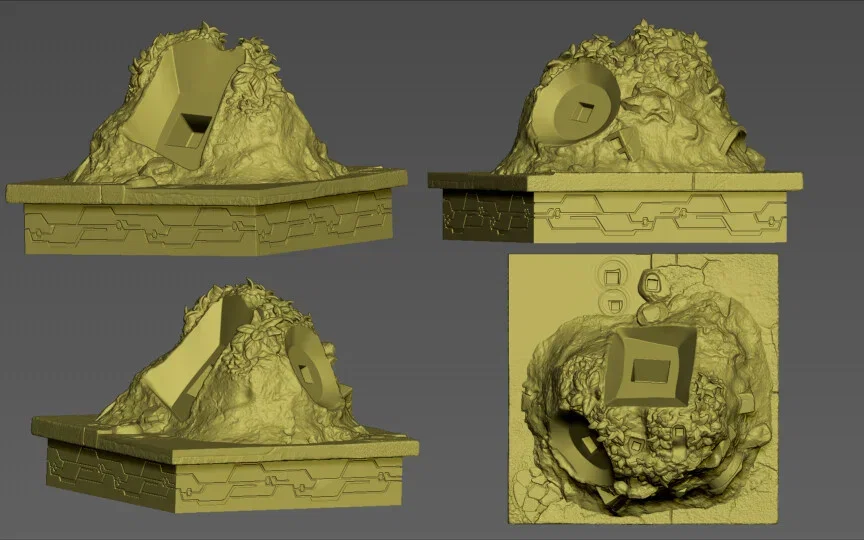

• Có 2 file 3MF: một file chủ yếu cho phần đế, một file cho các phần thân chính
  • “Nier Base.3mf” dự kiến dùng nozzle 0.4mm với layer height 0.15mm
  • "Nier body.3mf" dự kiến dùng nozzle 0.25mm với layer height 0.05mm

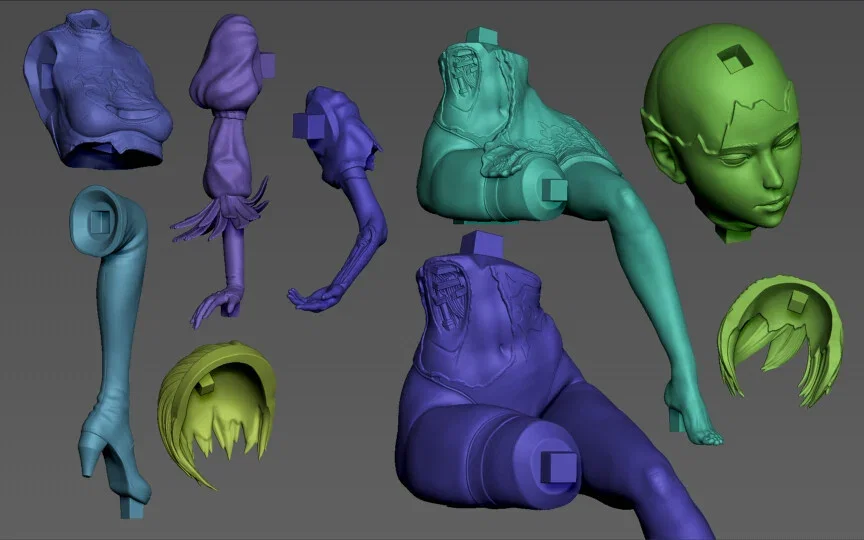

• Trong file 3mf phần thân, mình để sẵn các tuỳ chọn cho mặt và cơ thể: có thân có/không có váy, và mặt có/không có mask
• Bạn sẽ cần tinh chỉnh khoảng cách support contact Z (support contact Z distances), không thì tháo support sẽ rất cực. Nói chung nên tự tin với setting support của bạn, vì scale model này sẽ “thử thách” đa số máy in
• Không phải độ sâu lỗ chốt nào cũng giống nhau: hãy đẩy thử một đoạn filament vào để canh độ sâu rồi cắt các đoạn chốt khác theo độ sâu tương tự cho những phần còn lại

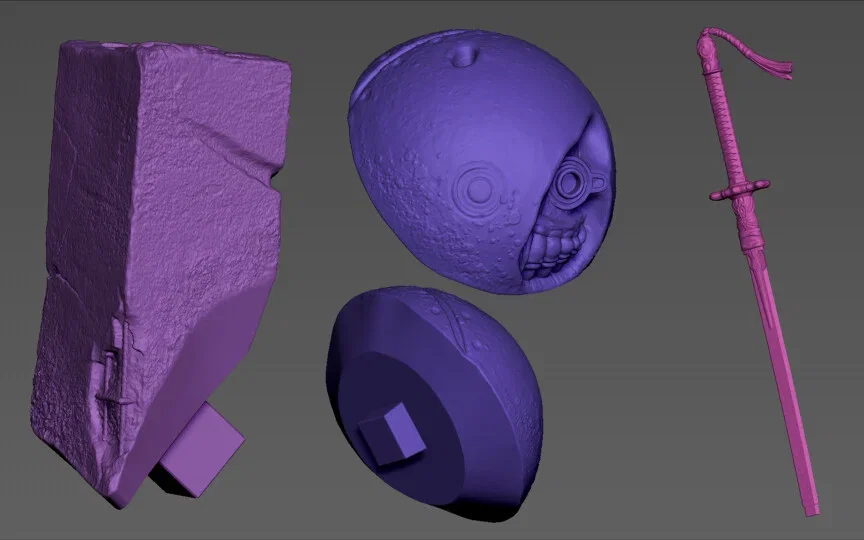

• Đa số lỗ chốt giúp ghép các phần đã cắt khá dễ, nhưng bạn nên kiểm tra/điều chỉnh elephant foot compensation nếu cần. Mình dùng keo super glue ở trong và quanh lỗ chốt. Phần lớn các chỗ cắt dùng hơn 1 chốt nên sẽ khoá được hướng, tuy nhiên mình không nhét được lỗ chốt đường kính 1.75mm lên cây kiếm; mà kiếm là chi tiết nhỏ nên dán keo cũng dễ
• Mình dùng snug supports cho phần lớn chi tiết; bạn cũng có thể dùng organic supports nếu muốn. Có thể bạn sẽ muốn bỏ top interface layers, và cần chỉnh branch diameter và tip diameter. Mình thấy để mặc định thì một vài chân organic support bắt đầu in “lơ lửng” gây lỗi; và với đa số chi tiết lớn thì snug supports nhanh hơn, lượng filament thêm vào cũng chỉ tốn thêm vài xu. Tuy vậy mình có dùng organic supports cho một số chi tiết như cây kiếm
• Mình có vẽ supports thủ công, nên nếu bạn chọn dùng thì nhớ bật ‘for support enforcers only’. Mình thấy để ‘everywhere’ thì quá nhiều và hay thêm support vào các chi tiết nhỏ rất khó tháo
• Trong cả hai file 3MF, mình giữ nguyên các part STL gốc (chưa chỉnh và chưa scale) ở bên cạnh plate ở trạng thái ‘unprinted’, bạn có thể tuỳ chỉnh bằng cách right click rồi chọn ‘printable’
• Mình quét trực tiếp UV cured resin bằng tay, và quét lớp thứ hai cho những phần muốn siêu mịn như da và boots da; còn phần vải thì mình để một lớp để giữ texture. Bạn cũng có thể xịt polyurethane như Plastikote, hoặc quét epoxy. Chỉ cần nhớ chừa trống các khớp chốt (dowel joints) để ráp vẫn khít
• Nếu muốn vọc các file STL thì bạn có thể right click vào part và export STL
• Có một vài bản in (makes) được up trên trang Thingiverse đính kèm
• Nhiều khả năng bạn in hết bằng nozzle 0.4mm vẫn được, nhưng chi tiết sẽ không nét bằng vì line width dày hơn. Nếu bạn không có nozzle 0.25mm thì 0.4mm vẫn ổn, chỉ là nozzle nhỏ nhìn đẹp hơn. Nhớ đổi máy in trong file 3MF nếu bạn không dùng nozzle 0.25mm
• Như thường lệ, hãy xem lại mục filament và printer trong các file 3MF để chắc chắn phù hợp với setup của bạn

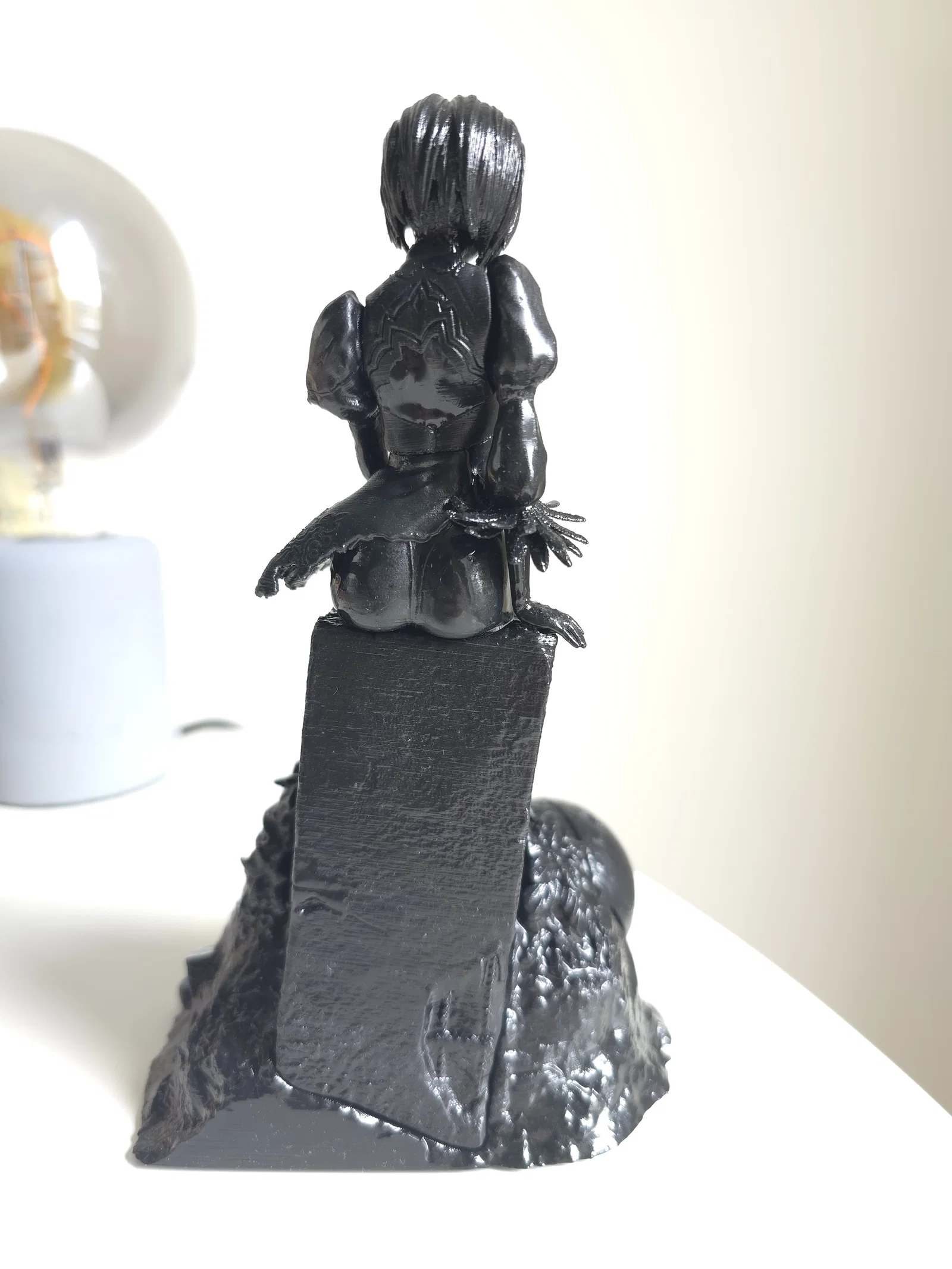

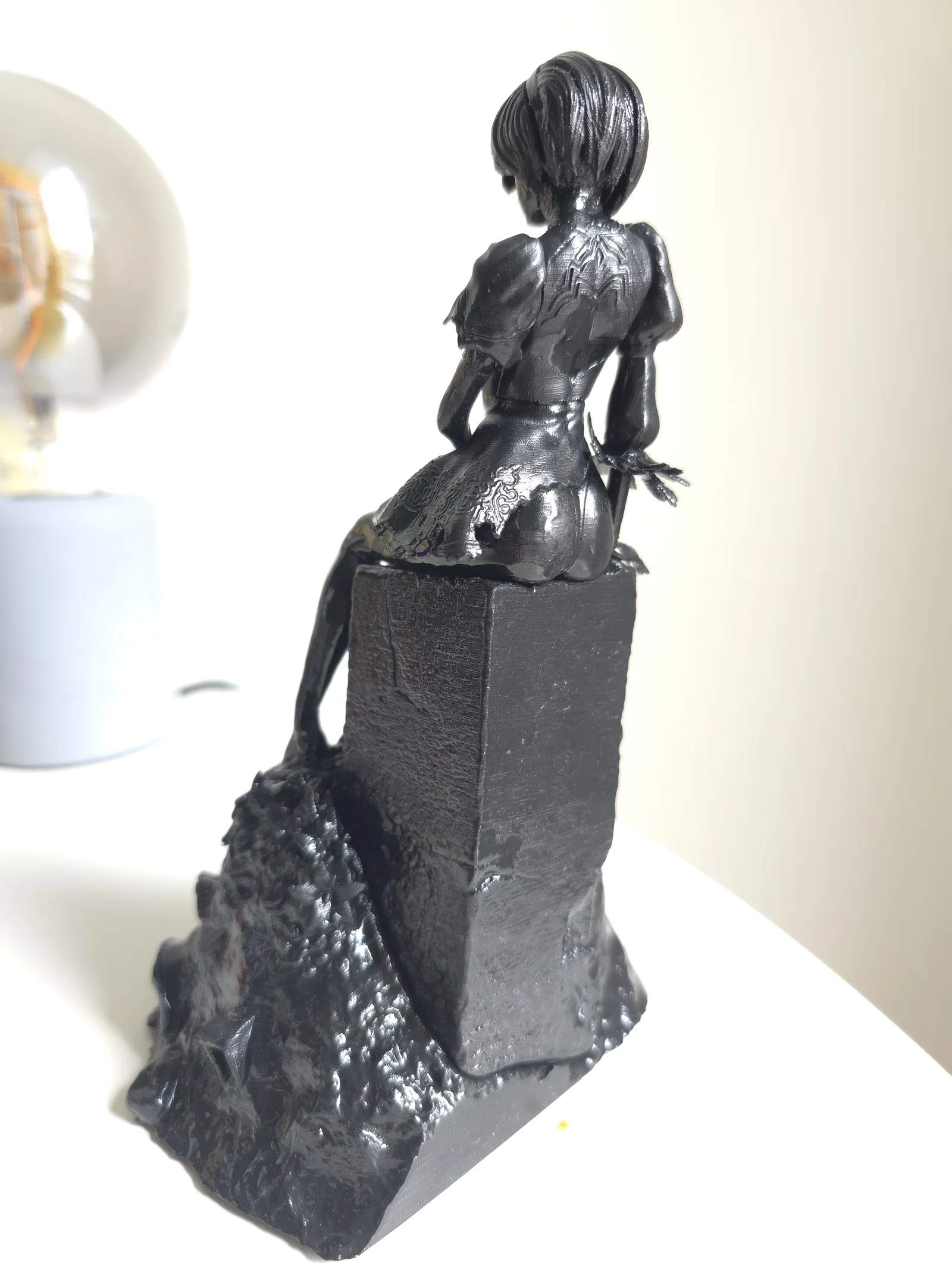

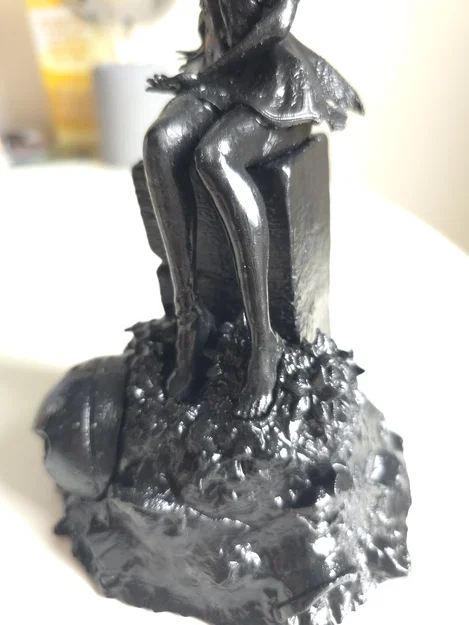

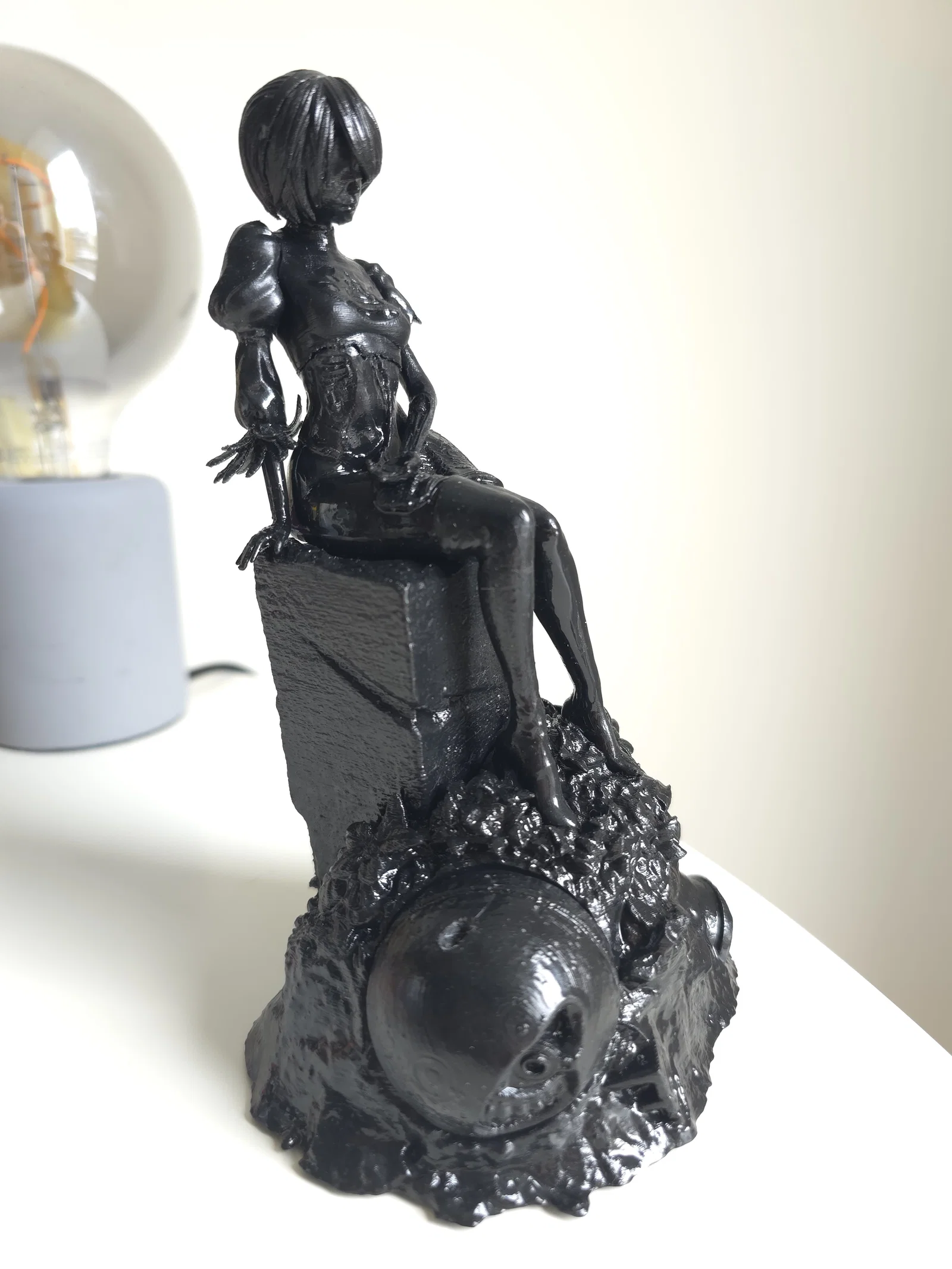

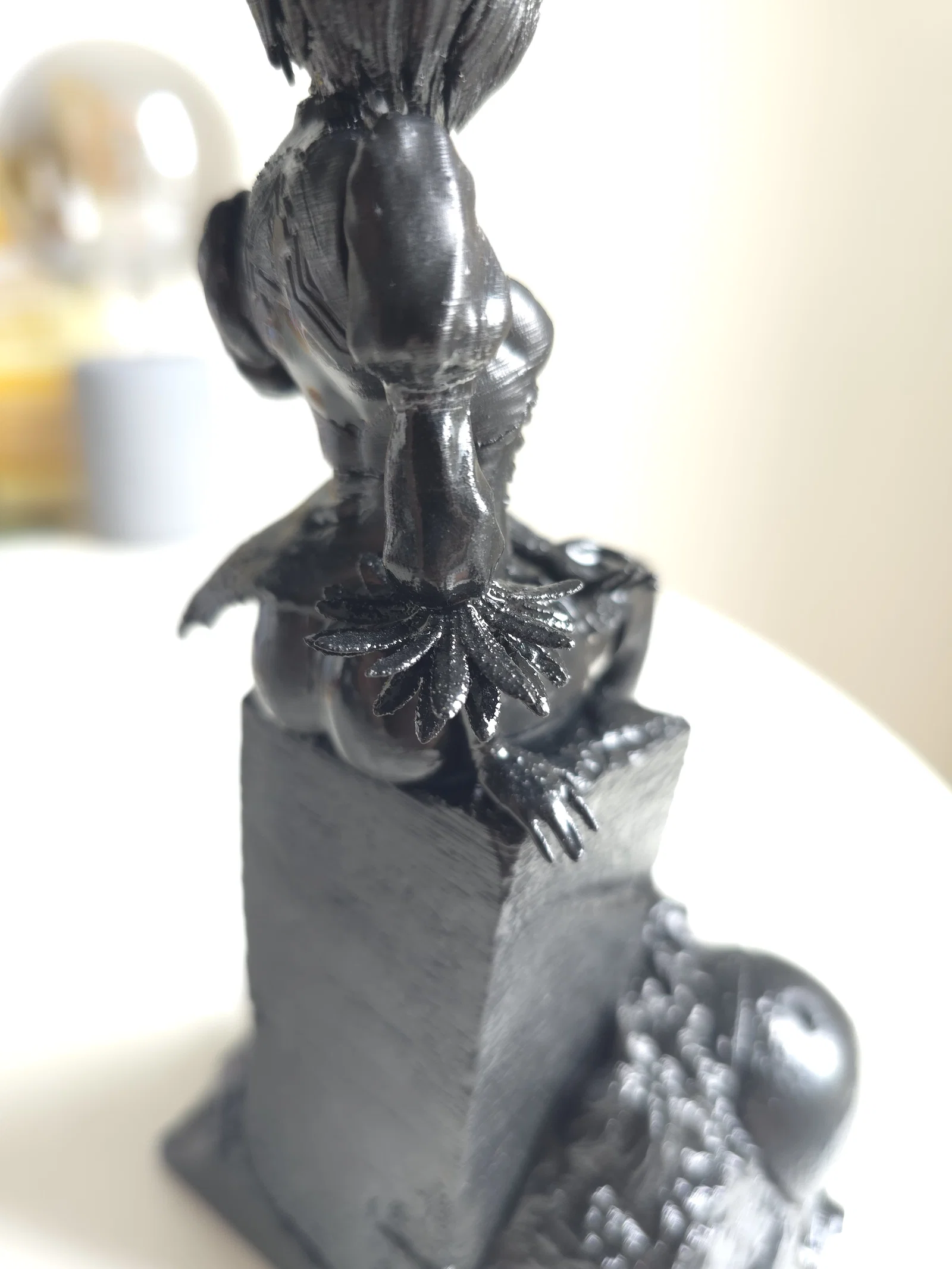

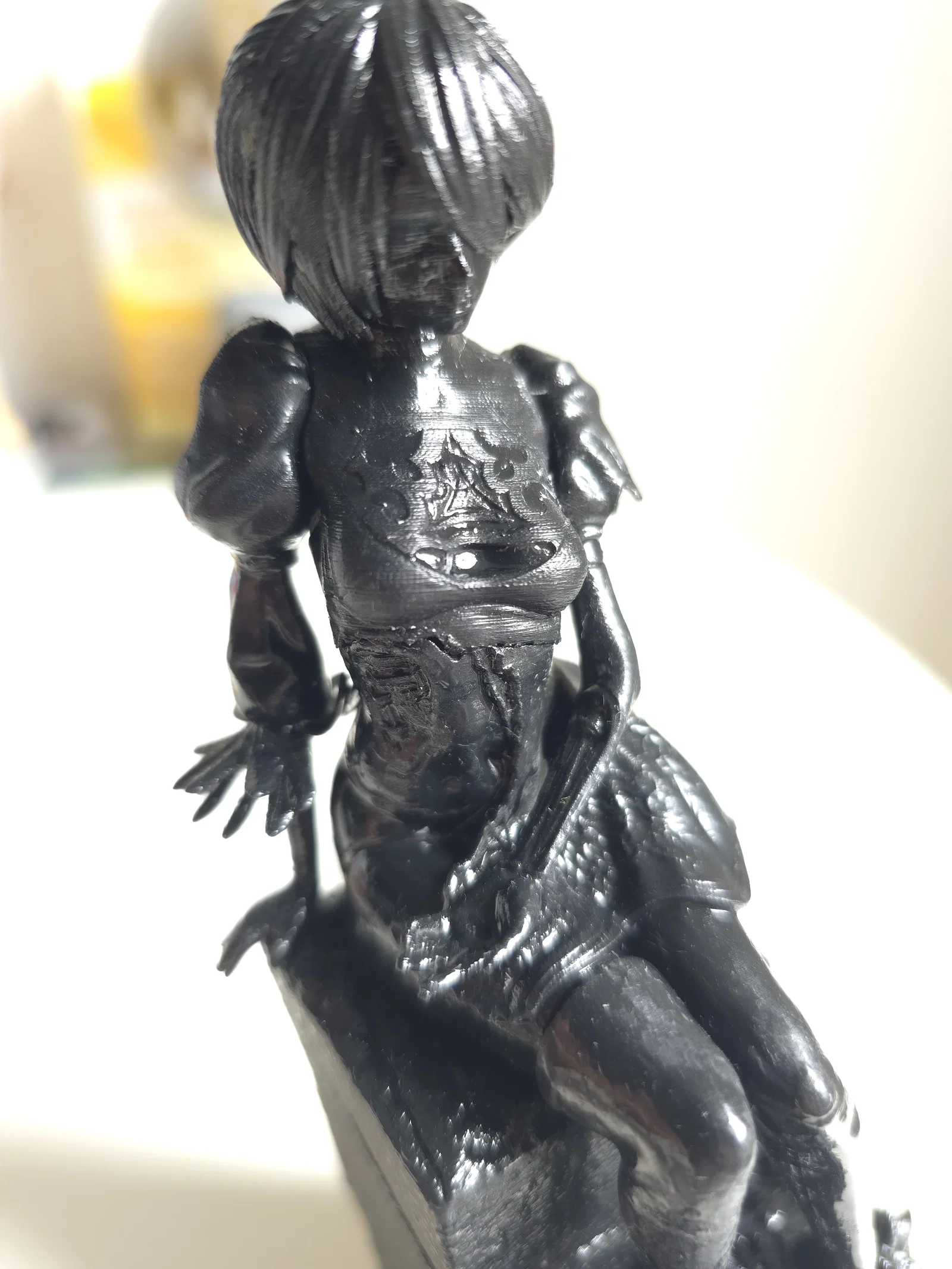

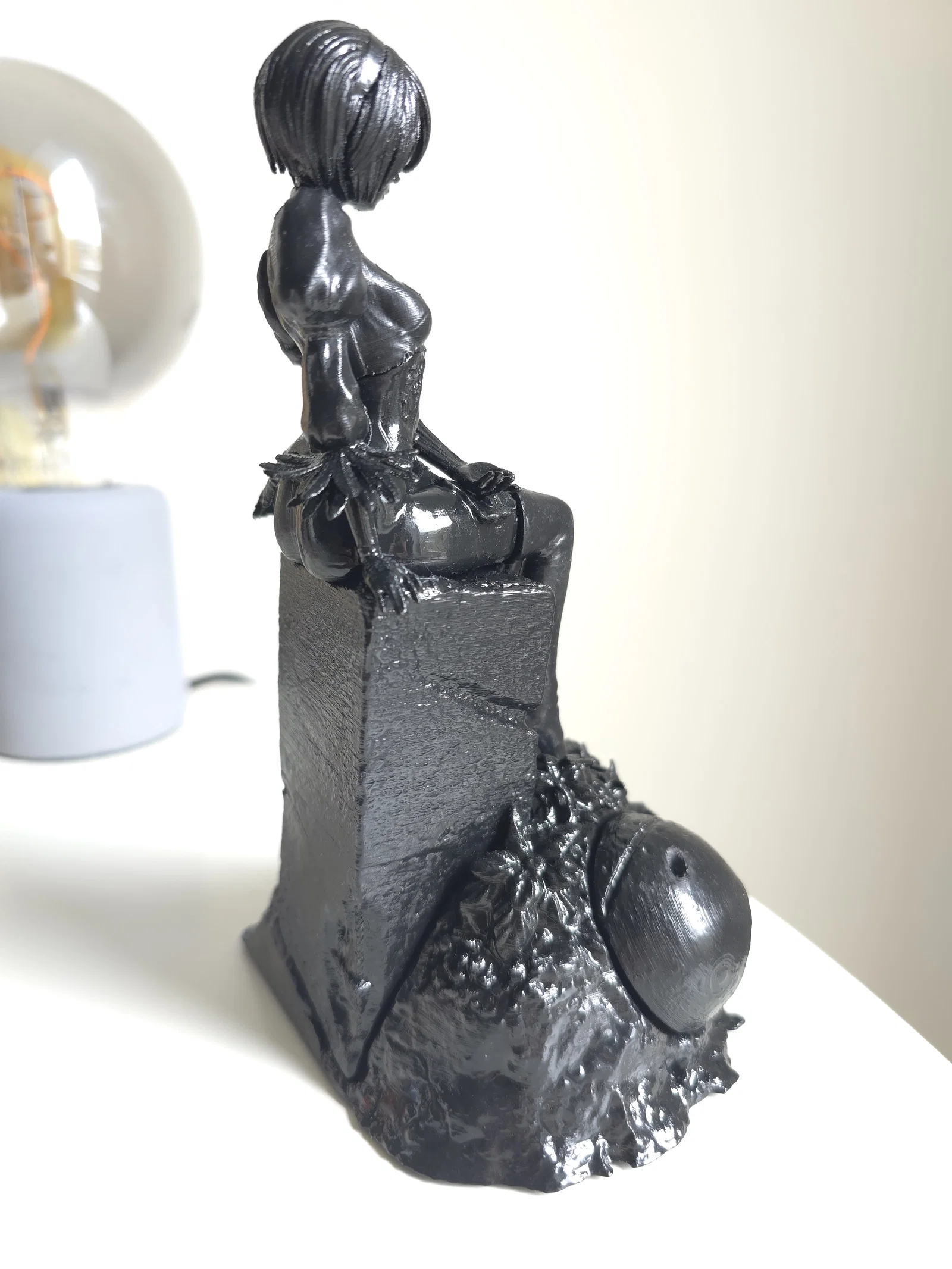

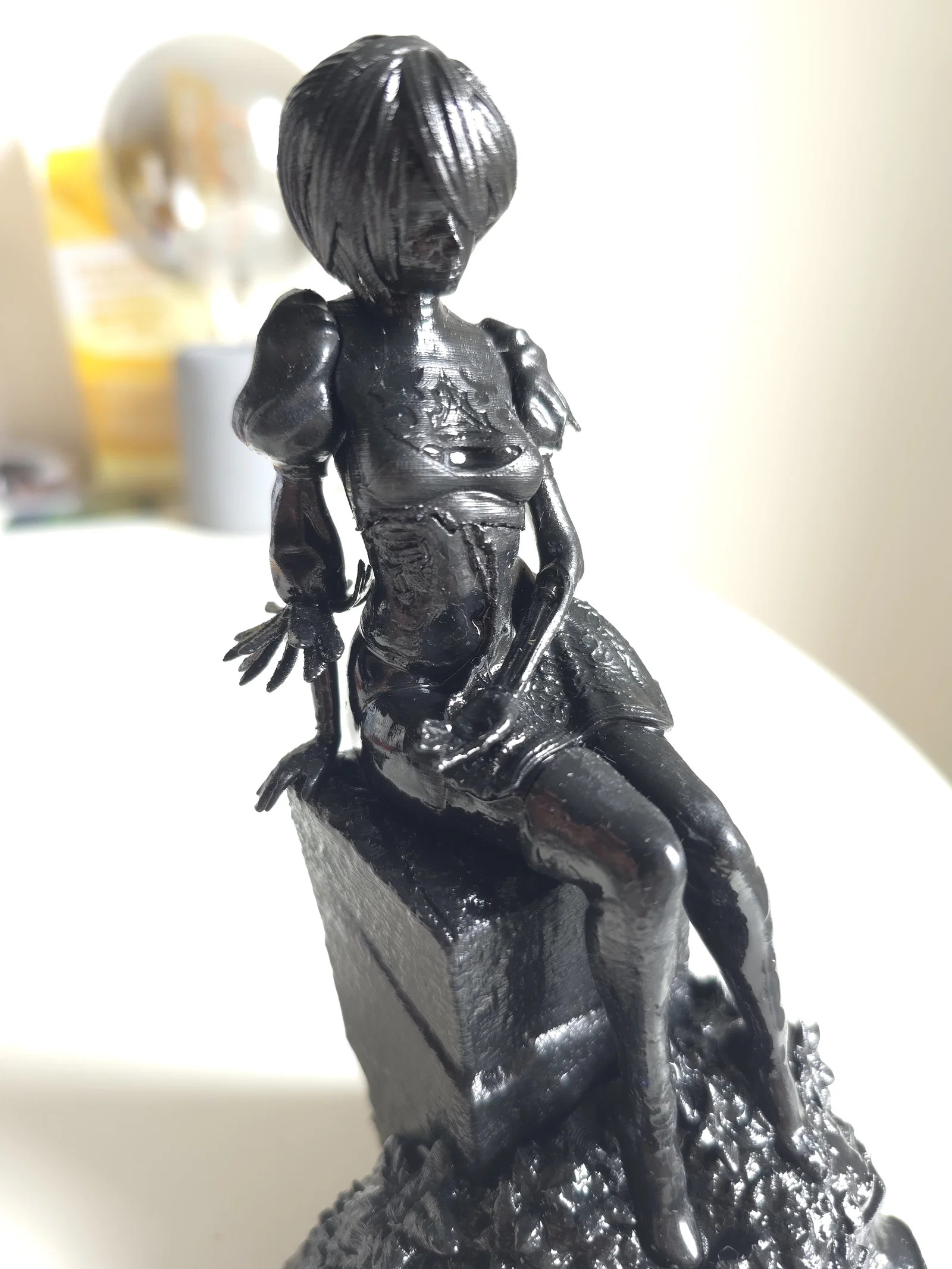

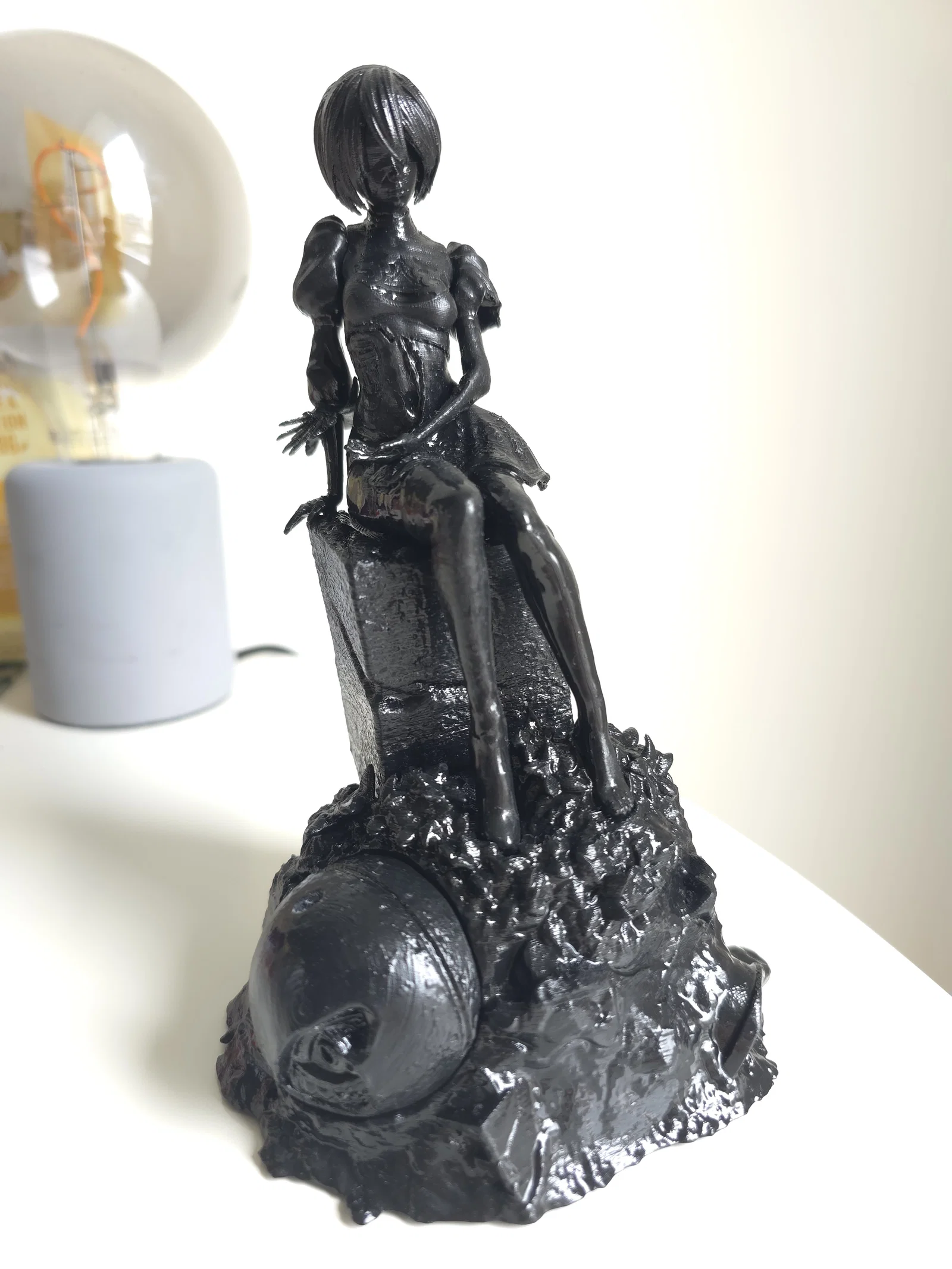

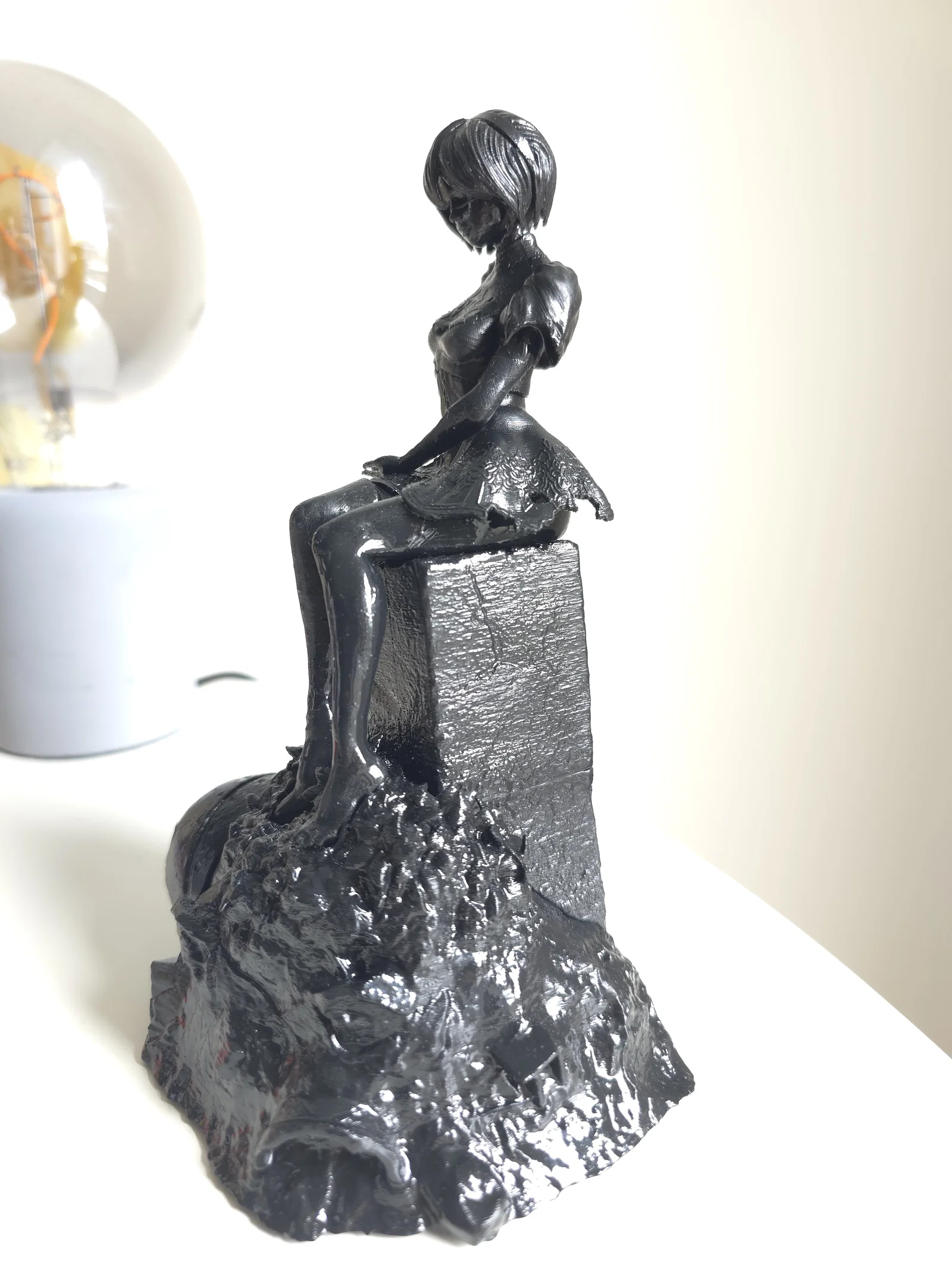

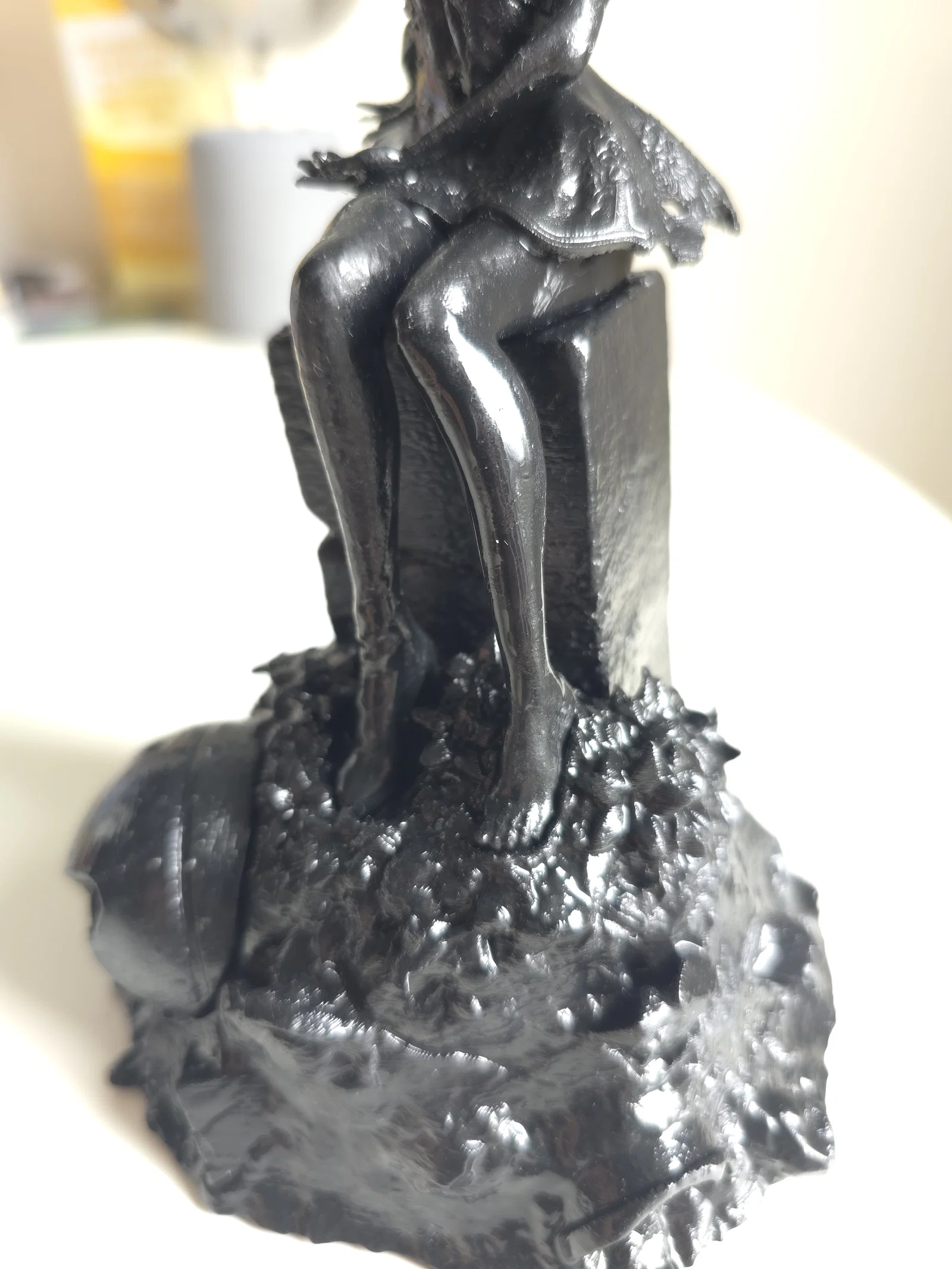

Hình mình up chưa có cây kiếm vì mình… đãng trí: lỡ sơn và đánh bóng cây kiếm bản 100% thay vì bản 70% (bản 70% đang in rồi). Mình sẽ up ảnh hoàn thiện khi xong :-)

Bạn cứ thoải mái chỉnh sửa các part, có góp ý gì thì nhắn mình nha, và nhớ up sản phẩm bạn in. Cảm ơn nhiều!
