LowRider 3 CNC: vỏ hộp điều khiển cho Raspberry Pi 4b, SKR Pro 1.2, TFT35 E3 (v1.3.3)

Bản remix này được Miguel Arellano yêu cầu, anh ấy muốn kéo dài thêm 75 mm phần nắp và đế của một hộp điều khiển sẵn có, để có chỗ gắn Raspberry Pi 4 model B nhằm chạy Octoprint.

Lưu ý nhanh:

Những thiết kế remix này được “nhắm” cho việc đặt hộp ở phía X-max (bên phải) của dầm (gantry) LR3. Nếu bạn tính đặt ở X-min (bên trái), thì khi đơn giản trượt cả hộp qua bên kia, điểm cần để ý là các lỗ hút gió của quạt làm mát sẽ quay về phía nơi đang cắt, thay vì hướng ra ngoài. Có lẽ cách xử lý dễ nhất là lật quạt lại để nó hút khí ra khỏi hộp thay vì thổi khí vào hộp. Trước đây mình có lỡ gợi ý là chỉ cần mirror (đối xứng) các chi tiết in, nhưng mình chưa thực sự làm thử; khi có người thử thì họ chỉ ra rằng mirror không xử lý việc xoay lại các lỗ mở trên nắp cho khớp các cổng trên PCB. Xin lỗi nếu gây hiểu nhầm.

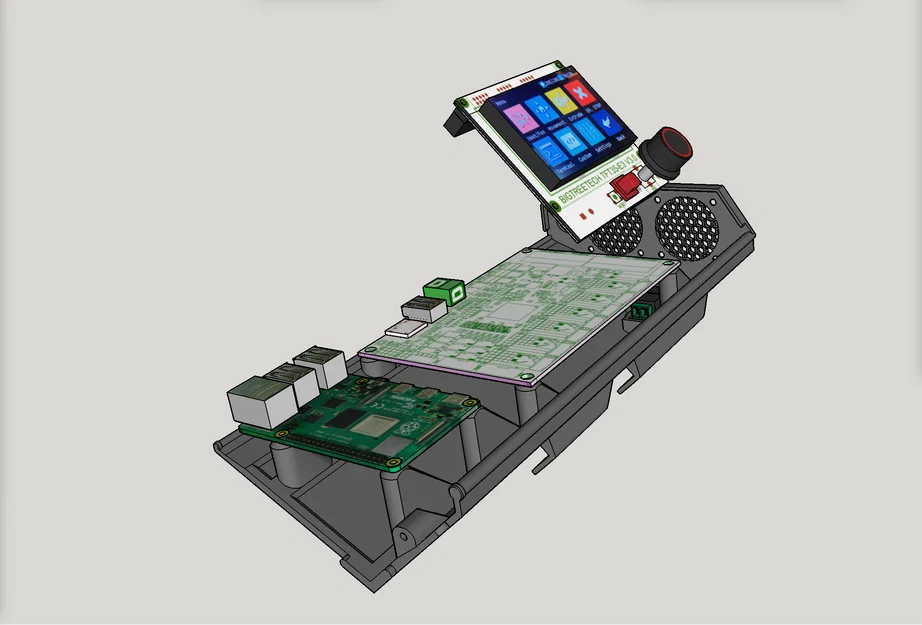

Bản remix này chỉ thay đổi đế và nắp cho đúng một mục đích mới: để có thể lắp Raspberry Pi 4 model B nằm cạnh main board SKR Pro 1.2.

CẬP NHẬT: Giờ có thêm tùy chọn đế NGẮN hơn và nắp NGẮN hơn, làm đủ ngắn để in trên mks3+ / mini+. Các phần mới được đặt tên “1-C. SHORTER BASE v1.3.3 (for one-eighth inch thick strut)” và “2-B. SHORTER Lid v1.3.3”. Để tên gọi gọn và đồng bộ hơn, danh sách tên hiện hiển thị như sau:

Cho các đế (bases):

• 1-A. LONGER Base v1.3.3 (for one-eighth inch thick strut)
• 1-B. LONGER Base v1.3.3 (for one-quarter inch thick strut)

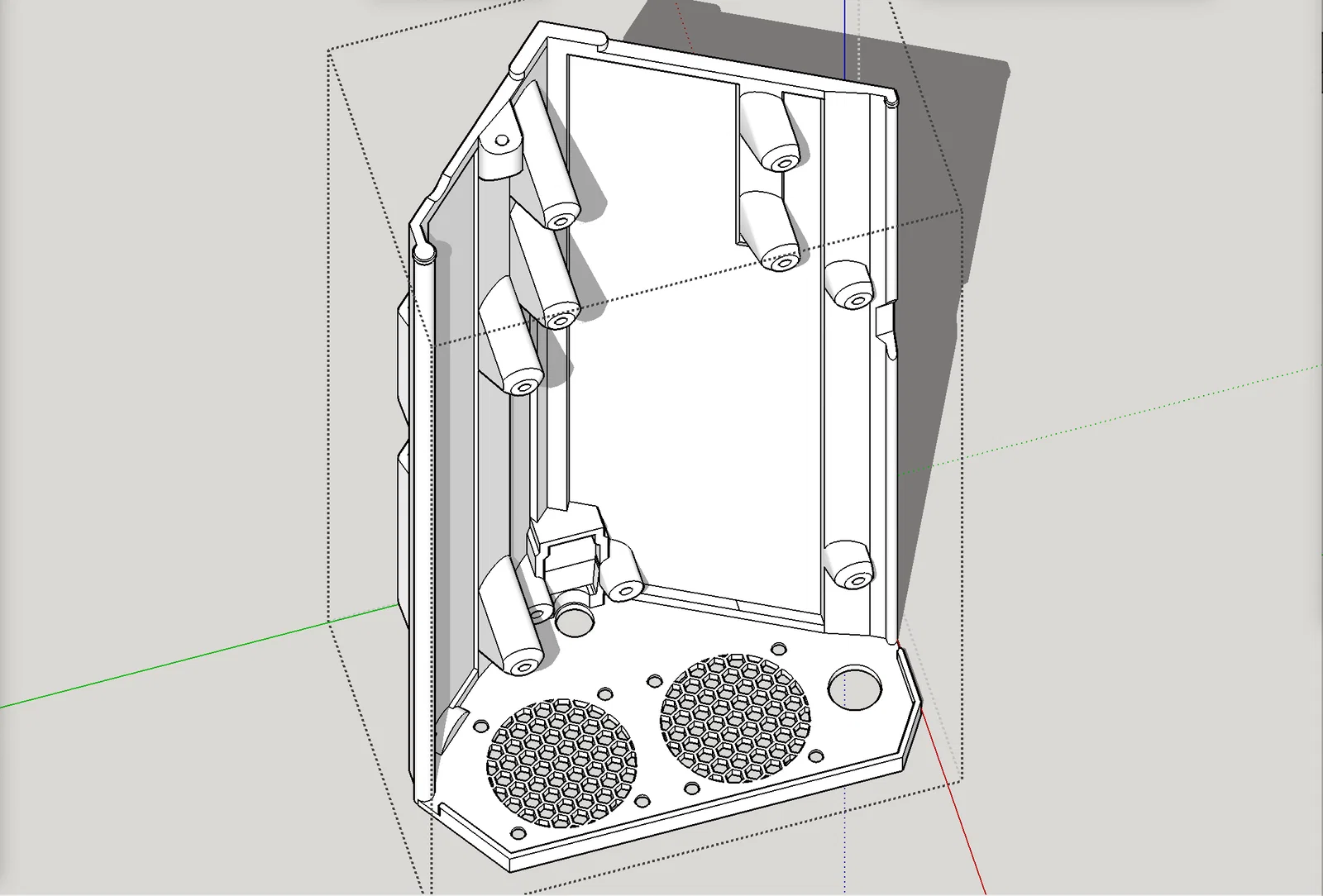

• 1-C. SHORTER BASE v1.3.3 (for one-eighth inch thick strut)

Và cho các nắp (lids):

• 2-A. LONGER Lid v1.3.3
• 2-B. SHORTER Lid v1.3.3

Bản này dành cho phiên bản E3 của TFT. Nếu bạn cần holder TFT bản không phải E3, nó có trong một bản remix khác, nhưng sẽ cần chỉnh nắp của bản remix này. Nếu cần thì liên hệ mình.

Bản remix này vẫn giữ các tính năng mới nhất trước đó:

• Làm sao để chỉ cần in một bộ là có thể lắp holder TFT theo cả hai hướng: hướng ra trục X hoặc hướng ra trục Y.
• Vẫn giữ thể tích in gọn của bản “low fat” trước đó. Đây là phiên bản đế tối ưu hơn, cắt bớt phần “mỡ” dư. Vẫn giữ độ dày và độ cứng chỗ cần thiết, nhưng tiết kiệm 33% nhựa và giảm 25% thời gian in.
• Đồng thời có phiên bản mới nhất của ngàm treo (hanging bracket), lấy cảm hứng từ công trình của Dan @SupraGuy trên diễn đàn V1 Engineering. Ngàm treo này được chia làm hai phần để có thể dùng với các thanh strut tạm thời khi bạn mới bắt đầu với LowRider v3, rồi sau đó chuyển sang strut cố định khi bạn cắt và lắp xong.

Các chi tiết khác nhìn chung giữ nguyên, nên bên dưới mình copy lại từ trước và chỉnh nhẹ:

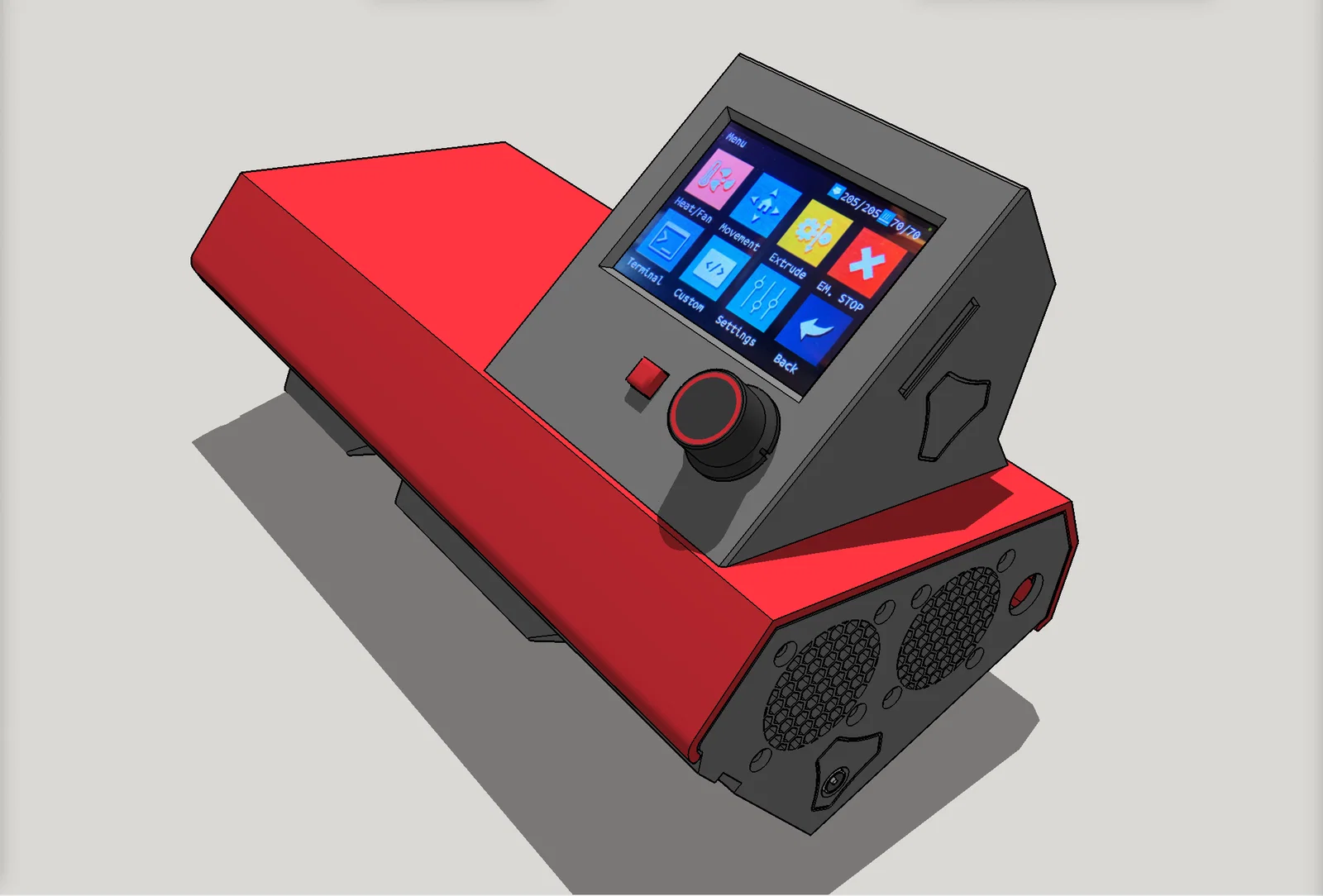

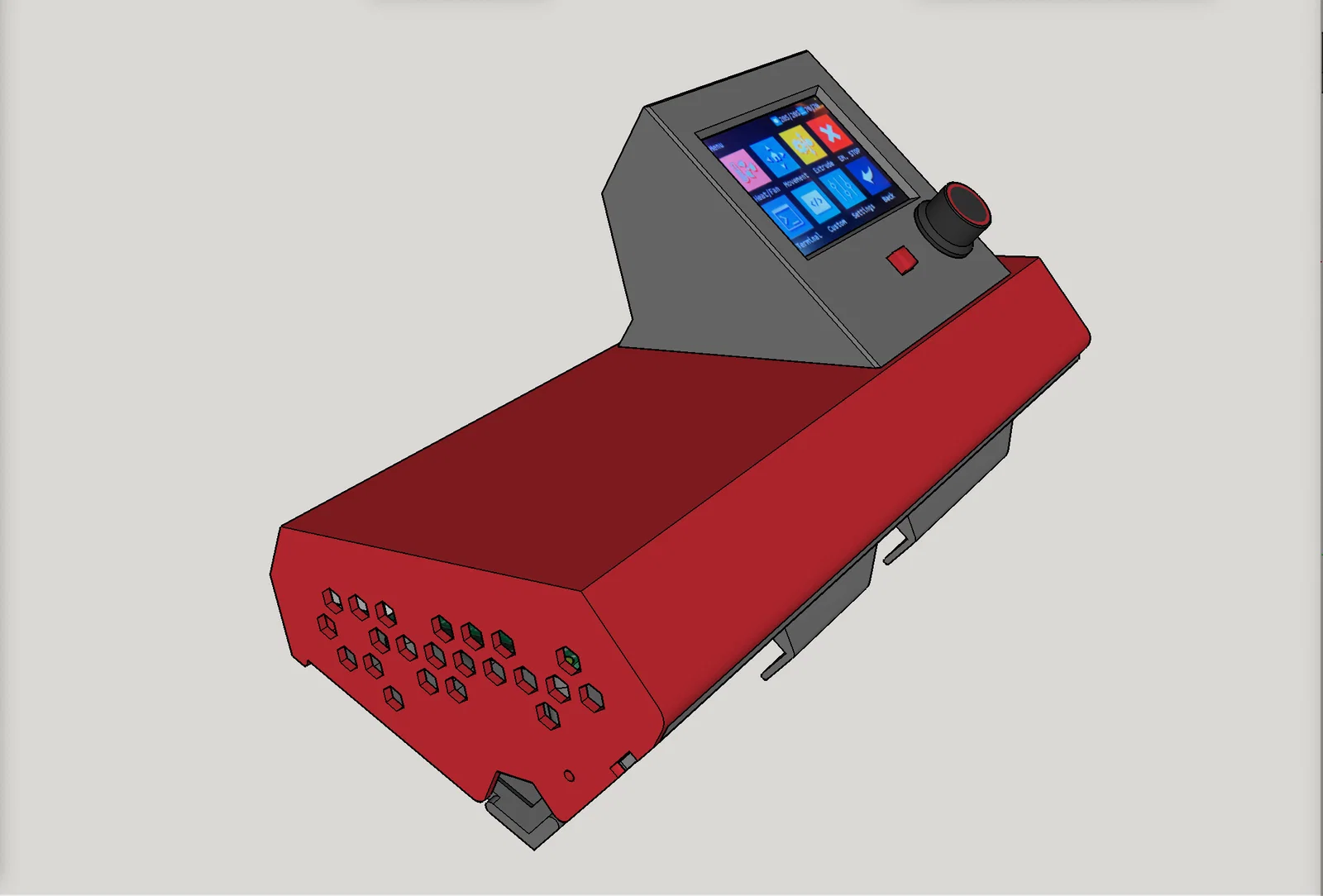

Hộp in 3D nhìn rất đẹp cho LowRider v3 CNC, nếu bạn dùng board SKR Pro 1.2 và màn hình cảm ứng BTT TFT35 E3 cùng với Raspberry Pi 4b. Có thêm vài tính năng mới (xem bên dưới).

Xin cảm ơn Ryan ở V1 Engineering vì tài thiết kế và sự hào phóng khi chia sẻ sản phẩm cho cộng đồng. Với những ai đang dùng (hoặc sẽ dùng) LowRider v3 MPCNC với main board BTT SKR Pro 1.2 và màn hình BTT TFT35-E3 v3, mình xin chia sẻ bản remix từ file CAD hộp điều khiển trống (blank) của Ryan. Hộp này có thể vừa các board SKR khác, tùy kích thước. Hãy kiểm tra trước khi in. Nó cũng có thể được remix tiếp để phù hợp các board SKR khác.

Tính năng:

• MỚI (tính đến 16/08/2022) Có lỗ mở mới ở hông holder TFT để truy cập / dùng cổng USB.

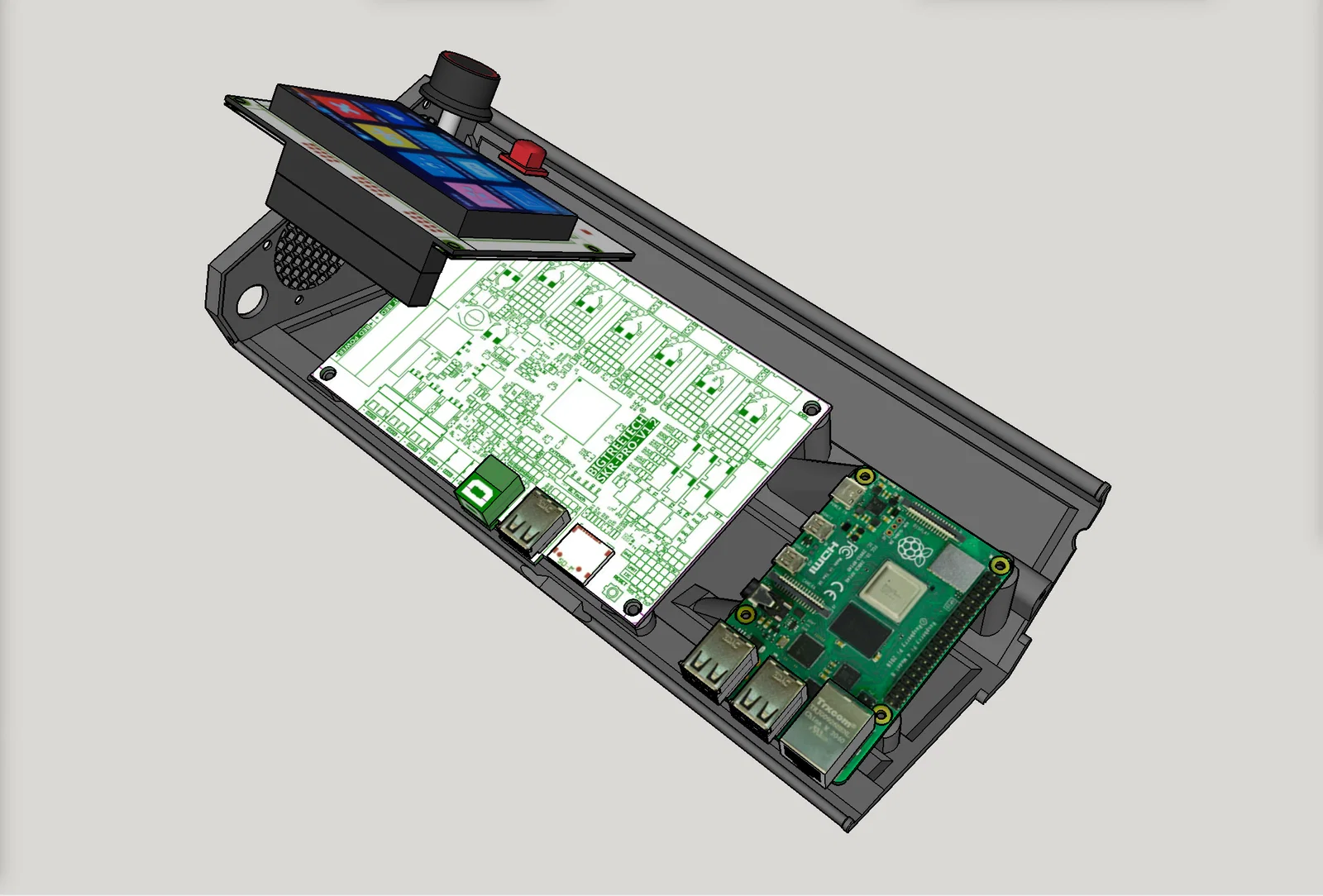

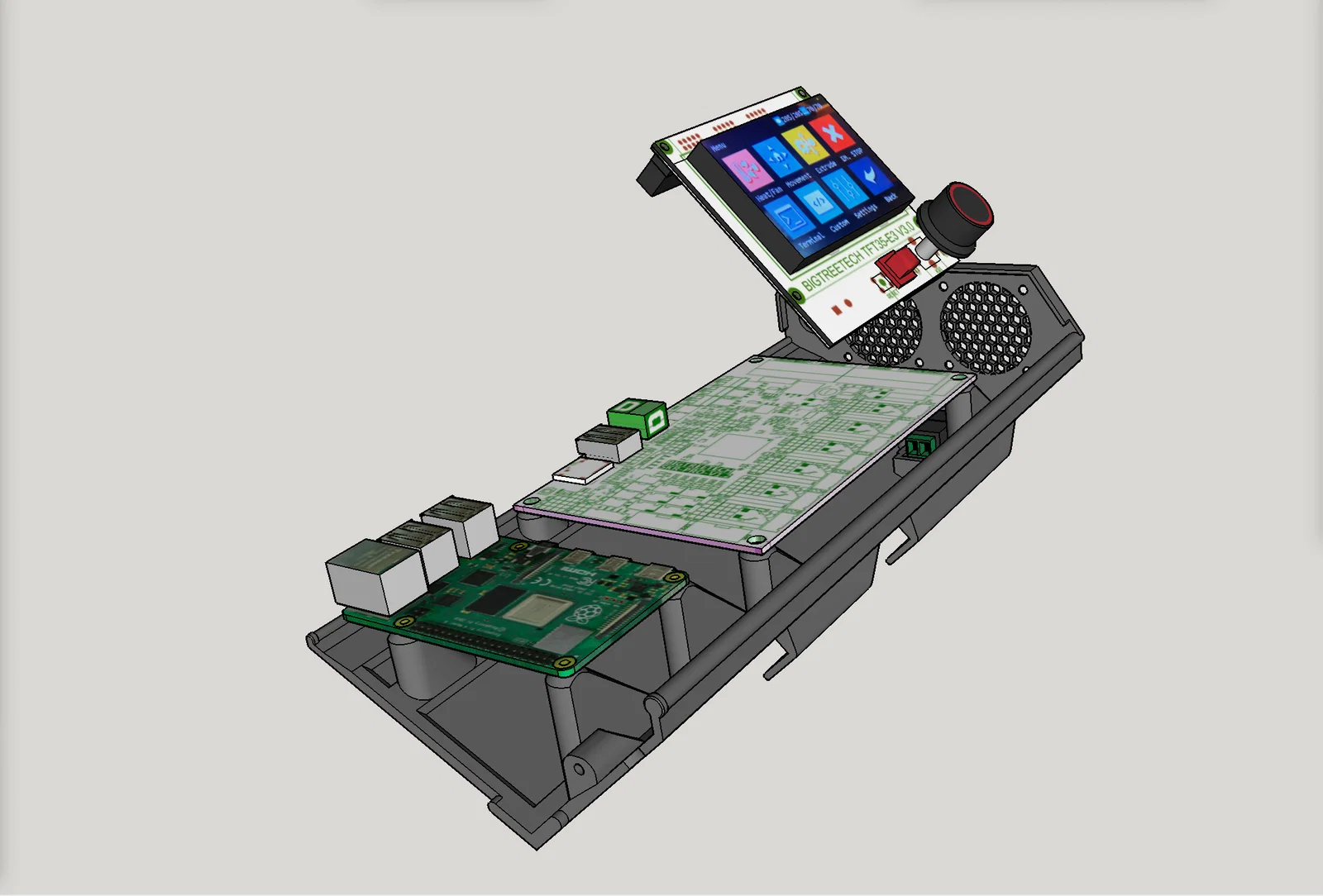

• MỚI (tính đến 10/08/2022) Kéo dài thêm 75mm để lắp Raspberry Pi 4b cạnh SKR mainboard. Xem phía trên.
• MỚI (tính đến 07/07/2022) Tùy chọn đế “Low Fat”. Xem phía trên.

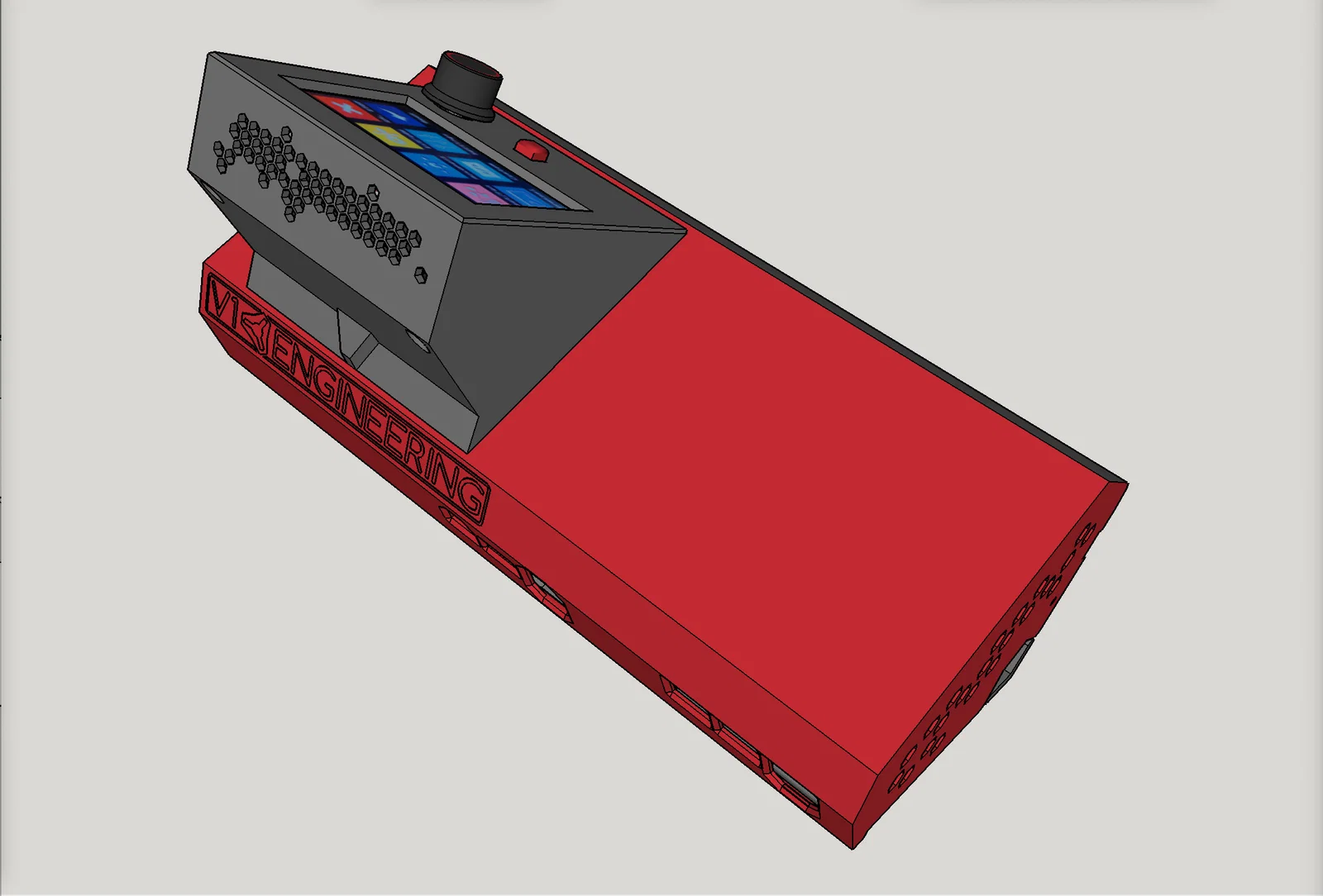

• MỚI (tính đến 21/06/2022) Hỗ trợ hướng TFT về trục X hoặc trục Y mà không cần in thêm chi tiết nào. Ở bản trước, bạn phải chọn in bộ “A” hoặc “B” của nắp và holder TFT, với “A” hướng TFT về X, còn “B” hướng về “Y”. Ở bản này, bạn in một lần là lắp được cả hai hướng.

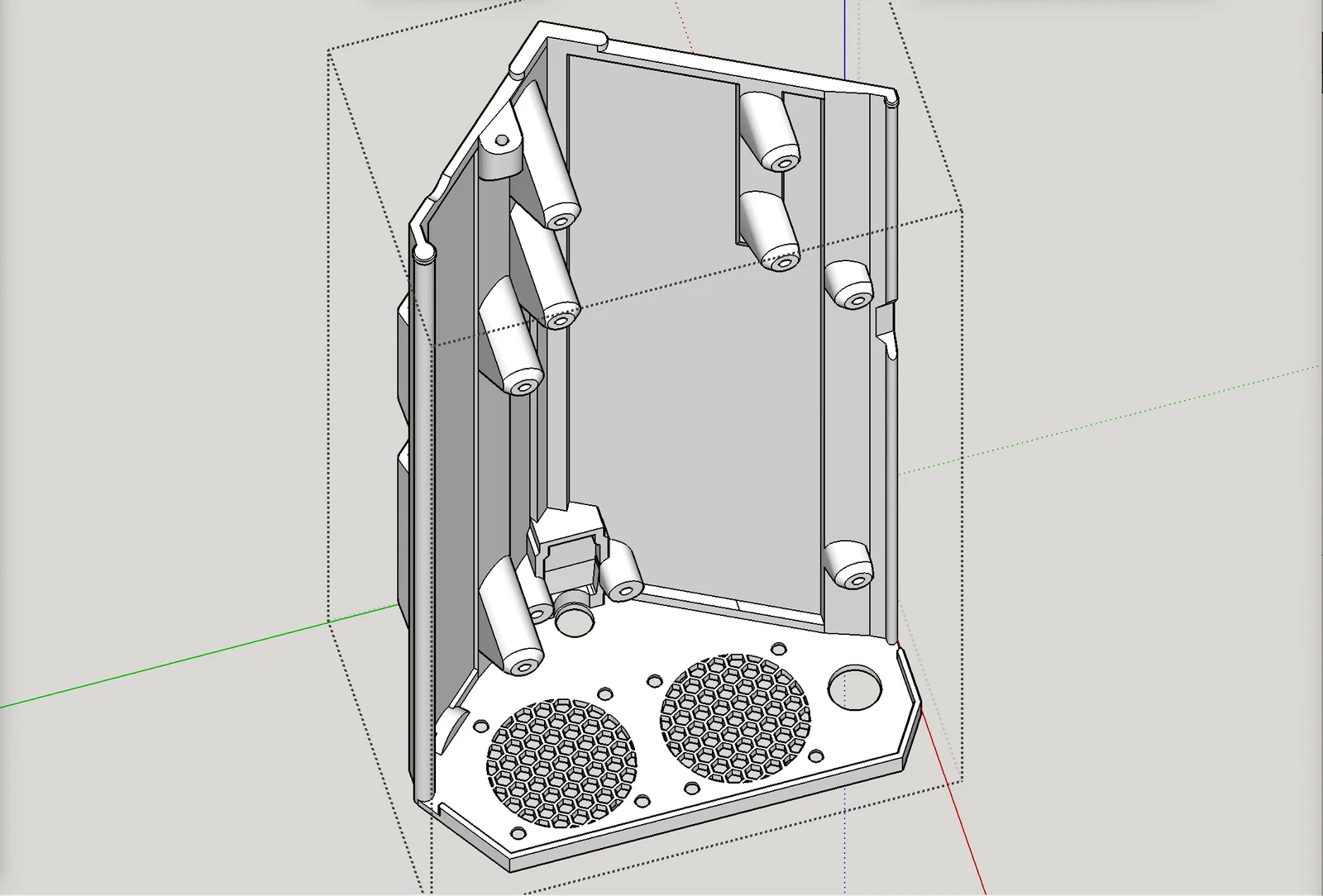

• Hỗ trợ strut dày 1/8" hoặc ¼". Đế gốc có một thanh “mounting” phía sau được thiết kế cho strut cắt từ hardboard dày 1/8". Còn nếu bạn cắt strut từ plywood ¼" hoặc hardboard ¼" thì sao? Giờ cũng có một phiên bản đế thay thế cho trường hợp đó.

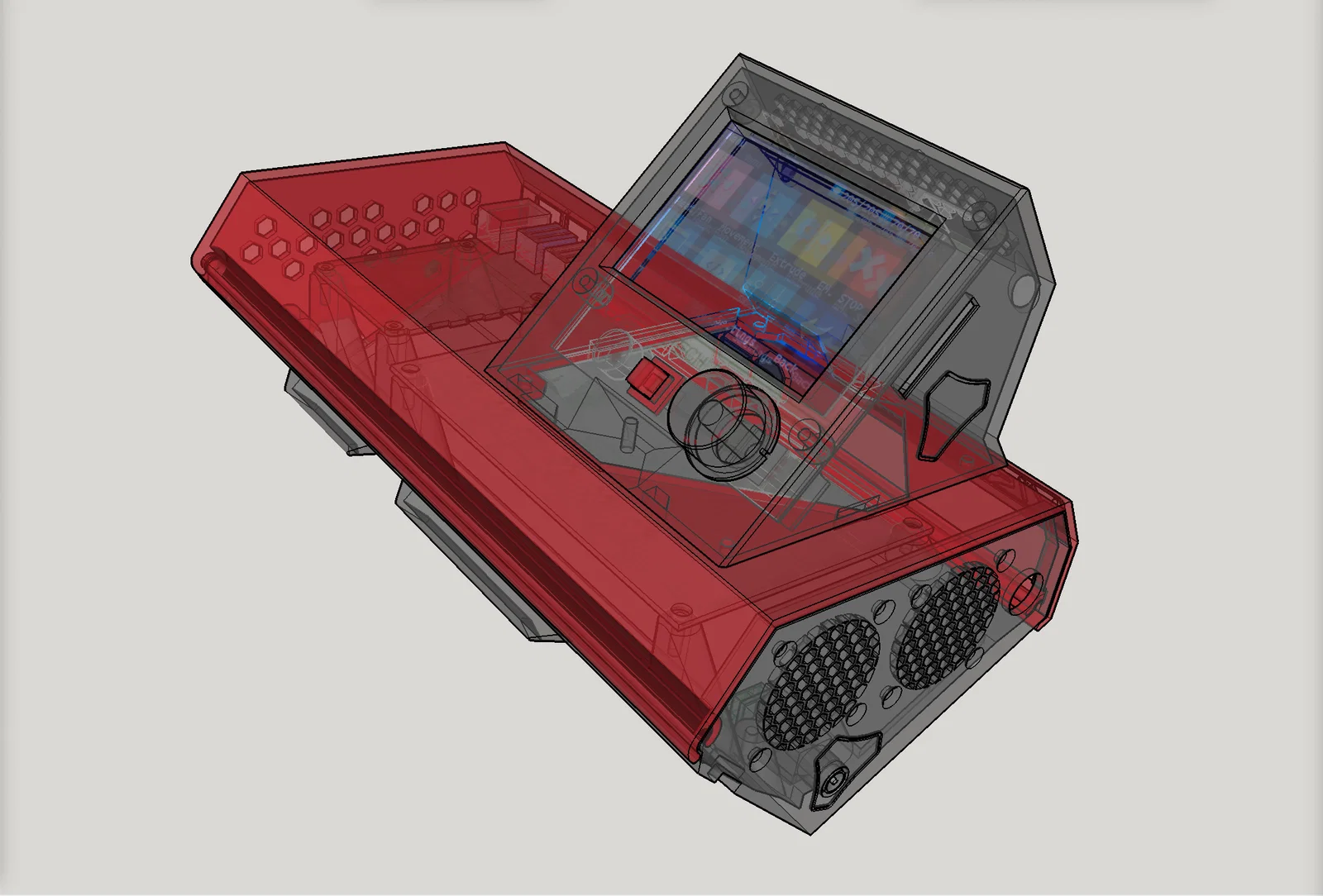

• Hỗ trợ quạt làm mát — thiết kế cho hai quạt 40x40x10. Mình dùng quạt êm của Noctua: NF-A4x10 FLX, Premium Quiet Fan, 3-Pin (40x10mm, Brown)
• Cơ chế gài (snap) vào vị trí — bản remix này giữ lại lỗ bắt vít gốc từ thiết kế của Ryan để có thể siết nắp vào đế, nhưng thiết kế của mình còn có thêm cơ chế gài mới. Mình rất thích và thường không cần dùng vít.

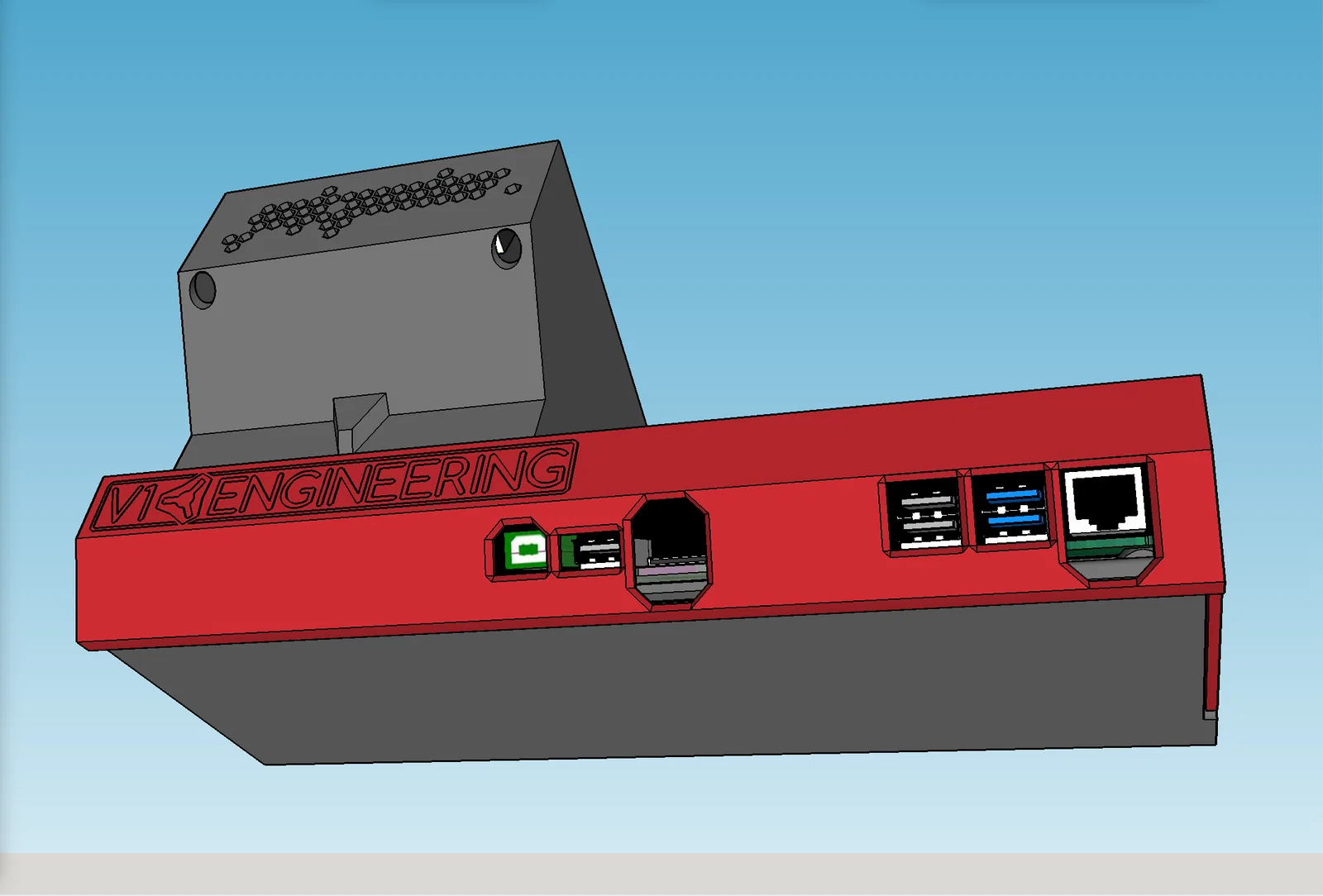

• Các cổng truy cập — cho cổng USB và khe thẻ mini-SD của SKR, khe thẻ SD của màn hình TFT, và các cổng USB cùng cổng Ethernet của Raspberry Pi 4b.
• Cổng đầu nối nguồn DC — đế có một “sled” bên trong để giữ đầu nối nguồn cái (female), và có một thanh nhỏ in sẵn để bắt vít và kẹp đầu nối cho chắc. Bộ kit LowRider của mình từ V1 Engineering có kèm một đầu nối như vậy. Nếu bạn cần thêm, có bán trên Amazon.
• Dư chỗ cho đi dây và đấu nguồn — có lựa chọn đưa dây vào từ phía dưới board hoặc phía trên. Mình khuyên đi từ dưới vì giảm khả năng dây bị giật tuột khi trượt nắp vào/ra. Xem video (ở trên).

Chi tiết về quá trình mình nâng cấp LowRider v2 lên v3 có ở đây trên diễn đàn V1.

In và lắp ráp:

• In các chi tiết đúng theo hướng đã đặt. Không cần supports, miễn là máy in của bạn bridge ổn.
• Dùng bốn (4) vít M3 x 8mm để bắt TFT vào holder TFT.
• Dùng bốn (4) vít M3 x 8mm để bắt holder TFT lên nắp.
• Dùng hai (2) vít M3 x 8mm để bắt cái kẹp giữ đầu nối nguồn DC.
• Dùng tám (8) vít M3 có chiều dài phù hợp để bắt hai quạt làm mát.

Change log:

• January 12, 2023: Now includes an optional new base and new lid, made to be short enough to print on an mks3+ / mini+.
• September 15, 2022, 8:15 pm (EST): discovered and fixed a missing face in the lid. It made the lid not manifold (not an airtight solid body) which made it unprintable. Now fixed and should be acceptable to slicers.
• August 10, 2022, 7:00 am (EST): mod'd for Raspberry Pi 4b fitment.
• June 24, 2022, 7:00 am (EST): updated both the lid and the TFT holder files to get closer to perfection on fitment and accommodation of the TFT, fitment and function of the reset button, and positioning and function of the SD card slot.
• July 7, 2022, 9:25 pm (EST): add “low fat” versions of the base for both 1/8" thick struts and 1/4" thick struts. The low fat versions save 33% of the plastic and shave 25% off the printing time.
