HSW Modular Paint Rack – Giá/Khay Đựng Sơn Modular Cho Honeycomb Storage Wall

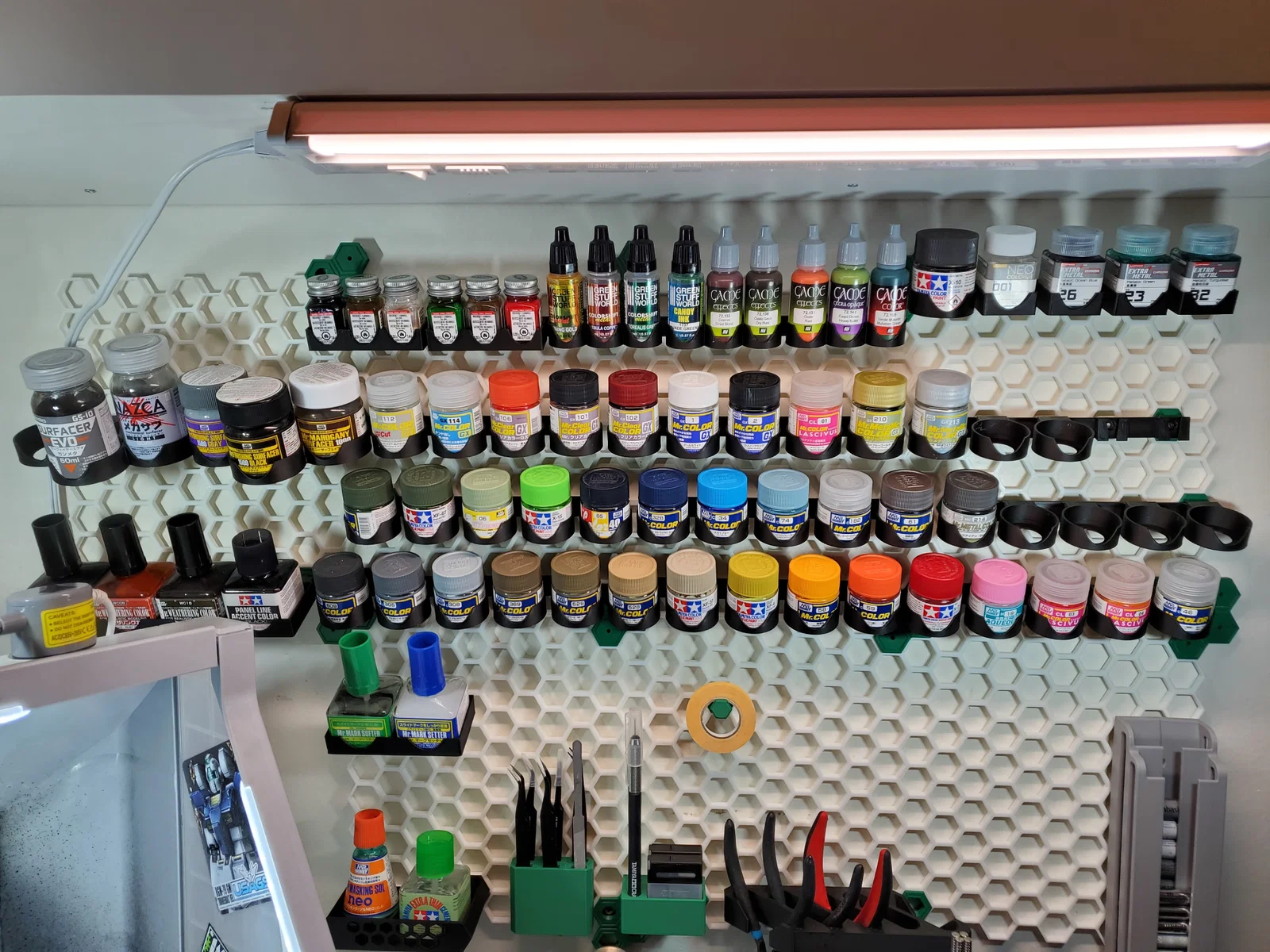

Mục tiêu của mình với dự án này là thiết kế một giải pháp lưu trữ sơn mô hình cho hệ Honeycomb Storage Wall (HSW), có thể chứa được nhiều kiểu chai/lọ với đủ kích cỡ khác nhau, đồng thời mang tính modular và dễ in.

Mỗi khay/holder sơn sẽ gắn lên cùng một rail bằng dovetail dạng côn, với khoảng cách 40.88mm giống chuẩn của HSW. Các rail sẽ bắt lên storage wall bằng bu lông M3 đầu trụ (cap-head) hoặc đầu chìm (countersunk) và các insert M3 mặc định.

Theo trải nghiệm của mình, rail gắn tường sẽ in đẹp nhất khi để mặt áp tường quay xuống (wall side down), và tất cả các cup thì in tốt nhất khi để đáy phẳng nằm trên build plate. Không cần support.

Danh sách từng holder và các loại sơn tương thích đã biết (chỉ test với những gì mình đang có):

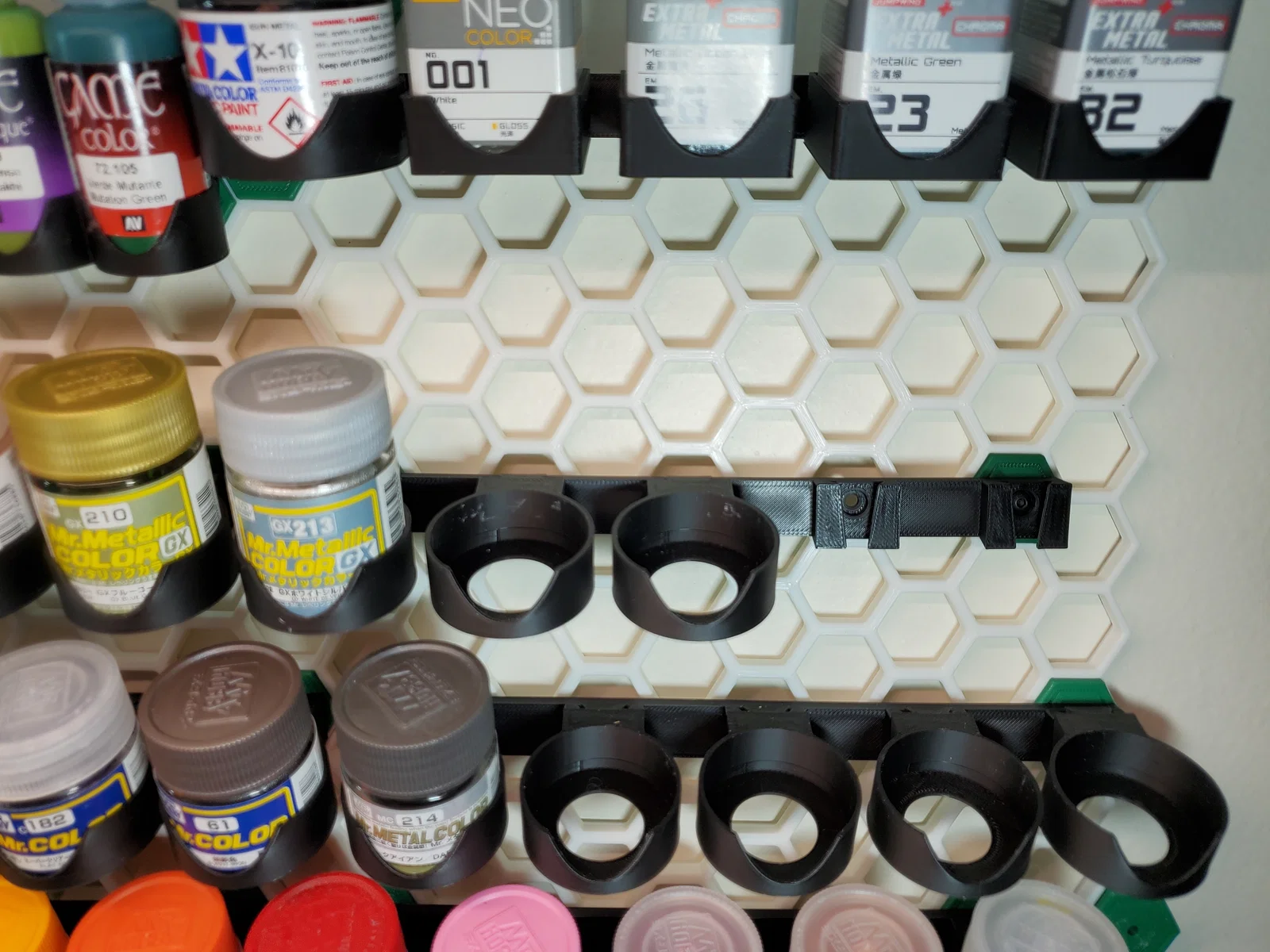

• 35mm Paint Cup (Mr Hobby, Tamiya 10ml)
• 40mm Paint Cup (23ml Tamiya)
• 32mm Square Paint Cup (Jumpwind standard size)
• 3x 25mm Paint Cup (Vallejo, Green Stuff World)
• 3x 25mm Square Paint Cup (Testors enamels)

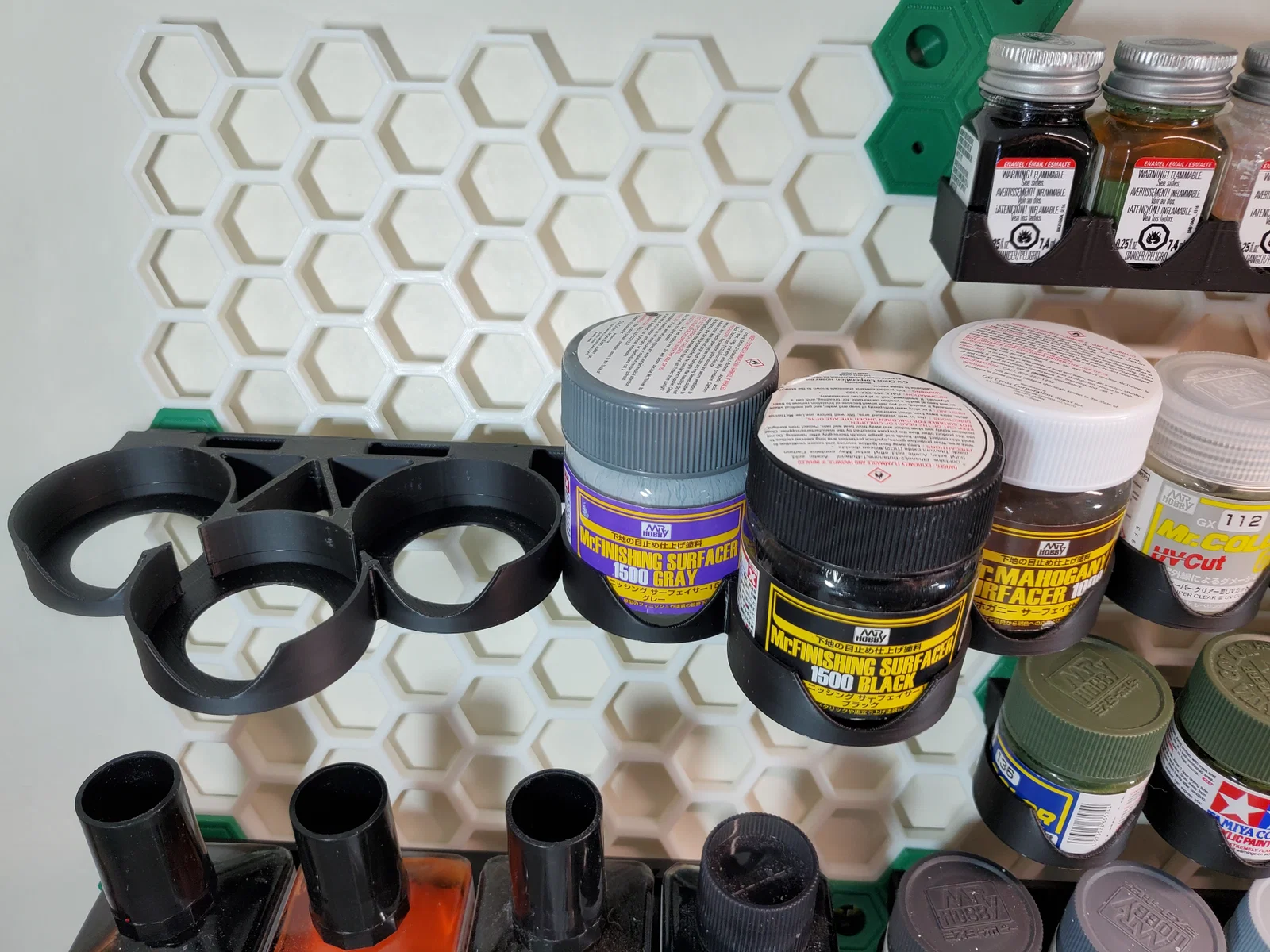

• 3x 45mm Paint Cup (Mr Surfacer 40ml, Gaianotes Surfacer Evo)
  • Có kèm spacer ring để fit tốt hơn với Gaia

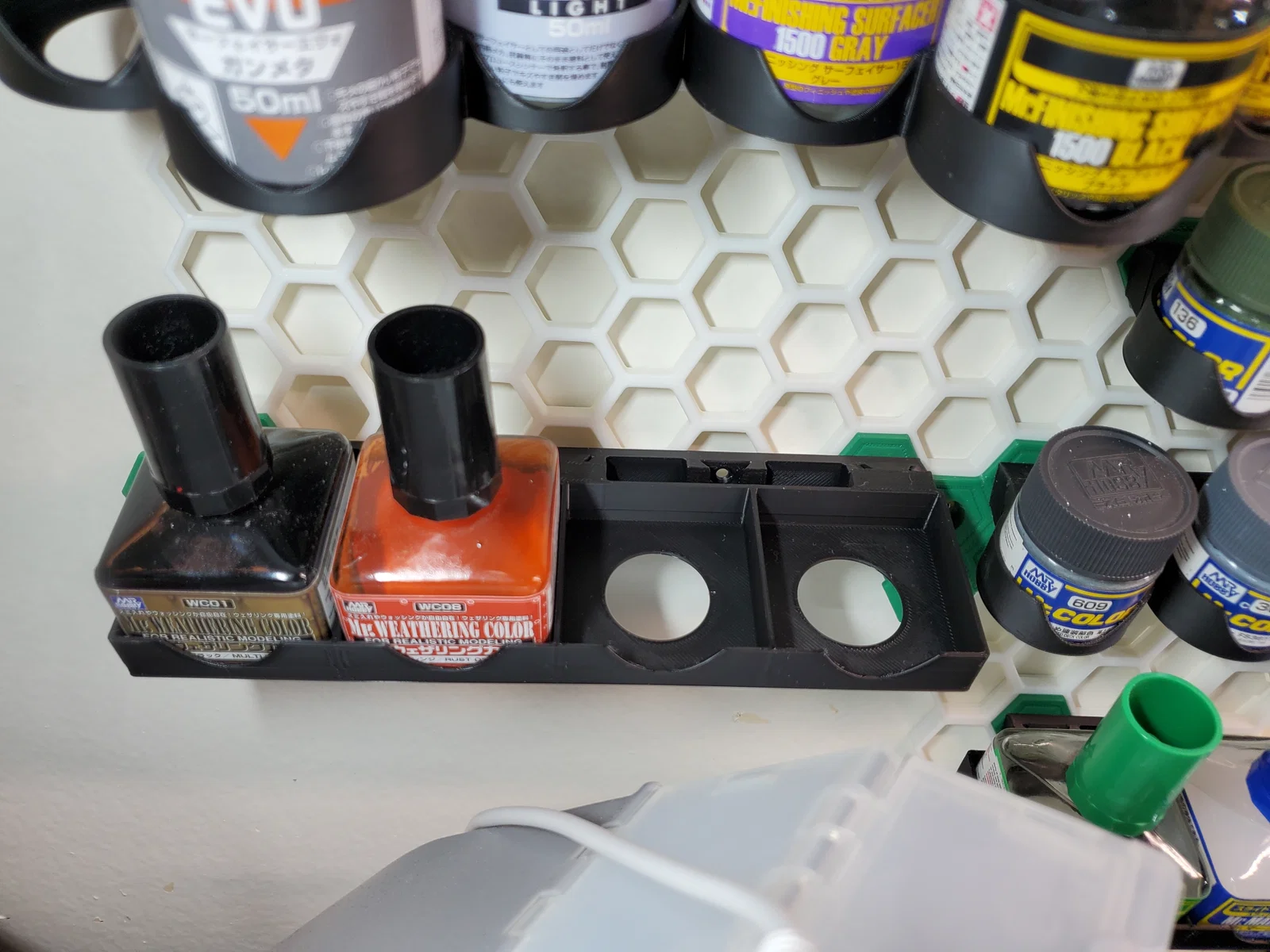

• 4x 45mm Square Paint Cup (Mr Hobby decal solution, Mr Weathering Color, Tamiya panel liner, Tamiya cement)
• 2x 45mm Square and Circular Non-Tiling
  • Giống các holder tương ứng ở trên, nhưng sẽ chặn các slot liền kề

Cập nhật 5/1/24

• 31mm Paint Cup (Gaianotes 15ml colors)

Mình có đính kèm file .step với toàn bộ thiết kế để mọi người có thể tự thêm attachment, hoặc cứ để lại yêu cầu ở phần bình luận.
