Bảng hàn Prodoehl v2 cho vi điều khiển và bo mạch breakout

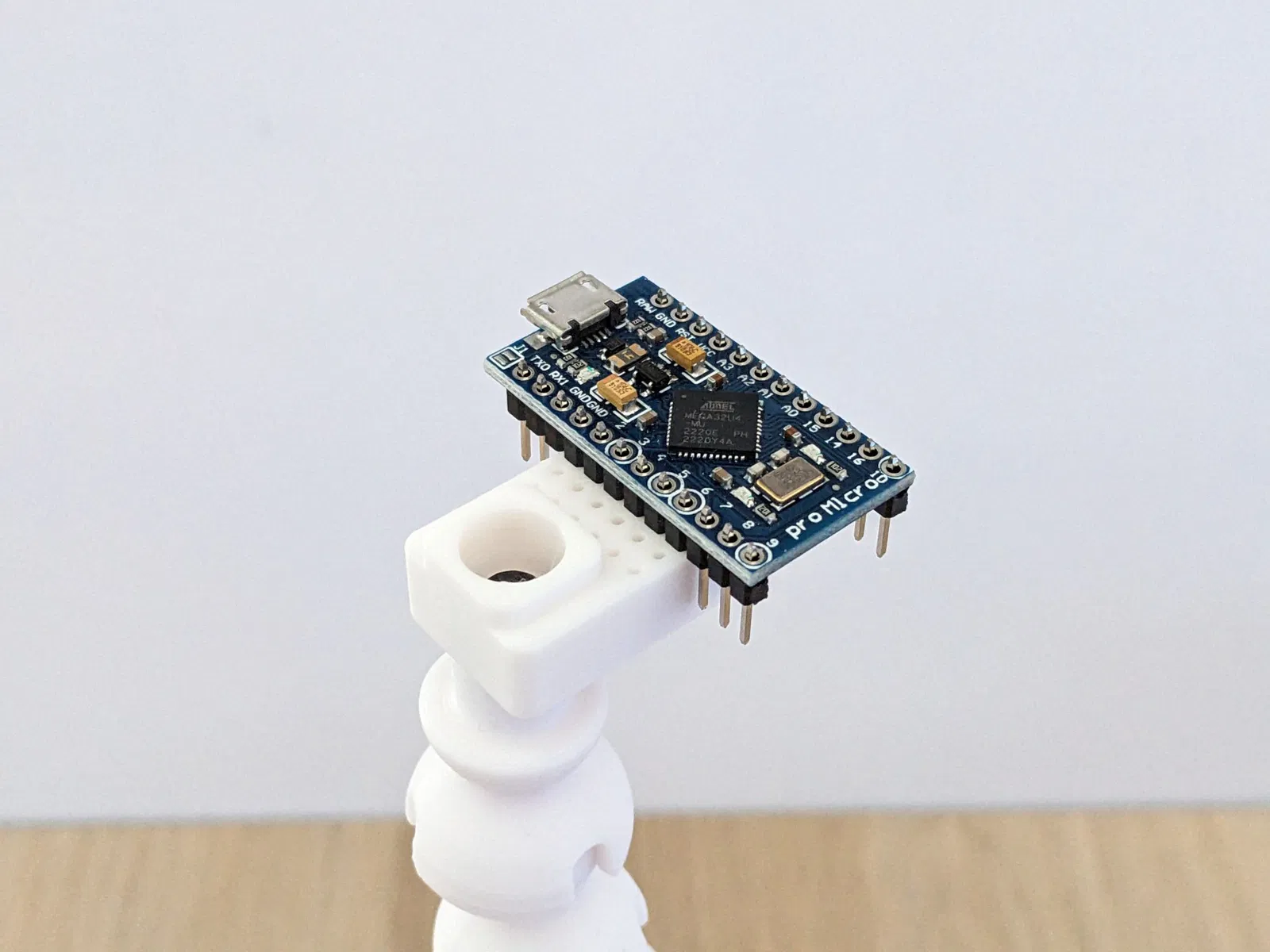

Đây là sự tiến hóa của Bảng Hàn của Pete Prodoehl, một mô hình tham số để giữ chặt các chân tiêu đề cho các bảng vi điều khiển kích thước khác nhau trong quá trình hàn. Tôi đã điều chỉnh ý tưởng này để tích hợp với trạm hàn tùy chỉnh của riêng mình, nhưng nó sẽ gắn vào bất kỳ thứ gì có vít M3. Kích thước hình chữ nhật nhỏ của nó cũng rất phù hợp để được giữ bởi ngay cả một kẹp bàn nhỏ, tạo ra một nền tảng làm việc ít cố định hơn.

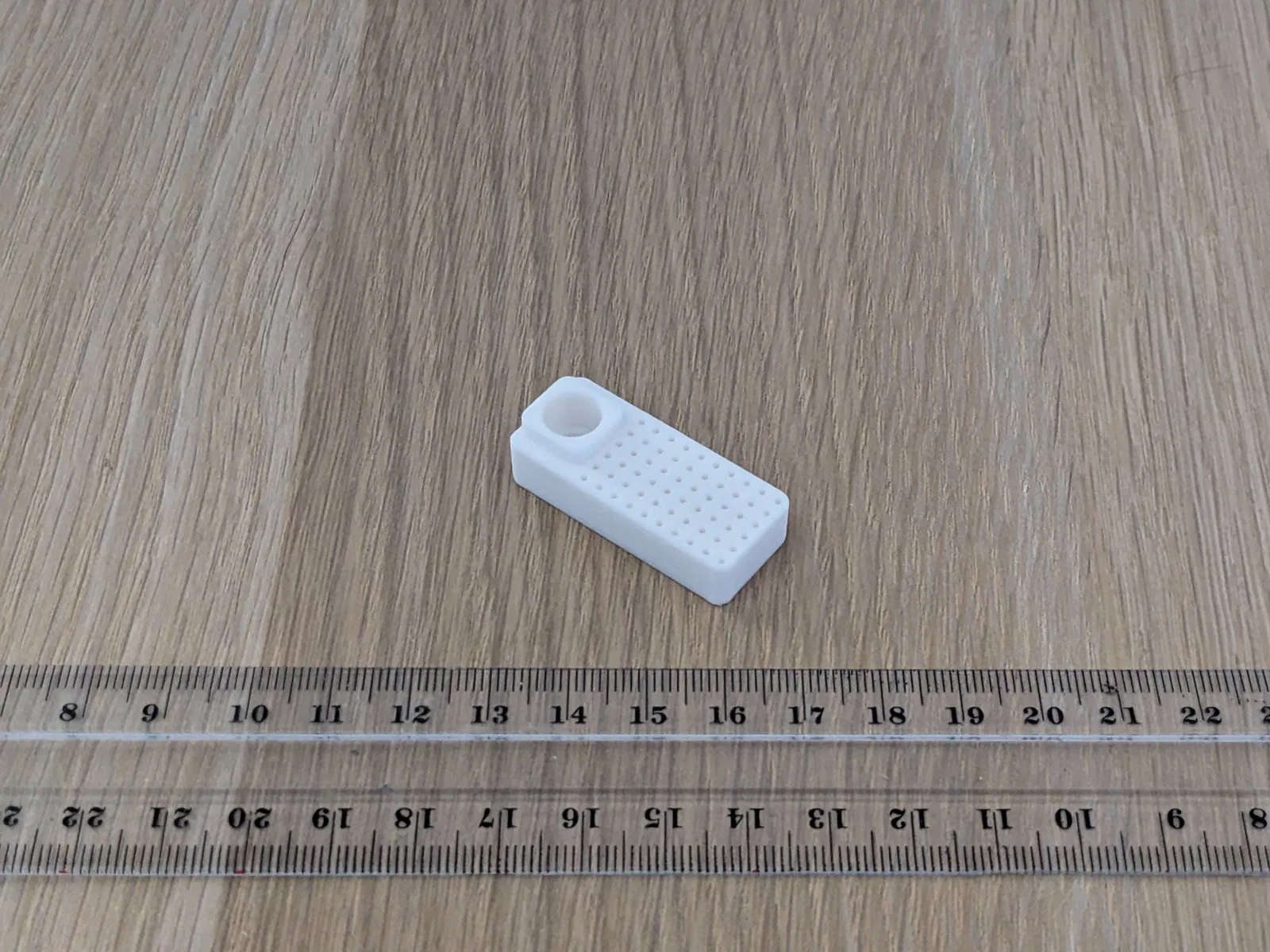

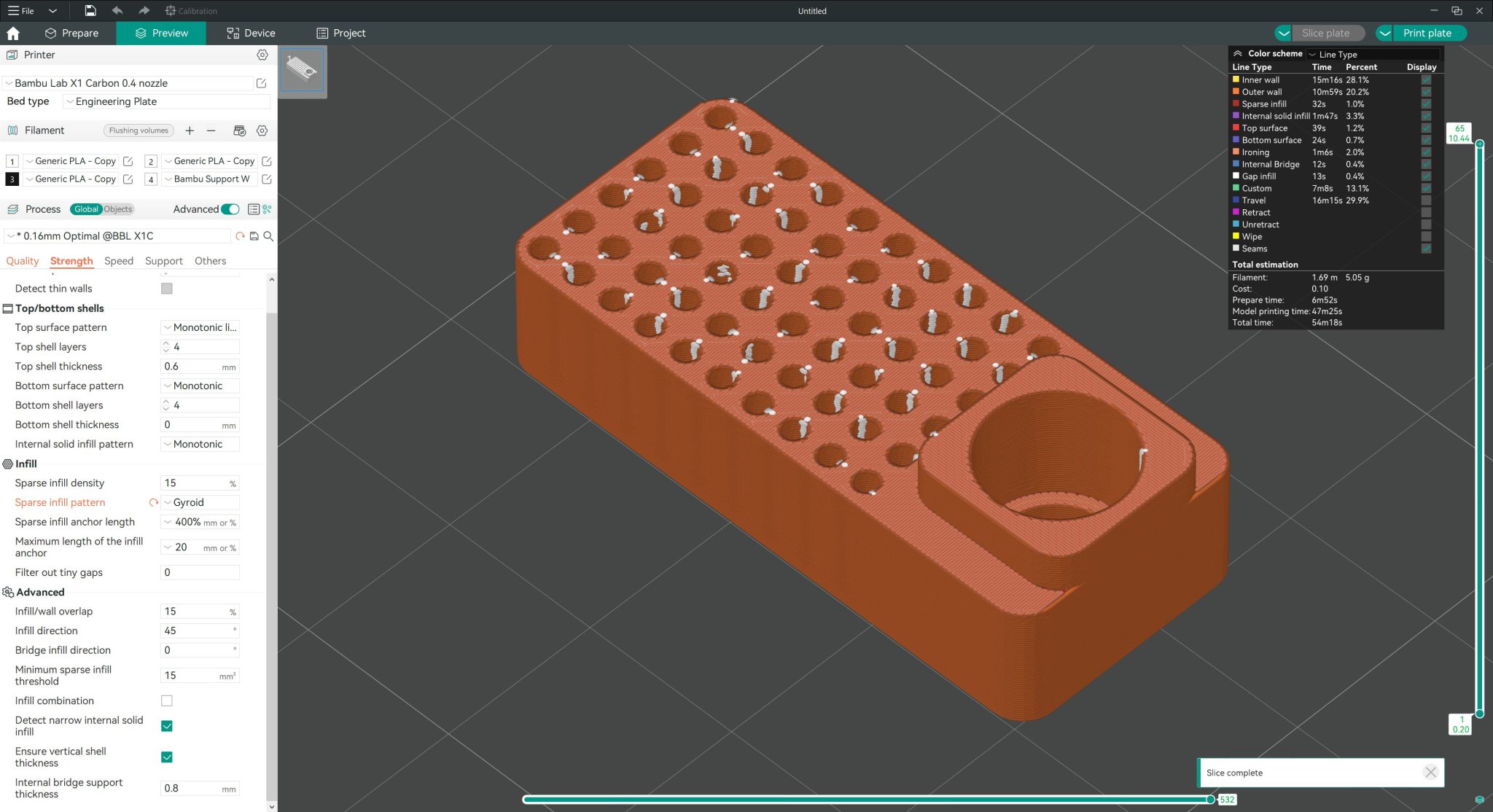

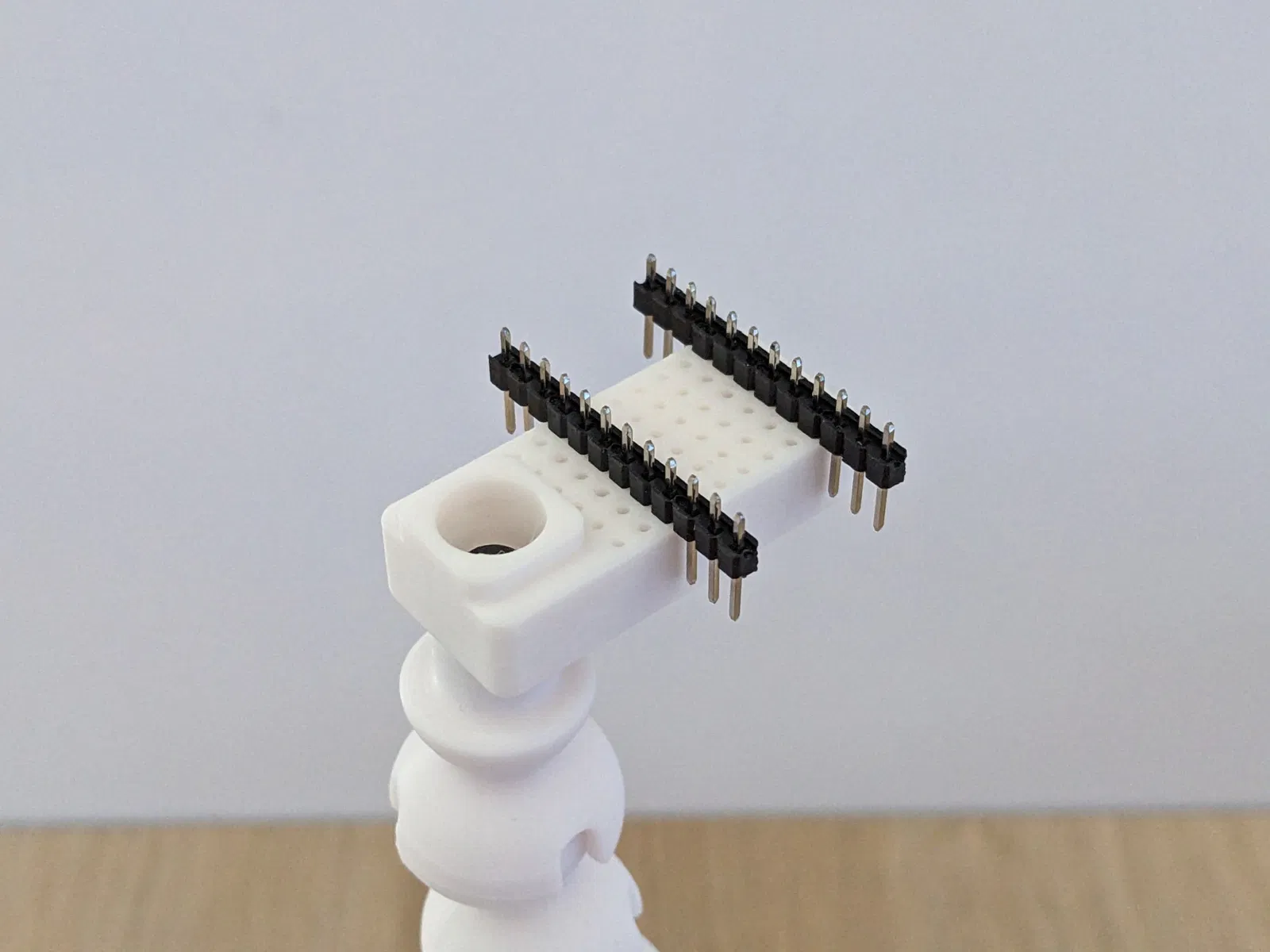

Bảng Hàn v2 bao gồm một bộ lỗ 6x10 cho các chân tiêu đề có bước 0.1 inch, và ý định là cho các bảng lớn hơn sẽ nhô ra hai bên - 6 lỗ trong một hàng dường như đủ để giữ chặt một hàng chân lớn hơn, mà không tốn thời gian để in một vật thể có lỗ cho toàn bộ chiều dài của bảng. Các lỗ có đường kính 1.35mm trong mô hình, mà tôi đã tìm thấy là sự cân bằng hoàn hảo giữa đủ chặt để giữ khi hàn nhưng đủ lỏng để dễ dàng tháo một bảng đã hoàn thành.

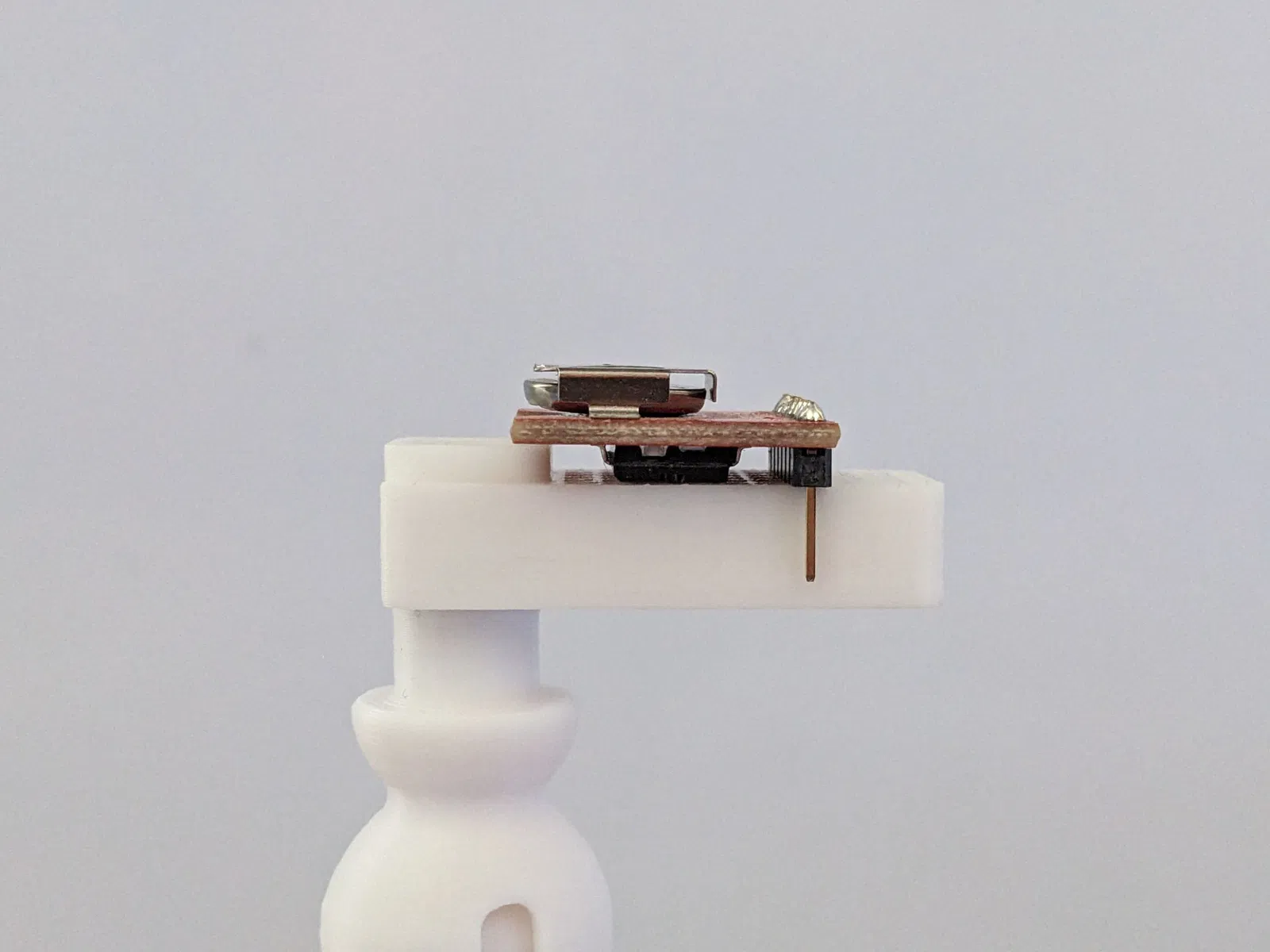

Mái che xung quanh lỗ gắn là 2.5mm cao, và hoạt động như một kệ để hỗ trợ một bên của bảng breakout chỉ cần một hàng chân, bao gồm các bảng có linh kiện ở cả hai bên - không còn những bảng breakout kỳ quặc với công cụ này nữa!

Hiện tại tôi đang nghĩ về cách thêm hỗ trợ có ý nghĩa cho việc hàn các chân 90 độ vào các bảng với điều này, và sẽ tải lên một giải pháp ngay khi tôi tìm thấy. Tôi cũng rất vui lòng nhận các gợi ý hoặc yêu cầu cho những sửa đổi nhỏ để làm cho nó hữu ích hơn cho bạn.
