Tạo Hộp Tuỳ Chỉnh Parametric (FreeCAD) – Không Cần Hardware, Không Cần Ốc Vít

Bạn có một món đồ. Giờ bạn cần một cái hộp cho nó. Mà tự thiết kế hộp thì phiền thiệt chứ. Phải canh bản lề cho chuẩn. Chốt gài cũng phải đúng. Rồi mọi thứ phải khớp, phải cân đối… nghe thôi đã thấy như đang đi làm.

Vậy là bạn nhảy lên kho model quen thuộc rồi bắt đầu tìm. Kéo. Tìm. Kéo… Cái này xài được hông? Còn cái kia thì sao? Kích thước có đúng ý không? Có đáng để bỏ thời gian với cả filament ra “đánh cược” không? Ủa cái này còn bắt phải có license Fusion 360. Cái kia thì đòi bạn phải là cao thủ OpenSCAD mới dám đụng. Vân vân.

Thôi khỏi, khỏi nghe mấy chuyện đó.

Dùng cái này để tạo bất kỳ hộp có chốt gài, kích thước nào bạn cần! Không cần support. Không cần hardware. Không cần vít, không cần ê-cu, không cần dây, không cần keo. Gọn nhẹ. Không cần phần mềm độc quyền, chỉ cần FreeCAD. Không tốn thêm chi phí nào ngoài filament – mà kiểu gì bạn cũng có sẵn vài đoạn nằm đâu đó!

Đây là một bộ generator hộp tuỳ chỉnh mình làm từ lâu trong FreeCAD cho nhu cầu cá nhân. Nó là parametric – bạn chỉ cần chỉnh các giá trị trong bảng tính “Parameters” đính kèm, các hàm parametric sẽ tự xử lý phần còn lại.

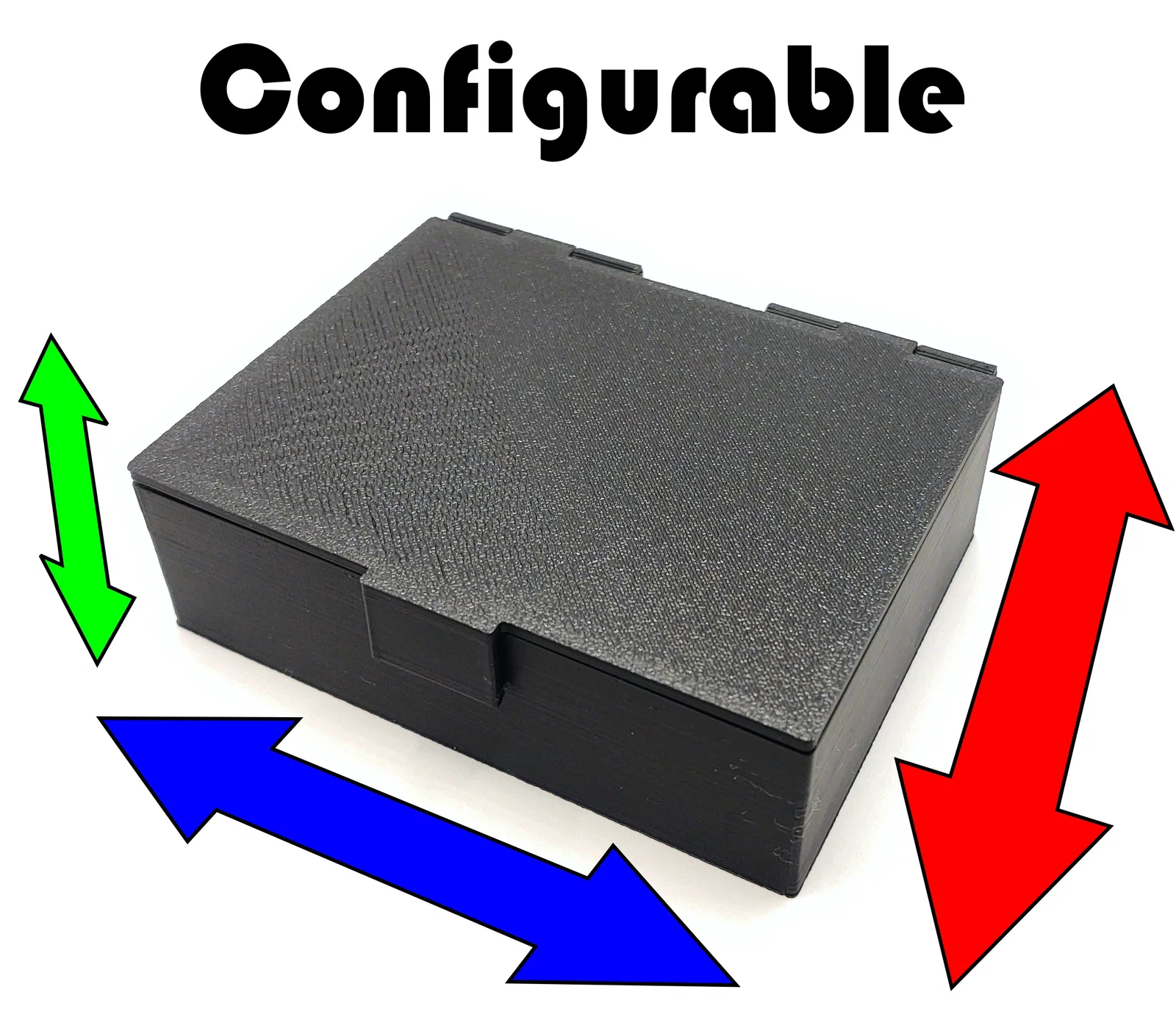

Vì bạn sẽ để đồ vào bên trong hộp (chắc vậy), nên mọi thứ được xác định theo kích thước lòng trong (inner dimensions). Giá trị bạn nhập chính là không gian bên trong hộp. Kích thước bên ngoài sẽ bằng phần đó cộng thêm độ dày vách, đáy/nắp bạn chọn, và kích thước của bản lề với chốt gài.

Model V2 này mới và xịn hơn!

• Có giới hạn chiều dài tối đa cho latch.
• Tuỳ chỉnh được độ bo tròn góc.

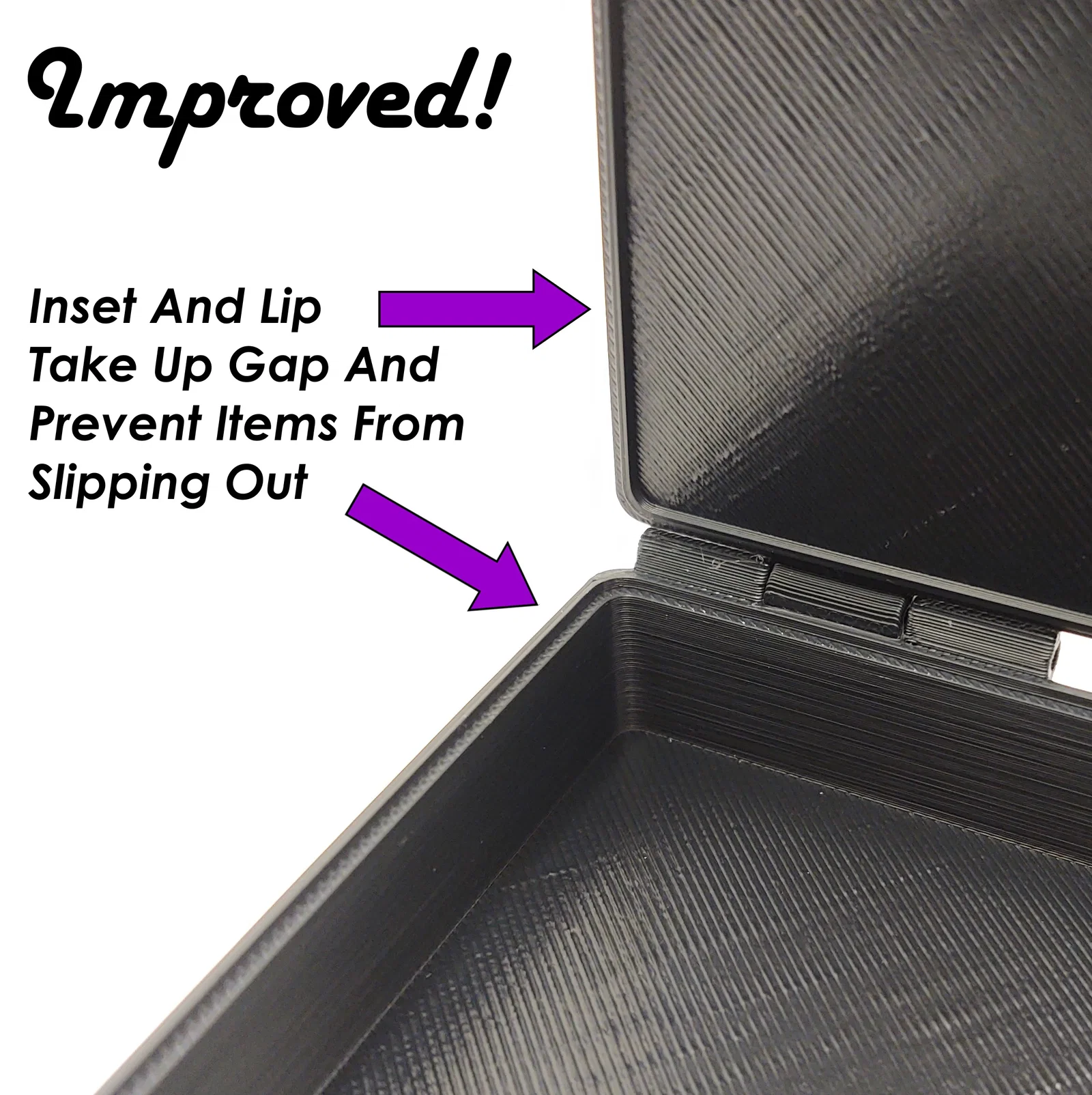

• Có rãnh và gờ (groove & lip) ở phần đáy và nắp để “ăn” hết khe hở nắp, đồng thời ngăn đồ mỏng bị trượt rơi ra.
• Cải thiện lỗ luồn filament ở bản lề.

Muốn hộp cứng cáp hơn thì tăng độ dày vách và độ dày đáy/nắp. Tỷ lệ của latch và hinge sẽ tự động thay đổi theo các tham số này. Mỗi hộp tạo ra sẽ có một chốt gài flex đơn giản.

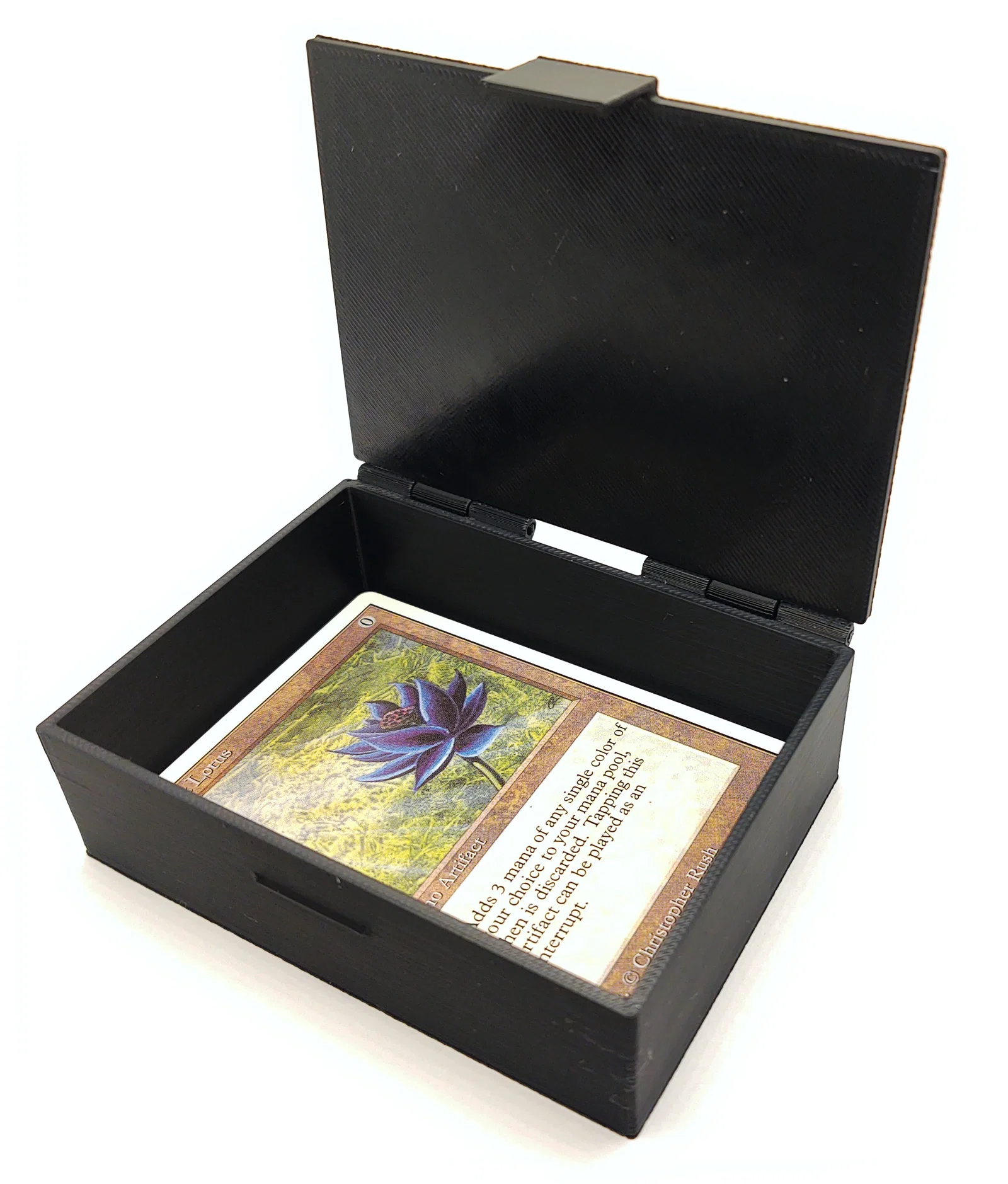

Lắp ráp cực dễ: Chỉ cần ghép nắp với thân hộp lại, rồi luồn một đoạn filament 1.75mm qua mỗi bản lề.

In phần thân hộp (base) theo hướng đúng lên trên, và in phần nắp (lid) úp xuống mặt bàn in. Nếu máy bạn có textured bed, bạn có thể lấy texture đó lên mặt trên của nắp.
