Hướng dẫn cuộn filament xoay cho Neptune 3 và 4

Hướng dẫn con lăn sợi quay Neptune 3 và 4 Series

Tôi đã tạo ra một hướng dẫn sợi quay cho Neptune 3 và 4 Pro-Series, cũng như các mẫu Plus và Max. Hướng dẫn này có tính năng quay 50 độ, lắp ráp bằng snap và không yêu cầu hỗ trợ bổ sung. Nó sử dụng các con lăn bi 608.

Để gắn cảm biến sợi, hãy sử dụng phiên bản ngắn hoặc phiên bản dài hơn

• Trường hợp sử dụng:

  Mục đích của hướng dẫn về filament này là để giảm thiểu không gian mà nó chiếm và cung cấp tùy chọn đặt cuộn filament phía sau máy in trên các bánh xe thay vì treo nó từ trên xuống. Thiết kế này tính đến trọng lượng của cuộn filament, có thể nặng, và thuận tiện hơn khi sử dụng kết hợp với một hộp làm khô.

• Các mục bổ sung và lắp ráp:

  Quy trình lắp ráp rất đơn giản:

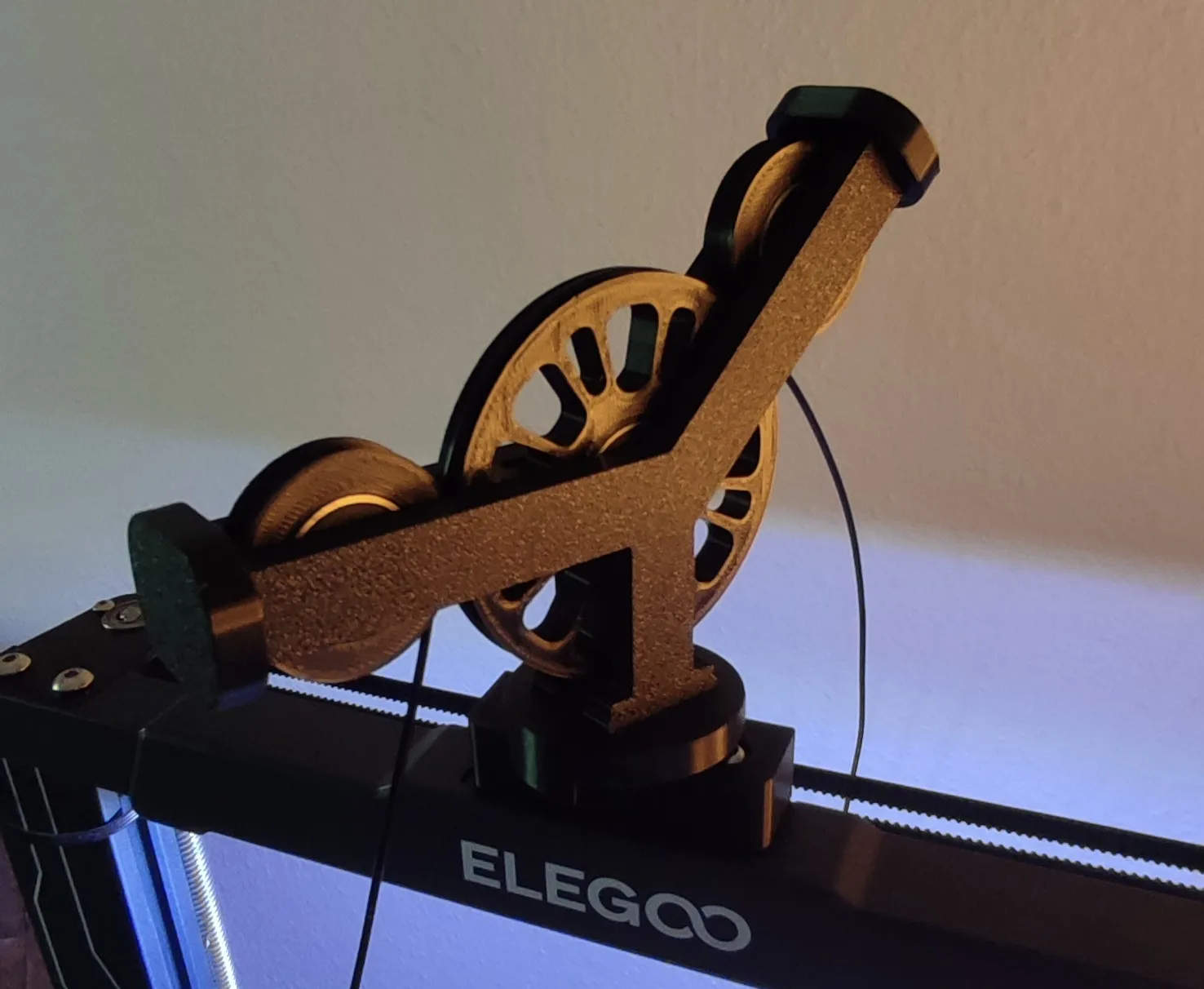

  1. Gắn chân đế vào phía trên của máy in của bạn.
  2. Chèn một vòng bi 608 vào bộ quay và một vòng bi 608 vào mỗi bánh xe trong ba bánh.

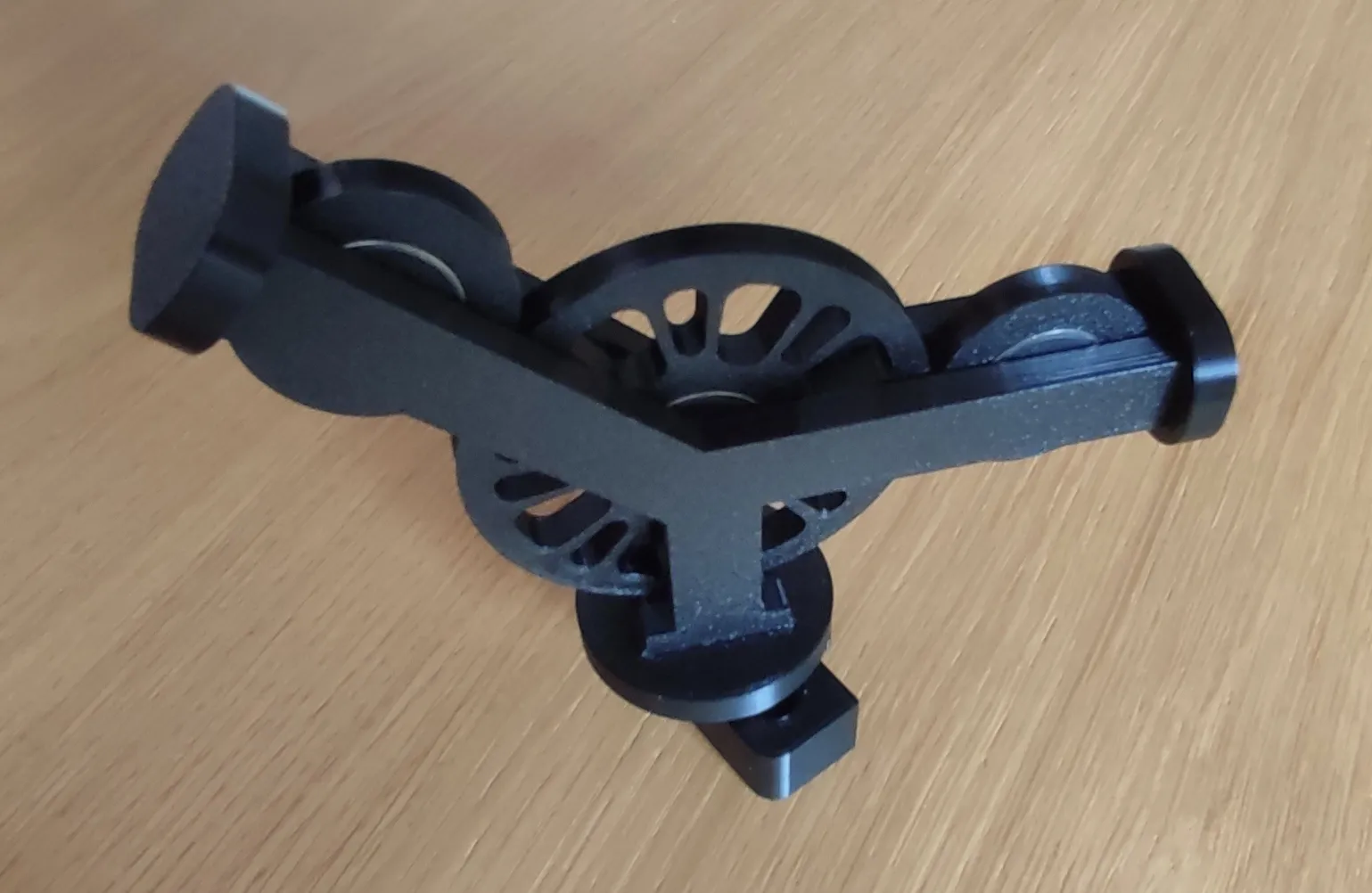

  3. Đặt các bánh xe lên một cánh tay, sau đó cố định bằng cánh tay còn lại, kết nối cả hai cánh tay bằng hai đầu nối.
  4. Chèn hai cánh tay đã kết nối vào bộ quay, đảm bảo rằng chốt của bộ quay hướng xuống và về phía sau.

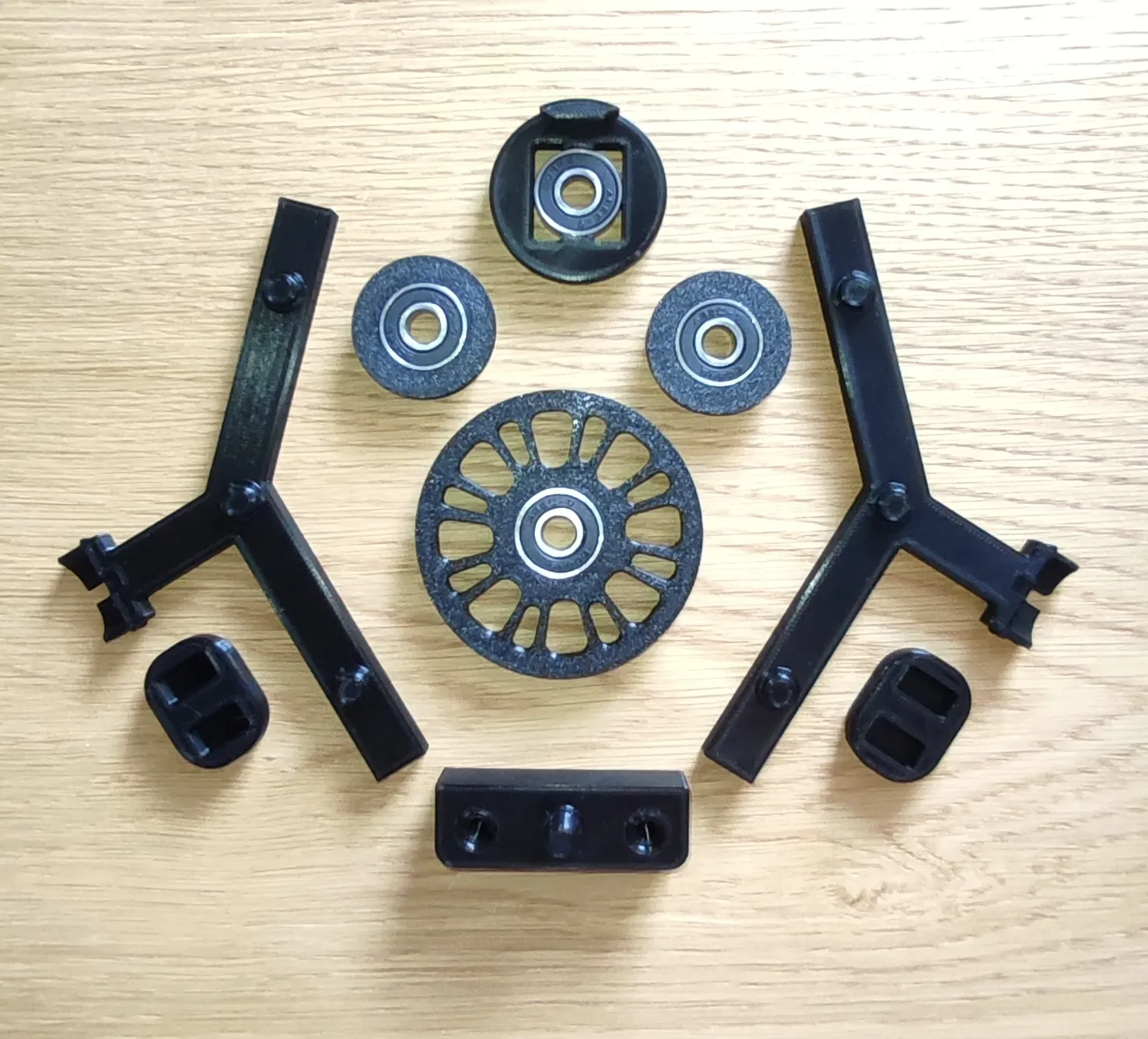

  Bạn sẽ cần: - 4x vòng bi 608 - 1x chân đế - 1x bộ quay - 1x Cánh tay phải - 1x Cánh tay trái - 2x đầu nối - 2x bánh xe 35 - 1x bánh xe 70

• Cài đặt:

  Mẫu này được thiết kế để có thể in mà không cần hỗ trợ và sử dụng lắp ráp snap-fit. Vui lòng không thay đổi kích thước các bộ phận. - Đầu phun: 0.4mm - Chiều cao lớp: 0.2mm - Độ lấp đầy: 20% - Vật liệu filament: PLA thông thường

• Phản hồi: Nếu bạn thấy mẫu này hữu ích, hãy thoải mái thể hiện sự đánh giá cao của bạn bằng cách thích nó. Bạn cũng có thể chia sẻ nó, trưng bày các bản in của bạn sử dụng nó, hoặc cung cấp ý kiến cải tiến. Phản hồi của bạn rất được trân trọng và là phần thưởng cho công việc tôi đã bỏ ra.

Chúc bạn in ấn vui vẻ!
