Mod quạt êm & tăng AirFlow cho Sovol SV08

Silent fan & AirFlow mod for Sovol SV08

Vừa khui hộp thì Sovol SV08 in cũng không tệ lắm… Nhưng… Ờ thì… Khó nói…

Nói thiệt: Nó không có cửa so với mấy con Prusa MK3.5 của mình về chất lượng in, độ tiện khi dùng, chất lượng phần cứng và phần mềm, nhưng nó nhanh hơn nhiều và ỒN hơn RẤT NHIỀU. Cái vụ sau thì trước giờ mình không biết “ồn” cũng là một tính năng luôn á... ;-)

Ở một trong những lần in đầu tiên (trong video bên dưới) mình phải đeo Apple AirPods bật chống ồn mới chịu nổi để khỏi bấm hủy job, vì cái quạt mainboard làm mình nhức đầu thiệt sự: nó hú liên tục, mà không phải đợi máy nóng lên mới hú đâu, vừa bật máy lên là hú ngay… Bạn sẽ nghe rõ trong video: tiếng quạt stock lúc nào cũng lớn, rồi sau đó là tiếng sau khi mod.

Nguyên nhân là do (có vẻ) Sovol dùng một con quạt 24V loại rẻ và ồn kích thước 40x10 và (mình nghĩ) cấu hình sai trong Klipper. Bạn có thể chỉnh config để nghe hiệu ứng ngay, nhưng hễ bắt đầu in thì vài phút sau nó lại ồn như cũ… Vậy nên phải xử lý tận gốc để giảm tiếng ồn…

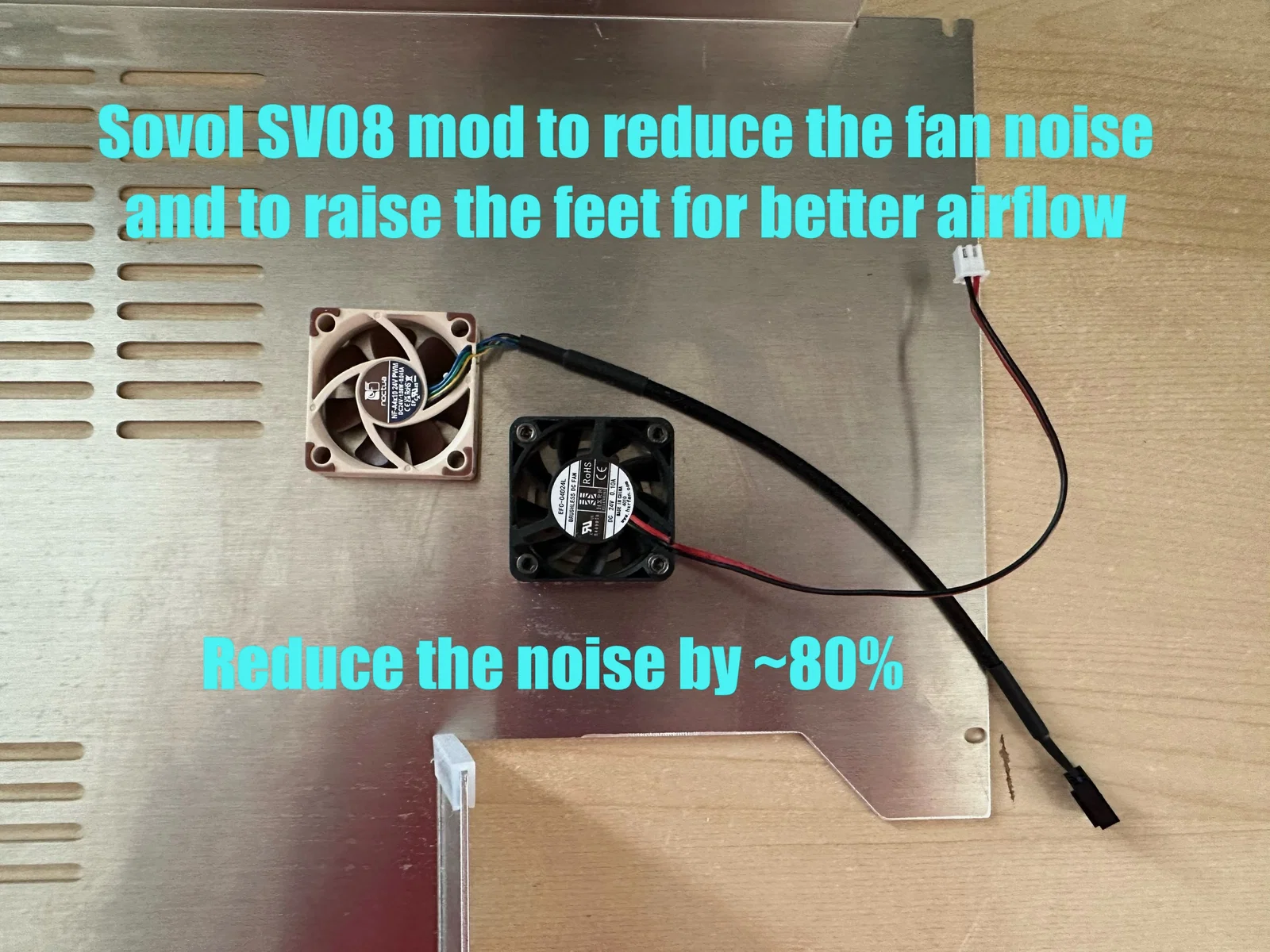

Với mod này bạn có thể gắn một quạt mới gần như im ru, kèm bộ chân kê nâng để tăng airflow, hỗ trợ làm mát tốt hơn. Bạn vẫn giữ được nắp đáy (bottom cover), nên làm khá nhanh. Với mình thì độ ồn giảm khoảng 80% (mình đoán vậy), nên cuối cùng máy mới “xài được” trong môi trường của mình. Chứ không là mình không muốn dùng luôn. Mình đã tính bán lại rồi nếu không có giải pháp này. Vì tốc độ in của nó rất ngon và có vẻ còn tiềm năng để mod lên tốt hơn nên mình sẽ giữ lại. Không có cái này thì chắc mình không muốn chạy thêm ngày nào… Xin lỗi nhưng đây là cảm nhận của mình về cái máy này. Máy Prusa cho thấy là làm tốt hơn nhiều, và nếu SV08 không có mức giá siêu rẻ (459€ đã gồm ship) thì mình đã chốt Prusa XL rồi. Sau này mình vẫn sẽ mua XL, nhưng dĩ nhiên là một tầm giá khác hẳn... =)

NOTE: Máy in vẫn còn vài vấn đề khác, mình sẽ ráng xử lý sau… ;-)

Xem video để tự so sánh. Mình dám nói 80% tiếng ồn là từ quạt mainboard stock:

Giờ vào phần mod:

Vui lòng làm đúng các bước sau để thay quạt và tăng airflow:

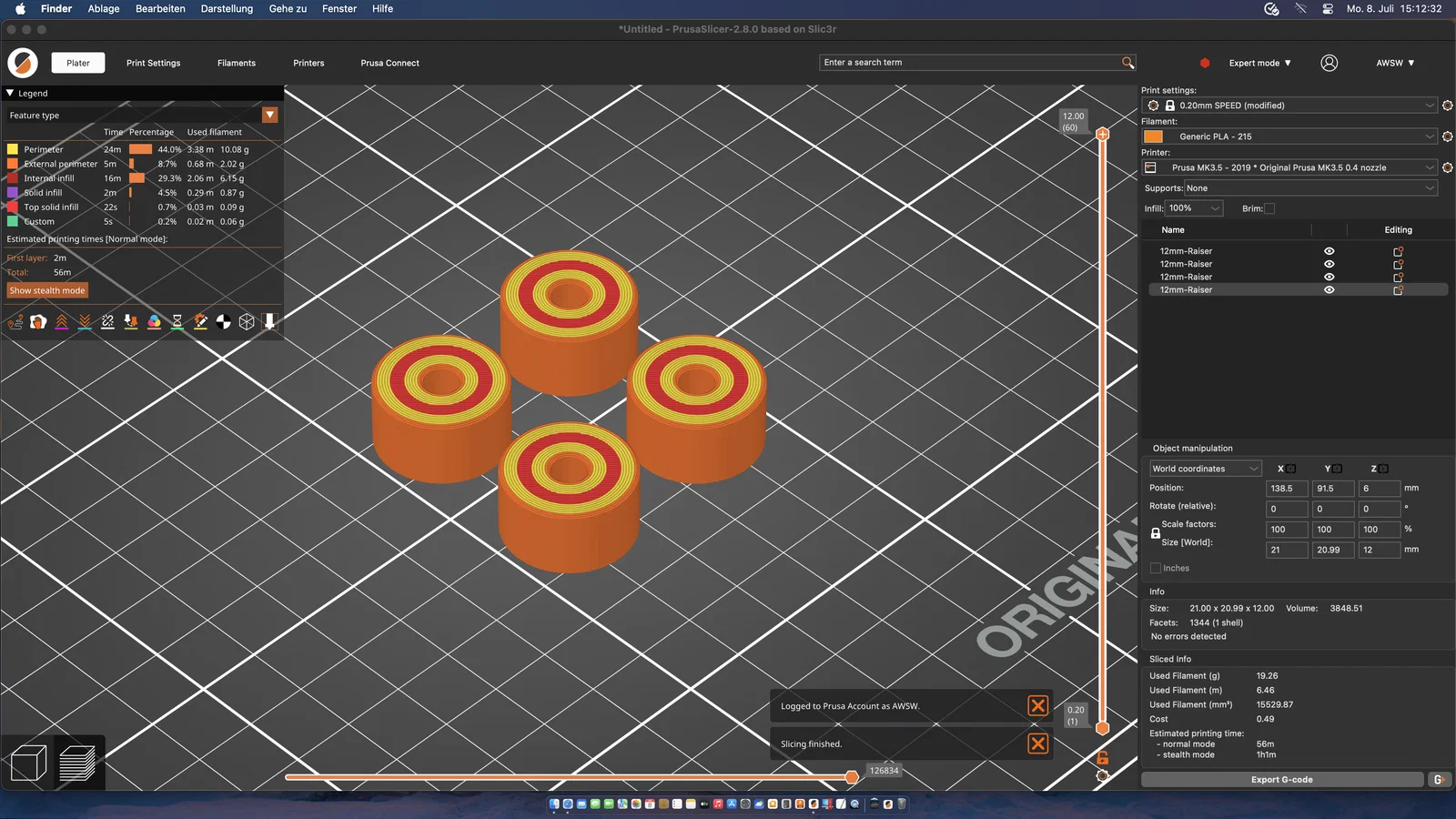

• In 4 cái chân kê (raisers) trước khi làm tiếp, nếu bạn muốn gắn luôn trong lúc thao tác.
• Shutdown máy in và tắt nguồn.
• Rút dây điện nguồn (mains). Làm ơn rút thật nha!
• Đặt máy nằm nghiêng sang một bên, cố né mấy mặt có màn hình, USB stick đang cắm và cái giá treo cuộn filament. ;-)
• Tháo ốc nắp đáy và giữ nắp lại để khỏi rớt.
• Nhấc nắp đáy ra từ từ và cố đừng kéo mạnh làm tuột dây quạt.
• Nhìn xem quạt đang cắm vào mainboard chỗ nào và nhớ vị trí đó.
• Gỡ phần keo nến (hot glue) đang dán quanh giắc cắm quạt ở cổng trên mainboard.
• Rút giắc quạt cũ khỏi mainboard.

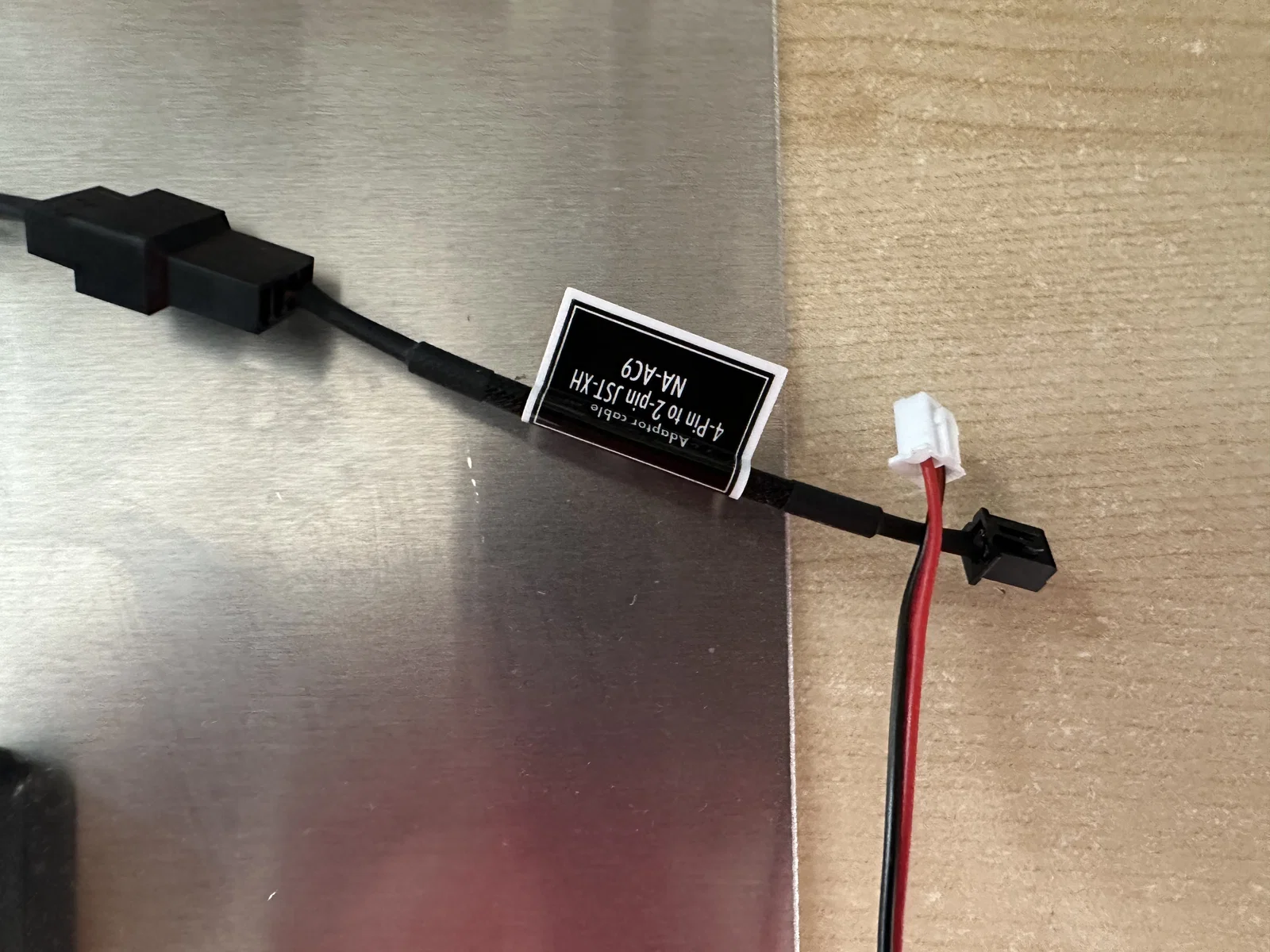

• Nhìn đầu connector trên dây quạt (đầu vừa cắm vô mainboard). Bạn sẽ thấy trong hộp quạt mới có một sợi adapter cable nhìn tương tự. Xem hình bên dưới…

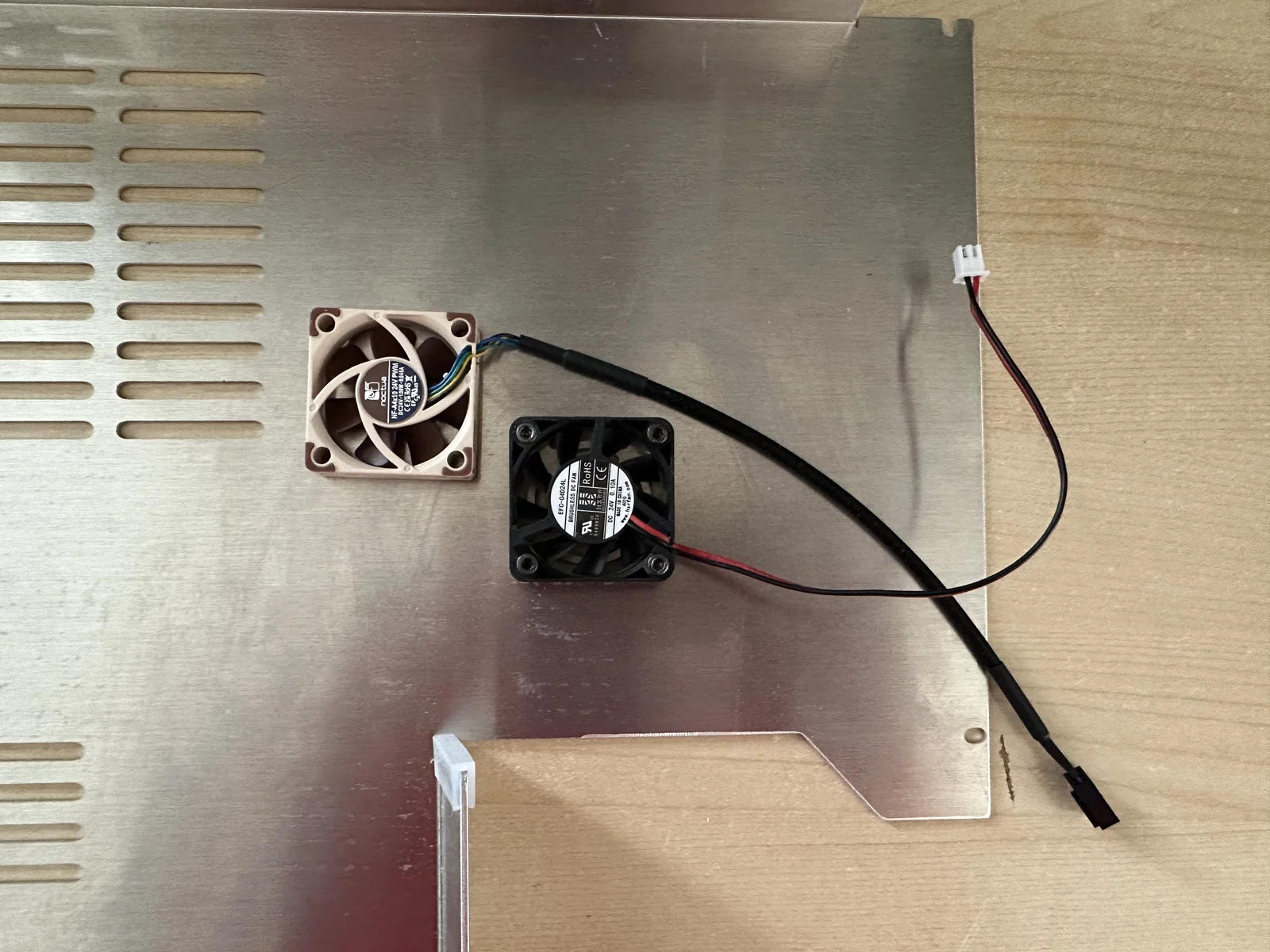

• Nhớ hướng gió/hướng lắp của quạt cũ… Xem hình bên dưới…

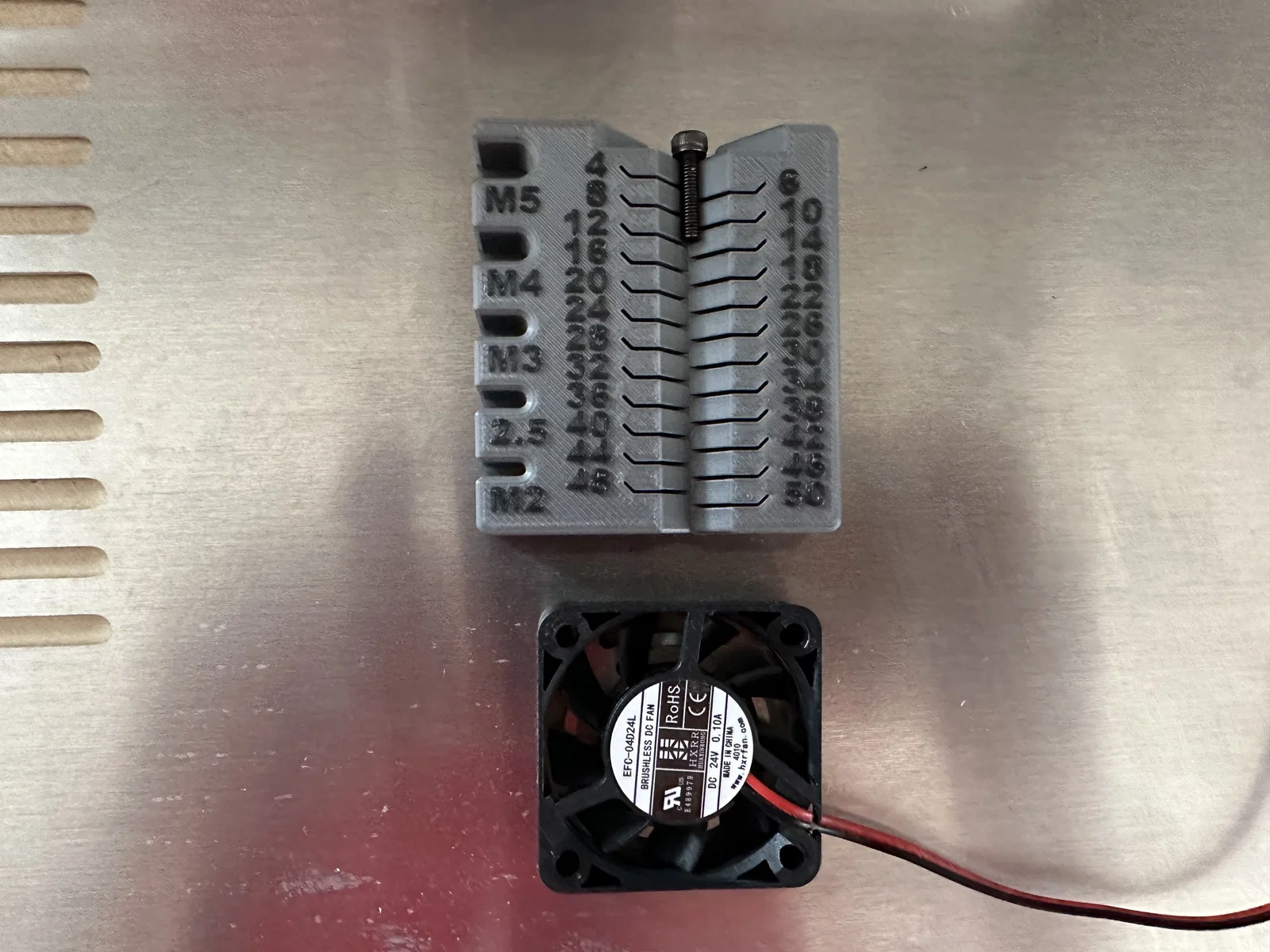

• Tháo quạt cũ khỏi nắp đáy bằng cách tháo 4 con ốc M3x12.
• Để quạt cũ và 4 con ốc qua một bên. Từ đây về sau bạn không cần nữa.
• Khui quạt mới, tìm sợi adapter cable nói ở trên rồi cắm vào quạt. Chú ý đúng chiều, nhìn là biết… Xem hình bên dưới…

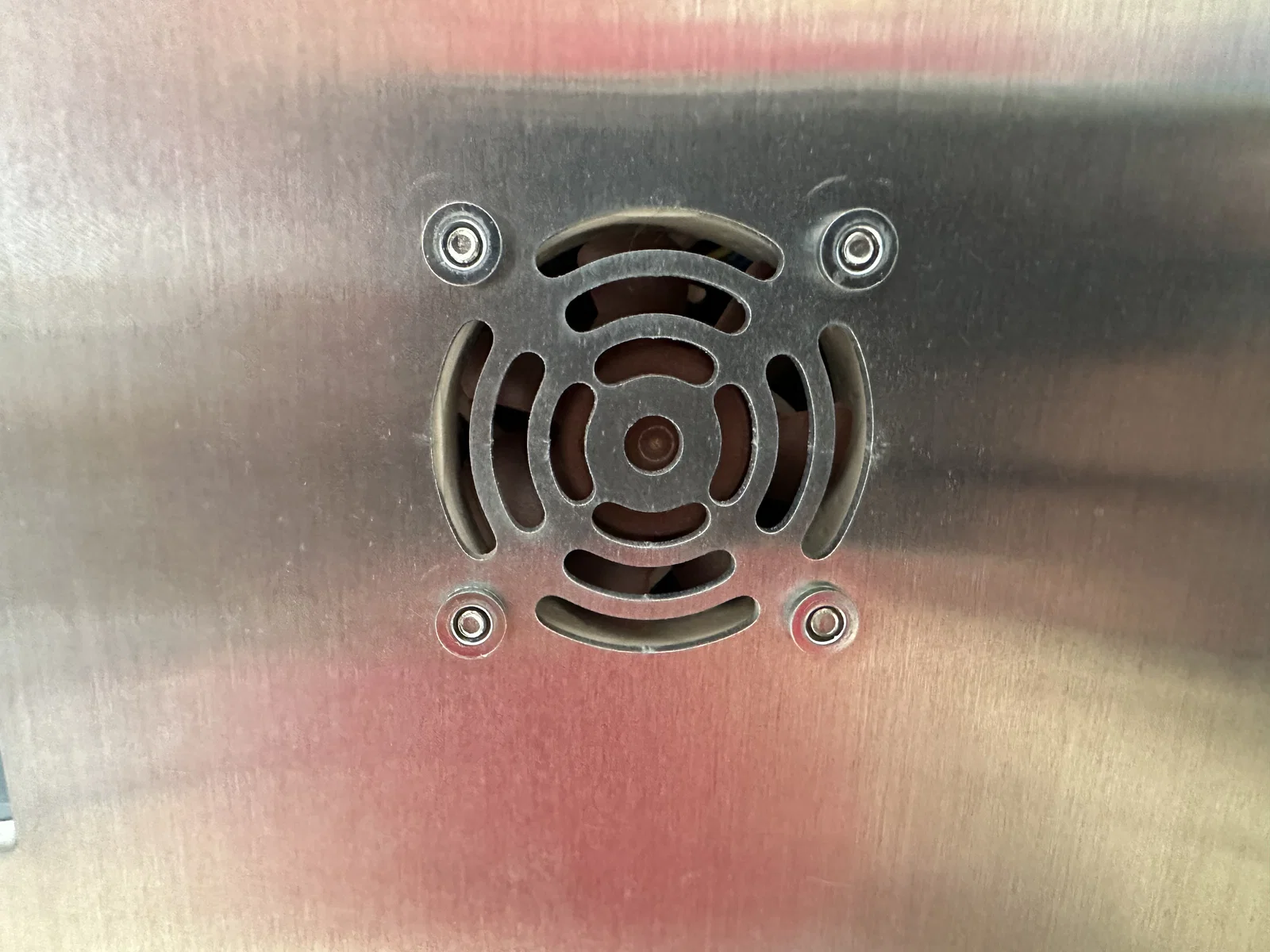

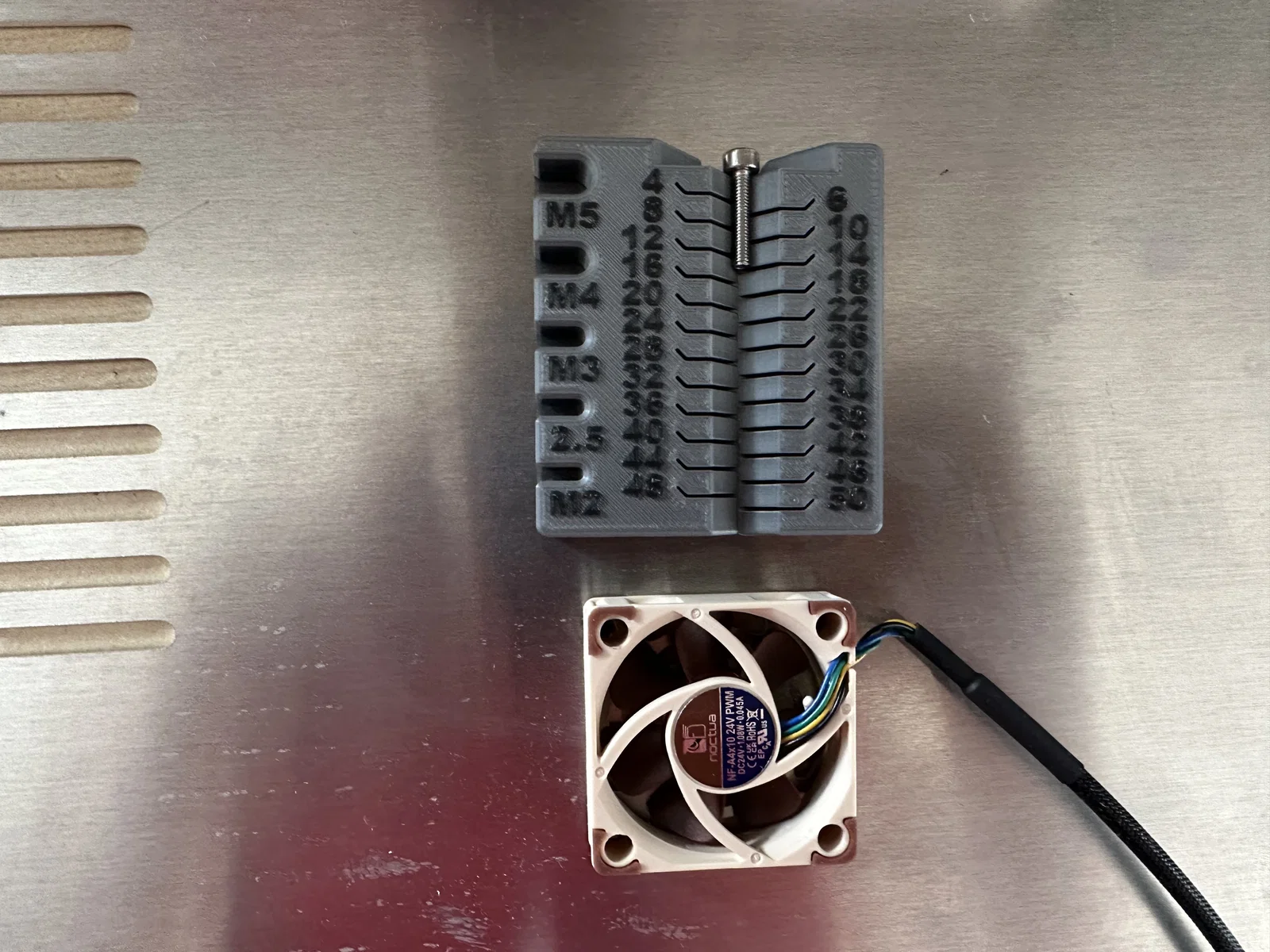

• Bắt quạt mới lên nắp đáy bằng 4x ốc M3x14, cùng hướng với quạt cũ… Xem hình bên dưới…
• Cắm quạt mới vào đúng cổng trên mainboard mà quạt cũ đã dùng.
• Đậy nắp đáy lại cẩn thận, tránh kẹt dây khác ở phía dưới.
• Bắt lại ốc nắp đáy.

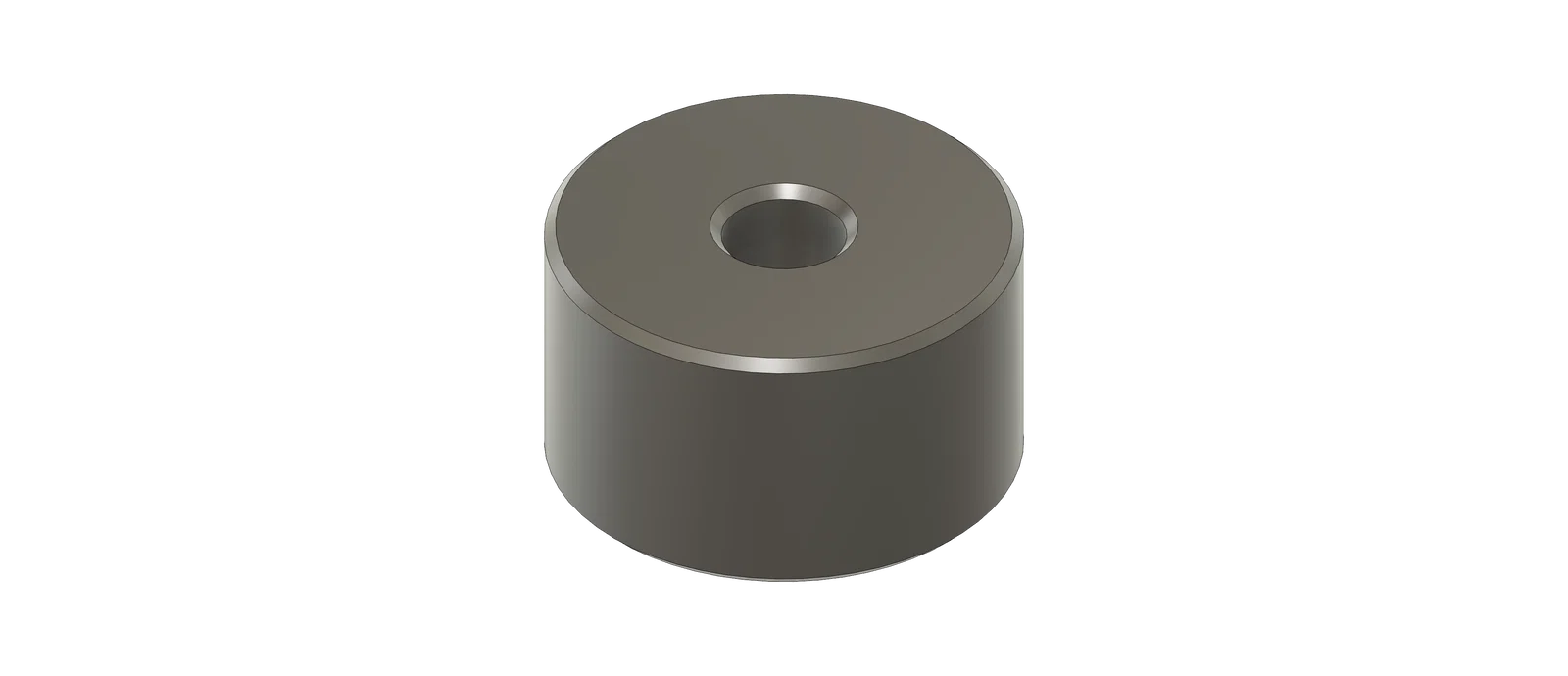

• Giờ tới phần gắn 4 chân kê đã in để tăng airflow:
  • Tháo 4 chân cao su (rubber feet) ở 4 góc.
  • Thay 4 con ốc zin bằng 4x M5x30 và đặt miếng raiser đã in lên trên mỗi chân.
  • Vặn lại 4 chân đã nâng về đúng vị trí.
• Đặt máy đứng lại bình thường.
• Cắm điện và bật máy lại.

Dưới đây là các hình đã nhắc:

Giờ tiếp tục phần software…

Mở trang Klipper của máy in và làm theo các bước:

Trong phần cấu hình máy (Klipper machine configuration) của Sovol SV08, mở file “printer.cfg” khoảng dòng 375 để thay các dòng về fan3 từ

[fan_generic fan3] # exhaust fan
pin: PA2
max_power: 1.0

thành như sau:

[temperature_fan fan3]
pin: PA1
kick_start_time: 0.5
max_power: 1.0
min_temp: 0
max_temp: 90
hardware_pwm: true
target_temp: 60
sensor_type: temperature_host
max_speed: 1.0
min_speed: 0.1
control: pid
pid_Kp: 2.0     ;40
pid_Ki: 5.0     ;0.2
pid_Kd: 0.5     ;0.1
pid_deriv_time: 2.0

Sau khi sửa xong, bấm nút góc trên bên phải “Save & restart”. Lúc này trên dashboard sẽ có thêm mục “Fan3” hiển thị mức chạy hiện tại và nhiệt độ:

Và nếu trước đó chưa làm, bạn sẽ thấy cái tiếng quạt hú đã biến mất, thay bằng một con quạt siêu êm gần như không nghe thấy kể cả chạy full load. ;-) Bạn có thể thử liền bằng cách giảm target temperature từ 60°C xuống ví dụ 40°C, lúc đó nó sẽ quay 100%…

Ghi chú vui: Xong cái này mình mở bài “Enjoy the silence” của Depeche Mode nghe 3 lần… ;-)

Tới giờ mình chưa gặp vấn đề gì, đã in 2 món hơn 14 tiếng và nhiệt độ được giữ ổn nhờ quạt, khoảng 60–65°C (140–149°F) hoặc thấp hơn.

Những ngày nóng ở chỗ mình lên tới 32°C (89,6°F) mình cũng thử rồi, lúc đó nó chạy tầm 66–69°C (150,8–156,2°F). Kể cả in rất lâu cũng vẫn ổn. Với setup này mình đã in hơn 75 giờ mà không có vấn đề gì.

LƯU Ý QUAN TRỌNG: Dĩ nhiên mọi thay đổi về software/hardware là bạn tự chịu rủi ro. Dùng quạt khác có thể không ra đúng hiệu quả hoặc làm giảm cooling quá nhiều, cuối cùng có thể gây lỗi phần cứng… Nên làm cẩn thận và đừng “độ” quá tay…

Phần cần chuẩn bị:

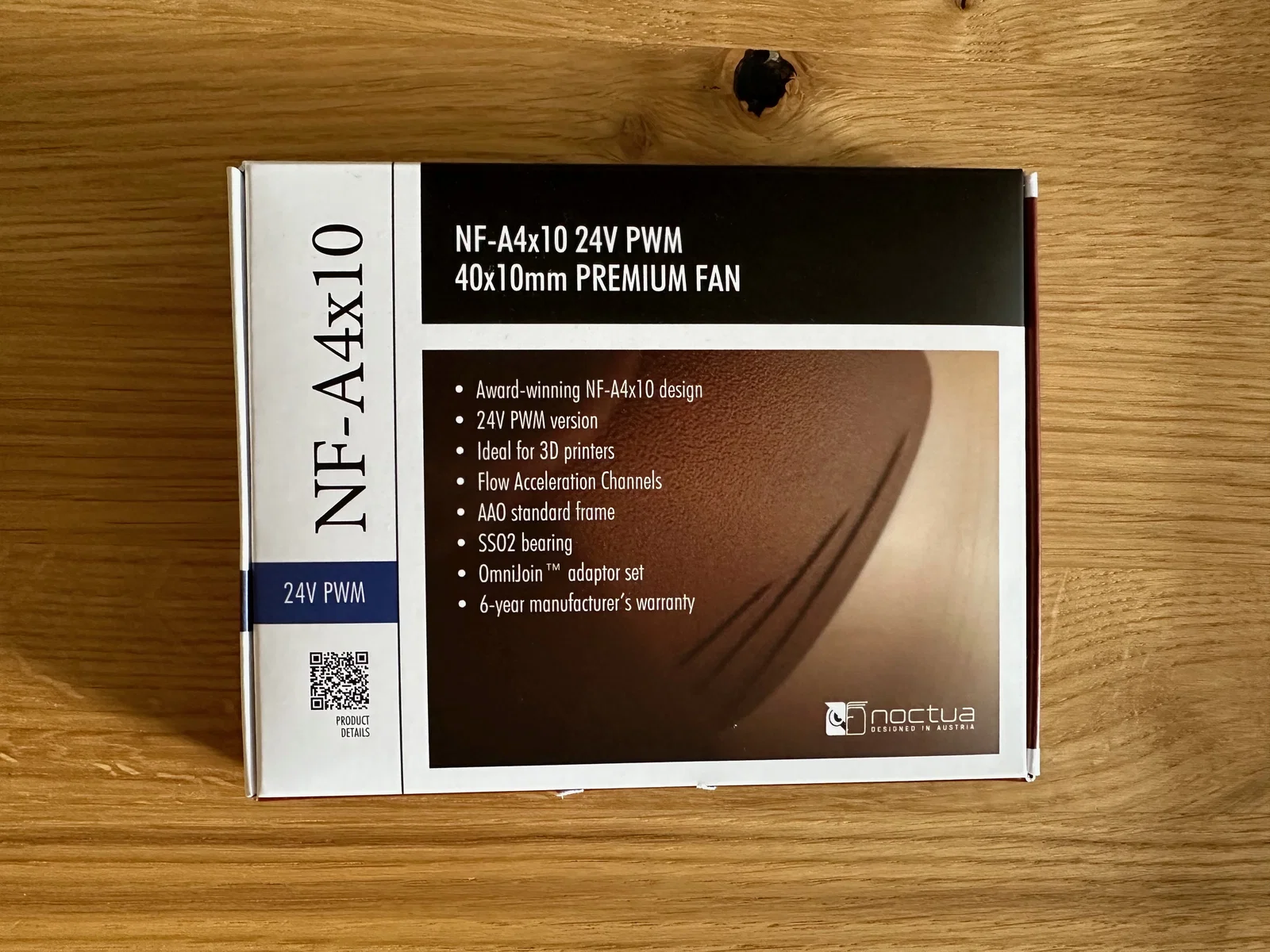

• 1x quạt: Noctua NF-A4x10 24V PWM (Nhớ chọn đúng quạt 24V!)
• 4x ốc M3x14 cho quạt
• 4x ốc M5x30 cho chân kê

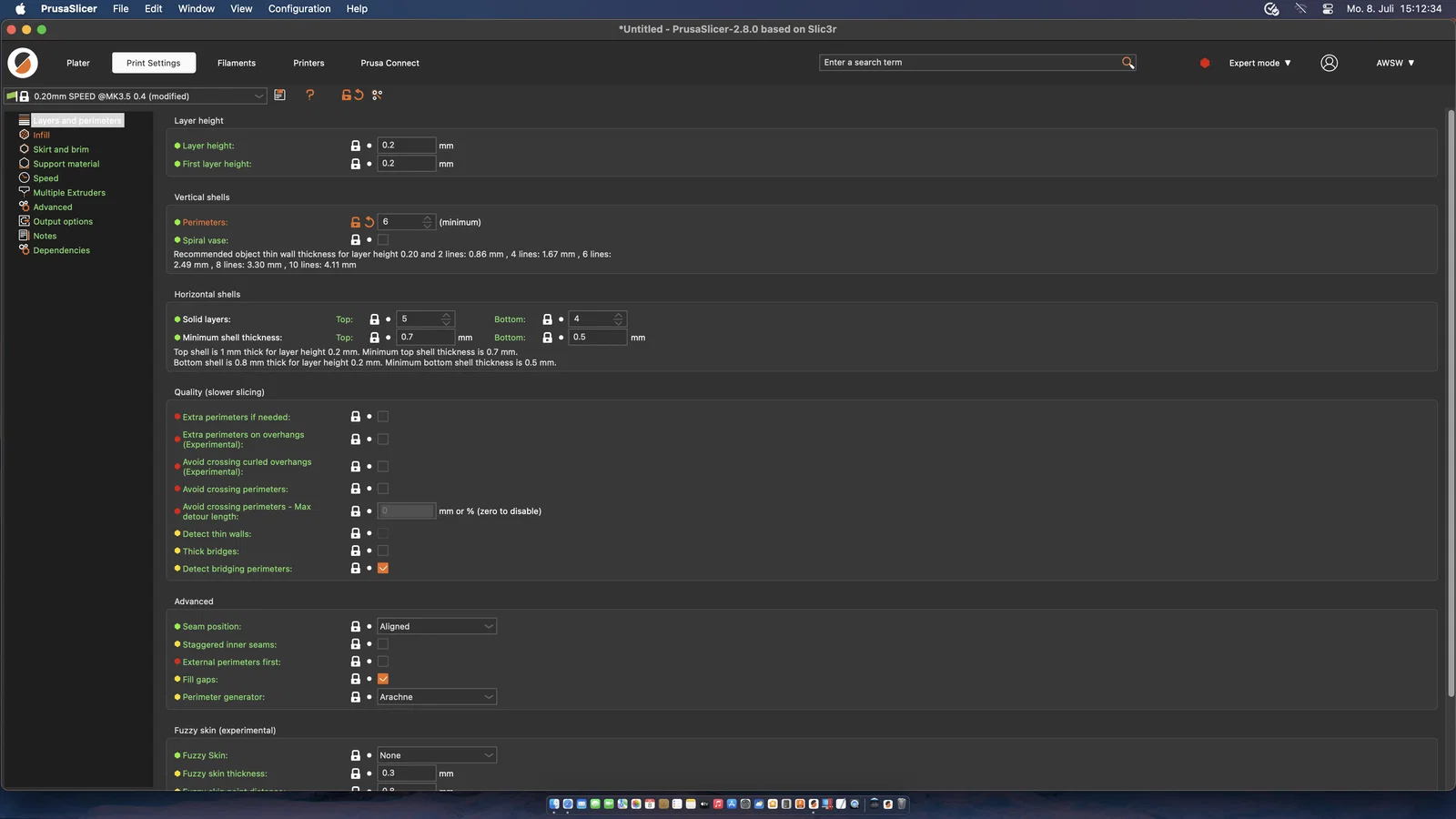

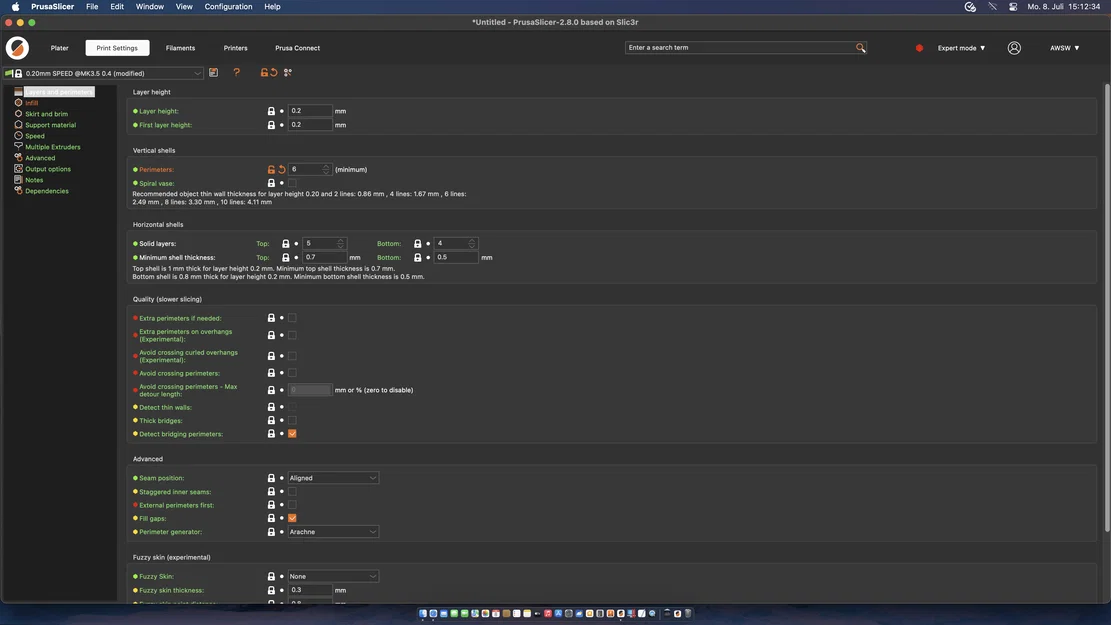

Thiết lập in (Print settings):

• 0.2 speed profile
• Outline perimeters đặt 6 để cứng hơn
• Infill đặt 100% để cứng hơn
• Không cần brim
• Không cần support

Chúc in vui và mod vui =)
