Ống gió quạt tối giản cho Ender 3 / V2 (Bare Bones Ender 3 / V2 Fan Shroud)

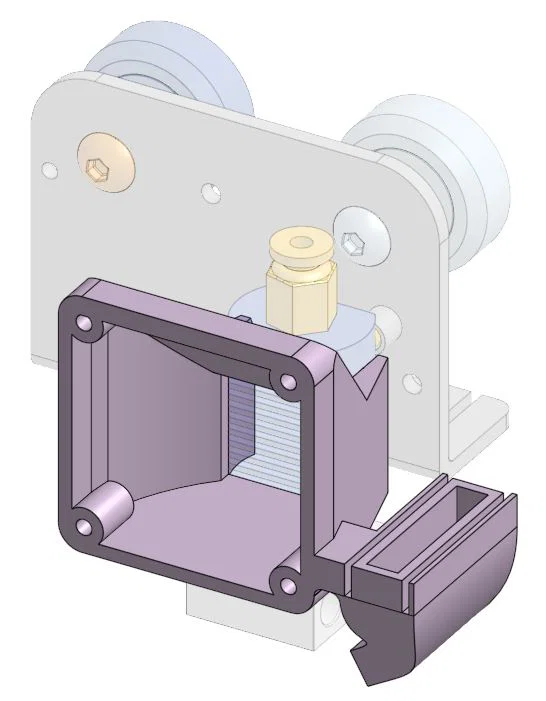

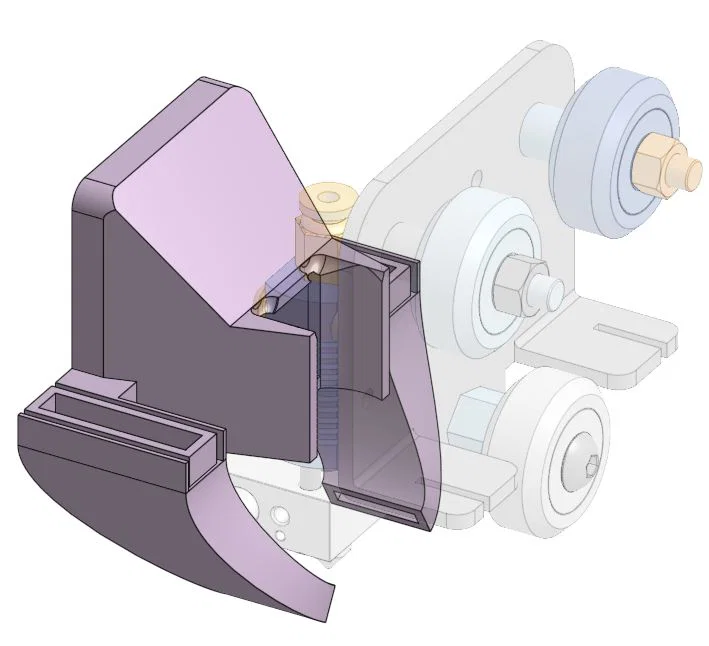

Giới thiệu: Sau khi thử khá nhiều loại fan shroud/duct trên Ender 3 V2 của mình mà vẫn chưa thấy thật sự ưng ý, mình nghĩ tới lúc nên tự làm một cái. Dù vẫn chưa hoàn toàn hài lòng, nhưng mình đã dùng nó khá lâu rồi và hoàn toàn không gặp vấn đề gì. Đây chắc là một trong những ống gió quạt xấu nhất ngoài kia, nhưng được cái là nó chạy ổn. Lúc thiết kế mình đặt ra vài tiêu chí chính như sau:

• Hướng nhiều gió hơn qua heat sink và ít gió hơn vào hot block và phần in để giảm/loại bỏ heat creep.
• Nhìn nozzle rõ hơn trong lúc in.
• In được một khối (single piece) với support tối thiểu.
• Hợp với quạt zin (stock) hoặc nâng cấp quạt heat sink 4020.

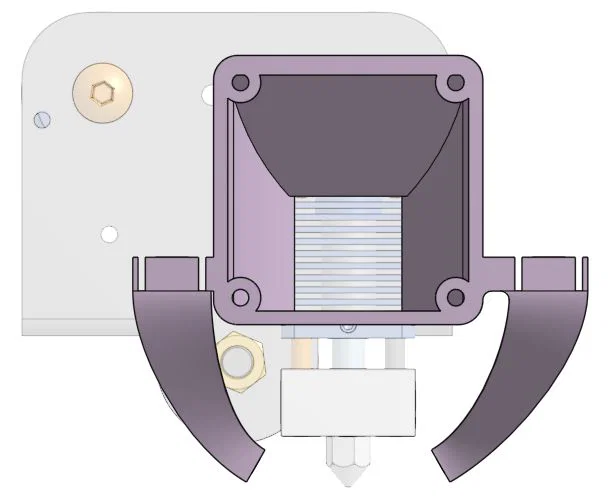

• Có tuỳ chọn dual part cooling fan mà vẫn tương thích BLTouch ở vị trí tiêu chuẩn.
• Dễ lắp, và dễ tháo ra khi cần bảo trì hot end.

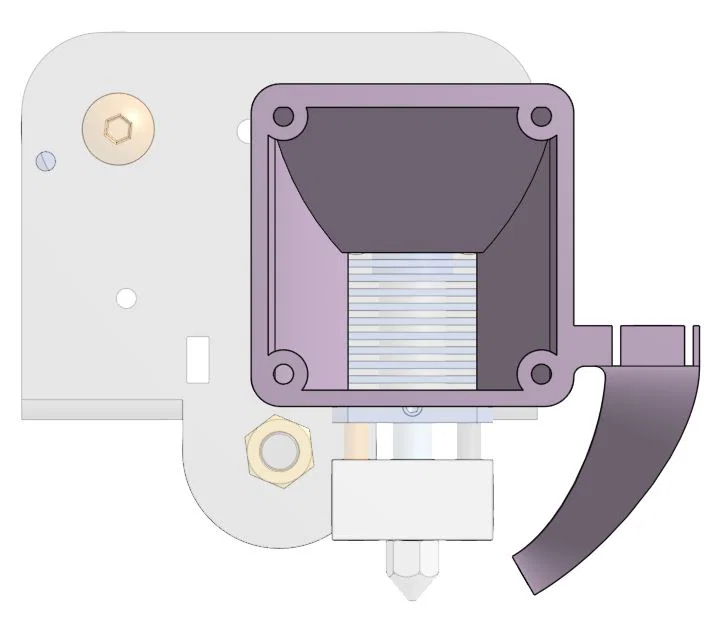

Theo thời gian mình có đăng vài phiên bản có tích hợp góp ý từ người dùng; giờ mình đã gộp lại thành 2 lựa chọn: dạng bắt ốc (bolted) và dạng gài (clip-on), mỗi lựa chọn đều có cấu hình single hoặc dual part cooling fan.

Cài đặt (Installation) như sau:

1. Tháo rời hoàn toàn fan shroud / housing zin, tháo cả hai quạt. Giữ lại các con ốc của quạt heat sink.
2. Gắn shroud lên heat sink:
   • Clip-on - Chỉ cần ấn vào là nó sẽ “póc” qua heat sink khá đã tay. Có các hốc (recess) cho bulông bắt heat sink và con ốc chặn (grub screw) của heat break để giúp canh đúng vị trí lên heat sink.

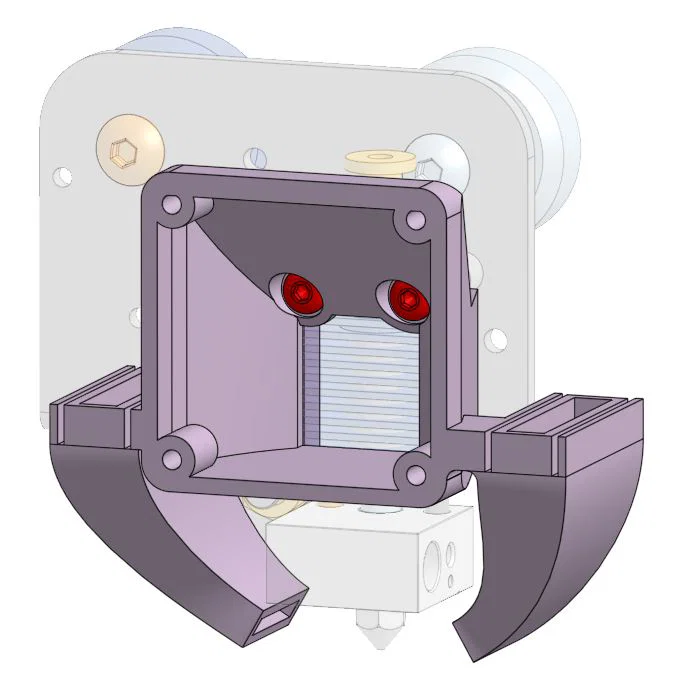

   • Bolted - Tháo 2 con bulông M3x16 đang giữ heat sink với x-gantry (bulông được tô đỏ trong hình ở tuỳ chọn bolted), canh lỗ trên fan housing với heat sink rồi ấn housing vào heat sink như mô tả ở bước trước. Bắt lại heat sink và fan housing lên x-gantry bằng đúng ốc zin; ốc vẫn sẽ đủ dài, nhưng nếu cần thì có thể tháo các long đền lò xo nhỏ (spring washers).
3. Lắp quạt heat sink vào fan housing/shroud mới bằng ốc zin nếu dùng quạt 4010 zin, hoặc dùng ốc dài hơn nếu cần cho quạt 4020.
4. Lắp quạt part cooling, không cần ốc; chỉ cần đảm bảo quạt vào đúng khớp. Phần này fit khá chặt nhưng vẫn lắp được; đôi khi bắt đầu vào một bên trước rồi đẩy dần sang bên kia sẽ dễ hơn.
5. Quay lại in thôi; nếu có thời gian thì để lại góp ý về lỗi hay đề xuất cải tiến để mình tiếp tục chỉnh và nâng cấp.

Thiết lập in (Print Settings): Khuyến nghị in bằng PETG, ABS, ASA hoặc vật liệu khác có khả năng chịu nhiệt tương đương hoặc tốt hơn. Layer height 0.16–0.20mm và line width 0.4–0.6mm. Cá nhân mình thấy chi tiết này đủ nhỏ để in đặc (solid) luôn. Sẽ cần support ít nhất ở dưới ống gió part cooling fan để bề mặt đẹp, và ở khu vực chỗ đặt bulông trên các phiên bản bolted.

Một vài lưu ý (disclaimer) ở thời điểm này; mình sẽ cập nhật nếu có đủ bản in thực tế (makes) để giải quyết các điểm dưới đây:

• Mình mới chỉ dùng với quạt heat sink 4020. Tuy nhiên vì quạt này thổi lưu lượng gió qua heat sink nhiều hơn đáng kể so với stock, nên mình không nghĩ dùng quạt 4010 sẽ có vấn đề.
• Vì lý do trên, có thể bạn sẽ cần tăng part cooling so với trước đây, do một phần gió từ quạt heat sink trong shroud zin có hỗ trợ làm mát chi tiết in. Ví dụ: với shroud zin hoặc vài mẫu cộng đồng mình từng thử trước đó, mình không dùng part cooling cho PETG; còn giờ thì khoảng 15% với quạt đơn là vừa.
• Nếu dùng bản clip-on: do thiết kế kiểu “bare bones” và kiểu lắp này, mình không dám khuyến nghị cho máy chạy acceleration cao hơn stock quá nhiều. Độ khít đã được tăng dần theo thời gian tới mức chặt nhất có thể; nếu bạn dùng bản bolted thì sẽ không có hạn chế này.
• Mình chưa dùng biến thể dual part cooling fan, nhưng mình cũng không nghĩ nó sẽ gây vấn đề gì.

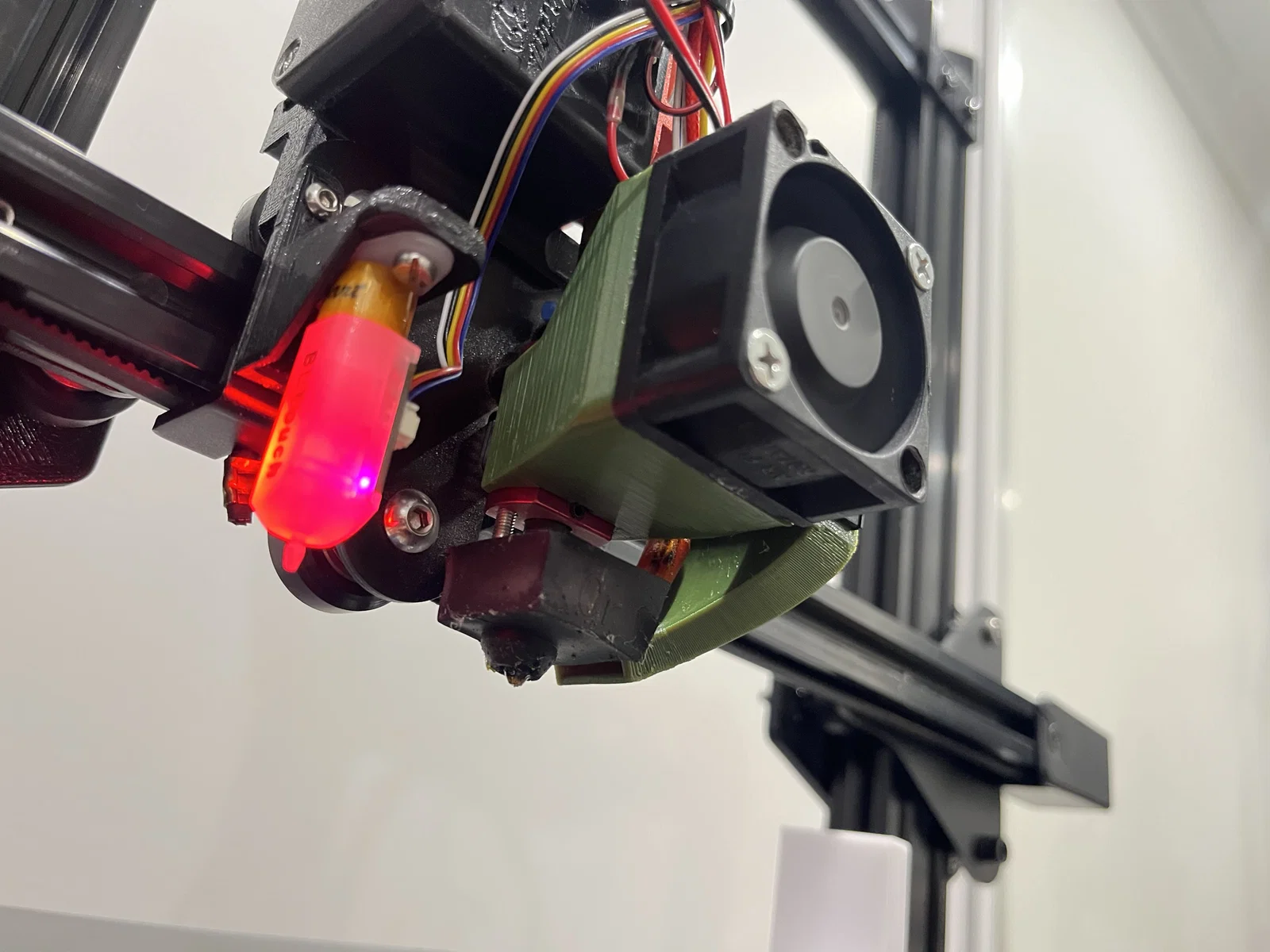

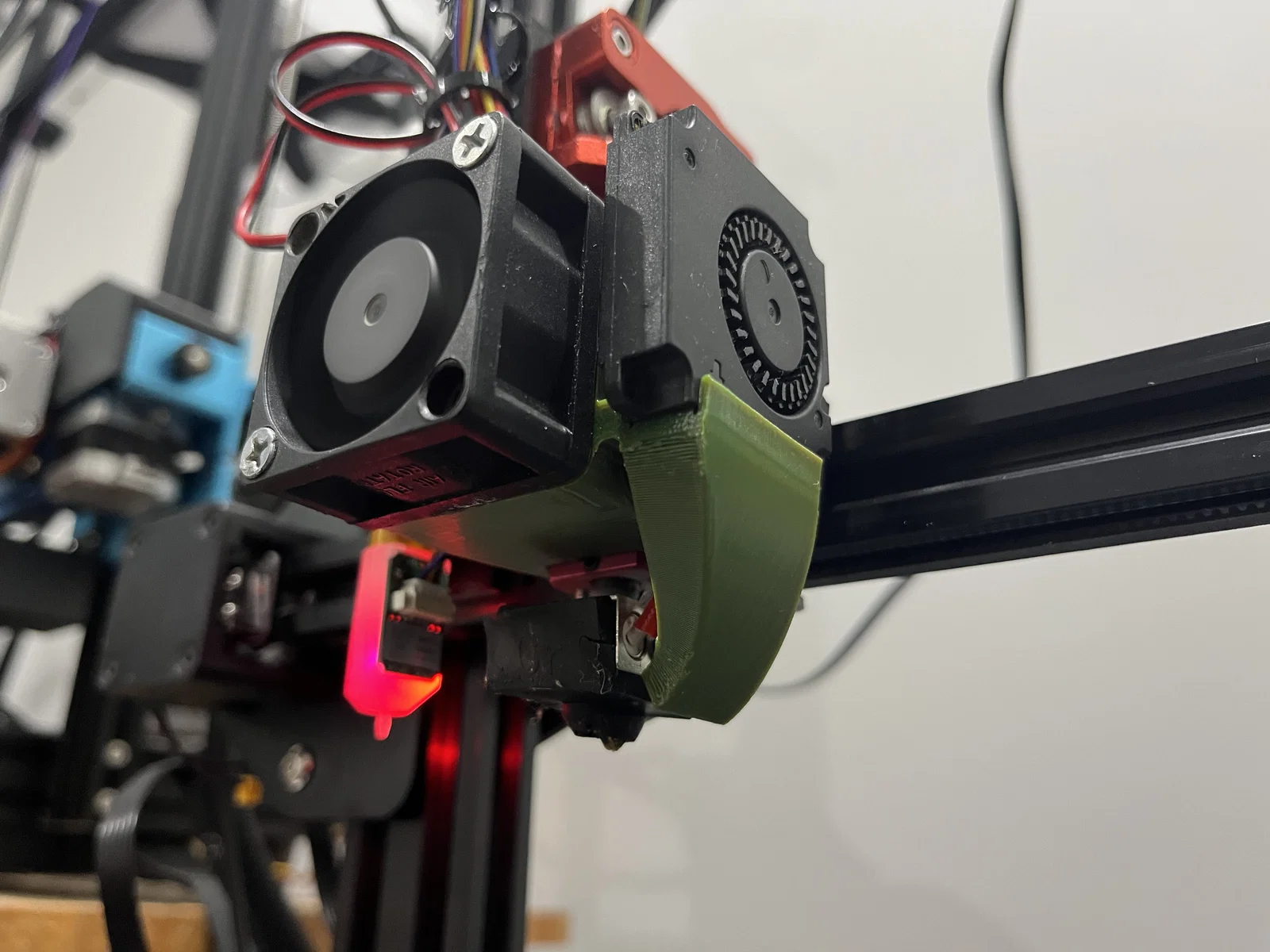

Hy vọng sẽ thấy vài bản in của mọi người!

P.s. Nếu bạn không có nhu cầu tháo fan housing thường xuyên thì theo góp ý người dùng, bản bolted được khuyến nghị để đảm bảo độ khít ổn định lâu dài.
