Ngàm gắn BTT Pi V1.2 và SKR Pico lên thanh Din rail cho máy in 3D

Ngàm gắn Din rail cho BTT Pi V1.2 và SKR Pico

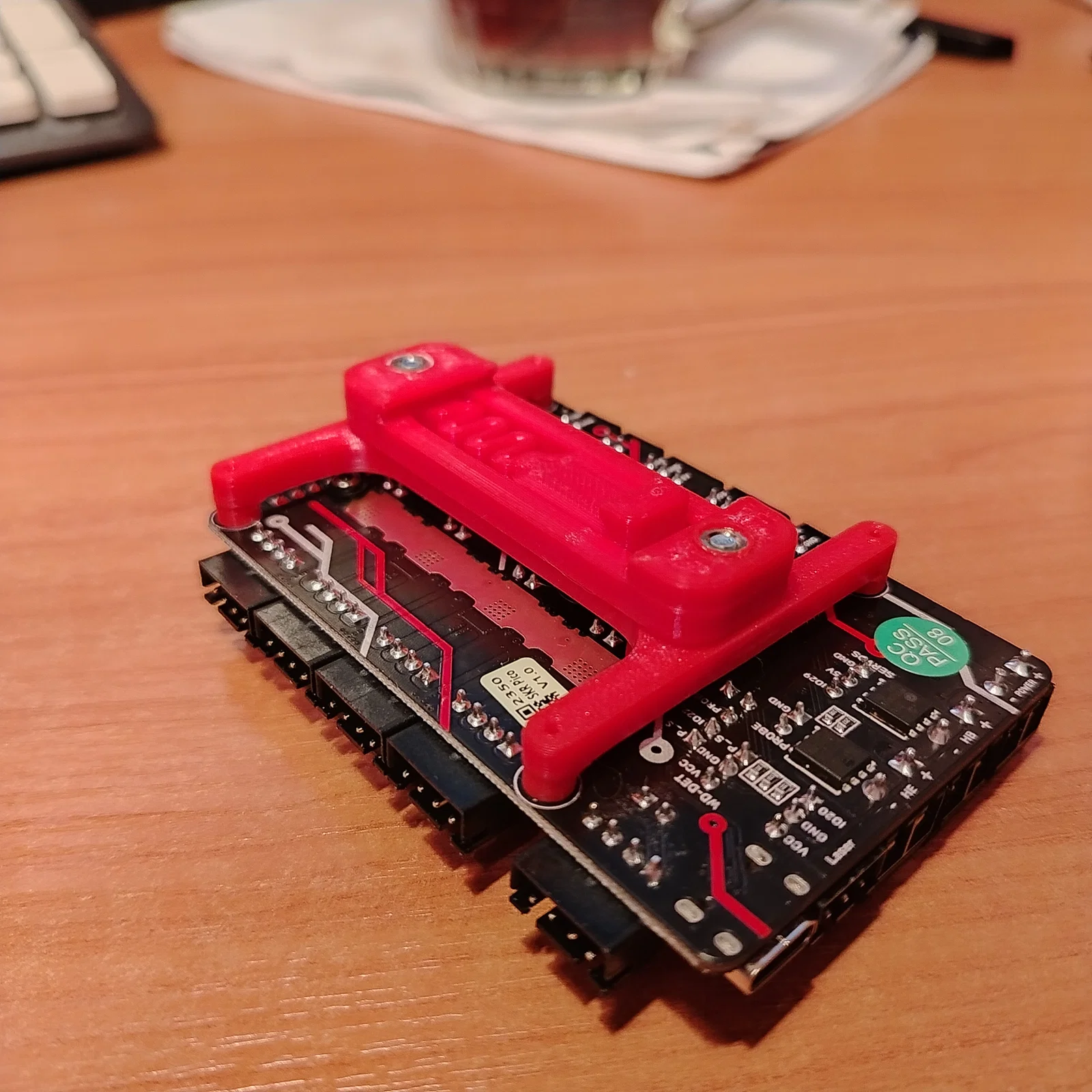

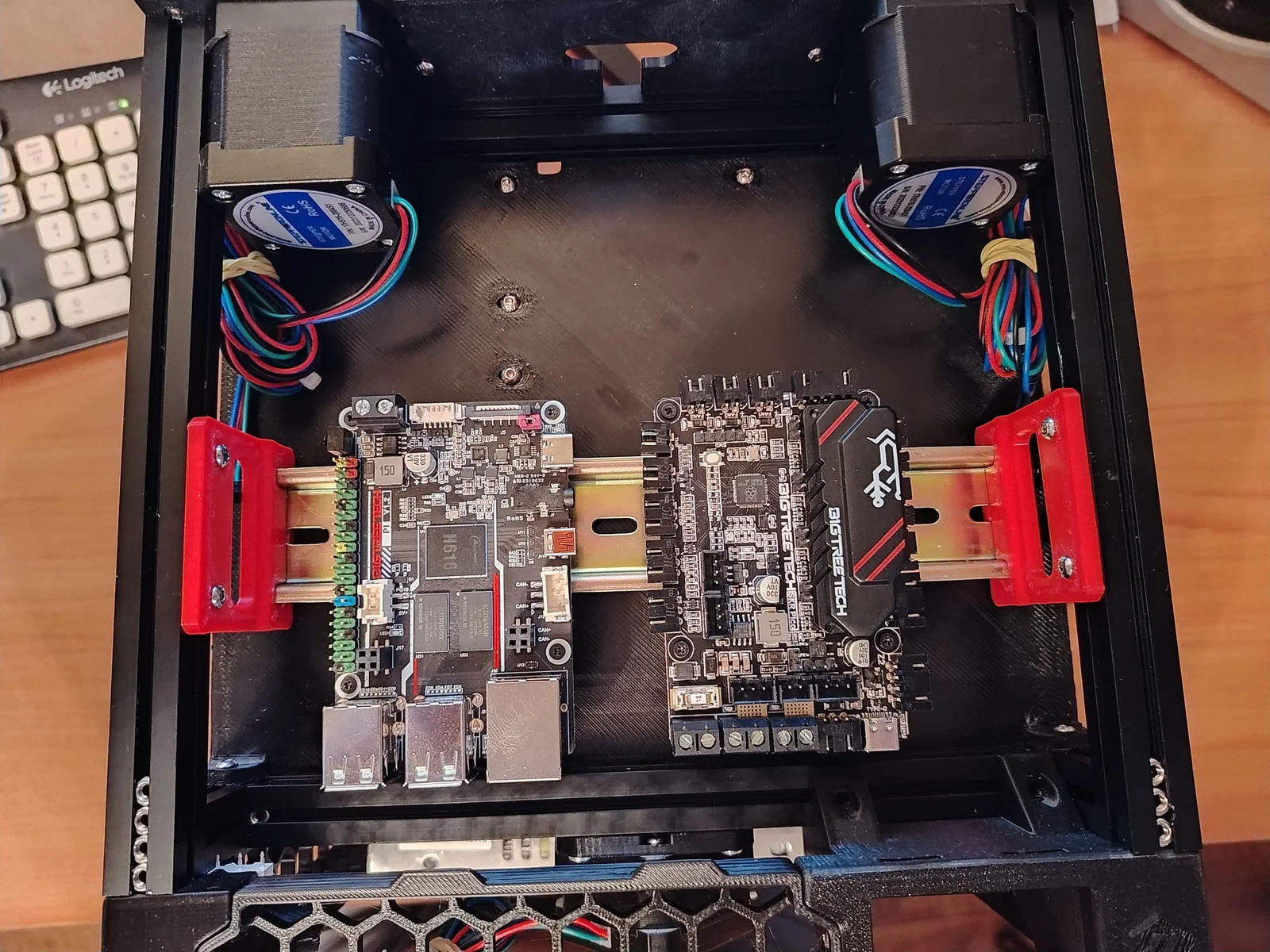

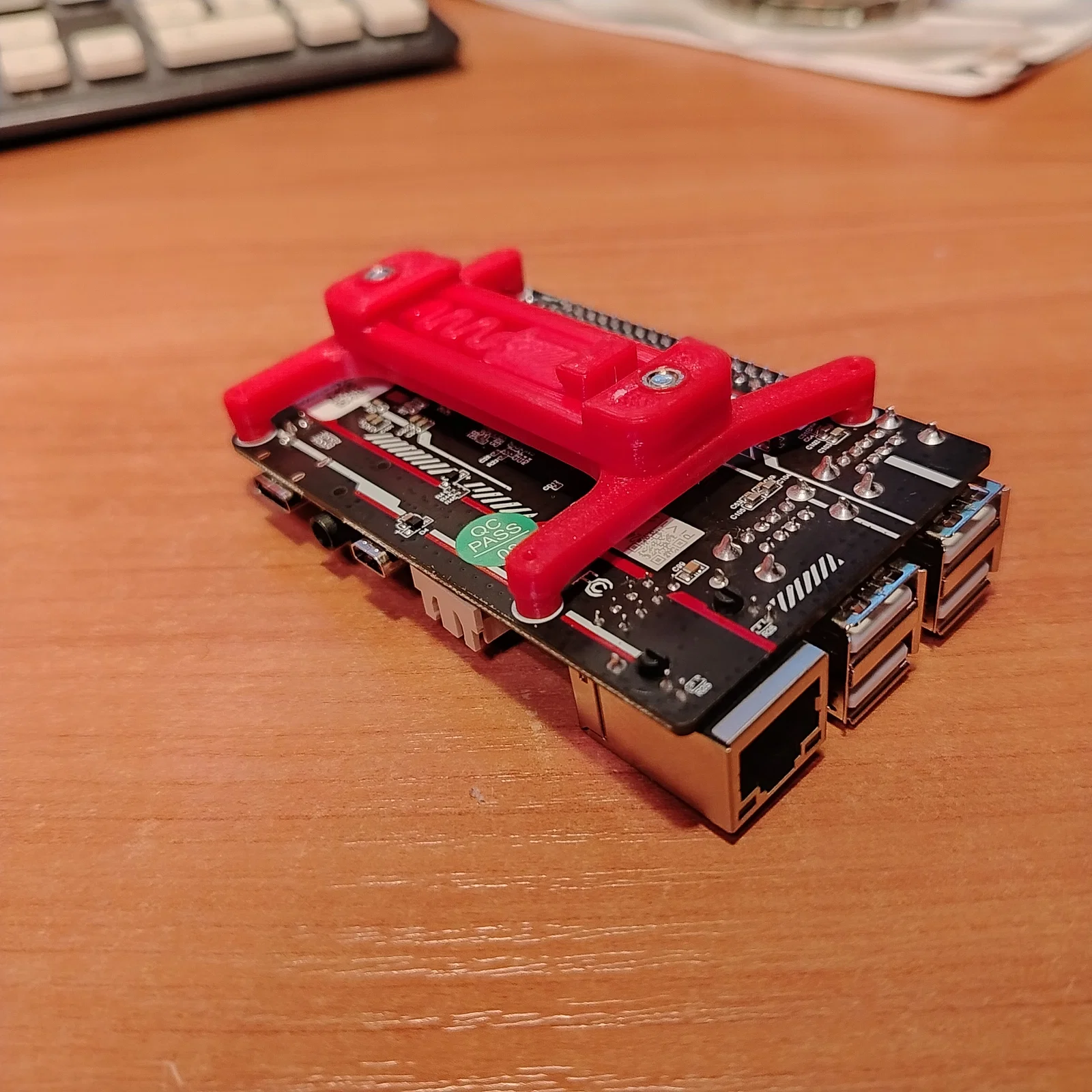

Đối với những anh em đang sử dụng máy in 3D dòng Voron hoặc các hệ thống điều khiển sử dụng bo mạch BigTreeTech, việc quản lý dây nhợ và cố định linh kiện gọn gàng trong tủ máy là rất quan trọng. Mẫu ngàm (bracket) này được thiết kế chuyên biệt để gắn bo mạch BTT Pi V1.2 và bo điều khiển SKR Pico lên thanh ray chuẩn Din rail phổ biến. Nhờ thiết kế này, bạn có thể dễ dàng lắp đặt hoặc tháo rời các bo mạch mà không cần phải bắt vít trực tiếp vào khung máy, giúp việc nâng cấp hay sửa chữa sau này trở nên cực kỳ thuận tiện.

Phụ kiện này không chỉ giúp tối ưu không gian bên trong máy in mà còn tạo sự chuyên nghiệp cho hệ thống của bạn. Khi gắn trên thanh Din rail, các board mạch sẽ được giữ chắc chắn, giảm thiểu rung lắc và đảm bảo an toàn cho các linh kiện điện tử nhạy cảm. Đây là một giải pháp đơn giản nhưng mang lại hiệu quả cao cho những ai muốn tự tay build máy in 3D cá nhân chất lượng cao và muốn một không gian làm việc sạch sẽ, ngăn nắp.

Dưới đây là một số lưu ý kỹ thuật để bạn thực hiện in và lắp đặt thành công:

• Vật liệu in khuyến nghị: Nên dùng nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt và độ cứng cáp, vì các bo mạch này khi hoạt động có thể tỏa nhiệt nhẹ.
• Cấu hình in: Nên in với mật độ infill từ 30-40% và số lượng tường (perimeters) từ 3-4 để đảm bảo ngàm cứng cáp, chịu lực tốt khi gắn board.
• Linh kiện cần thiết: Bạn sẽ cần chuẩn bị 4 con vít M3*10 và 4 đai ốc cấy (m3 insert nuts) cho phần ngàm để liên kết vào thanh Din rail.

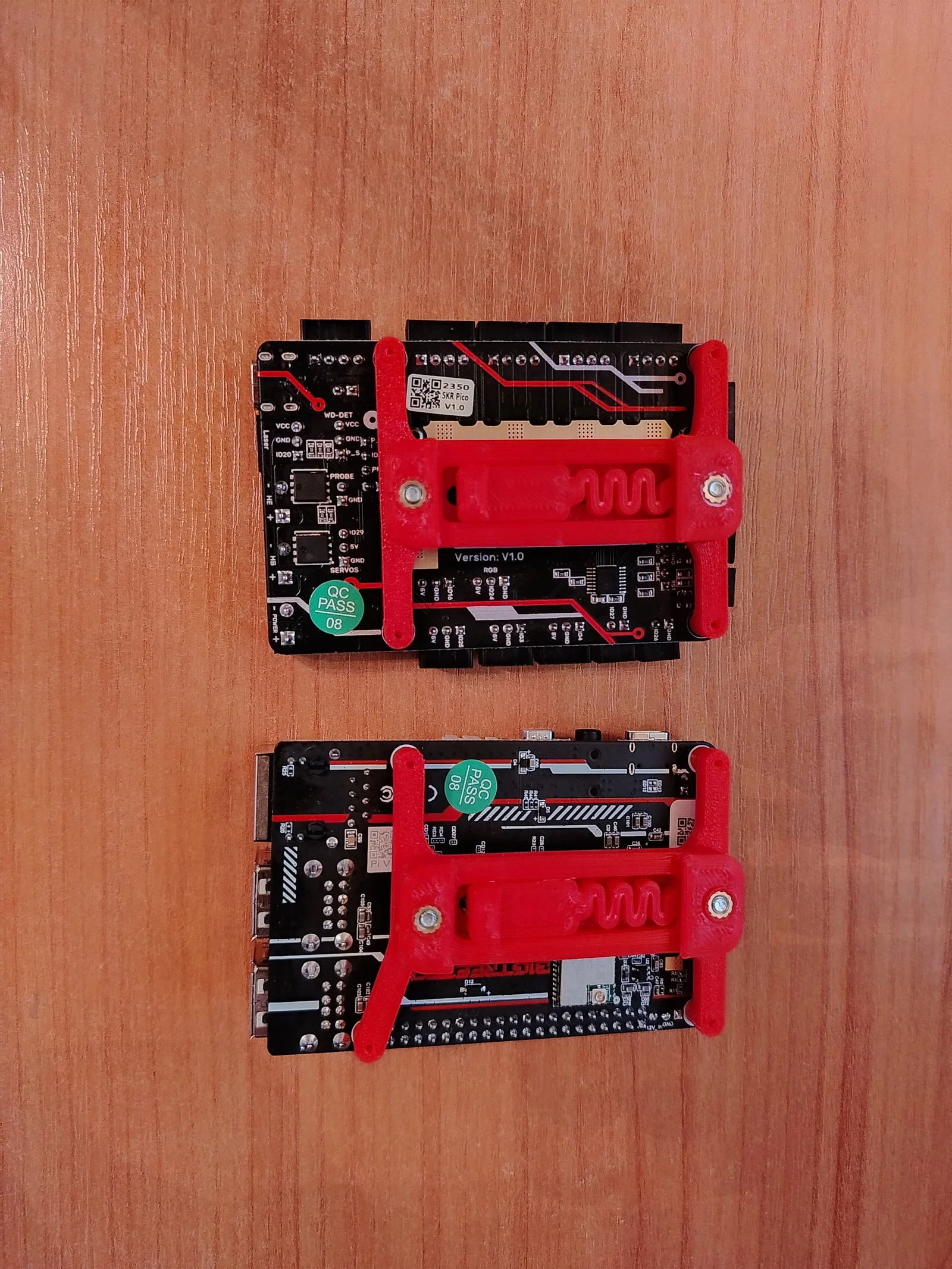

• Cố định board mạch: Để gắn bo mạch BTT Pi V1.2 và SKR Pico lên ngàm, bạn cần sử dụng thêm 8 con vít M2*6.
• Tips lắp đặt: Hãy kiểm tra kỹ các chân cắm trên board mạch để đảm bảo vít M2 không chạm vào các linh kiện SMD xung quanh trước khi siết chặt.
• Lưu ý quan trọng: Luôn đảm bảo thanh Din rail đã được nối đất (ground) nếu cần thiết để đảm bảo an toàn điện cho hệ thống máy in của bạn.

Việc in và tự tay lắp ráp những chi tiết nhỏ này chính là một phần thú vị của việc chơi 3D printing. Chúc các bạn có những bản in thành công và một chiếc máy Voron vận hành êm ái!
