Mô hình Kaleidocycle - Cơ cấu xoay liên tục
Khám phá Kaleidocycle, một cơ cấu đàn hồi độc đáo với khả năng xoay liên tục và hành vi đa ổn định. Phát triển bởi BYU CMR, mô hình này mở ra ứng dụng mới trong lĩnh vực điện nhờ khả năng chế tạo từ vật liệu dẫn điện.
Mô tả
Tóm tắt

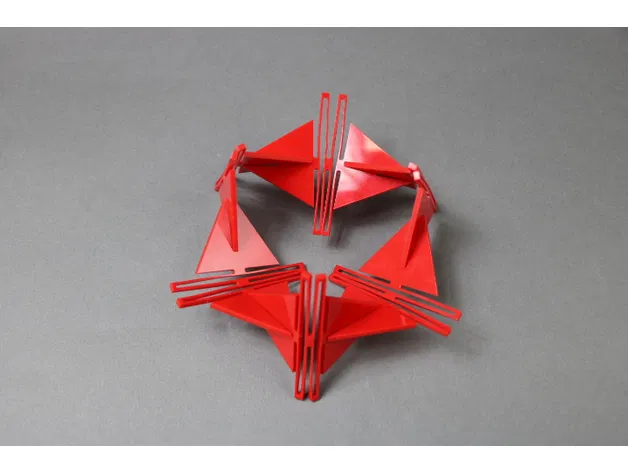

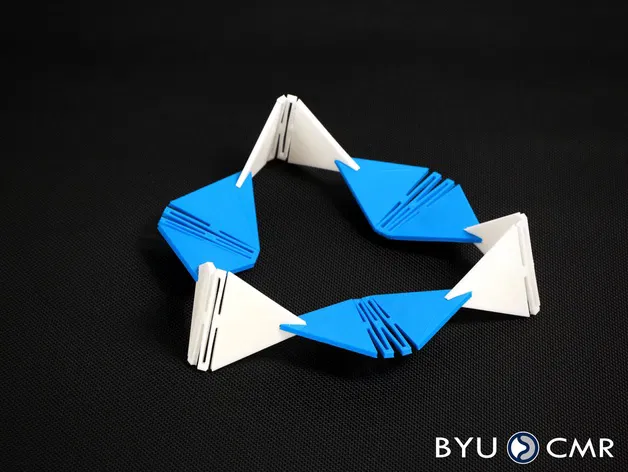

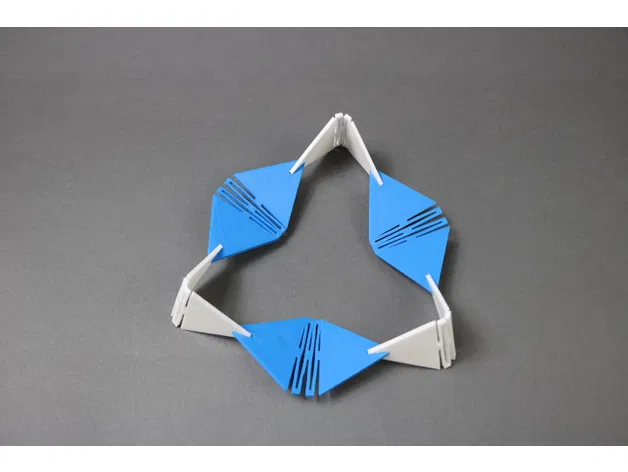

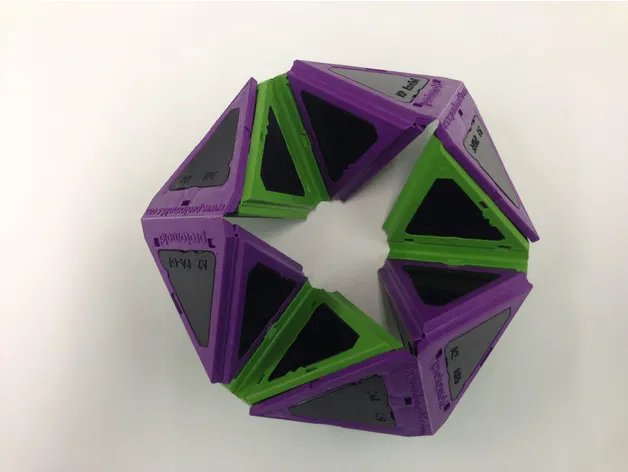

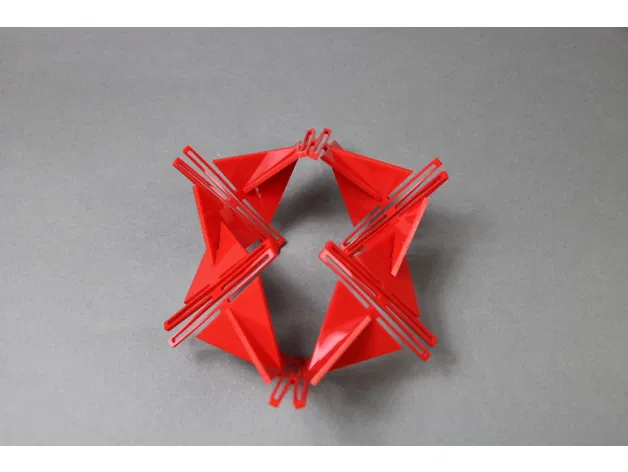

Kaleidocycle có một điểm độc đáo so với các cơ cấu đàn hồi khác ở khả năng xoay liên tục. Hầu hết các cơ cấu đàn hồi chỉ có thể uốn qua lại trong một phạm vi nhất định, tuy nhiên, cách sắp xếp các cơ cấu đàn hồi của kaleidocycle cho phép toàn bộ cơ cấu có thể xoay liên tục. Khả năng xoay liên tục này từng được cho là chỉ có thể thực hiện được với các cơ cấu truyền thống, như ổ bi hoặc bạc lót, nhưng kaleidocycle đã chứng minh rằng điều đó giờ đã là dĩ vãng. Thêm vào đó, vì mỗi bộ phận đàn hồi đều có một độ cứng nhất định, kaleidocycle có hành vi đa ổn định (multistable). Tùy thuộc vào độ cứng tương đối của mỗi khớp nối, các hành vi đơn ổn định (monostable), song ổn định (bistable), tam ổn định (tristable), và thậm chí tứ ổn định (quadstable) đều có thể thực hiện được.

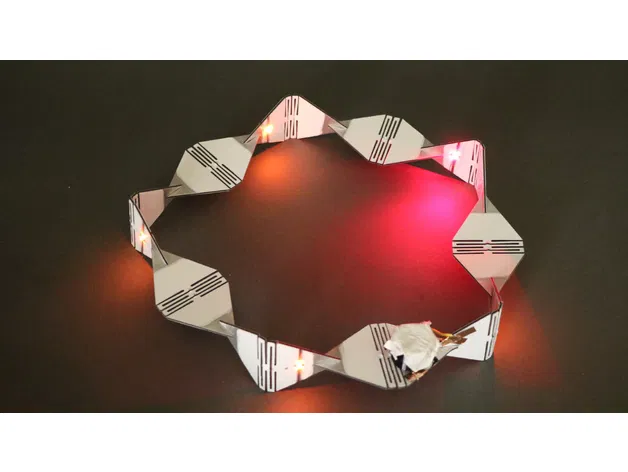

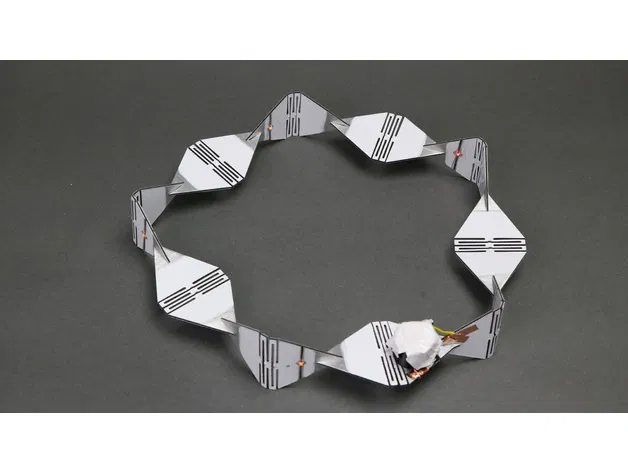

Vì không có các điểm đứt gãy trong các khớp nối, kaleidocycle có thể được chế tạo từ vật liệu dẫn điện và sử dụng trong các ứng dụng điện. Điều này tạo ra một bộ dẫn điện có thể xoay liên tục, có thể tìm thấy các ứng dụng độc đáo trong lĩnh vực điện.
Tìm hiểu thêm
Thiết kế này được phát triển bởi Nhóm Nghiên cứu Cơ cấu Đàn hồi (CMR) từ Đại học Brigham Young (BYU). Theo dõi chúng tôi tại @byucmr trên Instagram hoặc truy cập trang web BYU Compliant Mechanisms Research (CMR) để tìm hiểu thêm về các cơ cấu đàn hồi.
Thông tin kỹ thuật
Để có thông tin kỹ thuật chuyên sâu, vui lòng tham khảo các ấn phẩm sau:
Safsten, C., Fillmore, T., Logan, A., Halverson, D., Howell, L., “Analyzing the Stability Properties of Kaleidocycles,” ASME Journal of Applied Mechanics, Vol. 83, No. 5, 051001-051001-13, DOI: 10.1115/1.4032572, 2016.
Evans, T.A., Rowberry, B.G., Magleby, S.P., Howell, L.L., “Multistable Behavior of Compliant Kaleidocycles,”DOI: 10.1115/DETC2015-46637, Proceedings of the ASME International Design Engineering Technical Conferences, Boston, MA, Aug 2-5, 2015, DETC2015-46637.
Để tìm hiểu thêm về các cơ cấu đàn hồi nói chung, vui lòng truy cập trang web BYU Compliant Mechanisms Research (CMR) hoặc các sách sau: Compliant Mechanisms, Handbook of Compliant Mechanisms
Sở hữu trí tuệ
Các tệp in 3D có thể tải xuống được cung cấp ở đây có thể được sử dụng, sửa đổi và sử dụng cho mục đích phi thương mại. Để cấp phép công nghệ này cho các ứng dụng thương mại, vui lòng liên hệ:
BYU Technology Transfer Office
3760 Harold B. Lee Library
Brigham Young University
Provo, UT 84602
Điện thoại: (801) 422-6266
