Vỏ CWWK X86-P5 Devboard Case

Thiết lập in:

• Vật liệu: PETG, ABS, hoặc ASA
• Chiều cao lớp: 0.25mm
• Số vòng tường (wall loops): 3

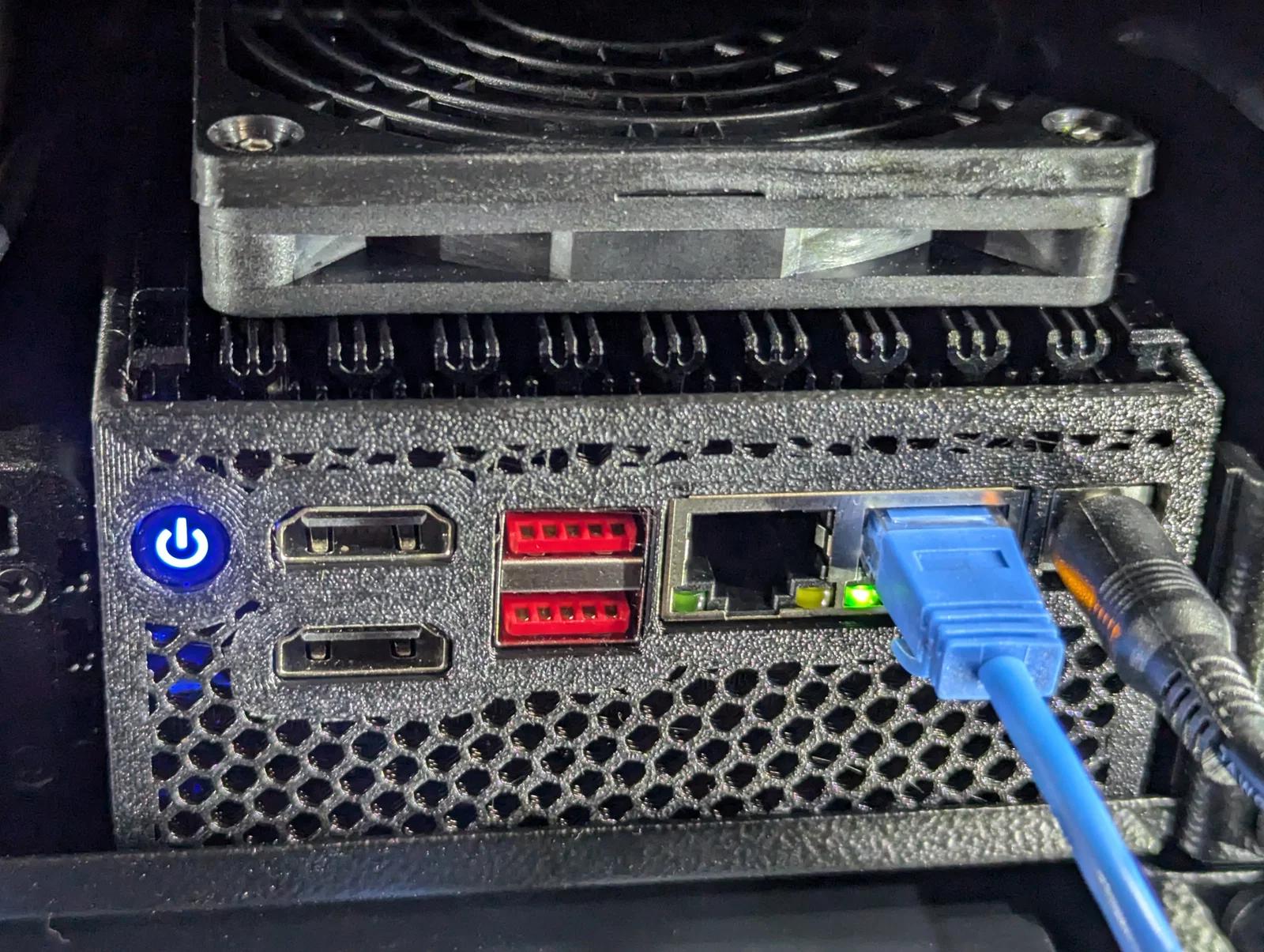

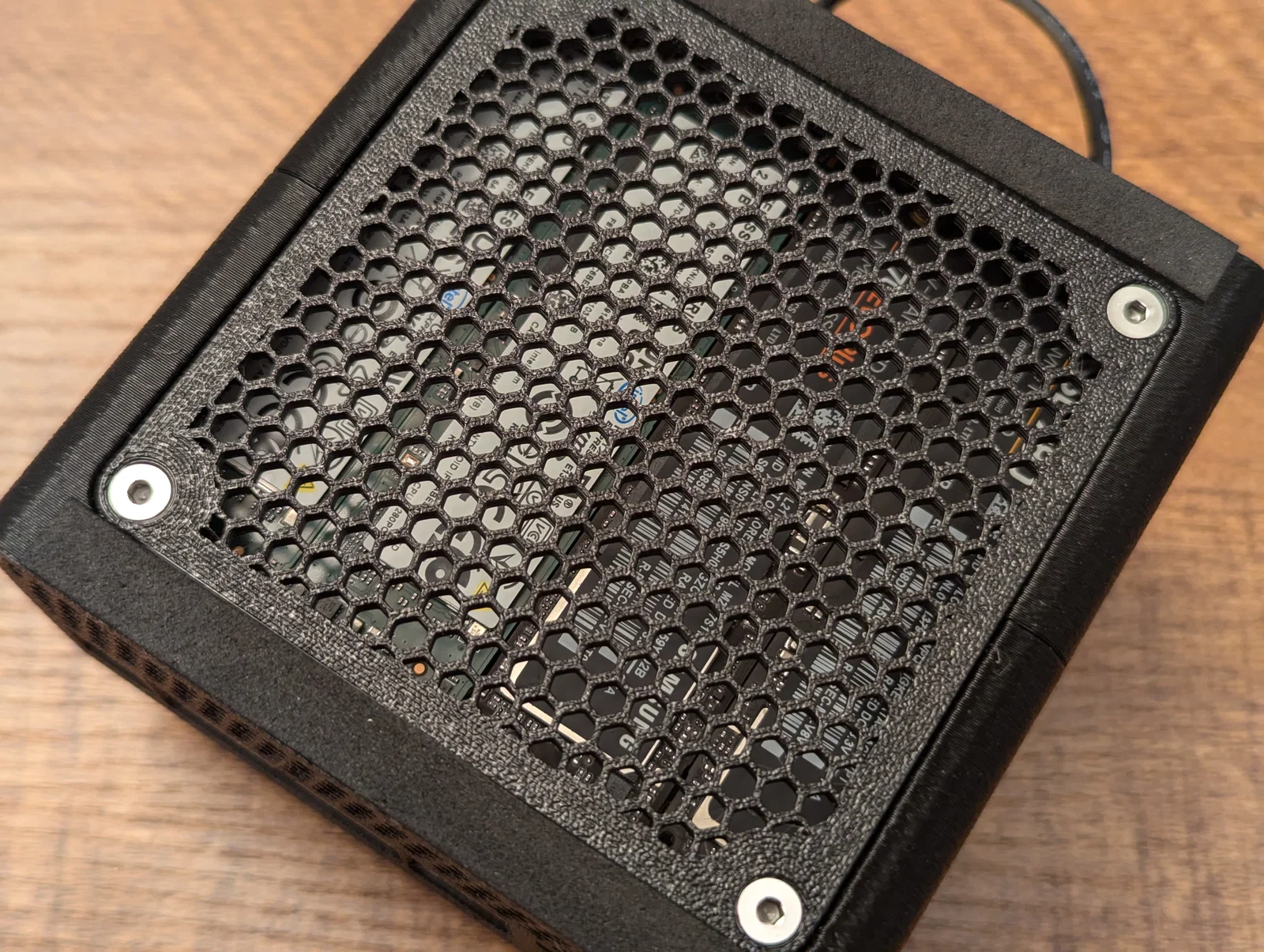

Nếu bạn muốn có các lỗ thông gió dạng honeycomb giống như trong ảnh của mình, hãy thêm một modifier cho 2.5mm đầu tiên với các thiết lập sau:

• Infill: Honeycomb 20%
• Top/bottom layers: 0
• Số vòng tường (wall loops): 8

Có hai biến thể của vỏ:

1. Rev 1.1: Cổng USB màu đỏ và cáp FPC.
2. V3: Cổng USB màu xanh và dây nguồn xoắn.

Mình dùng bản Rev 1.1 và vỏ lắp vừa khá ổn. Tuy nhiên, do mình không có mẫu V3 nên không thể test xem có vừa hay không. Nếu bạn có mẫu V3, cứ gửi giúp kích thước, mình sẽ cập nhật lại model.

BOM:

• Bốn insert đồng thau M3
• Bốn vít M3x6 đầu chìm (countersunk)
• Bốn vít M2x6 đầu chìm (countersunk)
• (Chỉ Rev 1.1) Thêm hai insert đồng thau M3 và hai vít M3x6 đầu bằng (flat head) cho retention bracket.
