Giá đỡ AZDelivery ESP-32 dùng kẹp (clips)

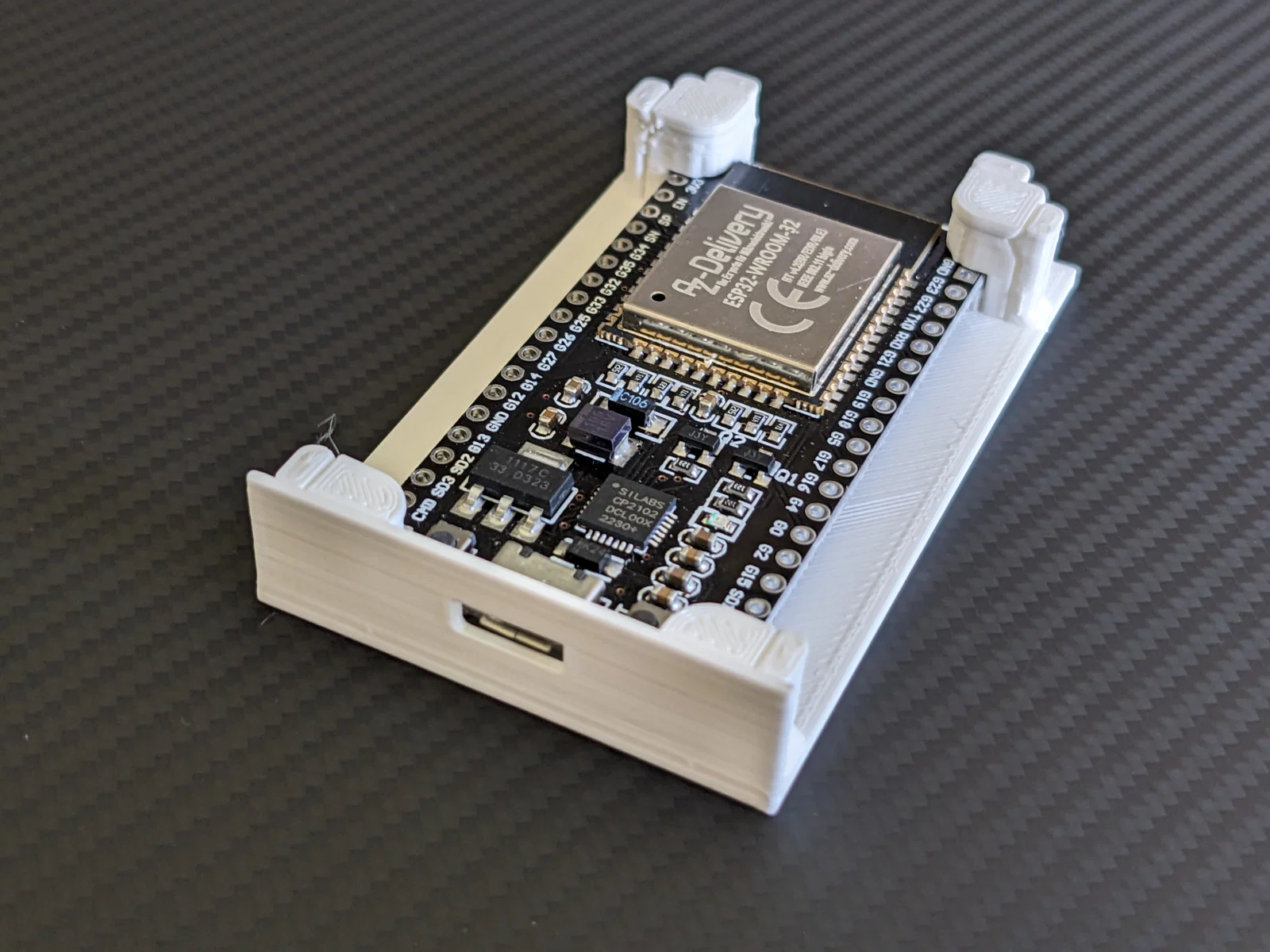

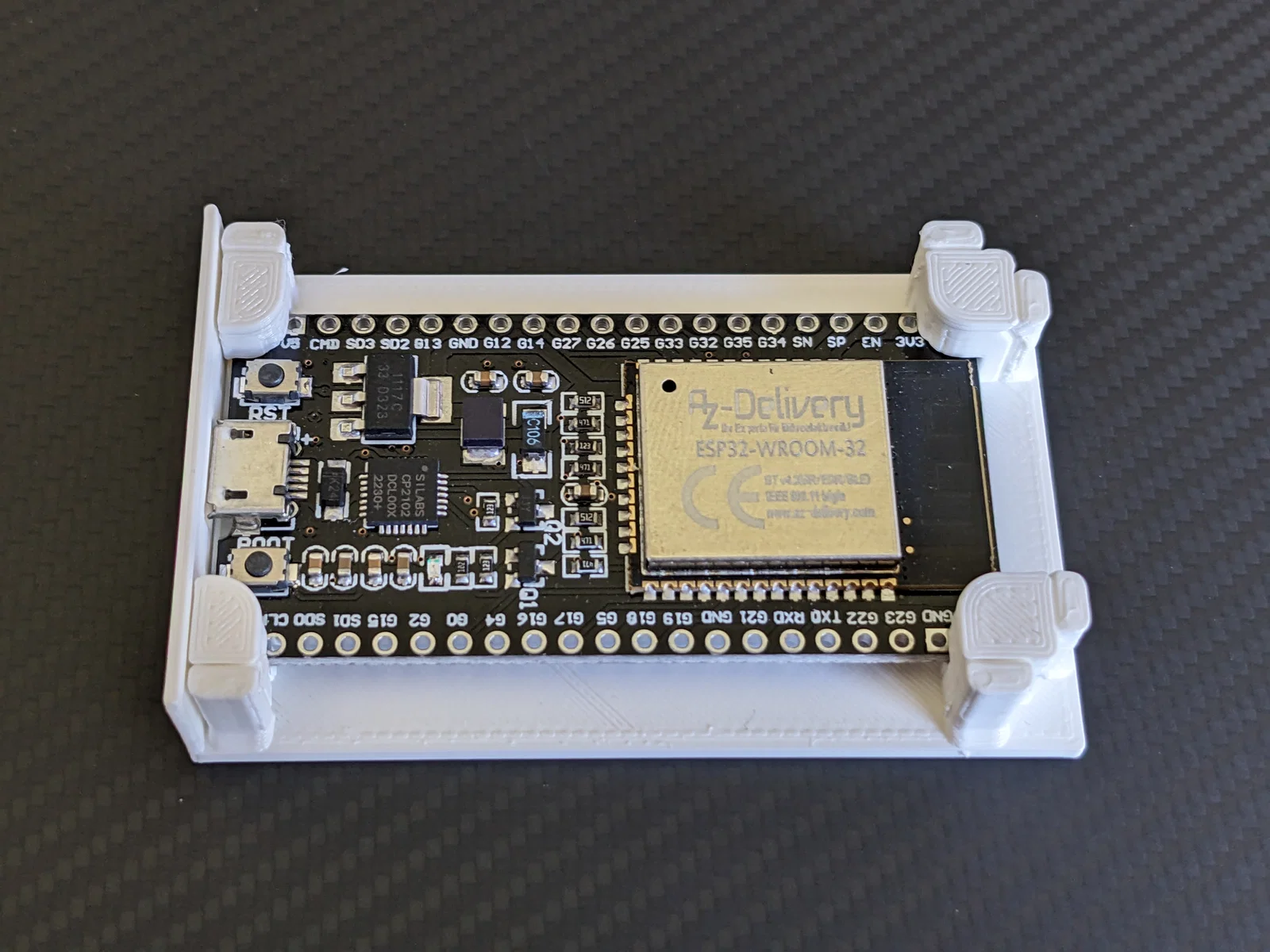

Mẫu 3D này là một ngàm/giá đỡ ESP-32 dùng cơ chế kẹp (clips) để khóa bo mạch vào đúng vị trí. Bạn có thể dùng như một cái stand khi làm dự án, hoặc gắn âm vào bất kỳ loại case nào bạn muốn tự thiết kế.

Bạn cần in các phần sau:

• 1 base
• 2 full caps
• 1 left cap
• 1 right cap

Hướng dẫn in:

Trong các hình ví dụ mình dùng PLA và không cần support hay brim. In phần base theo đúng hướng như file, và in các phần cap theo hướng lật ngược (upside down).

Hướng dẫn lắp ráp:

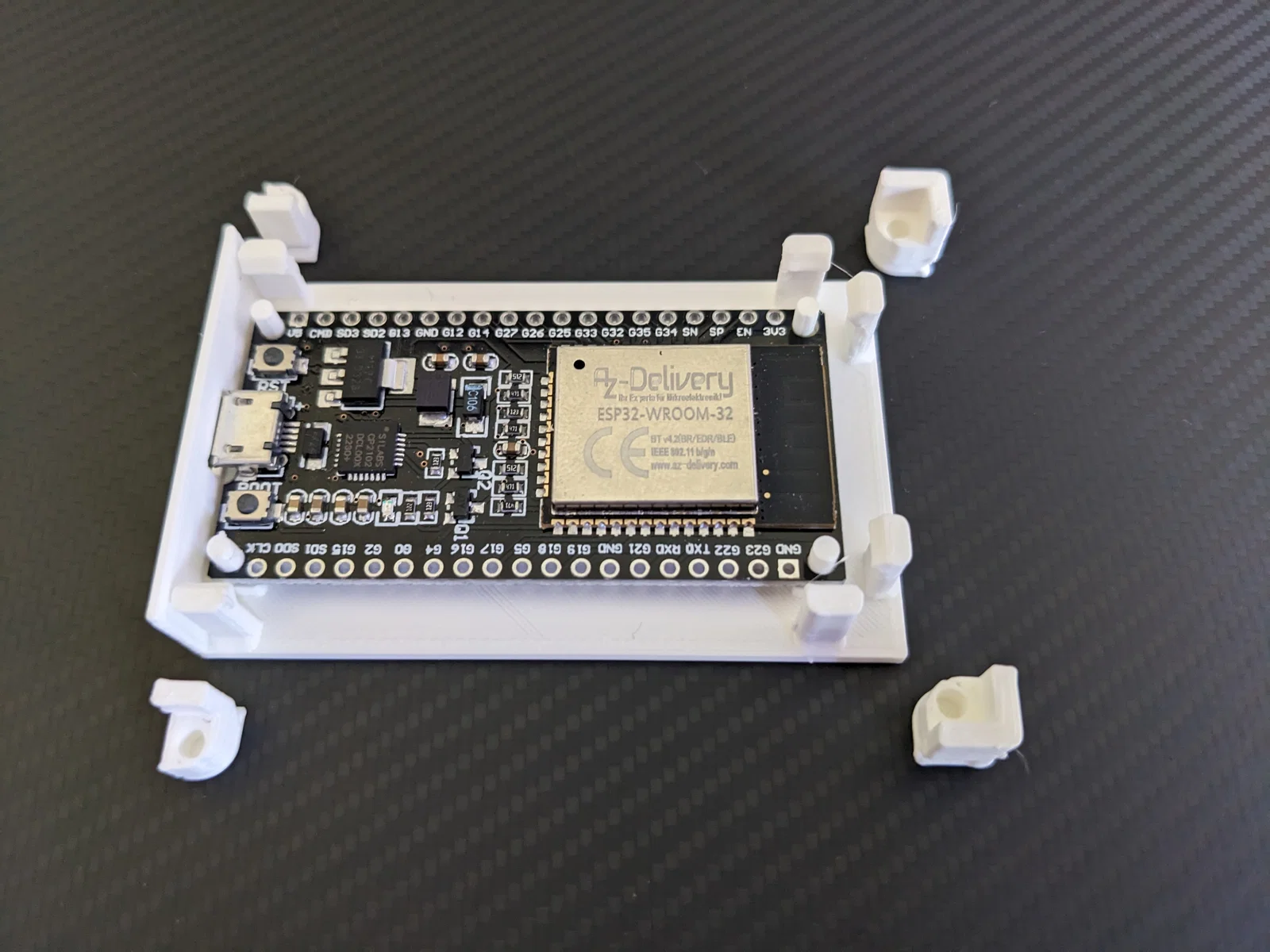

Lắp bo mạch bằng cách canh cho bo nằm đúng trên các pins và đảm bảo cổng USB quay về phía tường (phía vách). Đặt cap lên trên rồi nhẹ nhàng ấn xuống theo hướng kẹp. Làm từ tốn thôi, vì dùng lực mạnh quá có thể làm gãy clips. Khi đúng sẽ nghe/feel “click” vào vị trí. Nếu cẩn thận, bạn cũng có thể tháo ra bằng cách luồn tua vít dưới các cap và nhẹ nhàng bẩy cho clips mở ra ngoài.
