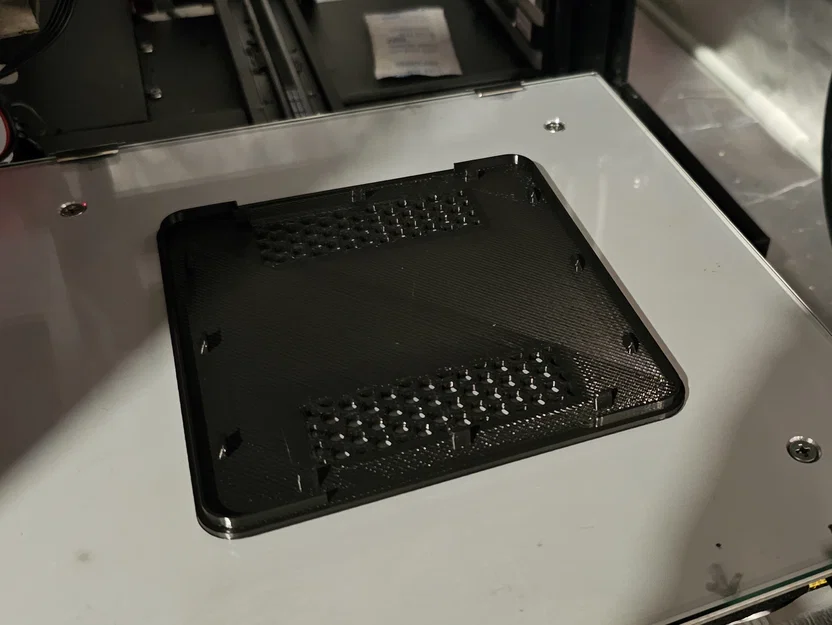

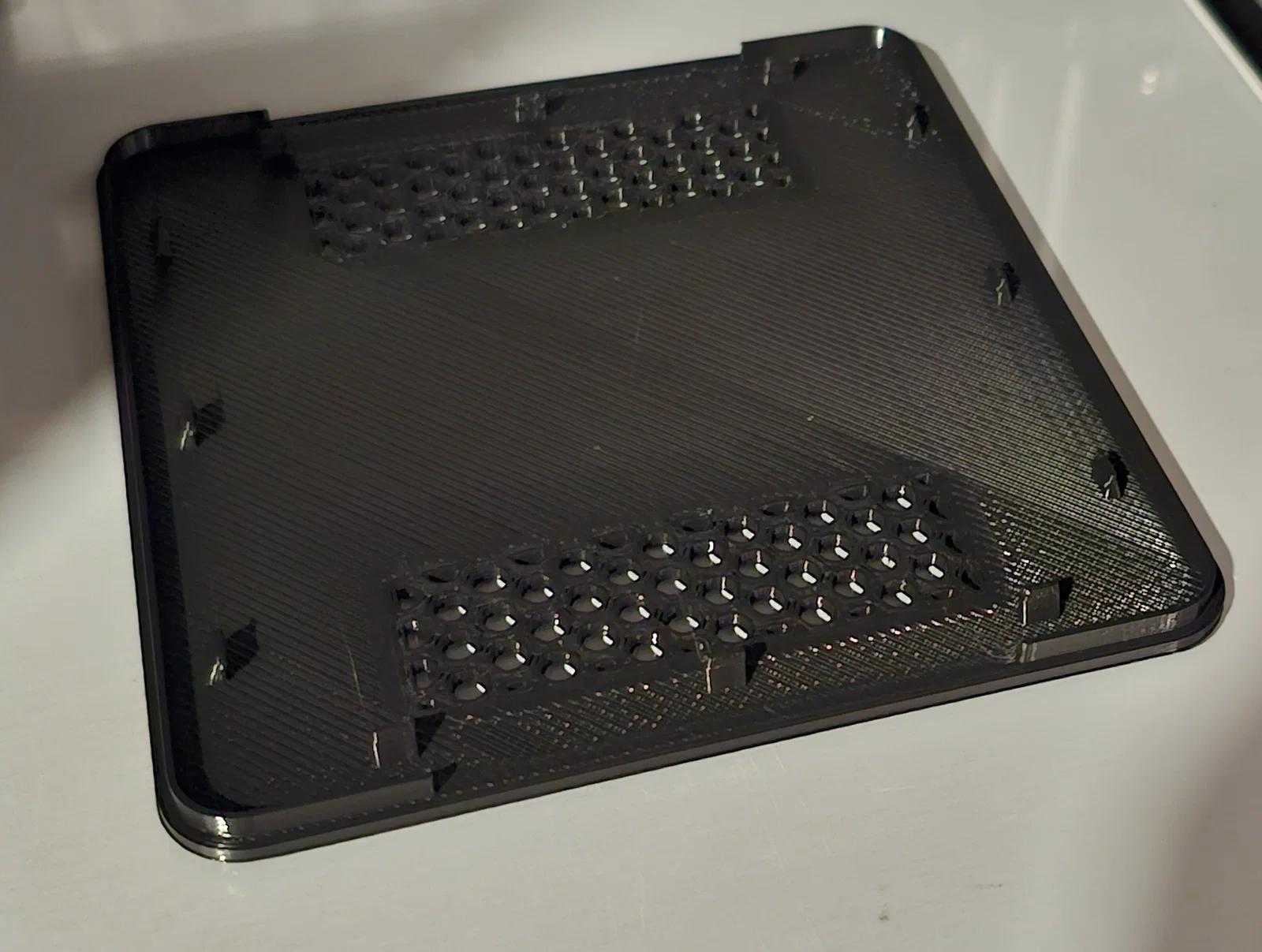

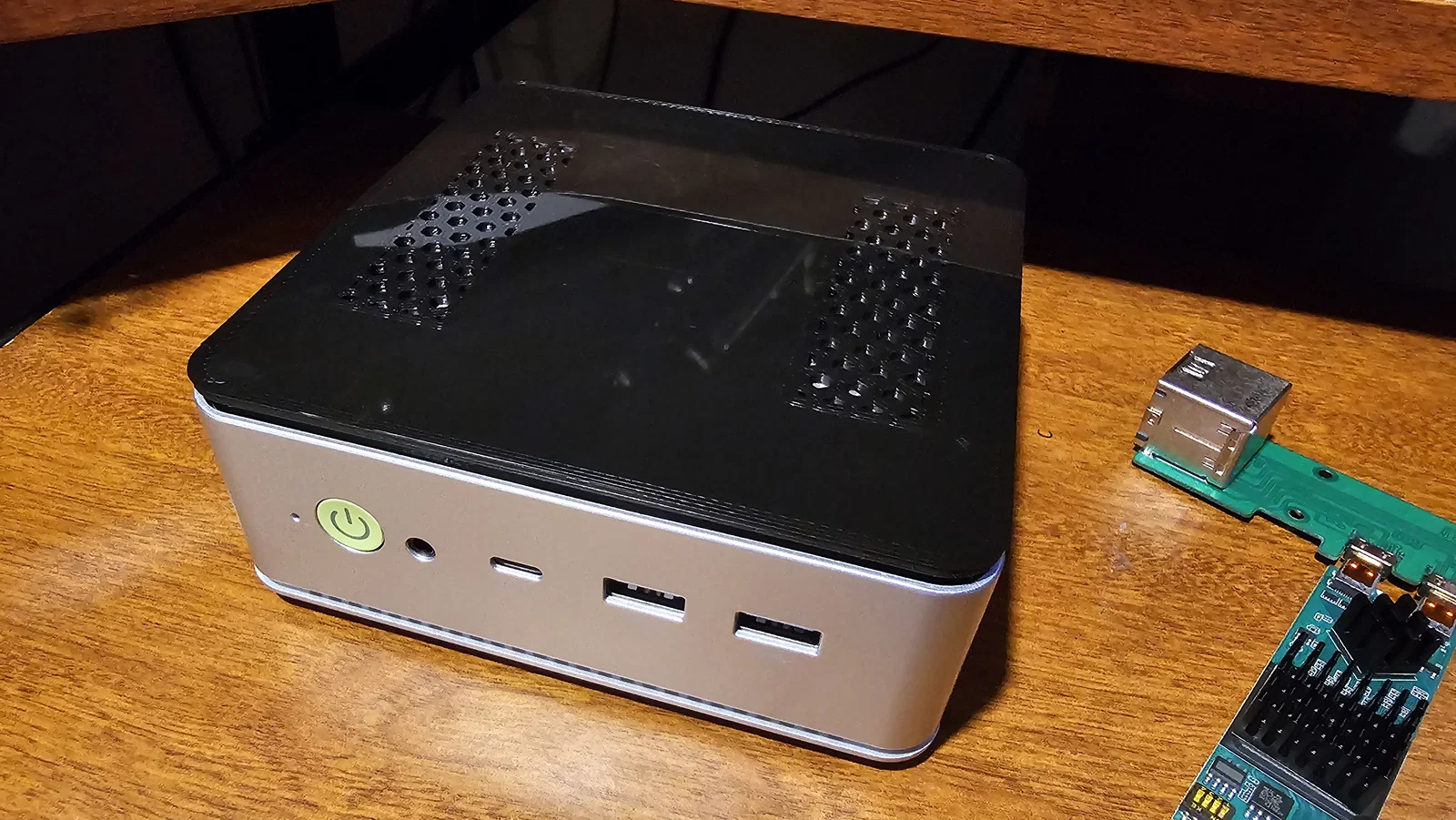

Nắp GMKtec K9 (+ mod capture card) - GMKtec K9 Lid (+ capture card mod)

Mình muốn làm một PC ghi hình/streaming thật gọn, và đây là giải pháp mình nghĩ ra.

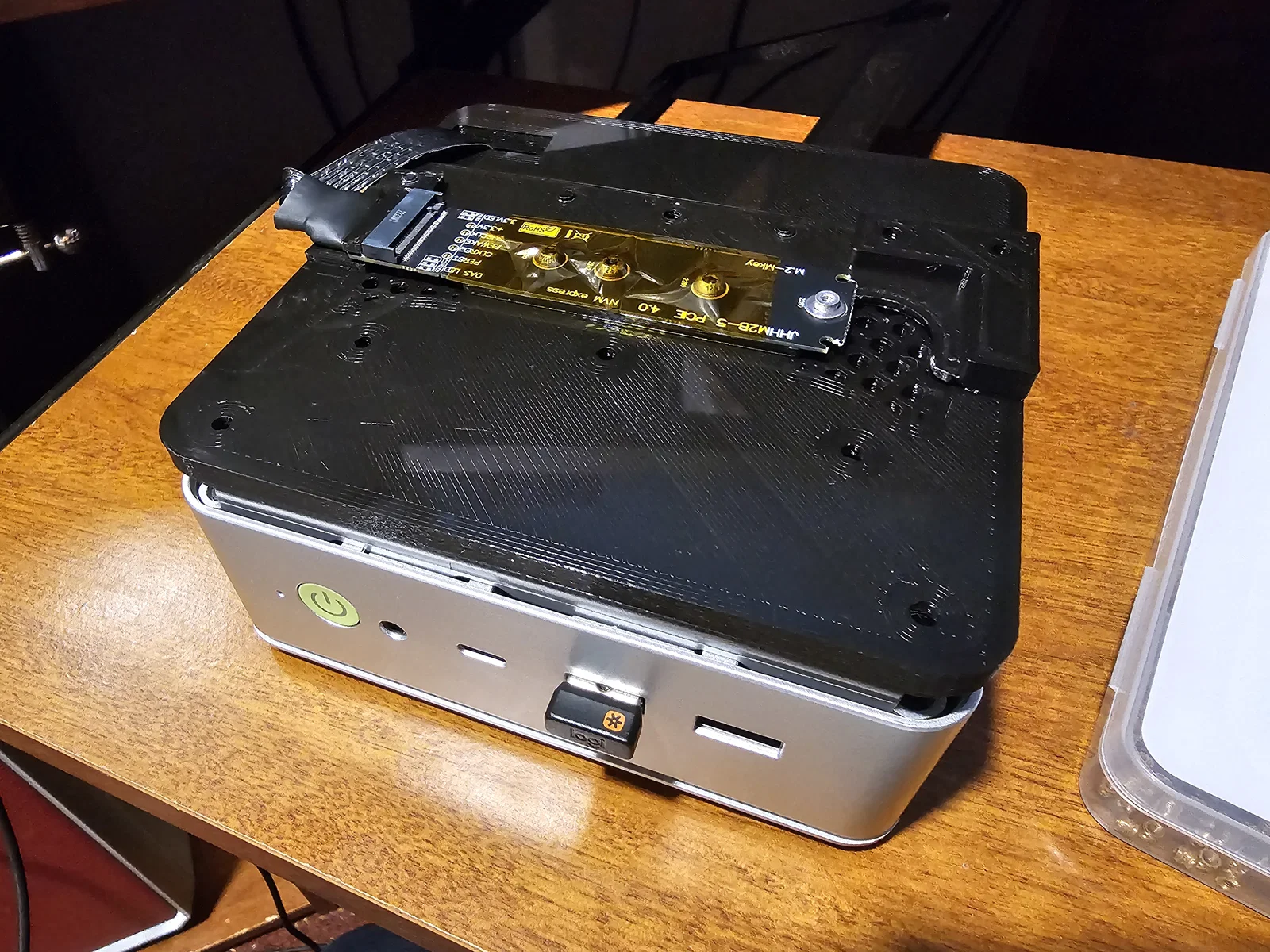

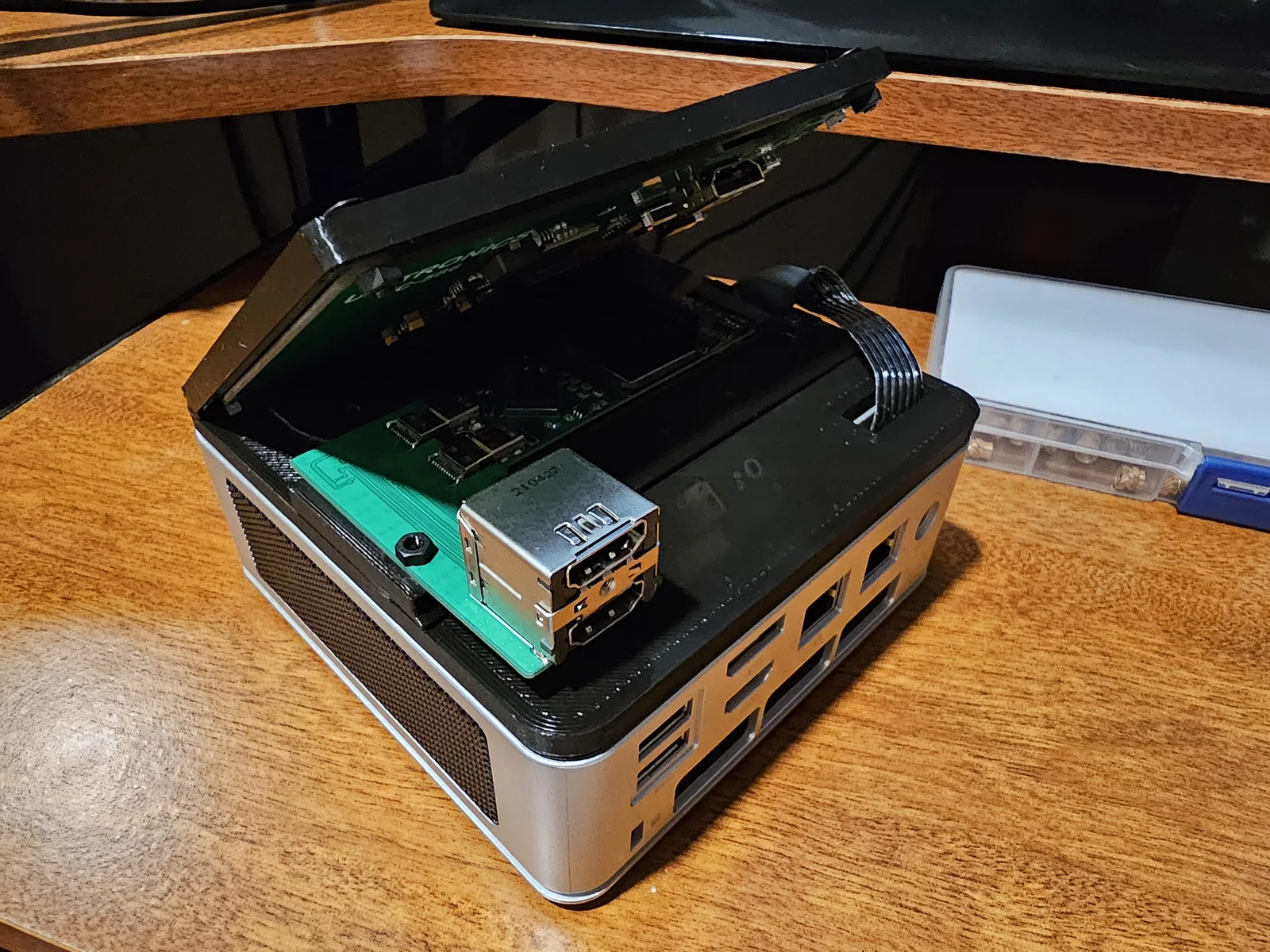

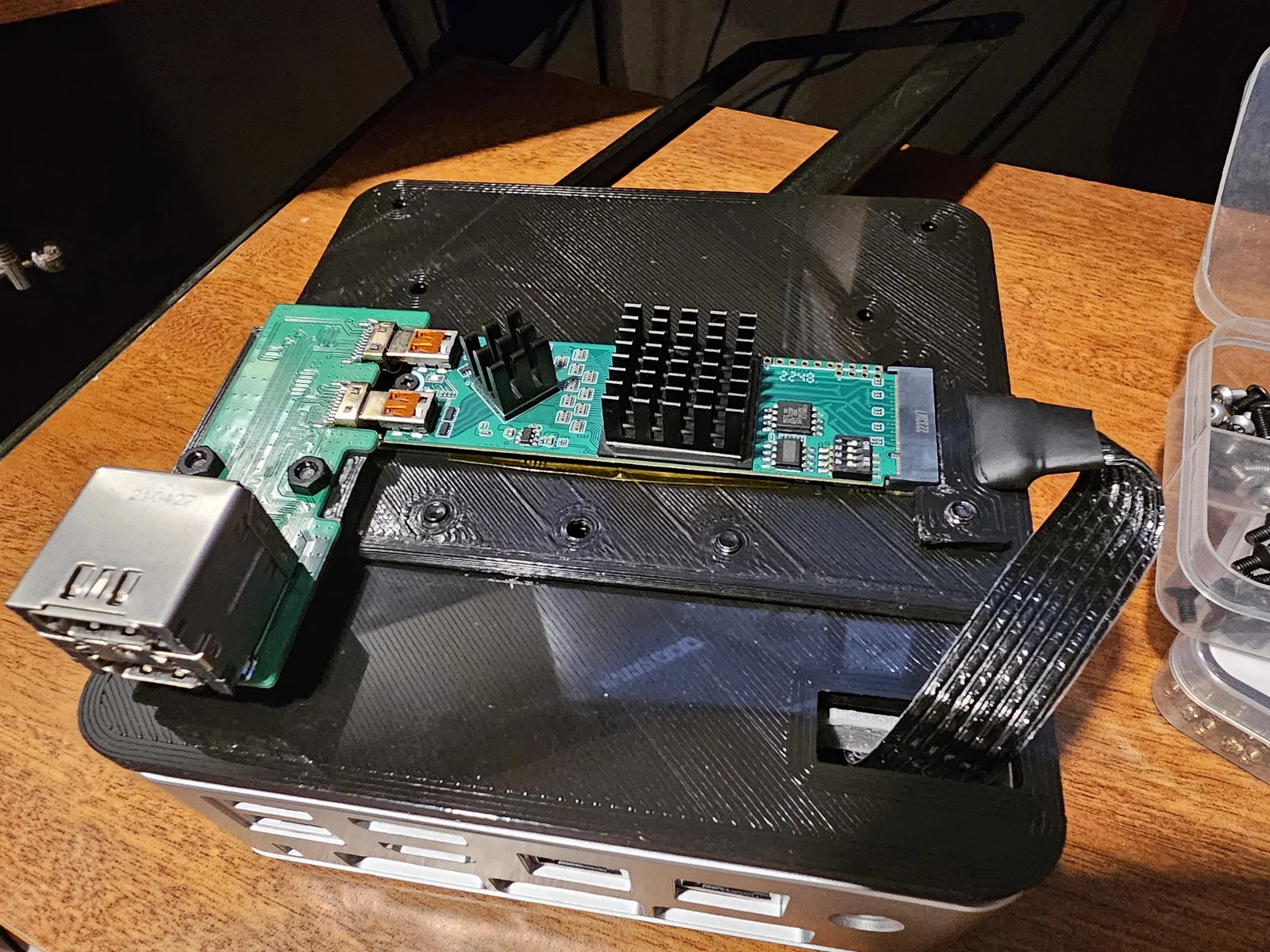

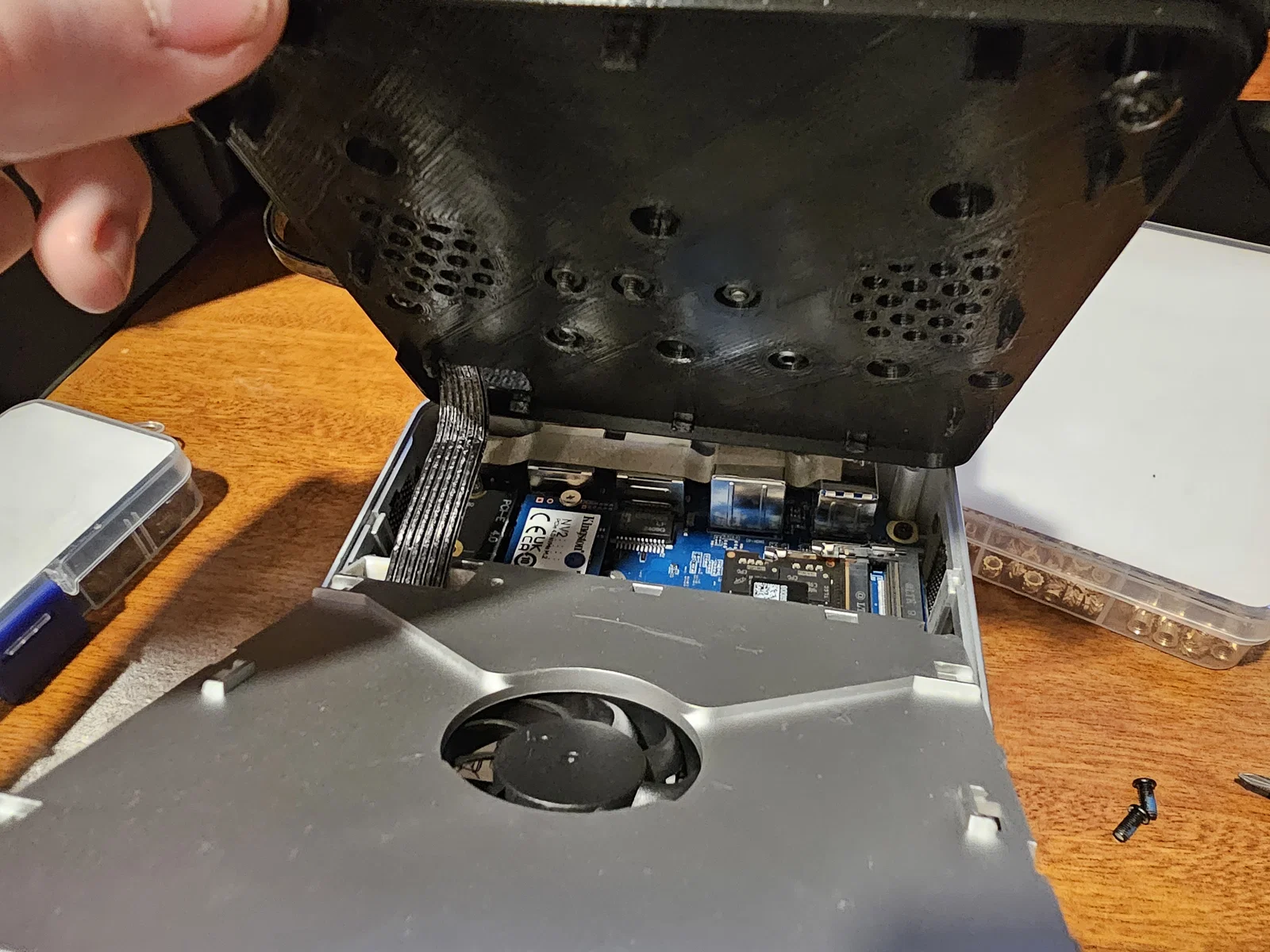

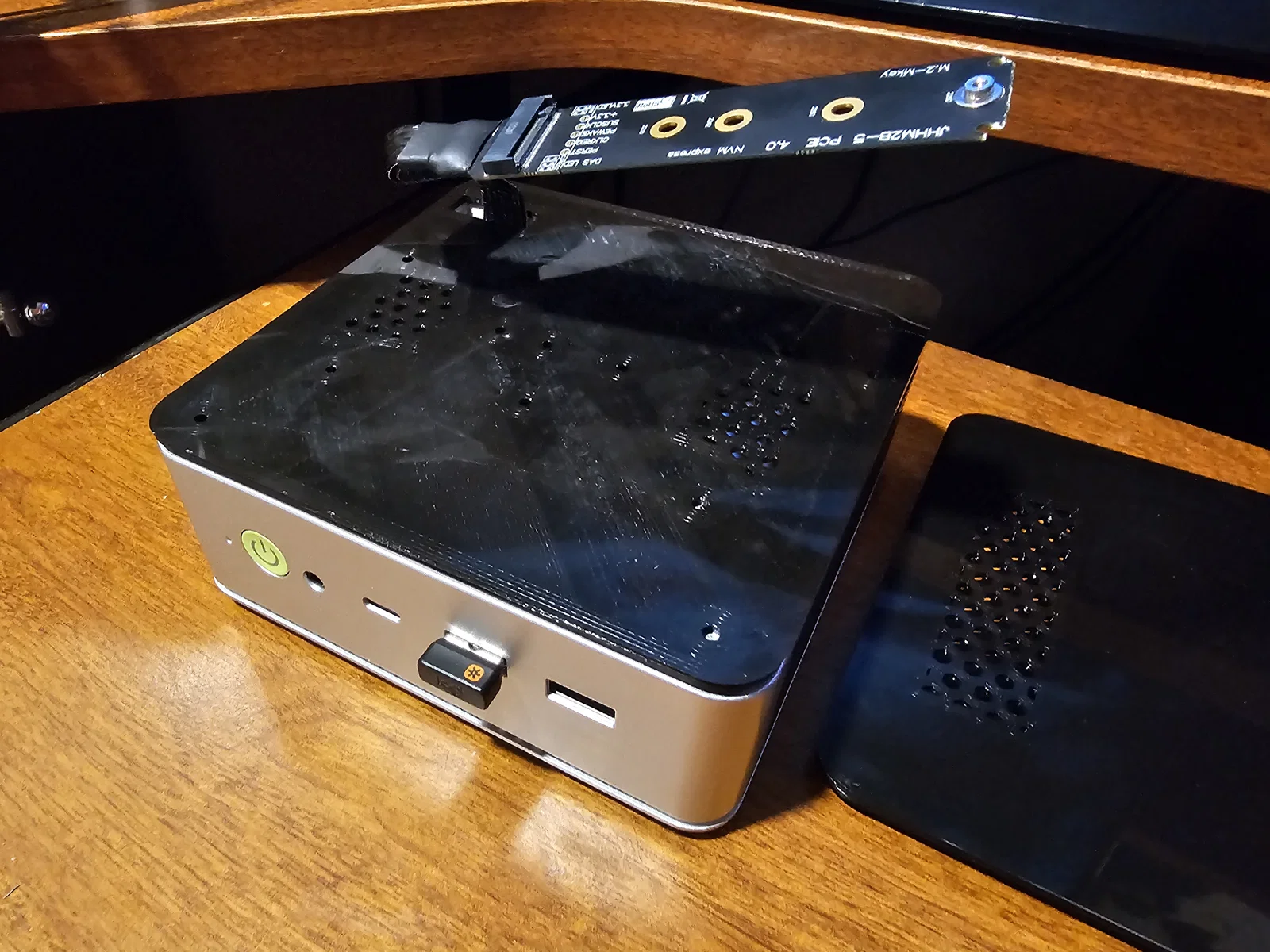

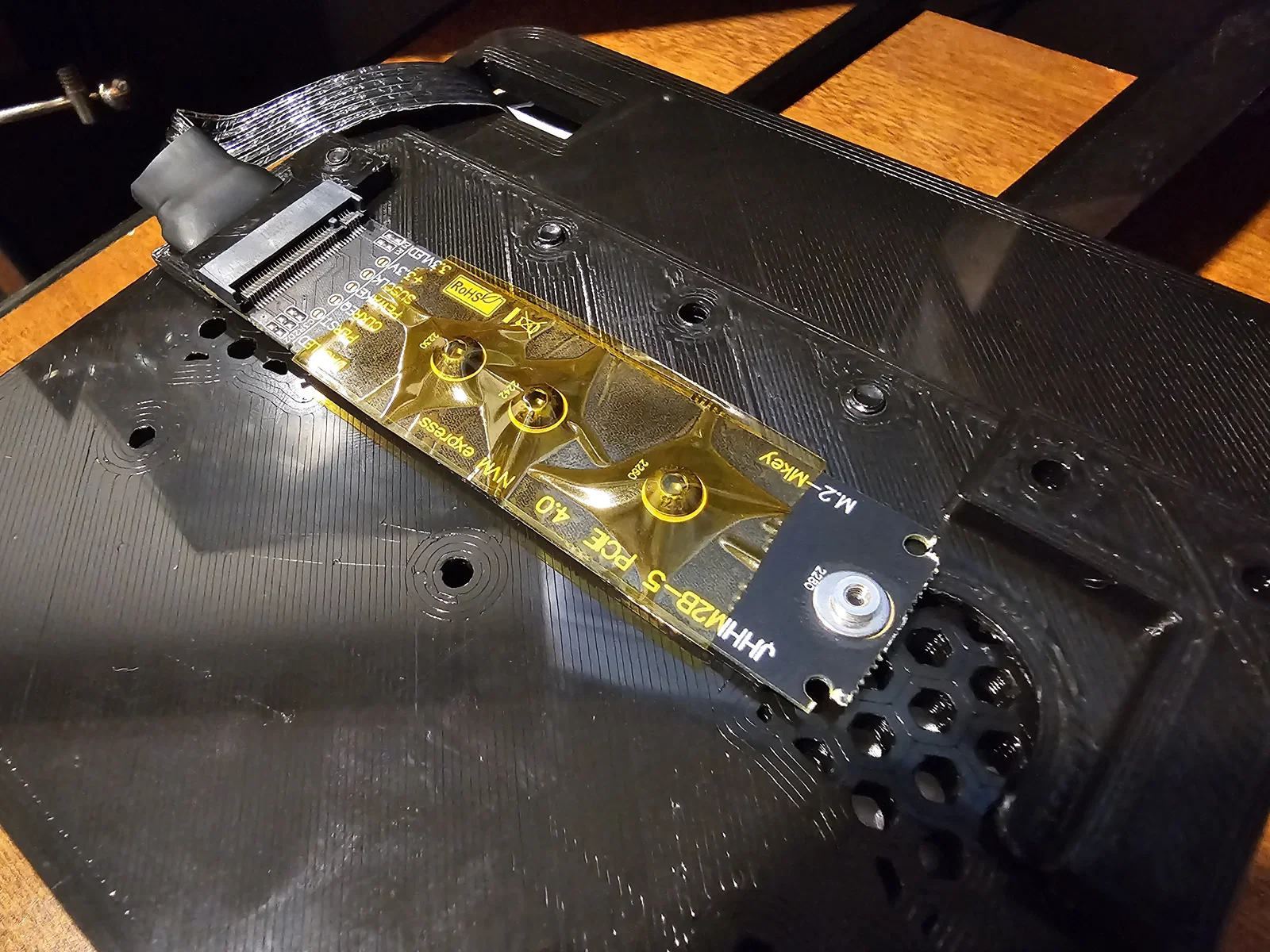

Mình dùng adapter HDMI Uctronics UC-747, màn Uctronics UC-586 (nhưng bất kỳ màn 5 inch 800x480 nào có cùng kiểu tai/bát bắt vít như vậy chắc đều lắp vừa), và card capture Acasis VS-041 / Unisheen UC4K60H / Sanwei T300M2H-4K60 gắn vào một PCIe4 riser. Mình có phải cắt một lỗ trên vỏ PC để luồn cáp riser đi ra phía trên; phần nhựa khá dày nên cắt khá khó.

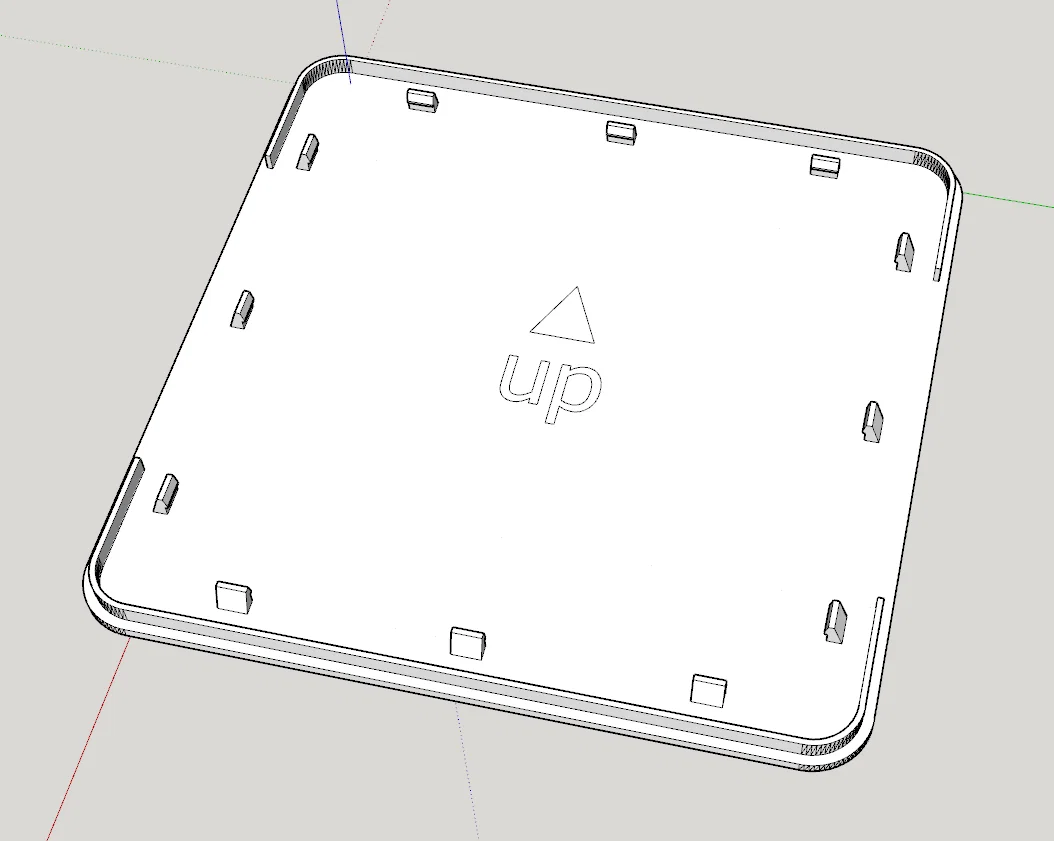

Mình không có màn Waveshare, nhưng các lỗ bắt vít chắc sẽ khớp vì mình dùng model LCD của Waveshare để dựng bản này; riêng màn Uctronics thì khoảng cách lỗ gần hơn 2mm.

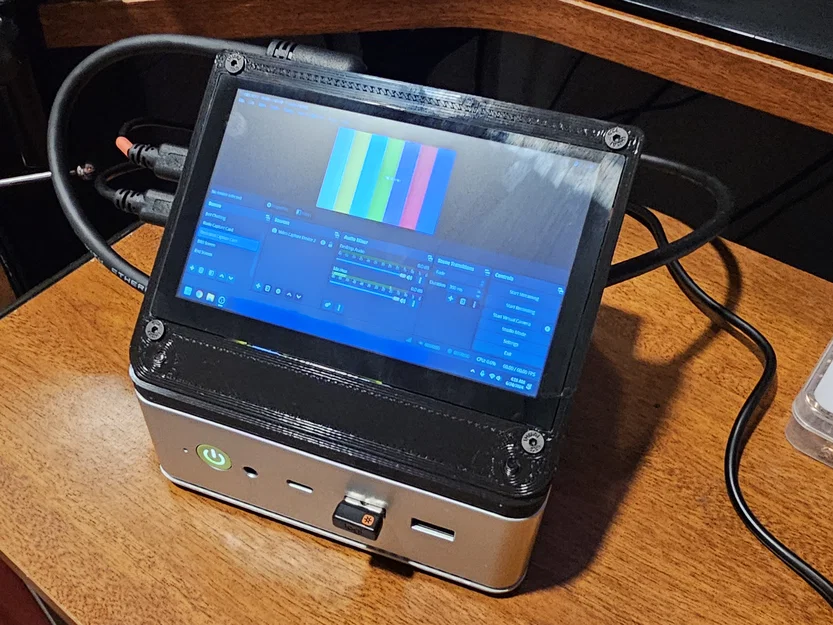

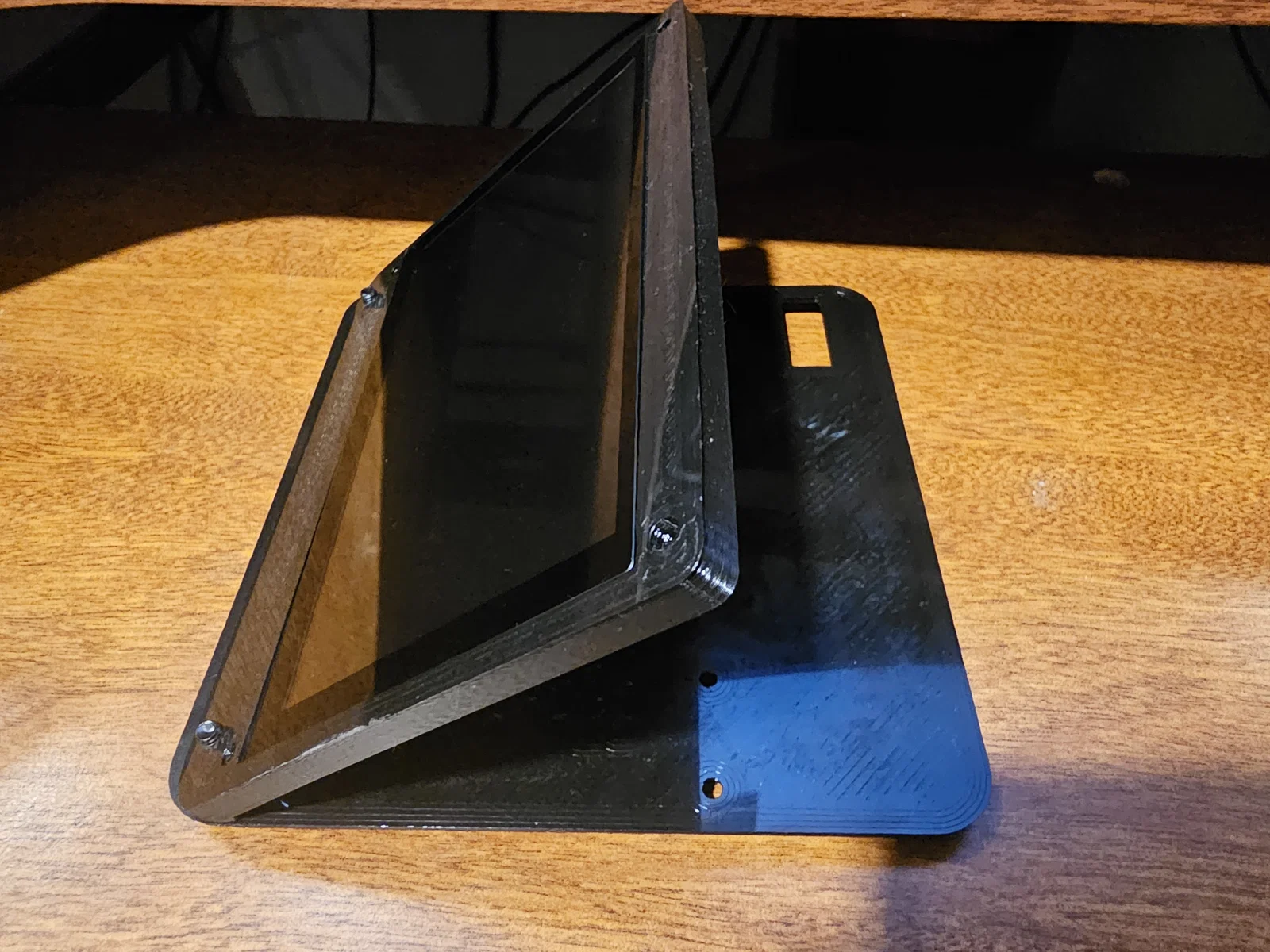

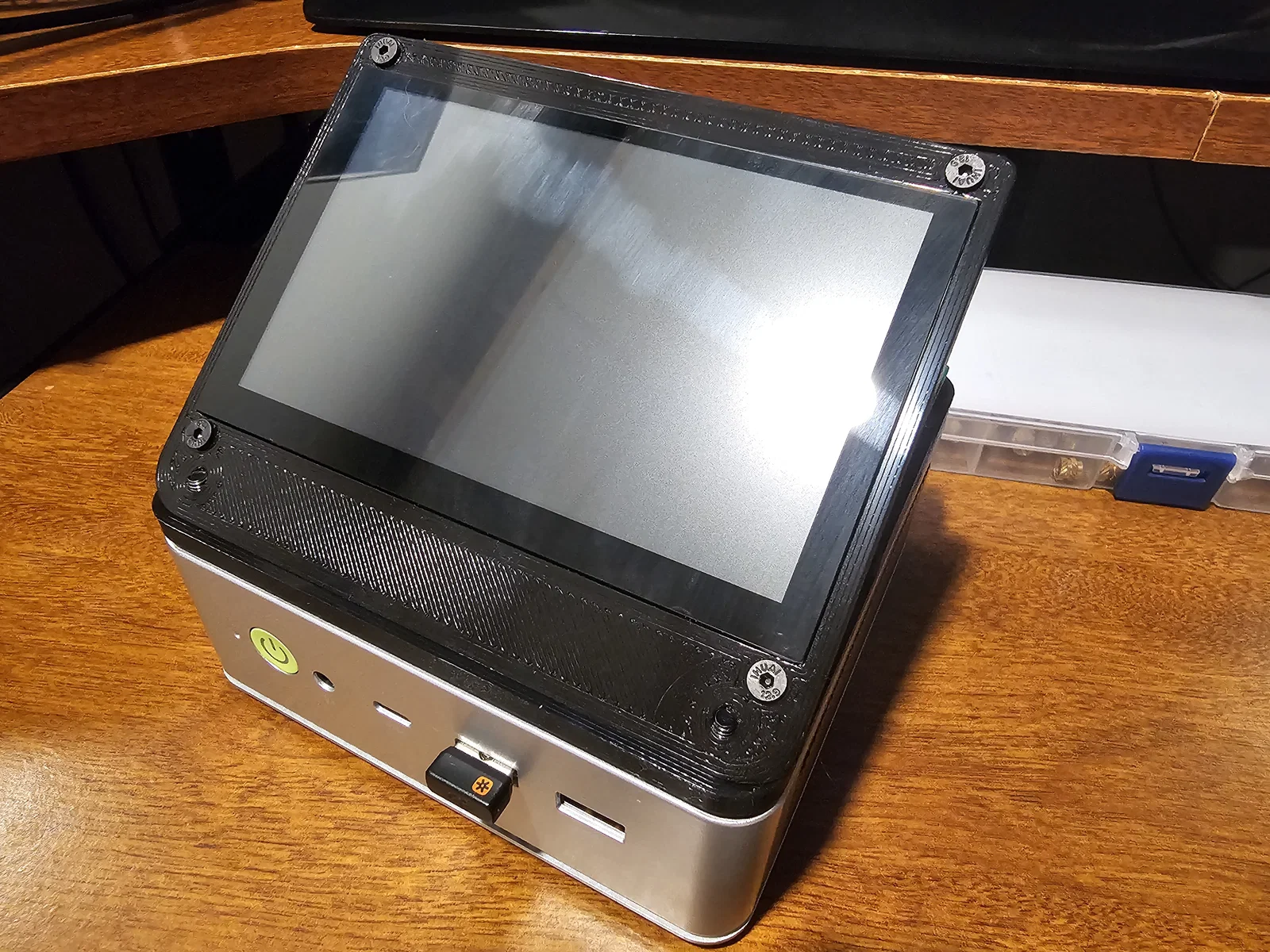

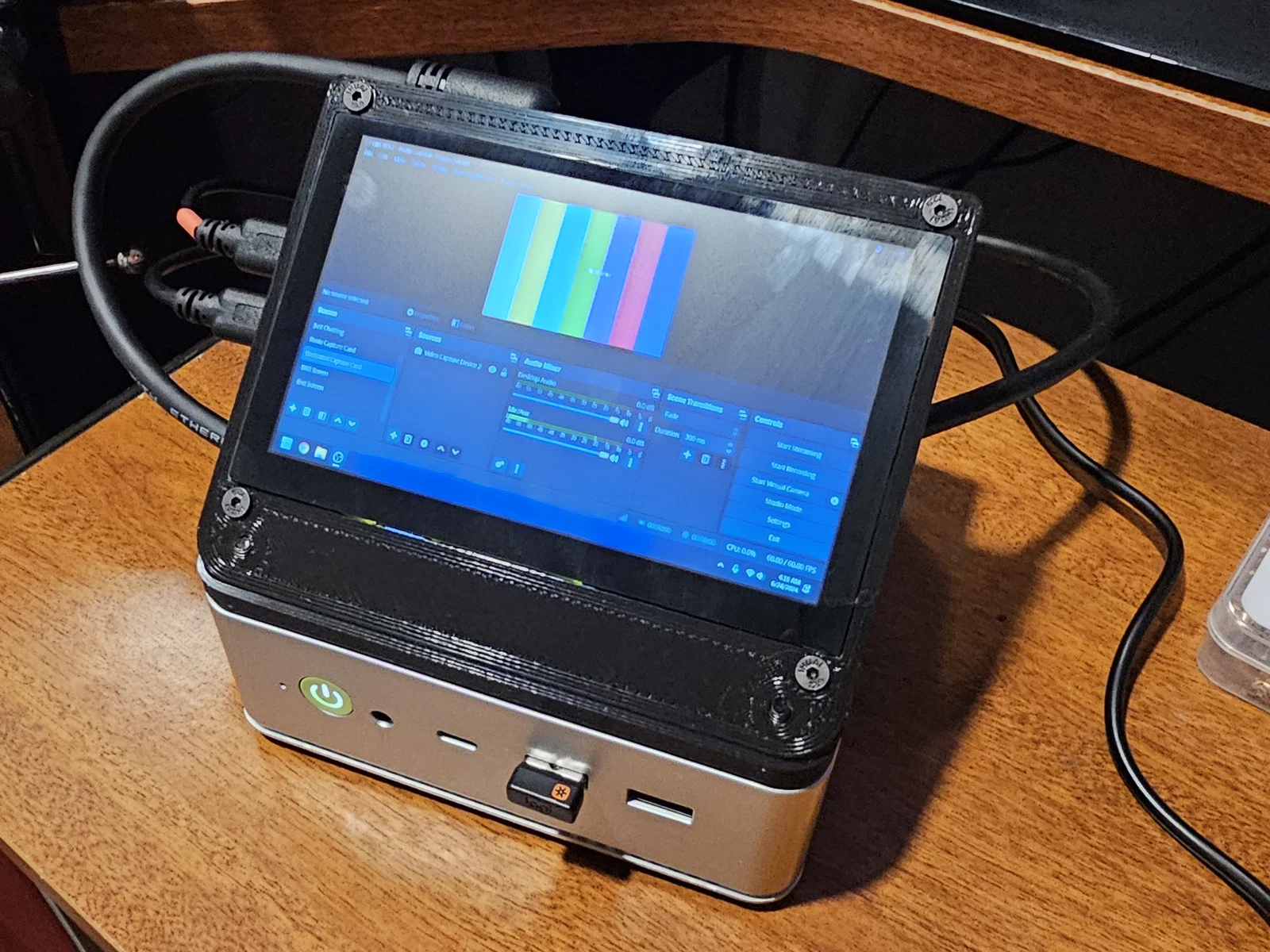

Lý do mình làm cái ngàm/mount màn hình là để mình có thể đặt K9 PC lên trên màn, hoặc dùng màn để loop out; card capture này không capture được nếu không cắm loop out.

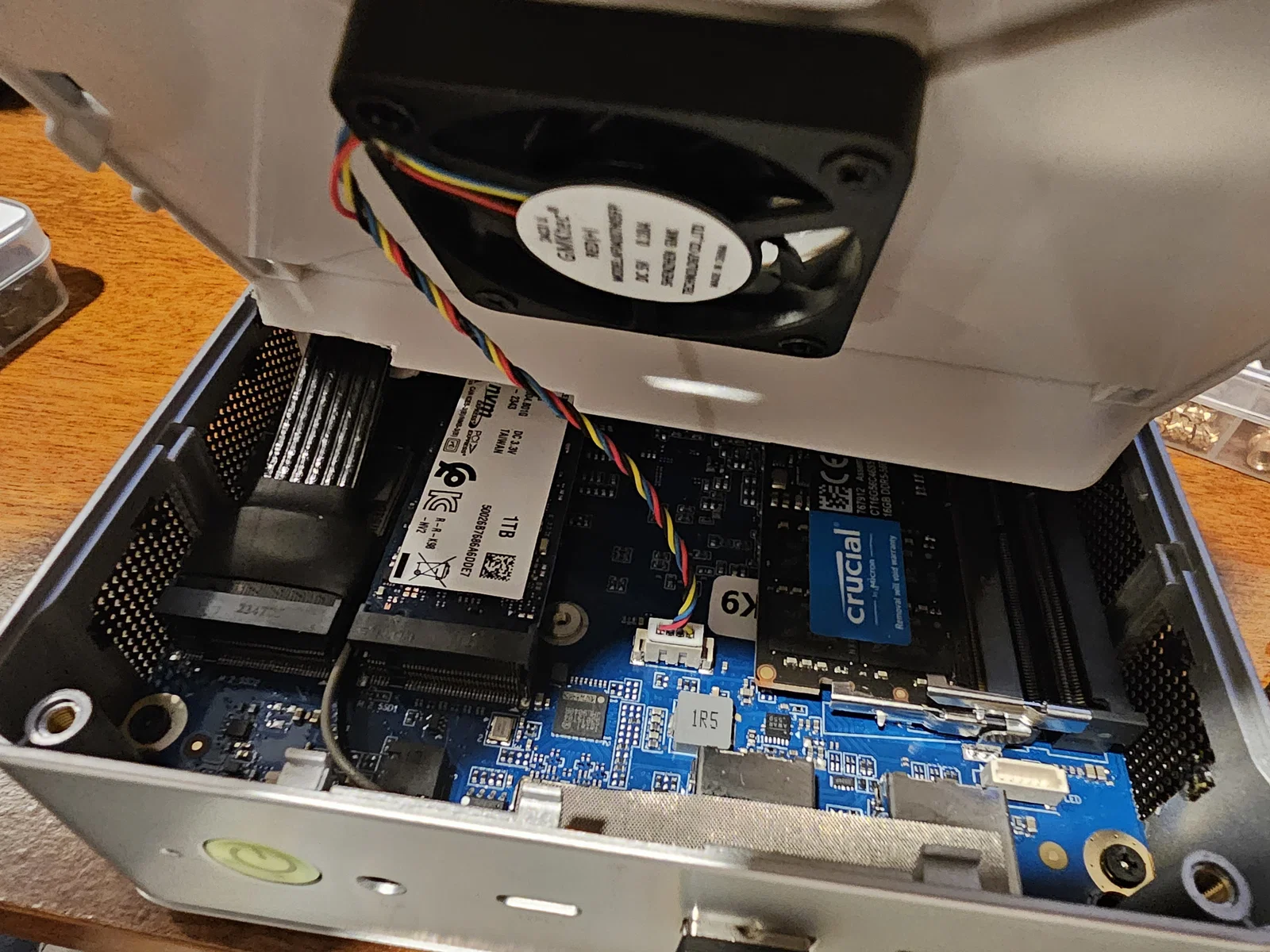

Có thể sau này mình sẽ làm thêm một cái cover để che phần card capture. Mình cũng rất muốn gắn thêm fan splitter và thêm một quạt nữa trong tương lai. (quạt stock cho khu vực SSD/RAM là quạt 5V 40mm x 10mm) Card capture chạy lên nóng khá nhiều nên có thêm quạt thứ hai sẽ hợp lý hơn.

Kể chuyện chút:
Có thể bạn sẽ hỏi, sao lại chọn K9? Đơn giản thôi! Máy được ship với dòng Core Ultra mới, khác với đời trước là có iGPU Arc tích hợp và hỗ trợ encode/decode AV1 bằng phần cứng. Vậy nên nó cực kỳ hợp để capture framerate cao. Ban đầu mình định dùng Intel gen 12 hoặc 13 vì một số CPU mobile có iGPU Iris Xe với tối đa 96 Xe cores, cũng là một lựa chọn rất ổn. Lúc đầu mình còn tính mod một laptop business của HP hoặc Dell để nhét card capture vào, vì nhiều mẫu có 2 khe M.2 PCIe. Sau đó mình phát hiện GMKtec đã bán sẵn bản Core Ultra 5 125H—không hẳn đúng model mình muốn nhất nhưng lại là thứ đang có hàng dễ mua. Giờ SSD dung lượng lớn hơn rồi nên chuyện này cũng không còn bất tiện. Nó rất hợp để streaming, với 2 cổng LAN 2.5Gig nên linh hoạt đủ kiểu.
