Xe F1 - Mẫu Snap-Fit

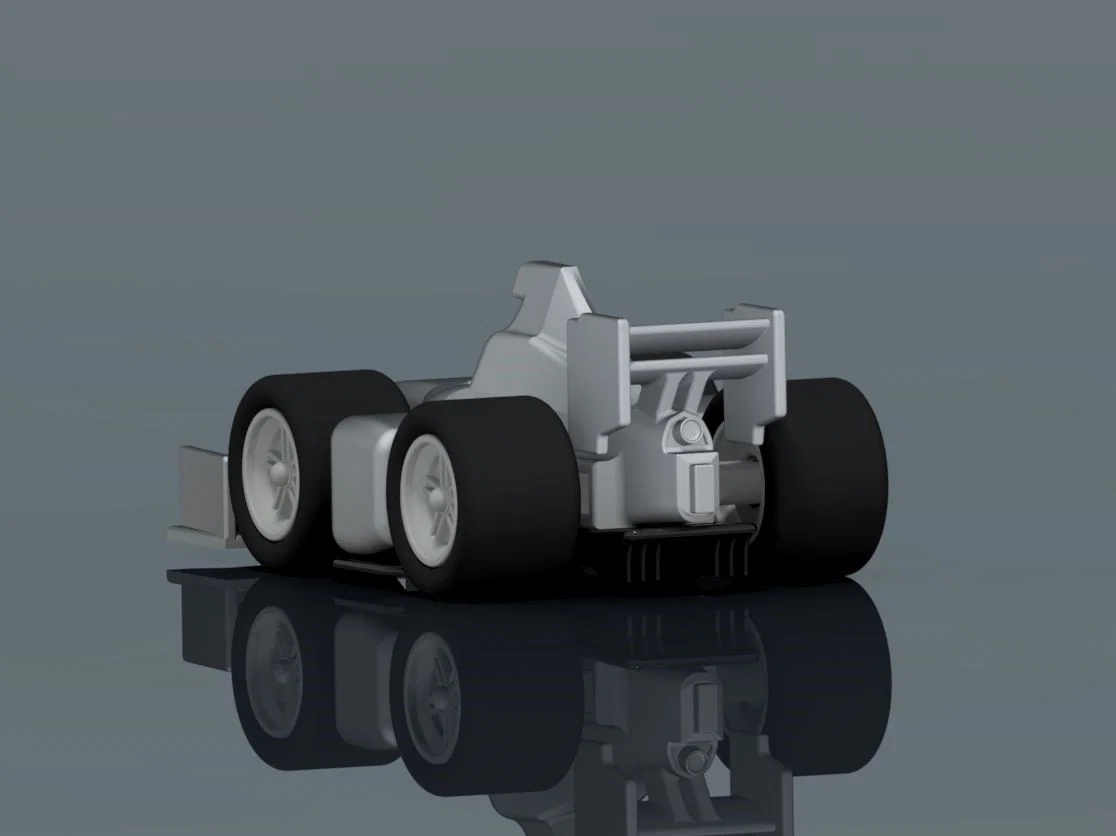

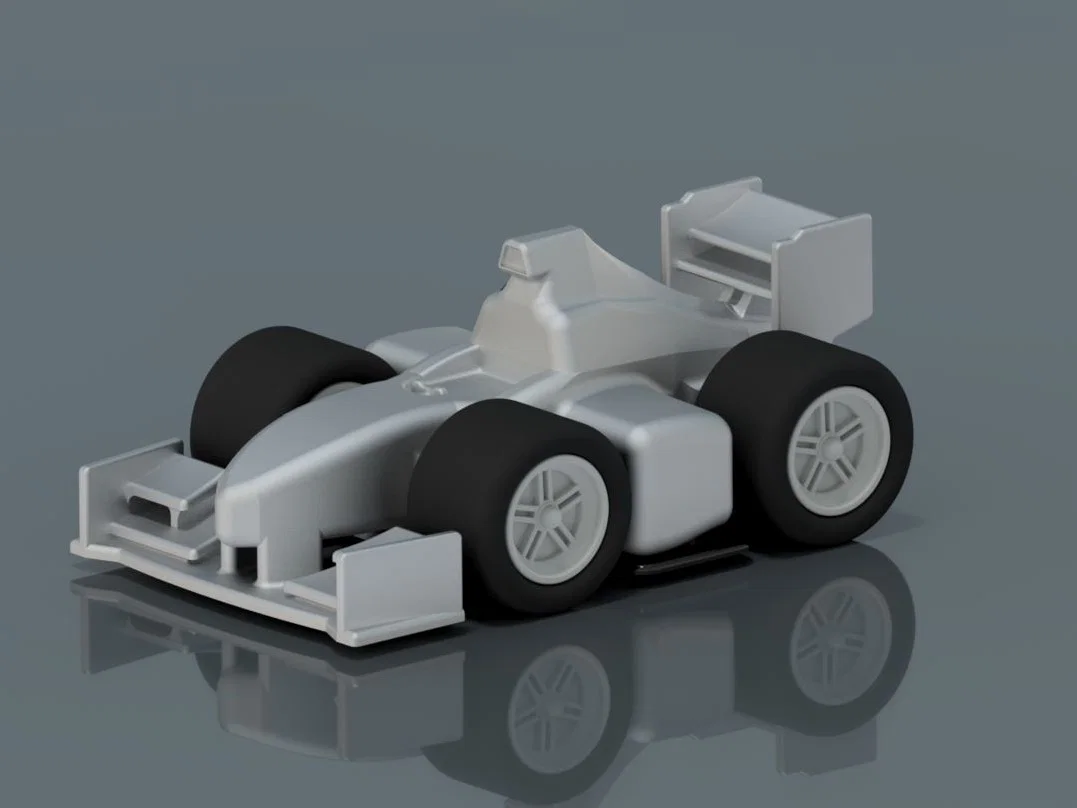

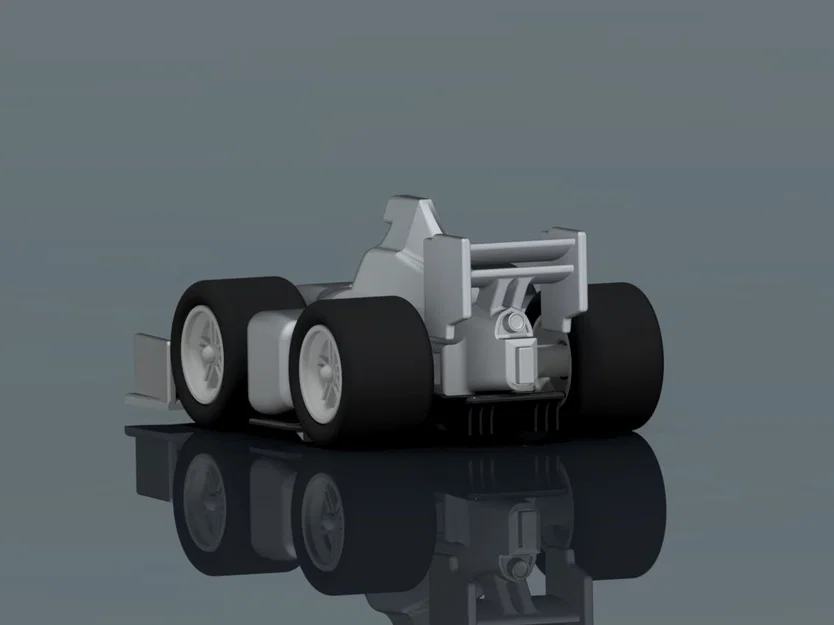

Đây là mẫu xe F1 mình in 3D hoàn toàn, gồm nhiều phần ghép khớp (interlocking) với nhau. Xe được làm theo phong cách hoạt hình (animated-style), giống như các mẫu trong cartoon F1 “Tooned”.

Mẫu này có 2 kiểu bánh xe để bạn chọn:

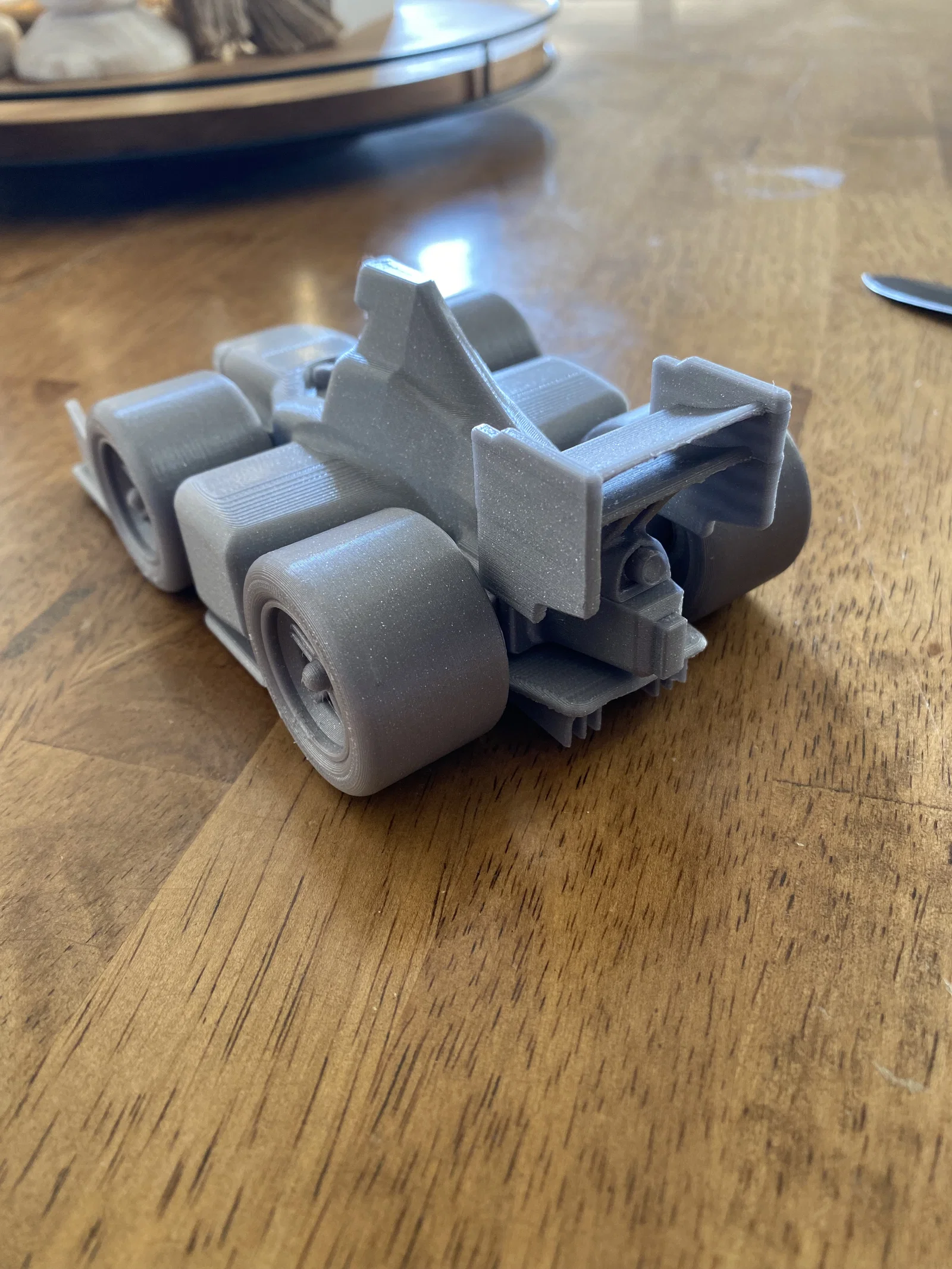

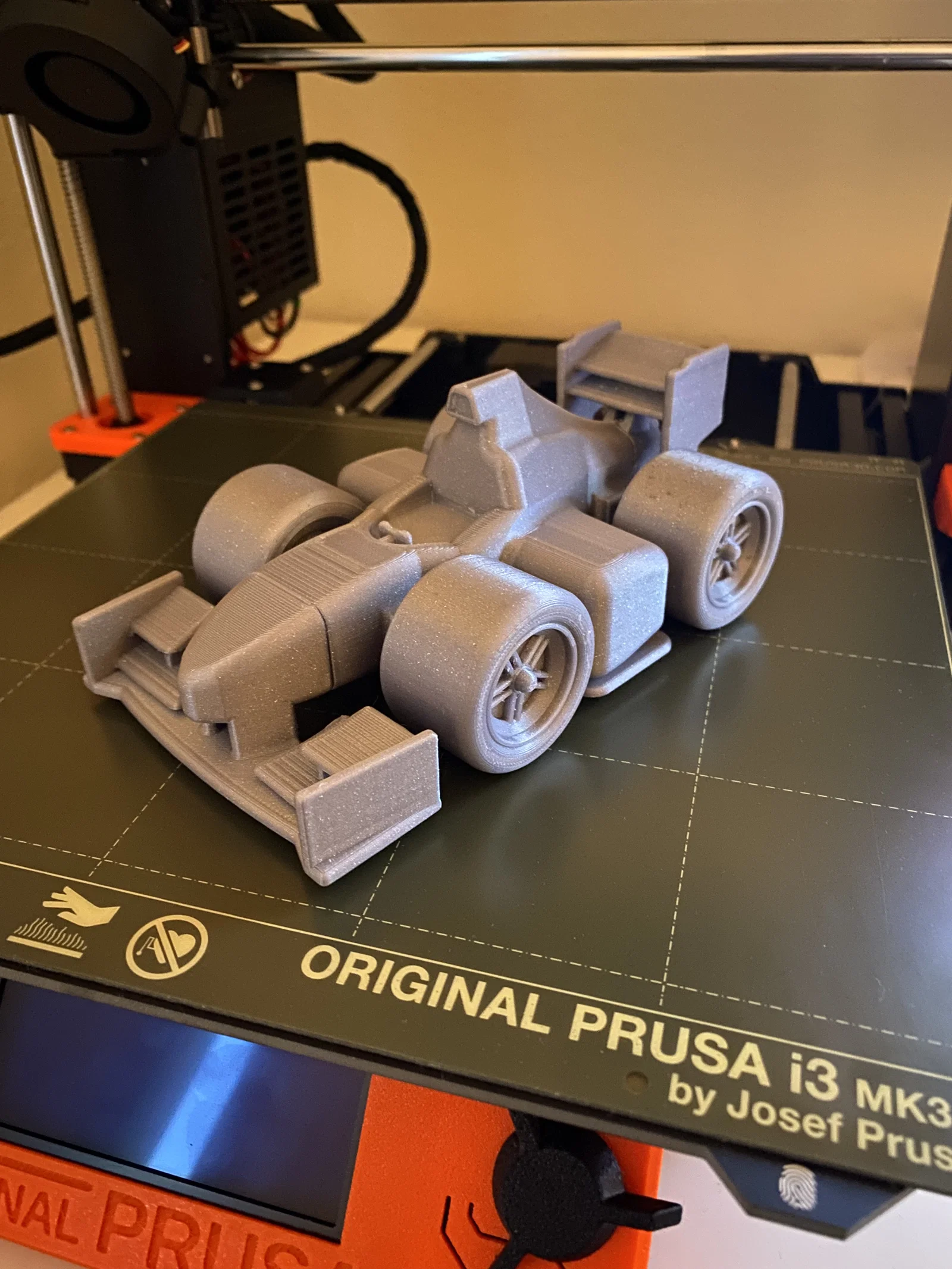

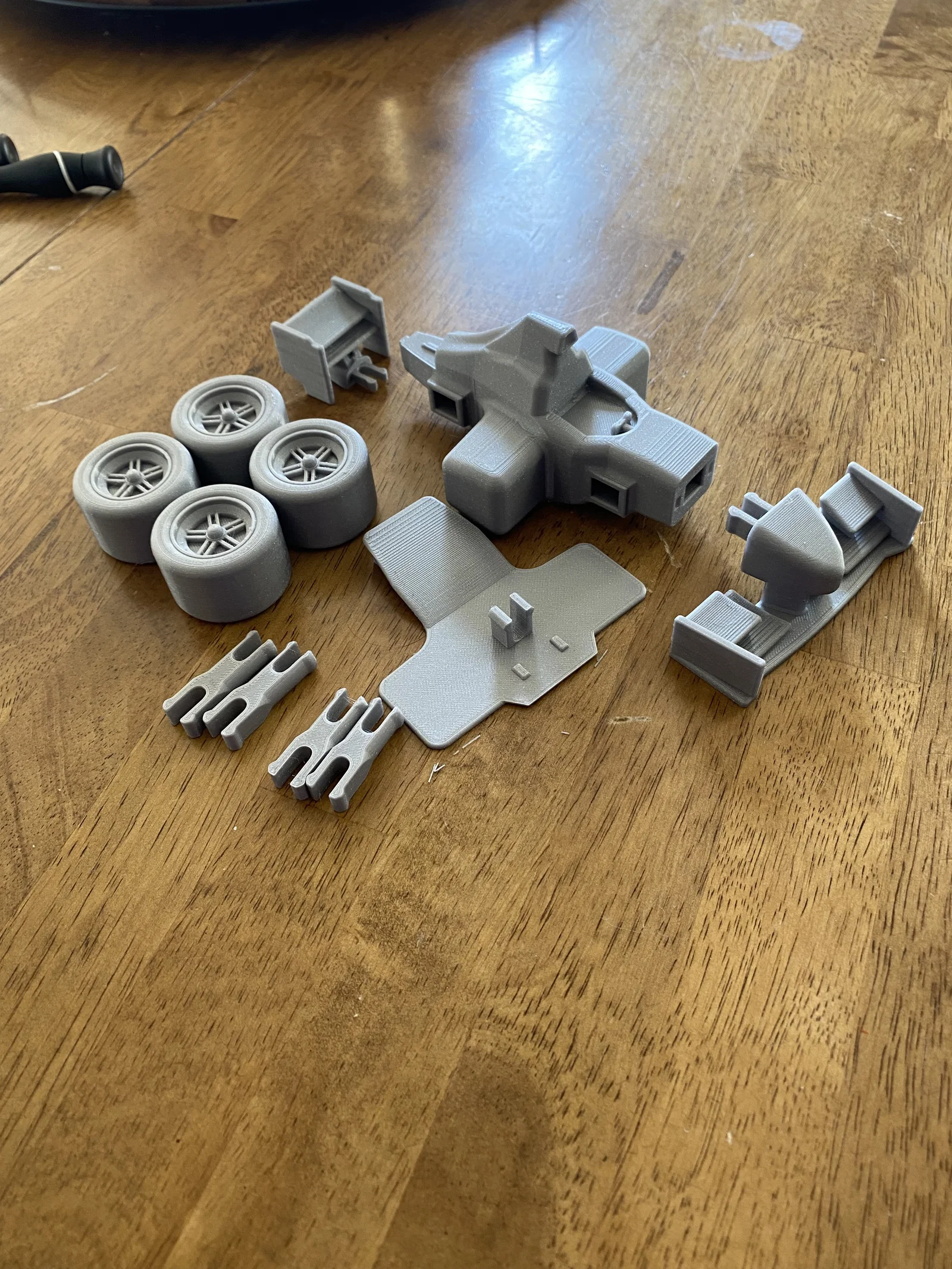

• Kiểu 1 là bánh tiêu chuẩn, in một khối (one-piece) như trong ảnh 3-5 và được ghi là ‘SOLID WHEEL’ trong file STL và file in.
• Kiểu 2 là lốp TPU gồm 2 phần. Kiểu này cần in ‘WHEEL HUB’ bằng PLA hoặc PETG và in ‘WHEEL RUBBER’ bằng TPU.
  • Vật liệu TPU dùng để test là Ninja Flex. Mình nghĩ các hãng khác cũng ổn, chỉ cần tinh chỉnh lại print settings một chút.

Printing

**Lưu ý chung: Khi dựng mẫu xe mình dùng kích thước không theo hệ metric (bài học rút kinh nghiệm). Vì vậy lúc import STL vào PrusaSlicer, nhớ chọn chuyển đổi kích thước sang metric.

Khi in ‘SOLID WHEEL’, ‘WHEEL HUB’, & ‘WHEEL RUBBER’, mình khuyên dùng g-code đi kèm vì đã được set theo các thông số mà mình thấy cho kết quả ổn nhất.

Infill:

15-20%

Filament:

PLA hoặc PETG

TPU cho ‘WHEEL RUBBER’

Quality:

0.15mm

0.10mm cho ‘SOLID WHEEL’ & ‘WHEEL HUB’

Supports

**Lưu ý chung: Dùng ‘Snug’ trong support settings để giảm supports dư không cần thiết.

Một số phần sẽ cần supports, ví dụ:

• FLOOR
• FRONT WING
• BODY
• REAR WING
• SOLID WHEEL / WHEEL HUB

Với ‘BODY’, KHÔNG thêm supports bên trong các điểm khớp snap. Làm vậy sẽ giảm dung sai lắp (fit tolerances) và có thể khiến phần đầu đực (male ends) không lắp vô được. Máy in của bạn nên bridge được đoạn này.

Với ‘SOLID WHEEL’ & ‘WHEEL HUB’, KHÔNG thêm supports bên trong điểm khớp snap. Thay vào đó, hãy ép (enforce) một vòng support nhỏ ở phía ngoài của phần khớp cái (female snap connection). Nhớ dùng ‘snug’ cho supports.

Với các đầu snap-fit dạng đực (FRONT WING & REAR WING), sẽ cần supports. Phần này gỡ ra dễ, và thường không cần hậu xử lý thêm.
