Vỏ bảo vệ thông gió cho bảng điều khiển FLYLED Strobe

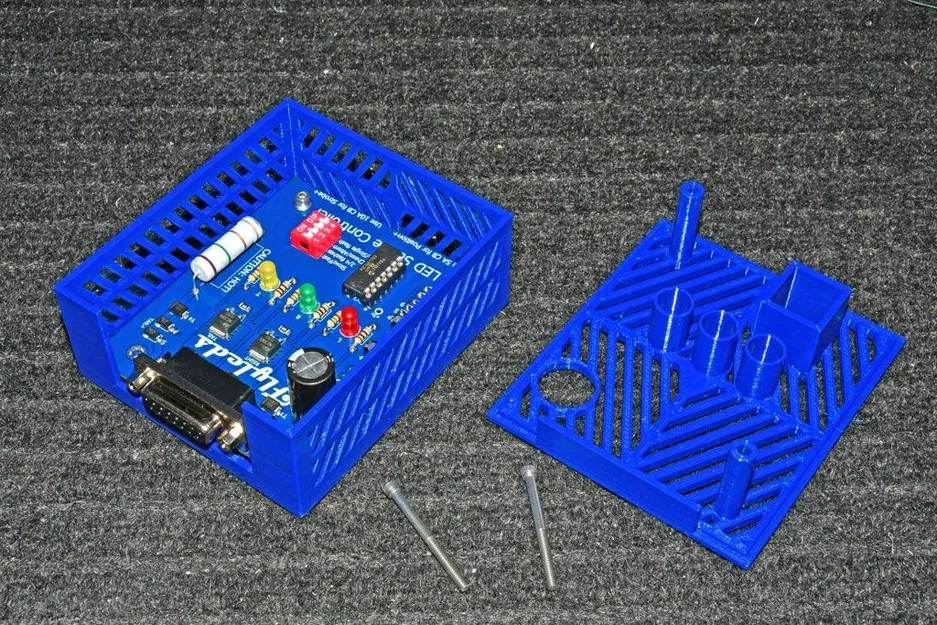

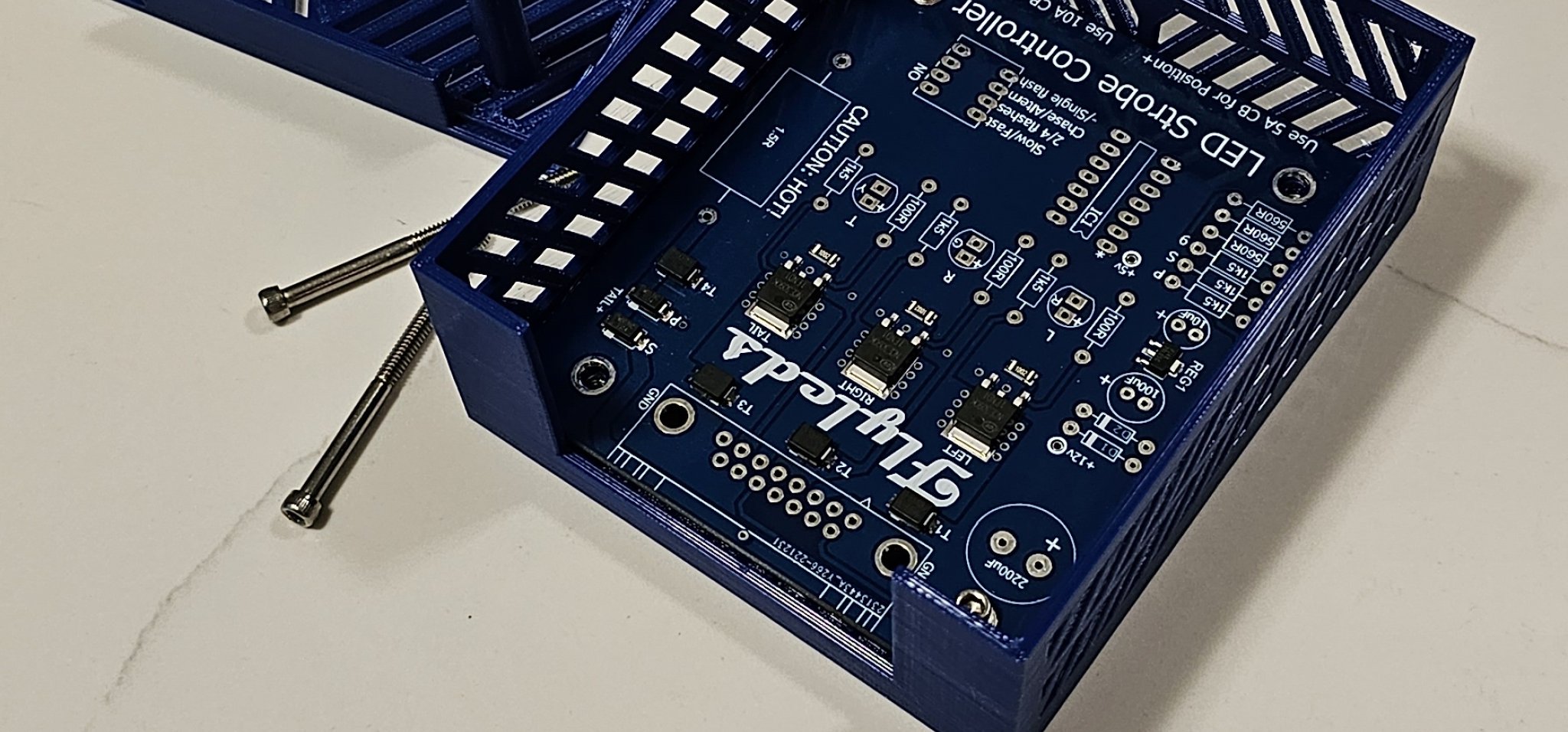

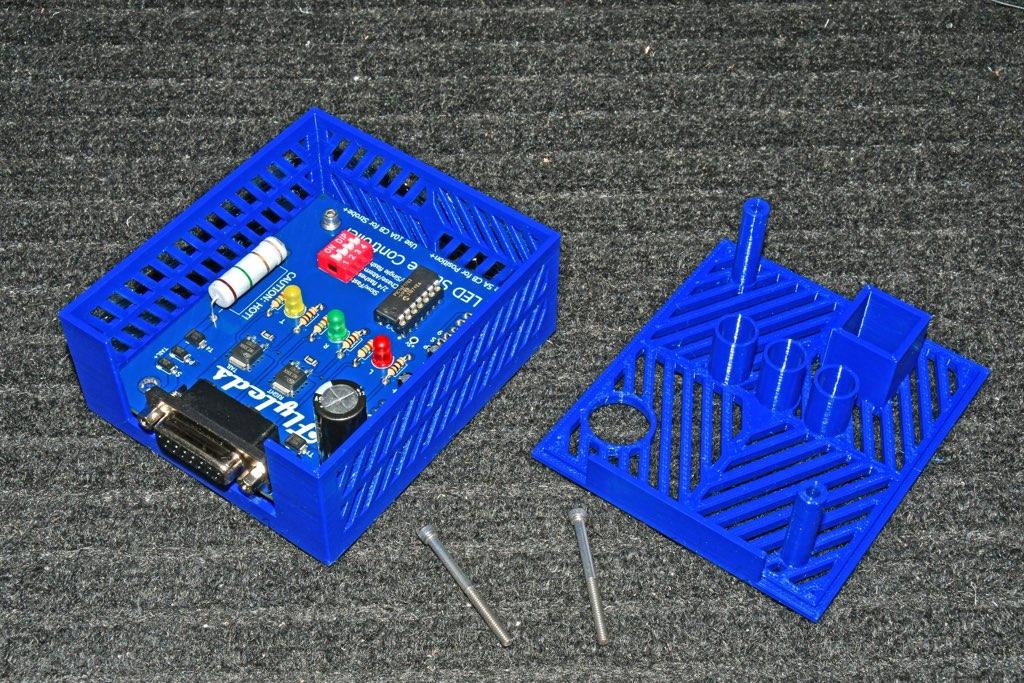

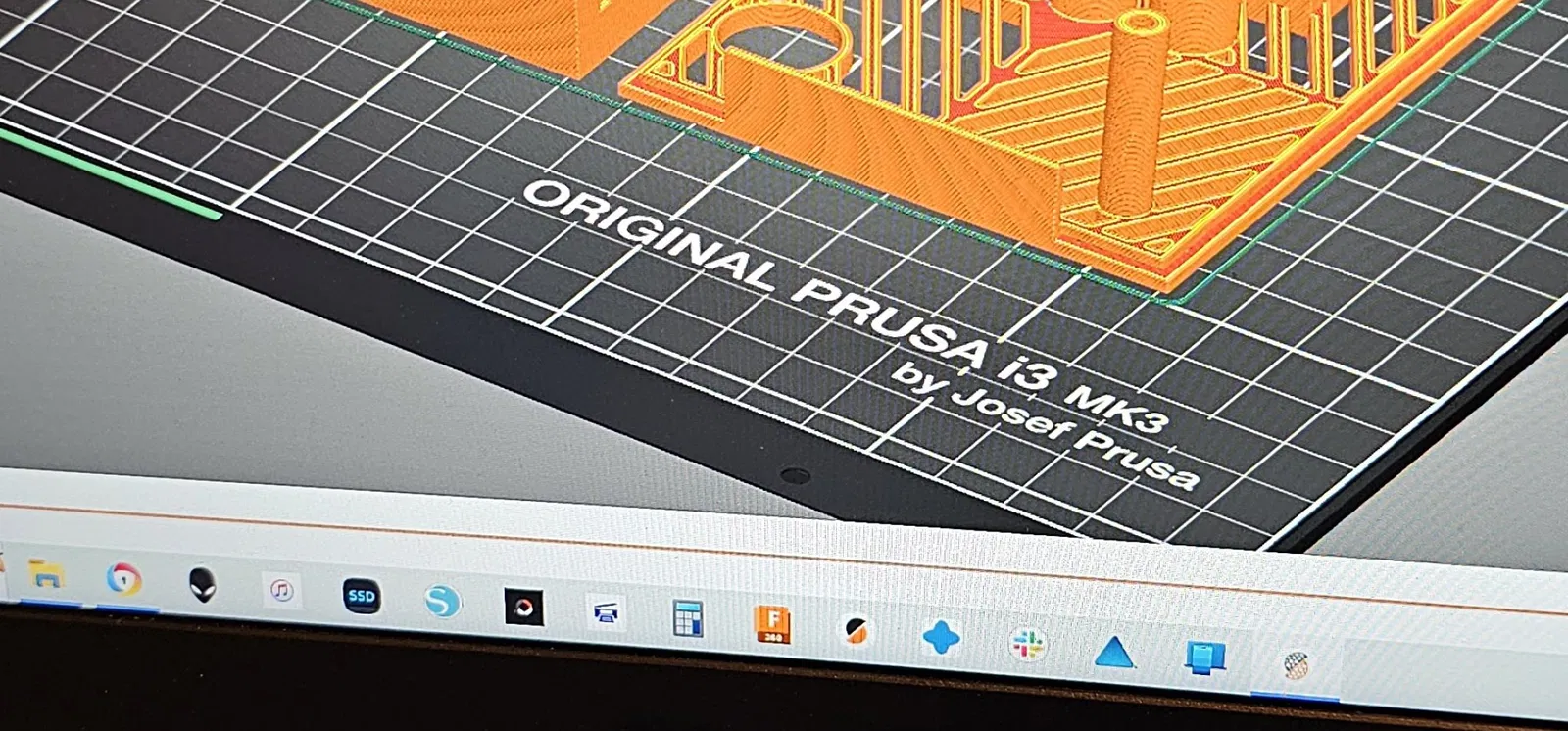

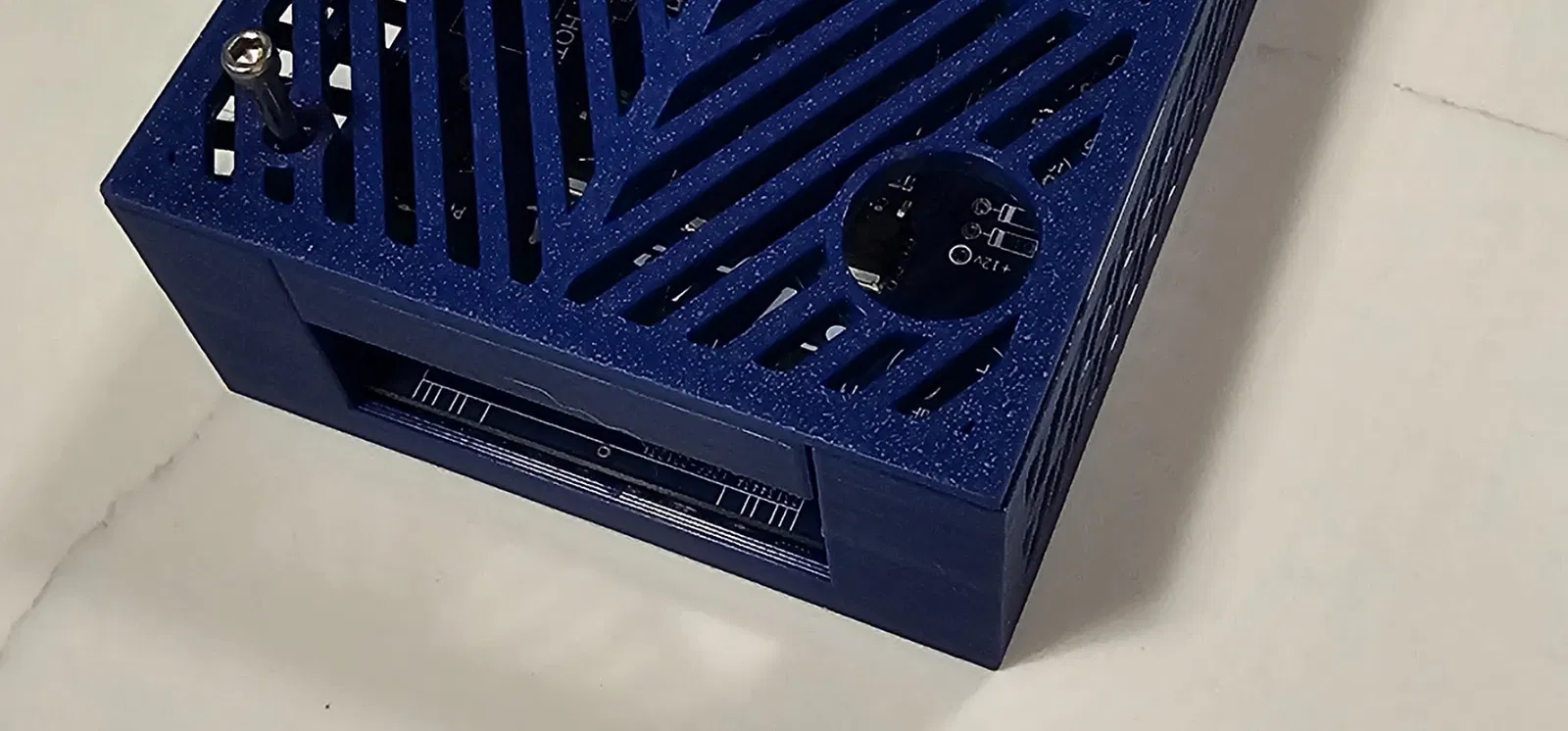

Tôi đã làm cái này cho RV-8 của một người bạn, sau khi phát hiện rằng một cái vỏ mà anh ấy tìm thấy cho bảng điều khiển gốc quá nhỏ. Cái này vừa vặn với bảng hiện tại từ FLYLED (bảng màu xanh) và được in trên máy Prusa Mk.3s của tôi bằng PETG với cài đặt độ dày 0.30 mm. Tôi đã thêm một khoảng dừng vào Gcode ở độ cao 4.40mm để chèn bốn đai ốc 4-40 cho các vít gắn vào. Có bốn lỗ ở đáy cách nhau 50 x 50 mm cho các vít 8-32, và hai vít ngắn 4-40 gắn bảng vào chính đáy. Hai vít 4-40 cuối cùng gắn nắp vào đáy. Tôi không nhớ chính xác chiều dài của các vít 4-40, nhưng tôi biết rằng tôi đã phải cắt ngắn những cái dài hơn khoảng 9 mm từ chiều cao mà tôi bắt đầu. Nắp có ba “ống” để dễ dàng nhìn thấy các LED màu đỏ, vàng và xanh lá cây cũng như một lỗ phía trên tụ điện để nếu nó nổ, nó sẽ thoát ra qua lỗ ở trên. Cũng có một “tấm chắn” hình vuông bằng nhựa phía trên các công tắc dip để chúng có thể được thay đổi sau khi gắn, nhưng “tấm chắn” sẽ giữ cho bụi bẩn không rơi xuống khu vực đó. Trước khi gắn, hãy chắc chắn rằng các chân và hàn ở mặt sau của bảng được giữ chặt và ngắn nhất có thể để tránh bảng bị ngắn mạch với các vít gắn đầu phẳng 8-32.
