Nắp che lỗ thông gió tròn (FreeCAD, parametric, Lüftungsgitter)

Nắp che lỗ thông gió tròn

Mình thấy có vài file OpenSCAD khá ổn, nhưng lại không đúng cái mình cần. Đặc biệt là không có lỗ để bắt ốc cố định. Vậy nên mình làm cái này bằng FreeCAD.

Nếu bạn cần kích thước cụ thể mà không rành FreeCAD lắm, cứ nhắn mình nha!

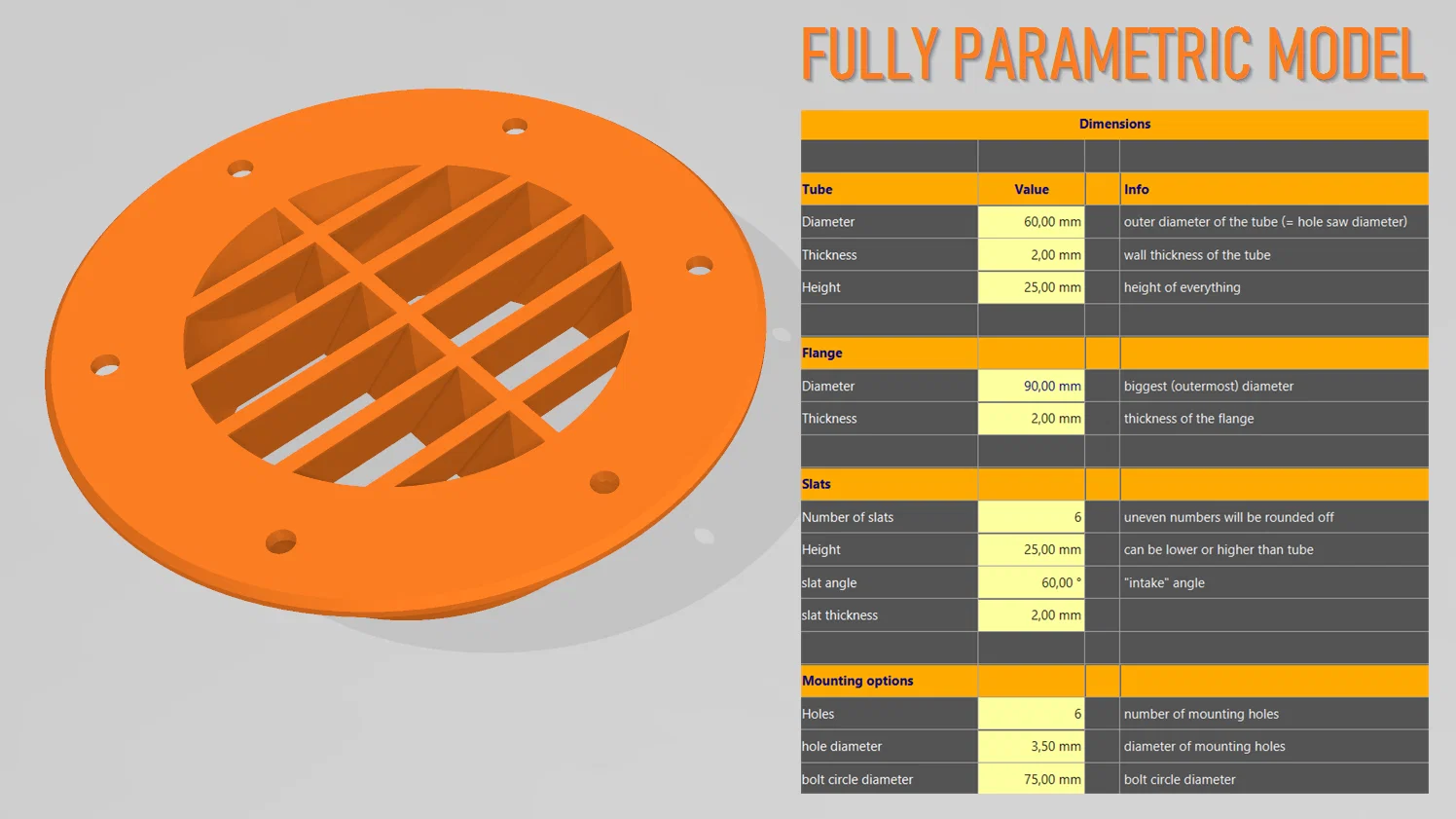

Cứ chỉnh file FreeCAD theo ý bạn. Chỉ cần double click vào cái table (mục cuối trong feature tree) rồi sửa thoải mái.

Nếu bạn không thích lỗ bắt ốc hoặc phần chamfer (hoặc cả phần support cho các lá/slats nữa!) thì chỉ cần right-click vào feature đó rồi bấm “suppress”.

Mẫu này có hữu ích với bạn không?

Đừng ngại bấm ❤ để ủng hộ nha. Mình lúc nào cũng vui khi nhận được phản hồi ở mục 🗩 comment. Nếu bạn gặp vấn đề khi in file của mình: cứ để lại ở phần comment luôn!

File được cung cấp

Mình thích có CAD “xịn” khi tải đồ của người khác. Nhiều người chỉ đưa mỗi file .STL. Mấy file đó thì gần như không hữu ích nếu muốn chỉnh sửa thêm hoặc đổi nhanh kích thước. Nên mình sẽ cung cấp cho bạn các file sau:

Định dạng

Có kèm?

Mô tả

STL

✓

-

STEP

✓

Version 214

FreeCAD

✓

LinkBranch

Cập nhật

• 2024-07-26: Thêm các biến thể đường kính ống từ 30 đến 100mm, tăng theo bước 10mm
• 2024-07-14: Upload V0

Có dễ làm/lắp ráp không?

Không cần lắp ráp. Phần ren đã chừa clearance +0.2mm, nên sẽ chạy ổn thôi. Dù vậy vẫn cần máy in đã được calibrate cho chuẩn!

Mẫu này đã hoàn thiện chưa?

yes

Thiết lập in

Dưới đây là vài hướng dẫn chung để in mẫu này.

Rafts: Không cần

Supports: Không cần

Resolution: 0.2 … 0.4

Infill: 100%

Filament: PLA, PETG, ABS, ASA, …

Ghi chú: Nếu dùng mấy nắp thông gió này ngoài trời, nên dùng filament bền như ABC, ASA, PETG
