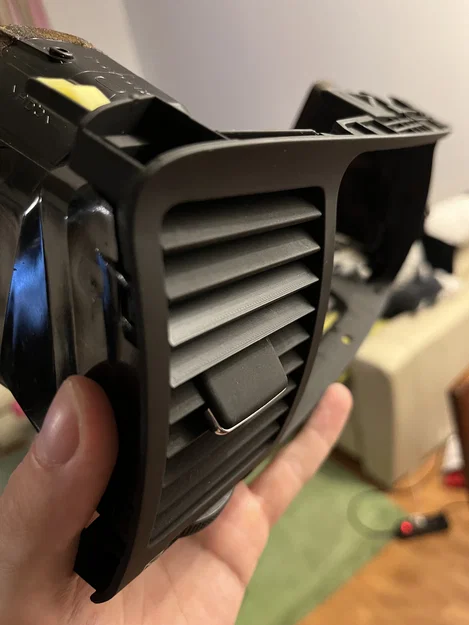

Lá cửa gió điều hòa thay thế cho Toyota Corolla (E12/E120)

Air Vent Outlet Blade Replacement Part

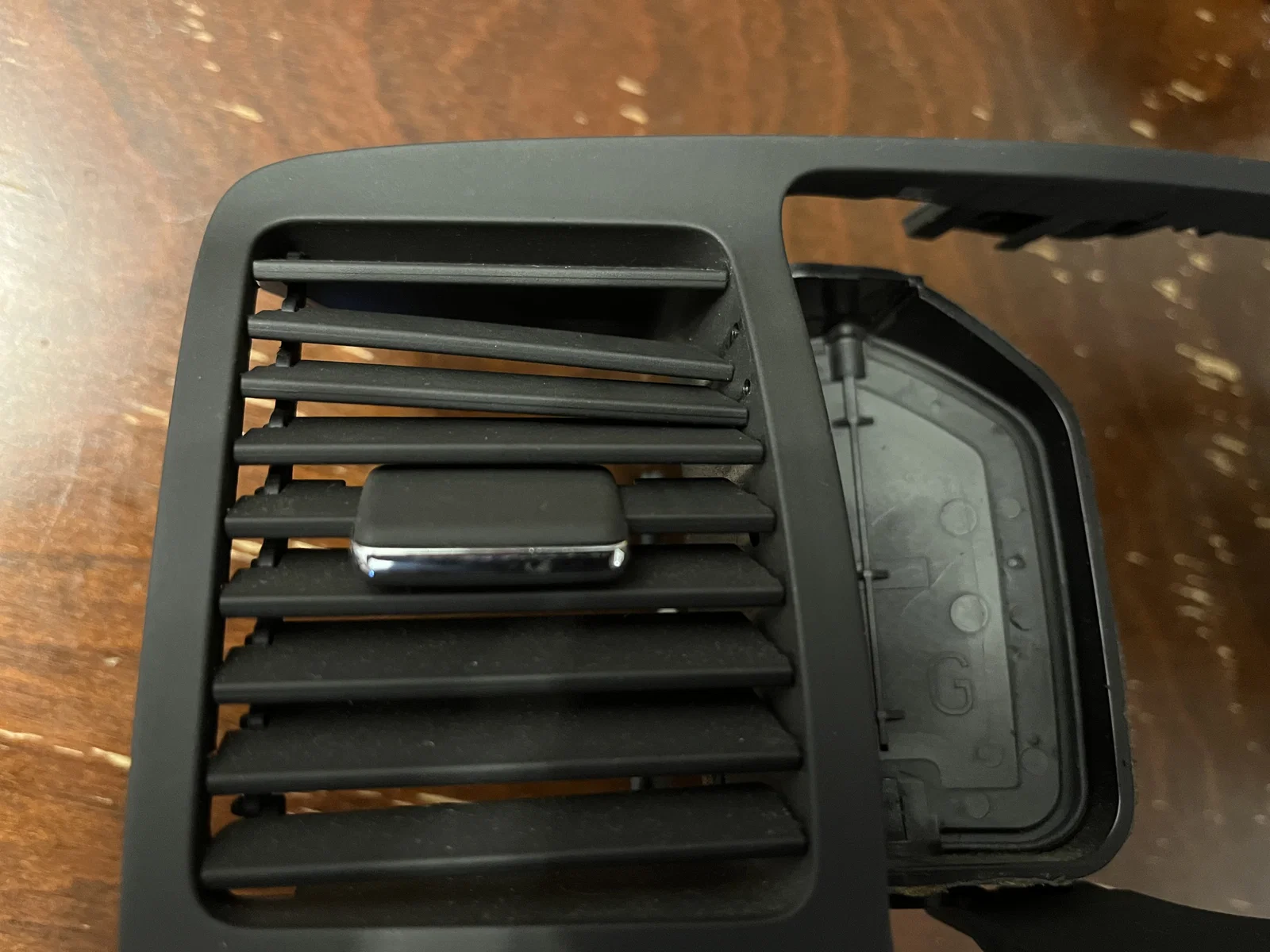

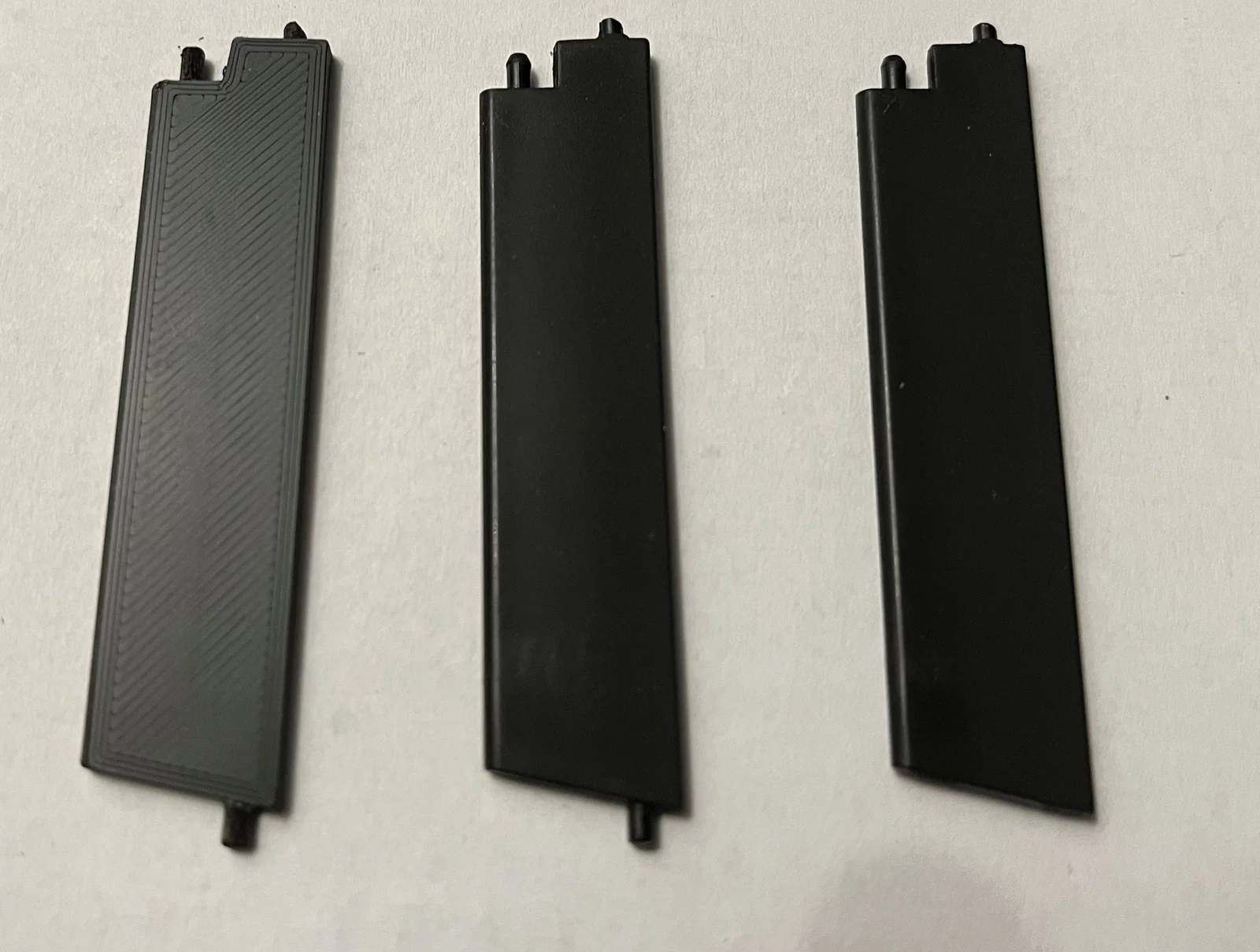

Mình có chiếc Toyota Corolla đời 2005, chủ trước hay gắn điện thoại lên các lá gió (AC air vent blades) nên làm gãy mất 2 lá. Mình không tìm thấy chỗ nào bán riêng lá gió, mà thay nguyên cả cụm cửa gió thì không kinh tế, nên mình quyết định tự thiết kế lá gió để thay cho các lá bị gãy.

Tương thích với các xe/mẫu sau

• Toyota Corolla e12/e120

In 3D

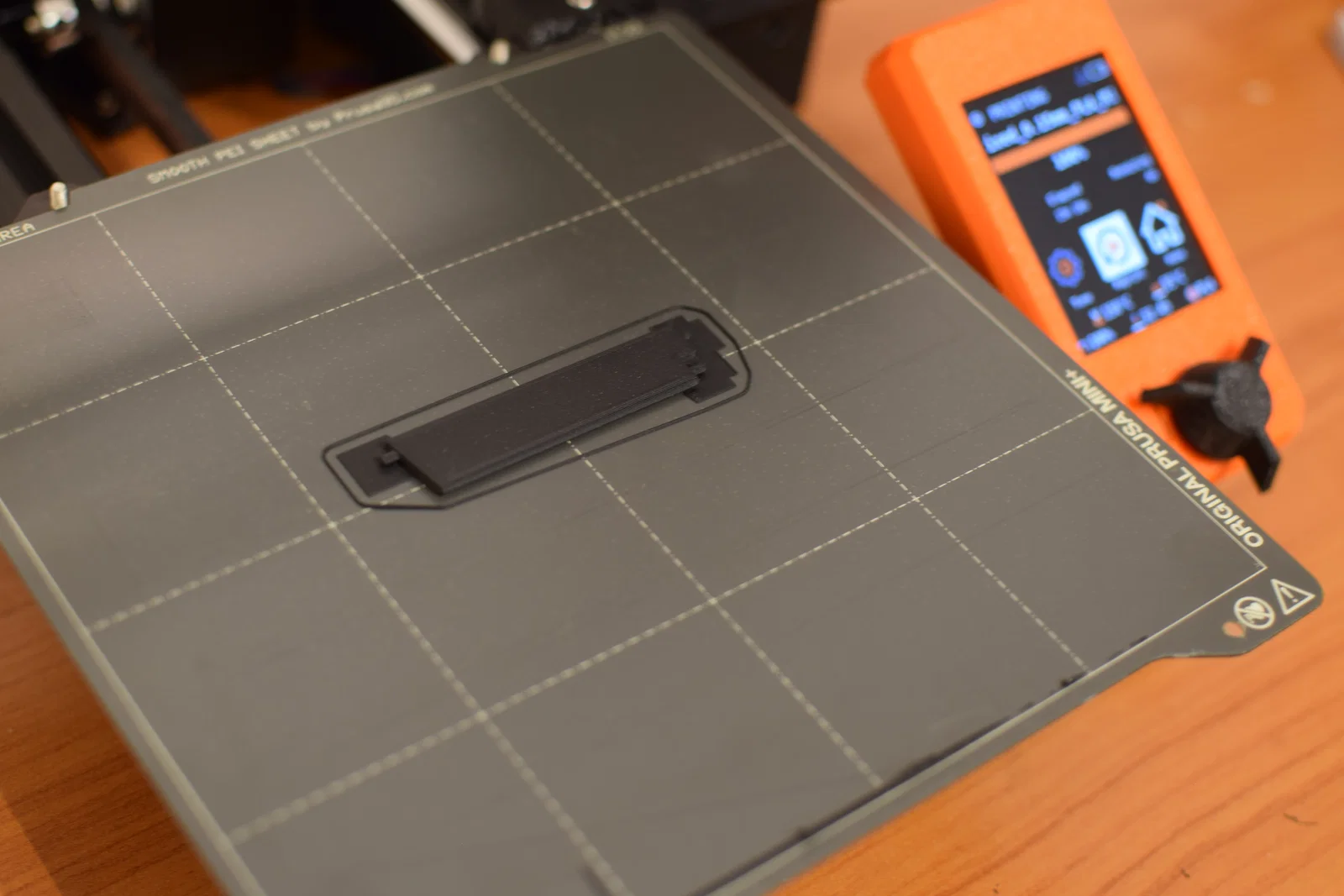

Mình dùng eSun matte Black PLA, màu khá sát với màu zin. Nếu dùng lâu dài thì mình khuyên nên in bằng ABS vì PLA có thể bị biến dạng vào mùa hè. Mình in theo chiều nằm ngang và bật support vì phần chốt (pins) tạo ra một chút overhang.

Cũng có thể in theo cạnh phẳng. Trường hợp này chắc chắn cần support và có thể phải bật thêm brim để bám bàn in (bed adhesion) tốt hơn.

Thay lá gió

Việc thay lá gió chỉ làm được từ phía sau, nên cần tháo bung (popped out) khung ra trước. Cách làm:

1. Nạy các nắp nhựa phía trên cần số. Có thể dùng dụng cụ nạy (splunger) để hỗ trợ

2. Nạy núm xoay ở giữa ra và tháo con ốc philips bên dưới nó

3. Giờ có thể tháo rời cả cụm panel điều hòa (AC panel), bên trong che 2 con tán (hex nuts) 10mm đang giữ khung.

4. Tháo 2 con tán xong thì có thể kéo/bung khung ra

5. Tháo cụm radio, lúc này khung sẽ rảnh

6. Tháo phần lưng (mặt sau) của khung để tiếp cận các lá gió
