Ender 3 v3 CoreXZ - Kẹp Dây (Cable Clips) Gắn Trên & Bên Hông

Tác giả exthemax

Lượt tải
230
Lượt thích
32
Lượt coi
1.109

File 3 66,6 KB

  • Ender3v3_CoreXZ_Cable_clips_Side_1776842489.stlSTL · 29,6 KB
  • Ender3v3_CoreXZ_Cable_clips_Top_v2a_1776842490.stlSTL · 17,4 KB
  • Ender3v3_CoreXZ_Cable_clips_Top_v1c_1776842491.stlSTL · 19,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Mình cần vài cái cable clips chuyên dụng cho Ender 3 v3 CoreXZ để đi dây cho bộ đèn LED gắn phía trên và dây của filament runout sensor.

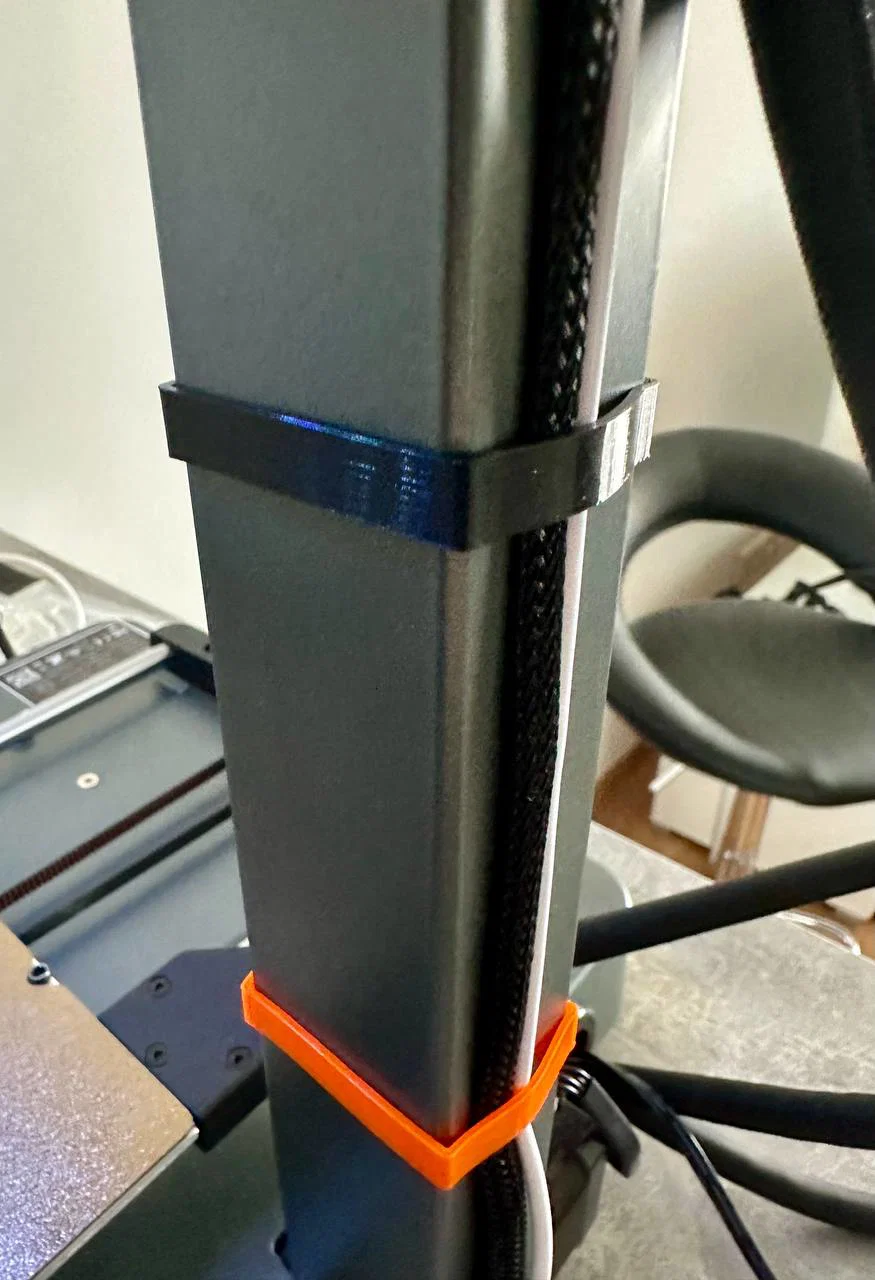

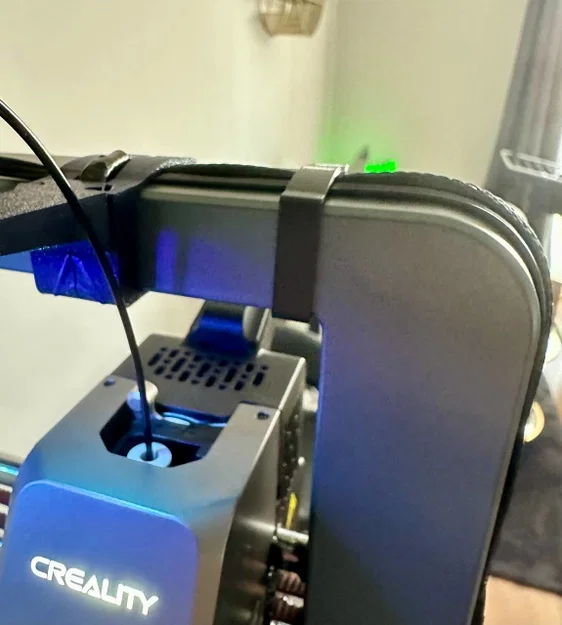

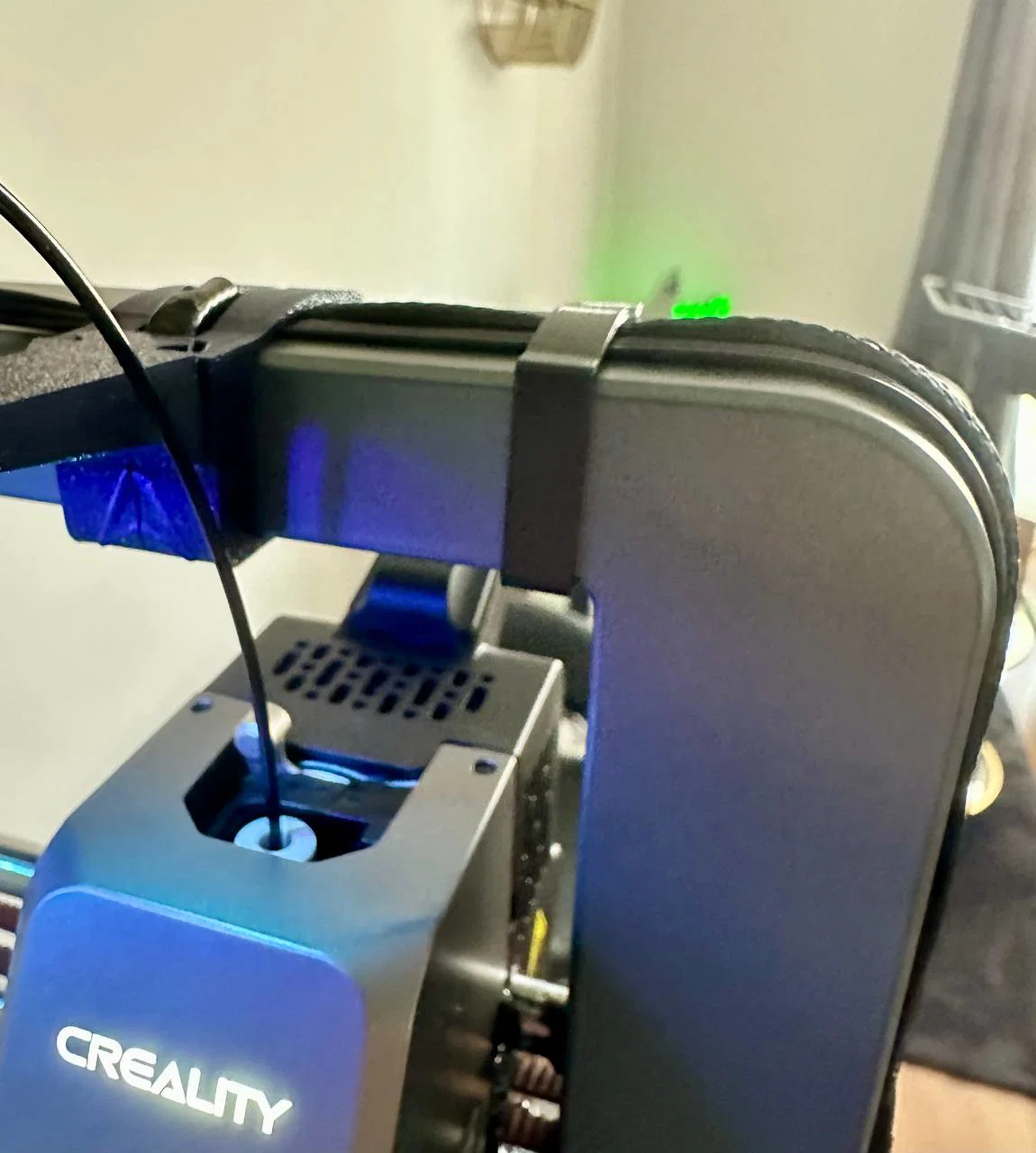

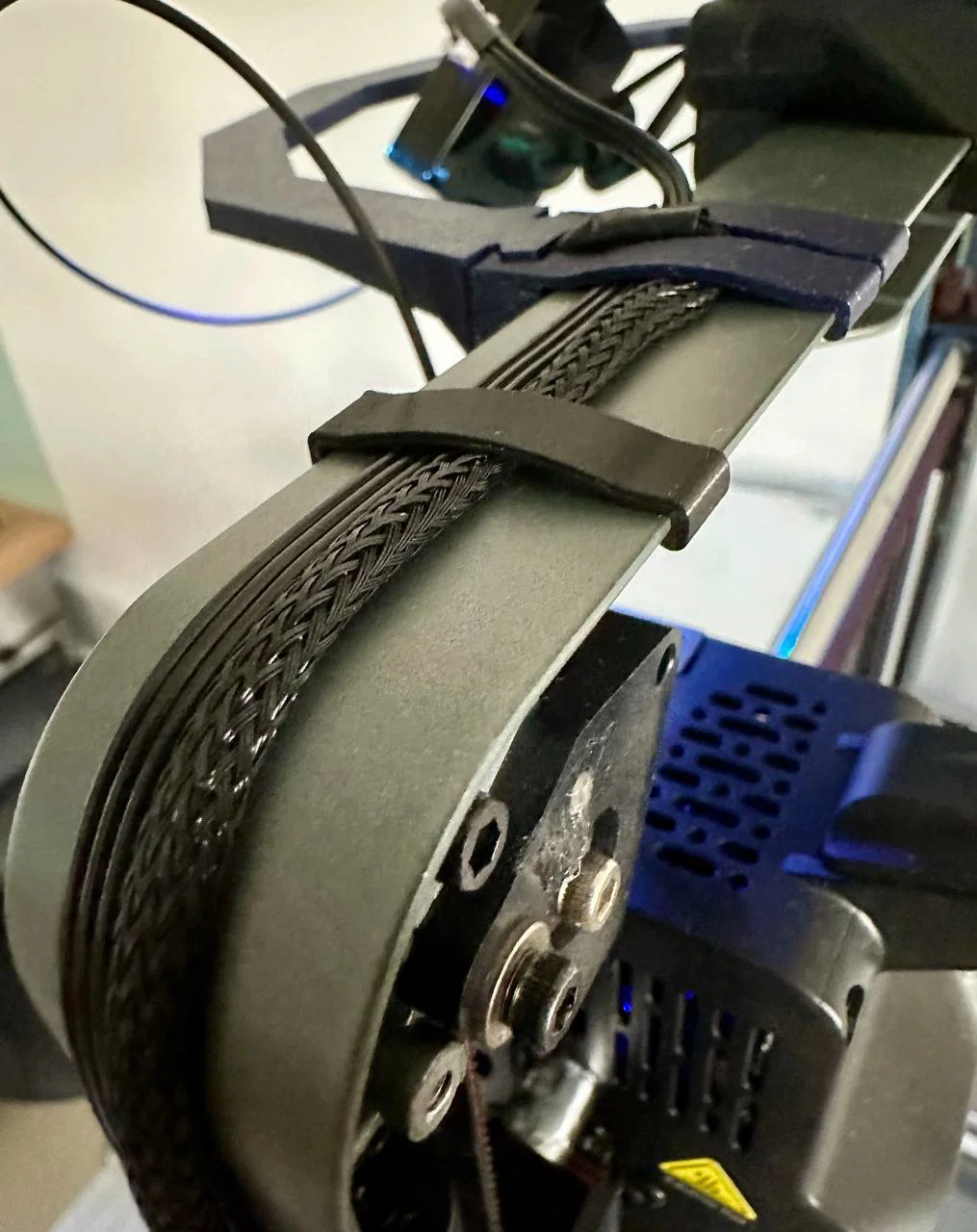

Móc clip từ phía sau rồi ấn xuống ôm qua sợi cáp và tay máy của printer, nó sẽ tự kẹp vào đúng vị trí. Xem hình để tham khảo.

Để tháo clip: chỉ cần ấn xuống từ phía trước và làm ngược lại các bước lắp.

Bạn có thể dùng cùng một bản in cho cả hai bên của máy.

Không cần support, không cần brim, không cần gì hết.. cứ print y như vậy. Ender 3 v3 in cái này dưới 5 phút mà không bị vấn đề elephant foot.

Layer height 0.2mm, mình in bằng PLA+ nhưng PETG có thể sẽ tốt hơn.

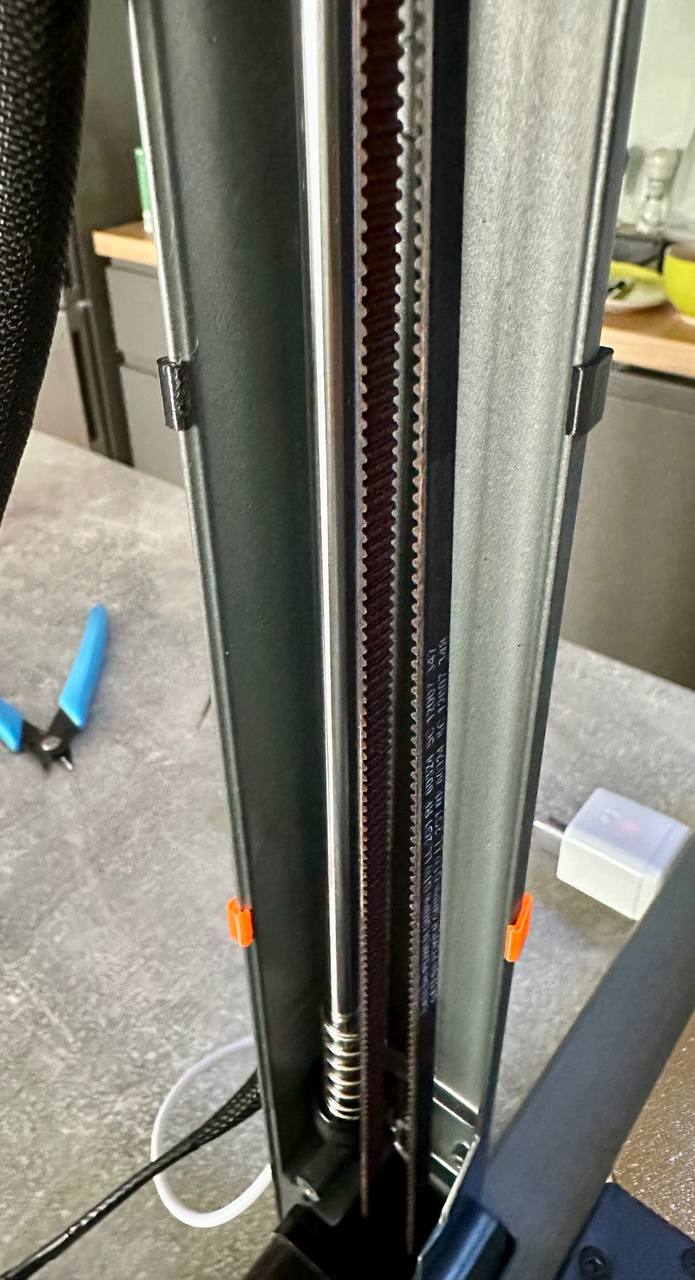

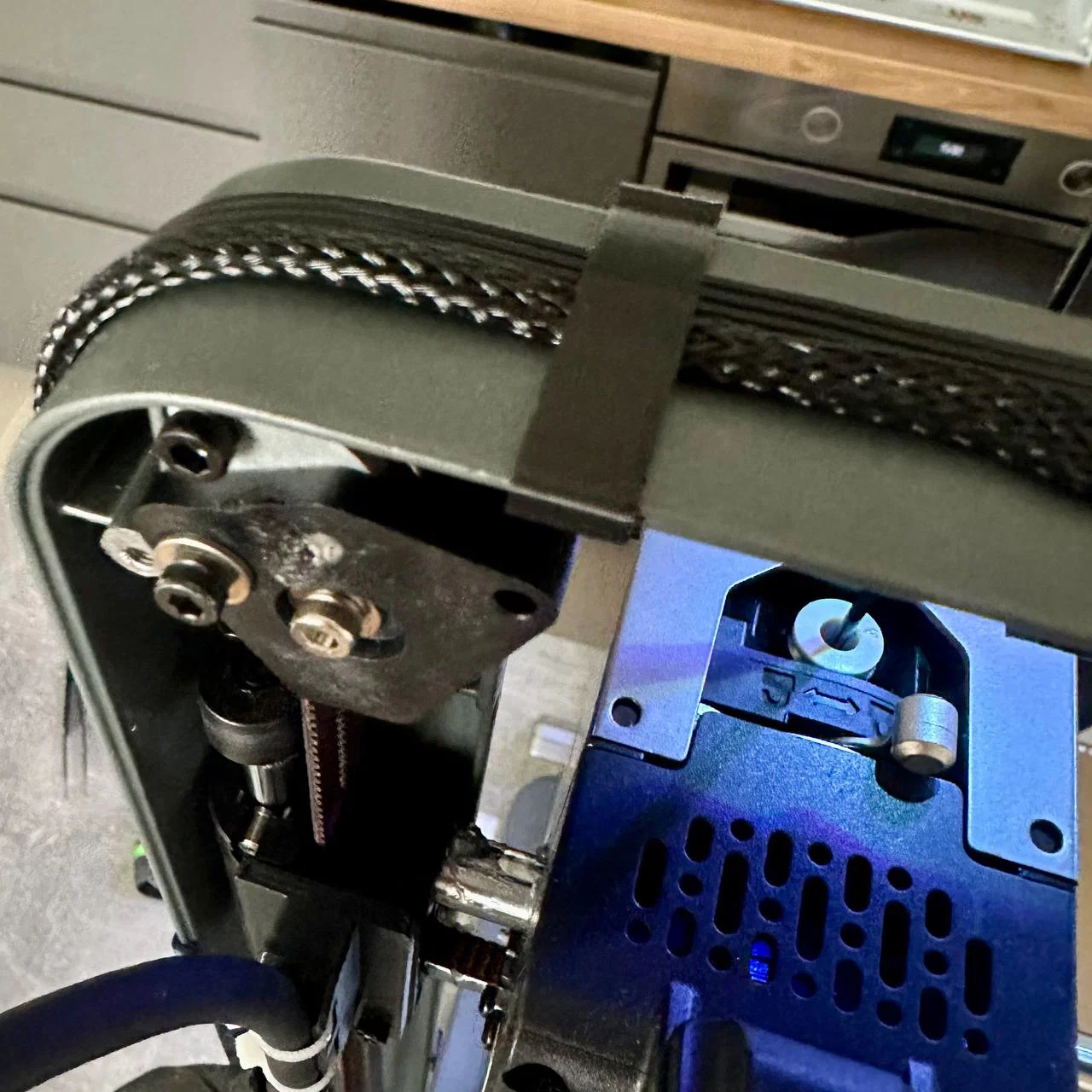

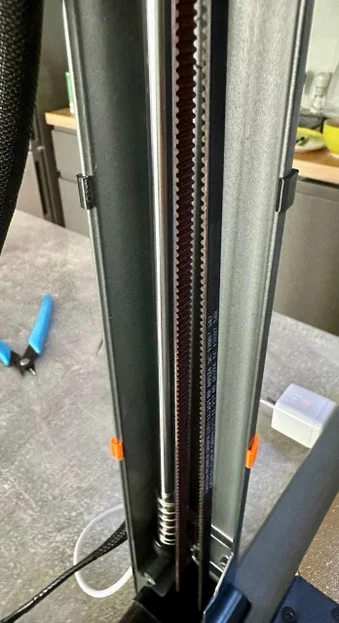

CẢNH BÁO! Clip gắn bên hông nằm rất gần cơ cấu của nozzle head.

Khi vận hành bình thường thì vẫn đủ khoảng hở (clearance) giữa head và clip.

NHƯNG nếu bạn di chuyển head bằng tay theo trục X, nozzle head có thể bị đưa sát về hai bên và va/crash vào clip khi di chuyển theo trục Z.

Nhắc trước để bạn cẩn thận nếu muốn kéo head bằng tay.

Với mình thì chạy hoàn hảo, bạn dùng là tự chịu rủi ro (:

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
66,6 KB
File lớn nhất
29,6 KB
