Để đơn giản hóa việc lắp ráp, mình chia sẻ các link tới những linh kiện mình đã dùng. Bạn có thể dễ dàng tìm món tương đương trên các shop online bằng cách so hình ảnh / kích thước / mã model.

OLED (dùng cho hộp bản gốc, mình không có model của cái đã chỉnh sửa)

RJ12 (loại tốt, vừa với PCB của Mark)

RCA Socket (12VCC vào và ra)

RCA Male

3.5 mm Socket (TSH30 và thermistor)

3.5 mm male connector 2 poles (thermistor)

3.5 male connector 4 poles (TSH30)

pushbutton 3-6V self resetting momentary

3.5 female connector (cho TSH30)

THST30

EDIT 4 - 2/4/2024

• Chỉnh lại các trụ giữ PCB để tránh bị gãy
• Cải thiện vị trí công tắc
• Thêm nắp thứ hai cho OLED kích thước lớn hơn
• Tinh chỉnh nhỏ

Lưu ý: kích thước OLED khác nhau tùy hãng. OLED mình dùng là 26x26mm, khoảng cách lỗ 22x22 mm (tính tâm lỗ đến tâm lỗ).

Nắp thứ hai đi kèm trong bộ file phù hợp với OLED có kích thước màn hình tối đa 28 x 29 mm và khoảng cách lỗ 24 x 23.5 mm (tâm đến tâm).

Nếu OLED của bạn khác, mình khuyên dùng file .step hoặc .3mf để chỉnh lại khe (slot) cho OLED.

Ngoài ra, chữ dập nổi nên tô bằng ít sơn trắng hoặc Tippex.

EDIT 4 - 21/1/2024

• Cải thiện các khớp snap-fit
• Sửa phần tiếp cận micro-USB
• Thêm chữ “HBG3”

File .step mới có ngày hôm nay trong tên file. Mình vẫn để lại các file cũ nữa.

EDIT 4 - 7/1/2024

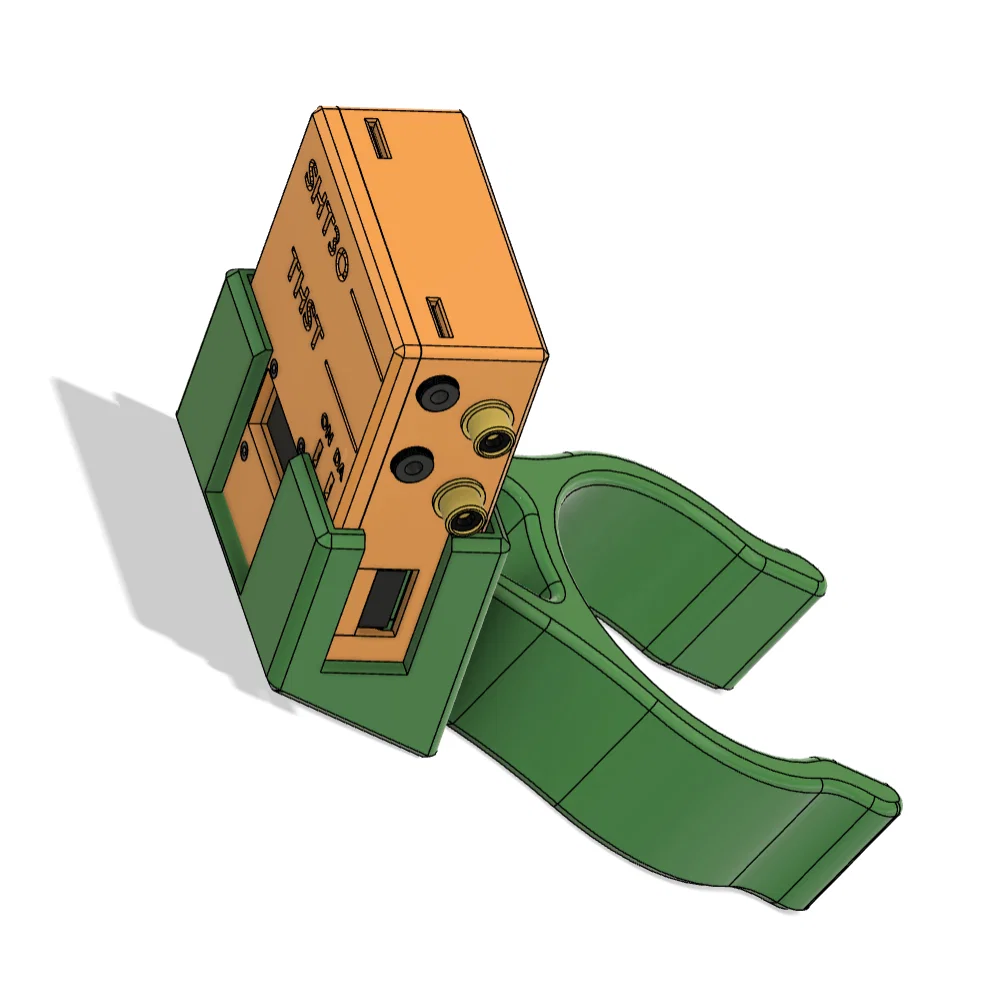

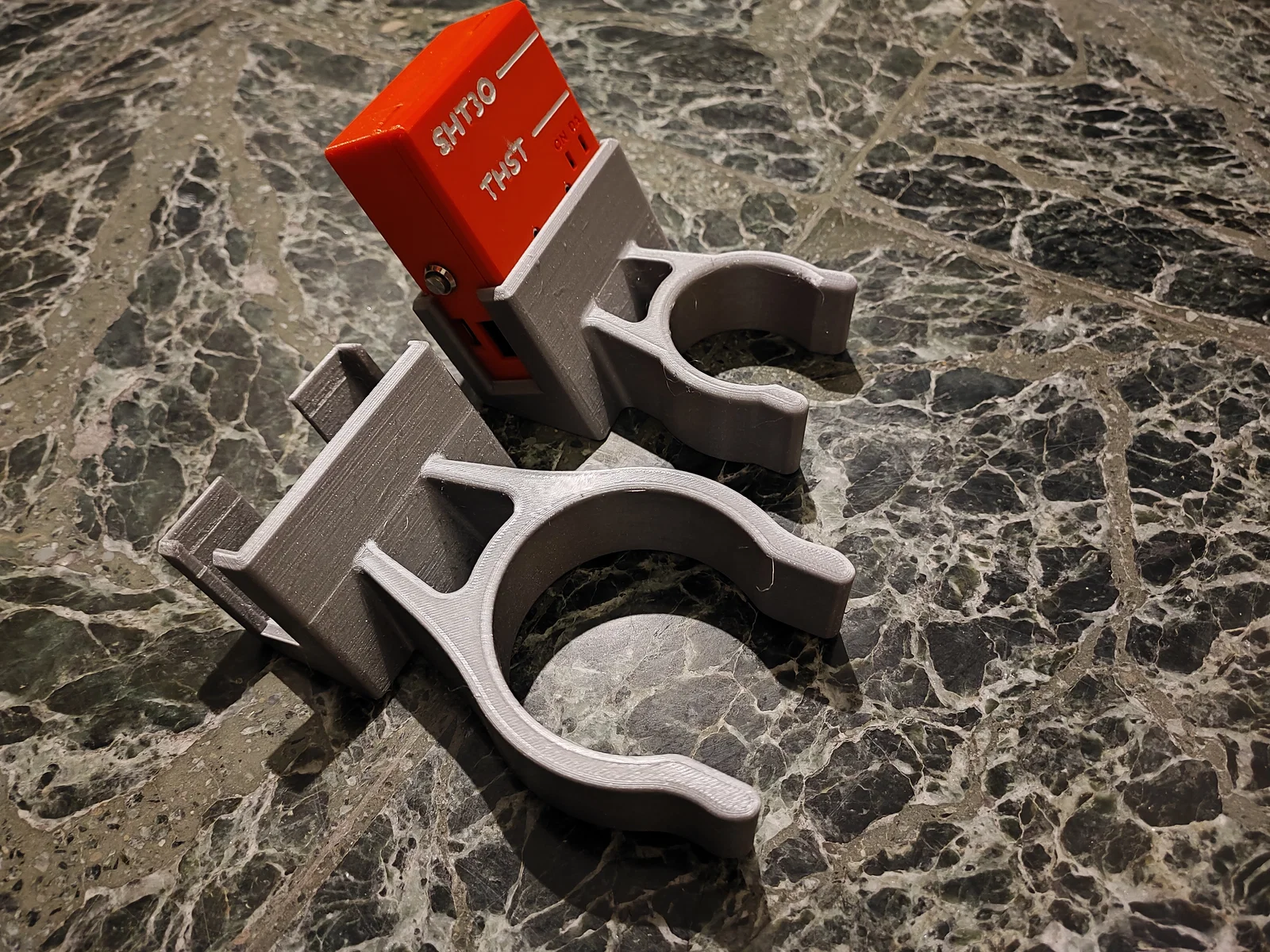

Thêm một cái holder để kẹp vào chân tripod, tương tự holder tay điều khiển của Celestron. Có 2 cỡ: chân 2" (đa số tripod của Celestron) và chân 2.75" (CGEM-DX và một vài ngàm khác).

EDIT 3 - 28/11

Chỉnh một vài chi tiết ở phần thân dưới và thân trên để dễ snap-fit hai nửa hơn: một trụ PCB bị cấn với socket RJ12 loại to.

EDIT 2 - 13/11

1. Sửa lỗi ở phần Bottom: bốn trụ cắm vào lỗ PCB hơi mập. Giờ đã làm thon lại và vừa lỗ hơn.
2. Chữ trên nắp giờ đã xoay đúng hướng

________________________________________________________________________

EDIT 1 - 5/11:

Mình đã thêm một phiên bản “recessed switches” theo gợi ý của dlwmacgregor. Hai công tắc không còn lòi ra nữa và cần một dụng cụ nhỏ để gạt. Bạn sẽ thấy cả file .step và .stl.

________________________________________________________________________

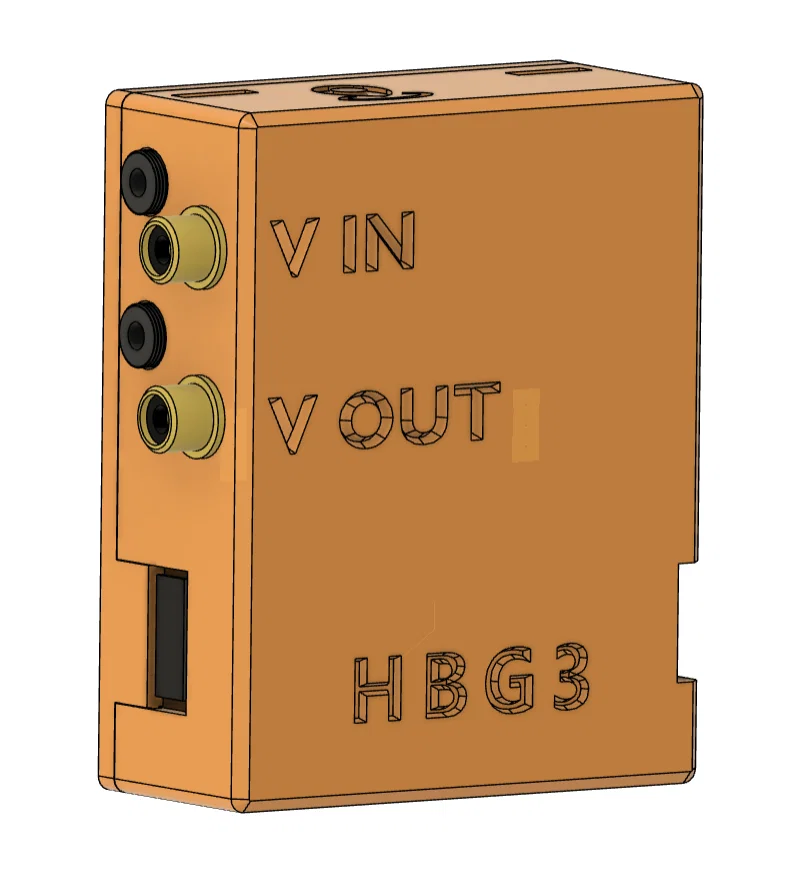

Một cái hộp cho thiết bị HBG3 của Mark Lord. Xem thread liên quan tại đây:

 https://www.cloudynights.com/topic/854327-homebrew-gen3-pcb-wifibtgpsmusbrelay/

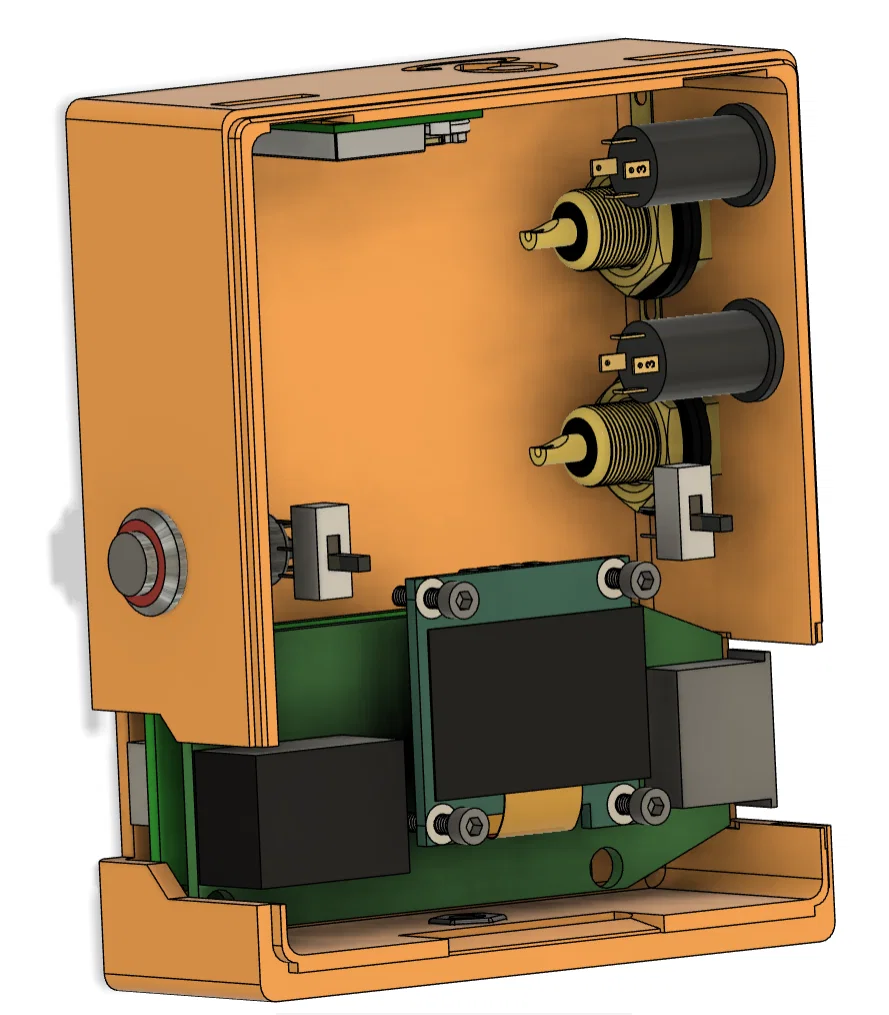

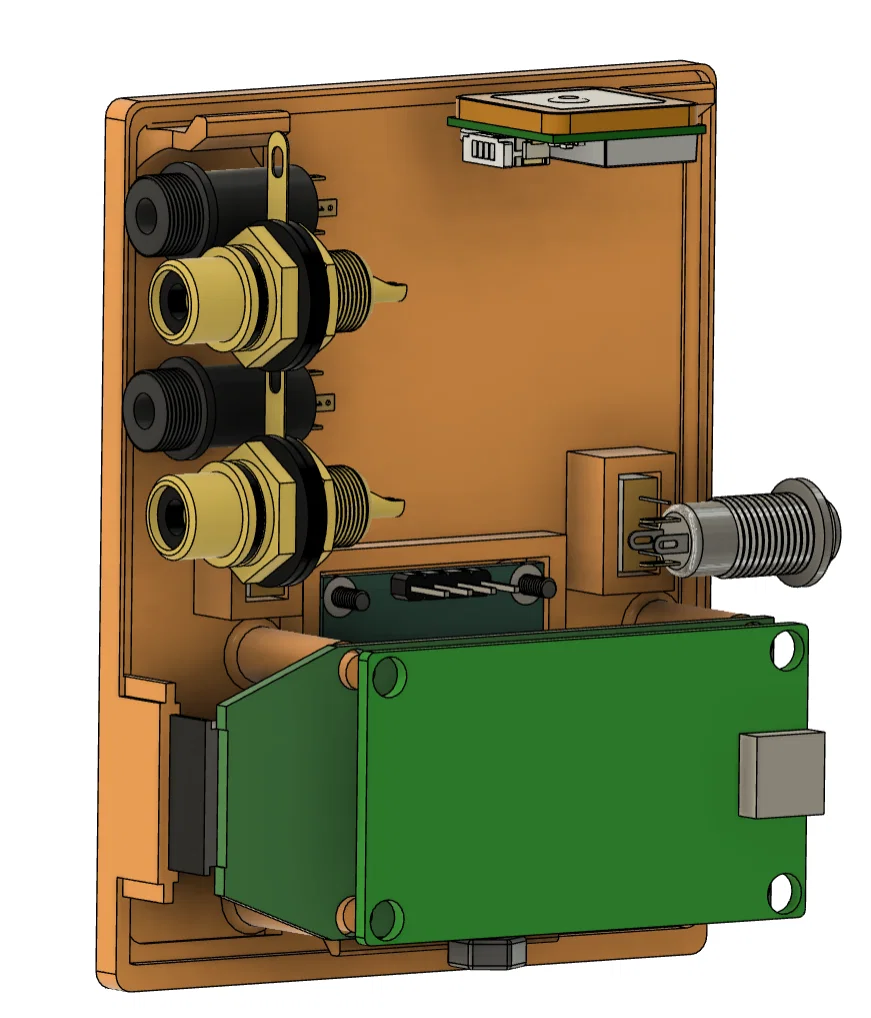

Hộp có các khe và lỗ cho:

• PCB với các cổng Nunchack, micro USB và RJ12

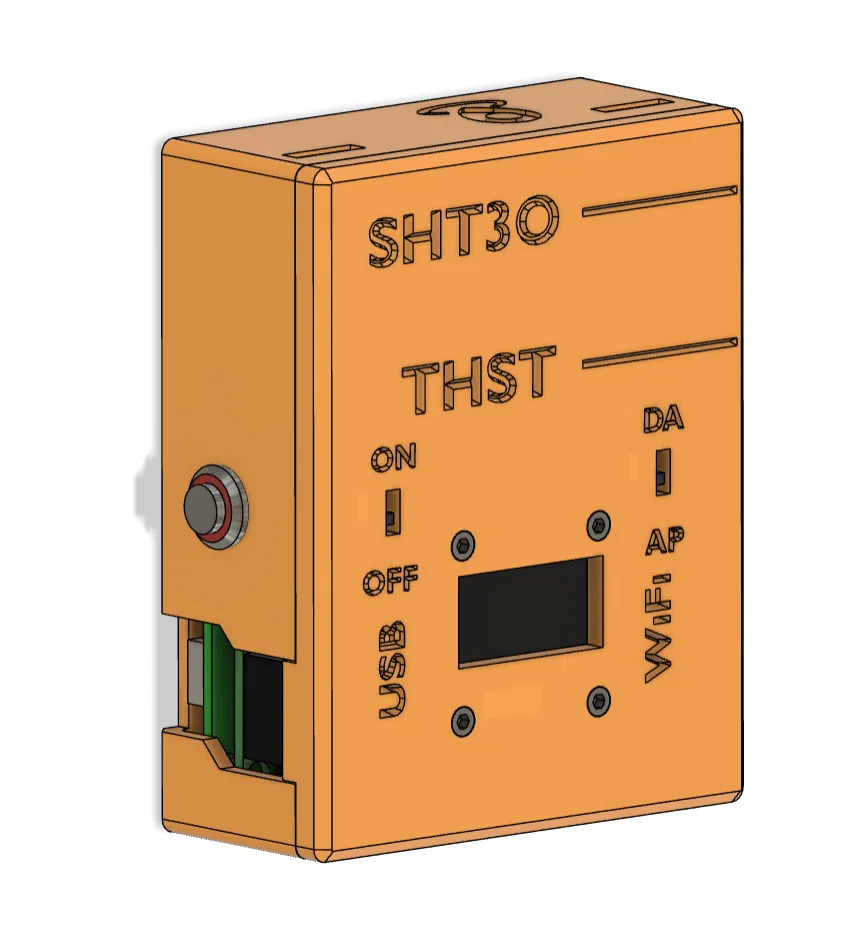

• 2 mini switch: AP/DA và bật/tắt USB

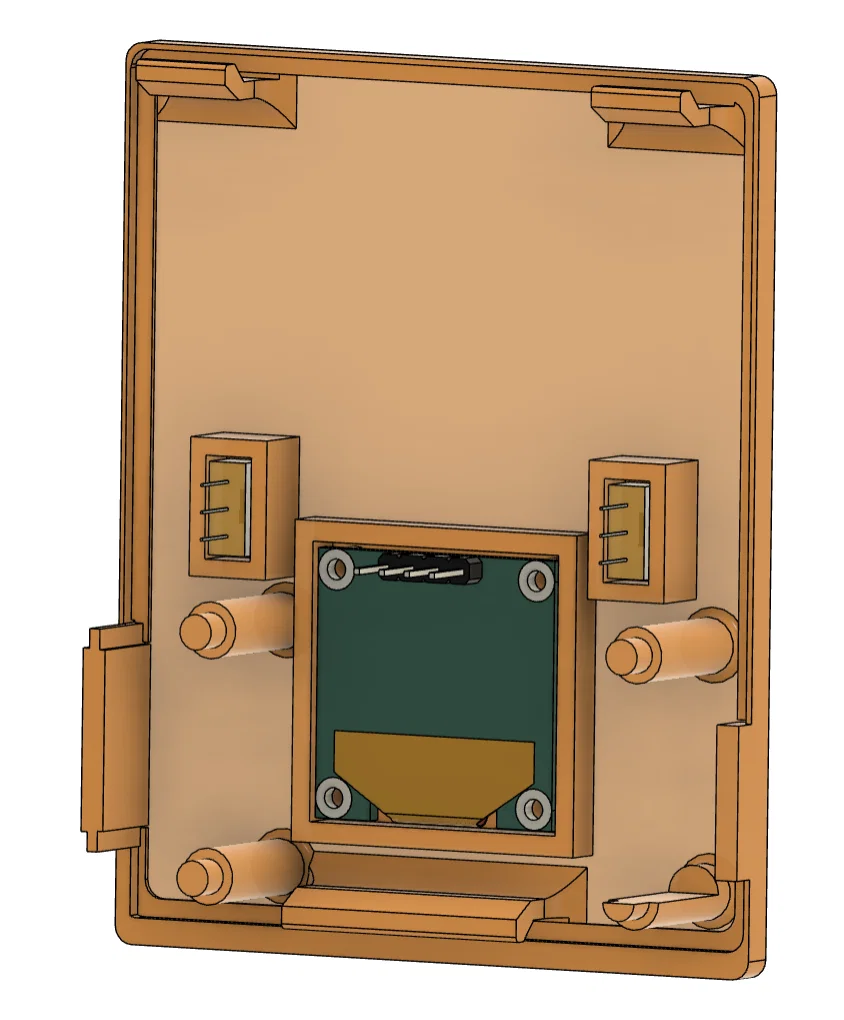

• Màn hình oled 0,96" 128*64, cố định bằng #4 bu lông M2 x 10 mm

• 1 jack RCA cho nguồn dew shield IN/OUT

• 2 jack DIN cho đầu dò SHTxx và cho thermistor của dew shield

• 1 nút nhấn momentary để chuyển màn hình

• 1 GPC BCN-180 (dán vào một rãnh bên hông)

Nắp hộp lắp khít và có khóa snap—không cần ốc.

Hộp có thể gắn lên ống kính bằng ngàm kẹp Vixen hoặc Losmandy, có một khe để đặt đai ốc M4 ở một bên. Mình đính kèm model 3D cho ngàm kẹp Losmandy và một núm vặn M4.

Mình in bằng Prusament PETG. Nắp không cần support; phần đáy hộp có nhiều khe/lỗ thì khuyên dùng organic supports.

Mình lấy núm vặn (@george) và cái clamp (@Gyoenastaader) ở đây rồi chỉnh nhẹ, hy vọng vẫn OK theo license “remix culture”:

Mình cũng đính kèm các file .step để bạn dễ tùy biến theo cấu hình riêng.

Chúc bạn in vui!
