Multiboard ButterLock Snap

Thêm một cơ chế gắn kết đơn giản nhưng chắc chắn cho Multiboard Snap Pieces.

Mẫu này tích hợp cơ chế trực tiếp lên một Snap piece. Nhờ vậy nó ôm khít, đồng thời gắn vào và tháo ra cũng rất dễ.

Hướng dẫn/Cách sử dụng

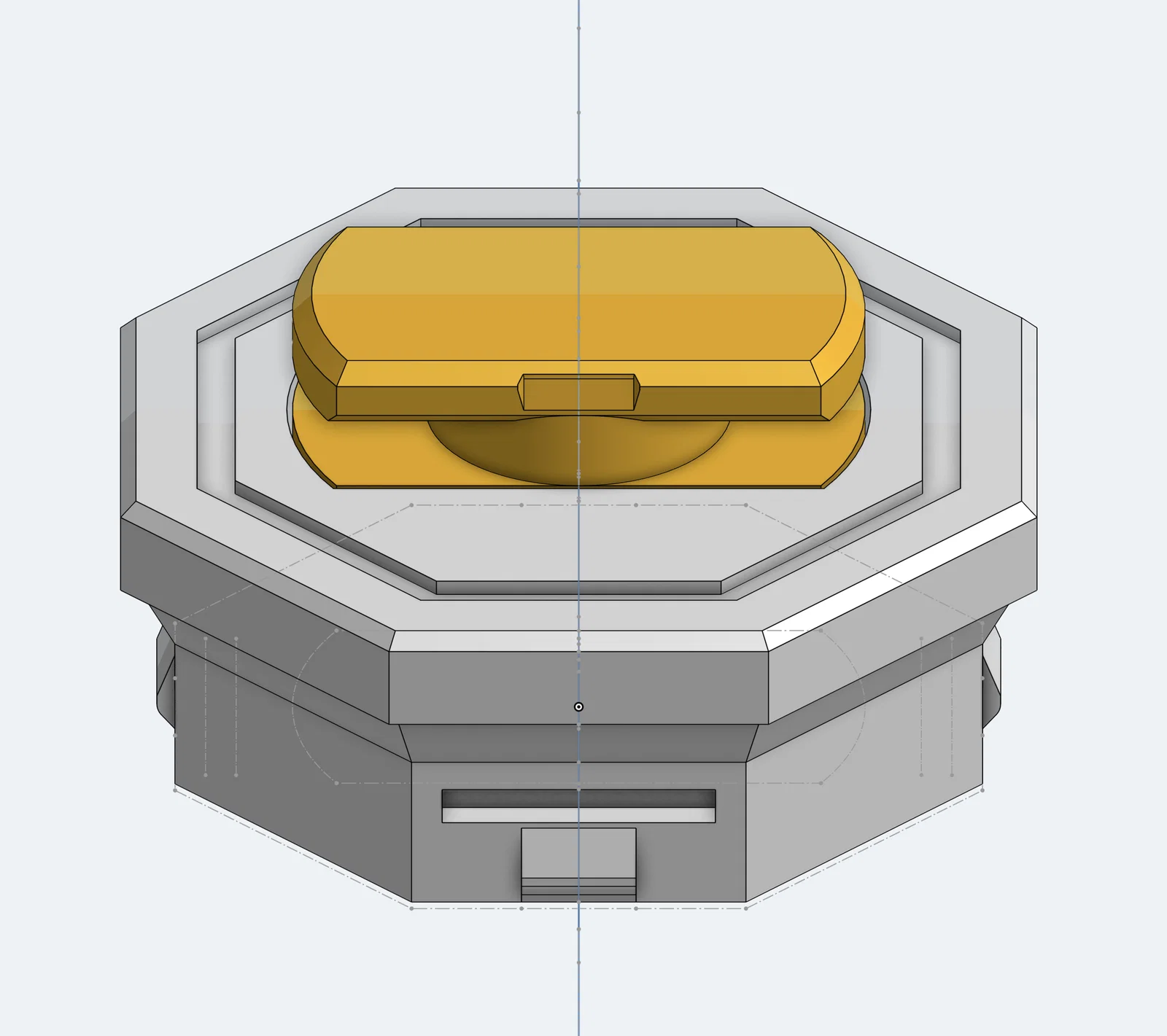

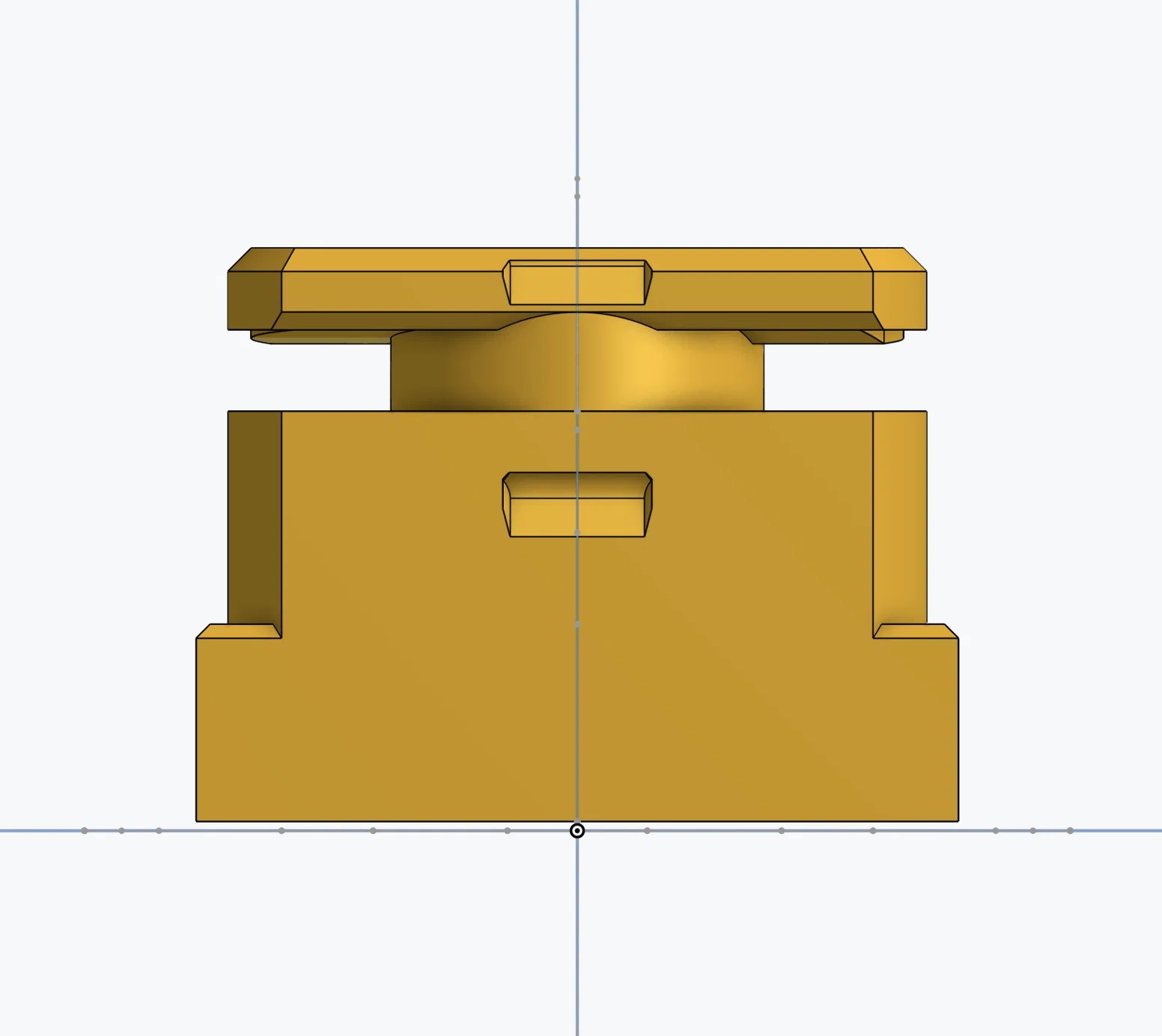

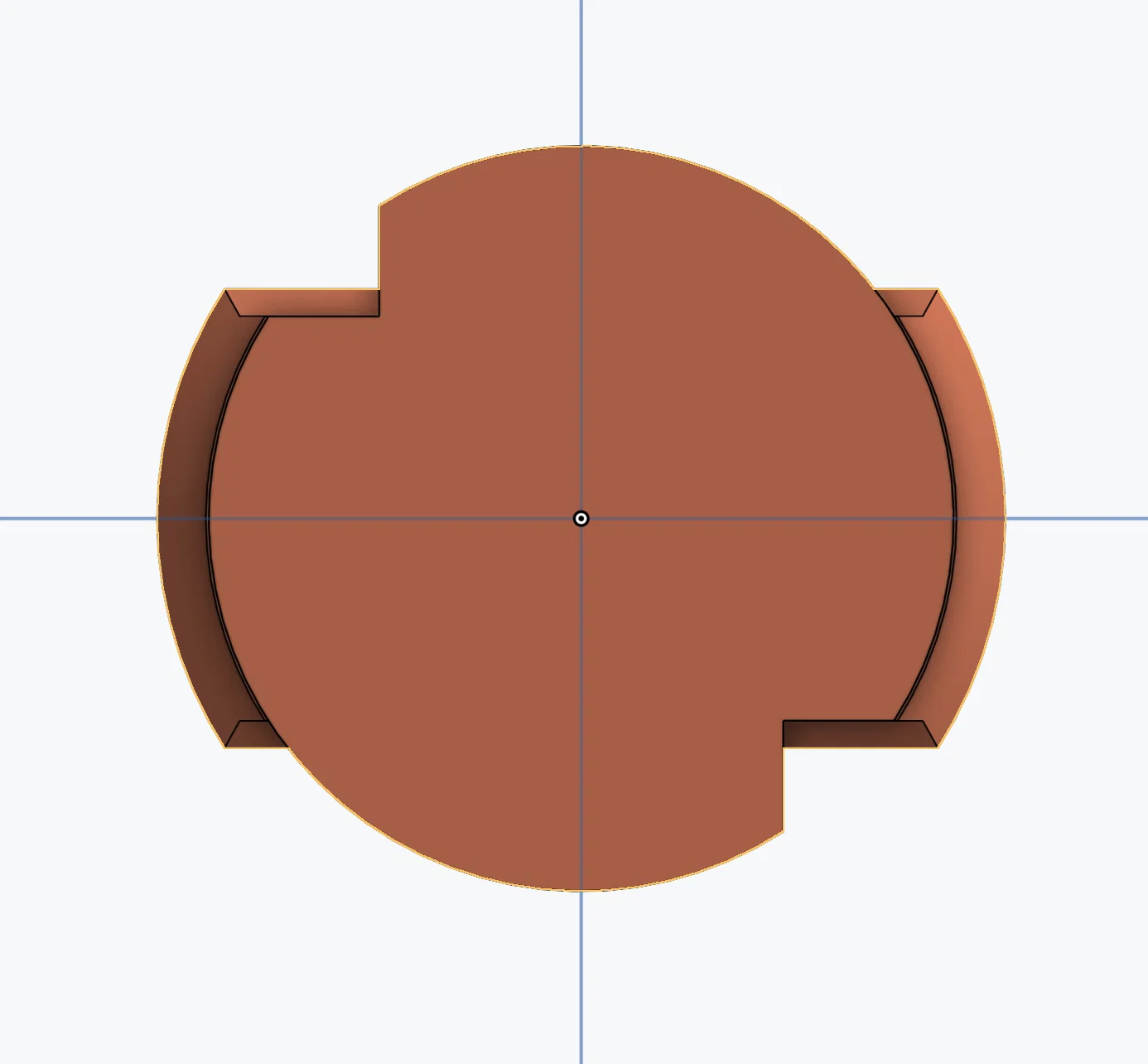

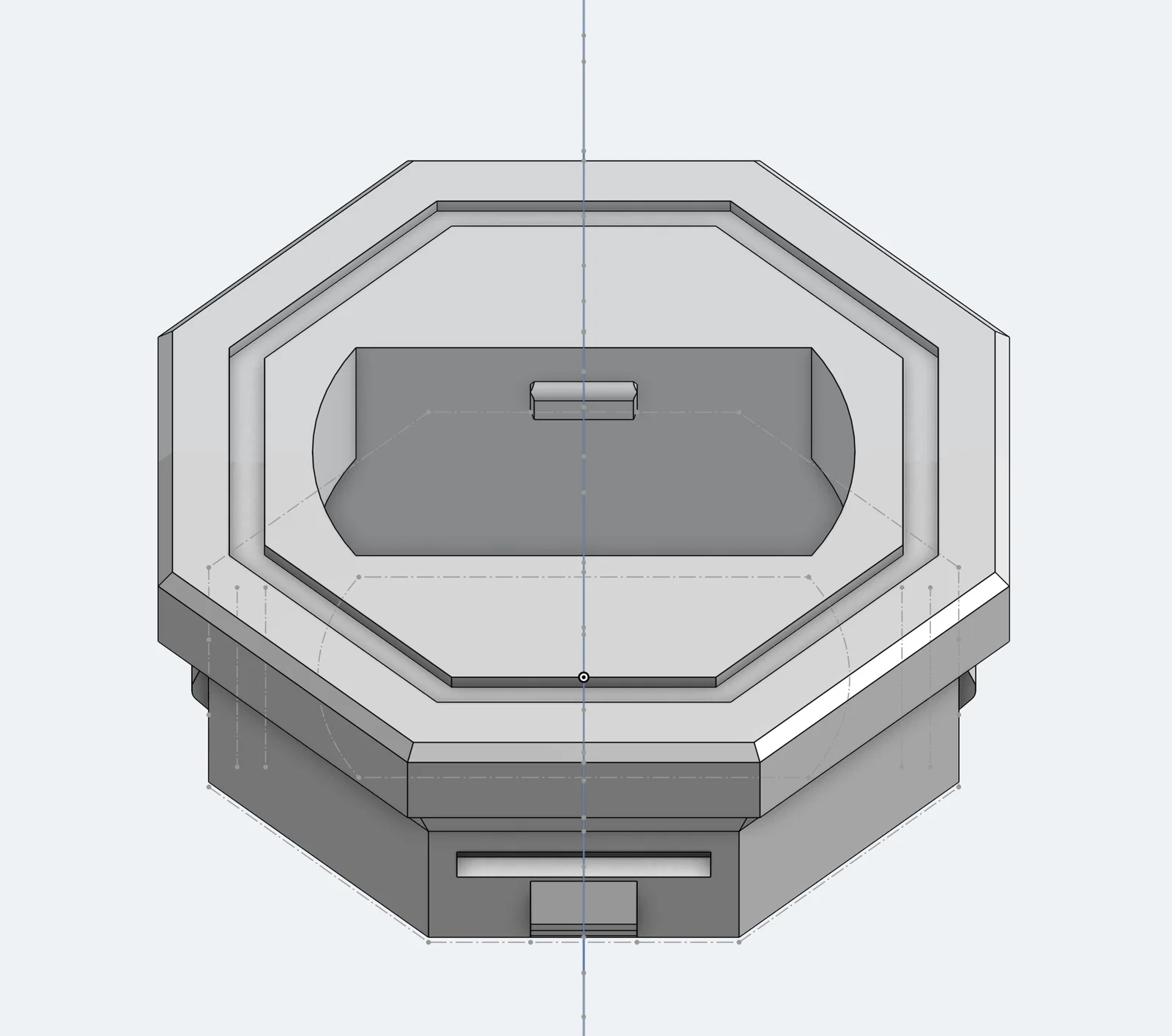

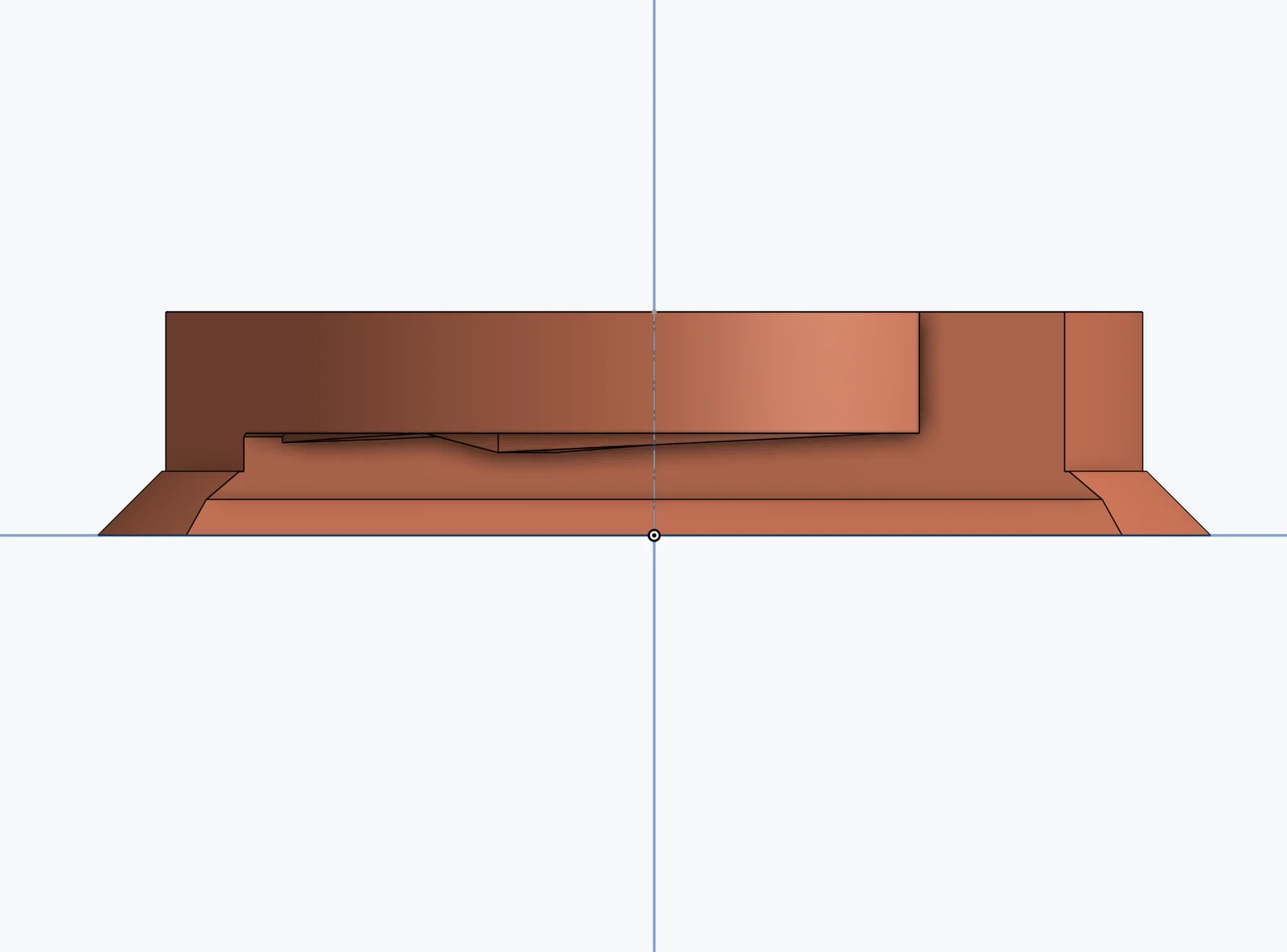

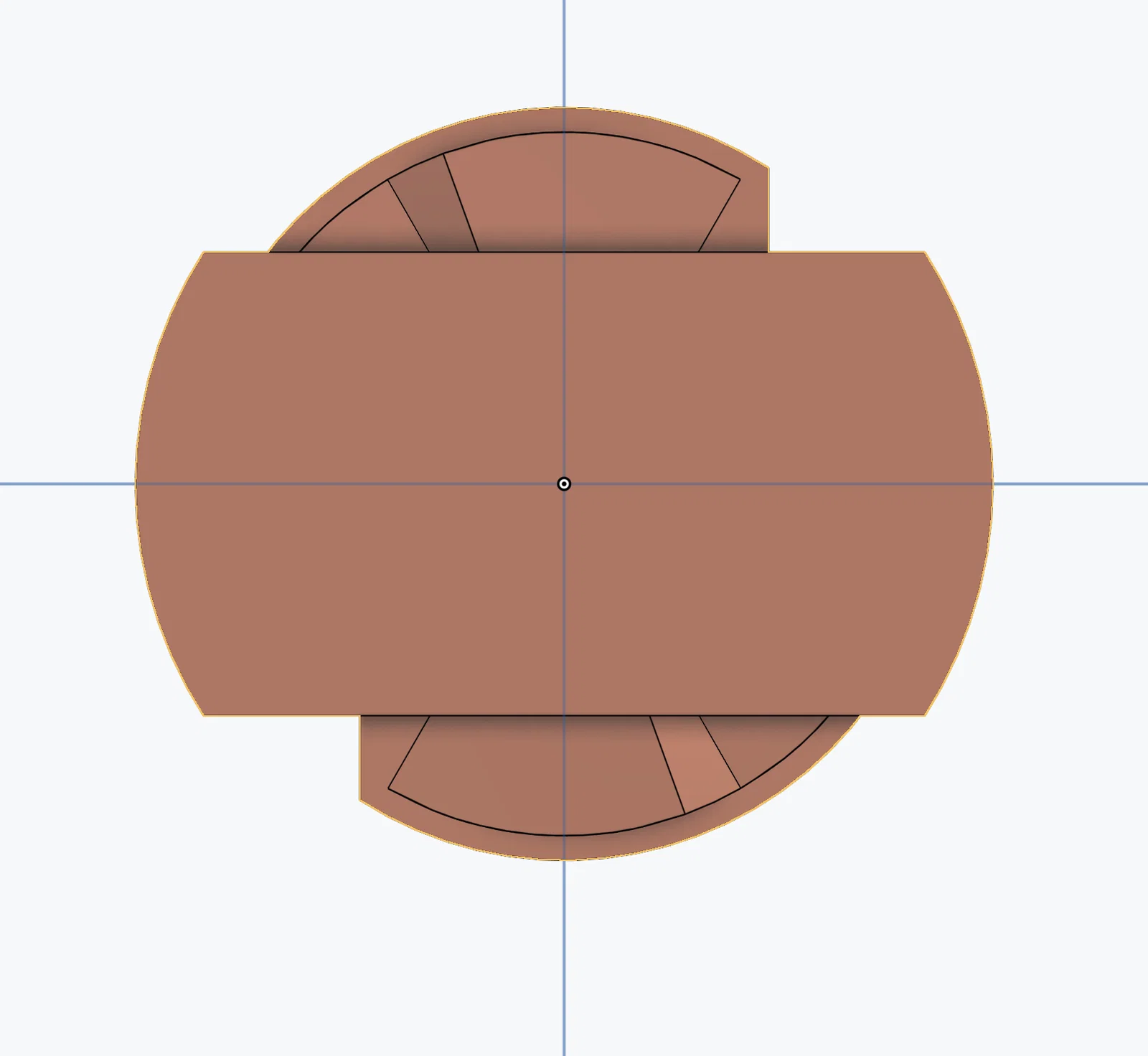

Bộ Key Insert và Key Snap Housing đi kèm sẽ ghép lại thành phần “male” của khóa (một Multiboard Snap piece). Sau đó, dùng ButterLock Negative cho mẫu mà bạn muốn làm phần “female”. Phần Negative đã được offset khỏi key 1mm, nên bạn có thể dùng thẳng để boolean difference mà không cần offset thêm.

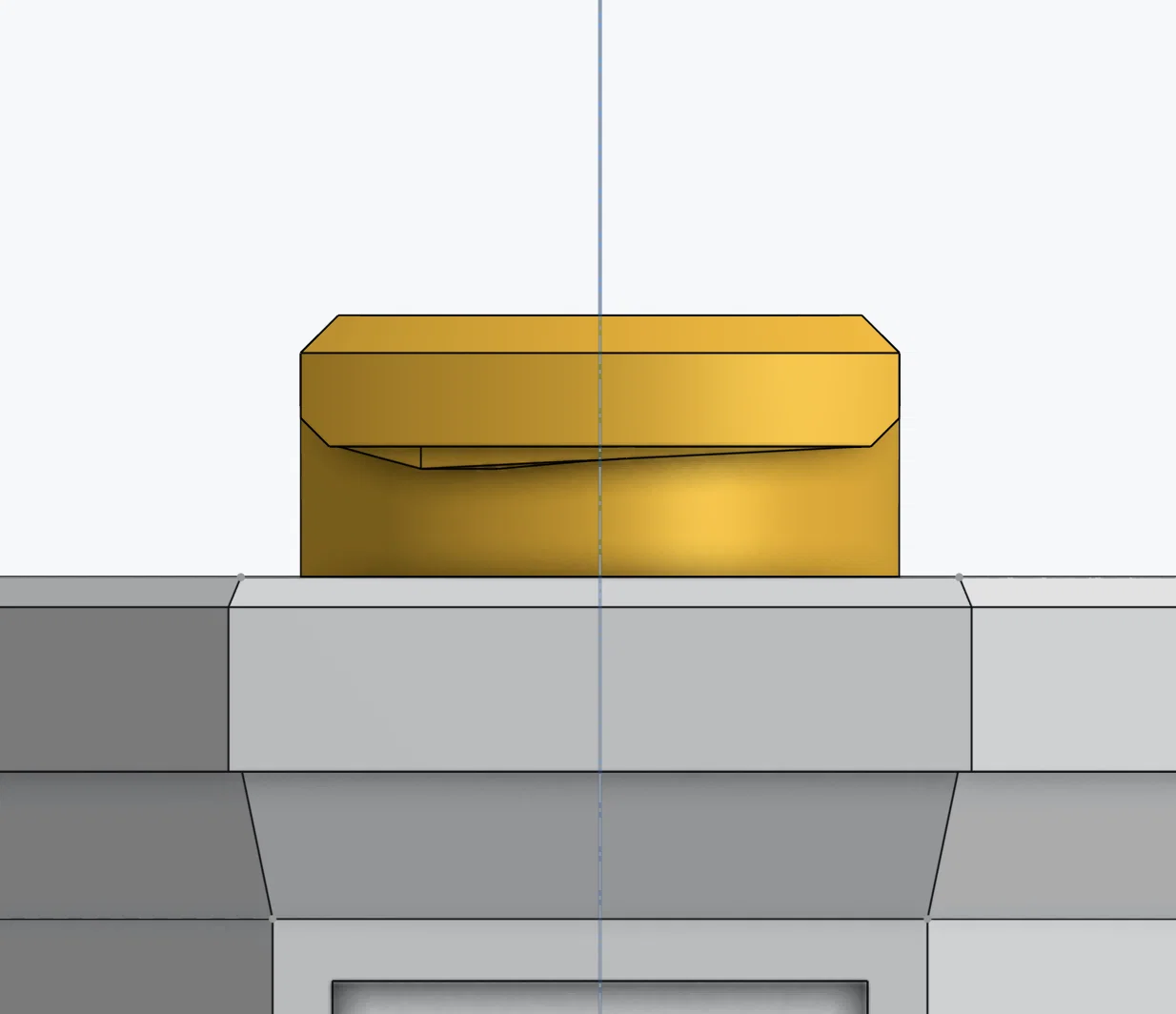

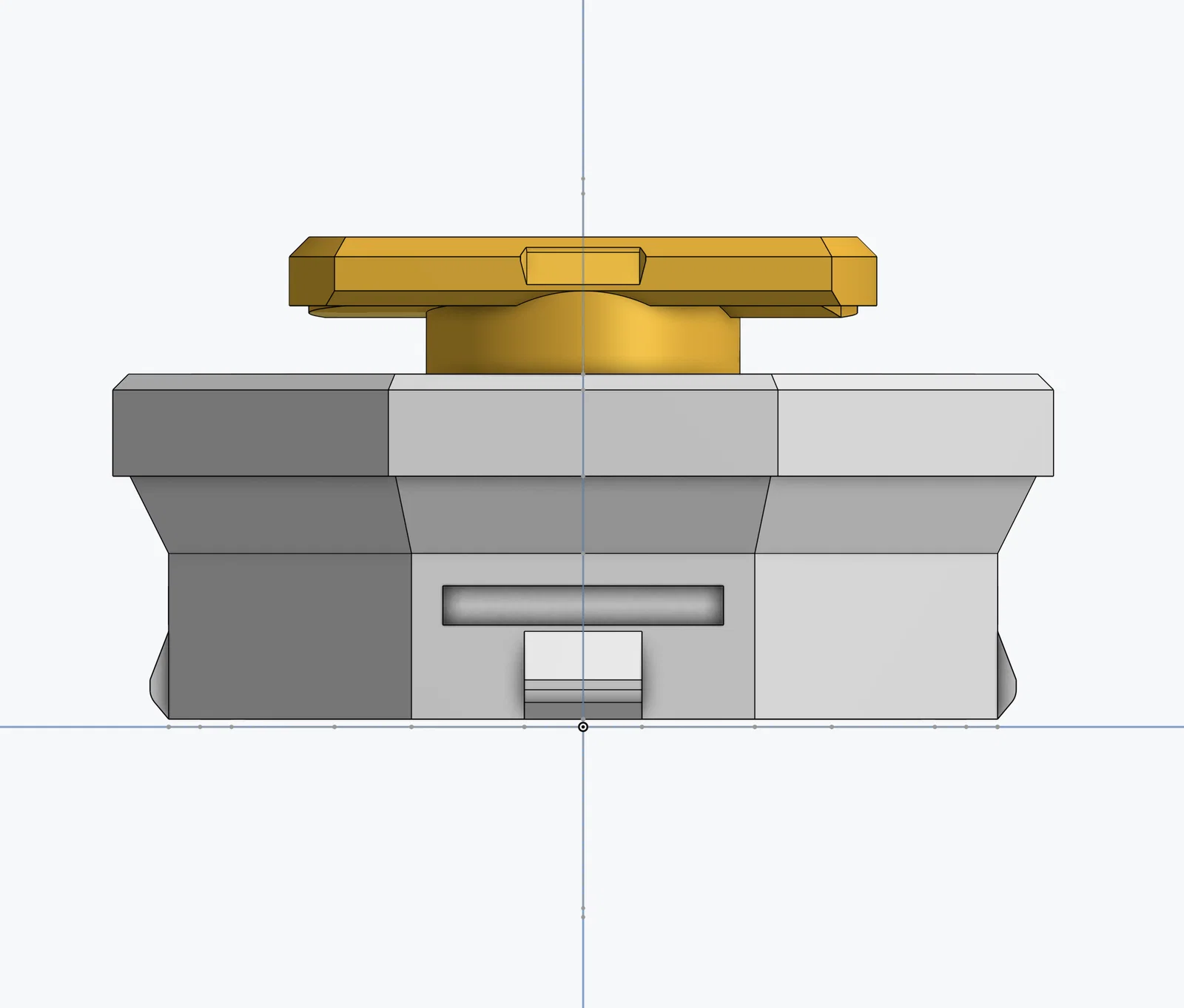

Để ghép Key Insert với Key Snap Housing, chỉ cần đẩy Key Insert từ mặt dưới của Snap Housing lên. Bạn sẽ cảm nhận/nghe tiếng “click”, và đáy của Insert sẽ ngang phẳng (flush) với đáy Housing. Cụm đã ghép này sẽ được đẩy vào khoảng trống bạn khoét bằng Negative, rồi xoay 90 độ để khóa “click” vào.

In ấn

ButterLock Key Insert nên in nằm phẳng trên cạnh (lying flat on its side) để cho độ bền cao nhất. Key Snap Housing có thể in theo hướng Snap Multiboard tiêu chuẩn (nằm phẳng). Tất cả đều có thể in không cần support.

Thiết lập in khuyến nghị của Multiboard là đủ (≤ 0.2mm layer height, ≥ 3 layer perimeter, ≥ 15% infill).
