Giá đỡ quạt bed Kirigami (Kirigami Bed Fan Mount) cho Voron V0

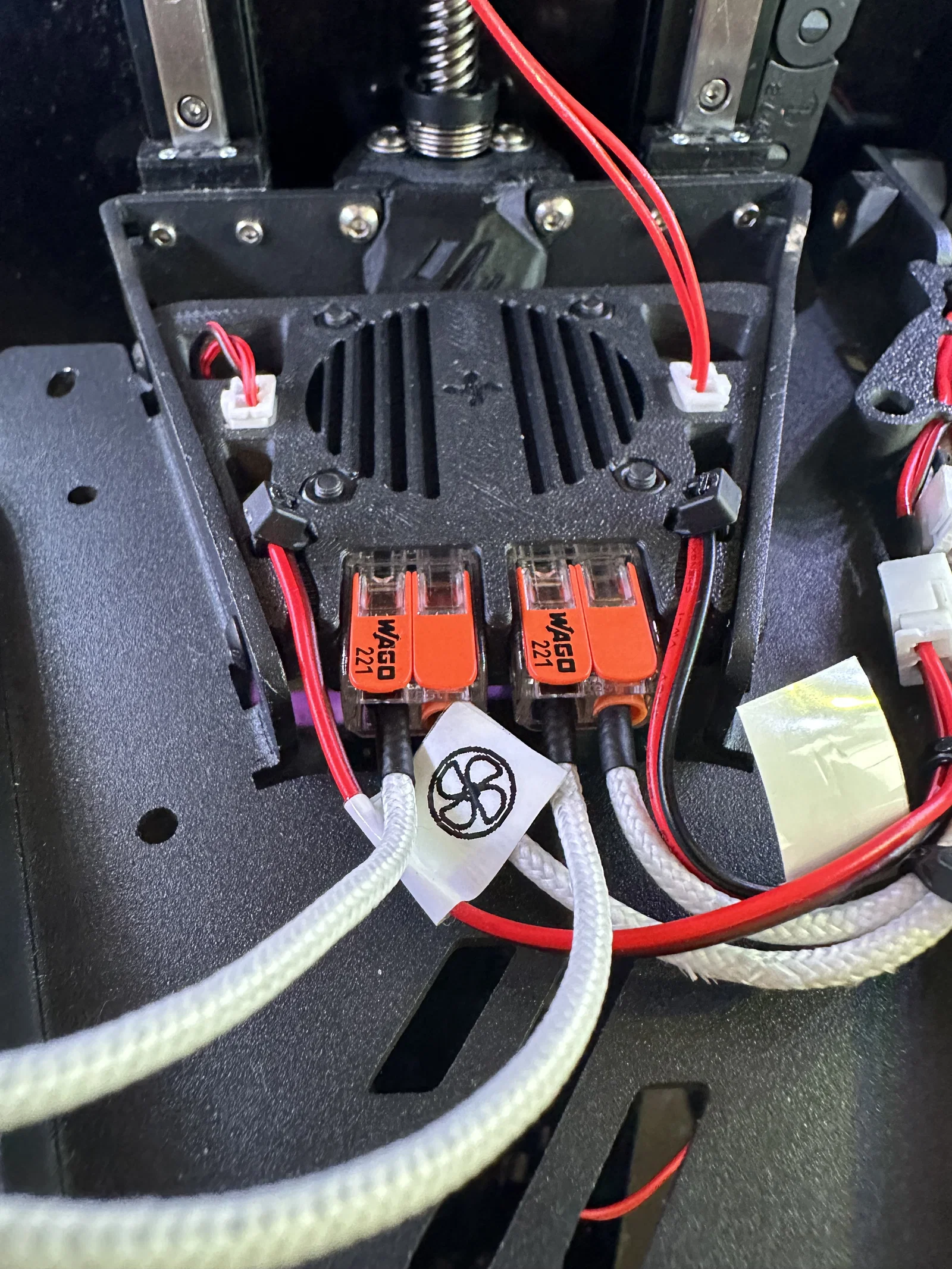

Cái bracket này cho phép bạn gắn quạt axial 4010 hoặc 4020 vào mặt dưới của Kirigami Bed để cải thiện thời gian làm nóng chamber cho máy in Voron V0. Bracket có tích hợp 2 vị trí gắn Wago 221-412 để đi dây heater bed gọn và dễ hơn, kèm theo 2 đầu nối JST-XH để nối thermistor và quạt trực tiếp vào bracket. Quạt có grill hướng luồng gió sang hai bên giường, tránh thổi thẳng vào thermistor gắn ở mặt dưới bed (vốn có thể gây lỗi klipper ‘verify_heater’ do thermistor bị làm mát trực tiếp). Nếu vẫn gặp lỗi ‘verify_heater’, bạn cân nhắc giới hạn công suất tối đa hoặc tăng giá trị ‘check_gain_time’ trong mục ‘verify_heater’. Theo trải nghiệm của mình, chamber có thể lên tới +40 C° trong khoảng thời gian bed đạt 110 C°, và mình thấy rõ sự khác biệt khi có/không có quạt sưởi.

Các đầu Wago là kiểu press-fit và có thể mở/đóng mà không bị bật ra khỏi ngàm. Các đầu JST-XH cũng là press-fit, có 2 rãnh đi dây kèm tùy chọn chỗ gắn dây rút (zip-tie). Đầu JST được thiết kế để có thể tháo ra lại sau này mà vẫn giữ nguyên dây đã đi.

Mẫu được in theo các thiết lập in chuẩn của Voron như sau:

• Vật liệu ABS hoặc ASA
  • Bắt buộc chịu được nhiệt độ cao của bed vì nó nằm rất gần heater bed
• Layer height 0.2
• Line width 0.4
• 4 walls
• 5 top/bottom layers
• 40% infill
• Không cần support

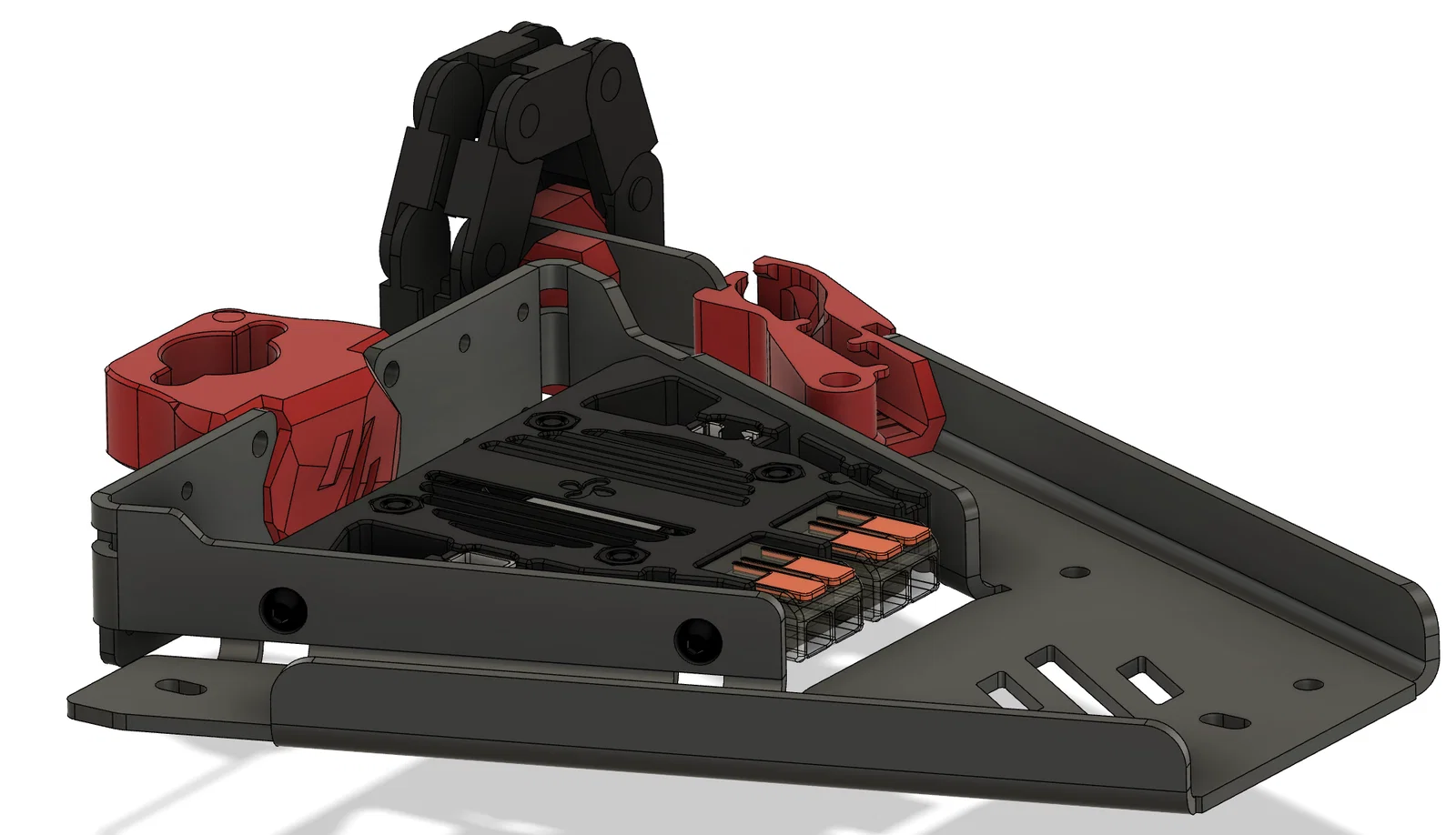

Bracket được bắt vào Kirigami bed bằng 4x (chuẩn Voron) M3 heat inserts và ốc M3x6 (BHCS). Quạt được bắt bằng 4x ê-cu M3 và (tùy mẫu quạt) ốc M3x12/14/16.

Nếu bạn có câu hỏi hay góp ý gì thì cứ nhắn mình nhé! :-)

Xin cảm ơn rất nhiều toàn bộ Voron Team!

M3 heat insert:

Sơ đồ đi dây ở mặt dưới của các đầu JST-XH như sau:

Còn dây ở phía trên sẽ đi qua các rãnh như sau:

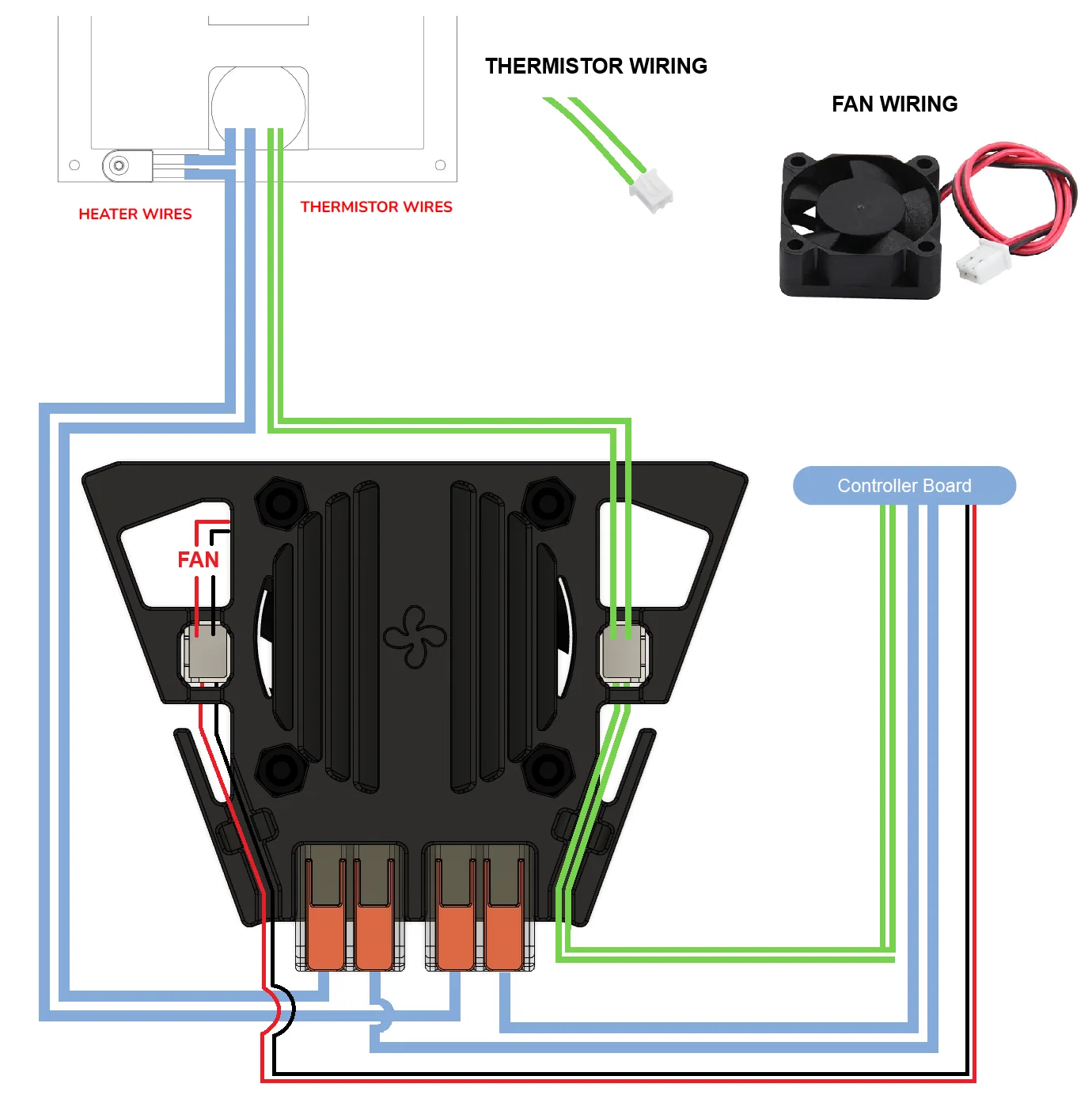

Vì vậy, sơ đồ đấu nối đầy đủ sẽ là:
