Ender 3 V3 SE/KE – Fix cạ dây belt trục X (Belt Rub Fix)

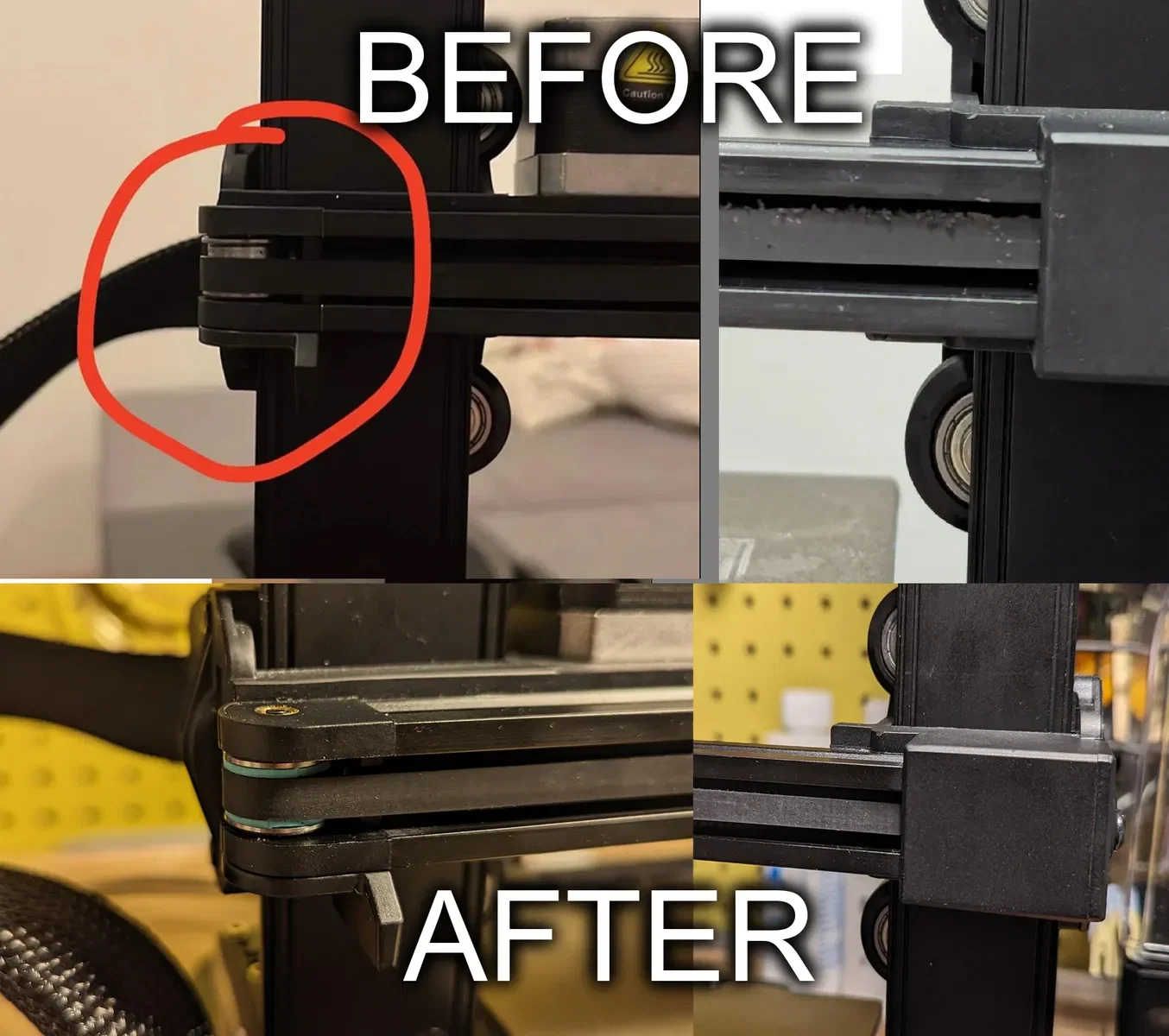

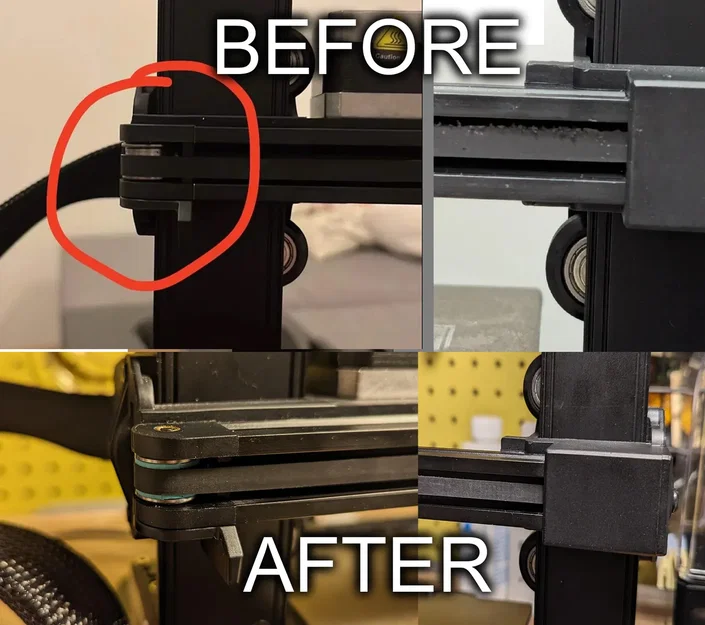

Những guide rings này sẽ giúp chỉnh lại dây đai trục X bị lệch và giảm tình trạng dây bị tưa/rách mép do cọ xát, từ đó kéo dài tuổi thọ dây belt.

Bạn sẽ cần in tổng cộng 4 rings: 2 cái cho mỗi pulley ở hai bên của x gantry.

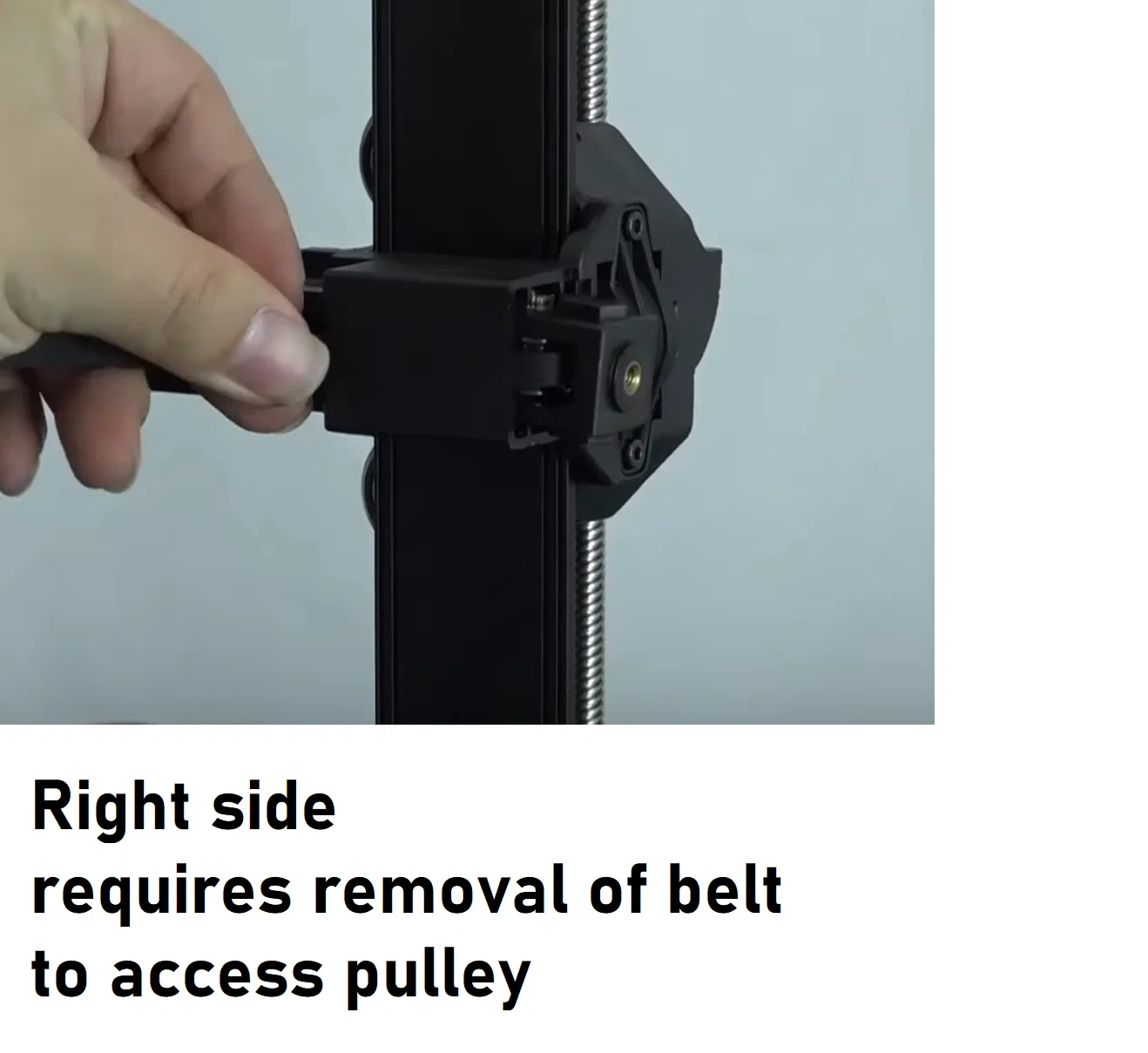

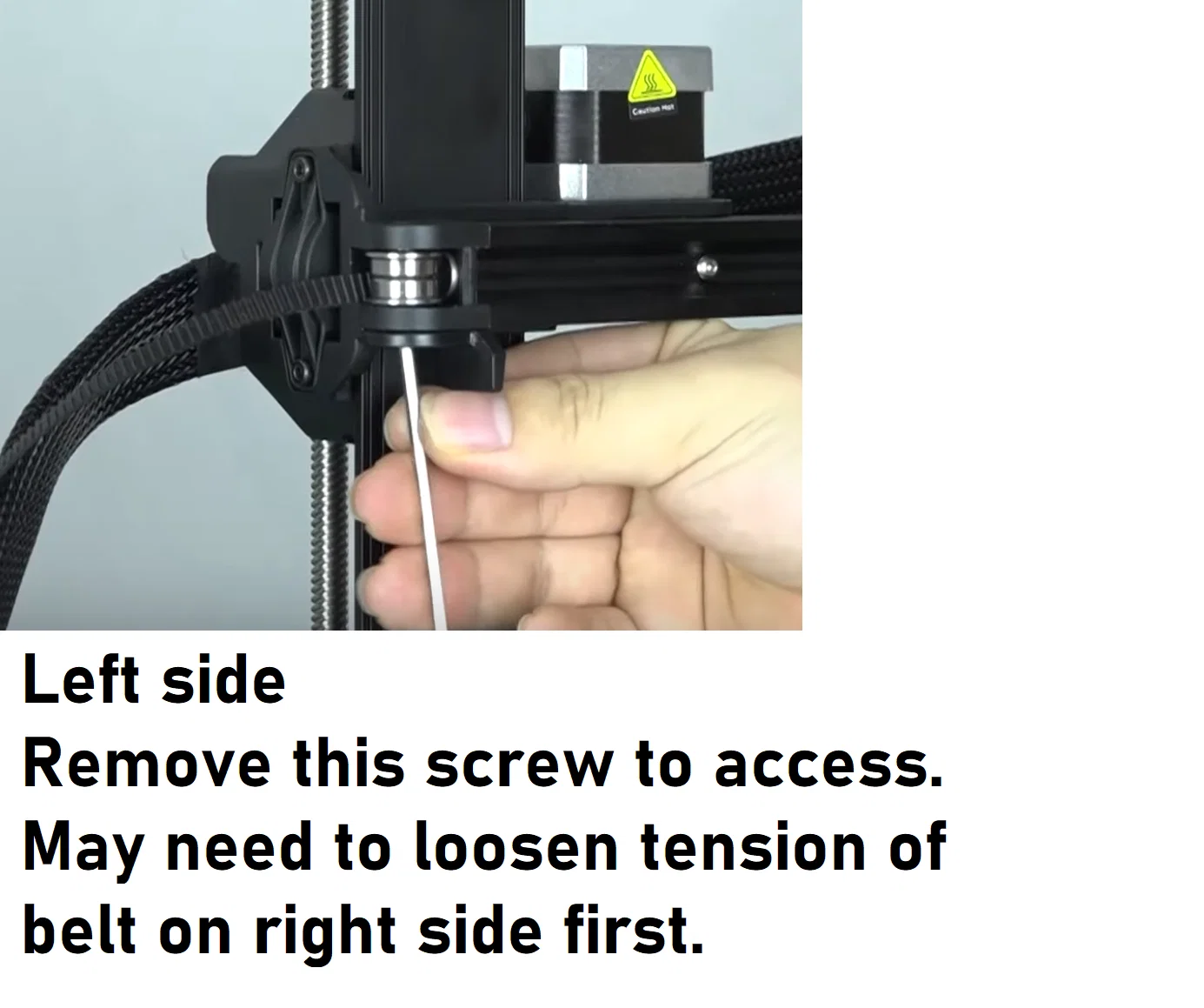

Bên trái thì dễ thao tác, nhưng bên phải thì cần tháo rời hoàn toàn cụm print head và tháo dây belt.

LUÔN LUÔN RE-LEVEL LẠI BED SAU KHI LÀM BẤT KỲ BẢO TRÌ NÀO TRÊN PRINT HEAD.

Bạn nên in mấy món này bằng PETG, nhưng PLA cũng dùng được. Chỉ là PLA có thể mòn nhanh hơn một chút.

Dù bạn dùng vật liệu nào, các vòng này khá mỏng và chịu ma sát nhiều trong quá trình sử dụng. Vậy nên nhớ theo dõi tình trạng của chúng và thay khi thấy bắt đầu xuống cấp/hư.

Đây là video chính thức của Creality hướng dẫn cách tháo belt. Video này sẽ cho bạn thấy cách tiếp cận cả hai pulley.

Mẹo in: Dùng file project Prusa đã được upload (NHỚ ĐỔI LẠI THEO LOẠI FILAMENT CỦA BẠN).

Nếu không, hãy giảm tốc độ in (20mm/s cho first layer, 40mm/s cho các lớp còn lại), và in 6 rings. Mình gợi ý 6 cái vì lỡ bị thất lạc, gãy, hoặc có cái in lỗi thì vẫn còn đồ dự phòng.

*Nguyên nhân lệch thực ra đến từ mặt dưới của z axis stepper motor nằm ở phía trái x gantry. Nếu bạn nhìn xuống dưới sẽ thấy 3 pulleys điều hướng dây belt. Chúng thấp hơn mức cần thiết 2mm, kéo dây belt xuống ở phía trái. Vấn đề này không có “giải pháp chuẩn” vì các chi tiết này là nhựa đúc liền với motor. Nếu không phải nhựa đúc liền thì chỉ cần chêm (shim) 2mm là xong.

Dây belt của Y axis plate/bed cũng có vấn đề tương tự nhưng có thể sửa dễ hơn. Phần giữ/dẫn belt dưới bed cao hơn 2mm so với chuẩn. Tháo bed ra và thêm một washer 2mm giữa bed chassis và phần này sẽ hạ nó xuống, giúp dây belt thẳng hàng với các pulleys.
