Cuộn dây Eclipse Antenna HF NVIS EFHW reel QRP QRO skywave 40m/20m/15m/10m
Bộ cuộn all-in-one cho antenna HF kiểu EFHW/NVIS, hướng tới EMCOM và POTA: gọn nhẹ, triển khai nhanh. Hỗ trợ 40m/20m/(15m)/10m, dùng BNC + banana plug, giữ 68ft dây 20ga, SWR tối đa 1.5:1.
Mô tả
Antenna Eclipse NVIS
40m 20m (15m) 10m
Antenna này được thiết kế như một bộ all-in-one cho liên lạc khẩn cấp kiểu NVIS. Cũng có thể dùng cho POTA với các QSO nội vùng trong skip zone của bạn. Mục tiêu là triển khai nhanh, nhẹ và gọn. Rất hợp cho anh em quan tâm EMCOM.

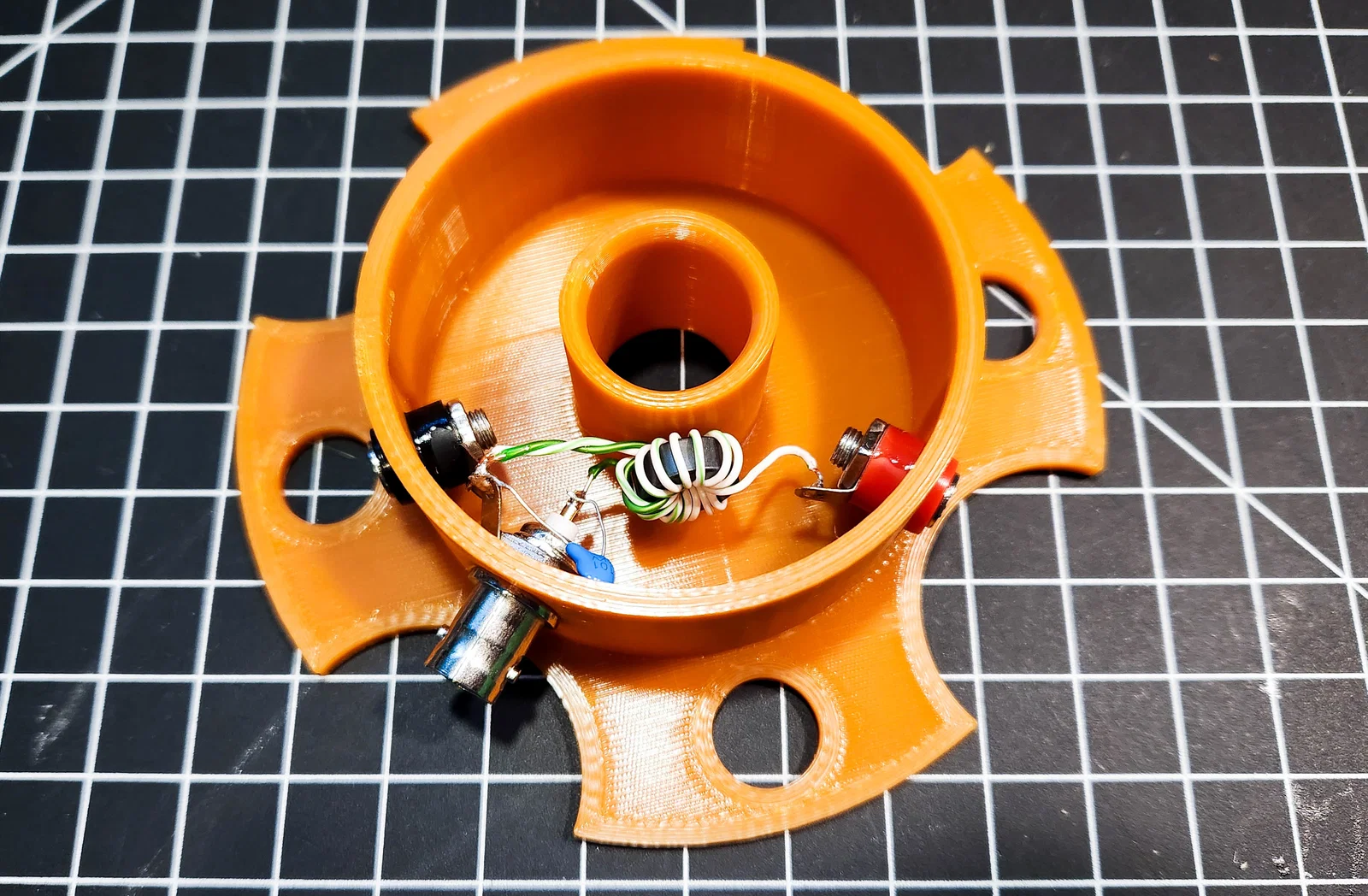

tôi dùng FT50-43 và thấy ổn cho 10W SSB và khoảng 5W CW.
tính năng:

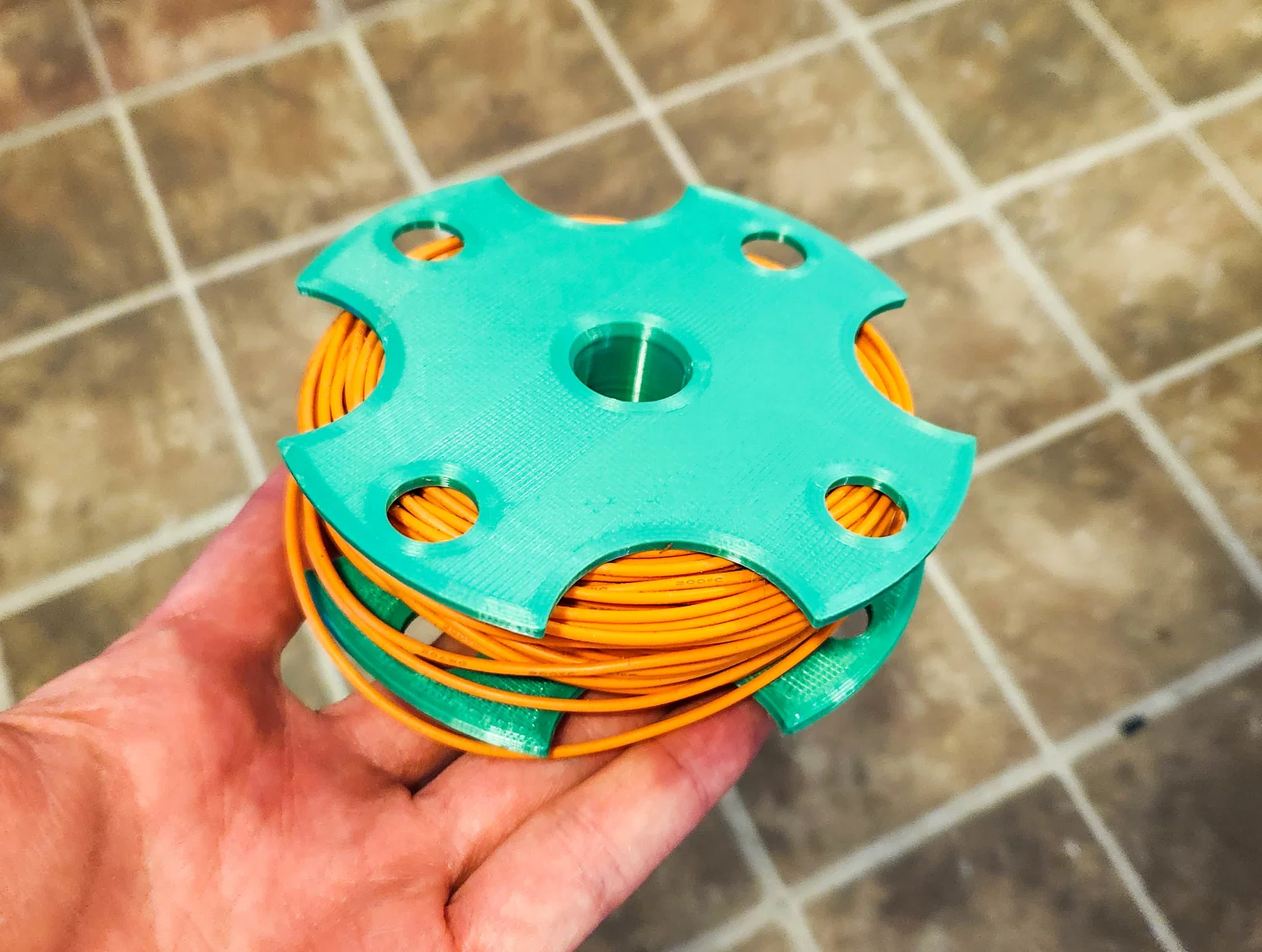

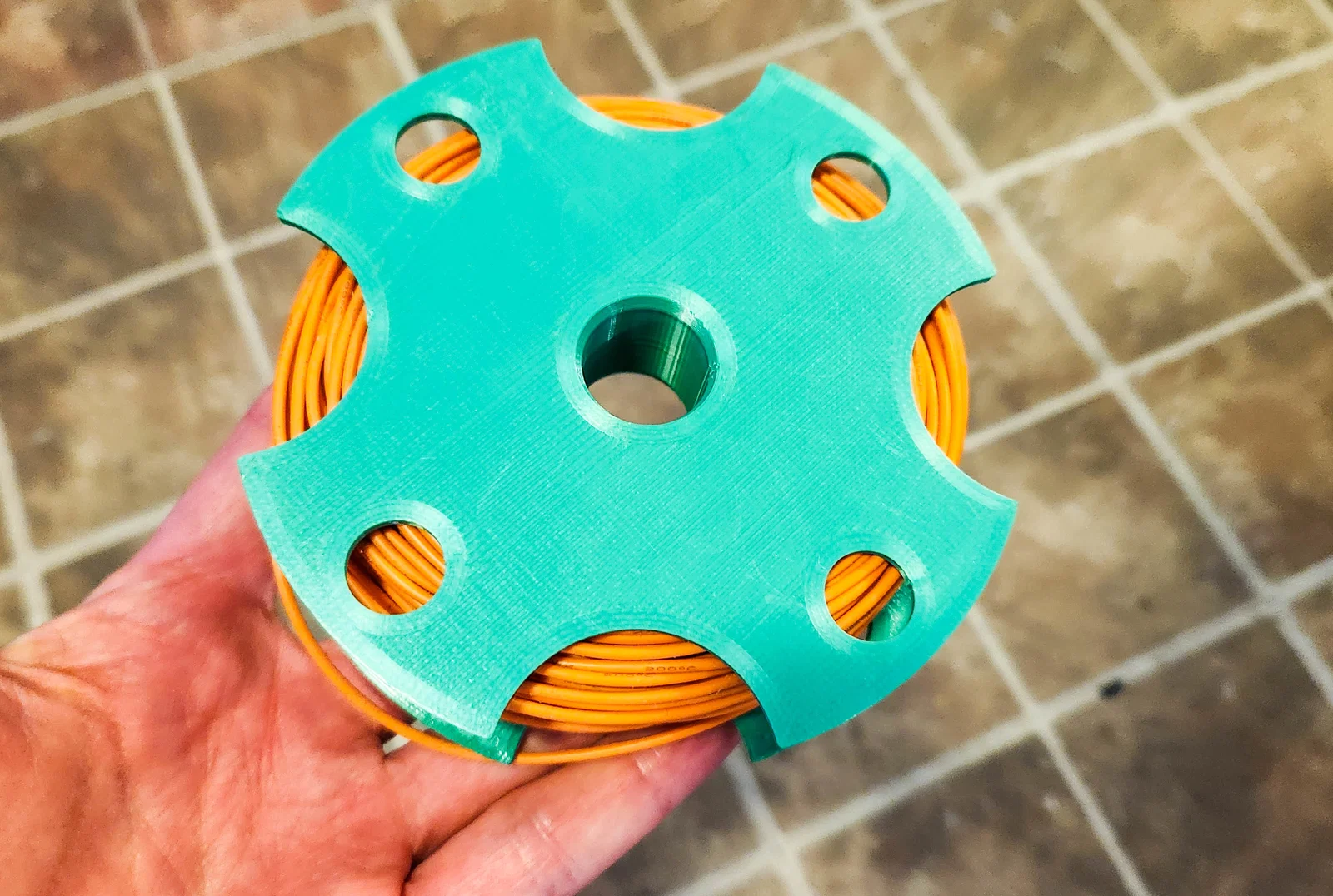

- giữ được dễ dàng 68ft dây silicone 20ga
- kết nối banana nhanh
- cổng BNC cho cáp coaxial
- lỗ trung tâm để triển khai nhanh
- có tùy chọn counterpoise
- tay quay cuộn (tùy chọn)
- lỗ để gắn hub lên cọc cắm đất
- dễ in, không cần support hay overhang lớn

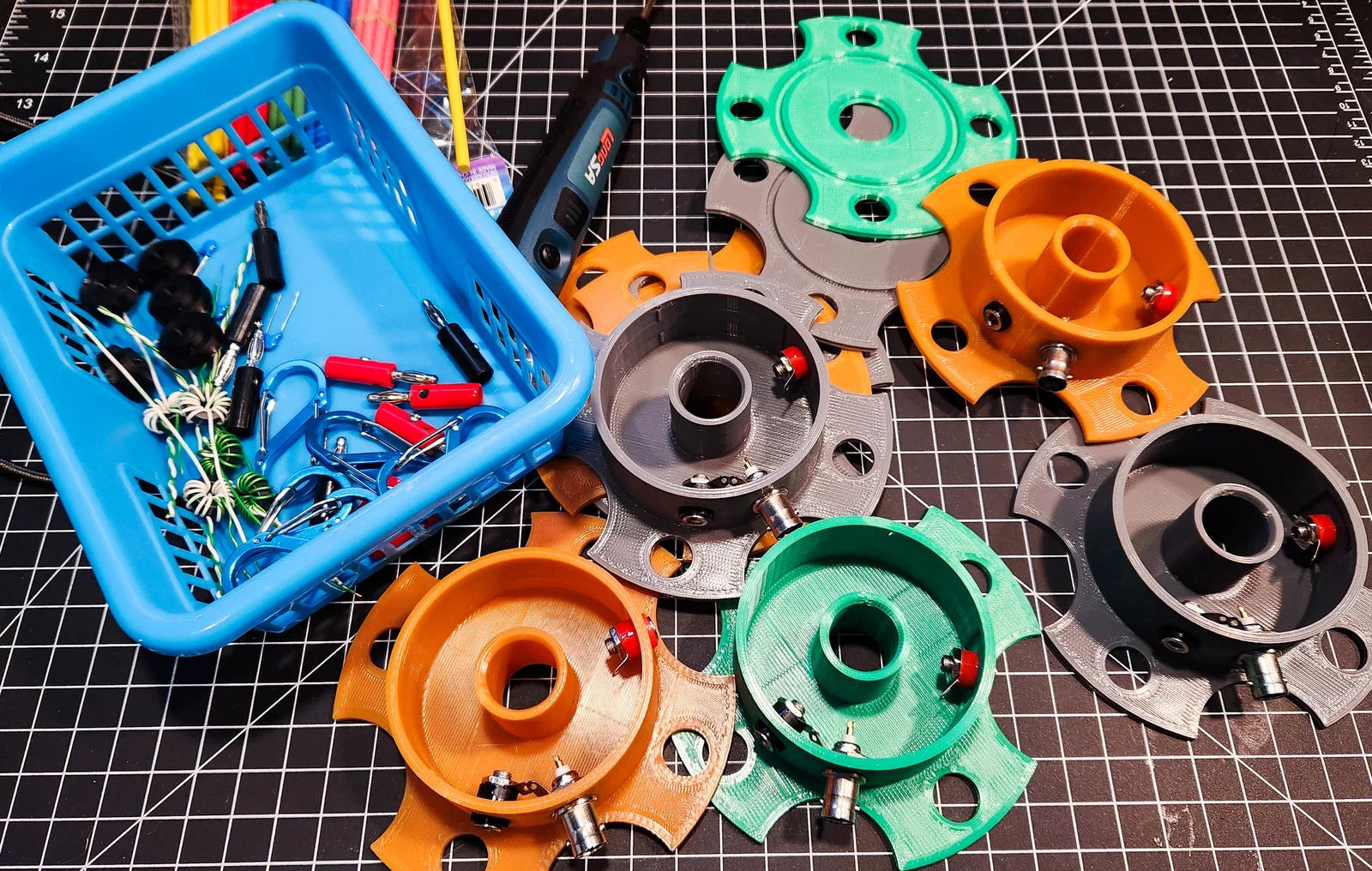

Vật tư cần có:
- đầu nối BNC
- banana plug (đực và cái)
- torroid cho biến áp 49:1
- 68ft dây 20ga
- thiếc hàn, keo và một số dụng cụ khác
antenna này không giống bất kỳ mẫu thương mại nào tôi từng thấy.

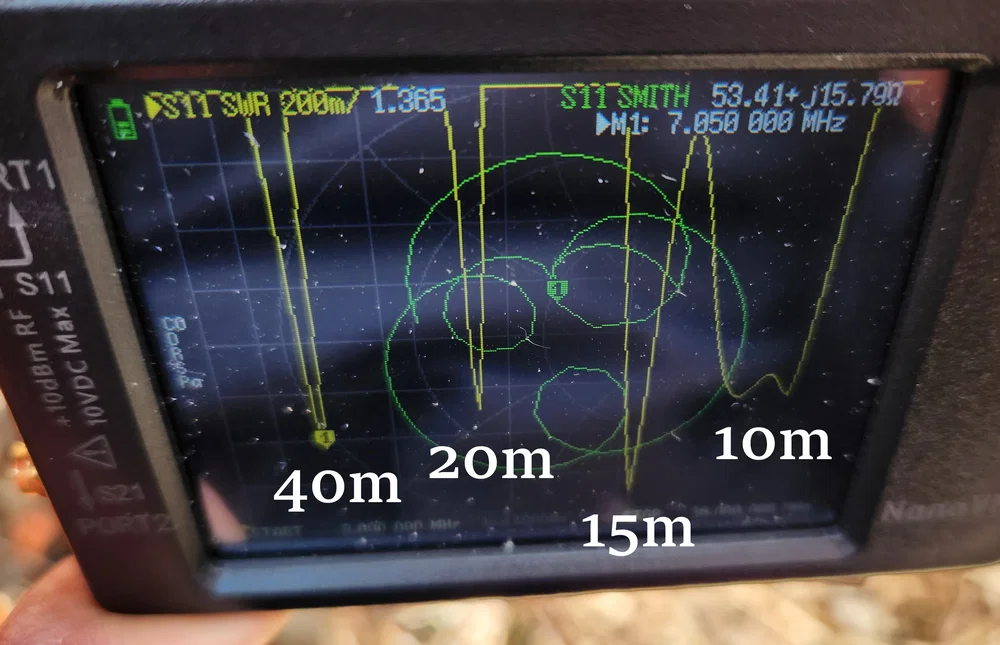

SWR tối đa 1.5:1 trên cả bốn băng tần—không “lách” kiểu thêm loading coil hay điện trở như một số hãng vẫn làm. Đây là antenna cộng hưởng (resonant) nên không cần tuner.
Ở đây màn hình của tôi đã được calibrate sao cho đáy là 1:1 và phía trên là 2.5:1.
