Antenna vertical HF M10 Manpack đa băng SOTA/POTA, telescopic + loading coil, CHA PL-259/SO-239
Bộ kit antenna vertical HF siêu nhẹ, siêu cơ động dùng toàn ren M10. Hỗ trợ telescopic whip, ground spike và loading coil (tùy chọn) để chạy đa băng cho SOTA/POTA, chi phí thấp, resonant nên không cần tuner.
Mô tả
[M10 Manpack]
Bộ kit antenna siêu cơ động
antenna HF dạng vertical, có thể gắn thêm loading coil (tùy chọn)
Mình cần làm một bộ kit antenna siêu gọn, tận dụng toàn bộ ren M10. Nhờ vậy người dùng có thể linh hoạt dùng telescopic whip giá rẻ, loading coil và ground spike khi cần. Mấy món này thường thấy ở PAC-12, JPC-12 và các bộ kit tương tự—rất rẻ và cực kỳ phổ biến trên mạng. Khi làm xong thì chi phí rất thấp, khoảng 20$ cho bản <14MHz, và nhỉnh hơn chút nếu dùng loading coil để xuống băng 7MHz (hoặc tương tự). Cũng có thể dùng như một lựa chọn <30$ thay cho setup kiểu CHA MPAS, dù bạn dựng dạng Vertical, Dipole hay kiểu nào bạn cần.
Phiên bản của mình không có transformer hay resistor bên trong. KHÔNG HAO TỔN (NO LOSS)
Đây là antenna cộng hưởng (resonant) nên không cần tuner.

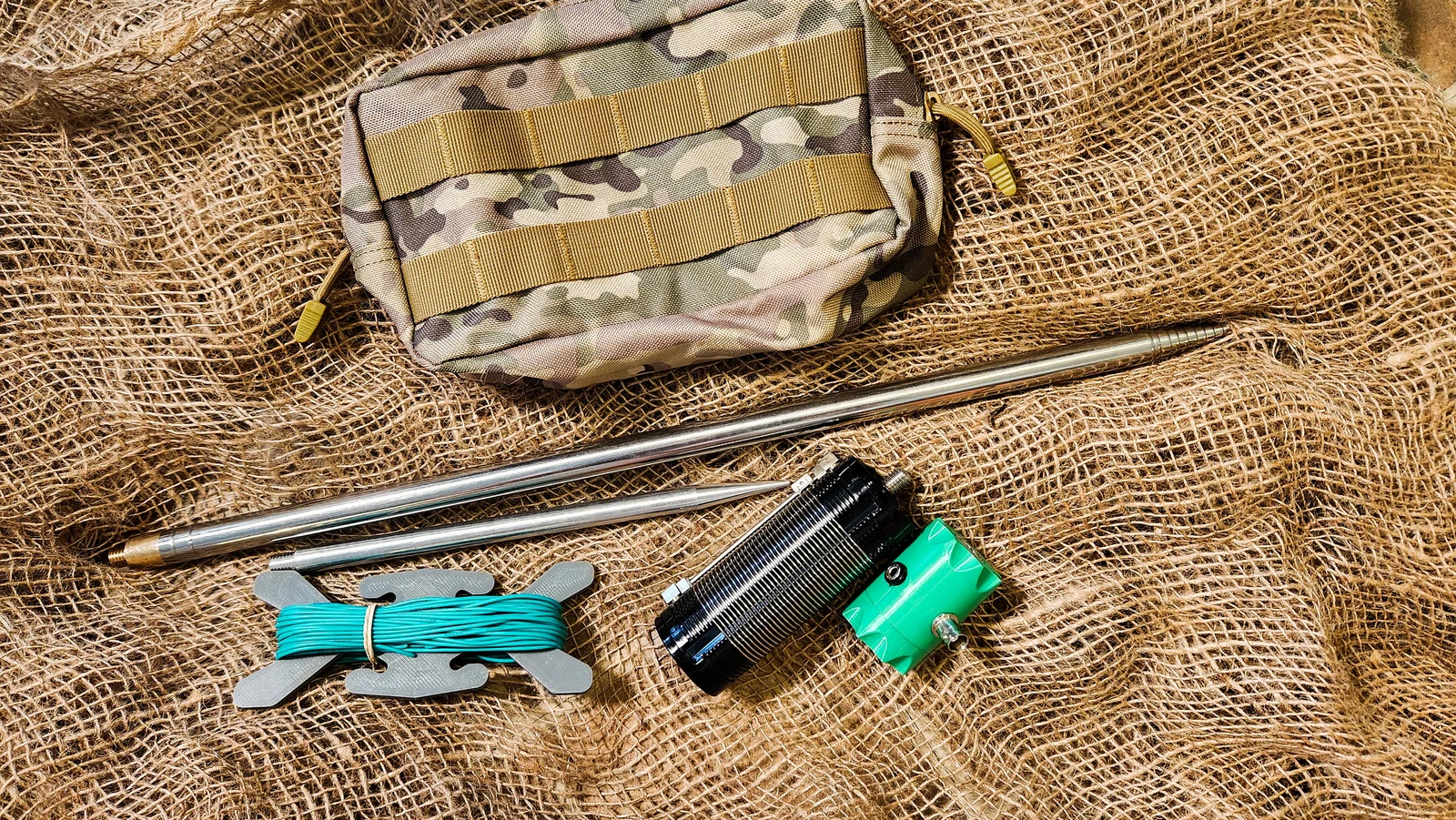

Vật liệu cần có:
-

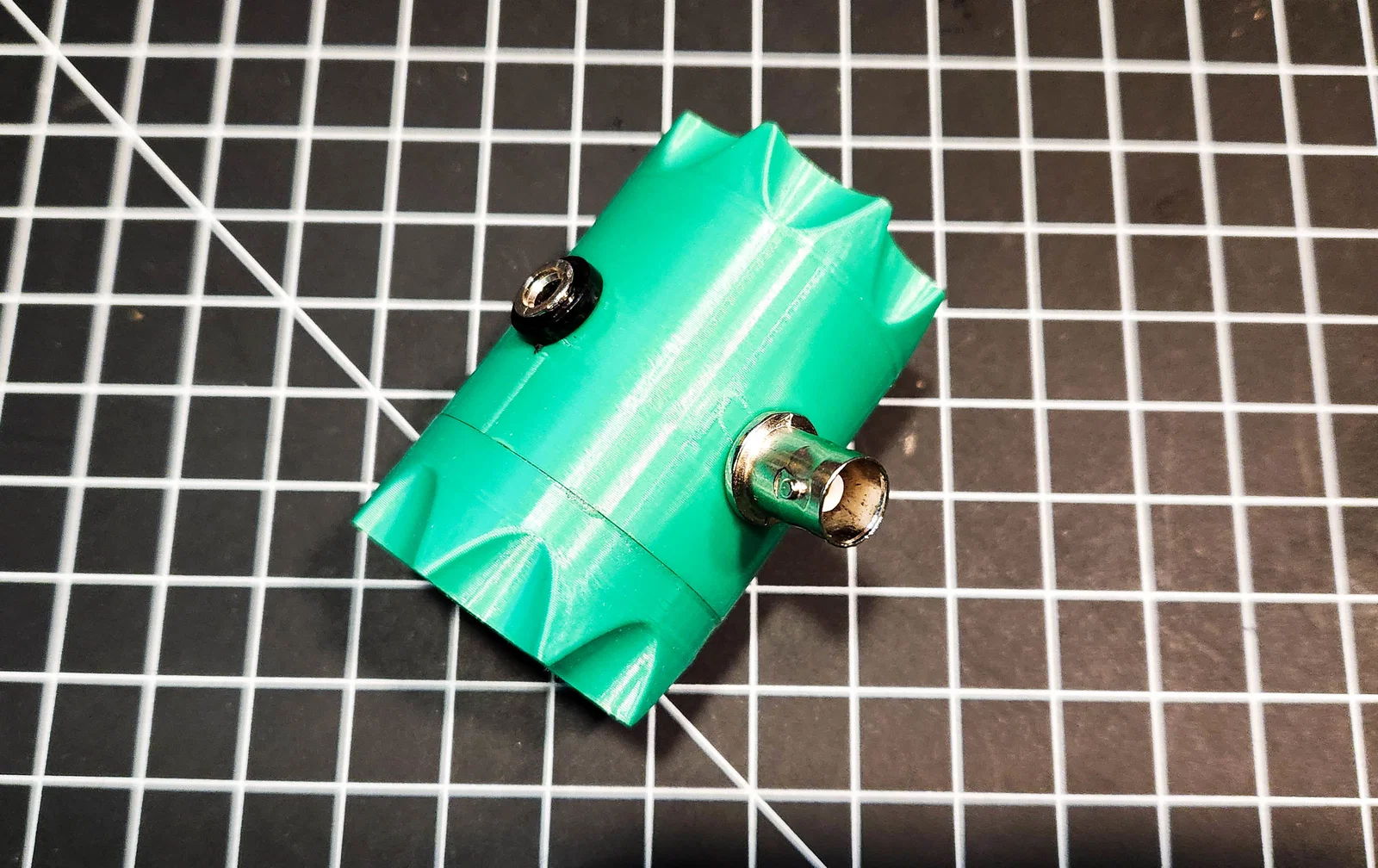

Đầu nối BNC (hoặc đầu nối kiểu PL-SO)
-
2x banana plug
-
Đoạn dây đồng 14ga dài 10cm
-
2x đai ốc M10 (M10 nut)
-

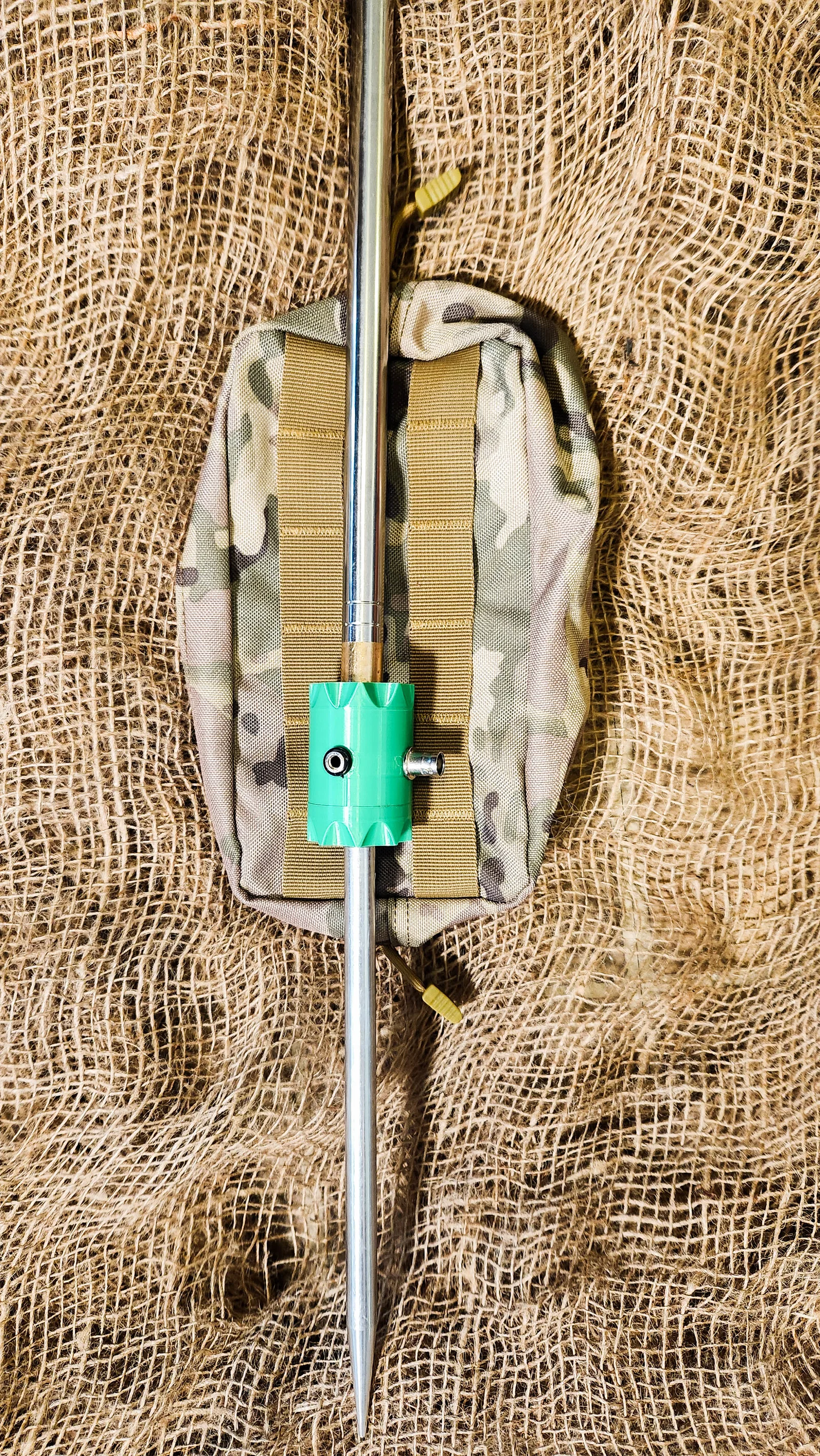

M10 Ground Spike
-

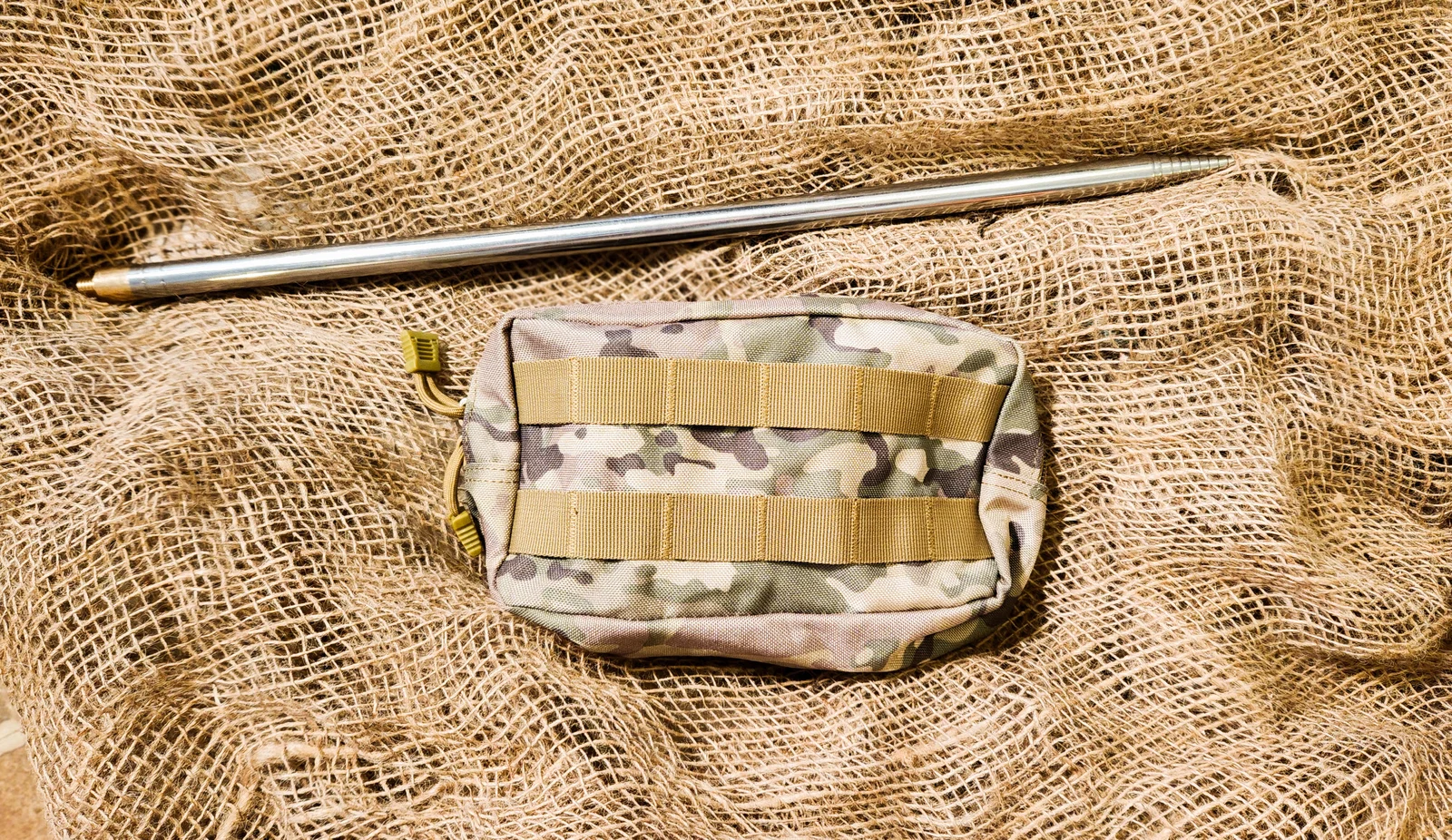

M10 Telescopic Antenna 2.5m hoặc 5.5m
-

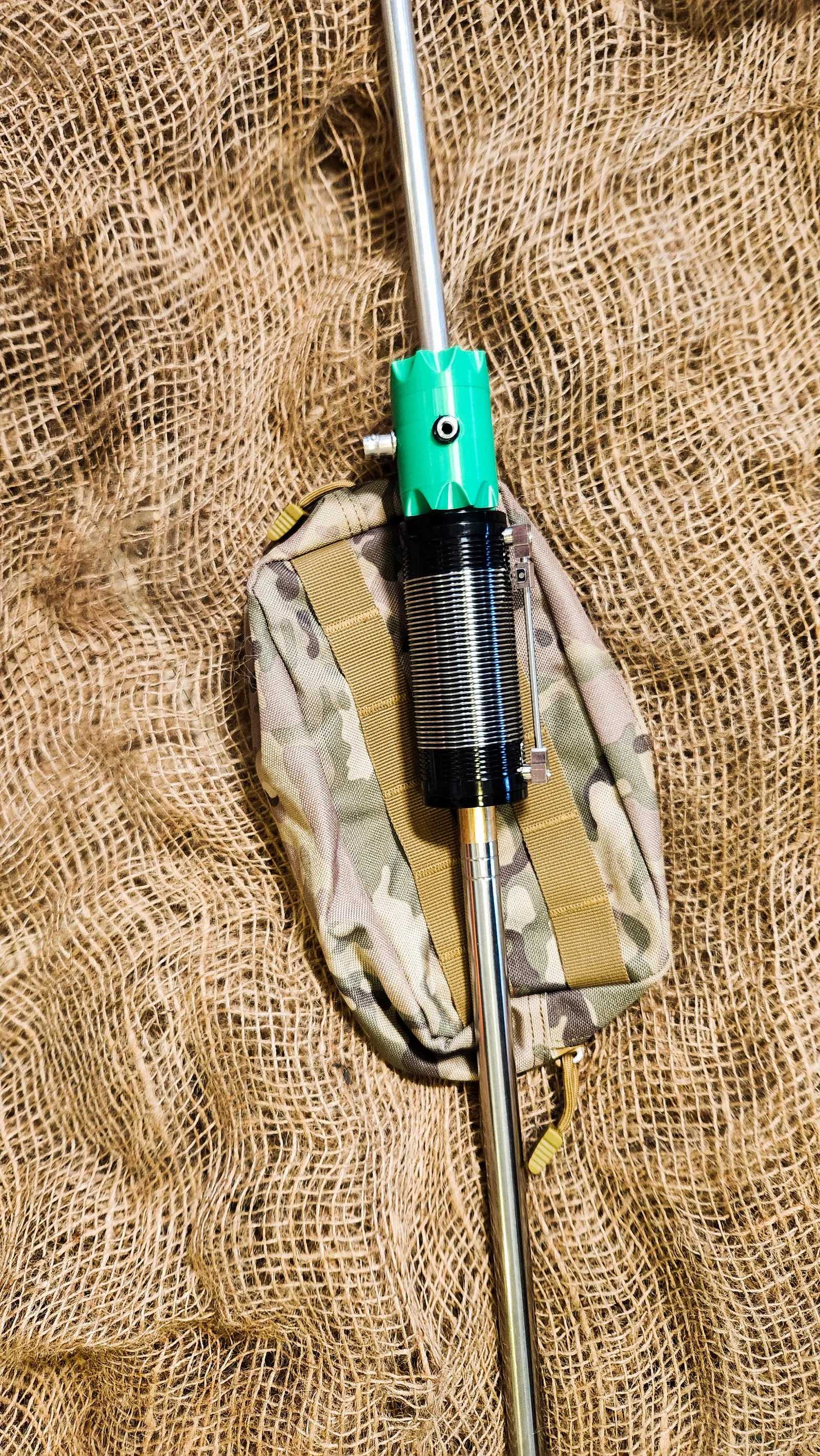

M10 Loading coil (tùy chọn)
-
thiếc hàn (solder), keo epoxy, một ít dây

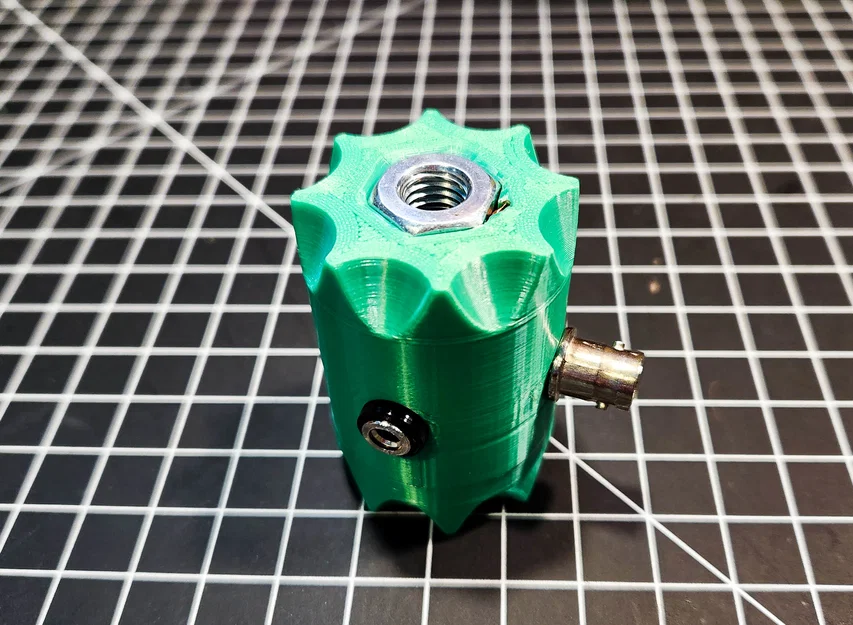

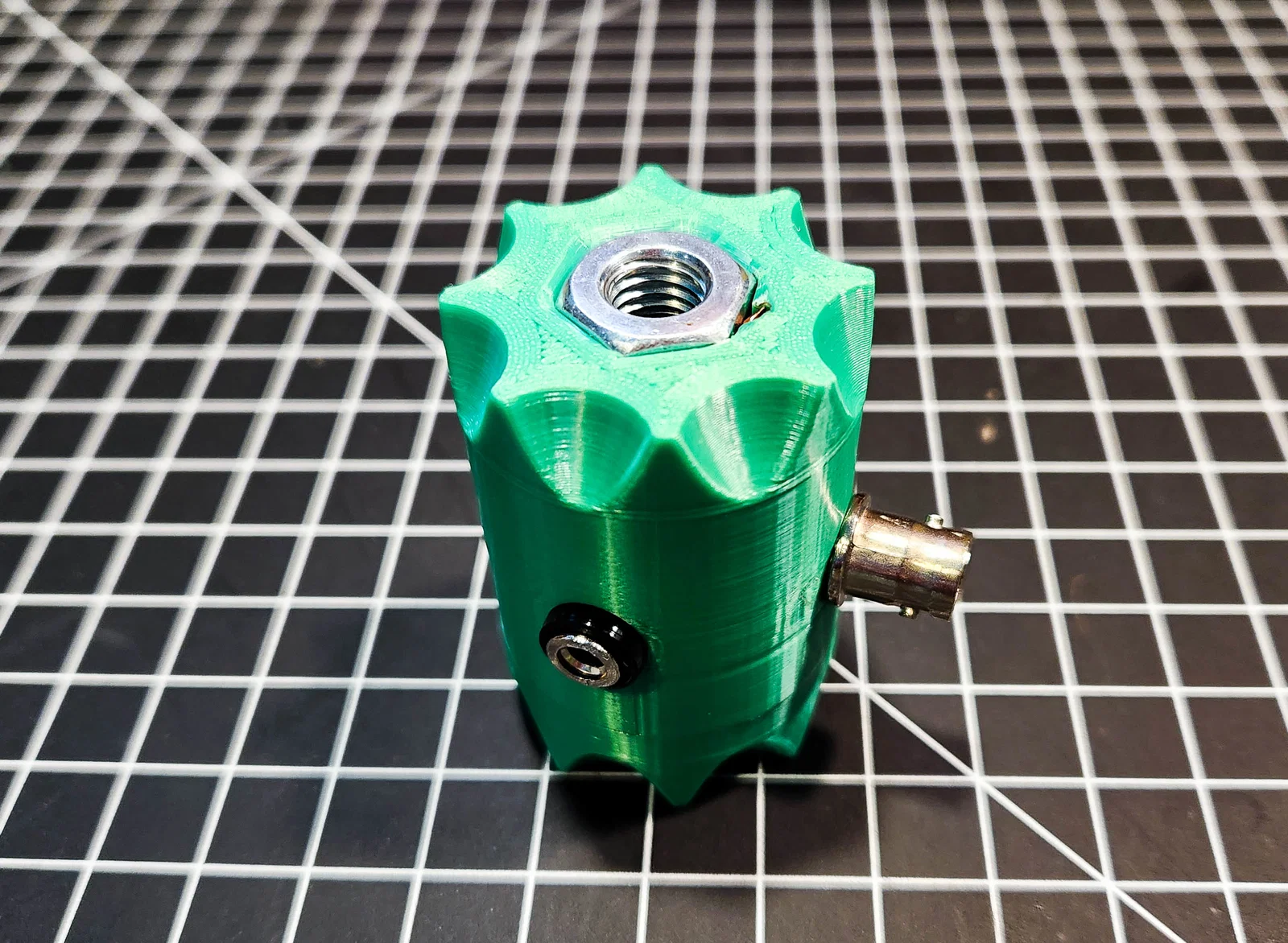

Đai ốc M10 được ép chặt (press-fit) vào dây đồng, để tạo kết nối điện.
Khuyến nghị nên hàn (solder) vào đai ốc M10 bằng cách nào đó để đảm bảo tiếp xúc điện tốt. Vẫn có thể lắp chỉ bằng cách kẹp/ép dây vào đai ốc và thành vách, nhưng về sau có thể bị ăn mòn.
Mẹo: dùng keo 502 (cyanoacetate) ở mặt trong của banana connector và BNC để tránh bị tự vặn lỏng.
Nếu bạn in bằng PLA thì nên chọn màu sáng để tránh bị nắng làm nóng quá. Nếu bạn sống ở nơi khí hậu cực nóng thì dùng vật liệu khác có thể là lựa chọn tốt hơn.
