Hệ Ray Dụng Cụ Modular (Modular Tool Rail System)

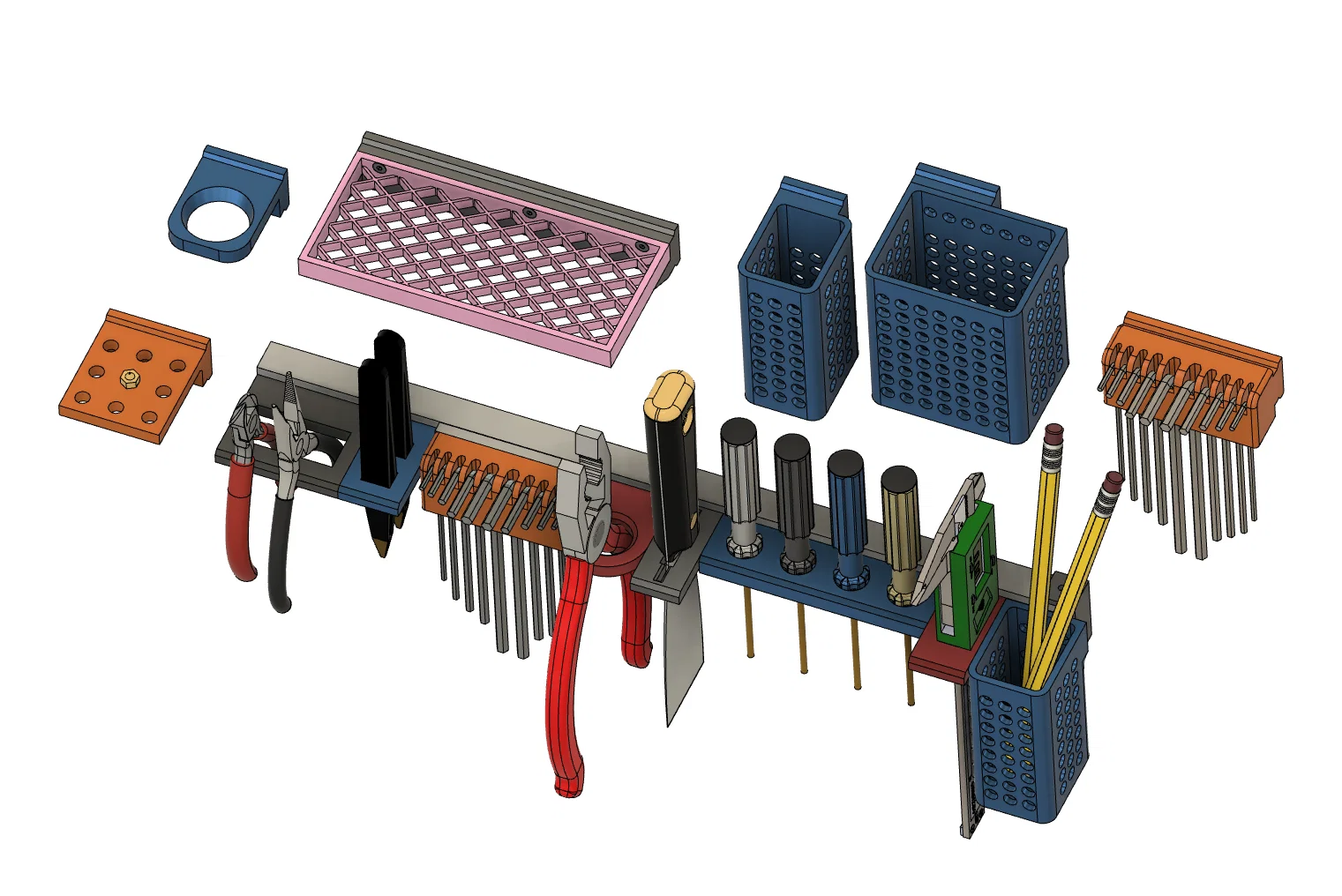

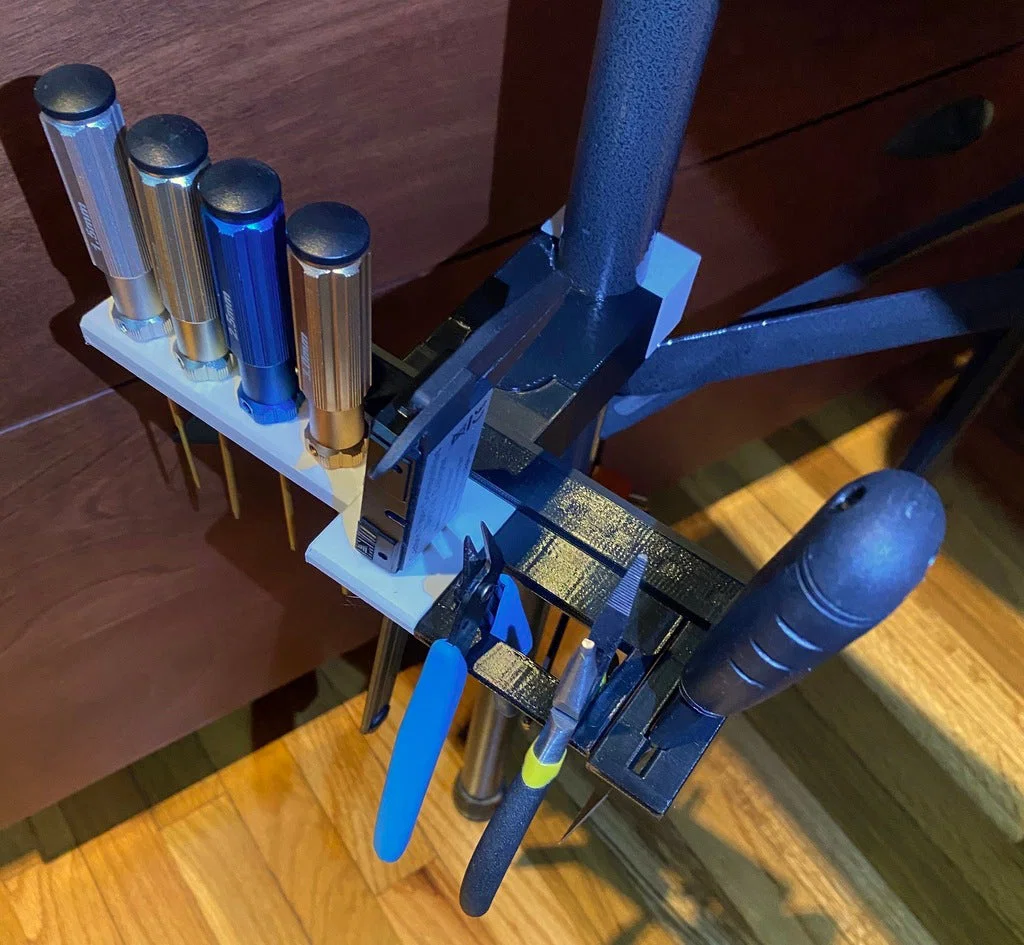

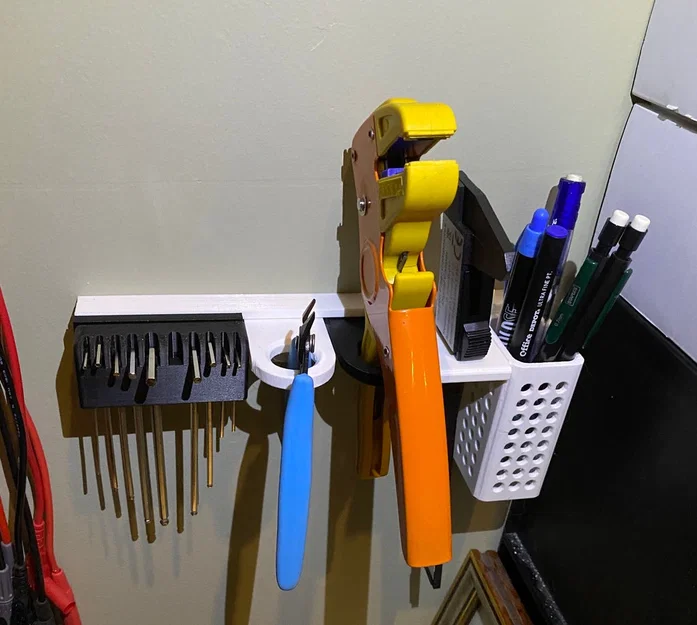

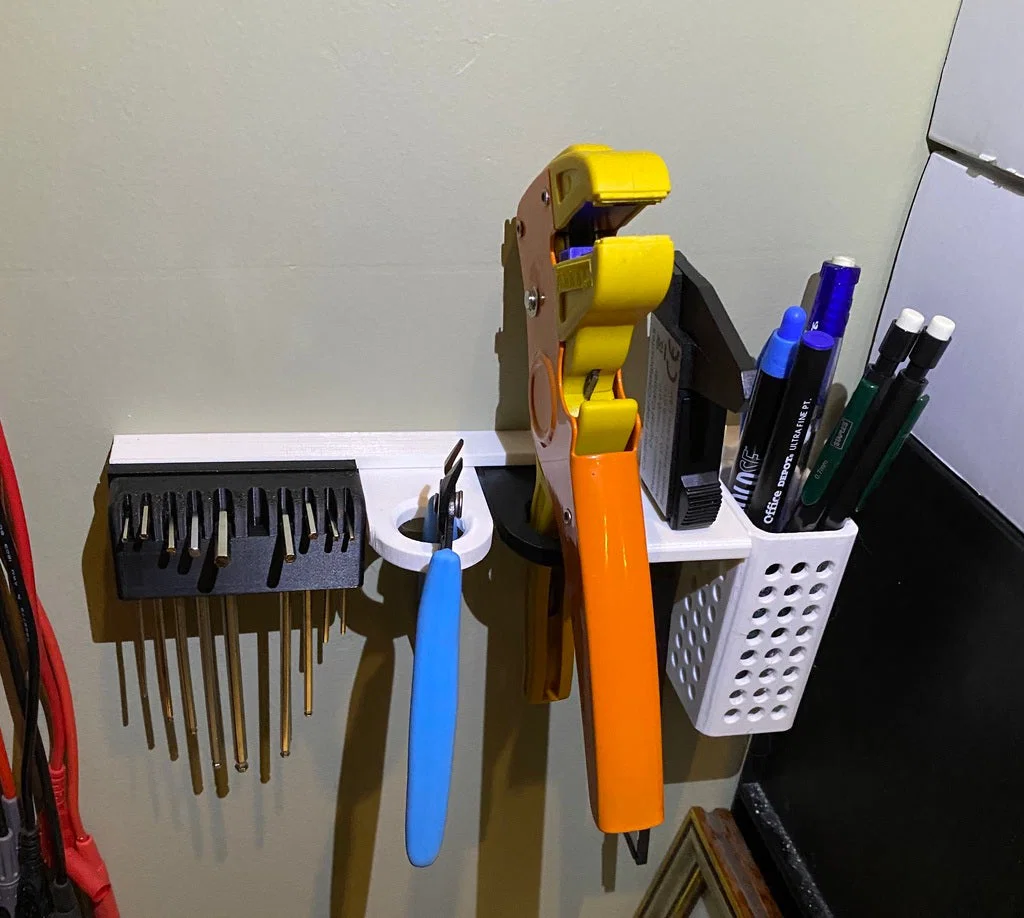

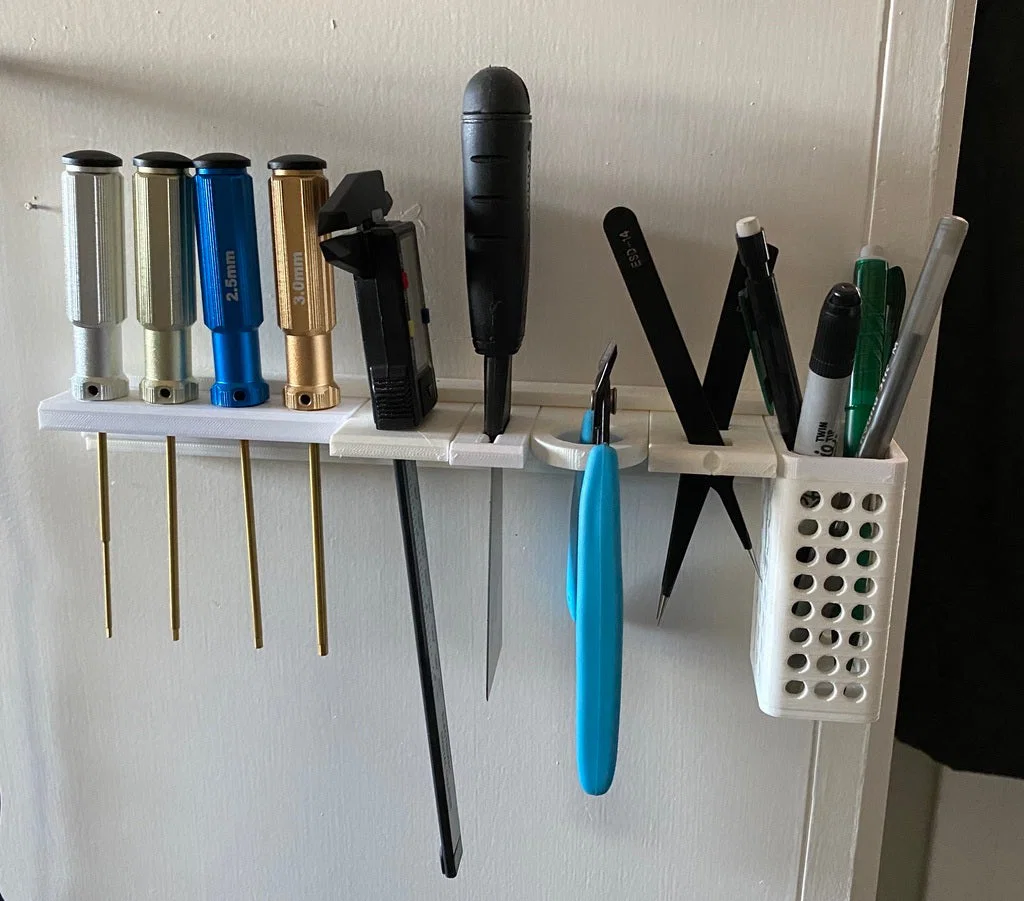

Đây là một hệ ray dạng modular giúp bạn sắp xếp các dụng cụ nhỏ để lấy xài cho tiện. Các loại giá/holder khác nhau sẽ trượt vào ray. Bạn chọn holder nào cần, tùy theo nhu cầu dụng cụ. Mình có bốn bộ gắn rải rác ở nhiều chỗ làm việc khác nhau và chọn holder theo các món mình hay dùng nhất ở khu đó.

• Cập nhật 2022-08-28: Thêm holder cho một bộ lục giác (hex keys) – các biến thể khác là cho hai bộ. Đây là model bên ngoài. Link ở bên dưới.
• Cập nhật 2022-07-07: Thêm Nozzle Holder cho tối đa 9 nozzle kiểu E3D V6
• Cập nhật 2022-06-14:
  • Thêm ly đựng bút bản lớn
  • Thêm phiên bản 2 mảnh của ly đựng bút gốc.
  • Thêm holder lục giác có ngàm gắn ray tích hợp (để bổ sung cho cái có đế nam châm)
  • Thêm khay đựng đồ lặt vặt
  • Thêm link tới các thiết kế tương thích của @TickTock và @mortif65. Cảm ơn nhiều!
• Cập nhật 2021-03-11: Thêm link tới các phần tương thích của coaster36
• Cập nhật 2020-07-29: Thêm link tới một holder chai dầu tương thích
• Cập nhật 2020-06-13: Mình thêm endcap cho ray
• Cập nhật 2020-03-20: Mình thêm holder cho dao gọt ba via (deburring tool). Xem bảng bên dưới.

Gắn/mount hệ ray
Ray có thể bắt bằng vít xuyên qua các lỗ có sẵn lên tường, tủ, hoặc bề mặt khác. Bạn cũng có thể dùng keo dán tùy mức độ “cố định vĩnh viễn” bạn muốn. Mình có ít nhất một trường hợp muốn gắn lên ống (chân bàn kim loại), nên mình cũng làm thêm một hệ gá kẹp ống (tubular mounting system). Trường hợp này có thể cần nhiều biến thể khác nhau như đường kính ống và độ vươn của gá. Mình có cung cấp STL mình đã dùng, nhưng có thể bạn sẽ cần vào model để chỉnh tham số cho đúng nhu cầu.

Các thành phần (The Components)

Category

Name

Description

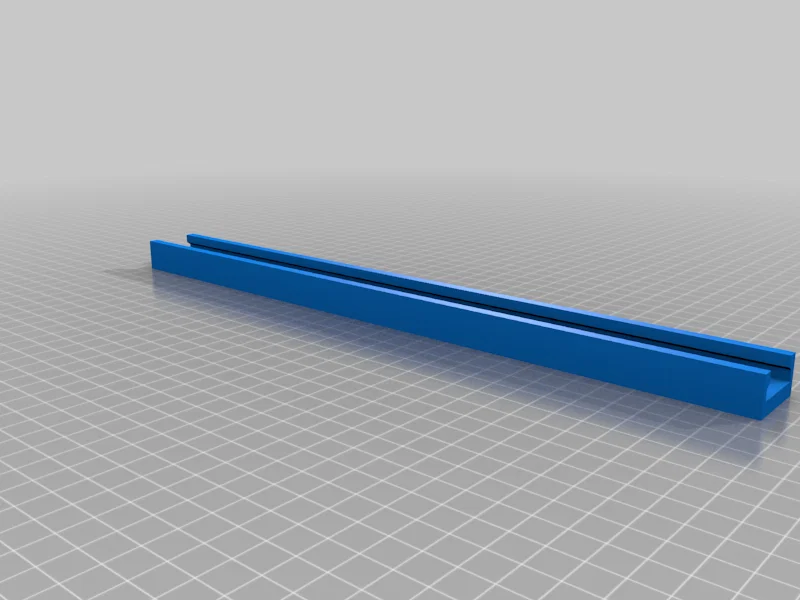

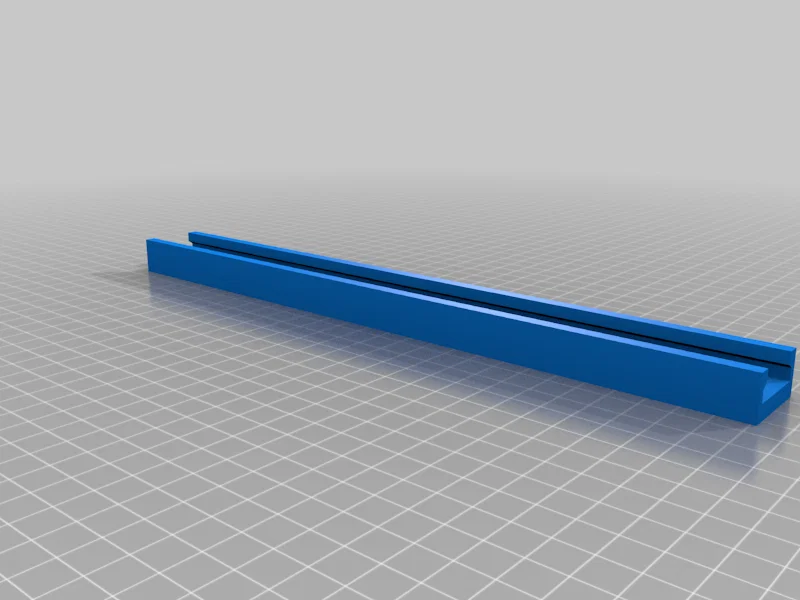

Rail

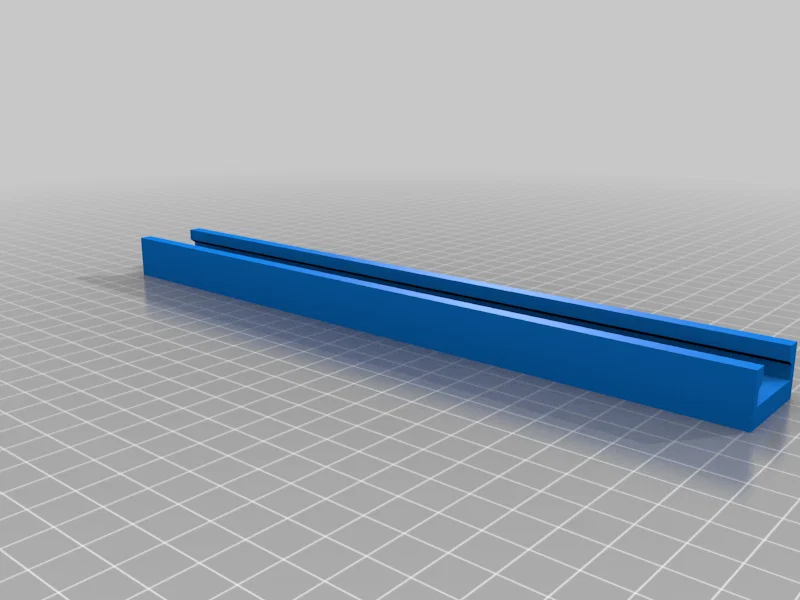

Bản thân thanh ray. Chọn chiều dài phù hợp nhu cầu.

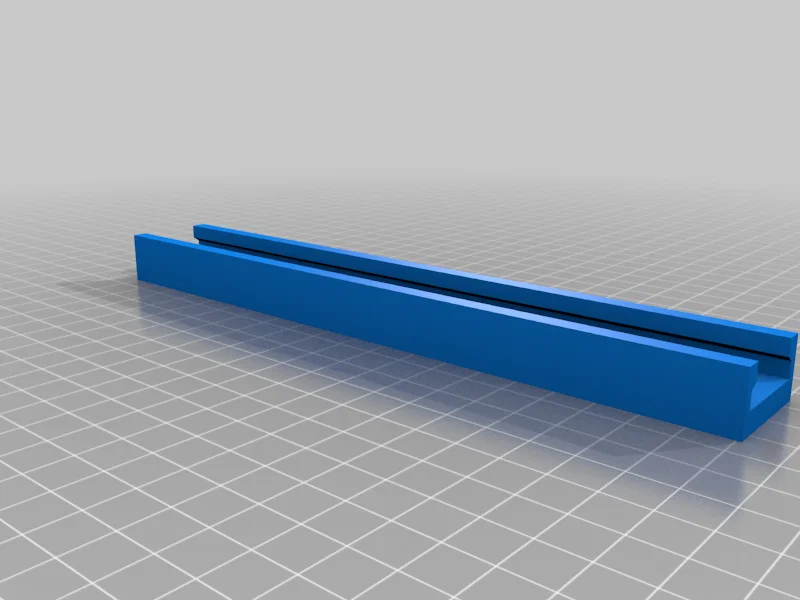

Rail-200mm.stl

Ray 200mm

Rail-240mm.stl

…

Rail-280mm.stl

…

Rail-320mm.stl

…

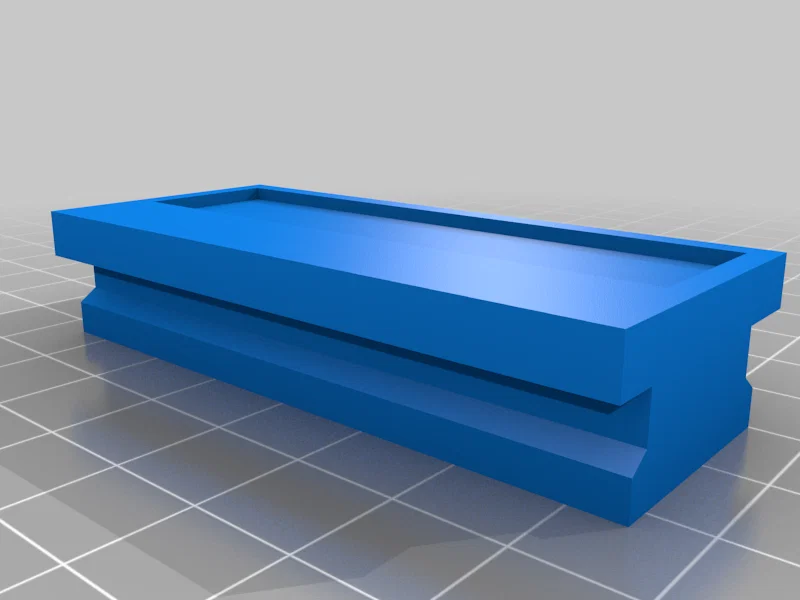

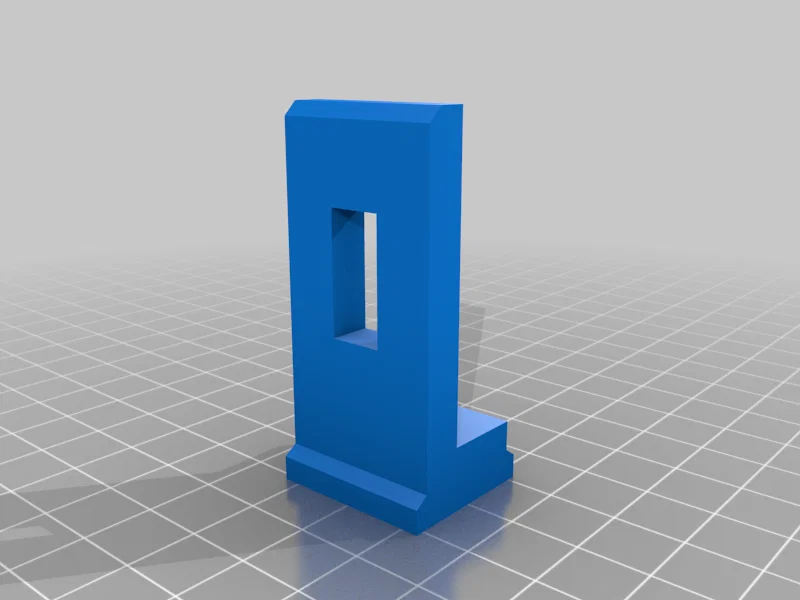

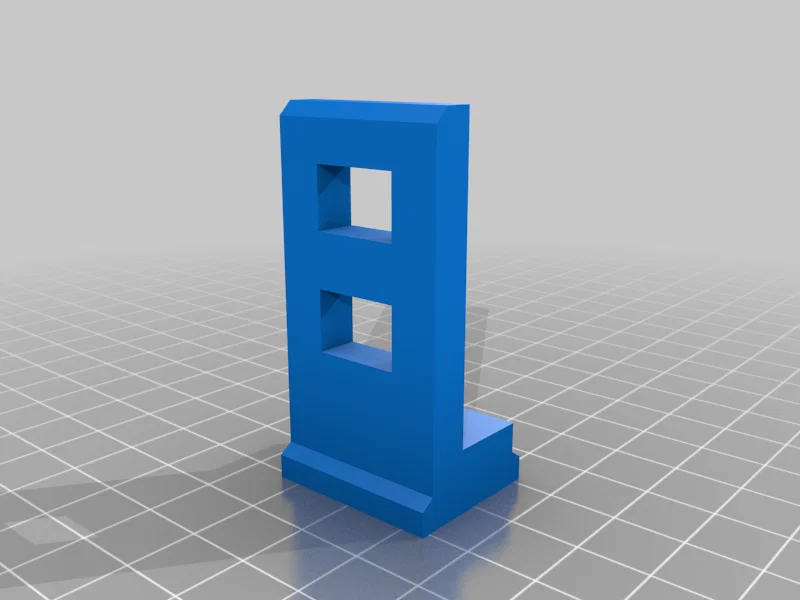

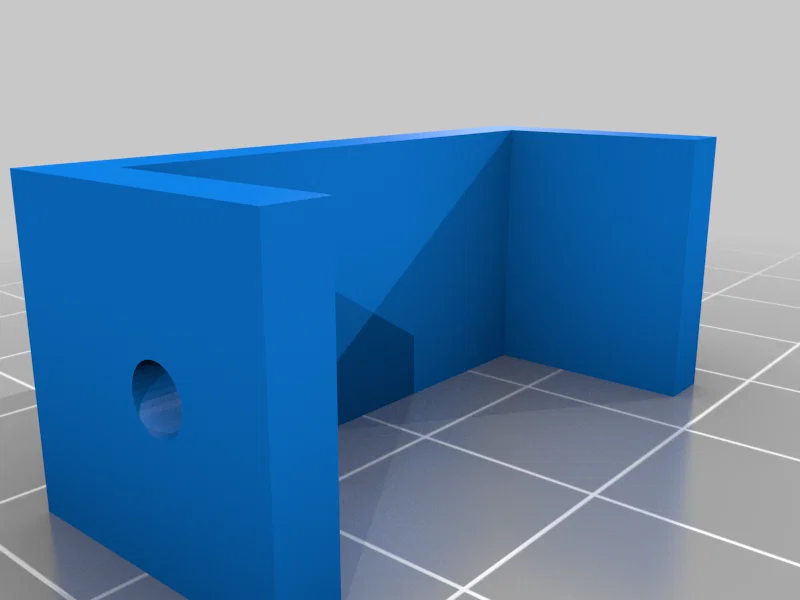

Endcap.stl

Gắn ở đầu ray để holder không bị trượt tuột ra.

Holders

In những cái bạn thấy hữu ích

Caliper Holder.stl

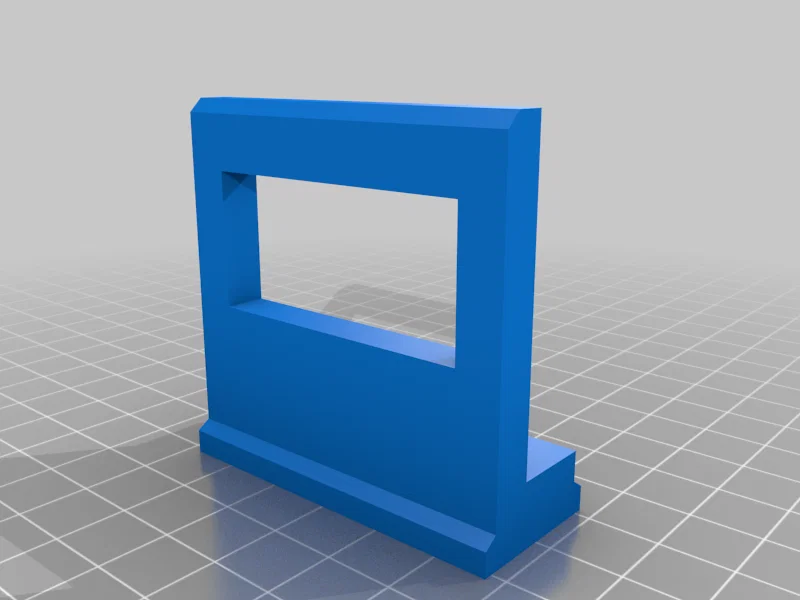

Giữ thước kẹp điện tử (digital calipers) loại rẻ như mấy cái này.

Driver Holder.stl

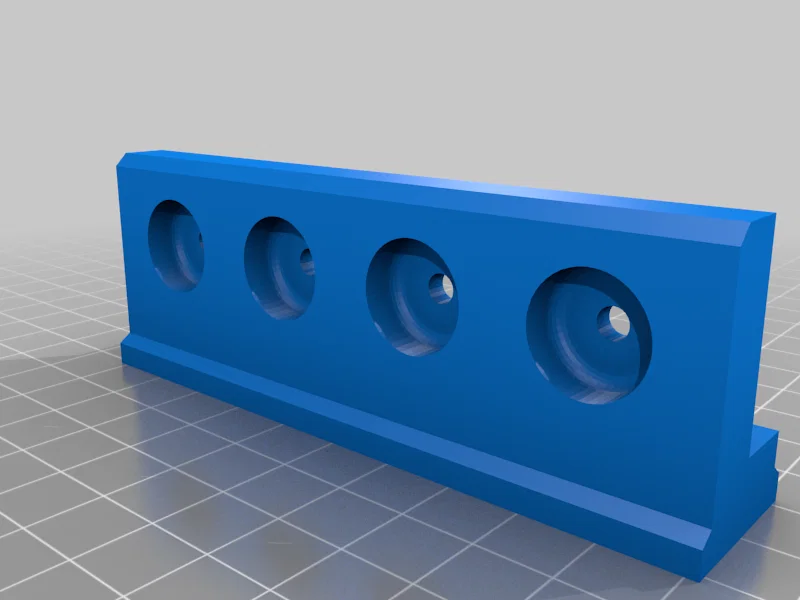

Giữ một bộ 4 Hex Key drivers như mấy cái này

Hex Key Holder

Giữ một bộ 5 lục giác hệ mét cỡ nhỏ (kiểu hay đi kèm máy in 3D). Vui lòng .

Double Hex Key Integrated.stl

Giữ hai bộ lục giác hệ mét cỡ nhỏ (kiểu hay đi kèm máy in 3D). Tác dụng tương tự holder lục giác nam châm được nhắc bên dưới, nhưng là một khối liền và không tháo rời bằng nam châm.

Magnetic Base.stl

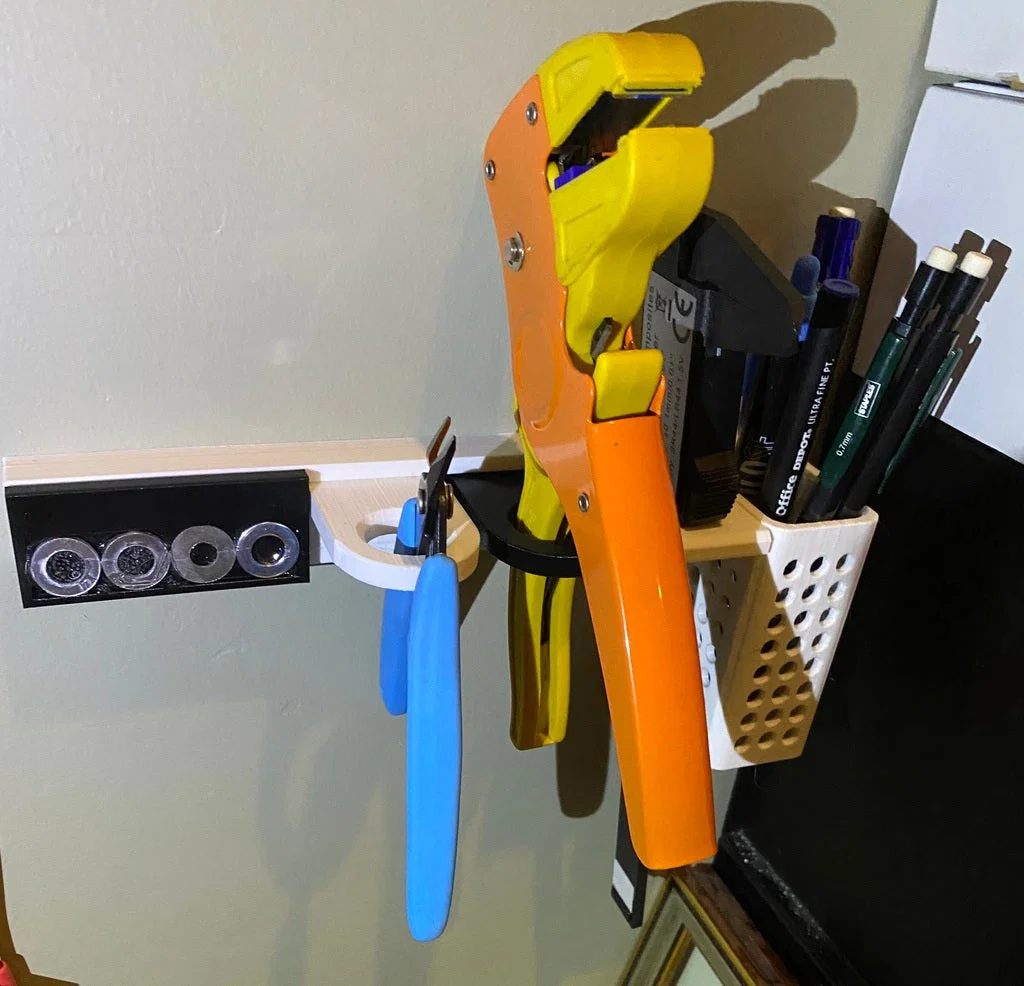

Tạo phần đế cho của mình. Để dùng, dán các long đền (washers) kim loại hoặc vật liệu có tính nhiễm từ khác vào phần hõm. Nam châm trên holder lục giác sẽ hút vào đế. Xem hình.

Multi Plier.stl

Giữ nhiều kìm như kìm mũi nhọn, kìm cắt dây, v.v.

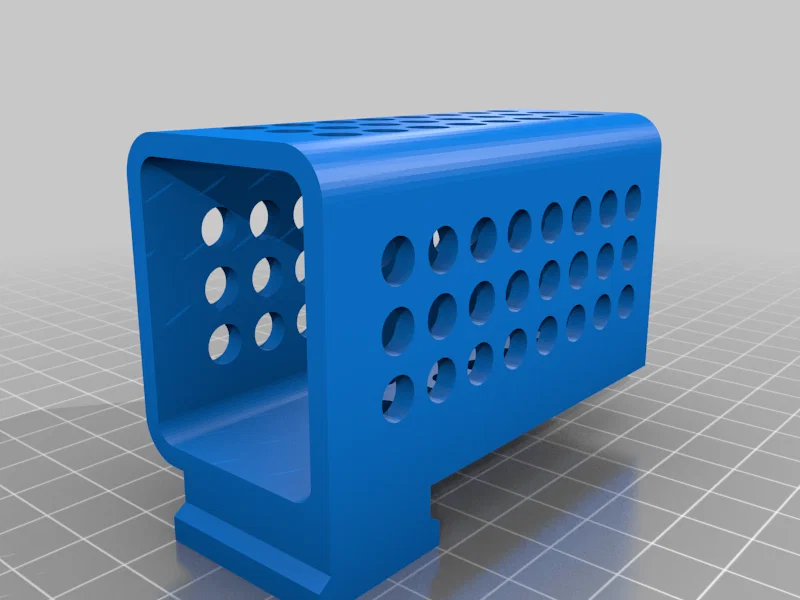

Pencil Cup.stl

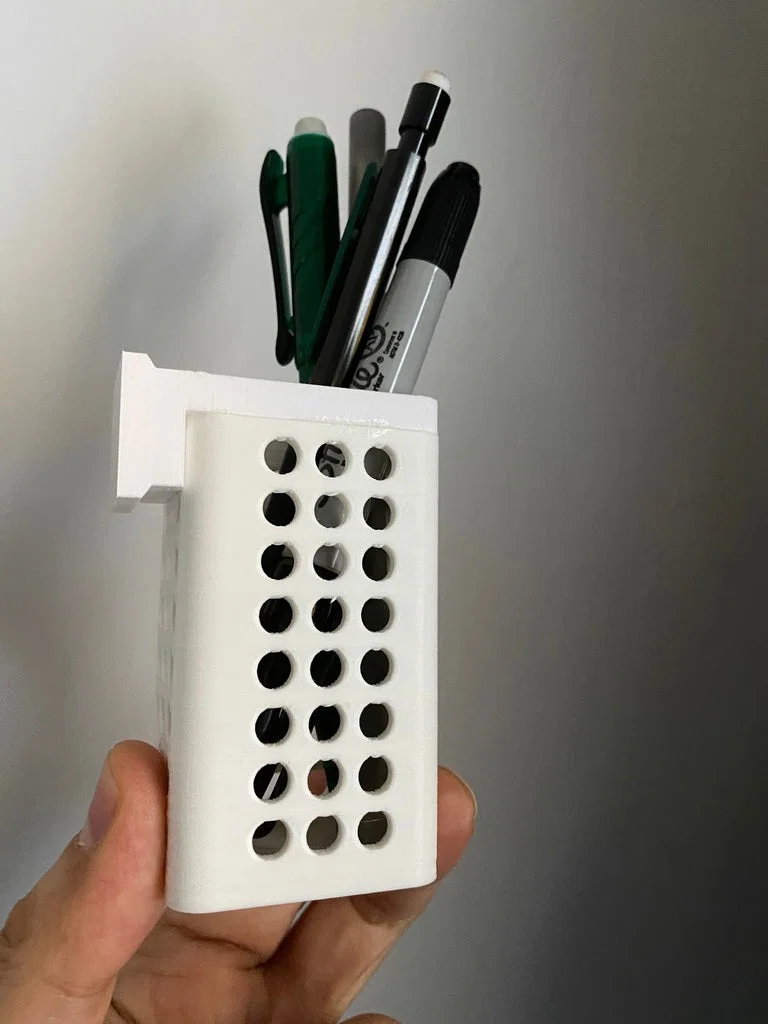

Đựng bút chì, bút bi và các món nhỏ khác.

TwoPieceCup.stl, TwoPieceCupAttachment.stl

Cùng kiểu ly đựng bút như trên, nhưng in được dạng 2 phần và bắt lại bằng vít đầu chìm m3 (hoặc dán keo).

BigPencilCup.stl, BigPencilCupAttachment

Bản lớn hơn của ly đựng bút. In 2 phần và bắt lại bằng vít đầu chìm m3 (hoặc dán keo).

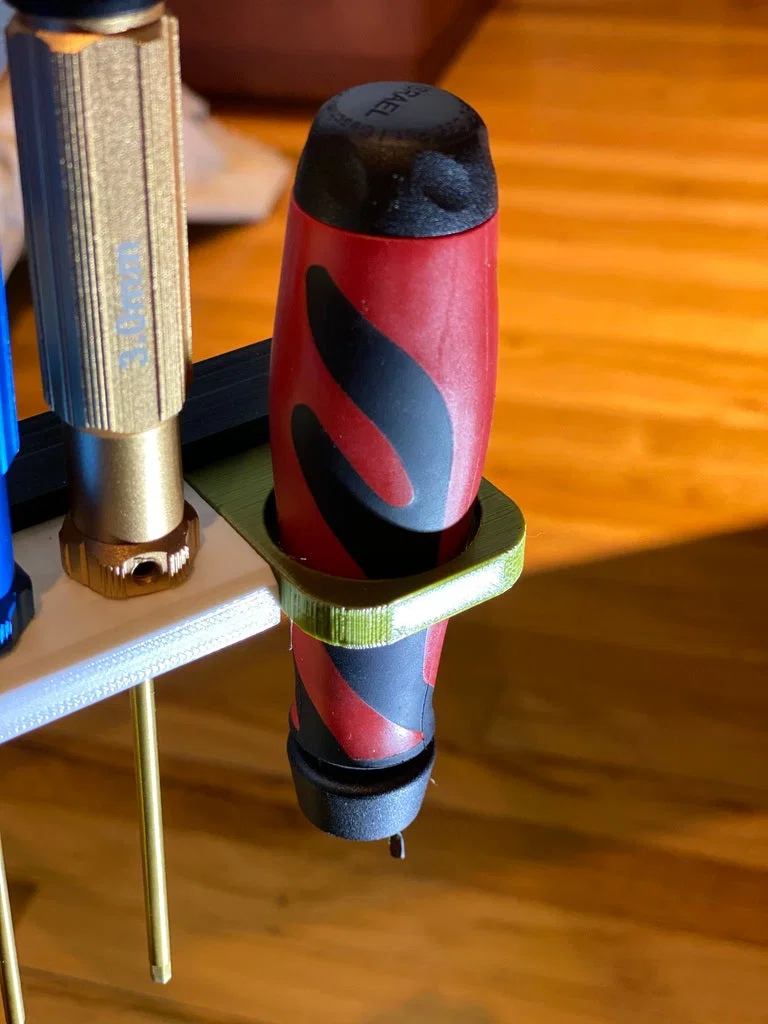

Single Plier Holder.stl

Giữ một cây kìm to hơn

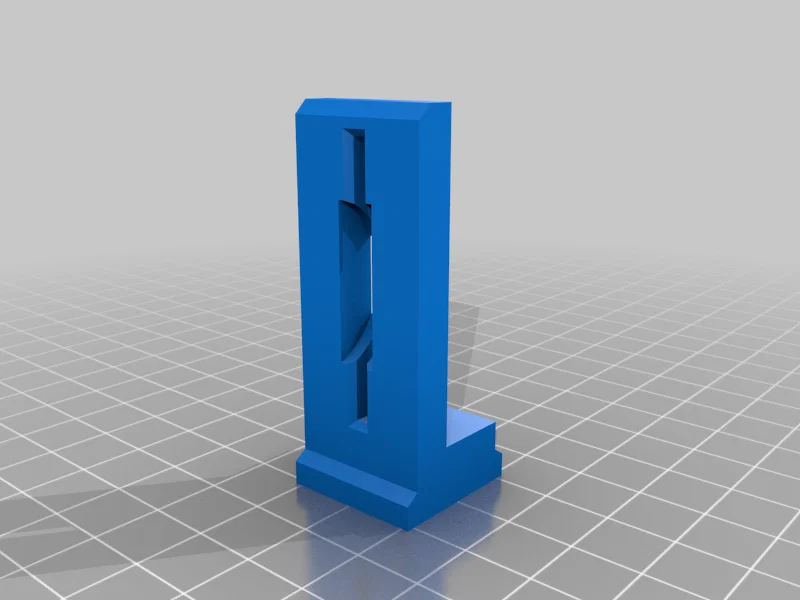

Spatula Holder.stl

Giữ loại bay/spatula nhỏ hay đi kèm nhiều máy in 3D

Tweezers Holder.stl

Giữ 1 hoặc 2 nhíp

Deburring Tool Holder.stl

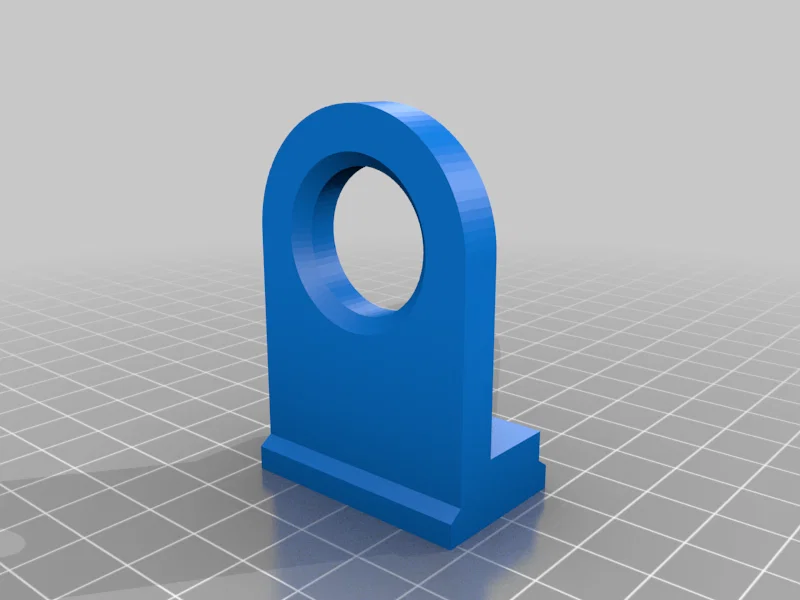

Giữ dao gọt ba via (deburring tool) như loại này

Tool Tray.stl
Tool Tray Attachment.stl

Khay 140x63 để đựng đồ lặt vặt. In 2 phần và bắt lại bằng vít đầu chìm m3 (hoặc dán keo)

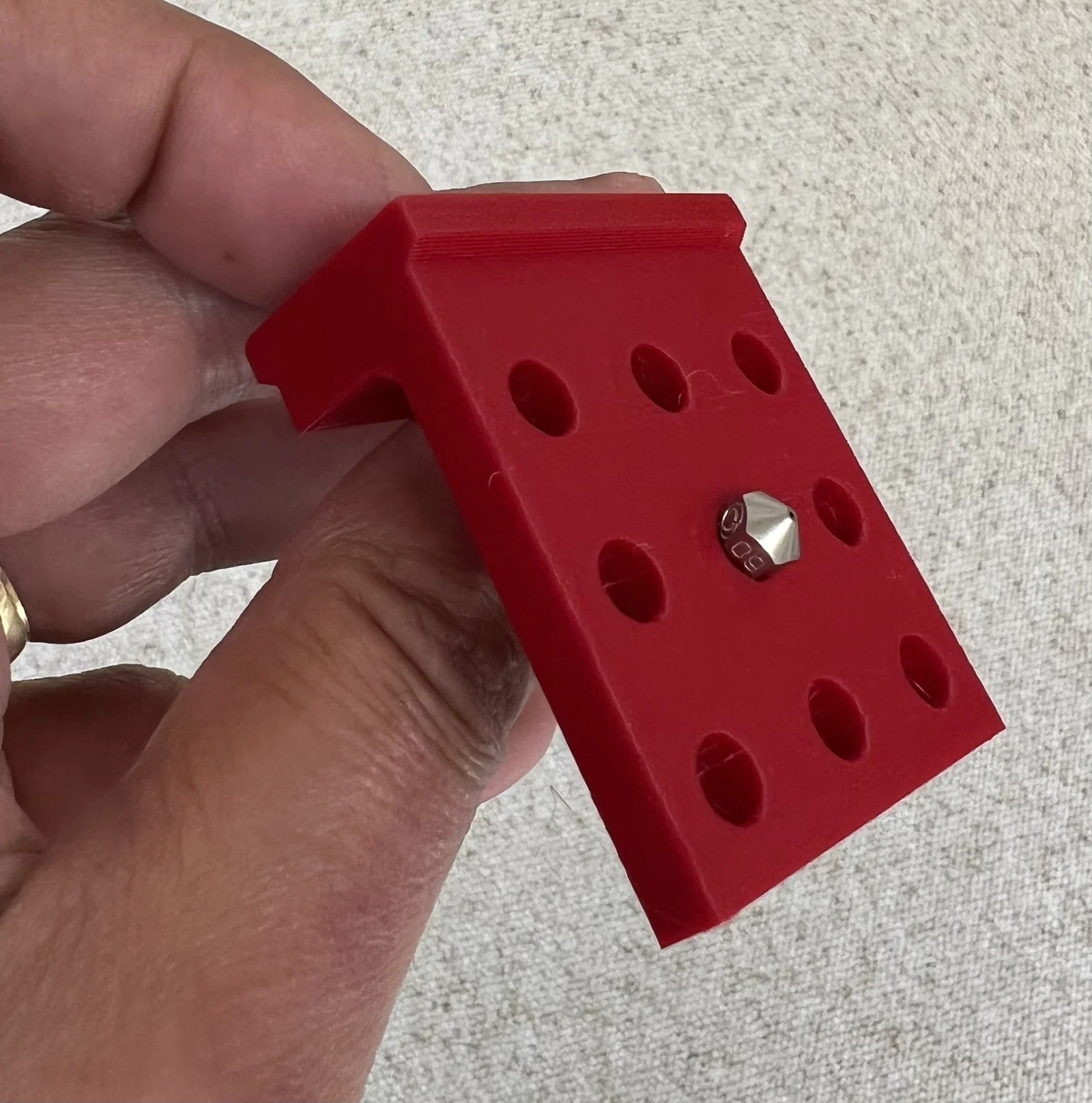

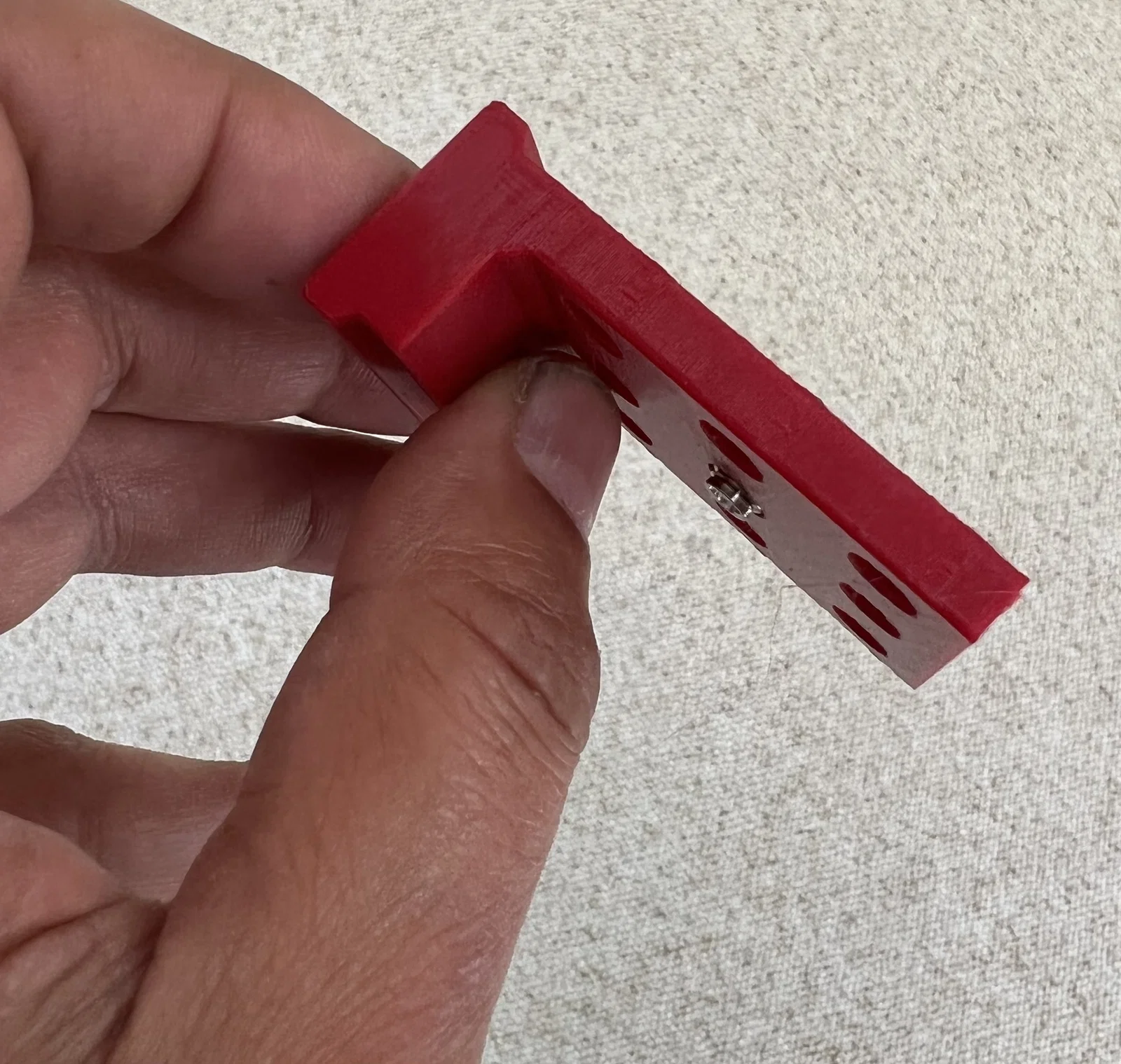

Nozzle Holder.stl

Giữ tối đa 9 nozzle kiểu E3D V6.

Compatible Designs

Oil Bottle Holder

Một thiết kế tương thích bởi @guidomz

Hex Driver Set

Một thiết kế tương thích bởi @coaster36

Solder sucker snap mount

Một thiết kế tương thích bởi @coaster36

Caliper mount

Một thiết kế tương thích bởi @coaster36

Loupe Holder

Một bởi @TickTock

AFA Deburring Tool Holder

Một bởi @mortif65

Glue Stick Holder

Một thiết kế bởi liouma

56cm Rail in 2 parts

Một thiết kế bởi liouma

Tape Hanger

Một bởi asadchaq

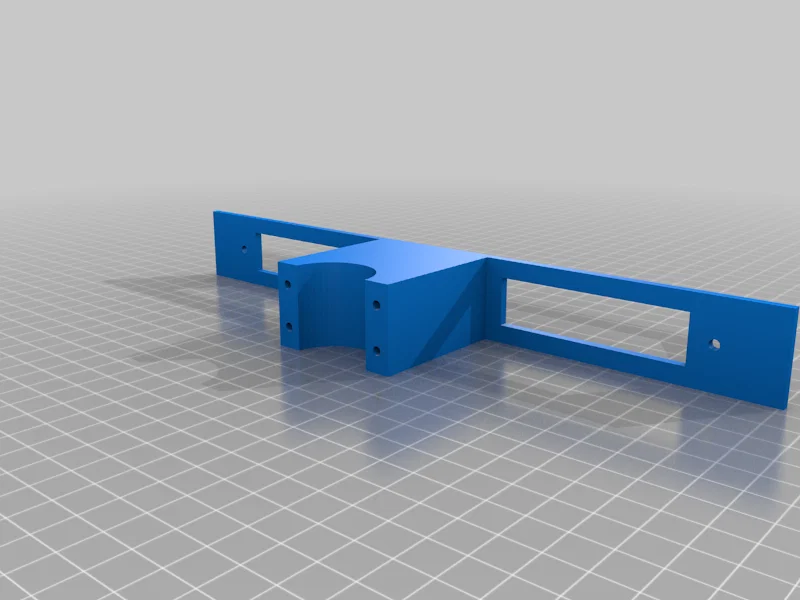

Tube Clamp

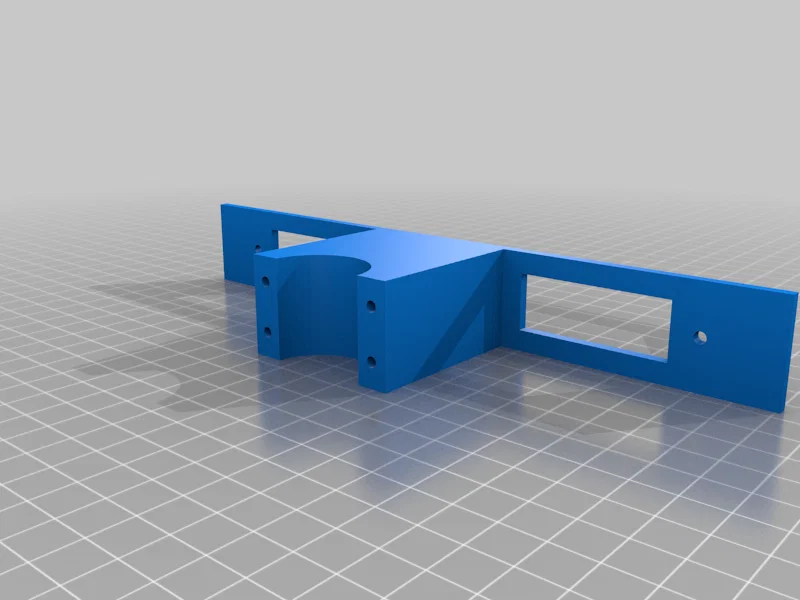

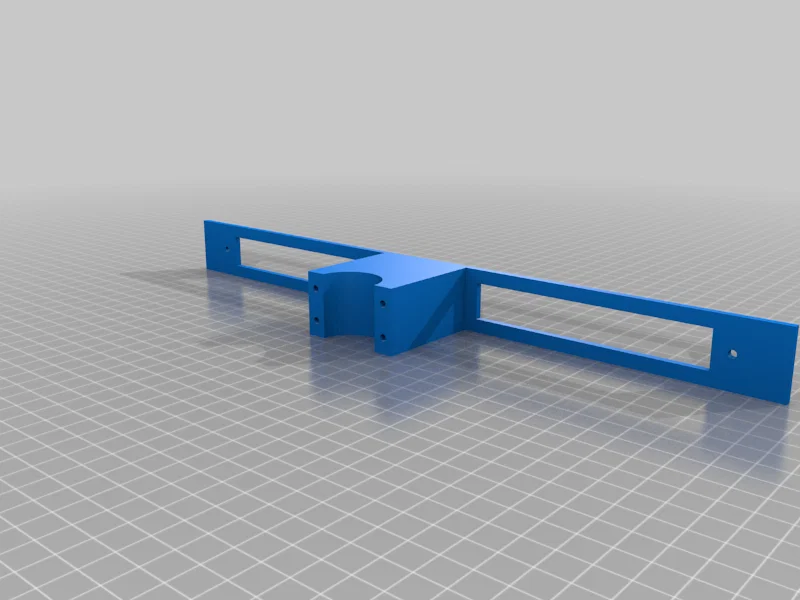

Tùy chọn: Dùng để gắn hệ ray lên một ống. Gồm 2 phần kẹp lại quanh một ống như chân bàn.

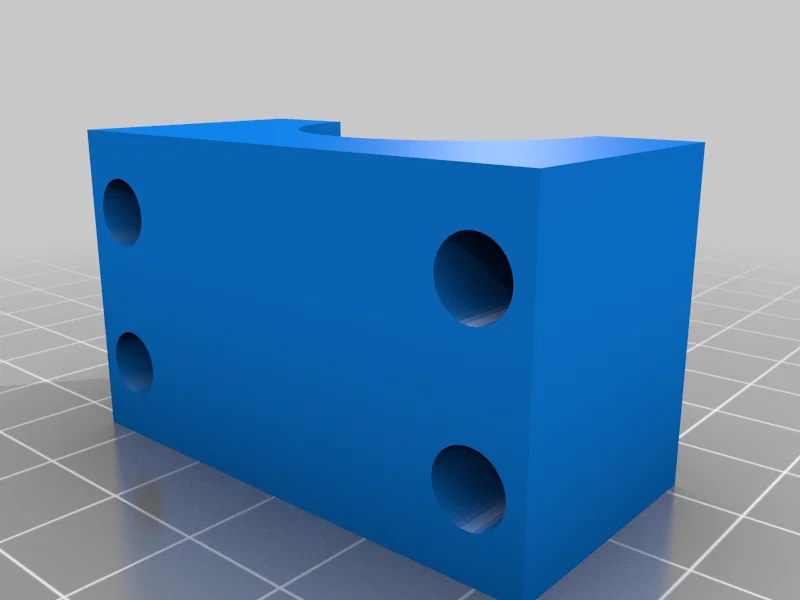

Rear Hub.stl

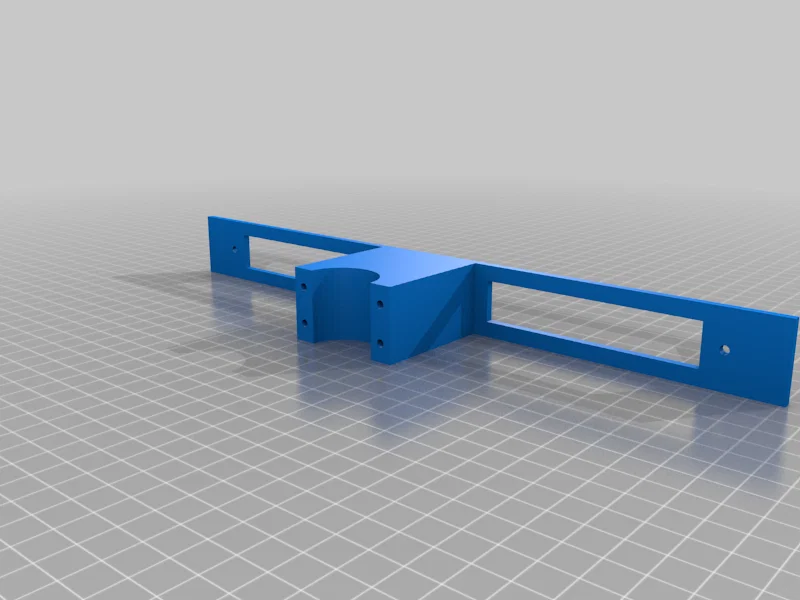

Front Plate-200.stl

Dùng với ray 200mm

Front Plate-240.stl

…

Front Plate-280.stl

…

Front Plate-320.stl

…

Tùy biến và file Model

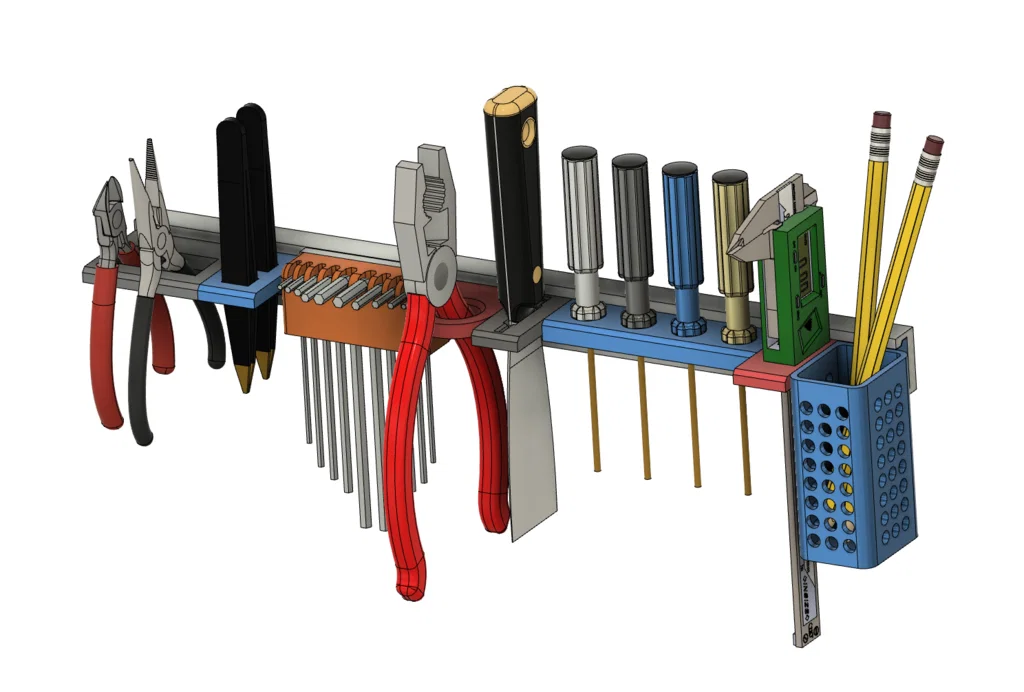

Mình có cung cấp file Fusion 360 gồm ray, tất cả holder, tube clamp và nhiều sketch để làm nền tảng cho các component mới. Bạn có thể thêm holder mới khá dễ bằng các component và sketch có sẵn. Ngoài ra, nhớ kiểm tra User Parameters (Modify -> Change Parameters) để cập nhật nhanh các thiết lập quan trọng như chiều dài ray.

Nếu bạn tạo component mới, cho mình biết với, mình sẽ link từ đây để người khác dễ tìm đủ các holder dùng được với hệ này.

Note: trong model có một component tên “Dovetail Attachment”. Mình để đó như điểm khởi đầu cho các holder bạn muốn tháo rời được nhưng không gắn bằng nam châm. Nó dùng hệ ngàm dovetail cho phép holder trượt lên và nhấc ra khỏi ray.

Liên quan: Nếu bạn đang dùng bộ holder này, có thể bạn sẽ thích cái ê-tô/vise này. Bản gốc rất hay và mình đã remix để mở/đóng nhanh bằng multi-start threads.

Cảm ơn rất nhiều LAY3RWORKS vì thiết kế đã truyền cảm hứng cho model này.

Print Settings

• Printer Brand: Prusa
• Printer: I3 MK3S
• Rafts: Không
• Supports: Không
• Resolution: 0.2mm
• Infill: 20%
• Filament: PLA generic

Lắp ráp (Assembly)

In một thanh ray với chiều dài bạn muốn và các holder bạn muốn đi kèm. Lưu ý: nếu bạn cần ray dài hơn khổ bàn in, cứ in nhiều đoạn ray ngắn rồi ráp sát đầu lại. Hoặc quay lại file F360 và chỉnh tham số RailLength để ra đúng kích thước ray bạn muốn.

Không cần supports cho bất kỳ thành phần nào. Tuy nhiên có thể bạn cần xoay lại hướng khi đặt vào slicer để đảm bảo đúng orientation.

Nếu bạn in endcaps và dự định dùng lỗ bắt vít, bạn nên mirror một bản endcap trong slicer để lỗ vít đều nằm cùng phía trên (hoặc cùng phía dưới).

In xong thì bắt ray lên tường, tủ hoặc bề mặt khác bằng các lỗ vít có sẵn hoặc bằng keo dán.

Nếu bạn dùng endcaps, có thể giữ chúng bằng:

• Ép khít (pressure fit)
• Dán keo nếu bạn muốn cố định lâu dài.
• Có một lỗ vít 3mm ở phía trên. Bạn có thể dùng vít m3x4mm để siết cố định, hoặc lắp nắp vào rồi dùng nó làm dưỡng để khoan lỗ m3 ở phía trên của ray. Sau đó bắt vít sẽ chắc chắn hơn.

Nếu bạn dùng tube clamp, khả năng cao bạn sẽ cần quay lại source model và chỉnh các tham số liên quan để ra đúng kích thước muốn dùng:

• Diameter
• AroundDiameter
• Extension
