Chỉnh sửa Pastamatic Filament Spool Winder: Brace tăng cứng & hỗ trợ spool 5kg

Các chỉnh sửa cho Pastamatic Filament Spool Winder

Changelog:

2024-02-23

• Thêm tuỳ chọn cho spool siêu lớn và spool nhỏ kèm spacer. Cảm ơn Ch3vr0n đã cho ý tưởng và test các spool spacer

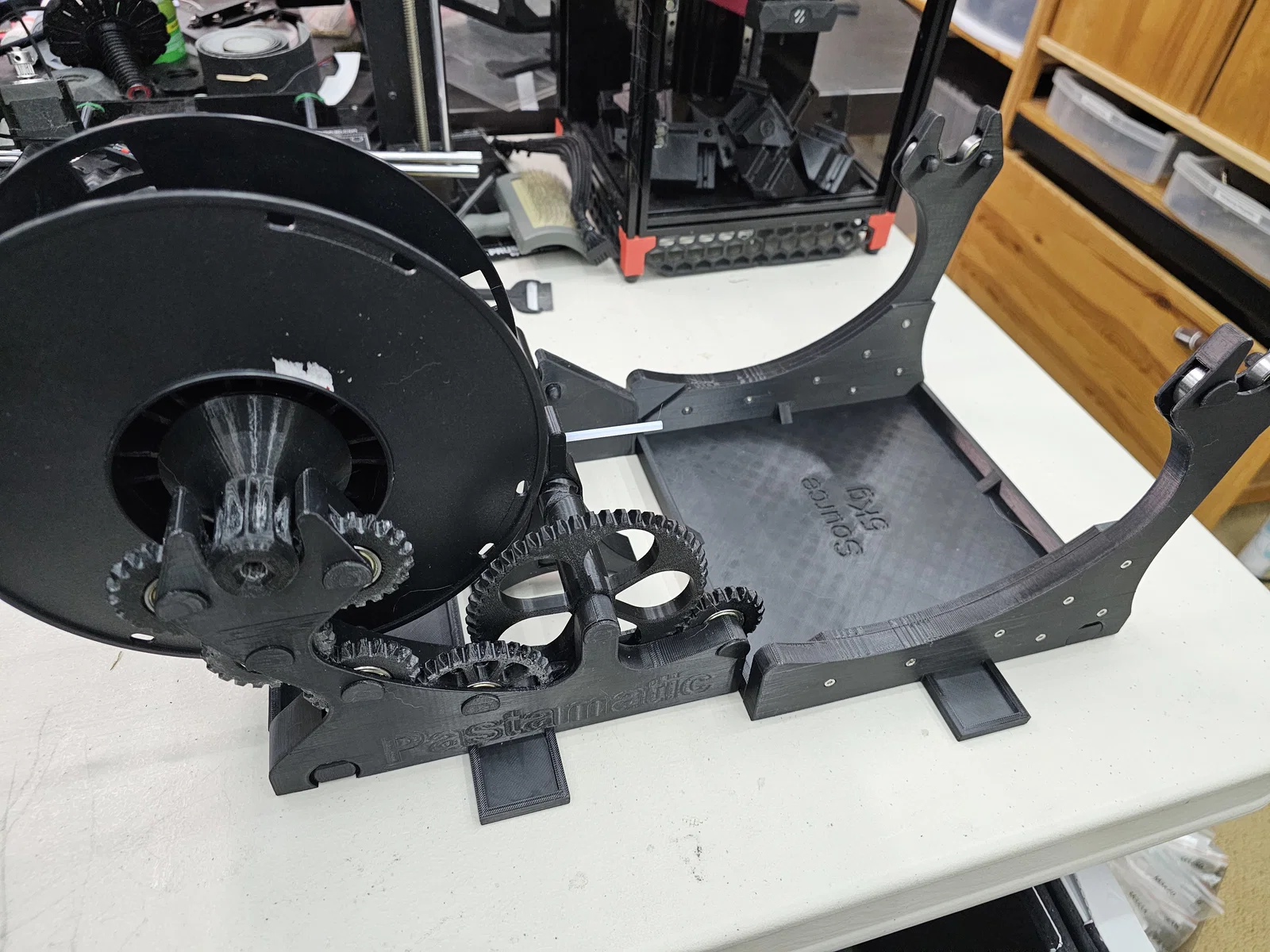

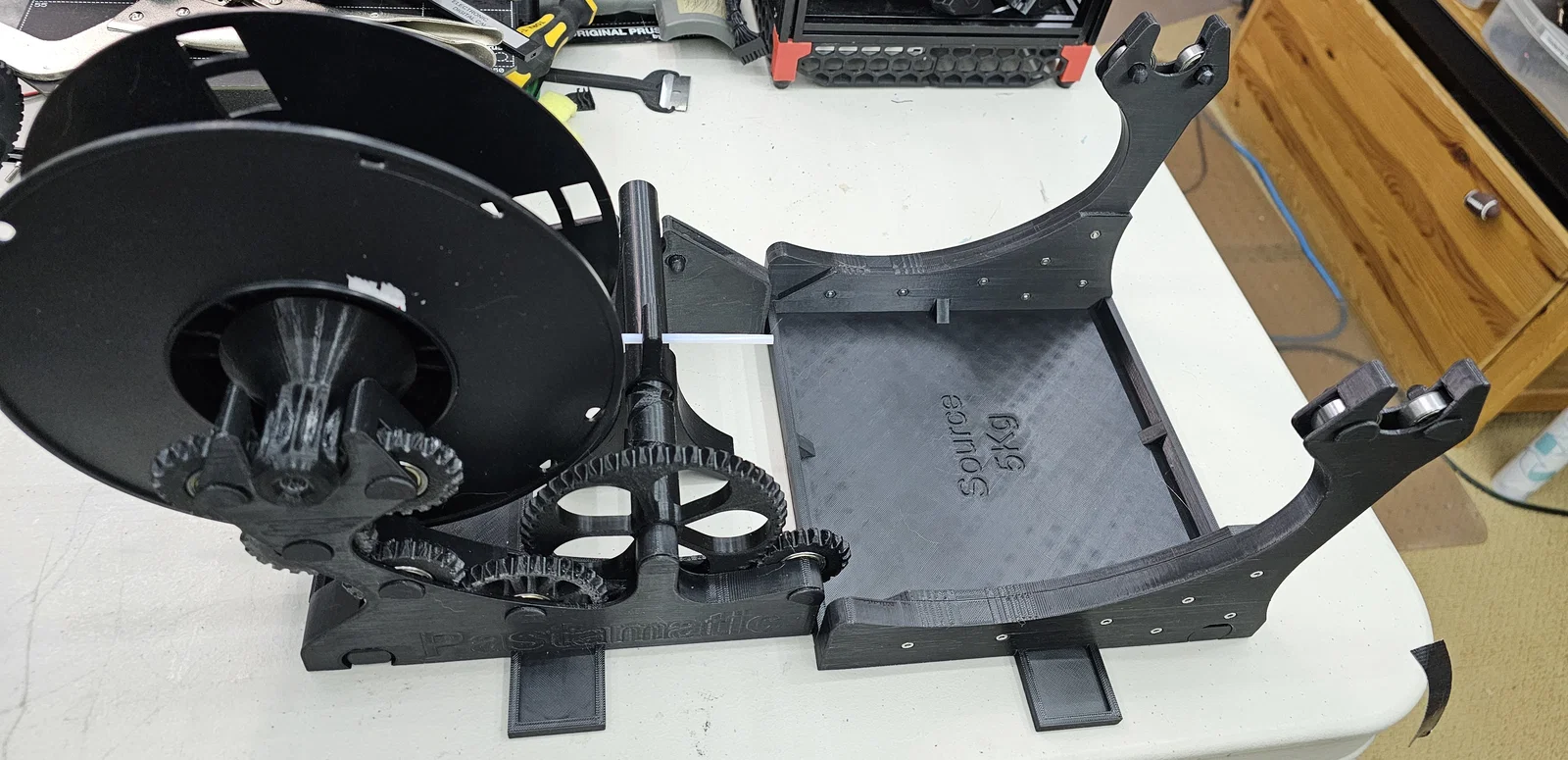

Mình chỉnh sửa winder của GekoPrime để hợp hơn với nhu cầu sử dụng của mình. Có thêm các brace để tăng độ cứng và giúp canh thẳng (alignment), đồng thời hỗ trợ cuốn lại filament từ spool 5kg của Polymaker. Ngoài ra còn có thể dùng spool lớn hơn hoặc nhỏ hơn nữa khi gắn spacer tuỳ chọn.

Để lấy file mới nhất, vui lòng clone repo này

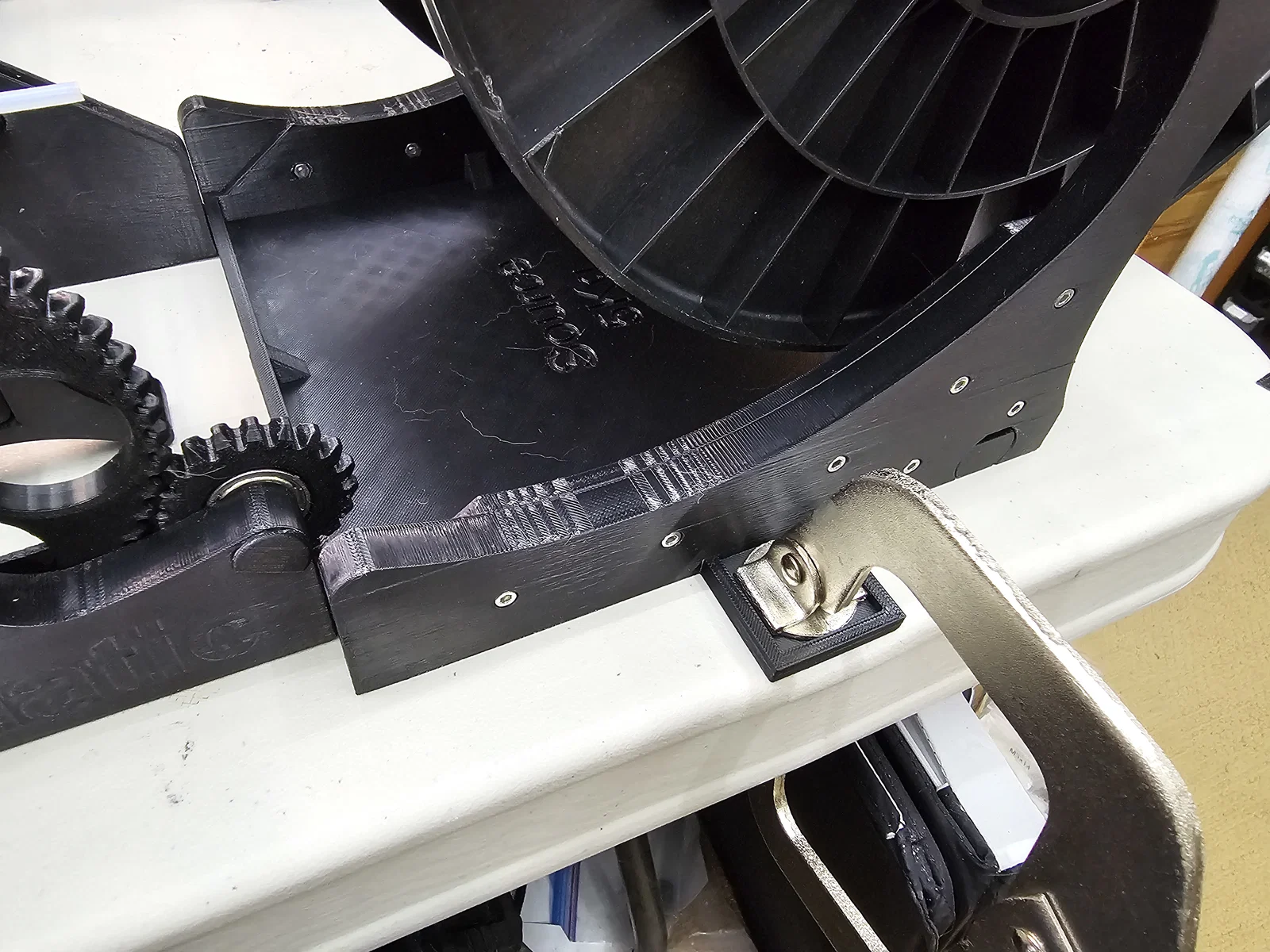

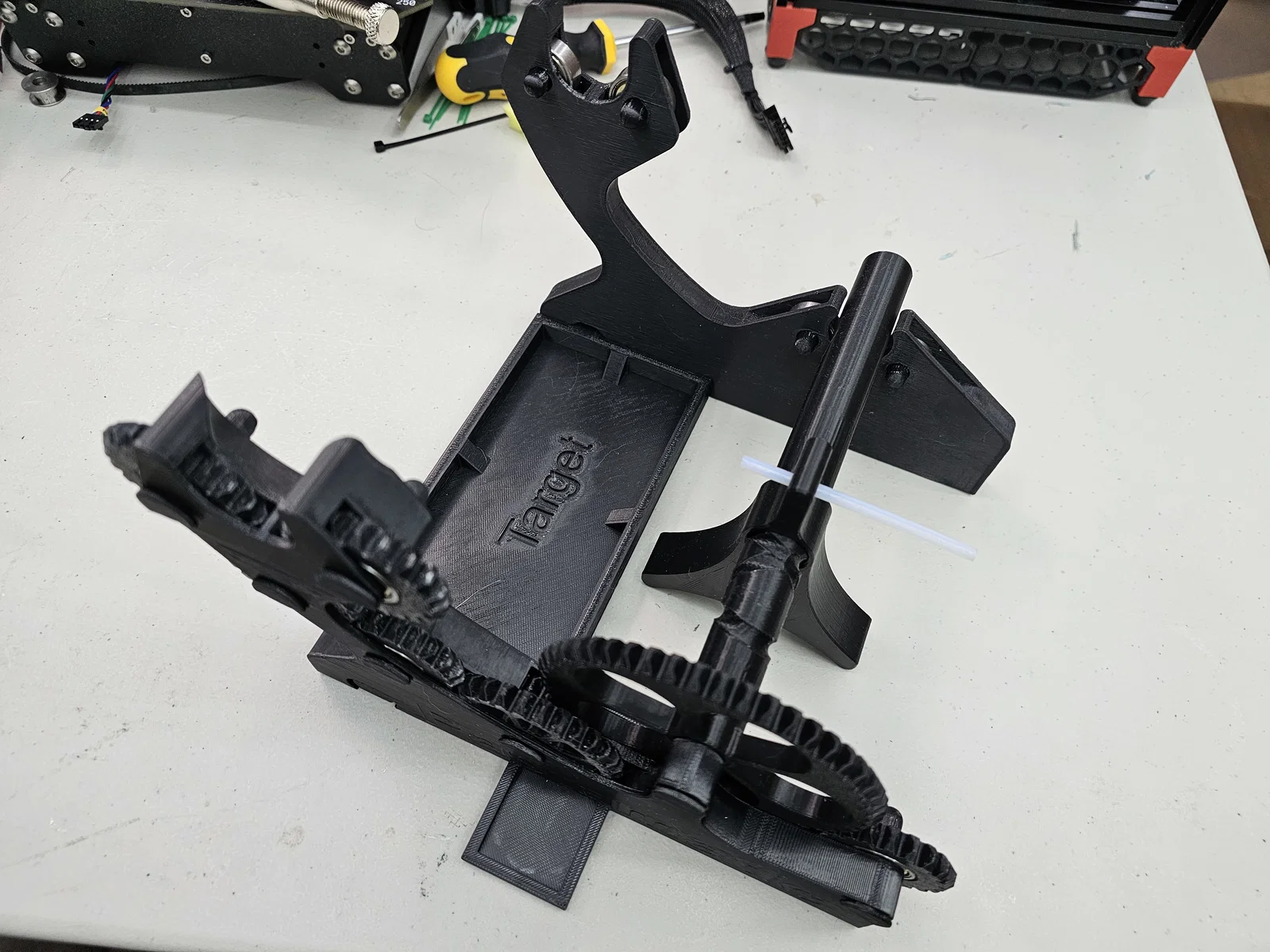

Độ ma sát ở phần “tooth” của leadscrew đủ lớn làm cho khối leadscrew bị đội lên, kéo cả cái máy bị nhấc theo. Mình làm thêm một brace để tăng độ cứng (cứng hơn chỉ dùng crossbar), và thêm một tab kẹp (clamping tab) cho chắc ăn.

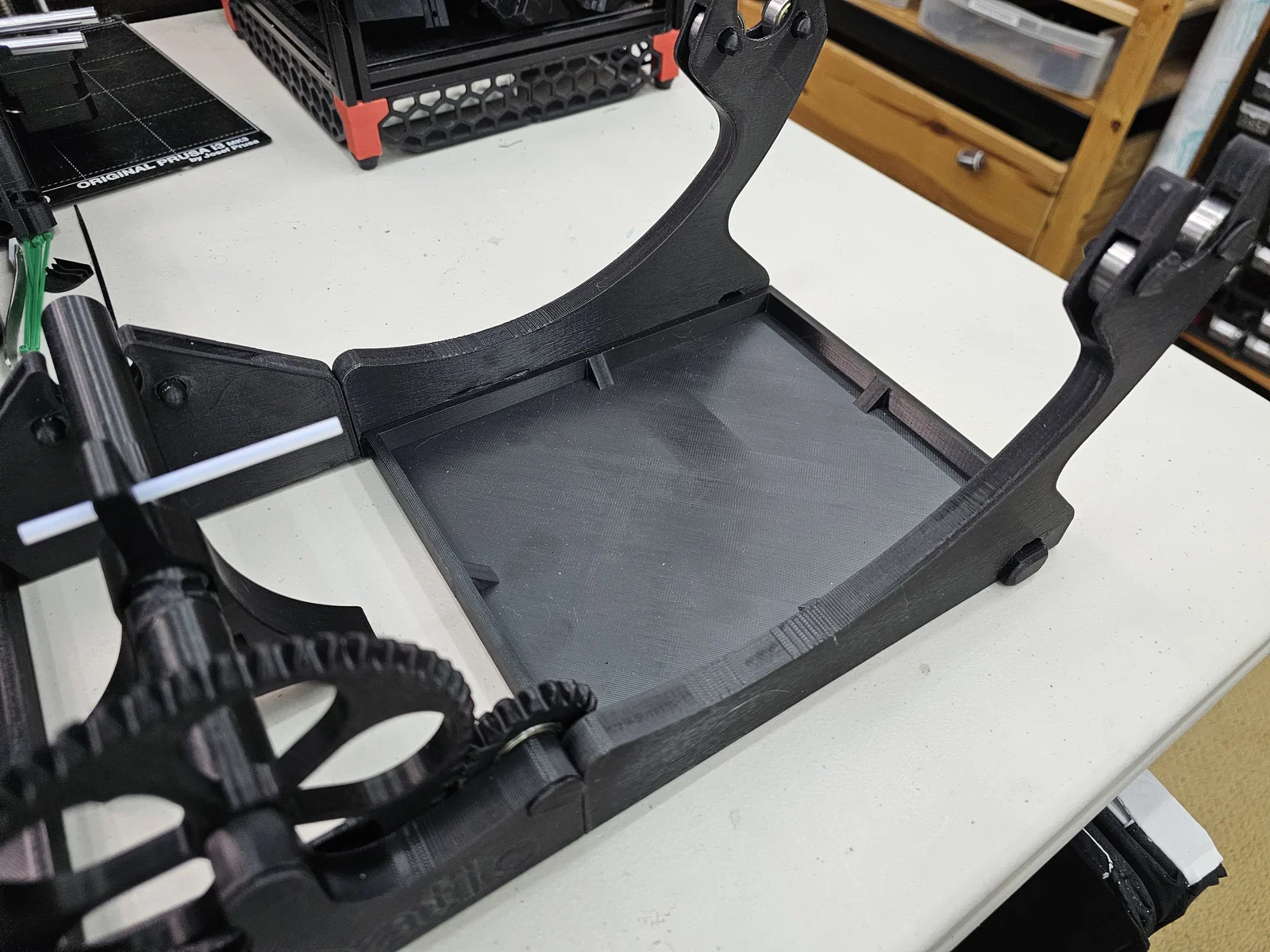

Phần source cradle bị rơ lệch (skew play) nhiều hơn mình muốn nên mình làm thêm một brace để khớp với target brace ở trên.

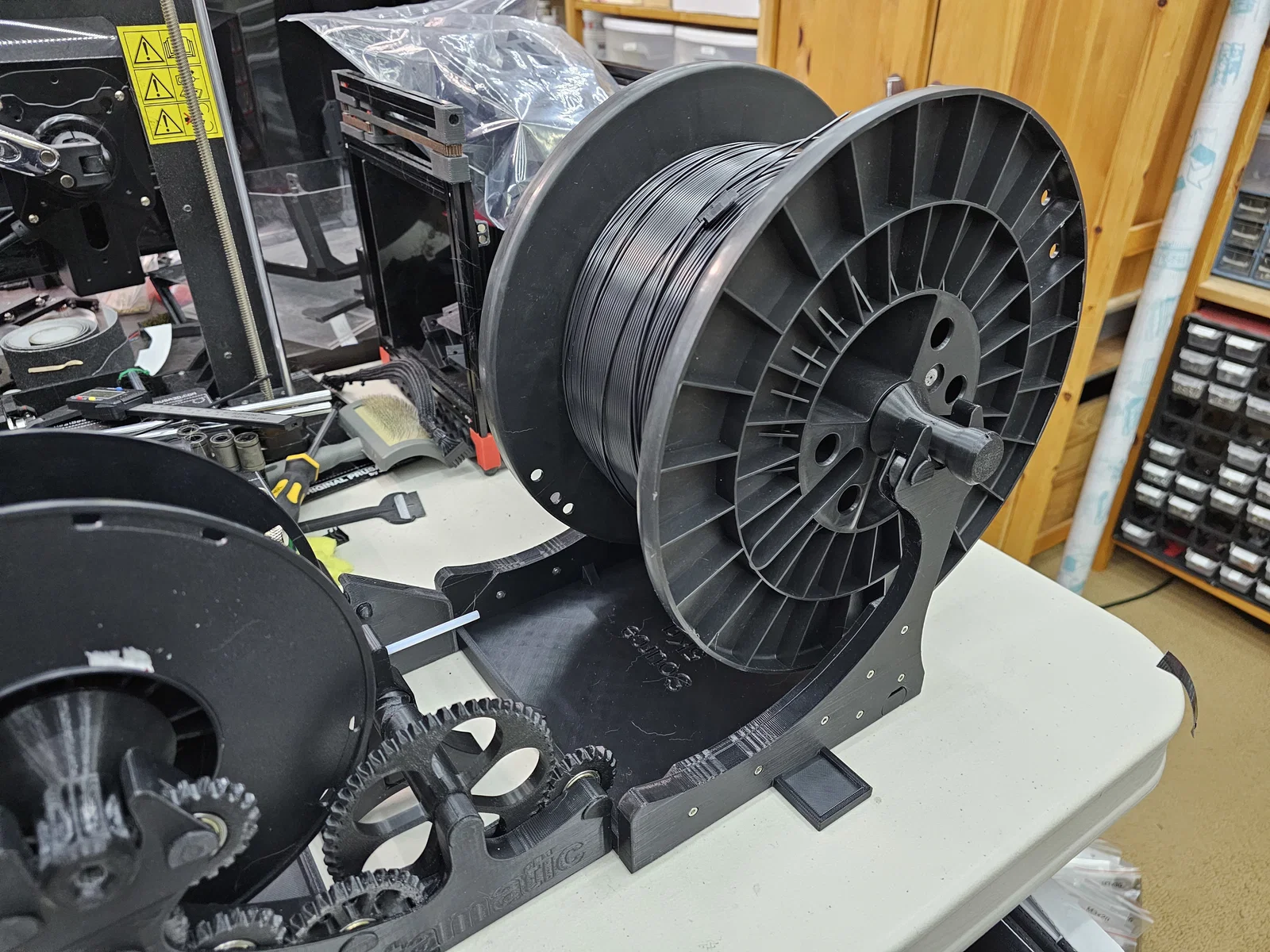

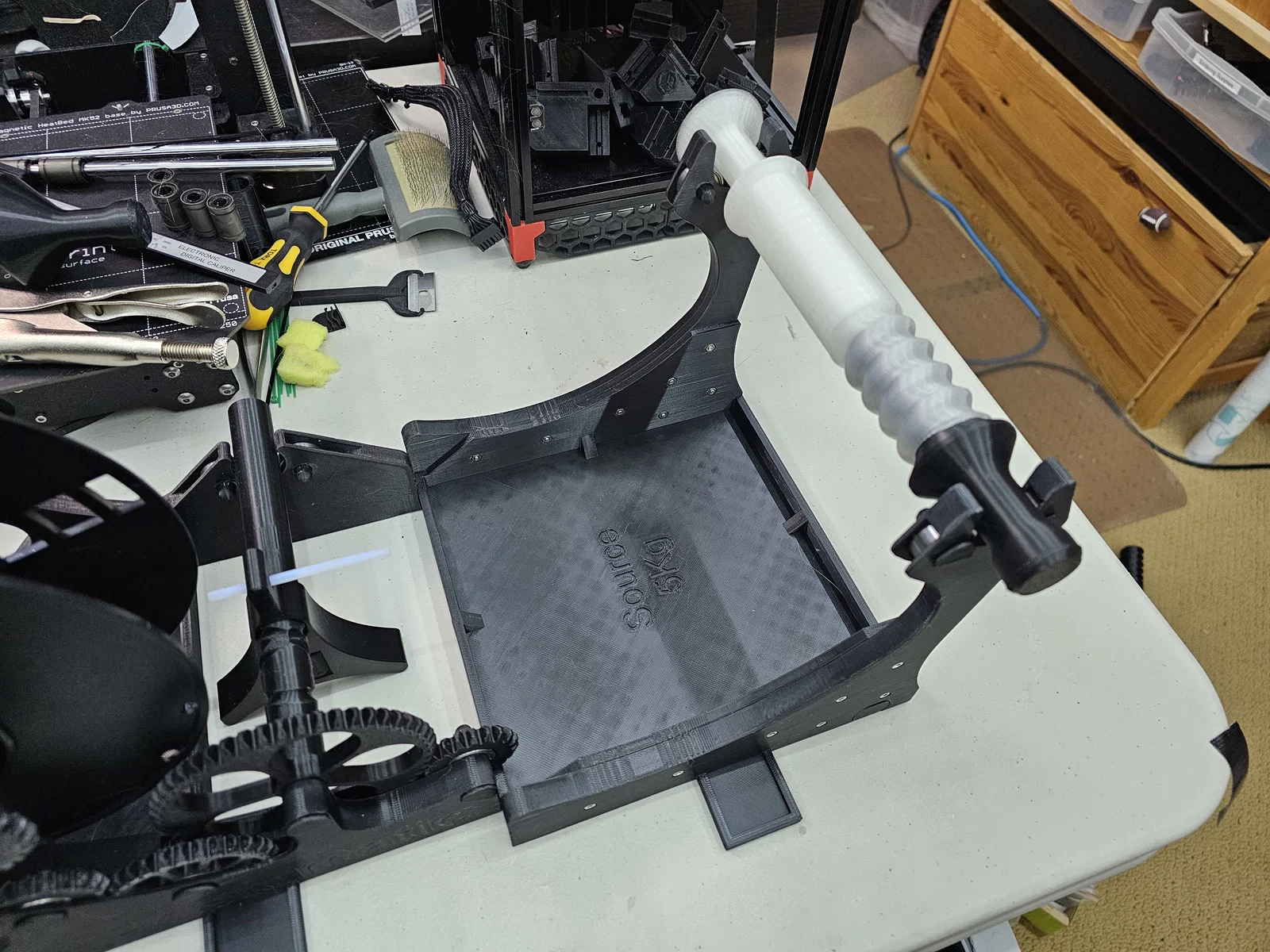

Mình muốn respool từ spool 5kg của Polymaker nên đã chỉnh source brace để vừa với spool lớn. Tuy nhiên chiều cao của các idler cho spool 5kg đủ cao nên cái brace phẳng đơn mình dùng cho spool 3kg không còn đủ nữa. Mình thêm các collar bắt bu-lông với nhau để đạt độ cứng tối ưu.

Các phần cần in

Từ bản mod này

• Nếu bàn in của máy bạn đủ chỗ cho file "1x_source_brace_for_5kg_spools.stl" thì dùng file đó. Nếu không thì dùng bản "*_small_bed.stl"

• Mỗi file in 1 cái, trừ các trường hợp nêu ở trên

Từ bản gốc

• 1x_double_idler.stl
• 1x_leadscrew.stl
• 1x_leadscrew_pin.stl
• 1x_leadscrew_tooth.stl
• 1x_passive_target_cradle.stl
• 1x_spindle_female.stl hoặc alternate_spindle_female_long.stl
• 1x_spindle_male_driven.stl
• 1x_spindle_male_passive.stl
• 2x_source_cradle.stl
• 5x_idler.stl
• 7x_pin_long.stl
• 8x_pin_short.stl

  Theo kinh nghiệm của mình thì mấy cái wiper mounts hoàn toàn vô dụng, chỉ vướng tay vướng chân. Bạn có thể tự thử, nhưng theo mình (imo) thì chỉ tốn thời gian với tốn filament. Mình cũng thấy cái spindle_clip hơi “chuối”, nhưng tuỳ người dùng (YMMV).

Khả năng phát triển trong tương lai

Mình đang cân nhắc làm một cái brush để xả tĩnh điện cho cả hai spool, hoặc có khi ngay sợi filament nữa (mình cũng không chắc), vì hình như nó bị tích điện đủ để hút hết bụi với rác trong phòng. Hiện tại cách duy nhất mình dùng để chống bụi bẩn là một miếng sponge/foam nhỏ, mình cho filament đi xuyên qua; cách này khá ổn để giữ rác trước khi nó tới nozzle nhưng vẫn chưa hoàn hảo. Nếu bạn muốn có thêm tính năng xả tĩnh điện, để lại bình luận nhắc về ý này nha.
