Ngàm gắn PSU cho Prusa Mini Enclosure (Prusa Mini Enclosure PSU mounts)

Ngàm gắn PSU

Prusa Mini là một chiếc máy in rất tuyệt, và cái enclosure/case là mảnh ghép hoàn thiện cực chuẩn.

Mình mong sớm có tài liệu hướng dẫn cách gắn các PSU để có thể xách/carry máy đi mà không bị PSU rời lủng lẳng bên ngoài.

Trong lúc chờ, đây là model ngàm gắn PSU cho MINI Main PSU.

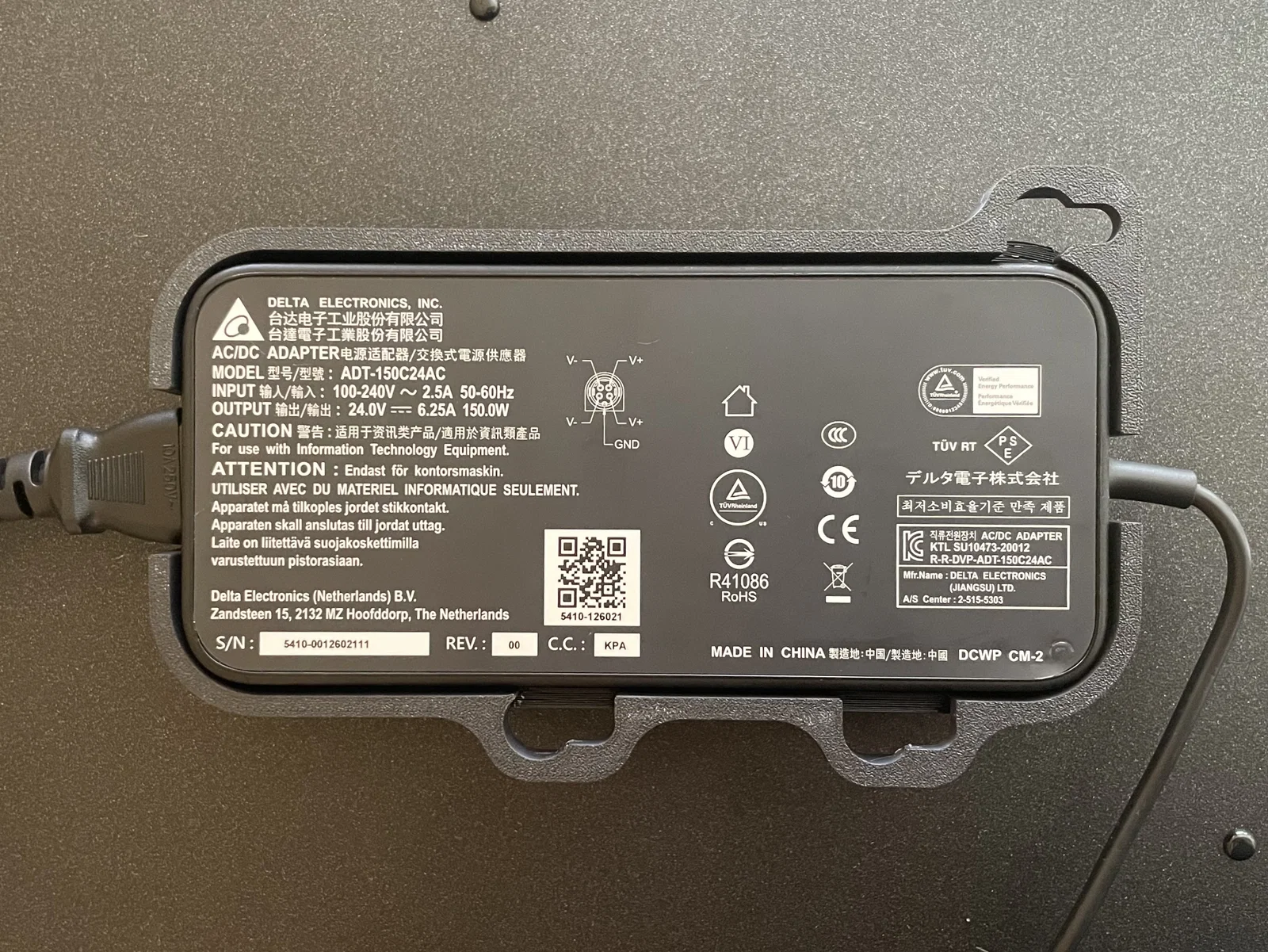

LƯU Ý: Có vẻ Prusa mini có nhiều phiên bản MINI Main PSU khác nhau, nhớ kiểm tra trước khi in nhé!

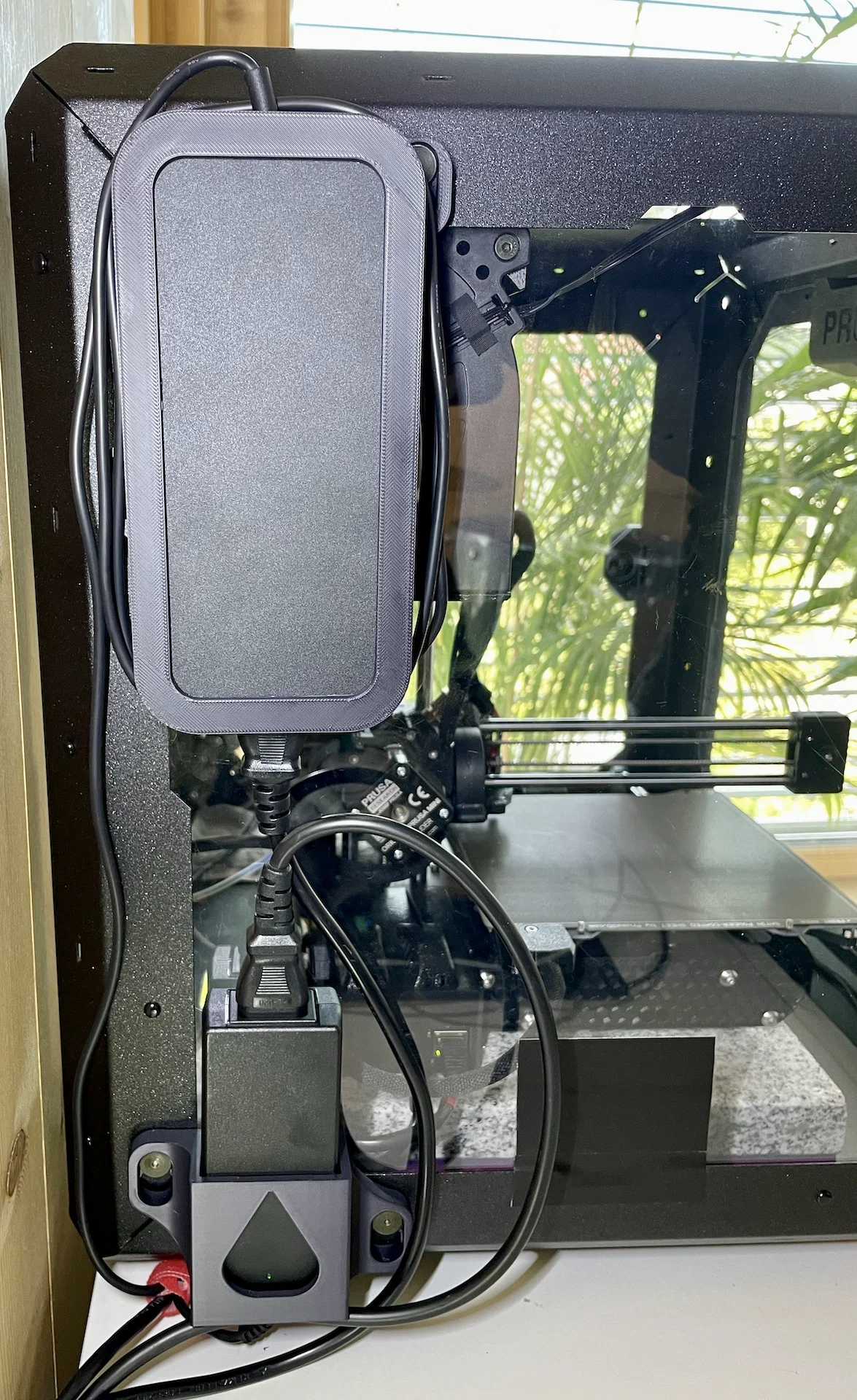

Bonus thêm một mẹo nhỏ về cách/nơi mình gắn PSU cho Filtration / LED bằng 2 sợi dây rút (cable tie).

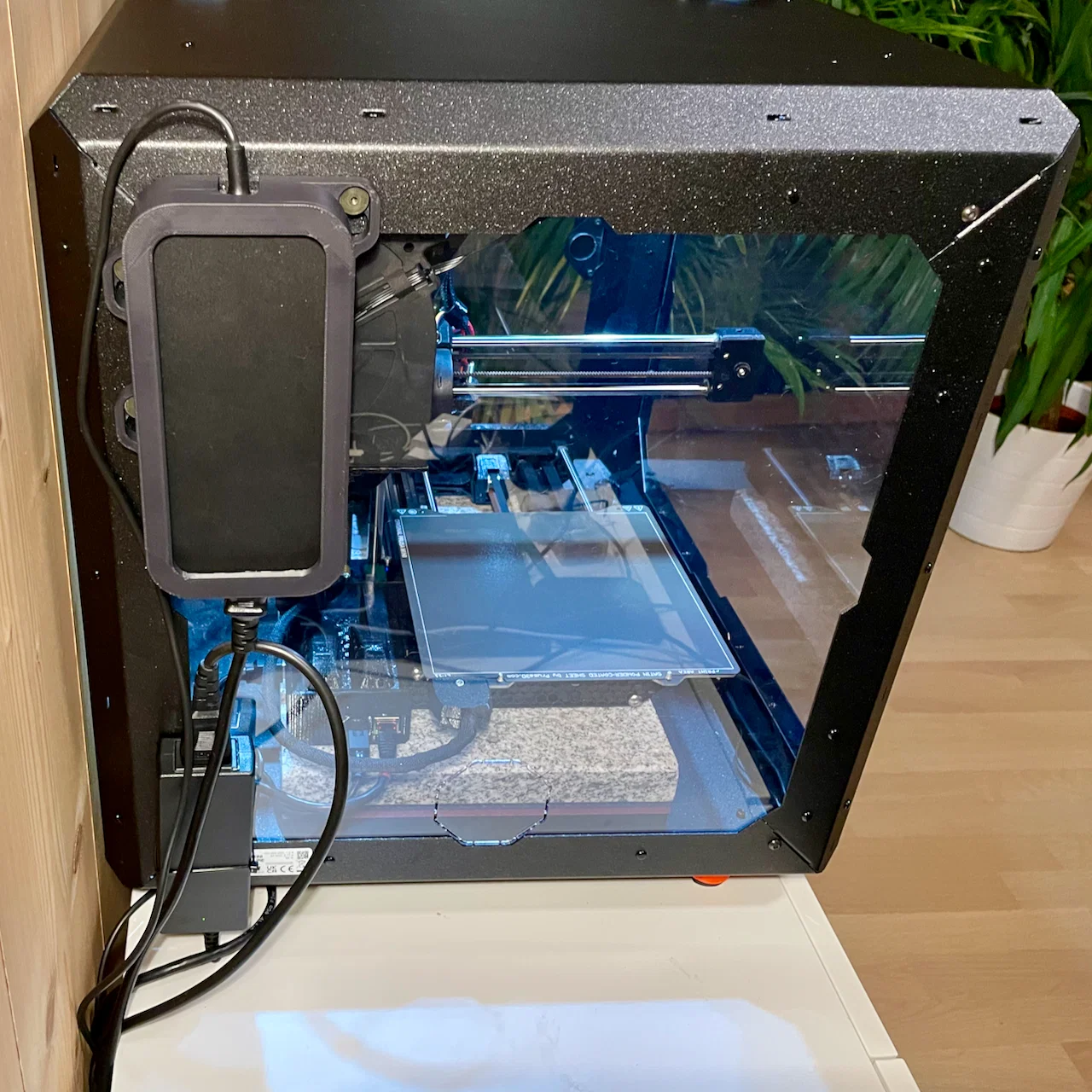

#1 Ngàm gắn Prusa MINI Main PSU

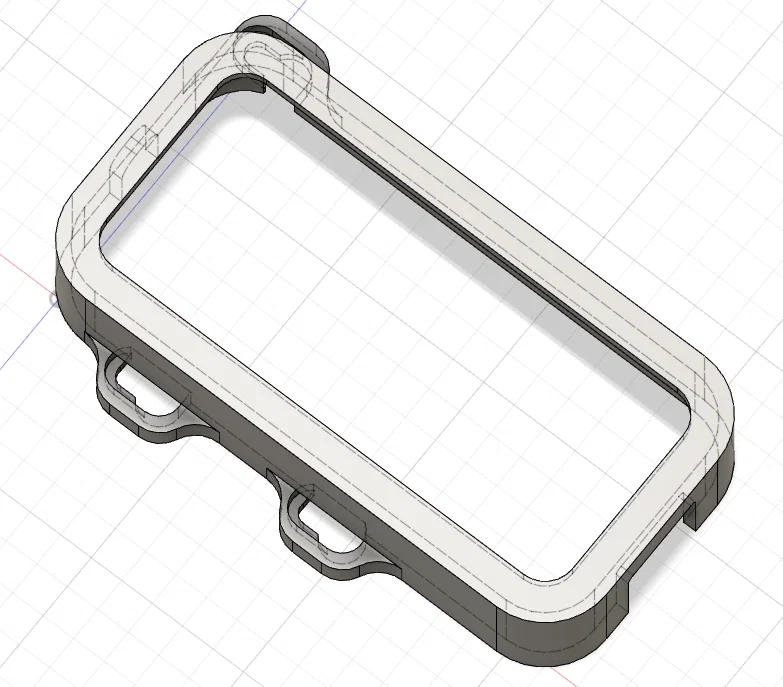

Đây là ngàm gắn PSU cho Prusa Mini Enclosure, lắp vừa vào các vị trí dùng "Thumb nut M3" đi kèm với "Advanced filtration system (add-on)"

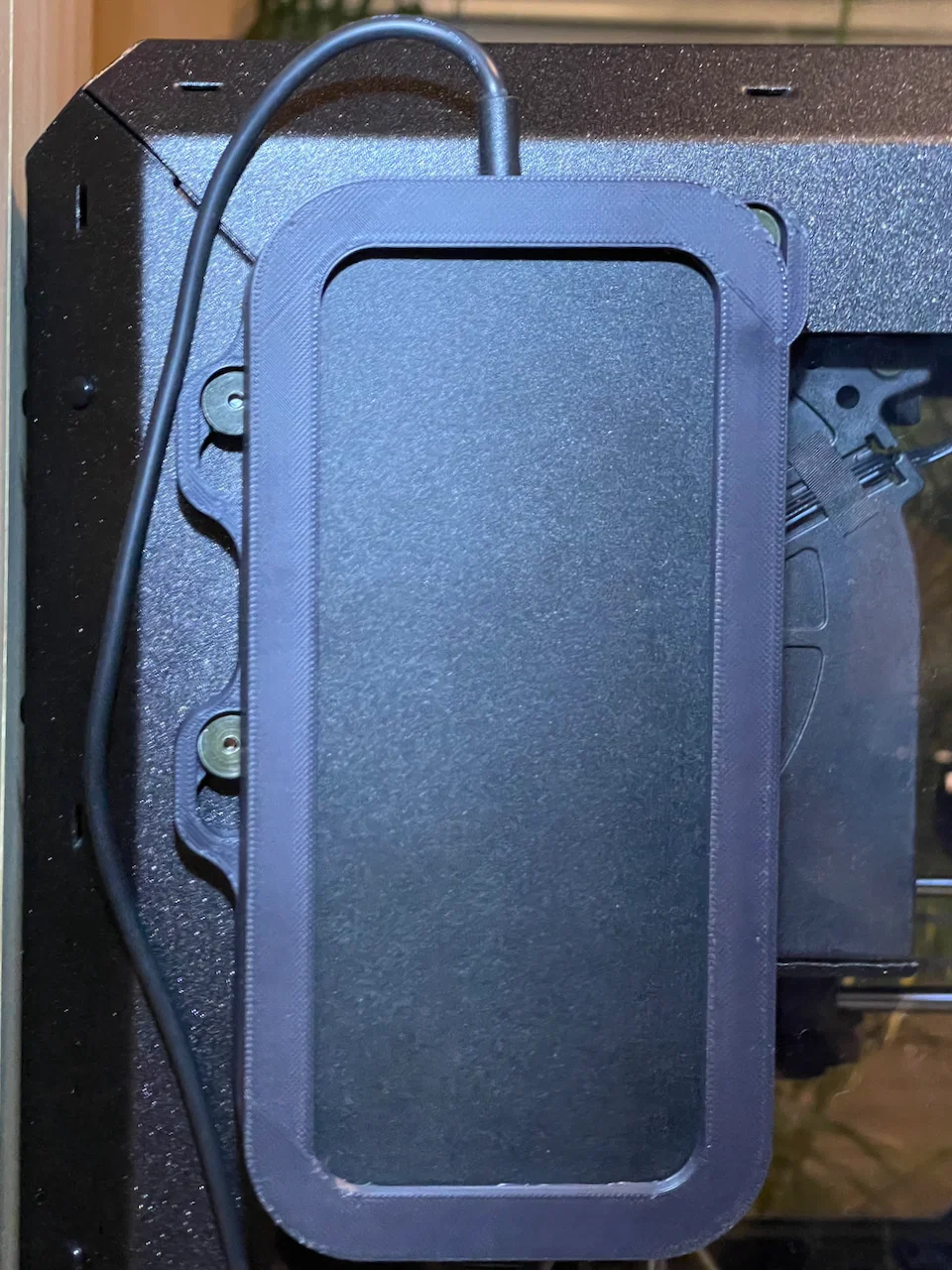

Ngàm PSU chỉ cần móc vào 3 con thumb nut.

Khuyến nghị in:

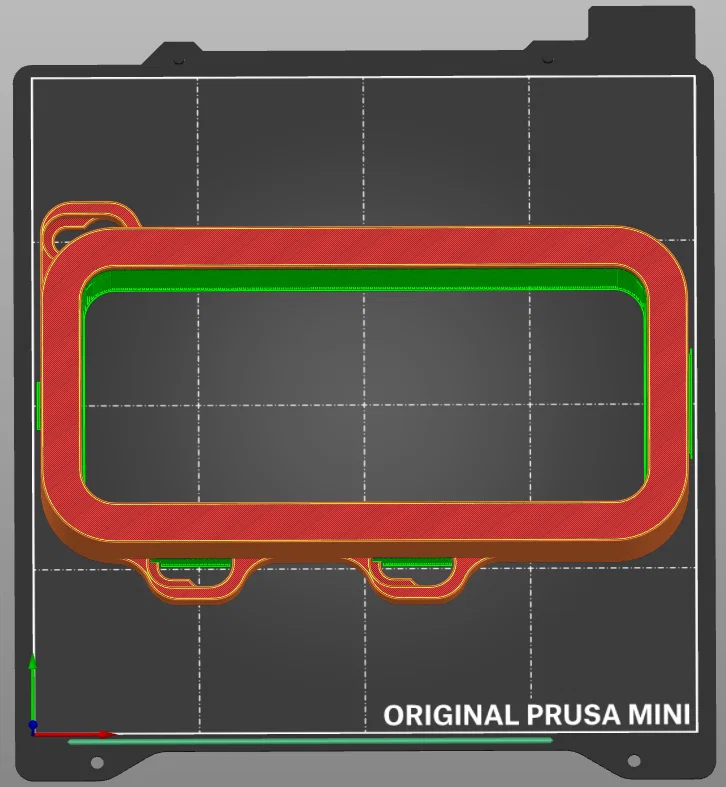

In theo hướng như hình bên dưới. Hướng này sẽ cần support nhiều hơn một chút, nhưng bù lại bề mặt bên ngoài sẽ đẹp hơn và độ khớp với thumb nut cũng tốt hơn.

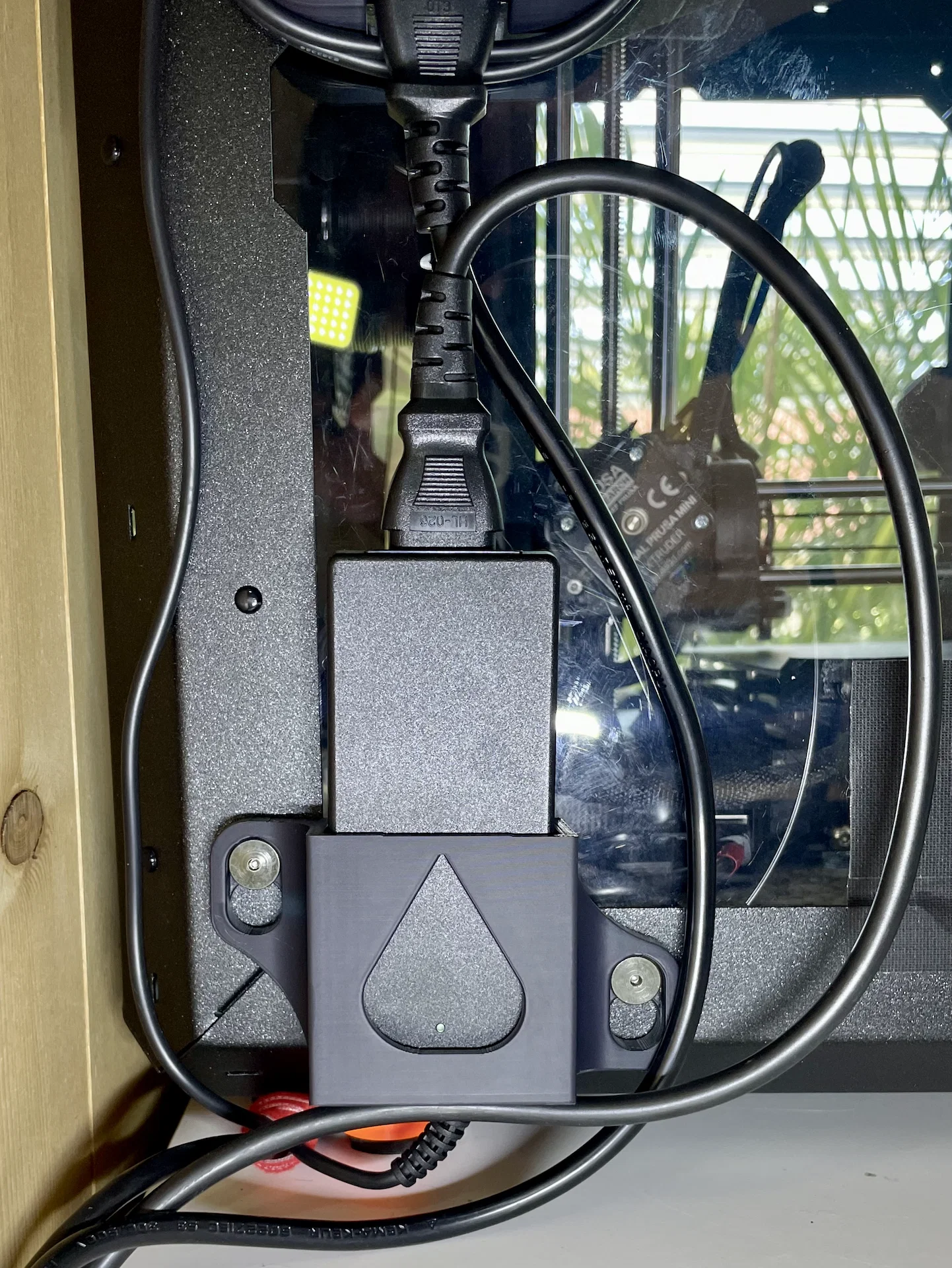

#2 Ngàm gắn PSU cho Filtration / LED

Với PSU của FAN, mình thêm một model Prusa-mini-enclosure-FANPSU-mount-V1.stl

Sẽ còn dư 2 con "Thumb nut M3" có thể dùng cho ngàm thứ 2 để gắn PSU cho FAN.

Khuyến nghị in:
In theo hướng dựng đứng, không cần support.

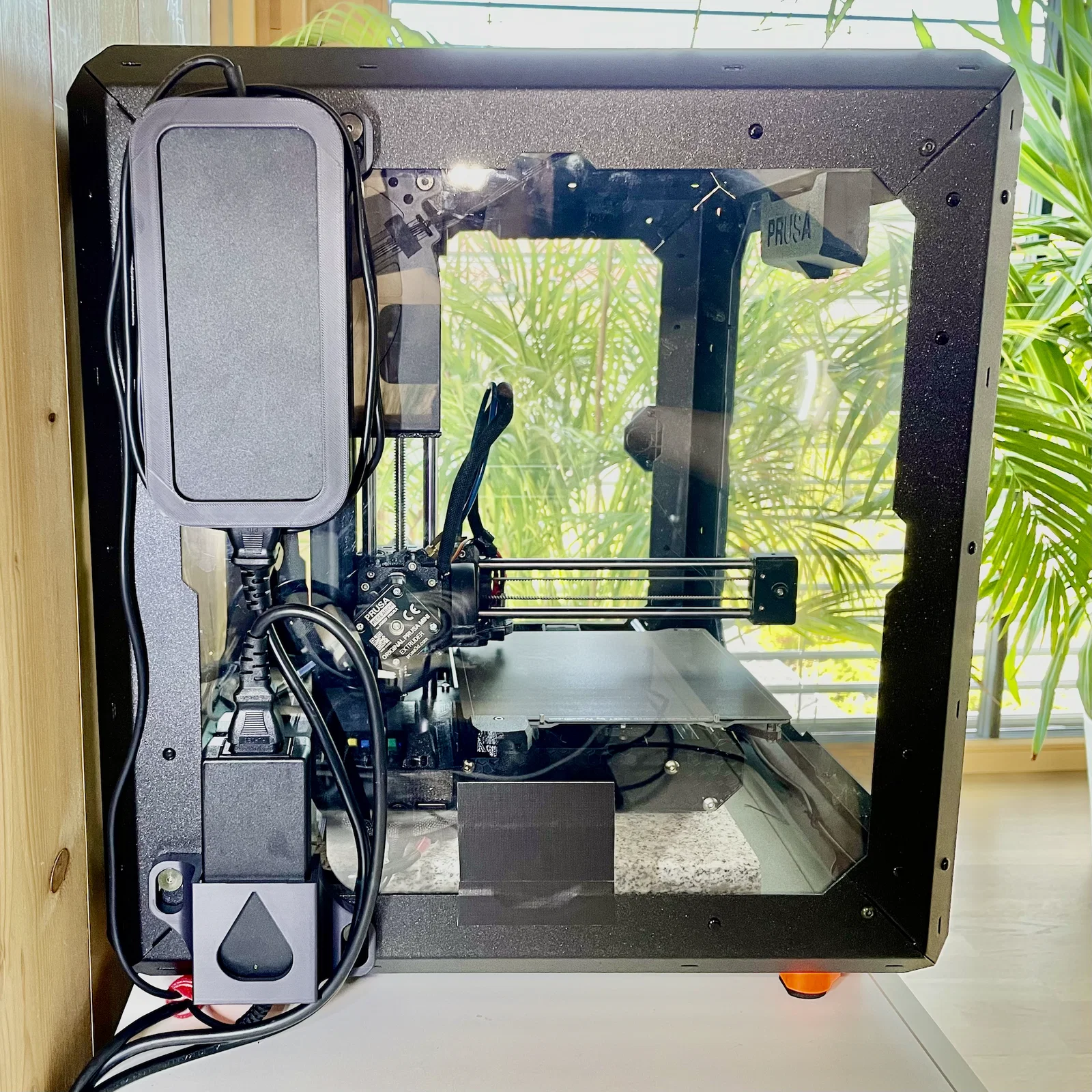

Chúc bạn dùng Prusa Mini Enclosure vui vẻ—giờ thì PSU cũng đã được gắn gọn lên enclosure.

Cảm ơn,
nean

Changelog:

20240707: Prusa-mini-enclosure-PSU-mount-V3 → tăng thêm 0.2mm dung sai để thumb nut thoải mái hơn

20240726 : thêm Prusa-mini-enclosure-FANPSU-mount-V1

20240729: Bản phát hành DimTrit: thêm Prusa-mini-enclosure-FANLEDPSU-mount-M3heatinsert-V2 và Prusa-mini-enclosure-FANLEDPSU-mount-M3heatinsert-V2
