Thư viện parts/materials 3D printing của mình cho Blender

Dự án này được tạo ra để làm một “standard library” (thư viện chuẩn) các chi tiết và vật liệu, để bạn có thể link vào dự án khác. Mình xài nó rất nhiều trong các project của mình — ví dụ khi cần một cái motor, một đoạn nhôm 2020, lead screw, nut trap, v.v. Hoặc khi muốn tham chiếu vật liệu render như thép mirrored/chromed hay PETG màu xanh.

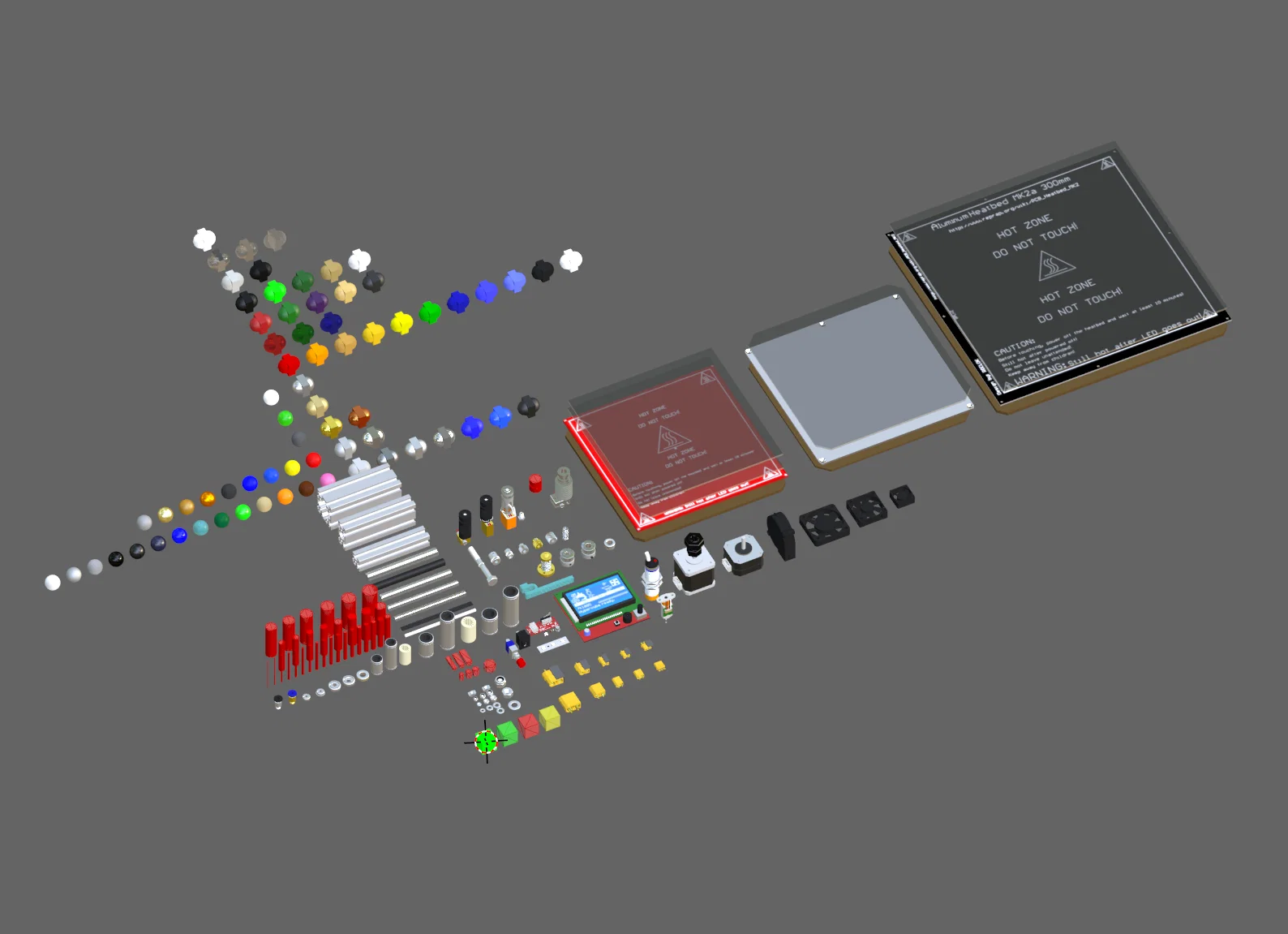

Trong project này bạn sẽ thấy một tuyển tập kim loại, nhựa, filament và các loại raw materials khác; nhiều món nhỏ như endstop hoặc motor; 4 loại hotend khác nhau; vài loại hobbed gear và một model mà mình tin là chuẩn M8 hobbed bolt; các đoạn linear rod 8, 10 và 12 mm; Misumi Series-5 2020; bearings, và còn nữa.

Nếu bạn load một project của mình vào Blender mà nó báo hàng loạt lỗi thiếu objects hoặc materials, thì bạn cần file này.

Changelog

2025-06-28: làm cho material union và difference trở nên trong mờ (translucent) giống material intersection; cho cả 3 cái có hiệu ứng wireframe ở cấp material thay vì ở cấp object; và đặt lại tên mấy khối cube cho có ý nghĩa hơn (vẫn giữ bản cũ trong “attic” để khỏi làm hỏng cái gì đang dùng).

2024-07-28: Sửa vài lỗi kích thước nhỏ trong MR30 connector mount/shell.

2024-05-14: Chỉnh nhẹ một số materials, thêm vài cái, và thêm quạt 25 mm.

024-02-02: Thêm một loạt materials linh tinh, và một ít linh kiện điện tử rời (discrete electronic components) từ một project khác của mình. Mình cũng tinh chỉnh vài materials để khi ở Viewport shading chế độ “Solid”, nó nhìn gần giống hơn so với chế độ “Materials”. Lưu ý: mình có đổi tên một vài materials và objects, nên các file đang tham chiếu thư viện này có thể sẽ báo warnings. Sửa lại chắc cũng không khó, vì mấy cái tên cũ đặt hơi tệ và khả năng cao cũng ít khi được dùng.

2022-04-29: Thêm biến thể (variant) M5 washer dày 0.8 mm, và đổi tên biến thể 1 mm.

2021-09-27: Sửa tên file (“tookit” → “toolkit”). Sao hồi đó mình bỏ sót được hay vậy?

2021-08-26: thêm PC4-M6 bore-through; washer M3, M4, M5, M8; lò xo extruder 20mm thông dụng; stepper “pancake” (thân dài 23.5 mm, shaft 20 mm, cộng thêm 2mm độ dày hub). Cải thiện độ chính xác model RPW-Ultra và BLTouch (đặc biệt là chiều dài các phần tử và vị trí tương đối)

2020-09-15: Thêm nozzle Micro-Swiss A2 E3D, dựng model dựa trên bản vẽ kỹ thuật họ gửi cho mình.

2020-06-29: Cải thiện độ chính xác của bed 328x328, thay textures bằng texture mình tự làm, và tinh chỉnh tấm kính tương ứng.... rồi lại phải sửa bed lần nữa vì không để ý có vài lỗ bị thiếu cho tới sau khi upload... rồi lại thêm lần nữa vì mình UV-map sót một chỗ. :-P

2020-06-05: Cải thiện độ chính xác của BLTouch.

2020-06-01: Thêm model BLTouch.

2020-04-14: Thêm MK2a heated bed chuẩn 328x328 mm, kèm kính 320x320 và một miếng bìa carton phù hợp. Đổi tên material và object “frosted lens”.

2020-02-10: Chỉnh nhẹ vỏ XT-90 để fit chặt hơn; thêm quạt 40 mm từ grabcad.

2020-01-10: Làm lại giá để mũi khoan (standard drill rack). Giờ có size 1 tới 10 mm, bước 0.5 mm, và 11 tới 20 mm bước 1 mm. Đồng thời resize nut traps để cái nào cũng dày hơn đúng 1 mm so với con nut tương ứng, và thêm một M5 trap tương tự.

Credits

Phần lớn file này là mình tự làm, nhưng cũng có khá nhiều món lấy từ nguồn khác. Trong đó có:

• Quạt 40 mm lấy từ https://grabcad.com/library/nf-a4x10-noctua-40mm-rough-dimensions-1
• Quạt 50 mm lấy từ https://www.thingiverse.com/thing:2951449 (đã chỉnh kích thước so với một phiên bản cũ)
• Rocker switch lấy từ https://www.thingiverse.com/thing:3926161
• Endstop lấy từ https://www.thingiverse.com/thing:746164 (mình có sửa và thêm chi tiết)
• File model RPW-Ultra được Reifsnyder Precision Works cung cấp (nhà sản xuất, mình có thêm vài chi tiết).
• Model E3D v6 lấy từ https://www.thingiverse.com/thing:341689 (bản 1.75 mm direct-feed, có chỉnh sửa bởi mình).
• Brass nozzle dùng cho cả RPW và E3D hotends do mình vẽ, tham chiếu bản vẽ cơ khí chính thức của E3D tại https://wiki.e3d-online.com/index.php?title=File:DRAWING-V6-175-NOZZLE.png (bản 1.75 mm với orifice 0.4 mm, có đoán thêm một vài chi tiết nhỏ).
• Belt pulley lấy từ https://www.thingiverse.com/thing:2458937
• Leadscrew nuts lấy từ https://www.thingiverse.com/thing:1903200
• Coupler motor/leadscrew 5-to-8 mm lấy từ https://www.thingiverse.com/thing:602481
• Module LCD 12864 là từ “LCD 12864 Case and Holder” của 3ed_de, https://www.thingiverse.com/thing:855134 (mình có thêm vài chi tiết)
• Model BLTouch lấy từ https://www.thingiverse.com/thing:1229934 (mình vẽ lại nhẹ và tô màu)
• Stepper motor lấy từ Thingiverse (mình có cải thiện), nhưng mình không nhớ là design của ai.
• Connector XT30, XT60, XT90 và MR30 lấy từ Grabcad (mình có thêm vài chi tiết); XT30U được phát triển dựa trên XT30.
• Nuts lấy từ addon “Bolt Factory” của Blender.
