Dao utility Adélie Crossbar Locking kèm móc túi! In 3D full, không ốc/lò xo/keo

Giới thiệu Adélie Utility Knife

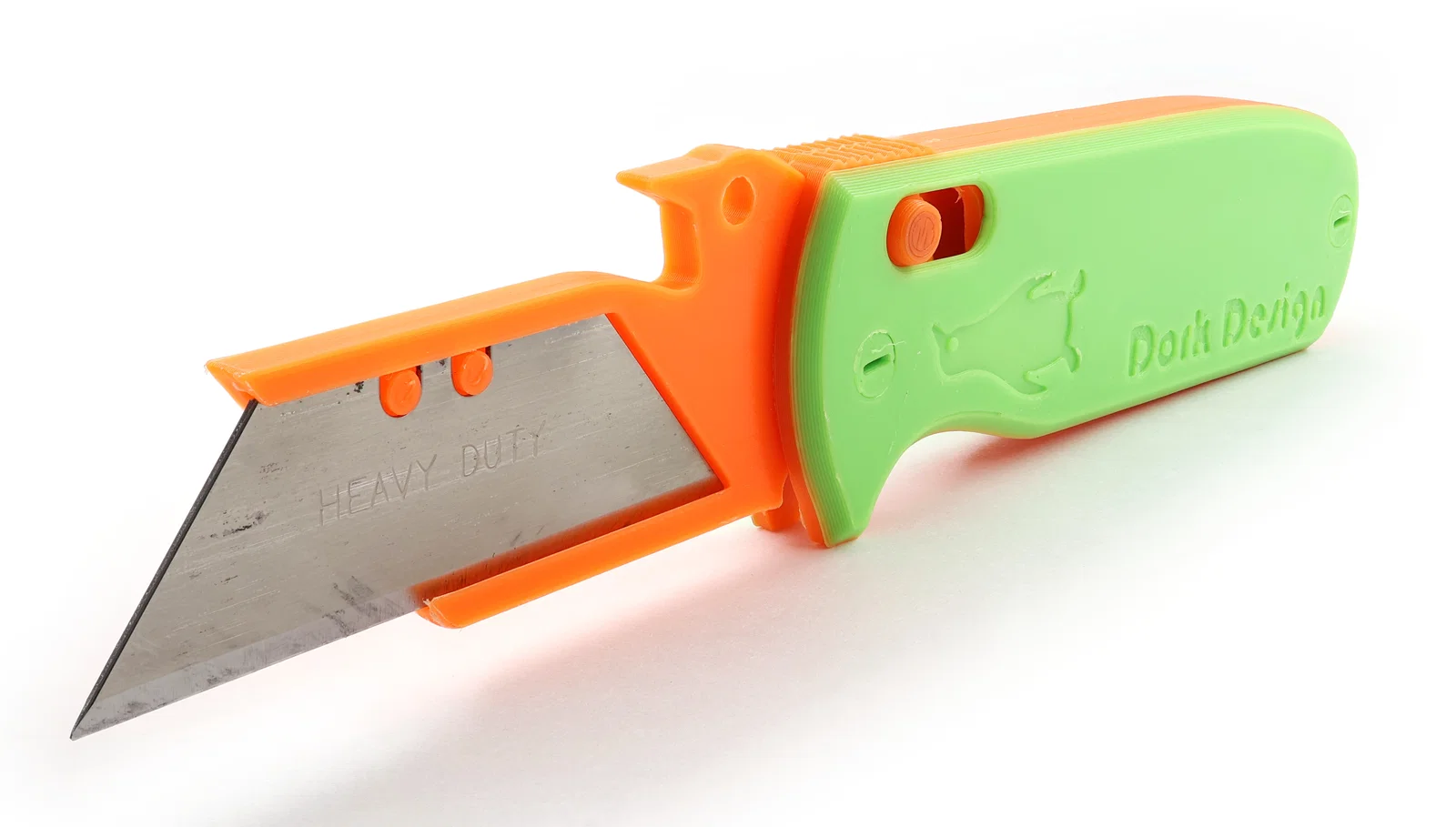

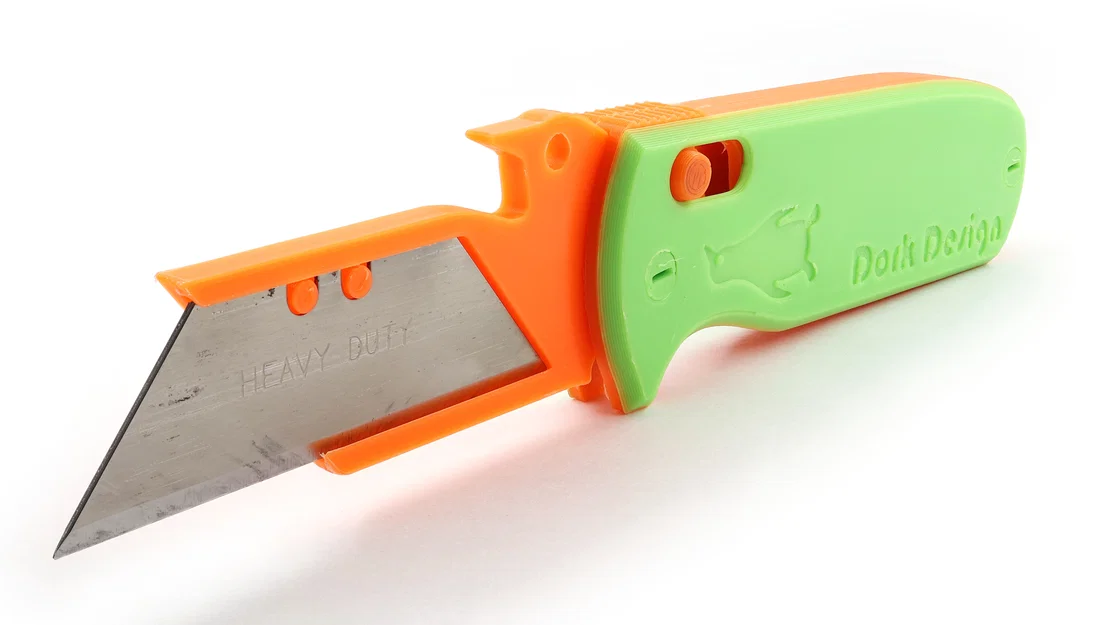

Đây là một con dao utility in 3D dùng được thật, xài lưỡi chuẩn kiểu Stanley. Không đủ tiền mua Benchmade? Không muốn chi để lấy một cây CQC? Vậy thì in một cái này đi—chỉ “xịn” cỡ 5% thôi! Chắc vậy!

Theo những gì tôi biết, đây là con dao gấp khóa “Axis” (crossbar lock) đầu tiên trên thế giới đồng thời được trang bị cơ chế mở bằng móc túi kiểu “Wave”. Chưa nói tới bản in 3D—mà nói chung là chỉ có đúng cái này thôi. Hai cải tiến rất hay của dao bỏ túi cuối cùng cũng được gom lại chung một chỗ. Tương lai có thể sẽ có người làm theo, nhưng cái này mới là bản gốc.

Tự lắp ráp và sử dụng là tự chịu rủi ro. Dao thì bén. Tôi có cần phải nói công dụng của con dao là gì không?

Bền, dễ in, và hoạt động được. Đã có hàng trăm bản được làm ra. In của bạn ngay hôm nay!

Tính năng

• Thiết kế in 3D hoàn toàn, không cần mua ốc hay phần cứng ngoài nào (ngoại trừ lưỡi). Không cần screws, springs hay glue.

• Cơ chế khóa crossbar hoạt động đầy đủ: vừa khóa cụm giữ lưỡi khi mở, vừa tạo detent khi đóng để không tự bung ra trong túi.

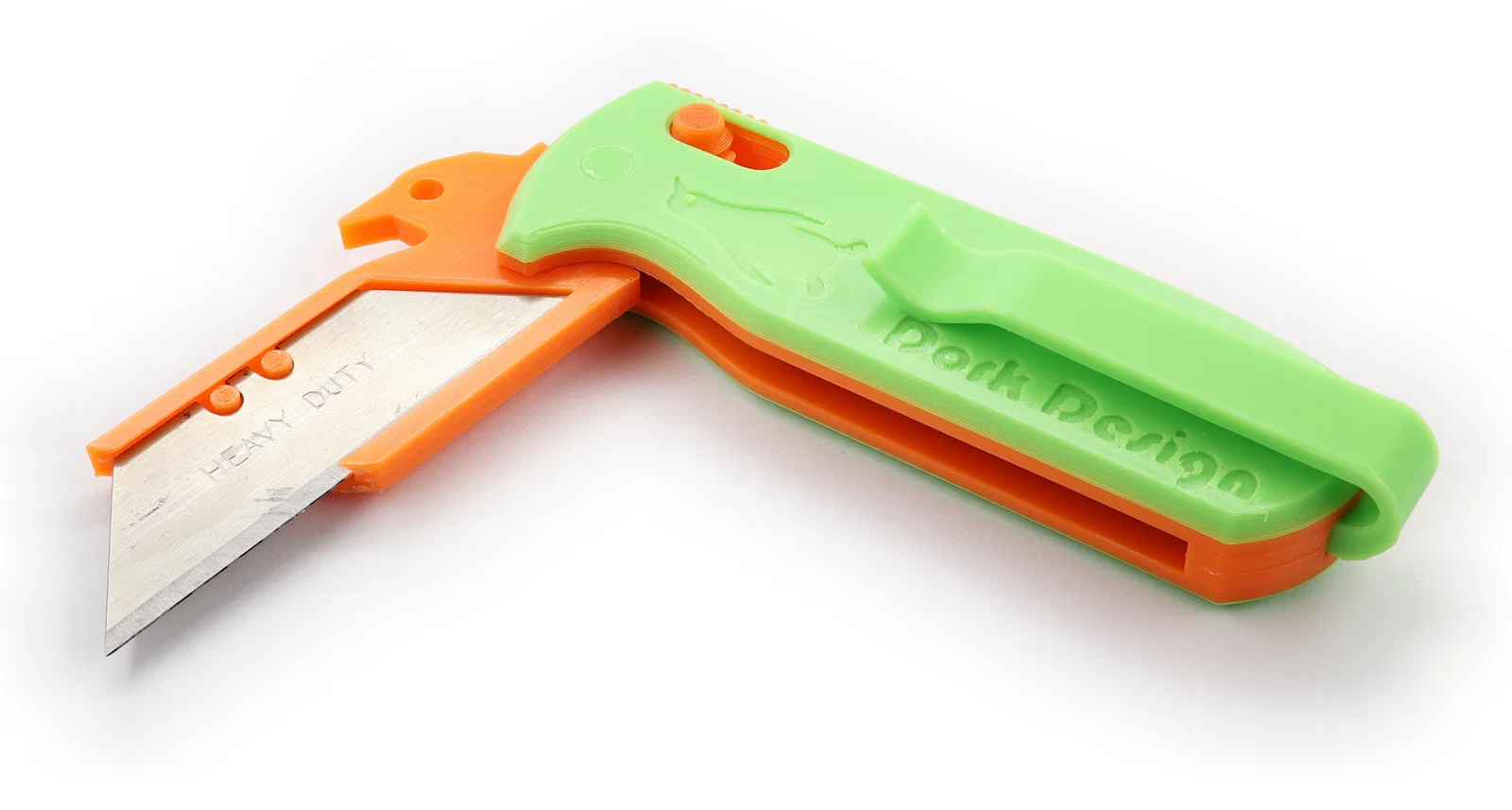

• Móc mở hình mỏ chim cánh cụt có thể mở dao bằng tay, hoặc tự “bật” ra khi bạn rút khỏi túi! Xem hoạt động thực tế:

Tin tôi đi, coi hoài cũng không chán.

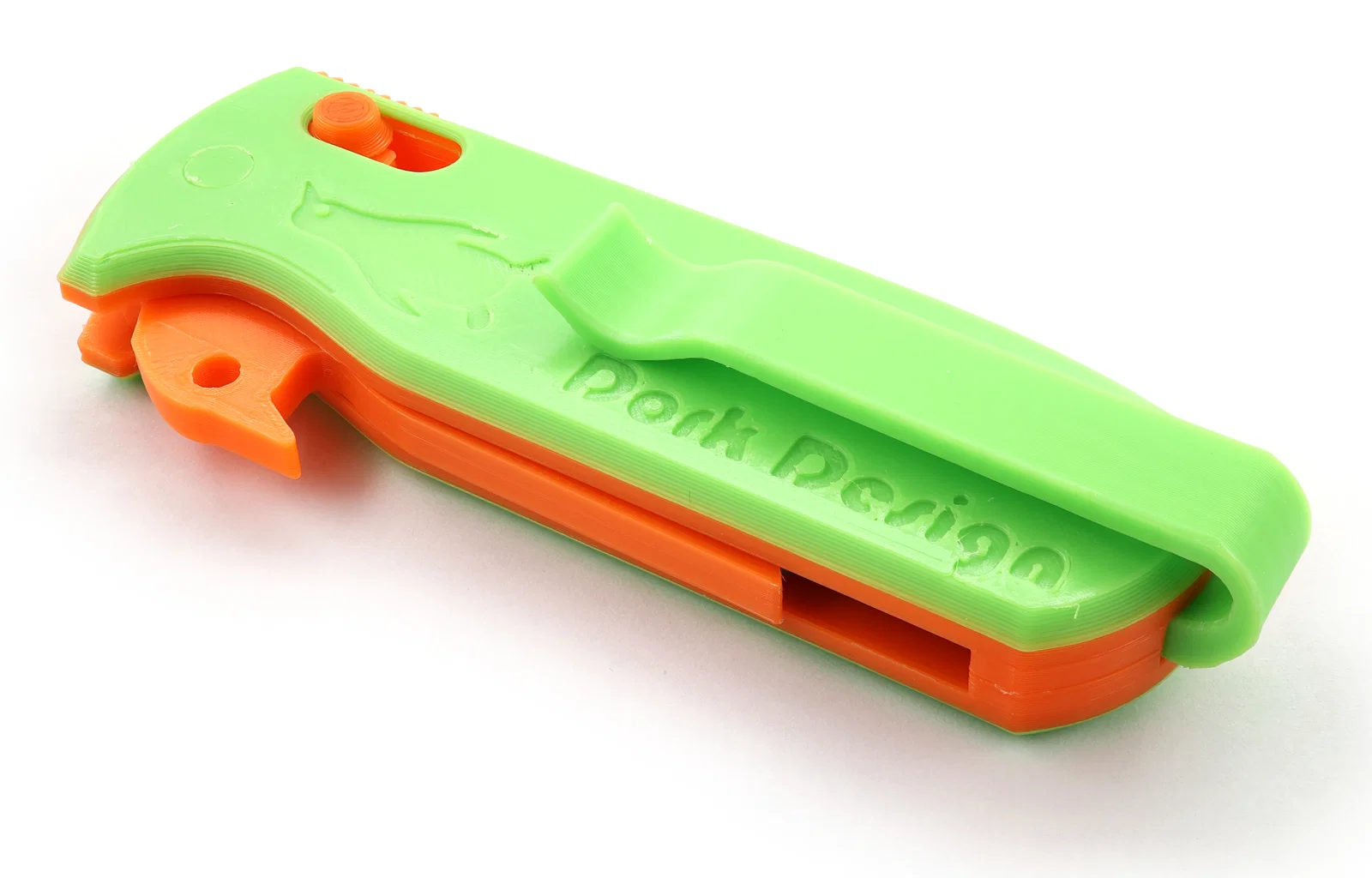

• Kẹp túi deep carry đảo chiều được cho người thuận tay trái hoặc tay phải.

• Điều khiển mở/đóng dùng được hai tay hoàn toàn. Thiết kế thân thiện cho người thuận tay trái!

• Trục pivot kiểu bushing chạy mượt, thậm chí còn cho bạn làm trò “Axis Flick”, y như dao Axis/crossbar thương mại!

• Không tin ốc in ra? Có tuỳ chọn tương thích phần cứng M6x1.0 nếu bạn là… 🐔. Dùng setscrews M6x1.0 dài 12mm!

Mẹo in

• Liner bản thường được thiết kế để in bằng PLA phổ thông. Độ “nhún” của lò xo Axis lock có thể bị ảnh hưởng nếu bạn dùng vật liệu khác. Cũng có sẵn liner đã chỉnh cho PETG/ABS!

• In tất cả chi tiết đúng theo orientation có sẵn, để mặt phẳng úp xuống bed, trừ cái clip thì in dựng đứng theo cạnh.

• Muốn chạy ngon nhất thì in màu đen và trắng. Dĩ nhiên rồi.

Cập nhật

Do “chạy bộ trên máy” liên tục của (che lỗi của tôi) đổi mới và cải tiến, các cập nhật sau đã được áp dụng cho bộ file tính đến 2026-01-06:

• Ốc được chỉnh về đúng kích thước M6x1.0.

• Chỉnh lại góc ramp của Axis lock để tăng detent/retention, giữ lưỡi đóng chắc hơn.

• Cụm Axis lock mới gồm 3 phần, loại bỏ overhang khi in và giảm các vấn đề trước đây như thanh khóa bị đẩy xuyên qua liner khi dùng tải nặng cực đoan.

• Chỉnh nhẹ đường kính bushing và độ chính xác phần lắp của clip.

Sơ đồ bung chi tiết (Exploded Diagram)

Danh sách vật tư (Bill Of Materials)

Hướng dẫn lắp ráp (Assembly Instructions)

Lưu ý và chữ nhỏ

Đây là thiết kế phi thương mại, chỉ dùng cho mục đích cá nhân. Nghiêm cấm tuyệt đối việc sao chép để kinh doanh hoặc bán thiết kế này dưới bất kỳ hình thức nào, với bất kỳ mức giá nào. Bao gồm cả kiểu “bán cho hoà vốn thời gian và vật liệu” hay bất kỳ lý do nào khác. Không được phân phối qua eBay, Etsy, cũng không được đăng lại lên bất kỳ kênh nào khác dù có thương mại hay không.

Bạn tự chịu mọi rủi ro liên quan tới việc in và lắp mẫu này. Nói cho cùng là bạn đang gắn một lưỡi dao thật vào một cục nhựa do chính bạn in ra. Hãy áp dụng mọi biện pháp an toàn hợp lý tương ứng. Mẫu này được cung cấp nguyên trạng và không kèm bất kỳ cam kết nào. Bạn cũng tự chịu trách nhiệm đảm bảo tính hợp pháp khi sử dụng và mang theo mẫu này tại nơi bạn sinh sống.
