Case Odroid H4 + NAS HDD 2.5/3.5" và PSU

Để lắp ráp case này, bạn sẽ cần thêm một số linh kiện.

Danh sách linh kiện:

1. 1 X quạt 92mm x 92mm x 14mm (Noctua NF-A9x14)
2. 1 X quạt 40mm x 40mm x 10mm hoặc 20mm (Noctua NF-A4x10 hoặc Noctua NF-A4x20)
3. 1 X PSU LOP-200-18 hoặc EPP-120S-15
4. Tối đa 4 X SATA SSD hoặc HDD 2.5 inch
5. 1 X ổ cắm AC inlet (mình dùng ổ cắm này (Bấm))
6. 20 X brass heat set insert M3x5x4
7. 20+ X ốc M3x6 BHCS (mỗi SSD cần thêm 4 con ốc)
8. Tối đa 4 X cáp SATA Data and Power (200mm Link)
9. 1 X đầu DC barrel plug 5.5mm
10. 1 X đầu nối JST VH 3-pin
11. 1 X đầu nối JST VH 6-pin
12. 4+ X pin cho đầu nối JST VH

In ấn (Printing):

Bạn không cần support để in tất cả các part.

Nếu bạn chỉ muốn case 92mm cho Odroid H4, thì chỉ cần in phần top và bottom.

Để in file h4case_92mm_top_mesh, nếu bạn dùng Orca slicer:

1. Vào tab “Objects” và chọn “TopMesh”.
2. Vào tab “Strength” và chỉnh Wall loops = 0.
3. Chỉnh “Top shell layers” và “Bottom shell layers” = 0.
4. Chỉnh “Sparse infill pattern” thành “Grid” hoặc “Honeycomb”.

Ở màn hình “Prepare” bạn sẽ không thấy khác biệt, nhưng sau khi slice xong thì bạn sẽ thấy phần top mesh.

Cập nhật (Updates):

06/19/24

1. Phần top được chỉnh sửa để truy cập GPIO pin.
2. Phần bottom được chỉnh sửa để truy cập GPIO pin và nút nguồn.
3. Thêm SSD Mount cho PSU EPP-120S-15.
4. Các lỗ bắt quạt 40mm trên SSD mount được chỉnh lại để dễ in hơn.
5. Tất cả model cũ được chuyển vào thư mục “Legacy”.

07/28/24

1. Thêm model mount cho HDD 3.5 inch.

Model mount HDD này chỉ thiết kế cho PSU LOP-200-18. Ngoài ra, bạn không cần in các SSD mount. Xem hình bên dưới.

Linh kiện bổ sung:

1. Ốc #6-32 UNC BHCS
2. 1 X quạt 92mm x 92mm x 14mm (Noctua NF-A9x14)

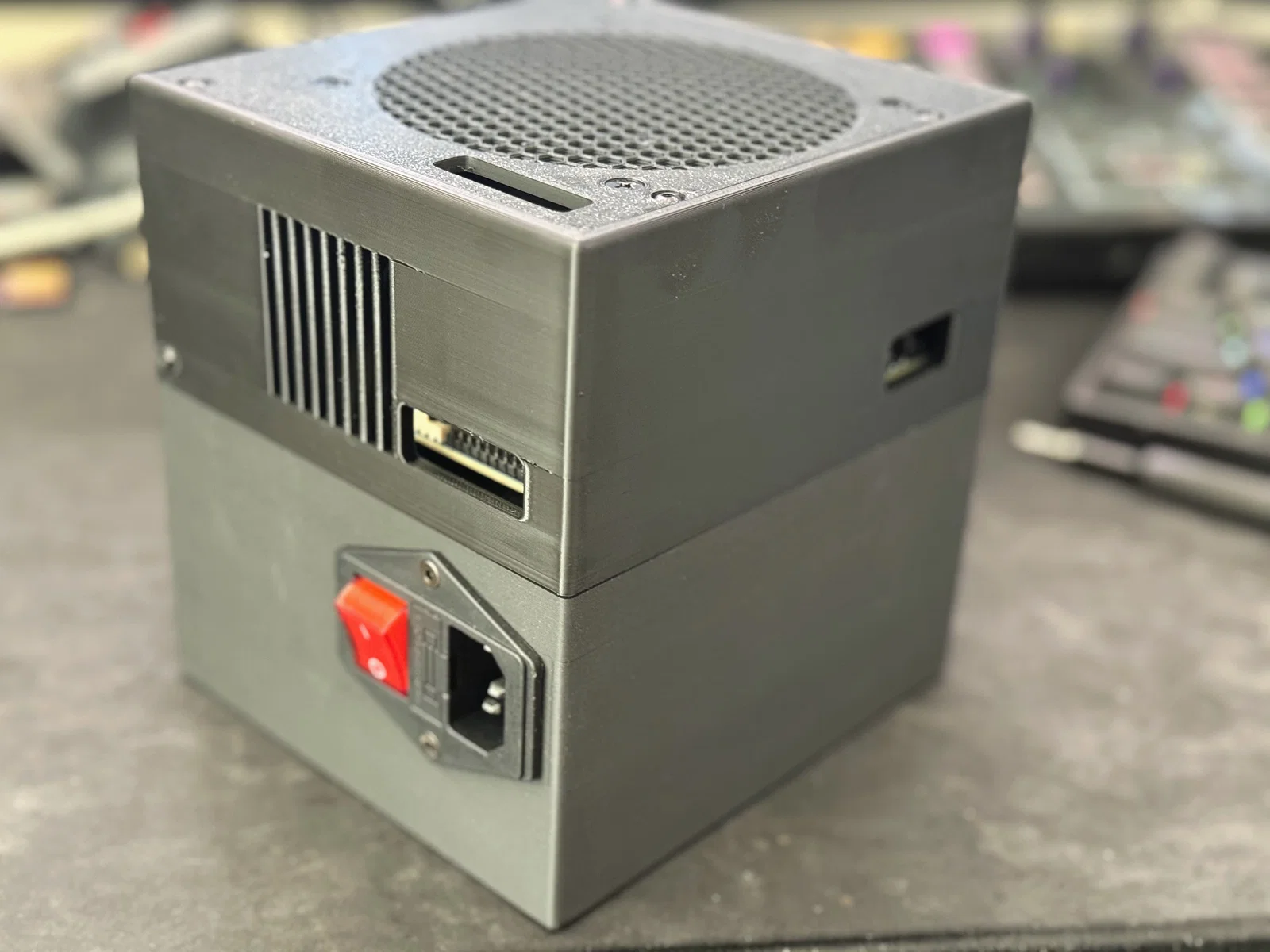

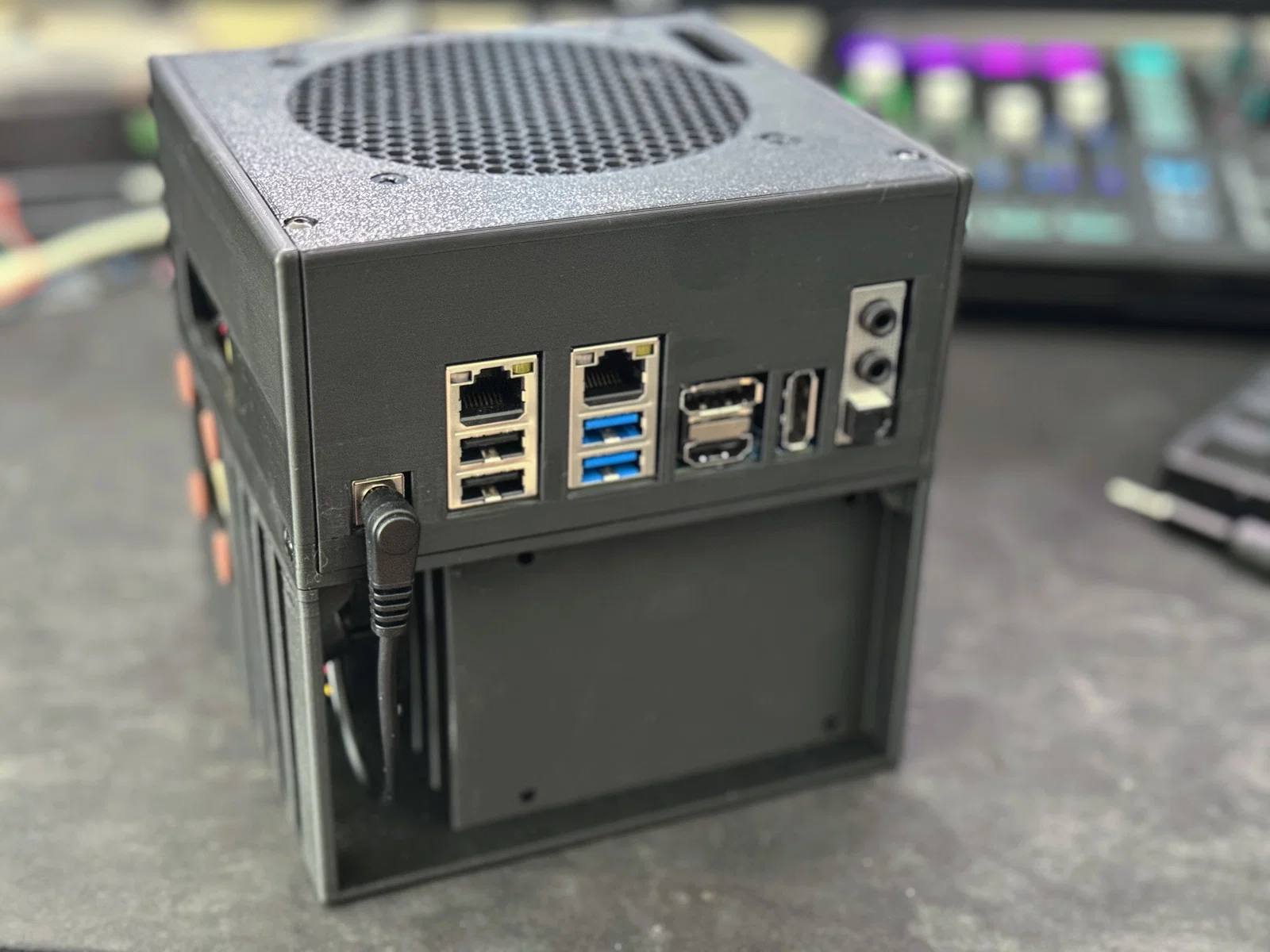

Hình ảnh lắp ráp (Assembly pictures):

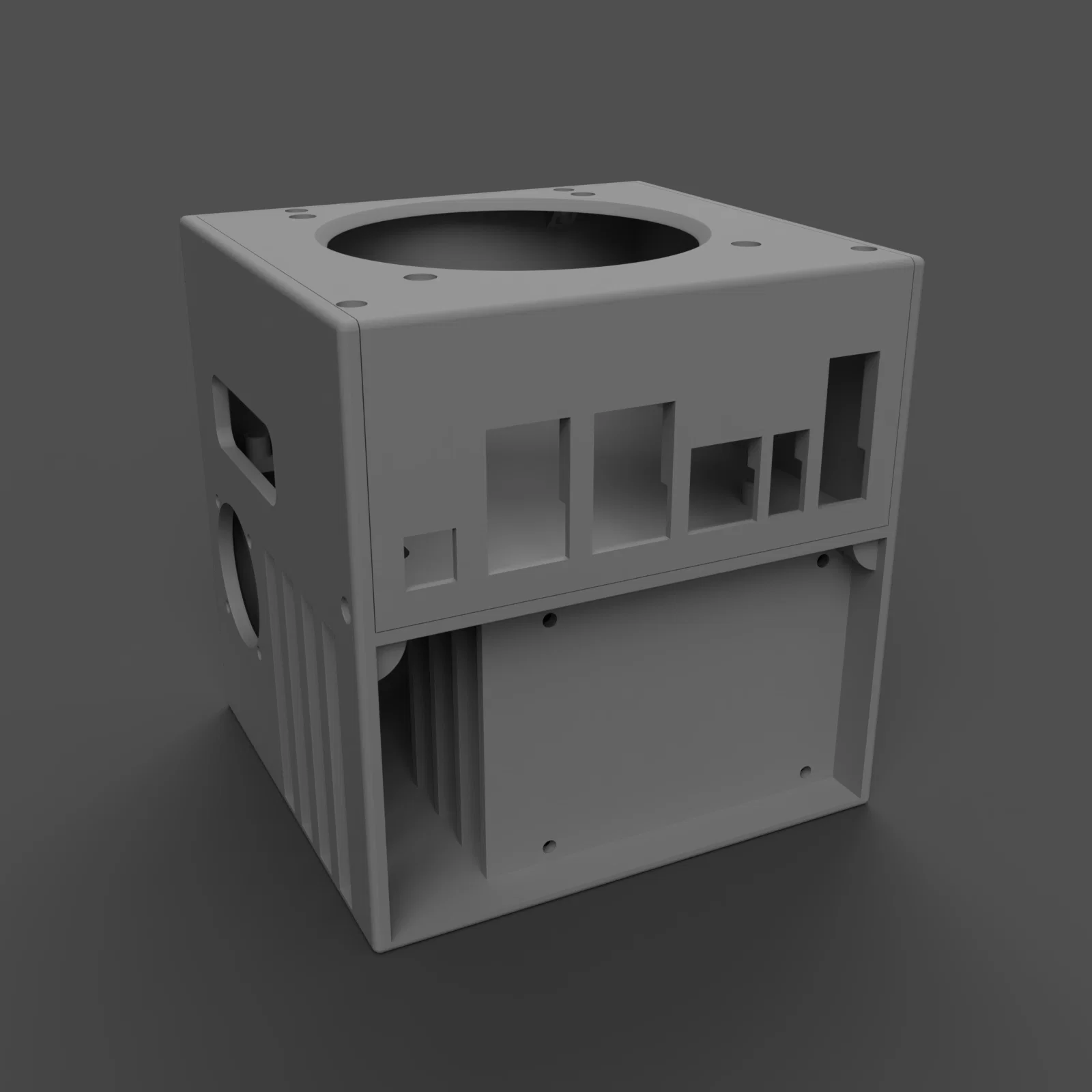

Model đã cập nhật (06/19/24)

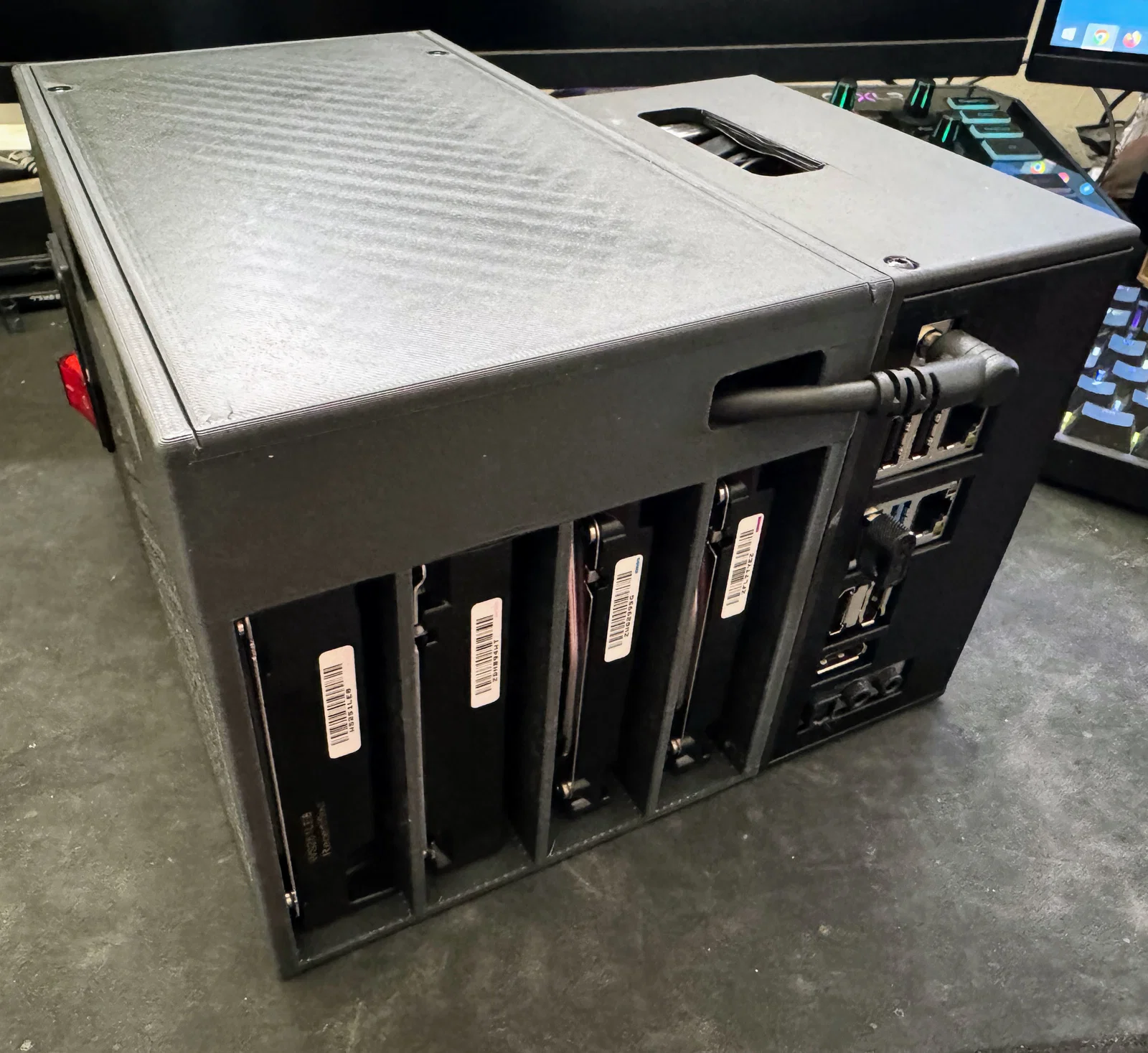

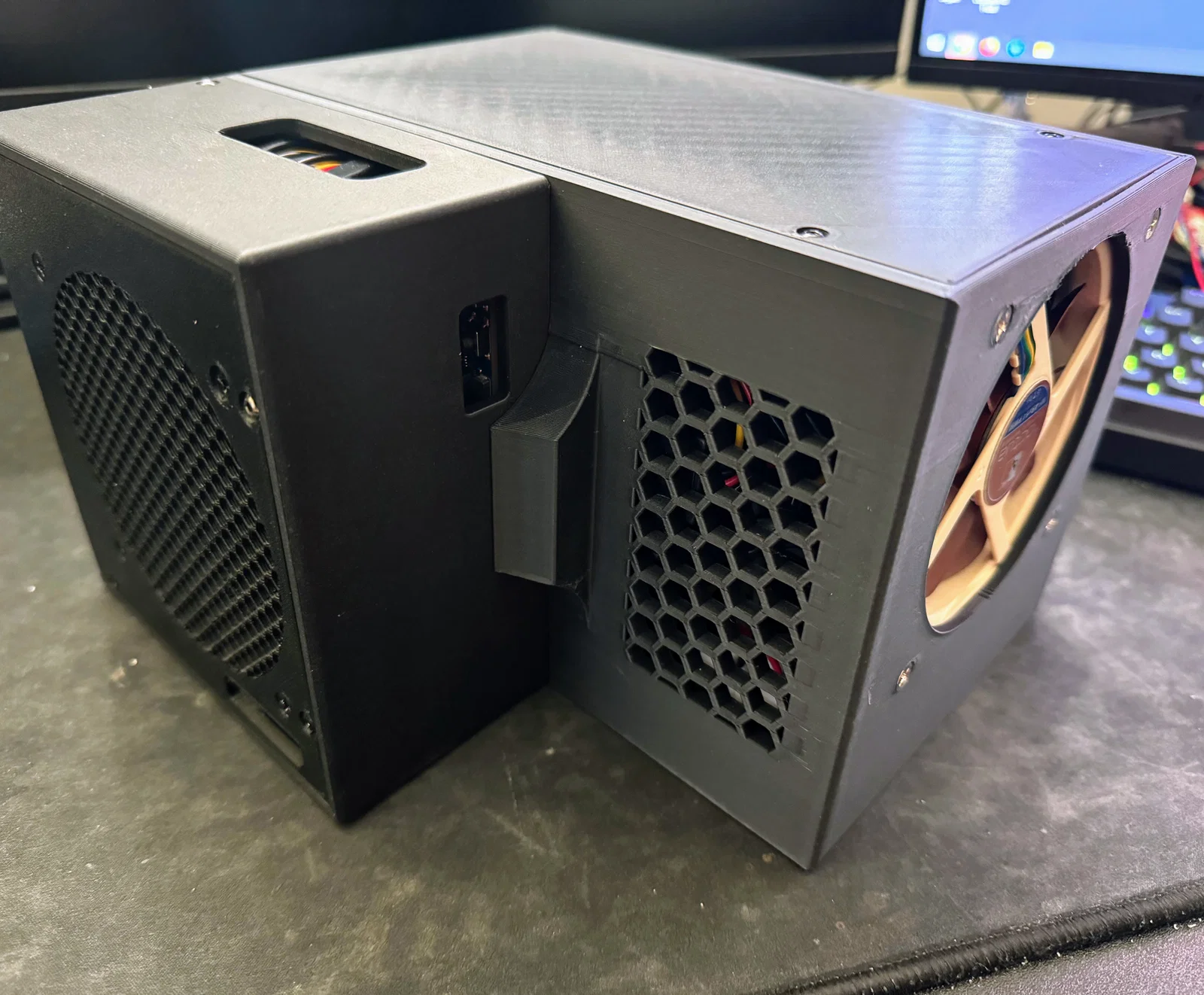

Phần add-on mount HDD 3.5 inch (07/28/2024)
