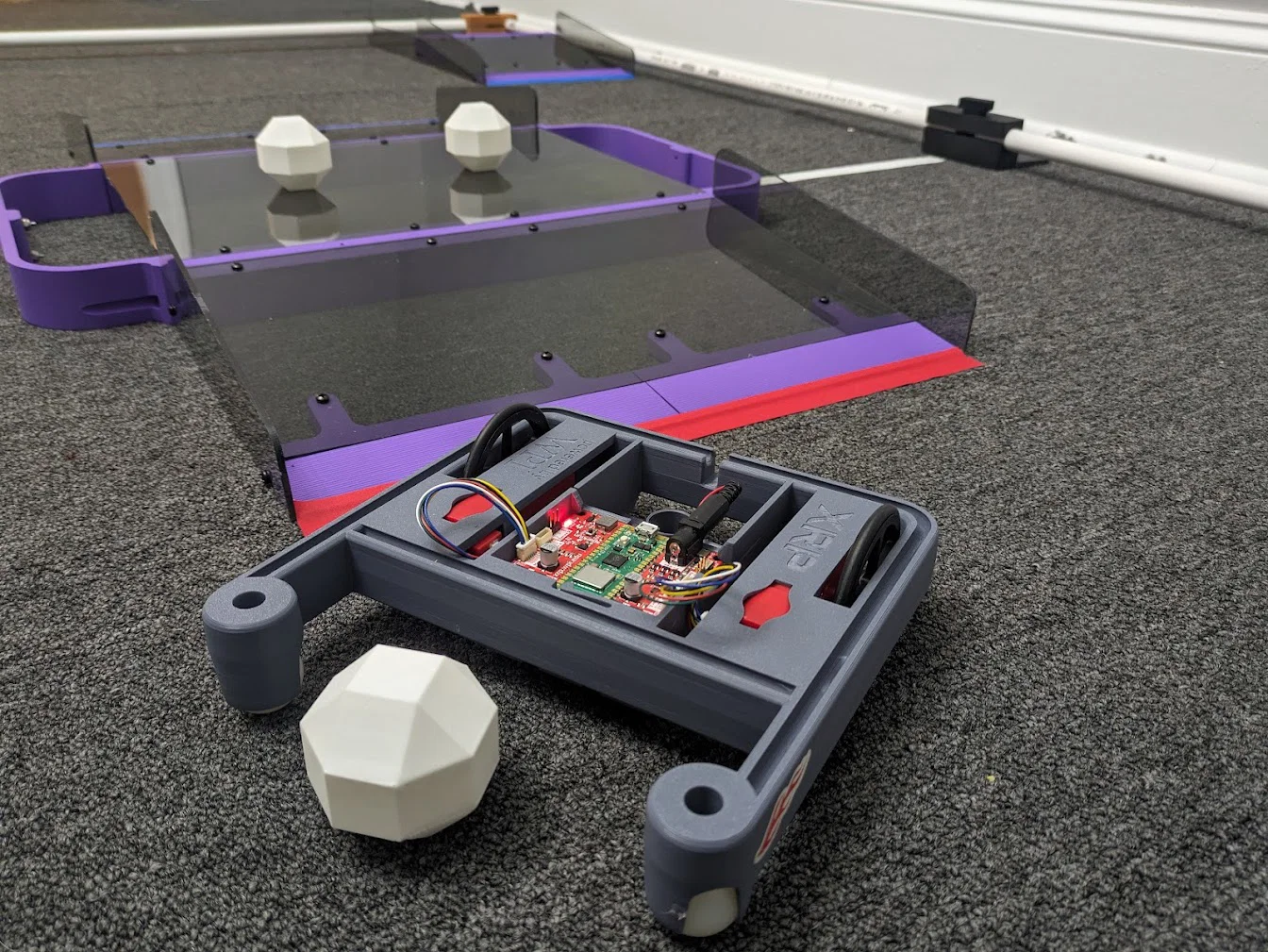

Bộ chi tiết sân đấu Mountain Mayhem (Mountain Mayhem field parts)

Hướng dẫn lắp ráp sân đấu (Field Build Guide):
Xem hướng dẫn lắp ráp đầy đủ tại đây

In các chi tiết cần cho sân này sẽ tốn khoảng 2kg filament. Việc sản xuất đủ bộ chi tiết sẽ mất vài ngày, nên dùng nhiều máy in là khuyến nghị.

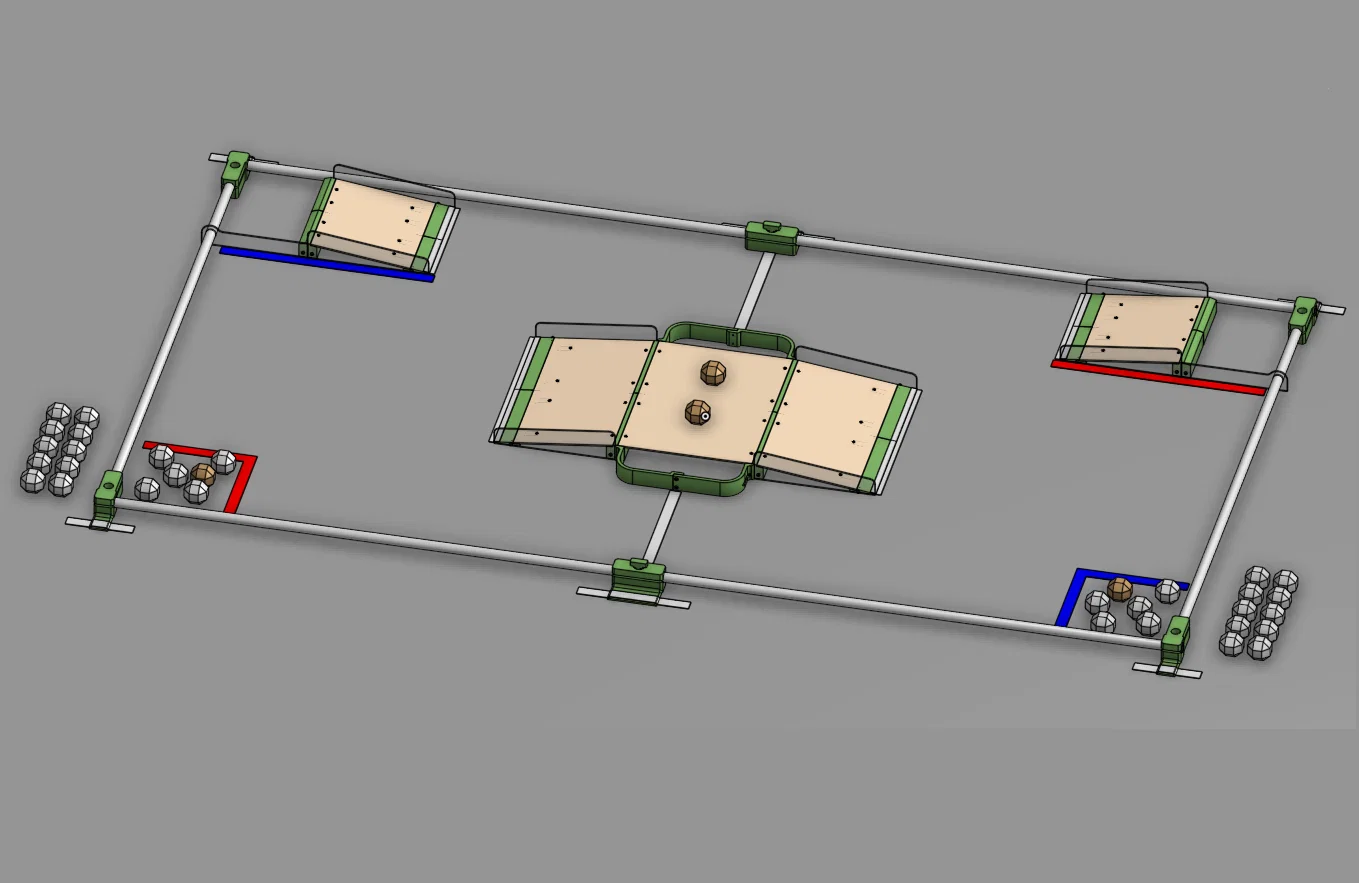

File CAD của sân có thể truy cập qua OnShape

Để ốc/vít có thể tự tạo ren và “ăn” đúng vào chi tiết in 3D, cần dung sai thấp. Nên thử vặn fastener #6-32 vào những bản in đầu tiên trước khi in hàng loạt. Nếu bị quá chặt hoặc quá lỏng, hãy xem lại và chỉnh thông số XY Size Compensation trên máy in.

Khuyến nghị dùng PLA hoặc PETG. Infill 10% dùng được cho tất cả chi tiết, trừ boundary screws. Riêng phần “screws”, khuyến nghị infill 40% hoặc cao hơn.

Tổng số lượng chi tiết cần:
2 - boundary edge lower
2 - boundary edge upper
4 - boundary corner lower
4 - boundary corner upper
6 - boundary screw
4 - pass upper
4 - pass lower
2 - quarry A
2 - quarry B
4 - reservoir upper
4 - reservoir lower
4 - rock
30 - snow

Các phần bổ sung:
Để hoàn thiện sân, bạn sẽ cần thêm phần hardware như các chi tiết flat stock gia công, fasteners, ống PVC và băng keo. Xem hướng dẫn lắp ráp ở link phía trên để biết thêm chi tiết.
